日本OKI干簧管ORD全系列资料

干簧管是一种磁敏的特殊开关，也称干簧继电器。

它通常由两个或三个软磁性材料做成的簧片触点，被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭接点。

干簧管干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强等特点，工作可靠性很高。

编辑本段应用领域可以作为传感器用，用于计数，限位等等。

有一种自行车公里计，就是在轮胎上粘上磁铁，在一旁固定上干簧管构成的。

装在门上，可作为开门时的报警、问候等。

在“断线报警器”的制作中，也会用到干簧管。

医疗和防疫需要一种快速、准确而又与被测者身体没有接触的体温测试仪，就用到干簧管。

编辑本段成分结构当永久磁铁靠近干簧管时，或者由绕在干簧管上面的线圈通电后形成磁场使簧片磁化时，簧片的接点就会感应出极性相反的磁极。

由于磁极极性相反而相互吸引，当吸引的磁力超过簧片的抗力时，分开的接点便会吸合;当磁力减小到一定值时，在簧片抗力的作用下接点又恢复到初始状态。

这样便完成了一个开关的作用。

因此可以作为传感器用，用于计数，限位等等。

有一种自行车公里计，就是在轮胎上粘上磁铁，在一旁固定上两个簧片的干簧管构成的。

装在门上，可作为开门时的报警、问候等。

在“断线报警器”的制作中，也会用到干簧管。

编辑本段生产工艺干簧式继电器：干簧管放在线圈里，就可以制成一个干簧继电器。

1，干簧管结构：把两片即导电又导磁的材料组成的簧片平行各种干簧管的封入充有撱性气体的玻璃管中组成的开关元件。

两簧片一端重叠并有一定的空隙，便于形成接点。

2，干簧管工作原理：当永久磁铁靠近单簧管或者有绕在单簧管的线圈通电形成的磁场使簧片磁化，簧片的接点部分就感应出极性相反的磁极。

异性相吸，当吸引力大于弹簧的弹力时，接点就会吸合；当磁力较小到一定程度时，接点被弹簧的弹力打开。

2，干簧管的接点形式有两种:一是常开接点（H）型，平时打开，只有簧片被磁化时，接点才分开；二是转换接点的单簧管：结构上有三个簧片，第一片用只导电不导磁的材料做成，第二第三用即导电又导磁的材料做成，上中下依次是1，3，2。

型号：RA-903
功能描述
小型一般控制用、负载电压24V以下
■简介
RA-903是一种塑模开关，在它是对ORD213的玻璃管四周以树脂密封，并对端子进行加工而成。

RA-903维持了ORD213的优越性能和重量轻的特点，使用也十分容易。

■特点
（1）Gullwing(欧翼)状的磁簧端子与SMT相对应。

（2）可提供卷带包装形式，可以自动进行安装。

（3）模塑树脂保护着玻璃管，因此耐冲击性优越。

（4）属通用小型产品
■规格
项目额定单位
吸合值（PI）16~46 AT
断开值（DO）10min AT
接触电阻值（CR）200max mOhm
触点间耐电压150min VDC
绝缘电阻Ohm
触点间静电容量0.3max pF
触点容量 1 VA
最大开关电压24 V
最大开关电流0.1 A
最大通电电流0.3 A
2、动作特性
项目额定单位。

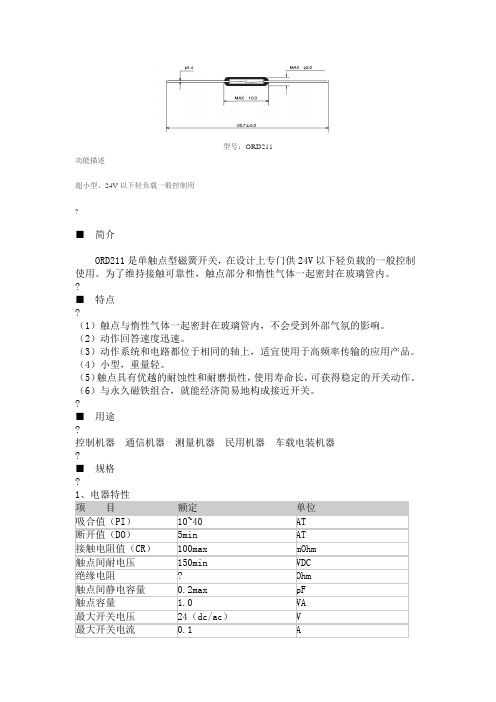

型号：ORD211功能描述超小型、24V以下轻负载一般控制用?■简介ORD211是单触点型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。

?■特点?（1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。

（2）动作回答速度迅速。

（3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。

（4）小型，重量轻。

（5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。

（6）与永久磁铁组合，就能经济简易地构成接近开关。

?■用途?控制机器通信机器测量机器民用机器车载电装机器?■规格?项目额定单位吸合值（PI）10~40 AT断开值（DO）5min AT接触电阻值（CR）100max mOhm触点间耐电压150min VDC绝缘电阻? Ohm触点间静电容量0.2max pF触点容量 1.0 VA最大开关电压24（dc/ac）V最大开关电流0.1 A最大通电电流0.3 A?2、动作特性项目额定单位动作时间0.3max ms跳动时间0.3max ms释放时间0.05max ms谐振频率7500（+/-）300 Hz最大驱动频率500 HzORD213型号：ORD213功能描述极超小型、24V以下轻负载一般控制用?■简介ORD213是单触点型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。

?■特点?（1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。

（2）动作回答速度迅速。

（3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。

（4）小型，重量轻。

（5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。

（6）与永久磁铁组合，就能经济简易地构成接近开关。

?■用途?控制机器通信机器测量机器民用机器车载电装机器?■规格项目额定单位吸合值（PI）10~40 AT断开值（DO）5min AT接触电阻值（CR）200max mOhm触点间耐电压150min VDC绝缘电阻? Ohm触点间静电容量0.2max pF触点容量 1.0 VA最大开关电压24（dc/ac）V最大开关电流0.1 A最大通电电流0.3 A项目额定单位动作时间0.3max ms跳动时间0.3max ms释放时间0.05max ms谐振频率11000（+/-）2000 Hz最大驱动频率500 HzORD213S-1型号：ORD213S-1功能描述极超小型SMD、24V以下轻负载一般控制用?■简介ORD213S是单触点贴片型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

E2R0019-37-22ORD229High Breakdown Voltage, High Power (AC 200 V Switching)GENERAL DESCRIPTIONThe ORD229 is a single-contact reed switch designed for high breakdown voltage of 600 VDC and high power of AC 70 VA and DC 50 W. The contacts are sealed within the glass tube with inert gas to maintain contact reliability.Features(1)Reed contacts are hermetically sealed within a glass tube with inert gas and do not receive anyinfluence from the external atmospheric environment.(2)Quick response(3)The structure comprises an operating system and electrical circuits coaxially. Reed switchesare suited to applications in radio frequency.(4)Reed switches are compact and light weight.(5)Superior corrosion resistance and wear resistance of the contacts assures stable switchingoperation and long life.(6)With a permanent magnet installed, reed switches economically and easily become proximityswitches.External Dimensions (Unit:mm)APPLICATIONS OF REED SWITCHES1.Automotive electronic devices2.Control equipmentmunication equipment4.Measurement equipment5.Household appliancesORD229ELECTRICAL CHARACTERISTICS(1)Drop-out vs. Pull-in (2)Contact resistanceAT 5040302010010 20 30 40 50 60ATPull-inD r o p -o u t99.99995908070605040302010510.1100Contact resistanceC u m u l a t i v e f r e q u e n c y p e r c e n t40(Measurement length; 32 mm)6080m WParameterPull-in Value Drop-out Value Contact Resistance Breakdown Voltage Insulation Resistance Electrostatic Capacitance Contact Rating Maximum Switching Voltage Maximum Switching Current Maximum Carry CurrentSymbol ConditionRated Value Min.Typ.Max.Unit PI DO CR ——————————PI>35——————206—6001010——————————0.5————50—100———50300 AC DC0.7/AC0.52.5AT AT m W VDC W pF W V A ABreakdown Voltage —PI 20 to 35500——VDC Contact RatingMaximum Switching Voltage ————————70350 DCVA VORD229(3)Breakdown voltage(4)Insulation resistance10 20 30 40 50 60ATPull-inDC : V B r e a k d o w n v o l t a g e800600400200099.9999590807060504030201051C u m u l a t i v e f r e q u e n c y p e r c e n t(DC 100 V)0.110101011101210131014WInsulation resistance(5)Electrostatic capacitance10 20 30 40 50 60ATPull-in0.40.30.20.10pF E l e c t r o s t a t i c c a p a c i t a n c e(1 MHz)ORD229OPERATING CHARACTERISTICS(1)Operate time(2)Bounce time(3)Release time(4)Resonant frequencymsATPull-inO p e r a t e t i m e99.99995908070605040302010510.10.4Bounce timeC u m u l a t i v e f r e q u e n c y p e r c e n t0.10.20.3ms(25 Hz : 100 AT energized)010 20 30 40 50ATDrop-out151050R e l e a s e t i m e(25 Hz : 100 AT energized)m s 99.9999590807060504030201051C u m u l a t i v e f r e q u e n c y p e r c e n t0.1225025002750Resonant frequencyHz(25 Hz : 100 AT energized)ParameterOperate Time Bounce Time Release Time Resonant FrequencyMaximum Operating FrequencyRated ValueMin.Typ.Max.Unit ———2250————2500—0.60.50.052750500ms ms ms Hz HzORD229MECHANICAL CHARACTERISTICS(1)Lead tensile test (static load)(2)Lead tensile strength(1)Temperature characteristicsENVIRONMENTAL CHARACTERISTICS403020100–10–20–30R a t e o f c h a n g e (p e r c e n t )–40020406080100120–20Temperature°CCRDO PIATP u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter test(2.27 kg - 10 sec)m W99.99995908070605040302010510.18Breaking loadC u m u l a t i v e f r e q u e n c y p e r c e n t24610 kgORD229(2)Temperature cycle(3)Temperature and humidity cycle(4)High temperature storage test(5)Low temperature storage testATP u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter testm WAT P u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter testm WATP u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter testm W–10°C to 65°CAT P u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter testm WORD229(6)Shock test(7)Vibration testATP u l l -i n a n d D r o p -o u tCo n t a c t r e s i s t a n c eBefore testAfter testm W15001000500G A c c e l e r a t i o n0102030405060ATPull-inATP u l l -i n a n d D r o p -o u tC o n t a c t r e s i s t a n c eBefore testAfter testm WORD229LIFE EXPECTANCY DATA: ORD2298C u m u l a t i v e f a i l u r e r a t e(%)Number of operations* Arrow indicates number of operations where test was completed8C u m u l a t i v e f a i l u r e r a t e(%)Number of operations* Arrow indicates number of operations where test was completed8C u m u l a t i v e f a i l u r e r a t e(%)Number of operations* Arrow indicates number of operations where test was completedLoad conditions Voltage :100 VDC, 50 VDC Current :0.5 A, 1.0 A, 0.5 A Load :Resistive loadLoad conditionsVoltage :350 VDC, 270 VDC Current :1 mA, 270 m A Load :Resistive loadLoad conditions Voltage :200 VACCurrent : 200 mA, 250 mA Load :Resistive load< a> 专业代理销售MKA、OKI、ALEPH干簧管、接近开关、各种传感器MKA俄罗斯俄罗斯LUGANA干簧管（磁簧管、磁簧开关）干簧管产品清单型 号 接触方式外型尺寸(直径mm×长度mm) 最大功率 最大开关电压 最大开关电流HSR--003 1常开 φ1.4×5.3 0.25W 30VDC 0.01A MKA--07101 1常开 φ1.8×7.1 1W 24VDC 0.1A MKA--10109 1常开 φ1.8×10 10W 100VDC 0.5A MKA--14103 1常开 φ2.3×14.2 10W 100VDC 0.5A MKA--16101 1常开 φ2.54×16.5 10W 100VDC 0.5AZM--112 1常开 φ3×14 12W 150VDC 0.5A ZM--109 1常开 φ2.7×21.5 12W 250VDC 0.5A ZM--116 1常开 φ2.6×15 10W 200VDC 0.5A MKA20101 1常开 φ2.6×20 10W 180VDC 0.5A KAM-2 1常开 φ3.2×21 10W 180VDC 0.5AZM--107 1常开 φ4×30 20W 200VDC 0.8A ZM--103 1常开 φ5.5×50 60W 400VDC 3A ZM--104 1常开 φ5.5×50 180W 400VDC 3A MRPR-3 1常开 φ2.84×19.6 50W 200VDC 1.5A MRPR-8 1常开 φ2.84×19.6 50W 250VDC 1AZP--2 1常开 φ5.5×50 50W 7500/10000VDC 2A ZP--3 1常开 φ5.5×50 50W 10000/14000VDC 2A ZP--4 1常开 φ5.5×50 10W 12000/17000VDC 2A ZP--5 1常开 φ5.5×50 10W 12000/18000VDC 2A HSR-V7K 1常开 φ5.3×53.3 50W 5000/7500VDC 3A HSR-V10K 1常开 φ5.3×53.3 50W 7500/1000VDC 3AHSR-V15K 1常开 φ5.3×53.3 50W 10000/15000VDC 3A MKA--50201 1常开 φ5.4×50 120W 250/700VDC 3A MKA--50202 1常开 φ5.4×50 250W 250/700VDC 5A HSR-V207 1常开 φ5.3×53.3 200W 2500/7000VDC 3A MKC--27103 1常开1φ5.3×27 30W 200/350VDC 1A常闭KAM--31常开1常闭φ4.05×18 30W 125VDC 1A外寸 （ｍｍ） 电气寿命型 名 接点形式接点容量 ガラス管長ガラス管径全 長MKA-07101 1A 1W 7.0max φ1.80max 41.8±0.425x107（50mVDC.10mA） 2x107（5VDC.10mA）MKA-101101A10W10.0maxφ1.80max49.6±0.475x106（5VDC.10mA） 1x105（24VDC.250mA）MKA-141031A10W14.2maxφ2.30max44.7±0.65108（5VDC.10mA） 1x105（24VDC.400mA）MKA-201011A10W20.0maxφ2.54max55.0±0.651x107（5VDC.10mA） 1x106（24VDC.250mA）MKA-502021A250W50.0maxφ5.40max80.0±1.501x105（250VDC.1A）外寸 （ｍｍ） 特長 （接点材料）型 名 接点 形式接点容量ガラス管長ガラス管径 全 長ORD2111A1W10.0maxφ1.80max35.7±0.3 超小形 （Rh）ORD2131A1W7.0maxφ1.80max35.8±0.3 極超小形 （Rh）ORD2191A10W12.0maxφ2.00max44.3±0.3 汎用小形 （Rh）ORD2211A10W13.0maxφ2.30max44.2±0.3 小形（Rh）ORD2281A10W14.0maxφ2.20max44.3±0.3 汎用小形 （Rh）ORD229 1A DC50W/AC70W21.0maxφ2.75max55.4±0.3 高耐圧（Rh）ORD9215 1A 10W 17.0max φ2.80max44.1±0.5 通用小形 （Rh）ORD9216 1A 10W 14.0max φ2.20max44.3±0.5 通用小形 （Rh）ORD2210 1A DC50W/AC70W21.0maxφ2.75max55.4±0.3 ハイパワー（Rh）ORD2210 1A 100W 21.0max φ2.75max55.4±0.3 真空超耐圧（Rh）ORD2211 1A 50W(12V-3.4W)16.5max φ2.80max44.1±0.3 ランプ負荷（Rh）ORD2212 1A 10W 16.5max φ2.80max43.9±0.3 低動作音 （Rh）ORD234 1A 10W 21.0max φ3.50max43.4±0.3 長寿命 （Rh）ORT551 1C 3W 14.0max φ2.50maxN.O51.6±0.3 N.C56.1±0.3超小形（Rh）外寸 （ｍｍ） 电气寿命 型 名触点位置触点功率ガラス管長ガラス管径全 長( 阻性负载)HYR-1002O0.3W 9.5max φ2.4max48.5±0.43107（5VDC.10mA） 106（24VDC.10mA)HYR-1003 C 3W 12.1ma xφ1.9max51.0±0.437x106（5VDC.10mA) 106（24VDC.100mA )HYR-1056 O 10W 11.0ma xφ1.9max48.5±0.51108（10mVDC.10μA） 3x107（10VDC.4mA)HYR-1506 C 10W 16.2ma xφ2.85ma48.3±0.60104（12VDC.3.4Wlx amp）HYR-1508 C 10W14.2maxφ2.2max48.3±0.51HYR-1532 C 10W14.0maxφ2.2max48.3±0.51108（10mVDC.10μA）106（100VDC.100mA)HYR-1536 C 10W16.2maxφ2.8max48.3±0.60104（12VDC.3.4W)HYR-1552 C 10W14.2maxφ2.2max48.3±0.515x108（10mVDC.10μA）108（5VDC.10mA)HYR-1554O 3W16.0maxφ3.4max54.3±0.56108（10mVDC.10μA）2x105（12VDC.250mA)HYR-1555O 3W14.3maxφ2.7max52.6±0.51108（10mVDC.10μA）2x106（12VDC.250mA)HYR-1559 C 10W14.2maxφ2.3max48.3±0.51108（10mVDC.10μA）5x106（250VDC.10mA)HYR-2001 C 10W20.0maxφ2.5max56.8±0.56107（5VDC.10mA）106（100VDC.100mA)HYR-2003-1 C 70W20.0maxφ2.9max56.8±0.56107（5VDC.10mA）5x105（100VDC.100m A）HYR-2016 C 25W21.0maxφ2.6max56.8±0.602x106（1000VDC.10mA)HYR-2031-2 C 10W20.0maxφ2.5max56.8±0.60107（5VDC.10mA）1x106（100VDC.100mA)HYR-2037 C 10W21.6maxφ3.25max54.6±0.76HYR-4001O 15W36.0maxφ5.4max85.5±0.87x1.6107（24VDC.100mA）7x106（100VDC.100mA)HYR-4003O 10W38.0maxφ5.8max85.5±1.02106（24VDC.100mA）HYR-5006 C 25W50.0maxφ5.6max82.7±0.55x2.35107（50mVDC.10mA）5x105（2000VDC.10mA)HYR-5007 C 25W50.0maxφ5.6max82.7±0.55x2.35107（50mVDC.10mA）5x105（2000VDC.10mA)HYR-5008 C 25W50.0maxφ5.6max82.7±0.55x2.35107（50mVDC.10mA）5x105（2000VDC.10mA）HYR-5051 C 25W50.0maxφ5.6max82.7±0.55x2.35107（10VDC.100mA）106（100VDC.100mA）HYR-8001O 50W16.5maxφ5.5max30.0±0.56HYR-9001O 50W15.5maxφ3.3max57.3±0.60HYR-9001-1O 50W15.5maxφ3.3max57.3±0.60HYR-9001-9O 50W15.5maxφ3.3max57.3±0.60109（10mVDC.10μA）5x106（50VDC.1A）HYR-9004-1O 50W16.1maxφ2.45max57.3±0.60108（10VDC.100mA）HYR-9005-1O 50W14.2maxφ2.5max56.5±0.56HYR-9005-9O 50W14.2maxφ2.5max56.5±0.56HYR-9007-1O 50W14.2maxφ2.45max56.5±0.56109（10mVDC.10μA）5x107（200VDC.0.1A）#:C-中心间隙 O-偏离中心间隙CP.CLARE Product Application NotesDataLink(TM)Voice/Modem Analog Telephone Line CouplersModem Isolation Transformers/CouplersMIT-101 MIT-101v MIT-115 MIT-125 MIT-131 MIT-139 MIT-205 MIT-225 MIT-262 MIT-3125 MIT-3139 MIT-3177 MIT-3262 MIT-3372 MIT-3374 MIT-372 MIT-3802 MIT-4125 MIT-4139 MIT-4210 MIT-4211 MIT-4230 MIT-4235 MIT-4262MIT-5229 MIT-538 MIT-600 MIT-6101 MIT-6205 MIT-6225Encapsulated Modem Isolation Transformers/CouplersEMIT-101 EMIT-1168 EMIT-1200 EMIT-2001L EMIT-2020L EMIT-2165 EMIT-220L EMIT-3020L EMIT-3165 EMIT-4035L EMIT-5020L EMIT-5035L EMIT-5529 EMIT-600 EMIT-4031l+Surface-Mount modem Isolation Transformers/CouplersSMIT-1393 SMIT-204 SMIT-2393 SMIT-2412 SMIT-2786 SMIT-304 SMIT-3151 SMIT-3451 SMIT-3455 SMIT-3562 SMIT-5602 SMIT-6602Encapsulated Surface-MountEMIT-5035L ESMIT-100 ESMIT-300 ESMIT-3300 ESMIT-3356 ESMIT-3576 ESMIT-3586Surge ArrestersGas Discharge Tube(CG/CG2) PMT3(310)Series PMT8 SeriesReed Relay ProductsCUP SERIES CUPE DUPP CUPVDIP 14 SERIES DIP14DIP 16 SERIES DIP16DIP SERIES DIP31C DIP41A DIP61A DIP100GRID RELAYS HRB MMRB MRB 992AHigh Performance CUP DIP14 DIP16 GRID HG HRM SIP High Performance Reed Switches MA1 MH4 HG2 HGW HGD HG1 MH5MRBS Series MRBS MRBS2MRF This product is available for sampling only. Production quantities are not yet available SIL4 DSS4 General purpose molded SIP relaysSIP Series Reed RelaysHigh Perfomance MA1 Form A MYADHigh Perfomance MH4 Form A verticalHigh Perfomance HGZ Form C verticalHigh Perfomance HGW Form C verticalHigh Perfomance HGD Form D verticalHigh Perfomance HG1 Form D verticalStandard FR2 DYAD straight leadStandard FR DYAD SMTStandard MN2 Mini DYAD straight leadStandard MN Mini DYAD SMTStandard UM2 Ultra Mini DYAD straight leadStandard UM Ultra Mini DYAD SMTMolded CM15S Molded DYAD straight leadMolded CM15 Molded DYAD SMTMolded CM10S Molded Mini DYAD straight leadMolded CM10 Molded Mini DYAD SMTMolded CM5S Molded Ultra Mini straight leadMolded CM5 Molded Ultra Mini SMTDIP 14 Series DSS7 Molded 4 pin dry reed elayDIP 14 Series MSS2/MSS7 1-Form A MYAD all positionDIP 14 Series MVS2/MVS7 1-Form A high reliabilityDIP 14 Series PRMA Molded 8 pin form A, B, CDIP 14 Series PRME Molded 8 pin low profileDIP Series DIP31C 1-Form C standardDIP Series DIP41A 1-Form A standardDIP Series DIP61A 1-Form A high voltageDIP Series DIP100 1-Form A mini current sensingMRBS Series MRBS 1-Form AMRBS Series MRBS2 1-Form A current sensingMRF Series MRF Ultra small, special purposeSIP Series DSS4 Multi-purpose molded SIPSIP Series MVS4 Multi-purpose molded SIPSIP Series MSS4 Multi-purpose molded SIPHigh Performance HRB 1" by 0.1" grid relaysHigh Performance MMRB 1" by 0.1" grid relaysHigh Performance MRB 1" by 0.1" grid relaysHigh Performance 922A 1" by 0.1" grid relaysHigh Performance CUPE CUP-encapsulated/plastic coverHigh Performance CUPP CUP-encapsulated/metal cover High Performance CUPV CUP-High I/O isolation High Performance HGRM HG series relays High Performance HGR2M HG series relays High Performance HGR2MT HG series relays High Performance HGSR HG series relays High Performance HGSM HG series relays High Performance HGJM HG series relays High Performance HGJ2MT HG series relays High Performance HGWR HG series relays High Performance HGWM HG series relays High Performance HGW2MT HG series relays High Performance HG HG series relays High Performance HGM HG series relaysHRM Series HRM Special purpose ATE/TelecomEMR SeriesLM/LX/LQElectromechanical2-Electrode AC 2 electrode 120V - 240V 2-Electrode CG/CG2 2 electrode 75V - 1kV 2-Electrode CG/CG2 SN 2 electrode 90V - 470V 2-Electrode CG3 2 electrode 1kV - 8.5kV 2-Electrode CG5 2 electrode mini 90V - 350V3-Electrode PMT3(310) 3 electrode 150V - 500V 3-ElectrodePMT8 3 electrode 90V - 350VCOTO 干簧管RI-90RI-70RI-48RI-23RI-08 RI-07 RI-03 RI-02 RI-01A型干簧开关RI-70♦ 7mm♦ 10W♦ 自动设备，工业设备RI-01C♦ 13.5mm ♦ 10W♦ 玩具，一般用途RI-48♦ 20.5mm ♦ 70W♦ 工业用大功率设备C 型干簧开关RI-90♦ 15mm ，C 型♦ 5W♦ 转换开关及常闭开关应 用表面安装干簧开关CT05♦ SMD♦ 5W♦ 带型或卷型包装.RI-80 SMD♦ 5mm♦ 5W♦ 医学，电信，检测元件CT10♦ 轴向及 SMD ♦ 10W♦ 带型或卷型包装表面安装 RF 接续继电器9814干簧继电器♦ 1A SMD♦ 磁屏蔽♦ RF接续9800 干簧继电器♦ 表面安装♦ 5V DC 绕组♦ 1 型A9200 干簧继电器♦ 表面安装♦ 5V, 12V DC 绕组♦ 1 型A 9852干簧继电器♦ 1C SMD♦ 磁屏蔽♦ RF接续9290 干簧继电器♦ 表面安装♦ 磁屏蔽♦ 1 型A高可靠性 , ATE / 仪器仪表继电器9000干簧继电器♦ SIP♦ 5V, 12V DC 绕组♦ 1型A /1型B9011/9012 干簧继电器♦ 微-小型 SIP♦ 3W 或 10W 开关功率♦ 1 型A2300 干簧继电器♦ 小型多极♦ 5V, 12V DC 绕组♦ A、B或C型9007 干簧继电器Spartan 系列9091干簧继电器♦ 小型SIP♦ 5V, 12V DC绕组♦ 1型A2200 干簧继电器♦ 微-小型♦ 5V, 12V DC 绕组♦ 1 型 A, 或 C2900 干簧继电器♦ 微-小型♦ 5V, 12V DC 绕组♦ 1 型 A 干簧或汞珠♦ 1 型C一般用途继电器♦ SIP ♦ 5V, 12V DC 绕组 ♦ 1 型 A8L 干簧继电器 Spartan 系列♦ 14插脚DIP♦ 5V, 12V, 24V DC 绕组♦ A, B, 或 C型9081 干簧继电器 Spartan 系列♦ SIP ，1 型 A ♦ 5V, 12V DC 绕组♦ 占用 .2" x.4" x .2"RI-23系列干簧开关产品说明浏览产品更详细的资料RI-23系列干簧开关RI-23 系列封闭式密封在充气外壳中的超小型干簧开关。

干簧继电器介绍范文干簧继电器（Reed Relay）是一种利用干簧管作为开关元件的电器设备。

干簧管由两片非磁性材料组成，中间装有永久磁铁，当外部磁场作用于干簧管时，两片簧片之间的间隙会闭合或打开，从而实现电路的开关。

干簧继电器由于其结构简单、可靠性高、响应速度快等优点，在电子电路、自动化控制等领域得到了广泛应用。

干簧继电器的基本结构包括两片簧片、铁芯、永久磁铁以及外壳等组成。

两片簧片由非磁性材料制成，通过弯曲的形式连接在一起。

铁芯位于两片簧片之间，永久磁铁放置在铁芯的一端。

当外部施加磁场时，干簧管会受到磁力的作用，两片簧片之间的间隙会闭合或打开，从而改变电路的导通状态。

1.尺寸小巧轻便：干簧继电器的结构简单紧凑，体积小，重量轻，可以方便地安装在各种仪器设备中，节省空间。

2.可靠性高：干簧继电器没有机械触点，不会因触点磨损而产生故障，在长时间使用中可靠性较高，寿命可达数十万次甚至更长。

3.响应速度快：干簧继电器的开关动作速度非常快，通常在毫秒级别，能够快速完成电路的切换，适用于对时序要求较高的场合。

4.绝缘性能好：干簧继电器的簧片之间具有良好的绝缘性能，能够有效地防止潜流和漏电现象的发生，提供了较好的电气隔离。

5.使用寿命长：由于干簧继电器没有机械触点，不会因摩擦和闪烁而导致部件的磨损和损坏，因此其使用寿命相对较长。

干簧继电器广泛应用于电子电路、自动化控制、通信设备、医疗仪器、航空航天等领域。

在电路中，干簧继电器可以用作开关元件，实现电路的切换和控制；在自动化控制系统中，干簧继电器可以用来传输信号、实现传感器和执行器之间的联动控制；在通信设备中，干簧继电器可以用于信号放大和信号切换等功能。

此外，由于干簧继电器具有体积小、响应速度快、绝缘性能好等优点，对于一些对设备尺寸有严格要求、对切换速度有要求的场合，干簧继电器往往是理想的选择。

总结起来，干簧继电器是一种常用的开关元件，具有尺寸小、可靠性高、响应速度快等特点，广泛应用于电子电路、自动化控制、通信设备等领域。

日本O K I干簧管O R D全系列资料Prepared on 22 November 2020型号：ORD211功能描述超小型、24V以下轻负载一般控制用■简介ORD211是单触点型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。

■特点（1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。

（2）动作回答速度迅速。

（3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。

（4）小型，重量轻。

（5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。

（6）与永久磁铁组合，就能经济简易地构成接近开关。

■用途控制机器通信机器测量机器民用机器车载电装机器■规格1、电器特性项目额定单位吸合值（PI）10~40AT断开值（DO）5min AT接触电阻值（CR）100max mOhm触点间耐电压150min VDC绝缘电阻Ohm触点间静电容量pF触点容量VA最大开关电压24（dc/ac）V最大开关电流A最大通电电流A2、动作特性项目额定单位动作时间ms跳动时间ms释放时间ms谐振频率7500（+/-）300Hz最大驱动频率500HzORD213型号：ORD213功能描述极超小型、24V以下轻负载一般控制用■简介ORD213是单触点型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。

■特点（1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。

（2）动作回答速度迅速。

（3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。

（4）小型，重量轻。

（5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。

（6）与永久磁铁组合，就能经济简易地构成接近开关。

■用途控制机器通信机器测量机器民用机器车载电装机器■规格1、电器特性项目额定单位吸合值（PI）10~40AT断开值（DO）5min AT接触电阻值（CR）200max mOhm触点间耐电压150min VDC绝缘电阻Ohm触点间静电容量pF触点容量VA最大开关电压24（dc/ac）V最大开关电流A最大通电电流A2、动作特性项目额定单位动作时间ms跳动时间ms释放时间ms谐振频率11000（+/-）2000Hz最大驱动频率500HzORD213S-1型号：ORD213S-1功能描述极超小型SMD、24V以下轻负载一般控制用■简介ORD213S是单触点贴片型磁簧开关，在设计上专门供24V以下轻负载的一般控制使用。

干簧管干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路．线圈断电后，干簧片在本身的弹力作用下分开，将线路切断．（1）单触点干簧管中的磁簧片是用（选填“软”或“硬”）磁性材料制成的．（2）单触点干簧管在（选填“断开”或“闭合”）时，磁簧片具有弹性势能．（0）双触点干簧管的1、2、0三个簧片的对应制作材料可能是A．铁、铁、铜 B．铁、铜、铁 C．铜、铁、铜 D．铁、钴、铁（4）当条形磁铁按图1所示的方式从A移动到B，下列能反映电路中的电流随时间变化的图象是．（5）如图2为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是A．红灯、绿灯交替发光B．红灯长亮，绿灯亮、灭交替C．绿灯长亮，红灯亮、灭交替D．红灯长亮，绿灯不亮．解析：（n）单触点干簧管中的磁簧片通电时有磁性，断电时无磁性，所以是软磁性材料制成的；（2）单触点干簧管在闭合时，产生磁性，磁簧片具有弹性势能；（3）磁铁能够吸引双触点干簧管的1、3两个簧片，所以制作材料可能是铁；不能吸引2，制作材料可能是铜；故选B；（4）当磁铁在AB两点时，电路接通，电路产生电流；在中间时，电路断开，电路没有电流；故选A；（5）当开关S闭合后，电路接通，红灯亮，此时电磁铁产生磁性，把簧片吸下来，绿灯电路接通；如此反复；故选A．故答案为：（1）软；（2）闭合；（9）B；（4）A；（5）A．（1）软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质；（2）开关闭合，弹簧片被磁化，产生弹性势能；（3）根据物体被磁化后可以吸引铁类物质，进行分析；（4）根据电路图进行分析，电路闭合时，有电流，电路断开时没有电流；（5）根据电磁继电器的原理进行分析．。
