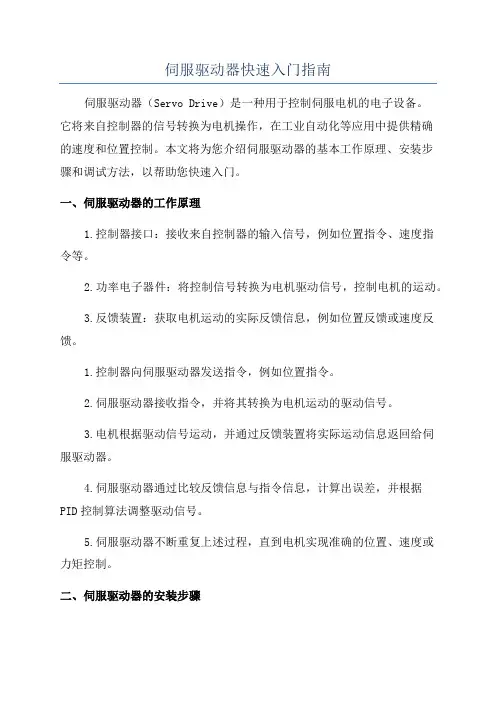

伺服驱动器快速入门指南伺服驱动器（Servo Drive）是一种用于控制伺服电机的电子设备。

它将来自控制器的信号转换为电机操作，在工业自动化等应用中提供精确的速度和位置控制。

本文将为您介绍伺服驱动器的基本工作原理、安装步骤和调试方法，以帮助您快速入门。

一、伺服驱动器的工作原理1.控制器接口：接收来自控制器的输入信号，例如位置指令、速度指令等。

2.功率电子器件：将控制信号转换为电机驱动信号，控制电机的运动。

3.反馈装置：获取电机运动的实际反馈信息，例如位置反馈或速度反馈。

1.控制器向伺服驱动器发送指令，例如位置指令。

2.伺服驱动器接收指令，并将其转换为电机运动的驱动信号。

3.电机根据驱动信号运动，并通过反馈装置将实际运动信息返回给伺服驱动器。

4.伺服驱动器通过比较反馈信息与指令信息，计算出误差，并根据PID控制算法调整驱动信号。

5.伺服驱动器不断重复上述过程，直到电机实现准确的位置、速度或力矩控制。

二、伺服驱动器的安装步骤1.选择合适的伺服驱动器：根据所需的控制精度、电机功率和接口要求等进行选择。

2.安装电机：将伺服驱动器与电机进行连接，确保连接牢固可靠。

3.连接电源：根据伺服驱动器的额定电源要求，将其连接到电源。

4.连接信号线：根据伺服驱动器的控制接口要求，将其与控制器进行连接，例如采用模拟输入信号或数字输入信号。

5.接地连接：将伺服驱动器的接地端连接到适当的接地点，以确保系统的稳定性和安全性。

6.检查安装：检查所有连接是否牢固，确保电气连接正确无误。

三、伺服驱动器的调试方法1.设定工作模式：根据实际需要，将伺服驱动器设定为位置控制模式、速度控制模式或力矩控制模式。

2.设定驱动参数：根据所控制电机的特性和应用需求，设置伺服驱动器的参数，例如电流限制、加速度和减速度等。

3.测试控制信号：通过控制器发送控制信号，观察伺服驱动器的响应情况，检查是否正常工作。

4.检查反馈信号：通过查看伺服驱动器的反馈信号，确认电机的实际运动情况与预期一致。

伺服驱动器的工作原理伺服驱动器是一种电力传动设备，广泛应用于工业领域中的各种自动化设备和机器人等。

伺服驱动器通常与伺服电机一同使用，它通过控制电机的输出转矩、转速和角度等参数来实现对运动控制的精确控制。

这篇文章将为大家介绍伺服驱动器的工作原理，以便帮助大家更好地了解这一设备的使用。

首先，我们来了解伺服驱动器的结构。

伺服驱动器的主要构件包括电路板、功率输出模块、控制模块、信号接收模块、保护模块等。

其中，功率输出模块是伺服驱动器的核心部件，它负责将输入的控制信号转换成适合电机工作的电流，通过电机轴上的编码器反馈信号来实现对电机输出参数的闭环控制。

然后我们来了解伺服驱动器的工作原理。

伺服驱动器的工作过程中，有三个主要的环节：控制信号输入、电机驱动和反馈控制。

1. 控制信号输入伺服驱动器的控制信号输入通常用PWM信号实现。

PWM信号是一种脉冲宽度调制信号，通过改变信号的占空比来实现对电机的控制。

在伺服驱动器中，PWM信号的占空比由控制模块根据外部接收器发出的指令自动调整，来控制驱动电机的输出转矩、转速和角度等参数。

2. 电机驱动伺服驱动器通过控制电机的电流来实现对电机的驱动。

当控制模块将输入的PWM信号转换成电流信号输出时，这些电流信号会经过功率输出模块进行信号放大和过滤等处理后，送到电机的线圈中进行驱动。

通过这种方式，伺服驱动器可以实现对电机输出转矩、转速和角度等参数的有效控制。

3. 反馈控制伺服驱动器的反馈控制是通过电机上的编码器来实现的，它可以准确地反馈电机的运动状态，并将这些信息送回到控制模块中进行处理。

控制模块可以根据反馈信号实时调整控制信号的输出，来实现对电机的精确控制。

例如，如果电机转速变得偏低，控制模块将调整PWM信号的占空比以增加电机的输出转矩，从而将电机的转速提高到设定值。

总之，伺服驱动器是一种通过控制电机输出转矩、转速和角度等参数来实现对运动控制的精确控制的设备。

它通过控制模块、功率输出模块、信号接收模块和保护模块等组成的智能电路，实现了对电机的驱动和反馈控制，成为了工业自动化领域中不可或缺的一部分。

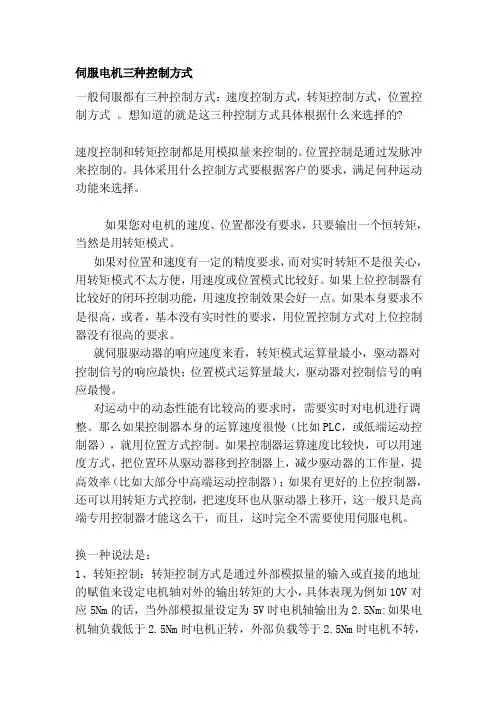

伺服电机三种控制方式一般伺服都有三种控制方式：速度控制方式，转矩控制方式，位置控制方式。

想知道的就是这三种控制方式具体根据什么来选择的?速度控制和转矩控制都是用模拟量来控制的。

位置控制是通过发脉冲来控制的。

具体采用什么控制方式要根据客户的要求，满足何种运动功能来选择。

如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。

如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。

换一种说法是：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。

可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。

应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

伺服驱动器工作原理
伺服驱动器是一种控制电机运动的装置，它通过接受控制信号来控制电机输出的转矩和速度。

其工作原理如下：
1. 接收控制信号：伺服驱动器接收来自控制器的控制信号。

控制信号通常是模拟信号或数字信号，用于指示所需的电机运动状态，如转速、转向和位置。

2. 比较器调节：伺服驱动器会将控制信号与反馈信号进行比较。

反馈信号是由电机本身以及附加的传感器提供的，用于实时检测电机的运动状态。

3. 误差放大：比较器将控制信号和反馈信号的差异（即误差）放大，并将放大后的误差信号送往控制环节。

4. 控制环节：伺服驱动器中的控制环节根据放大后的误差信号来计算输出信号，其目的是使电机运动状态逼近于所需的状态。

5. 输出信号：控制环节根据计算结果生成相应的输出信号，通常为电流信号或脉冲信号，用于驱动电机。

6. 驱动电机：输出信号由伺服驱动器送入电机，驱动电机输出所需的转矩和速度。

7. 反馈信号调节：电机运动期间，反馈信号持续检测电机的实际运动状态，并将该信息返回给伺服驱动器。

伺服驱动器根据反馈信号与控制信号之间的差异更新输出信号，以实现更精确
的控制。

通过不断的控制信号比较、误差放大、控制计算和反馈调节，伺服驱动器能够实时控制电机的运动状态，以满足所需的转矩和速度要求。

伺服驱动器原理图伺服驱动器是一种控制系统，它能够根据输入的指令，控制电机的运动和位置。

在工业自动化领域，伺服驱动器被广泛应用于各种机械设备中，如数控机床、自动化生产线等。

它的原理图如下所示：1. 电源模块。

伺服驱动器的电源模块通常由直流电源和电源管理电路组成。

直流电源为整个系统提供电能，而电源管理电路则负责对电源进行稳压、过流保护等处理，以确保系统的稳定运行。

2. 控制模块。

控制模块是整个伺服驱动器的核心部分，它接收来自控制器的指令，并将其转化为电机的运动控制信号。

控制模块通常包括微处理器、编码器接口、PWM模块等部分，通过这些部分的协作，实现对电机的精准控制。

3. 电流检测模块。

电流检测模块用于监测电机的电流情况，以实现对电机的电流控制。

通过对电机电流的监测和调节，可以确保电机在工作过程中不会因为电流过大而损坏。

4. 速度控制模块。

速度控制模块用于监测电机的转速，并根据系统要求对其进行调节。

通过对电机的速度进行精准控制，可以实现对工作过程的精准控制。

5. 位置控制模块。

位置控制模块是伺服驱动器中最关键的部分之一，它用于监测电机的位置，并根据系统要求对其进行调节。

通过对电机位置的监测和调节，可以实现对工作过程的精准控制。

6. 保护模块。

保护模块是为了确保整个伺服驱动器系统的安全运行而设计的。

它通常包括过流保护、过压保护、过热保护等功能，以保护电机和整个系统不受损坏。

伺服驱动器的原理图是整个系统的核心，它通过各个模块的协作，实现对电机的精准控制，从而实现对工作过程的精准控制。

在工业自动化领域，伺服驱动器的应用将会越来越广泛，它将成为工业生产中不可或缺的重要组成部分。

伺服驱动系统原理
伺服驱动系统的工作原理主要包含以下几个步骤：
1. 输入信号处理：伺服驱动系统接收来自控制器的输入信号，这些信号通常是模拟或数字信号。

输入信号经过处理后将传递给驱动器。

2. 反馈信号采集：伺服驱动系统通过反馈装置采集伺服电机的位置或速度信息。

这些反馈信号将用于控制伺服电机的运动。

3. 误差计算：伺服驱动系统将输入信号和反馈信号进行比较，计算出误差。

误差是控制器用来调整驱动器输出信号的基础。

4. 功率驱动单元：功率驱动单元通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

再通过三相正弦PWM电压型逆变器变频来驱动交流伺服电机。

这个过程可以简单的理解为AC-DC-AC的过程。

5. 控制方式：伺服驱动器一般都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。

总的来说，伺服驱动系统是一个非常复杂的系统，其工作原理涉及多个环节和步骤。

如需了解更多信息，建议查阅相关文献或咨询专业人士。

伺服驱动器原理_伺服驱动器的作用1.控制电流伺服驱动器能够根据输入的电流指令，通过内部的闭环控制算法将其转换为相应电压信号，控制伺服电机的转速和转矩。

伺服电机的转速可以通过控制电流的大小来实现，而转矩则可以通过控制电流的斜升和电流的峰值来调节。

伺服电机的转速和转矩的稳定性和精度直接取决于伺服驱动器的控制电流能力。

2.控制位置伺服驱动器还能够将输入的位置指令转换为相应的电压信号，控制伺服电机达到精确的位置控制。

通过内部的反馈系统，伺服驱动器能够实时感知伺服电机的位置，并将实际位置与设定位置之间的差异调整到最小。

伺服驱动器的位置控制精度在很大程度上决定了伺服电机实际运动的精度和稳定性。

3.保护功能伺服驱动器通常内置有多种保护功能，能够监测伺服电机的运行状态并做出相应的控制。

例如，当伺服电机过载或出现异常情况时，伺服驱动器会停止输出电压，以避免对电机和设备的进一步损坏。

伺服驱动器还可以监测电机的温度、电压和电流等参数，及时发出警报或采取相应的控制措施，保证伺服电机的安全运行。

4.通信和接口伺服驱动器通常提供多种通信接口，与上位控制系统进行数据传输和通信，实现对伺服电机的远程控制和监测。

常见的通信接口包括RS485、CAN总线、TCP/IP等，可以实现伺服系统的分布式控制和远程诊断。

伺服驱动器还通常具备多种输入输出接口，可与其他设备和传感器进行连接，实现系统间的数据交互和协作。

总之，伺服驱动器的作用是将来自控制器的指令转换为可以驱动伺服电机的高电压信号，从而实现对伺服电机转速和转矩的控制，以及对位置的高精度控制。

同时，伺服驱动器还具备多种保护功能，保障伺服电机的安全运行。

通过通信和接口，伺服驱动器还能够与其他设备和传感器进行连接和数据交互，实现系统的分布式控制和远程监测。

伺服驱动器是实现自动化和精密控制的关键设备之一，广泛应用于机械制造、自动化生产等领域。

伺服驱动常用参数伺服驱动是现代工业中常用的控制设备，用于驱动伺服电机进行精确的位置和速度控制。

在伺服驱动的调试和应用过程中，我们需要了解和设置一些常用的参数，以确保系统的稳定性和性能。

下面将介绍一些常用的伺服驱动参数。

1. 基本参数基本参数是伺服驱动的基础设置，包括电机型号、电机额定电流、电机额定转速等。

这些参数需要根据实际的电机和应用要求进行设置，以确保驱动能够正确地控制电机的运动。

2. 加速度和减速度加速度和减速度是指电机在启动和停止过程中的速度变化率。

设置合适的加速度和减速度可以确保电机平稳地启动和停止，避免产生过大的冲击力和振动。

加速度和减速度的设置应根据具体的应用需求和机械结构来确定。

3. 比例增益和积分时间比例增益和积分时间是PID控制器中的两个重要参数。

比例增益决定了系统对误差的响应程度，增大比例增益可以提高系统的响应速度，但也容易引起震荡。

积分时间决定了系统对误差的积累程度，增大积分时间可以提高系统的稳定性，但也容易引起超调。

设置合适的比例增益和积分时间可以使系统达到良好的控制效果。

4. 位置和速度滤波位置和速度滤波用于滤除电机运动中的噪声和干扰，提高系统的控制精度。

位置滤波可以平滑电机位置的变化，减少抖动和误差；速度滤波可以平滑电机速度的变化，减少速度波动和震荡。

滤波的程度应根据实际情况进行调整，以平衡控制精度和响应速度。

5. 电流限制和保护电流限制和保护是保证电机和驱动器安全运行的重要参数。

设置合适的电流限制可以避免电机过载和驱动器过热；设置合适的电流保护可以在电机出现故障时及时停止驱动，避免进一步损坏。

电流限制和保护的设置应根据电机的额定电流和驱动器的额定电流来确定。

6. 位置偏差和误差补偿位置偏差和误差补偿用于修正电机在位置控制中的误差。

位置偏差是指电机实际位置与目标位置之间的差异，误差补偿可以根据位置偏差来调整控制器的输出，使实际位置逼近目标位置。

位置偏差和误差补偿的设置应根据实际的控制要求和电机性能来确定。

伺服驱动实验报告实验报告：伺服驱动实验目的：1. 了解伺服驱动的基本原理和工作方式；2. 掌握伺服驱动的调试方法和注意事项；3. 探究伺服驱动在实际应用中的特点和优势。

实验设备和材料：1. 伺服驱动器；2. 伺服电机；3. 控制器；4. 示波器；5. 电源。

实验原理：伺服驱动是一种用来控制和调节电机运动的装置。

它通过传感器感知电机的实际位置或速度，并与目标位置或速度进行比较，然后根据比较结果来调整输出信号，控制电机的转速或位置。

伺服驱动的基本工作原理如下：1. 传感器感知电机的位置或速度，并将信号传送给控制器；2. 控制器接收传感器的信号，并与目标位置或速度进行比较；3. 控制器根据比较结果调整输出信号，控制电机驱动器；4. 电机驱动器根据接收到的信号，控制电机的转速或位置。

实验步骤：1. 将伺服驱动器与伺服电机连接，并连接电源；2. 将控制器与伺服驱动器连接，并连接电源；3. 使用示波器监测伺服电机的输出信号；4. 设置目标位置或速度，并启动控制器；5. 观察伺服电机的运动情况，并记录数据。

实验结果：通过实验观察和数据记录，我们可以得出以下结论：1. 伺服驱动器能够将电机控制在预定的位置或速度；2. 控制器能够根据传感器的信号，自动调整输出信号，以达到目标位置或速度；3. 伺服驱动在启动和停止时表现出较好的性能，能够实现快速而平稳的运动；4. 伺服驱动的响应速度较快，能够在短时间内调整到目标位置或速度；5. 伺服驱动在外部扰动下，能够保持较好的稳定性，不易发生位置或速度偏差。

实验分析：伺服驱动的优势在于其在实际应用中的精准度和稳定性：1. 伺服驱动器通过传感器的反馈信号，能够实时调整输出信号，使得电机能够保持较小的位置或速度偏差；2. 伺服驱动器具有较好的响应速度，能够快速调整到目标位置或速度，提高了工作效率；3. 伺服驱动器在受到外部扰动时，能够快速作出反应，保持稳定的运动状态；4. 伺服驱动器适用于对位置或速度要求较高的应用场景，如机械加工、自动化生产线等。

伺服驱动器工作原理
伺服驱动器是一种控制装置，它通过控制电机的运动，实现对机械设备的精准控制。

其工作原理主要包括位置控制、速度控制和力控制三个方面。

首先，我们来看一下位置控制。

伺服驱动器通过接收控制信号，控制电机的转动，从而实现对设备位置的精准控制。

在位置控制中，伺服驱动器会接收来自控制器的位置指令，然后将电机转动到相应的位置。

在实际应用中，通常会使用编码器等装置来反馈电机的实际位置，以便及时调整控制信号，实现精准的位置控制。

其次，是速度控制。

伺服驱动器可以根据控制信号，精准地控制电机的转速。

在速度控制中，伺服驱动器会接收来自控制器的速度指令，然后调节电机的转速，使其达到指定的速度。

通过不断地调整控制信号，伺服驱动器可以实现对电机速度的精准控制，从而满足不同工况下的要求。

最后，是力控制。

伺服驱动器可以根据控制信号，精准地控制电机的输出力。

在力控制中，伺服驱动器会接收来自控制器的力指令，然后调节电机的输出力，使其达到指定的力值。

通过不断地调整控制信号，伺服驱动器可以实现对电机输出力的精准控制，从而满足不同工况下的要求。

总的来说，伺服驱动器通过对电机的位置、速度和力进行精准控制，实现对设备运动的精准控制。

它在自动化设备、机器人、数控机床等领域有着广泛的应用，为工业生产提供了强大的支持。

希望通过本文的介绍，能够使大家对伺服驱动器的工作原理有更加深入的了解。

伺服电机和伺服驱动器的使用介绍一、伺服电机• 伺服驱动器的控制原理伺服电机和伺服驱动器是一个有机的整体，伺服电动机的运行性能是电动机及其驱动器二者配合所反映的综合效果。

1、永磁式同步伺服电动机的基本结构图1为一台8极的永磁式同步伺服电动机结构截面图，其定子为硅钢片叠成的铁芯和三相绕组，转子是由高矫顽力稀土磁性材料（例如钕铁錋）制成的磁极。

为了检测转子磁极的位置，在电动机非负载端的端盖外面还安装上光电编码器。

驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

图1 永磁式同步伺服电动机的结构图2 所示为一个两极的永磁式同步电机工作示意图，当定子绕组通上交流电源后，就产生一旋转磁场，在图中以一对旋转磁极N、S表示。

当定子磁场以同步速n1逆时针方向旋转时，根据异性相吸的原理，定子旋转磁极就吸引转子磁极，带动转子一起旋转，转子的旋转速度与定子磁场的旋转速度（同步转速n1）相等。

当电机转子上的负载转矩增大时，定、转子磁极轴线间的夹角θ就相应增大，导致穿过各定子绕组平面法线方向的磁通量减少，定子绕组感应电动势随之减小，而使定子电流增大，直到恢复电源电压与定子绕组感应电动势的平衡。

这时电磁转矩也相应增大，最后达到新的稳定状态，定、转子磁极轴线间的夹角θ称为功率角。

虽然夹角θ会随负载的变化而改变，但只要负载不超过某一极限，转子就始终跟着定子旋转磁场以同步转速n1转动，即转子的转速为：（1-1）图 2 永磁同步电动机的工作原理电磁转矩与定子电流大小的关系并不是一个线性关系。

事实上，只有定子旋转磁极对转子磁极的切向吸力才能产生带动转子旋转的电磁力矩。

因此，可把定子电流所产生的磁势分解为两个方向的分量，沿着转子磁极方向的为直轴（或称d轴）分量，与转子磁极方向正交的为交轴（或称q轴）分量。

显然，只有q轴分量才能产生电磁转矩。

由此可见，不能简单地通过调节定子电流来控制电磁转矩，而是要根据定、转子磁极轴线间的夹角θ确定定子电流磁势的q轴和d轴分量的方向和幅值，进而分别对q轴分量和d轴分量加以控制，才能实现电磁转矩的控制。

伺服驱动器工作原理
伺服驱动器是一种用来控制伺服电机运动的装置，它通过对电机施加电压和电流来实现精确的位置控制和速度控制。

其工作原理主要包括控制系统、电机和反馈系统三个部分。

首先，控制系统是伺服驱动器的核心部分，它接收外部指令并对电机进行精确的控制。

控制系统通常由控制器和执行器组成，控制器负责接收指令并生成控制信号，而执行器则将控制信号转化为电压和电流输出到电机。

控制系统可以根据外部指令来调整电机的转速、位置和加速度，从而实现精确的运动控制。

其次，电机是伺服驱动器的驱动部分，它负责将电能转化为机械能，驱动机械设备进行运动。

伺服电机通常采用无刷直流电机，它具有结构简单、响应速度快和控制精度高等优点。

电机的转动速度和位置可以通过控制系统的调节来实现精确控制，从而满足不同运动需求。

最后，反馈系统是伺服驱动器的重要组成部分，它可以实时监测电机的运动状态并将监测结果反馈给控制系统。

反馈系统通常采用编码器或位置传感器来实现，它可以精确地测量电机的位置、速
度和加速度等参数，并将这些信息传输给控制系统。

控制系统可以根据反馈系统提供的信息来调整电机的控制信号，从而实现精确的运动控制。

总的来说，伺服驱动器通过控制系统、电机和反馈系统三个部分的协同工作，可以实现精确的位置控制和速度控制。

它具有响应速度快、控制精度高和适应性强等优点，广泛应用于各种需要精密运动控制的领域，如机械加工、自动化设备和机器人等。

希望通过本文的介绍，读者对伺服驱动器的工作原理有了更深入的了解。

伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。

⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。

⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。

1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。

2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。

3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。

下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。

“伺服”——词源于希腊语“奴⾪”的意思。

⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。

由于它的“伺服”性能，因此⽽得名——伺服系统。

⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。

2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。
