伺服控制知识点总结一、基本概念1. 伺服系统伺服系统是由伺服执行元件、位置传感器、控制器和电源组成的控制系统。
其中,伺服执行元件一般为电机,位置传感器用于检测电机的位置,控制器用于根据传感器的反馈信号控制电机的运动,电源用于为电机提供动力。
2. 伺服电机伺服电机是一种能够根据外部控制信号精确控制位置、速度和力的电机。
常见的伺服电机有直流伺服电机、交流伺服电机和步进伺服电机等。
3. 位置传感器位置传感器用于检测伺服电机的位置,并将检测到的位置信息反馈给控制器。
常见的位置传感器有编码器、光栅尺、霍尔传感器等。
4. 控制器控制器是伺服系统中的核心部件,其主要功能是根据传感器的反馈信号计算出电机的控制指令,并将指令输出给电机驱动器。
5. 电机驱动器电机驱动器接收控制器输出的控制指令,通过控制电机的电源电压和频率来控制电机的转速和扭矩。
二、伺服控制原理1. 闭环控制伺服控制采用闭环控制的原理,即通过不断地检测输出和反馈,在控制过程中校正误差,从而实现精确的位置、速度和力控制。
在闭环控制系统中,控制器通过比较实际输出和期望输出之间的差距,不断调整控制指令,使输出逐渐趋近期望值。
2. PID控制PID控制是伺服控制中常用的一种控制算法,即比例、积分、微分控制算法的组合。
比例控制用于根据误差的大小调整控制输出;积分控制用于消除持续的误差;微分控制用于预测误差的变化趋势,并及时做出调整。
PID控制算法可以根据实际情况进行调整,适用于各种伺服控制场景。
3. 伺服控制系统的设计伺服控制系统的设计需要考虑多个因素,包括伺服系统的要求、控制器的选择、传感器的选择、电机的选择、控制算法的选择等。
在设计伺服控制系统时,需根据实际情况权衡各种因素,从而达到满足控制要求并尽可能减小成本的目标。
三、伺服控制应用领域1. 工业自动化在工业自动化领域,伺服控制被广泛应用于各种生产设备的位置和速度控制,如注塑机、包装机、数控机床等。
伺服控制可以实现快速、稳定、精确的运动控制,提高生产效率和产品质量。
一、名词解释1、机电一体化:机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统:柔性制造系统(Flexible Manufacturing System)是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化。
3、传感器:传感器适机电一体化系统中不可缺少的组成部分,能把各种不同的非电量转换成电量,对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给控制单元。
4、伺服电动机:伺服电动机又称控制电机,其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。
输入的电压信号又称控制信号或控制电压,改变控制信号可以改变电动机的转速及转向,驱动工作机构完成所要求的各种动作。
5、组合设计:就是选用各种标准功能模块像搭积木一样组合成各种机电一体化系统(产品。
)6、灵敏度:灵敏度指示器的相对于被测量变化的位移率,灵敏度是衡量物理仪器的一个标志。
7、传感器:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量的测量装置。
敏感元件、转换元件、基本电路。
8、线性度:所谓传感器的线性度是其输出量与输入量之间的实际关系曲线偏离直线的程度。
9、全闭环控制系统:直接检测工作台的位移来控制系统。
10、PWM技术:控制技术就是对脉冲的宽度进行调制的技术,即通过对一系列脉冲的宽度进行调制,来等效的获得所需要的波形(含形状和幅值)。
11、SPWM技术:是指脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形。
二、填空题1、工业控制计算机分为单片机、 PLC 和总线工控机2、滚珠丝杆中滚珠的循环方式有内循环、外循环两种。
3、机电一体化系统(产品)设计类型大致可分为开发性设计、适应性设计、变参数设计。

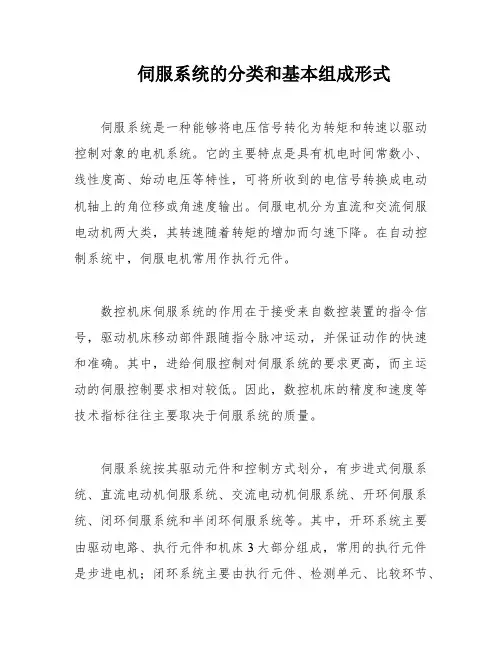

伺服系统的分类和基本组成形式伺服系统是一种能够将电压信号转化为转矩和转速以驱动控制对象的电机系统。
它的主要特点是具有机电时间常数小、线性度高、始动电压等特性,可将所收到的电信号转换成电动机轴上的角位移或角速度输出。
伺服电机分为直流和交流伺服电动机两大类,其转速随着转矩的增加而匀速下降。
在自动控制系统中,伺服电机常用作执行元件。
数控机床伺服系统的作用在于接受来自数控装置的指令信号,驱动机床移动部件跟随指令脉冲运动,并保证动作的快速和准确。
其中,进给伺服控制对伺服系统的要求更高,而主运动的伺服控制要求相对较低。
因此,数控机床的精度和速度等技术指标往往主要取决于伺服系统的质量。
伺服系统按其驱动元件和控制方式划分,有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统、开环伺服系统、闭环伺服系统和半闭环伺服系统等。
其中,开环系统主要由驱动电路、执行元件和机床3大部分组成,常用的执行元件是步进电机;闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成,常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。
根据进入比较环节信号的形式以及反馈检测方式,闭环(半闭环)系统可分为脉冲比较伺服系统、相位比较伺服系统和幅值比较伺服系统3种。
在闭环系统中,检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节,比较环节的作用是将指令信号和反馈信号进行比较,两者的差值作为伺服系统的跟随误差,经驱动电路,控制执行元件带动工作台继续移动,直到跟随误差为零。
半闭环伺服系统的精度要比闭环伺服系统的精度低一些,这是由于丝杠和工作台之间传动误差的存在所导致的。
因此,伺服系统的分类和基本组成形式对于机床的性能和精度有着至关重要的影响,需要在实际应用中根据具体需求进行选择和配置。
执行元件在伺服系统中扮演着重要的角色,其作用是将电信号转化为机械位移,以实现控制信号的跟随。
直流宽调速电动机和交流电动机是常用的执行元件,不同的执行元件需要不同的驱动电路。

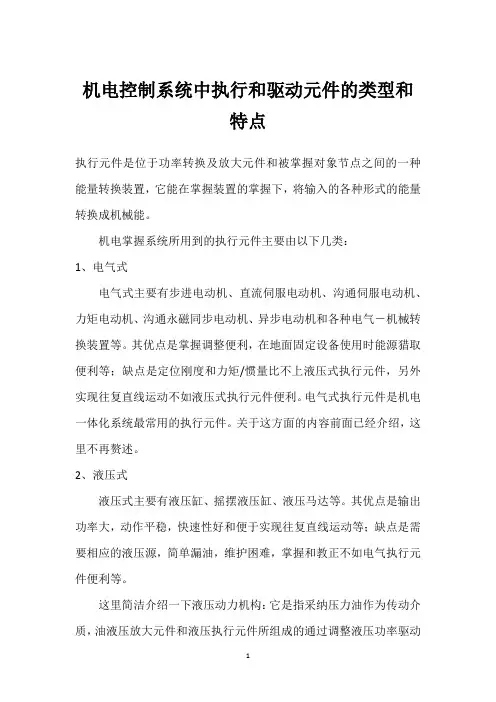

机电控制系统中执行和驱动元件的类型和特点执行元件是位于功率转换及放大元件和被掌握对象节点之间的一种能量转换装置,它能在掌握装置的掌握下,将输入的各种形式的能量转换成机械能。
机电掌握系统所用到的执行元件主要由以下几类:1、电气式电气式主要有步进电动机、直流伺服电动机、沟通伺服电动机、力矩电动机、沟通永磁同步电动机、异步电动机和各种电气-机械转换装置等。
其优点是掌握调整便利,在地面固定设备使用时能源猎取便利等;缺点是定位刚度和力矩/惯量比不上液压式执行元件,另外实现往复直线运动不如液压式执行元件便利。
电气式执行元件是机电一体化系统最常用的执行元件。
关于这方面的内容前面已经介绍,这里不再赘述。
2、液压式液压式主要有液压缸、摇摆液压缸、液压马达等。
其优点是输出功率大,动作平稳,快速性好和便于实现往复直线运动等;缺点是需要相应的液压源,简单漏油,维护困难,掌握和教正不如电气执行元件便利等。
这里简洁介绍一下液压动力机构:它是指采纳压力油作为传动介质,油液压放大元件和液压执行元件所组成的通过调整液压功率驱动和掌握负载运动的装置。
液压动力机构世液压掌握系统中必不行少的组成部分,由于它位于系统的功率转换、放大与驱动部位,一般是系统中动态响应特性最慢的部分,所以它的动态特性对整个系统的动态特性有着打算性的影响。
液压动力机构有阀控和排量掌握两种掌握方式。
阀控又称节流掌握。
用掌握阀来掌握从油源流入执行元件的液压油的流量,油源通常为恒压油源(可以采纳定量泵加溢流阀或恒压变量泵加平安阀构成)。
属于此种掌握方式的液压动力机构油阀控液压缸和阀控液压马达。
排量掌握,又称流量掌握。
用电控变排量泵(电液比例变排量泵或电液伺服变排量泵)给执行元件供油或恒压网络驱动电控变排量马达(电液比例变排量马达、电液伺服变排量马达),通过转变泵或马达的排量来掌握流入执行元件的流量或执行元件的驱动转矩从而使执行元件的速度收到掌握。
对于泵控方式,系统的压力取决于负载;对于马达掌握方式,恒压网络的输出流量取决于负载的实际需要。
一、名词解释1、机电一体化:机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,实现多种技术功能复合的最佳功能价值的系统工程技术;2、柔性制造系统:柔性制造系统Flexible Manufacturing System是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化;3、传感器:传感器适机电一体化系统中不可缺少的组成部分,能把各种不同的非电量转换成电量,对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给控制单元;4、伺服电动机:伺服电动机又称控制电机,其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变;输入的电压信号又称控制信号或控制电压,改变控制信号可以改变电动机的转速及转向,驱动工作机构完成所要求的各种动作;5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件,有直线和圆盘式两种,分别用作检测直线位移和转角;6、人机接口:人机接口HMI是操作者与机电系统主要是控制微机之间进行信息交换的接口,主要完成输入和输出两方面的工作;7、PLC:可编程控制器Programmable Logical Controller简称PLC.是一种在继电器控制和计算机控制的基础上开发出来,并逐渐发展成为以微处理器为核心,把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置,广泛应用在各种生产机械和生产过程的自动控制中;8、变频器:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素以及过流/过压/过载保护等功能;9、通信协议:通信协议是指通信双方就如何交换信息所建立的一些规定和过程,包括逻辑电平的定义、应用何种物理传输介质、数据帧的格式、通信站地址的确定、数据传输方式等;10、MPS系统:模块化生产加工系统Modular Production System简称MPS系统,它是德国FESTO 公司结合现代工业的特点研制开发的模拟自动化生产过程,集机械、电子、传感器、气动、通信为一体的高度集成的机电一体化装置;二、填空题1、电感式传感器是一种把微小位移变化量转变成电感变化量的位移传感器;2、光电编码器根据结构可分为增量式和绝对式;3、热电阻温度传感器的工作原理是基于金属的热电阻效应;4、热电偶温度传感器的工作原理是基于物体的热电效应;5、对伺服系统的技术要求是系统精度、稳定性、响应特性、工作频率;6、液压系统一般包括动力元件、执行元件、控制元件和辅助元件四个部分;7、典型的气动驱动系统由气源装置、执行元件、控制元件和辅助元件组成;8、机电控制系统的机械装置主要包括传动机构、导向机构和执行器三个部分;9、机电一体化的机械系统设计主要包括两个环节:静态设计、动态设计;10、欠电流继电器利用其常开触点串接在被控线路中起欠流保护;11、过电流继电器利用其常闭触点串接在被控线路中起过流保护;12、接口的基本功能主要有数据格式转换、放大、通信联络;13、伺服系统的基本组成包括控制器、执行环节、检测装置、比较环节;14、工作接地分为一点接地、多点接地;15、机电一体化产品按用途可以划分为办公机电一体化产品、产业机电一体化产品和民用机电一体化产品;16、典型的可编程控制器由编程器、微处理器、存储器、电源和输入/输出接口等部分构成;17、S7-200 PLC的控制程序通常由用户程序、数据块和参数组成;18、PLC根据数据传输方式分为并行和串行通信通信方式;19、PLC的串行通信接口有RS232C、RS485、RS422;20、S7-200的通信协议为PPI协议;21、交-直-交变频器的内部电路主要由整流电路、直流中间电路、逆变电路和控制电路组成;22、机电一体化系统常用的能源有电力源、液压源和气压源;三、简答题1. 机电一体化系统的基本构成要素有哪些答:一个较完整的机电一体化控制系统,包括以下几个基本要素:机械本体、动力源、传感装置、驱动执行机构、控制器等,各要素和环节之间通过接口相联系;2. 测试传感部分的作用答:测试传感部分的作用:对系统运行中所需要的本身和外界环境的各种参数及状态进行检测,传输到信息处理单元,经分析处理后产生控制信息;3. 传感器是如何分类的答:传感器的分类方法有如下几种:按用途、工作原理、变换原理、输出信号性质分类;4. 简述步进电动机驱动电路的组成;答:步进电动机的驱动电路由脉冲信号发生器、分频器、脉冲分配器和脉冲放大器组成;5. 简述直流伺服电机两种控制方式的特点;答:直流伺服电动机的控制方式主要有两种:一种是电枢电压控制,即在定子磁场不变的情况下,通过控制施加在电枢绕组两端的电压信号来控制电动机的转速和输出转矩;另一种是励磁磁场控制,即通过改变励磁电流的大小来改变定子磁场强度,从而控制电动机的转速和输出转矩;采用电枢电压控制方式时,由于定子磁场保持不变,其电枢电流可以达到额定值,相应的输出转矩也可以达到额定值,因而这种方式又被称为恒转矩调速方式;而采用励磁磁场控制方式时,由于电动机在额定运行条件下磁场已接近饱和,因而只能通过减弱磁场的方法来改变电动机的转速;由于电枢电流不允许超过额定值,因而随着磁场的减弱,电动机转速增加,但输出转矩下降,输出功率保持不变,所以这种方式又被称为恒功率调速方式;6. 为什么说接触器自锁线路具有欠压和失压的保护作用当失压和欠压时,接触器线圈的电磁吸引力消失或不足,接触器触点释放,断开控制线路,从而使电动机主电路断开;7. 简述PLC系统与继电器接触器控制系统的区别;答:1控制方式:继电器控制系统的控制是采用硬件接线实现的,是利用继电器机械触点的串联或并联极延时继电器的滞后动作等组合形成控制逻辑,只能完成既定的逻辑控制;PLC控制系统采用存储逻辑,其控制逻辑是以程序方式存储在内存中,要改变控制逻辑,只需改变程序即可,称软接线;2工作方式:继电器控制系统采用并行的工作方式,PLC控制系统采用串行工作方式;3控制速度:继电器控制系统控制逻辑是依靠触点的机械动作实现控制,工作频率低,毫秒级,机械触点有抖动现象;PLC控制系统是由程序指令控制半导体电路来实现控制,速度快,微秒级,严格同步,无抖动;4定时与计数控制:继电器控制系统是靠时间继电器的滞后动作实现延时控制,而时间继电器定时精度不高,受环境影响大,调整时间困难;继电器控制系统不具备计数功能;PLC控制系统用半导体集成电路作定时器,时钟脉冲由晶体振荡器产生,精度高,调整时间方便,不受环境影响;另外PLC系统具备计数功能;5可靠性和维护性:继电器控制系统可靠性较差,线路复杂,维护工作量大,PLC控制系统可靠性较高,外部线路简单,维护工作量小;8. PLC交流开关量输入模块和直流开关量输入模块分别适用什么场合答:由于交流输入模块电路中增加了限流、滤波和整流三个环节,因此,输入信号的延迟时间要比直流输入电路的要长,但由于其输入端是高电压,因此输入信号的可靠性要比直流输入电路要高;一般来说,交流输入方式用于有油雾、粉尘等恶劣环境,对系统响应要求不高的场合,而直流输入模块用于环境较好,电磁干扰轻,对系统响应要求较高的场合;9. PLC开关量输出模块有哪几种类型各能驱动何种负载答:PLC的输出模块有三种:继电器输出、晶体管输出、晶闸管输出;继电器输出型既可用于交流输出,也用于直流输出;晶体管输出型用于直流输出;双向晶闸管输出型用于控制外部交流负载10. PWM脉宽调速原理;答:PWM是英文Pulse Width Modulation脉冲宽度调制缩写,按一定规律改变脉冲列的脉冲宽度,以调节输出量和波形的一种调值方式;11. 控制系统接地的目的;答:将电路、设备机壳等与作为零电位的一个公共参考点大地实现低阻抗的连接,称之谓接地;接地的目的有两个:一是为了安全,例如把电子设备的机壳、机座等与大地相接,当设备中存在漏电时,不致影响人身安全,称为安全接地;二是为了给系统提供一个基准电位,例如脉冲数字电路的零电位点等,或为了抑制干扰,如屏蔽接地等;称为工作接地;工作接地包括一点接地和多点接地两种方式;12. 机电一体化系统设计的指标主要包括哪些方面答:主要包括系统功能、性能指标、使用条件、经济效益;13.为什么采用机电一体化技术可以提高系统的精度答:机电一体化技术使机械传动部分减少,因而使机械磨损,配合间隙及受力变形等所引起的误差大大减少,同时由于采用电子技术实现自动检测,控制,补偿和校正因各种干扰因素造成的误差,从而提高精度;14.机电一体化相关技术有哪些答:机电一体化相关技术有:机械技术,计算机与信息处理技术,系统技术,白动控制技术,传感器测试技术和伺服驱动技术;15.简述机电一体化产品设计中,详细设计的主要内容;答:详细设计主要包括:系统总体设计;业务的分组;机械本体及工具设计;控制系统设计;程序设计;后备系统设计;完成详细设计书及制造图样;产品出厂及使用文件的设计;16.简述A/D、D/A接口的功能;答:A/D接口的功能是将温度、压力等物理量经传感器变成的电压、电流等信号转换为数字量;D/A接口是将二进制数字量转换成电压信号;17. 机电一体化产品对机械传动系统有哪些要求答:机电一体化系统对机械传动系统的要求有:精度;稳定性;快速响应性;还应满足小型、轻量、高速、低冲击振动、低噪声和高可靠性;18. S7-200 PLC有哪些硬件资源,如何对他们寻址答:S7-200 PLC的硬件资源包括输入输出映像寄存器区I/Q、标志位存储器区M、特殊标志位存储器区SM、定时器存储器区T、计数器存储器区C、顺序控制标志位区S、变量存储器区V、局部存储器区L、累加器AC/高速计数器HC、模拟量输入输出寄存器AI/AQ等,S7-200 PLC的寻址方式有立即数寻址、直接寻址和间接寻址三大类;四、选择题;1.受控变量是机械运动的一种反馈控制系统称A.顺序控制系统B.伺服系统C.数控机床D.工业机器人2.直流测速发电机输出的是与转速A.成正比的交流电压B.成反比的交流电压C.成正比的直流电压D.成反比的直流电压3.某4极交流感应电动机,电源频率为50Hz,当转差率为时,其转速为r/min r/minr/min r/min4.计算步进电动机转速的公式为A. C. D. 180°-5.图示利用继电器触点实现的逻辑函数为A.A+· +B · + ·BC.A+B · +·B+· 6. Mechatronics 是两个不同学科领域名称的组合,这两个不同的学科是A .机械学与信息技术B .机械学与电子学C .机械学与自动化技术D .机械学与计算机7. 计算机集成制造系统包括A .CAD 、CAPP 、CAMB .FMSC .计算机辅助生产管理D .A 、B 和C8. 直流伺服电动机的控制电压与输出转速之间的函数关系式称为其A .转速特性B .调节特性C .工作特性D .机械特性9. 步进电机在转子齿数不变的条件下,若拍数变成原来的2倍,则步距角为原来的A .倍B .2倍C .倍D .不变10. 感应同步器可用于检测A .位置B .加速度C .速度D .位移11. “机电一体化”在国外被称为A .MachineB .ElectronicsC .MechatronicsD .A 和B12. 机电一体化产品的动力与驱动部分的主要功能是A .提供动力B .传递运动C .传递动力D .A 、B 和C13. 在交流伺服电机中,控制绕组与励磁绕组在空间相差的电角度是A .60°B .45°C .0°D . 90°14. 光栅式位移传感器的栅距W 、莫尔条纹的间距B 和倾斜角θ之间的关系为A .θWB ≈ B .θW B >C .θW B <D .θWB 5.1≈ 15. 差分变压器传感器属于A .涡流式B .自感型C .互感型D .可变磁阻式16. 在自动控制系统中,伺服电机通常用于控制系统的A .开环控制B .C 和D C .全闭环控制 D .半闭环控制五、应用题1.采用PLC 设计二台电动机A 、B 工作的系统;1 按钮X1为A 电动机起动,按钮X2为A 电动机停止输出Y1;2 按钮X3为B 电动机起动,按钮X4为B 电动机停止输出Y2;3 只有A 电动机在工作中,B 电动机才能工作;要求:画出梯形图,写出助记符指令程序;答:1梯形图:2助记符指令程序:STR X1OR Y1AND NOT X2OUT Y1STR X3OR Y2AND NOT X4AND Y1OUT Y22、下图为小车送料过程示意图;现采用可编程控制器控制,写出小车PLC 控制的梯形图;小车的送料过程为:当小车处于左限位开关ST1处时,按下启动按钮,小车向右运行;碰到右限位开关ST2后,小车开始装料,装料时间为15秒;然后小车向左运行,碰到左限位开关ST1后,小车开始卸料,卸料时间为10秒;至此完成一次动作;任何时候压下停止按钮,小车将停止动作;根据上述描述写出用PLC控制的梯形图;按下启动按钮后, L2、L4、L6、L8亮,1秒后灭;接着L3、L5、L7、L9亮,1秒后灭;再接着L2、L4、L6、L8亮,1秒后灭,如此循环下去;根据上述描述写出用PLC控制的梯形图;输入/输出点的分配。
机电一体化考试大纲及答案(共4页)-本页仅作为预览文档封面,使用时请删除本页-第一章1、 机电一体化技术指那些技术?机械技术、传感检测技术、信息处理技术、自动控制技术、伺服驱动技术、系统总体技术2、 一个典型的机电一体化系统应包含哪几个基本要素?机械本体、动力单元、传感检测单元、执行单元、驱动单元、控制与信息处理单元、接口3、 试简述机电一体化系统的设计方法。
(1)取代法就是用电气控制取代原系统中的机械控制机构。
(2)整体设计法主要用于全新产品和系统的开发设计。
在设计时完全从系统的整体目标出发考虑各子系统的 设计,所以接口简单,甚至可能互融一体。
(3)组合法就是选用各种标准功模块,像积木那样组合成各种机电一体化系统。
第二章1、 机械传动在机电一体化系统中的功能?机械传动是一种把动力机产生的运动和动力传递给执行机构的中间装置,是一种扭矩和转速的变换器,其目的是在动力机与负载之间使扭矩得到合理的匹配,并可通过机构变换实现对输出的速度调节。
2、 在机电一体化系统中,机械系统模型建立的意义?机械系统的数学模型分析的是输入(如电机转子运动)和输出(如工作台运动)之间的相对关系。
等效折算过程是将复杂结构关系的机械系统的惯量、弹性模量和阻尼(或阻尼比)等机械性能参数归一处理,从而通过数学模型来反映各环节的机械参数对系统整体的影响。
3、 摩擦和阻尼会降低效率,但是设计中会适当选择其参数,而不是越小越好,为什么?对摩擦而言,设计机械系统时,应尽量减少静摩擦和降低动、静摩擦之差值,以提高系统的精度、稳定性和快速响应性。
因此,机电一体化系统中,常常采用摩擦性能良好的塑料——金属滑动导轨、滚动导轨、滚珠丝杠、静、动压导轨;静、动压轴承、磁轴承等新型传动件和支承件,并进行良好的润滑。
适当的增加系统的惯量J 和粘性摩擦系数f 也有利于改善低速爬行现象,但惯量增加将引起伺服系统响应性能的降低;增加粘性摩擦系数f 也会增加系统的稳态误差,故设计时必须充分考虑,使其达到最好的效果 对阻尼而言,(1)当阻尼比ξ=0时,系统处于等幅持续振荡状态,因此系统不能无阻尼。
第二章工业机器人的机械结构和运动控制章节目录2.1 工业机器人的系统组成2。
1。
1 操作机2。
1.2控制器2.1.3示教器2.2工业机器人的技术指标学习目标导入案例课堂认知扩展与提高本章小结思考练习2.3 工业机器人的运动控制2.3.1 机器人运动学问题2.3.2机器人的点位运动…2。
3.3机器人的位置控制课前回顾何为工业机器人?工业机器人具有几个显著特点,分别是什么?工业机器人的常见分类有哪些,简述其行业应用。
学习目标认知目标*熟悉工业机器人的常见技术指标*掌握工业机器人的机构组成及各部分的功能*了解工业机器人的运动控制能力目标*能够正确识别工业机器人的基本组成*能够正确判别工业机器人的点位运动和连续路径运动导入案例国产机器人竞争力缺失关键技术是瓶颈众所周知,中国机器人产业由于先天因素,在单体与核心零部件仍然落后于日、美、韩等发达国家。
虽然中国机器人产业经过30 年的发展,形成了较为完善的产业基础,但与发达国家相比,仍存在较大差距,产业基础依然薄弱,关键零部件严重依赖进口。
整个机器人产业链主要分为上游核心零部件(主要是机器人三大核心零部件——伺服电机、减速器和控制系统,相当于机器人的“大脑")、中游机器人本体(机器人的“身体")和下游系统集成商(国内95% 的企业都集中在这个环节上)三个层面.课堂认知2.1 工业机器人的系统组成第一代工业机器人主要由以下几部分组成: 操作机、控制器和示教器。
对于第二代及第三代工业机器人还包括感知系统和分析决策系统,它们分别由传感器及软件实现。
工业机器人系统组成2.1.1 操作机操作机(或称机器人本体)是工业机器人的机械主体,是用来完成各种作业的执行机构。
它主要由机械臂、驱动装置、传动单元及内部传感器等部分组成。
关节型机器人操作机基本构造机器人操作机最后一个轴的机械接口通常为一连接法兰,可接装不同的机械操作装置,如夹紧爪、吸盘、焊枪等.(1) 机械臂关节型工业机器人的机械臂是由关节连在一起的许多机械连杆的集合体。
1. 在计算机和外部交换信息中,按数据传输方式可分为:串行通信和并行通信。
2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。
3. 在伺服系统中,在满足系统工作要求的情况下,首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度。
4. 一般来说,伺服系统的执行元件主要分为电磁式液压式气压式和其它等四大类型。
5. 在SPWM变频调速系统中,通常载波是等腰三角波,而调制波是正弦波6.异步交流电动机变频调速:a)基频(额定频率)以下的恒磁通变频调速,属于恒转矩调速方式。
b)基频(额定频率)以上的弱磁通变频调速,属于恒功率调速方式。
7. 开环步进电动机控制系统,主要由. 环形分配器功率驱动器步进电机等组成。
8. 实现步进电动机通电环形分配的三种常用方法是:1)计算机软件2)硬件分配,3)专用环形分配器9. 根据计算机在控制中的应用方式,把计算机控制系统分为四类:1)操作指导控制系统2)直接控制系统3)监督计算机控制系统4)分级计算机控制系统10.应用于工业控制的计算机主要有:1)单片机 2)PLC,3)总线工控机等类型。
11.干扰传播途径有二种方式,其中传导耦合方式:干扰信号能量以电压或电流的形式,通过金属导体传递。
12. 抑制电磁干扰的常用方法有屏蔽、隔离滤波接地合理布局和软件抗干扰技术。
13. 电场屏蔽----通常用铜、铝等导电性能良好的金属材料作屏蔽体,并应保持良好接地。
14.根据频率特性解释下列滤波器的作用:1)低通滤波器:只让低频成分通过,而高于截止频率成分受到抑制、衰减,不让通过。
2)带通滤波器:只让某一频带内的成分通过,而低于上截止频率成分和高于_下截止频率成分的成分抑制,不让通过。
一、填空(每空2分,共20分)1.机电一体化产品按用途可以划分为和2.控制及信息处理单元一般由控制计算机、和组成。
3.在小功率传动链中,为使总的折算惯量最小,各级传动比分配应遵守原则。
机电一体化1. 机电一体化的定义:在机械的主功能、动力功能、信息功能、控制功能基础上引入微电子技术,并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
2. 机电一体化一般包含:机电一体化产品(系统)和机电一体化技术两层含义。
3. 机电一体化产品的分类:按机电结合程度分类:✍机械电子化产品✍机械与电子融合的产品。
4. 机电一体化系统的构成:机械本体、检测传感部分、电子控制单元、执行器、动力源。
5. 执行元件:实现机电一体化系统主功能(三个目的功能):变换、传递、储存。
6. 机械本体(构造功能):机械本体包括机架、机械连接、机械传动等,它是机电一体化的基础,起着支撑系统中其他功能单元、传递运动和动力的作用。
7. 动力源(动力功能):是机电一体化产品的能量供应部分,其作用是按照系统控制要求,为系统提供能量和动力,使系统正常运行。
提供能量的方式包括电能、气能和液压能,以电能为主。
8. 传感检测单元(计测功能):对系统运行中所需要的本身和外界环境的各种参数及状态进行检测。
9. 共性关键技术:机械技术、传感检测技术、信息处理技术、自动控制技术、伺服驱动技术、系统总体技术。
10. 广义的接口功能有两种:一种是输入/输出;另一种是变换、调整。
11. 机电一体化系统(产品)的常用设计方法(三种)的区别:✍取代法(机电互补法):取代法就是用电气控制取代原系统中的机械控制机构。
✍整体设计法(融合法):将各构成要素有机结合为一体构成专用或者通用的功能部件(子系统),要素间的机电参数匹配比较充分。
✍组合法:选用各种标准功能模块组合设计成机电一体化系统。
12. 开发性设计、变异性设计、适应性设计有何异同:✍开发性设计:没有参照产品的设计,仅仅是根据抽象的设计原理和要求,设计出质量和性能方面满足目的要求的系统。
✍适应性设计(改进):是在总的方案原理基本保持不变的情况下,对现有产品进行局部更改,或用微电子技术代替原有的机械结构,或为了微电子控制进行局部适应性设计,以提高产品的性能和质量。
毕业论文论文题目学院专业年级学号学生姓名指导教师完成时间年月肇庆学院教务处制摘要:随着科学技术的不断快速发展,人们对生活质量、生产效率及安全性等方面的要求越来越高,而自动化控制系统以其能将人类从复杂、繁琐危险、的劳动环境中解放出来并大大提高控制效率等的众多优点被大家所接受并得到了广泛的推广应用,逐渐成为现在生活生产中必不可少的一种科技,因此该设计具有很深远的研究价值。
设计主要是一种基于A VR单片机控制,采用ATmega16的芯片,通过用H桥式控制PWM通过检测光脉冲数进行定位进行对减速电机的控制,从而实现对系统的位置控制。
设计的目的是通过一个位置控制系统来自动控制门得开关,比较手动的,自动控制更省时省力,更安全,而且增加了生活的乐趣。
设计的结果是:所设计的位置控制系统,能较为稳定地对电机进行控制,符合实验的要求。
关键词:AVR单片机H桥式控制减速电机Abstract:With the rapid development of science and technology, more and morepeople on the quality of life, production efficiency and safety aspects of the higher requirements, and the automatic control system for its many advantages canbe complex, tedious, dangerous from human labor environment to liberate and improve the control efficiency ofthe acceptedand popularized widely used, has gradually becomean essentialtechnology in the production of life now, so ithas very far-reachingresearch value of the design. Design is a A VR microcontroller based control, using ATmega16 chip, through the bridge control of PWM by detecting the pulsenumber of positioning control gear motor with H, in order toachieve position control system. The purpose of the design is througha position control system to automatic control door switches,compared with manual, automatic control more time-saving, more secure,and to increase the pleasures of life. The result of the design is: position control system design, can steadily control the motor, meets the test requirements.Keywords: A VR microcontroller H bridge control gear motor目录:第一章:绪论 (5)1.1、直流伺服电机的背景、原理及分类 (5)1.1.1:背景: (5)1.1.2:原理: (6)1.1.3:分类: (6)1.2、直流伺服电机的应用与意义 (7)1.2.1:应用: (7)1.2.2:意义: (7)1.3、国内外现状和发展趋势 (8)第二章:直流伺服电机(减速电机)的工作原理、结构及其基本特性 (10)2.1、直流伺服电机的工作原理、原理 (10)2.2、直流伺服电机的基本特性 (10)2.2.1、直流伺服电机的机械特性 (11)2.2.2、直流伺服电机的调节特性 (12)2.2.3、直流伺服电机的动态特性 (13)2.3、直流减速电机 (18)第三章:A VR单片机系统的结构概况 (19)3.1、单片机的基本组成结构 (19)3.2、A VR单片机的介绍 (21)3.3、ATmega16单片机的介绍 (23)第四章:A VR单片机实现位置控制 (27)4.1、设计的原理: (27)4.1.1、H桥电路 (27)4.2、设计的电路框图 (31)4.2.1、独立按键: (31)4.2.2、光电码盘: (31)4.2.3、A VR单片机最小系统 (32)4.2.4、H桥驱动 (32)4.2.5、直流电机 (33)第五章:总结 (33)参考文献: (34)致谢: (37)第一章:绪论1.1、直流伺服电机的背景、原理及分类1.1.1:背景:近半个世纪以来,随着科学技术的快速发展进步,关于直流伺服控制技术的各项研究已经慢慢地走向成熟,直流伺服控制系统也随之得到了很大的重视,在研究探讨中不断的进步,在系统性能要求较高以及市场的急切需求的情况下得到了更深层次的理解,得到了广大人们的广泛地应用。
