伺服原理及运动控制介绍2017

伺服机构工作原理
伺服机构是一种常见的控制系统，用于产生精确的运动。

它通常由电机、传感器、控制器和机械装置组成。

伺服机构的工作原理如下：
1. 传感器：伺服机构中的传感器被用来检测或测量系统输出的一些重要物理量，例如位置、速度或力量。

传感器可以是光电传感器、编码器、位移传感器等。

2. 控制器：伺服机构的控制器会接收传感器的反馈信息，并与用户输入的期望值进行比较。

通过比较反馈信号和期望值，控制器会生成一个误差信号。

3. 电机：误差信号将通过控制器发送到驱动电机。

电机可以根据误差信号来调整输出的力矩、角度或速度。

4. 机械装置：电机的输出将传递到机械装置，这是伺服机构的工作把手。

机械装置可以是一个转动轴、一个滑块或其他执行器，根据需求进行相应的运动。

5. 反馈回路：伺服机构中关键的一点是反馈回路。

电机的运动将会影响位置或速度传感器的读数，并将信息反馈给控制器。

控制器将根据传感器反馈的信息来调整输出，以实现对期望值的精确控制。

通过不断地测量、计算和调整，伺服机构能够实现准确的位置
或速度控制。

这使得伺服机构在各种应用中广泛使用，包括工业自动化、机器人、CNC机床、印刷设备等。

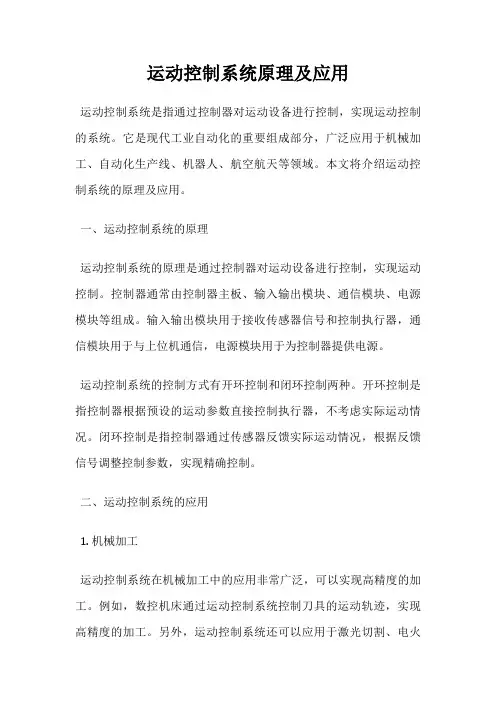

运动控制系统原理及应用运动控制系统是指通过控制器对运动设备进行控制，实现运动控制的系统。

它是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

本文将介绍运动控制系统的原理及应用。

一、运动控制系统的原理运动控制系统的原理是通过控制器对运动设备进行控制，实现运动控制。

控制器通常由控制器主板、输入输出模块、通信模块、电源模块等组成。

输入输出模块用于接收传感器信号和控制执行器，通信模块用于与上位机通信，电源模块用于为控制器提供电源。

运动控制系统的控制方式有开环控制和闭环控制两种。

开环控制是指控制器根据预设的运动参数直接控制执行器，不考虑实际运动情况。

闭环控制是指控制器通过传感器反馈实际运动情况，根据反馈信号调整控制参数，实现精确控制。

二、运动控制系统的应用1. 机械加工运动控制系统在机械加工中的应用非常广泛，可以实现高精度的加工。

例如，数控机床通过运动控制系统控制刀具的运动轨迹，实现高精度的加工。

另外，运动控制系统还可以应用于激光切割、电火花加工等领域。

2. 自动化生产线运动控制系统在自动化生产线中的应用也非常广泛。

例如，自动化装配线通过运动控制系统控制机械臂的运动，实现自动化装配。

另外，运动控制系统还可以应用于自动化包装、自动化检测等领域。

3. 机器人运动控制系统是机器人的核心控制系统，可以实现机器人的运动控制、路径规划、力控制等功能。

例如，工业机器人通过运动控制系统控制机械臂的运动，实现自动化生产。

另外，运动控制系统还可以应用于服务机器人、医疗机器人等领域。

4. 航空航天运动控制系统在航空航天领域中的应用也非常广泛。

例如，飞行控制系统通过运动控制系统控制飞机的姿态、速度等参数，实现飞行控制。

另外，运动控制系统还可以应用于卫星控制、火箭发射等领域。

运动控制系统是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

随着科技的不断发展，运动控制系统的应用将会越来越广泛。

伺服的工作原理
伺服的工作原理是通过传感器检测并测量系统的状态，然后将这些测量值与预设的目标值进行比较。

如果测量值与目标值存在偏差，控制器会发出控制信号，使电机根据反馈信号做出相应的调整，使系统恢复到目标值附近。

伺服系统通常由三个基本组件组成：控制器、执行器和反馈装置。

控制器是系统的核心，负责接收来自传感器的反馈信息，并将其与目标值进行比较，然后计算出控制信号。

执行器是控制信号的接收者，通常是电机或液压装置，它们将接收到的控制信号转化为机械运动。

反馈装置用于监测执行器的运动状态，并将其转化为反馈信号，反馈给控制器进行实时调整。

在伺服系统中，控制器的设计是至关重要的。

控制器通常采用比例积分微分（PID）控制器，通过对误差的比例、积分和微
分进行加权，来计算控制信号。

其工作原理是根据当前的误差状态和误差变化率来调整控制信号，使系统能够稳定地接近目标值。

伺服系统的关键在于反馈机制，它实现了系统的闭环控制。

反馈装置通过监测执行器的运动状态，将实际测量值反馈给控制器。

控制器根据反馈信号进行实时调整，以便使系统尽可能地接近目标值。

通过持续的反馈和调整，伺服系统能够响应外部干扰，并保持系统在变化之间稳定运行。

总而言之，伺服的工作原理是通过传感器检测系统的状态，并与预设的目标值进行比较，然后通过控制器计算控制信号，使
执行器根据反馈信号进行调整，以使系统接近目标值。

通过持续的反馈和调整，伺服系统能够实现闭环控制，稳定地运行并应对外部干扰。

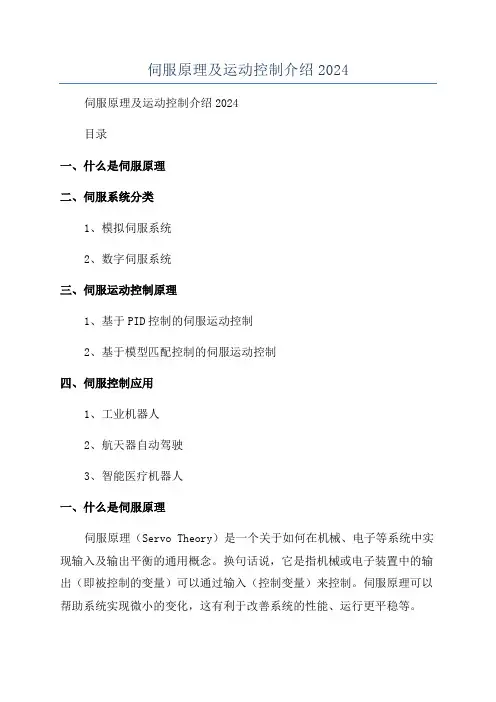

伺服原理及运动控制介绍2024
伺服原理及运动控制介绍2024
目录
一、什么是伺服原理
二、伺服系统分类
1、模拟伺服系统
2、数字伺服系统
三、伺服运动控制原理
1、基于PID控制的伺服运动控制
2、基于模型匹配控制的伺服运动控制
四、伺服控制应用
1、工业机器人
2、航天器自动驾驶
3、智能医疗机器人
一、什么是伺服原理
伺服原理（Servo Theory）是一个关于如何在机械、电子等系统中实现输入及输出平衡的通用概念。

换句话说，它是指机械或电子装置中的输出（即被控制的变量）可以通过输入（控制变量）来控制。

伺服原理可以帮助系统实现微小的变化，这有利于改善系统的性能、运行更平稳等。

二、伺服系统分类
伺服系统分为模拟伺服系统和数字伺服系统两大类。

1、模拟伺服系统
模拟伺服系统由模拟伺服控制器构成，是由模拟电路实现的伺服控制器。

模拟伺服控制器输入的是模拟信号，输出的是模拟信号。

根据工作原理的不同，模拟伺服控制器又可分为频率控制系统和比例控制系统。

2、数字伺服系统
数字伺服系统由数字伺服控制器构成，是由微处理器实现的数字控制系统，其输入的是数字信号，输出的也是数字信号。

伺服放大器原理及功能介绍伺服放大器（Servo Amplifier）是一种用来控制电机或执行器的电子设备。

它可以根据输入信号的变化，调整输出信号的幅值或相位，以实现对电机或执行器的精确控制。

在很多自动化系统中，伺服放大器是关键的控制组件，可用于实现运动控制、位置控制、力控制等功能。

伺服放大器的原理是通过负反馈控制来实现精确的位置或速度控制。

通常情况下，伺服放大器会接收一个控制信号，该信号可以是电压、电流或脉冲等形式。

根据这个控制信号，伺服放大器会输出一个相应的信号来驱动电机或执行器。

同时，伺服放大器会不断监测输出的位置或速度，并与输入的控制信号进行比较，通过不断调整输出信号的幅值或相位，使得输出的位置或速度与输入信号的要求尽可能地一致。

1.位置控制：伺服放大器可以通过对输入信号进行处理，实现对电机或执行器的位置控制。

一般来说，位置控制可以通过控制输入信号的幅值和相位来实现。

当输入信号达到一定的幅值时，伺服放大器会输出相应的信号来驱动电机或执行器，使其移动到相应的位置。

通过不断监测输出的位置，并与输入信号进行比较，伺服放大器可以自动调整输出信号的幅值和相位，以实现更加准确的位置控制。

2.速度控制：除了位置控制，伺服放大器还可以实现对电机或执行器的速度控制。

通过控制输入信号的幅值和相位，伺服放大器可以调整输出信号的频率和幅值，从而控制电机或执行器的运动速度。

当输入信号的幅值和相位发生变化时，伺服放大器可以快速地调整输出信号的频率和幅值，以实现对电机或执行器速度的准确控制。

3.力控制：对一些应用来说，精确控制电机或执行器的力量是非常重要的。

伺服放大器可以通过调整输出信号的幅值和相位，实现对电机或执行器的力量控制。

当输入信号的幅值发生变化时，伺服放大器会自动调整输出信号的幅值和相位，以匹配输入信号的变化，从而实现对电机或执行器力量的准确控制。

4.压力控制：在一些应用中，需要对电机或执行器的输出压力进行控制。

交流伺服工作原理
伺服工作原理是指一种能够实时控制输出位置、速度和力量的电动执行机构。

它主要由伺服电动机、编码器、控制器和电源等组成。

在工作过程中，电源为伺服电动机提供电力。

伺服电动机内部的转子与编码器相连接，编码器可以实时检测电动机的转子位置，并将其信息反馈给控制器。

控制器则根据编码器反馈的位置信息和设定的目标位置，来调节电动机的输出力和速度。

通过不断地调整输出位置和速度，控制器使电机逐渐接近设定的目标位置，从而实现精确的位置控制。

控制器使用PID（比例-积分-微分）算法来计算电动机的输出
力和速度。

通过比较编码器反馈的实际位置和目标位置的差异，PID算法可以计算出控制电机所需要的力量和速度调整值。

这
些调整值通过电源供给给电动机，从而实现闭环控制。

总结起来，伺服工作原理就是通过传感器（编码器）不断地反馈实际位置信息，控制器根据反馈信息和目标位置来调整输出力和速度，从而实现精确控制伺服电机的运动。

这种原理被广泛应用于工业自动化、机器人、CNC机床等领域。

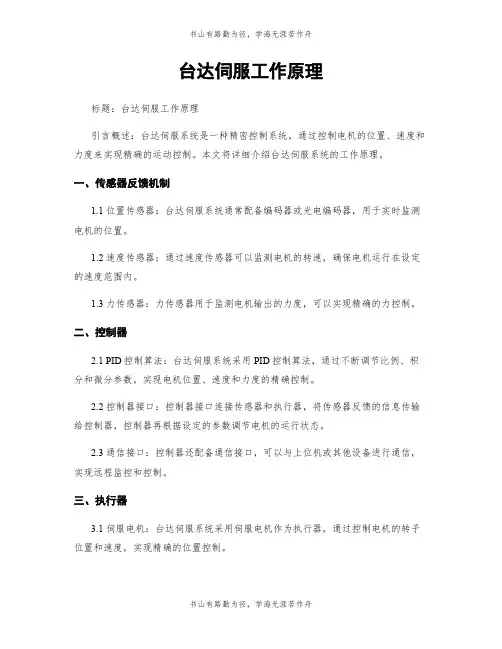

台达伺服工作原理标题：台达伺服工作原理引言概述：台达伺服系统是一种精密控制系统，通过控制电机的位置、速度和力度来实现精确的运动控制。

本文将详细介绍台达伺服系统的工作原理。

一、传感器反馈机制1.1 位置传感器：台达伺服系统通常配备编码器或光电编码器，用于实时监测电机的位置。

1.2 速度传感器：通过速度传感器可以监测电机的转速，确保电机运行在设定的速度范围内。

1.3 力传感器：力传感器用于监测电机输出的力度，可以实现精确的力控制。

二、控制器2.1 PID控制算法：台达伺服系统采用PID控制算法，通过不断调节比例、积分和微分参数，实现电机位置、速度和力度的精确控制。

2.2 控制器接口：控制器接口连接传感器和执行器，将传感器反馈的信息传输给控制器，控制器再根据设定的参数调节电机的运行状态。

2.3 通信接口：控制器还配备通信接口，可以与上位机或其他设备进行通信，实现远程监控和控制。

三、执行器3.1 伺服电机：台达伺服系统采用伺服电机作为执行器，通过控制电机的转子位置和速度，实现精确的位置控制。

3.2 伺服减速器：伺服减速器用于降低电机的转速，提高输出扭矩，同时保证电机的运行稳定性。

3.3 伺服驱动器：伺服驱动器将控制器发送的信号转换为电机的运行信号，控制电机的转速和位置。

四、反馈控制系统4.1 闭环控制：台达伺服系统采用闭环控制系统，通过不断比较实际输出与设定值之间的差异，调节电机的运行状态，实现精确的位置控制。

4.2 反馈延迟：反馈延迟是闭环控制系统中常见的问题，台达伺服系统通过优化算法和传感器的灵敏度，降低反馈延迟，提高控制精度。

4.3 稳定性分析：台达伺服系统在设计时考虑了系统的稳定性，通过合理的参数设置和控制策略，保证系统在各种工况下都能稳定运行。

五、应用领域5.1 工业自动化：台达伺服系统广泛应用于工业自动化领域，如机床、包装设备、搬运机器人等，实现精确的位置控制和高效的生产。

5.2 机器人领域：台达伺服系统在机器人领域也有着重要的应用，通过精确的控制和反馈机制，实现机器人的灵活运动和高效操作。

伺服工作原理
伺服工作原理是指通过运用反馈控制原理，使系统能够实时地根据所需输出值进行调整和校正，以达到精确控制输出的目的。

伺服系统主要包括信号调整器、执行器和反馈装置三个主要组成部分。

其中，信号调整器负责将输入信号进行放大、加工和调整，生成合适的控制信号。

执行器接收来自信号调整器的控制信号，并将其转化为相应的动作或力，以实现所需的运动或输出。

反馈装置监测执行器的输出，并将实际输出值反馈给信号调整器，用于校正和调整控制信号，以使输出更加准确。

在伺服系统中，最常见的反馈装置是编码器。

编码器通过测量旋转角度或线性位移的变化来获取系统的实际输出值，并将其转化为脉冲信号输出。

这些脉冲信号回传给信号调整器，用于比较和校正与期望输出值之间的差距，并生成修正后的控制信号。

当系统工作时，信号调整器将输入信号与反馈信号进行比较，并生成误差信号。

误差信号经过放大和滤波处理后，送入执行器，使其作出相应的调整。

执行器将调整后的输出力或运动传递到负载上，实现所需的运动或输出。

通过反复的比较和调整过程，伺服系统能够实现精确控制输出，并能够在外界干扰或负载变化的情况下自动校正。

伺服系统广泛应用于工业自动化、机器人技术、机械加工、医疗设备等领域，为各种精密控制提供强大支持。

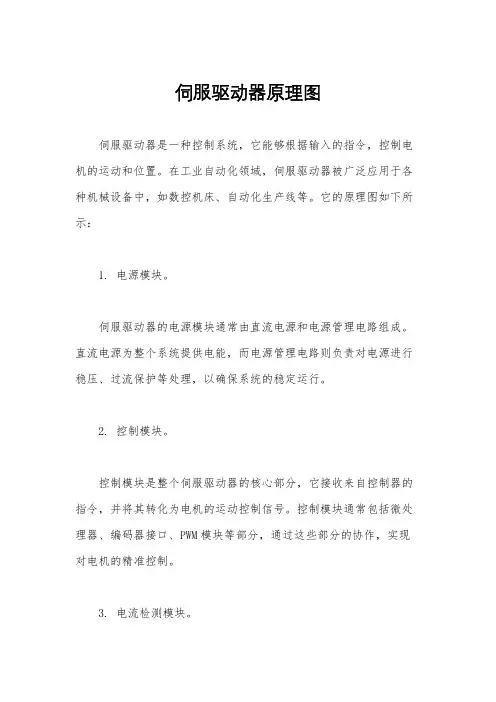

伺服驱动器原理图伺服驱动器是一种控制系统，它能够根据输入的指令，控制电机的运动和位置。

在工业自动化领域，伺服驱动器被广泛应用于各种机械设备中，如数控机床、自动化生产线等。

它的原理图如下所示：1. 电源模块。

伺服驱动器的电源模块通常由直流电源和电源管理电路组成。

直流电源为整个系统提供电能，而电源管理电路则负责对电源进行稳压、过流保护等处理，以确保系统的稳定运行。

2. 控制模块。

控制模块是整个伺服驱动器的核心部分，它接收来自控制器的指令，并将其转化为电机的运动控制信号。

控制模块通常包括微处理器、编码器接口、PWM模块等部分，通过这些部分的协作，实现对电机的精准控制。

3. 电流检测模块。

电流检测模块用于监测电机的电流情况，以实现对电机的电流控制。

通过对电机电流的监测和调节，可以确保电机在工作过程中不会因为电流过大而损坏。

4. 速度控制模块。

速度控制模块用于监测电机的转速，并根据系统要求对其进行调节。

通过对电机的速度进行精准控制，可以实现对工作过程的精准控制。

5. 位置控制模块。

位置控制模块是伺服驱动器中最关键的部分之一，它用于监测电机的位置，并根据系统要求对其进行调节。

通过对电机位置的监测和调节，可以实现对工作过程的精准控制。

6. 保护模块。

保护模块是为了确保整个伺服驱动器系统的安全运行而设计的。

它通常包括过流保护、过压保护、过热保护等功能，以保护电机和整个系统不受损坏。

伺服驱动器的原理图是整个系统的核心，它通过各个模块的协作，实现对电机的精准控制，从而实现对工作过程的精准控制。

在工业自动化领域，伺服驱动器的应用将会越来越广泛，它将成为工业生产中不可或缺的重要组成部分。

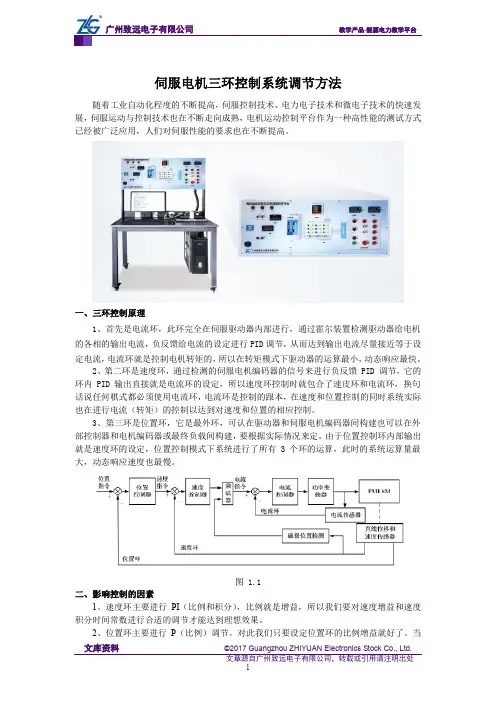

伺服电机三环控制系统调节方法随着工业自动化程度的不断提高，伺服控制技术、电力电子技术和微电子技术的快速发展，伺服运动与控制技术也在不断走向成熟，电机运动控制平台作为一种高性能的测试方式已经被广泛应用，人们对伺服性能的要求也在不断提高。

一、三环控制原理1、首先是电流环，此环完全在伺服驱动器内部进行，通过霍尔装置检测驱动器给电机的各相的输出电流，负反馈给电流的设定进行PID调节，从而达到输出电流尽量接近等于设定电流，电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

2、第二环是速度环，通过检测的伺服电机编码器的信号来进行负反馈 PID 调节，它的环内 PID 输出直接就是电流环的设定，所以速度环控制时就包合了速皮环和电流环，换句话说任何棋式都必须使用电流环，电流环是控制的跟本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。

3、第三环是位置环，它是最外环，可认在驱动器和伺服电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建，要根据实际情况来定。

由于位置控制环内部输出就是速度环的设定，位置控制模式下系统进行了所有 3 个环的运算，此时的系统运算量最大，动态响应速度也最慢。

图 1.1二、影响控制的因素1、速度环主要进行PI（比例和积分），比例就是增益，所以我们要对速度增益和速度积分时间常数进行合适的调节才能达到理想效果。

2、位置环主要进行P（比例）调节。

对此我们只要设定位置环的比例增益就好了。

当进行位置模式需要调节位置环时，最好先调节速度环，位置环、速度环的参数调节没有什么固定的数值，要根据外部负载的机械传动连接方式、负载的运动方式、负载惯量、对速度、加速度要求以及电机本身的转子惯量和输出惯量等等很多条件来决定，调节的简单方法是在根据外部负载的情况进行大体经验的范围内将增益参数从小往大调，积分时间常数从大往小调，以不出现震动超调的稳态值为最佳值进行设定。

伺服系统的工作原理
伺服系统是一种能够实现精确位置控制的系统，其工作原理主要包括传感器、控制器和执行器三个部分。

首先，伺服系统通过传感器实时监测所控制对象的状态，例如位置、速度、加速度等。

常用的传感器有编码器、光电开关、位移传感器等。

传感器将所监测到的信息转化为电信号，并传送给控制器。

其次，控制器是伺服系统的核心部分，它接收传感器传来的电信号，在内部进行计算和处理，并根据控制算法生成相应的控制策略。

控制器通常由微处理器、运算芯片和存储器等组成，具有高速、高精度和高稳定性的特点。

最后，执行器是伺服系统中负责实际驱动对象运动的部分，常见的执行器有伺服电机、液压缸、气动马达等。

控制器通过输出电信号来控制执行器的工作状态，从而实现对所控制对象的精确运动控制。

整个伺服系统的工作流程如下：传感器检测所控制对象的状态并将信息传送给控制器；控制器根据传感器的信号计算得出控制策略，并输出相应的控制信号；执行器根据控制信号执行相应的动作，将所控制对象带到目标位置或实现目标速度。

总的来说，伺服系统通过传感器对所控制对象进行实时监测，控制器计算得出控制策略，通过控制信号驱动执行器实现对对
象的精确位置控制。

这种工作原理使得伺服系统在许多工业领域中得到广泛应用，例如机械加工、自动化生产线等。

伺服驱动系统原理
伺服驱动系统的工作原理主要包含以下几个步骤：
1. 输入信号处理：伺服驱动系统接收来自控制器的输入信号，这些信号通常是模拟或数字信号。

输入信号经过处理后将传递给驱动器。

2. 反馈信号采集：伺服驱动系统通过反馈装置采集伺服电机的位置或速度信息。

这些反馈信号将用于控制伺服电机的运动。

3. 误差计算：伺服驱动系统将输入信号和反馈信号进行比较，计算出误差。

误差是控制器用来调整驱动器输出信号的基础。

4. 功率驱动单元：功率驱动单元通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

再通过三相正弦PWM电压型逆变器变频来驱动交流伺服电机。

这个过程可以简单的理解为AC-DC-AC的过程。

5. 控制方式：伺服驱动器一般都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。

总的来说，伺服驱动系统是一个非常复杂的系统，其工作原理涉及多个环节和步骤。

如需了解更多信息，建议查阅相关文献或咨询专业人士。

伺服电机的工作原理伺服电机是一种能够根据控制信号对转速和位置进行精确控制的电机。

它在工业自动化、机器人、数控机床等领域得到广泛应用。

伺服电机的工作原理是通过使用反馈系统来实现动态控制，以精确控制电机的位置和速度。

伺服电机的基本组成部分包括驱动器、电机、编码器和控制器。

驱动器负责接收来自控制器的指令，并根据指令控制电机的转速和位置。

编码器用来感知电机的转角和位置，并将这些信息反馈给控制器，以便实现闭环控制。

控制器根据编码器的反馈信息和控制信号的设定值，计算出驱动器应该输出的电流和电压。

在开环控制方式下，控制器根据设定值（例如转速或位置）生成相应的控制信号，并将该信号发送给驱动器。

驱动器根据控制信号输出相应的电流和电压，电机根据驱动器的输出进行工作。

但是由于无法感知电机的实际转速和位置，开环控制往往存在误差和不稳定性。

而在闭环控制方式下，编码器可以感知电机的转角和位置，并将这些信息反馈给控制器。

控制器通过对比编码器反馈的实际值和设定值，计算出驱动器应该输出的电流和电压，以校正电机的转速和位置。

通过不断进行反馈调整，闭环控制能够实现对电机的精确控制，提高了系统的稳定性和精度。

闭环控制的基本原理是比较电机的实际状态和期望状态，通过控制器计算出驱动器的输出信号，使电机逐渐接近期望状态。

控制器会根据编码器的反馈信息和控制信号的设定值，通过比例、积分和微分等运算，不断调整驱动器的输出电流或电压，以使电机达到期望的转速和位置。

这种反馈迭代的过程能够使电机的运动趋向于稳定，减小误差，并提高控制精度。

在伺服电机的工作中，还会涉及到几个重要的概念，如误差补偿、控制参数和控制模式。

误差补偿是指控制器根据编码器反馈的误差信息，来调整输出信号，减小误差。

控制参数是指根据实际需要对控制器进行调整的参数，例如比例增益、积分时间、微分时间等。

控制模式一般有位置控制模式、速度控制模式和力控制模式等，根据具体应用需求选择合适的模式。

伺服系统的工作原理伺服系统是一种能够精确控制运动位置、速度和加速度的系统，它在工业自动化、机器人、数控机床等领域得到了广泛的应用。

伺服系统的工作原理主要包括传感器、控制器和执行器三个部分。

首先，传感器是伺服系统的感知器官，它可以实时地感知运动位置、速度和加速度等参数，并将这些参数反馈给控制器。

常用的传感器包括编码器、光栅尺、霍尔传感器等，它们能够将机械运动转换成电信号，从而实现对运动状态的实时监测。

其次，控制器是伺服系统的大脑，它根据传感器反馈的信息，通过内部的控制算法计算出控制指令，并将指令发送给执行器。

控制器通常采用微处理器或者数字信号处理器，它能够实时地对传感器反馈的信息进行处理，从而保证系统对运动状态的精准控制。

最后，执行器是伺服系统的执行器官，它根据控制器发送的指令，驱动负载实现精确的运动控制。

常见的执行器包括伺服电机、液压缸、气动马达等，它们能够根据控制器发送的脉冲信号，精准地控制负载的位置和速度。

总的来说，伺服系统的工作原理可以简单概括为，传感器感知运动状态，控制器计算控制指令，执行器驱动负载实现精确的运动控制。

这种闭环控制系统能够实现对运动状态的高精度控制，从而满足工业自动化和机器人等领域对运动精度的要求。

在实际应用中，伺服系统的工作原理可以根据具体的控制要求进行调整和优化，例如采用不同的传感器、控制算法和执行器等，以适应不同的工程需求。

因此，了解伺服系统的工作原理对于工程师和技术人员来说至关重要，它能够帮助他们更好地设计和应用伺服系统，从而提高生产效率和产品质量。

综上所述，伺服系统的工作原理是一个涉及传感器、控制器和执行器的闭环控制系统，它能够实现对运动状态的高精度控制。

通过对伺服系统工作原理的深入了解，我们能够更好地应用和优化伺服系统，从而推动工业自动化和智能制造的发展。

交流伺服驱动器原理及调试伺服驱动器是控制伺服电机运动的关键元件之一、它通过接收指令信号，控制电机旋转角度和速度，以实现精确运动控制。

本文将详细介绍伺服驱动器的基本原理和调试方法。

一、伺服驱动器原理伺服驱动器主要由电源模块、控制模块和功率模块组成。

1.电源模块：伺服驱动器需要提供恒定的直流电压来供电，电源模块负责将交流电转换为适宜的直流电压，并提供给控制模块和功率模块。

2.控制模块：控制模块接收来自外部的控制信号，根据信号的特点确定电机转动的速度和角度。

通常，该模块包括信号接收、信号处理和信号解析等功能。

3.功率模块：功率模块根据控制模块的指令，控制电机的转速和转向。

它通过控制电机的电流和电压，确保电机按预定的速度和角度运动。

伺服驱动器工作的基本原理是：控制模块接收来自主控制器的指令信号，通过信号处理和解析，确定电机的转速和角度。

然后，控制模块将控制指令转化为控制信号，通过功率模块将信号发送给电机。

电机根据电流和电压的变化，以预定的速度和角度运动。

二、伺服驱动器调试方法伺服驱动器的调试对于保证电机的正常运行至关重要。

以下为基本的调试步骤和方法：1.电源设置：为避免电压或电流波动对电机运行的影响，需要调整电源模块的输出电压和电流。

一般情况下，伺服驱动器需要稳定的直流电源供应。

2.信号接收设置：根据伺服驱动器的规格要求，设置信号接收模块。

这是确保控制模块能够准确接收和处理主控制器发出的指令信号的关键。

3.参数设置：在调试过程中，需要根据具体要求，设置伺服驱动器的工作参数，包括速度范围、加减速时间和电流限制等。

4.速度和角度调整：通过主控制器发送指令信号，观察电机的实际转速和角度。

根据实际情况，适当调整控制模块的参数，以达到所需的运动精度和速度。

5.反馈调整：伺服驱动器通常都配备有反馈系统（如编码器），用于实时检测电机的转速和位置。

根据反馈信号，可以调整控制模块的参数，以消除误差和稳定电机的运动。

6.故障诊断：在调试过程中，有时会遇到一些故障，如电机无法运转、速度不稳定等。

交流伺服驱动器原理及调试伺服驱动器是一种控制电机运动的装置，它通过感知电机输出的转矩和速度，并根据控制输入信号进行反馈和调整，从而实现精确的运动控制。

在本文中，我将详细介绍伺服驱动器的原理和调试过程。

一、伺服驱动器的工作原理伺服驱动器由控制电路和功率电路两部分组成。

控制电路用于接收控制信号，感知电机输出的信息，并将反馈信号传递给控制器。

功率电路则将控制信号转换为适合电机的驱动信号，并通过功率放大器将电源电压放大到足够的电压和电流水平。

控制电路中包含两个重要的元素：编码器和PID控制器。

编码器用于感知电机的转矩和速度，并将信号传递给PID控制器。

PID控制器根据编码器信号和设定值之间的差异进行计算，并生成误差信号。

这个误差信号被发送到功率电路中，用于调整电机的转矩和速度。

调试伺服驱动器时，首先需要在控制电路中设置PID控制器的参数。

PID控制器的三个参数分别是比例（P）、积分（I）和微分（D）常数，它们影响着控制系统的响应速度、稳定性和超调量。

调试过程中，可以通过逐步增大或减小这些参数的值，并观察电机的响应情况，以找到最佳的参数设置。

除了PID控制器的参数调整，还需要校准编码器的零点和量程。

编码器的零点是指电机在没有运动时，编码器输出的位置信号。

校准零点时，需要将电机转到一个已知位置，并对应的编码器信号进行调整，使它们相等。

量程校准是指编码器输出信号的最大和最小值。

校准等级时，需要让电机转到最大和最小位置，并对应的编码器信号进行调整，使它们达到最大和最小值。

二、伺服驱动器的调试过程伺服驱动器的调试分为软件调试和硬件调试两个部分。

软件调试主要包括PID控制器参数的调整和编码器校准。

在调整PID参数时，可以通过实验的方式逐步调整P、I和D参数的值，并观察电机的响应情况，直到达到理想的运动效果。

编码器的校准可以通过调整零点和量程来完成，并确保编码器输出的信号与电机实际位置的对应关系正确。

硬件调试主要包括功率电路的调整和电机的连接。

9__交流伺服驱动器原理及调试一、交流伺服驱动器原理交流伺服驱动器是控制伺服电机运行的装置，通过对伺服电机的控制来实现位置和速度的精确控制。

交流伺服驱动器包含了控制电路、功率电路和信号输入输出模块。

控制电路是交流伺服驱动器的核心，其主要功能是对输入的命令信号进行解析，并输出相应的控制信号给伺服电机。

控制电路一般采用数字信号处理器(DSP)或者可编程逻辑器件(FPGA)进行实现，通过对位置和速度信号的处理，输出电机相应的转矩和速度。

功率电路是将控制信号转化为适合伺服电机工作的高电压、大电流信号。

一般来说，功率电路由三相的PWM(inverter)、直流均压드라이버(voltage driver)以及三相电机组成。

PWM负责将电源直流电转化为三相线电压，而直流均压드라이버则将PWM输出的线电压转化为直流电，并稳定输出。

信号输入输出模块是用于与外部设备进行通信的接口，可以接收各种指令信号，控制伺服电机的启停、速度、位置和运动方向等。

二、交流伺服驱动器调试方法1.硬件连接检查：首先检查驱动器与电机之间的连接是否正确，包括电源和信号线是否连接正确，驱动器是否与控制器相连，并确保各个连接口的接触良好。

2.电机参数配置：根据具体的电机型号和驱动器的要求，配置驱动器的电机参数，主要包括极性、转矩常数、转矩限制和速度限制等。

正确的参数配置能够保证电机的正常运行。

3.模式选择：根据具体的应用需求，选择适当的驱动模式，包括位置模式、速度模式和力矩模式等。

不同的模式有不同的控制方式，需要根据实际情况进行选择。

4.零位校准：在运动控制之前，需要对电机进行零位校准，使其回到初始位置。

可以通过手动运动或者自动零位的方式来进行校准。

5.参数调整：根据具体的运动要求，调整驱动器的参数，包括速度环和位置环的参数。

通过合理的参数调整，可以提高电机的控制精度和运动平稳性。

6.故障排查：在调试过程中，如果发现电机无法正常运行或者出现其他异常情况，需要进行故障排查。
