用电检查（稽查）员-中级工练习题库及参考答案一、单选题（共39题，每题1分，共39分）1.线圈磁场方向的判断方法用（）。
A、直导线右手定则B、螺旋管右手定则C、左手定则D、右手发电机定则正确答案：B2.重要客户清单由（）进行发布。
A、地市级供电局营销B、省公司营销部C、网公司营销部D、县级供电公司营销部正确答案：C3.两个并联在10V电路中的电容器是10μF，现在将电路中电压升高至20V，此时每个电容器的电容将（）。
A、减少B、不变C、增大D、先增大后减小正确答案：B4.在穿心互感器的接线中，一次相线如果在互感器上绕四匝，则互感器的实际变比将是额定变比的（）。
A、1／5倍B、5倍C、1／4倍D、4倍正确答案：C5.重要客户供电电源切换时间和切换方式要满足其（）的要求。
A、允许中断供电时间B、允许过载时间C、线路瞬时冲击电压D、允许工作电流正确答案：A6.因供电设施临时检修需要停电时，供电企业应当提前（）小时通知重要用户。
A、24B、8C、12D、16正确答案：A7.多油式高压断路器中的油起（）作用。
A、灭弧B、绝缘C、绝缘和灭弧D、绝缘和冷却正确答案：C8.用户不得私自移动表位，否则按《供电营业规则》规定对居民客户收取（）元/次。
A、500B、5000C、3000D、300正确答案：A9.下列缺陷中能够由工频耐压试验考核的是（）。
A、绕组匝间绝缘损伤B、高压绕组与高压分接引线之间绝缘薄弱C、高压绕组与低压绕组引线之间的绝缘薄弱D、外绕组相间绝缘距离过小正确答案：C10.作用于电力系统的过电压，按其起因及持续时间大致可分为（）。
A、大气过电压、工频过电压B、大气过电压、工频过电压、谐振过电压、操作过电压C、大气过电压、操作过电压D、大气过电压、工频过电压、谐振过电压正确答案：B11.电路中产生并维持电位差的能源叫（）。
A、电流B、电动势C、电源D、电压正确答案：C12.为了切实保证职工在生产中的安全和健康、电力系统、发供配电设备的安全运行，结合电力生产多年来的实践经验，制定电业安全工作规程(发电厂和变电所电气部分)。

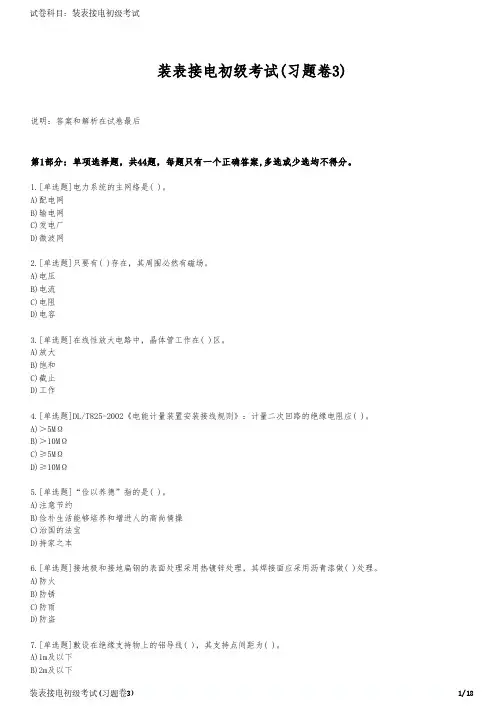

装表接电初级考试(习题卷3)说明：答案和解析在试卷最后第1部分：单项选择题，共44题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]电力系统的主网络是( )。
A)配电网B)输电网C)发电厂D)微波网2.[单选题]只要有( )存在，其周围必然有磁场。
A)电压B)电流C)电阻D)电容3.[单选题]在线性放大电路中，晶体管工作在( )区。
A)放大B)饱和C)截止D)工作4.[单选题]DL/T825-2002《电能计量装置安装接线规则》：计量二次回路的绝缘电阻应( )。
A)＞5MΩB)＞10MΩC)≥5MΩD)≥10MΩ5.[单选题]“俭以养德”指的是( )。
A)注意节约B)俭朴生活能够培养和增进人的高尚情操C)治国的法宝D)持家之本6.[单选题]接地极和接地扁钢的表面处理采用热镀锌处理，其焊接面应采用沥青漆做( )处理。
A)防火B)防锈C)防雨D)防盗7.[单选题]敷设在绝缘支持物上的铝导线( )，其支持点间距为( )。
C)6m及以下D)12m及以下8.[单选题]架空接户线的档距不大于()，否则应加装中间杆。
A)15mB)20mC)25mD)30m9.[单选题]《国家电网公司关于简化业扩手续提高办电效率深化为民服务的工作意见》低压非居民客户提交的申请资料：报装申请单；( )；房屋产权证明(复印件)或其它证明文书。
A)项目批复（核准、备案）文件B)客户有效身份证明C)土地权属证明文件D)客户用电主体证明10.[单选题]电容式电压互感器的检定周期不得超过( )。
A)2年B)4年C)5年D)10年11.[单选题]用电负荷按国民经济行业分为四类，其中不对的是( )。
A)工业用电B)农业用电C)交通运输用电D)商业用电12.[单选题]临时用电的用户，应安装用电计量装置。
对不具备安装条件的，可按其用电容量、( )、规定的电价计收电费。
A)用电性质B)用电类别C)使用时间D)使用地点13.[单选题]电流互感器二次回路编号A431，第三个数字“1”表示（ ）。

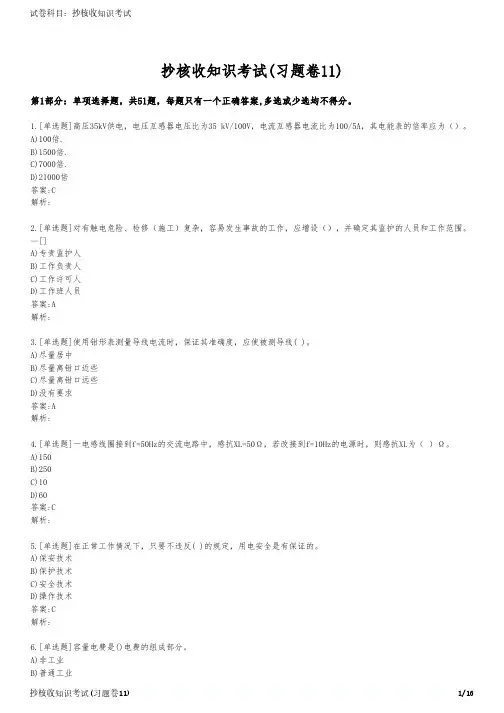

抄核收知识考试(习题卷11)第1部分：单项选择题，共51题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]高压35kV供电，电压互感器电压比为35 kV/100V，电流互感器电流比为100/5A，其电能表的倍率应为（）。
A)100倍.B)1500倍.C)7000倍.D)21000倍答案:C解析:2.[单选题]对有触电危险、检修（施工）复杂，容易发生事故的工作，应增设（），并确定其监护的人员和工作范围。
--[]A)专责监护人B)工作负责人C)工作许可人D)工作班人员答案:A解析:3.[单选题]使用钳形表测量导线电流时，保证其准确度，应使被测导线( )。
A)尽量居中B)尽量离钳口近些C)尽量离钳口远些D)没有要求答案:A解析:4.[单选题]一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=10Hz的电源时，则感抗XL为（ ）Ω。
A)150B)250C)10D)60答案:C解析:5.[单选题]在正常工作情况下，只要不违反( )的规定，用电安全是有保证的。
A)保安技术B)保护技术C)安全技术D)操作技术答案:C解析:C)大工业D)非居民答案:C解析:7.[单选题]自2015年7月1号起，农村“五保户”免费电量每户每年设置免费电量为（ ）。
A)240千瓦时B)120千瓦时C)360千瓦时D)480千瓦时答案:B解析:8.[单选题]对于( )客户，接入远程实时费控系统，与客户签订补充协议，参照购电制客户约定通知方式和停电期限。
A)银行托收B)银行汇款C)银行代扣D)银行代收答案:C解析:9.[单选题]用户连续( )不用电，也不申请办理暂停用电手续者，供电企业须以销户终止其用电。
用户需再用电时，按新装用电办理。
出自《供电营业规则》,A)八个月B)七个月C)五个月D)六个月答案:D解析:10.[单选题]《电力法》中所指的电价是（ ）。
,A)电力生产企业的上网电价、电网销售电价B)电力生产企业的生产成本电价、电网销售电价C)电力企业的上网电价、电网间的互供电价、电网的销售电价D)电力生产企业的生产成本电价、电网购电价、电网销售电价答案:C解析:11.[单选题]Ⅲ类计电能计量装置电压互感器二次压降应不大于额定二次电压的()。
用电客户受理员-初级工题库（附答案）一、单选题（共40题，每题1分，共40分）1.服务调度员负责将计划停电延期信息告知( )，由95598做好客户解释工作。
A、设备运维人员B、95598C、服务调度员D、配调调度员正确答案：B2.根据《南方电网公司强化客户全方位服务“三项机制”重点工作意见》，加强业务满意度评价，（）组织对营业厅、95598服务等业务的满意度测评A、市场营销部B、营销稽查中心C、客服中心D、服务调度正确答案：C3.客户查询故障停电信息时，以下服务用语有待改善的是（）A、很抱歉，由于线路检修（或其他原因）X区域停电，大约在X时恢复供电，停电给您带来不便，请您谅解。
B、请您放心，我们会在X小时后排除故障。
C、很抱歉，我们的抢修车已派出，请您放心，我帮您再协调一下。
D、线路检修不懂什么时候送电。
正确答案：D4.2021年居民每户年用电量第二档（）。
A、2760千瓦时＜每户年用电量≤4440千瓦时B、2760千瓦时≤每户月用电量≤4440千瓦时C、2760千瓦时≤每户年用电量＜4440千瓦时D、≥2040千瓦时正确答案：A5.在停电集中监控作业指导书里，异常处置及服务调度作业步骤中针对故障停电及客户报障的作业标准描述：对停电时间超过8小时、客户反映意见较大或存在服务风险时，马上电话联系抢修（）跟进，同时上报客户服务中心主任。
A、抢修主管部门负责人B、停电负责人C、服务调度D、客户服务中心主任正确答案：A6.《中华人民共和国电力法》第六十条规定：电力运行事故因（）原因造成的，电力企业不承担赔偿责任。
A、不可抗力和用户自身的过错B、电力系统瓦解C、电力线路故障D、除电力部门差错外的正确答案：A7.根据《中国南方电网有限责任公司市场营销业务模型说明书(2016版)第二篇客户服务管理分册》中，（）是指客户服务人员或客服工程师在工作过程中主动收集提炼具有代表性及指导、启发、帮助作用的政策法规、业务知识、服务案例，经审核后更新知识库的内容，保证客户服务知识库信息的完整、准确。

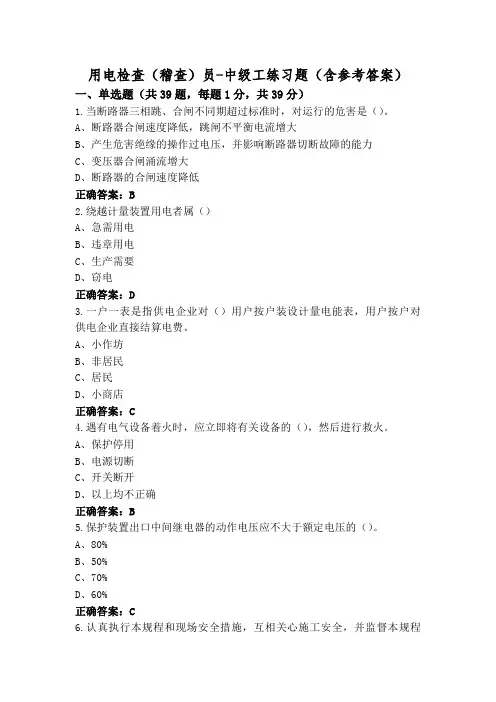

用电检查（稽查）员-中级工练习题（含参考答案）一、单选题（共39题，每题1分，共39分）1.当断路器三相跳、合闸不同期超过标准时，对运行的危害是（）。
A、断路器合闸速度降低，跳闸不平衡电流增大B、产生危害绝缘的操作过电压，并影响断路器切断故障的能力C、变压器合闸涌流增大D、断路器的合闸速度降低正确答案：B2.绕越计量装置用电者属（）A、急需用电B、违章用电C、生产需要D、窃电正确答案：D3.一户一表是指供电企业对（）用户按户装设计量电能表，用户按户对供电企业直接结算电费。
A、小作坊B、非居民C、居民D、小商店正确答案：C4.遇有电气设备着火时，应立即将有关设备的（），然后进行救火。
A、保护停用B、电源切断C、开关断开D、以上均不正确正确答案：B5.保护装置出口中间继电器的动作电压应不大于额定电压的（）。
A、80%B、50%C、70%D、60%正确答案：C6.认真执行本规程和现场安全措施，互相关心施工安全，并监督本规程和现场安全措施的实施是（）安全责任。
A、工作负责人(监护人)B、工作票签发人C、工作班成员D、工作许可人(值班调度员、工区值班员或变电所值班员)正确答案：C7.控制回路在正常最大负荷时，控制母线至各设备的电压降，不应超过额定电压的（）。
A、5%B、10%C、20%D、15%正确答案：B8.两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热（）。
A、较大B、相同C、较小正确答案：A9.《供电营业规则》规定，用户用电设备容量在（）kW以下者，一般采用低压供电。
A、250B、100C、50D、200正确答案：B10.两元件三相有功电能表接线时不接（）。
A、U相电流B、V相电流C、W相电流D、V相电压正确答案：B11.《中国南方电网公司供电服务承诺》：故障停电后，城市地区抢修到达现场后恢复供电平均时间（）。
A、2小时B、1小时C、3小时D、4小时正确答案：D12.多油式高压断路器中的油起（）作用。
