110KV(220KV)高压电缆生产简介

110kv动力电缆
110kV动力电缆是一种单芯线缆，具有以下优点：
1. 电缆的使用寿命得到了有效的延长，在一定程度上减少了电缆的更换周期，降低了电力运营的固定成本。

2. 110kV动力电缆对自然环境适应能力较强，而传统的电缆线路不能有效
地抵抗环境条件的干扰而造成电损大、输电的质量较差。

3. 在做好保护层的保护后，日常的维护工作量比传统的电缆线路小得多，减少了维护成本。

4. 采用110kV动力电缆都是高空架网，环保卫生，对城市的景观不造成影响，同时也比传统电缆线路安全性、可靠性高。

此外，不同的使用环境和需求可能需要不同规格的110kV动力电缆。

例如，在动力电缆铜芯方面，一般以4mm×50mm的电缆为主。

如果动力电缆截
面遇到不足的情况，将会增大电压落差，影响输送机的同步传送和高压电缆的正常工作。

以上内容仅供参考，建议咨询电缆行业专业人员获取更多专业解答。

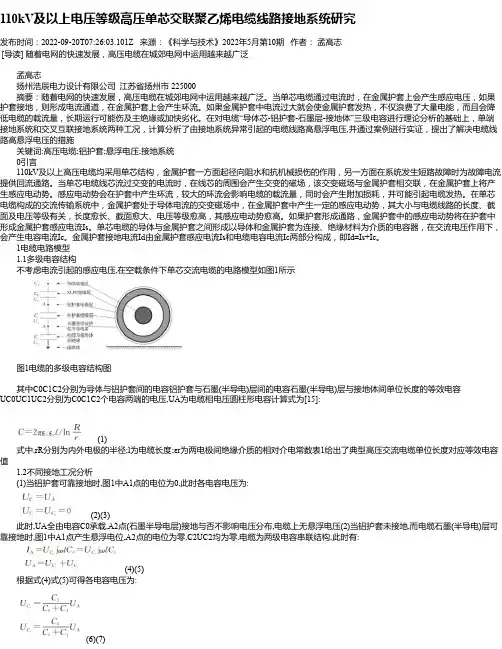

110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究发布时间：2022-09-20T07:26:03.101Z 来源：《科学与技术》2022年5月第10期作者：孟高志[导读] 随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛孟高志扬州浩辰电力设计有限公司江苏省扬州市 225000摘要：随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛。

当单芯电缆通过电流时，在金属护套上会产生感应电压，如果护套接地，则形成电流通道，在金属护套上会产生环流。

如果金属护套中电流过大就会使金属护套发热，不仅浪费了大量电能，而且会降低电缆的载流量，长期运行可能伤及主绝缘或加快劣化。

在对电缆“导体芯-铝护套-石墨层-接地体”三级电容进行理论分析的基础上，单端接地系统和交叉互联接地系统两种工况，计算分析了由接地系统异常引起的电缆线路高悬浮电压,并通过案例进行实证，提出了解决电缆线路高悬浮电压的措施关键词:高压电缆;铝护套;悬浮电压;接地系统 0引言110kV及以上高压电缆均采用单芯结构，金属护套一方面起径向阻水和抗机械损伤的作用，另一方面在系统发生短路故障时为故障电流提供回流通路。

当单芯电缆线芯流过交变的电流时，在线芯的周围会产生交变的磁场，该交变磁场与金属护套相交联，在金属护套上将产生感应电动势。

感应电动势会在护套中产生环流，较大的环流会影响电缆的载流量，同时会产生附加损耗，并可能引起电缆发热。

在单芯电缆构成的交流传输系统中，金属护套处于导体电流的交变磁场中，在金属护套中产生一定的感应电动势，其大小与电缆线路的长度、截面及电压等级有关，长度愈长、截面愈大、电压等级愈高，其感应电动势愈高。

如果护套形成通路，金属护套中的感应电动势将在护套中形成金属护套感应电流Is。

单芯电缆的导体与金属护套之间形成以导体和金属护套为连接、绝缘材料为介质的电容器，在交流电压作用下，会产生电容电流Ic。

金属护套接地电流Id由金属护套感应电流Is和电缆电容电流Ic两部分构成，即Id=Is+Ic。

110kV 交联电缆产品介绍一 执行标准本产品执行GB/T11017-2002《额定电压110kV 交联聚乙烯绝缘电力电缆及其附件》及IEC60840-2004《额定电压30kV(Um= 36kV)以上至150kV(Um= 170kV)挤包绝缘电力电缆及附件——试验方法和要求》等标准。

三 电缆额定电压的表示方法电缆的额定电压用U 0/U(U m )表示，均为有效值，单位为kV 。

即U 0/U(U m )=64/110(126)。

U 0—电缆设计用的导体与屏蔽或金属套之间的额定工频电压； U —电缆设计用的导体之间的额定工频电压；U m —设备最高电压（使用设备的系统最高电压的最大值）。

五产品规格六使用特性1最高额定温度电缆导体长期允许最高工作温度为90℃，短时过负载最高工作温度为105℃，短路时（短路时间为5S）最高工作温度为250℃。

2安装要求电缆敷设时不受落差限制，敷设时环境温度不低于0℃，如环境温度低于0℃，应对电缆预热。

2.1电缆最小弯曲半径安装时：20D0 ；运行时：15D注：D为电缆外径实测值。

2.2电缆安装时的轴向最大允许牵引力T（不考虑转弯处的径向侧压力）导体： T=K×导体截面（kg）式中系数K值为，铜导体K=7kg/mm2，铝导体K=4kg/mm2。

2.3电缆弯曲时的允许最大侧压力PP=T/R≤500(kg/m)，式中T为轴向牵引力，R为弯曲半径。

七主要技术性能电阻系数绝缘屏蔽层（Ω.m）500绝缘层中的微孔和杂质25μm≤d1≤50μm的微孔，≤30个/16.4cm350μm≤d1≤125μm的杂质和焦烧，≤10个/16.4cm3半导电层界面微孔≤50μm 半导电层界面突起≤125μm纵向阻水试验水头高度1m加热温度95-100℃加热循环时间加热8h，自然冷却16h为一周期循环次数10次试验结果两端无水分渗出八电缆结构图九电缆结构参数64/110kV交联聚乙烯绝缘电力电缆标称截面(mm2) 导体直径(mm)绝缘标称厚度(mm)铝套厚度(mm2)外护套厚度(mm)铜芯近似外径(mm)近似重量(kg/km)YJLW02YJLW02-ZYJLW03YJLW03-Z240 18.5±0.219.02.0 4.090 7987 7499300 20.7±0.218.52.0 4.091 8620 8126400 23.5±0.217.52.0 4.092 9576 9077500 26.5±0.217.02.0 4.094 10636 10125630 29.8±0.216.52.0 4.598 12234 11638800 33.8±0.216.02.0 4.5101 13996 13380十电缆持续载流量1.持续载流量依据IEC60287计算2.安装条件：1)电缆导体工作温度90℃2)环境温度：空气中为40℃, 土壤中为25℃3)土壤热阻系数1.0℃.W4)敷设深度为1000mm5)电缆的轴间距：平行敷设时S=250mm品字型敷设S=D （D为电缆外径）6)频率:50Hz7)负荷率:100%十一载流量修正系数十二电缆电性能参数110kv交联聚乙烯电缆耐压试验1概述随着我公司的发展,尤其是在城网改造和城市美化的要求,用交联聚乙烯电缆(以下简称:“交联电缆”)代替架空线路已成为一种趋势,高电压的电力交联电缆使用的数量越来越多。

博学笃行自强不息
高压电力电缆
高压电力电缆是用于输送高压电力的电缆。

它由导体、绝缘层、屏蔽层和护套组成。

- 导体：通常使用铜或铝等优良的电导材料作为导体，以便输送电流。

- 绝缘层：绝缘层是包裹在导体周围的一层绝缘材料，目的是防止电流泄漏。

常见的绝缘材料包括聚乙烯(PE)、交联聚乙烯(XLPE)和橡胶等。

- 屏蔽层：屏蔽层是为了避免电磁干扰和外部干扰而添加的一层屏蔽材料，可以是金属屏蔽层或者绝缘材料层。

金属屏蔽层通常由铝带或铜带制成。

- 护套：护套是电缆最外层的保护层，用于防止外部物质的侵入和保护电缆免受机械损伤。

常见的护套材料有聚氯乙烯(PVC)和环氧树脂等。

高压电力电缆的主要特点包括耐高压、输送大电流、抗电磁干扰、耐高温、耐老化等。

它广泛应用于电力输送、电网建设、工业生产等领域。

1。

单芯220kv高压电缆头制作工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在现代电力系统中，高压电缆头的制作工艺流程至关重要。

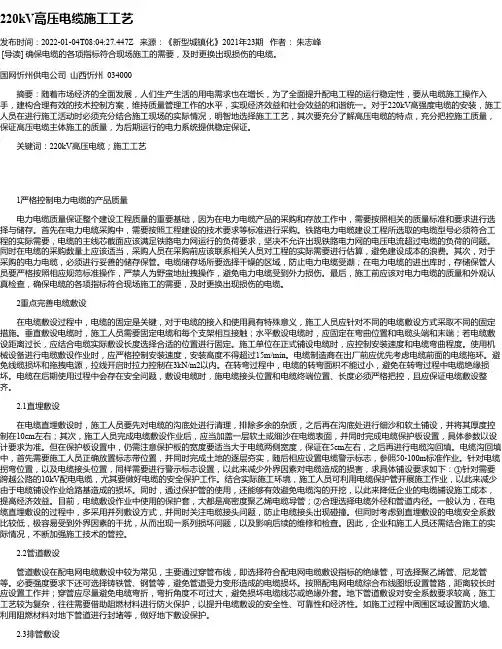

220kV高压电缆施工工艺发布时间：2022-01-04T08:04:27.447Z 来源：《新型城镇化》2021年23期作者：朱志峰[导读] 确保电缆的各项指标符合现场施工的需要，及时更换出现损伤的电缆。

国网忻州供电公司山西忻州 034000摘要：随着市场经济的全面发展，人们生产生活的用电需求也在增长，为了全面提升配电工程的运行稳定性，要从电缆施工操作入手，建构合理有效的技术控制方案，维持质量管理工作的水平，实现经济效益和社会效益的和谐统一。

对于220kV高强度电缆的安装，施工人员在进行施工活动时必须充分结合施工现场的实际情况，明智地选择施工工艺，其次要充分了解高压电缆的特点，充分把控施工质量，保证高压电缆主体施工的质量，为后期运行的电力系统提供稳定保证。

关键词：220kV高压电缆；施工工艺1严格控制电力电缆的产品质量电力电缆质量保证整个建设工程质量的重要基础，因为在电力电缆产品的采购和存放工作中，需要按照相关的质量标准和要求进行选择与储存。

首先在电力电缆采购中，需要按照工程建设的技术要求等标准进行采购。

铁路电力电缆建设工程所选取的电缆型号必须符合工程的实际需要，电缆的主线芯截面应该满足铁路电力网运行的负荷要求，坚决不允许出现铁路电力网的电压电流超过电缆的负荷的问题。

同时在电缆的采购数量上应该适当，采购人员在采购前应该联系相关人员对工程的实际需要进行估算，避免建设成本的浪费。

其次，对于采购的电力电缆，必须进行妥善的储存保管。

电缆储存场所要选择干燥的区域，防止电力电缆受潮；在电力电缆的进出库时，存储保管人员要严格按照相应规范标准操作，严禁人为野蛮地扯拽操作，避免电力电缆受到外力损伤。

最后，施工前应该对电力电缆的质量和外观认真检查，确保电缆的各项指标符合现场施工的需要，及时更换出现损伤的电缆。

2重点完善电缆敷设在电缆敷设过程中，电缆的固定是关键，对于电缆的接入和使用具有特殊意义，施工人员应针对不同的电缆敷设方式采取不同的固定措施。

1、干式支柱型插拔终端产品概述：本公司生产的额定电压64/110kV型号SFYJZWGG4硅橡胶干式支柱型插拔电缆终端，采用预制应力锥、环氧树脂、硅橡胶组合绝缘结构，由带弹簧的锥形锥托紧顶应力锥于环氧套锥形壁上，从而保证形成持久的界面接触压力。

应力锥采用进口LSR或EPDM注橡成形，外绝缘硅橡胶雨裙采用大小伞裙结构，外形呈锥形，具有良好的防污闪特性。

本产品不须加任何绝缘油、气介质，为干式终端，具有结构紧凑、无油、无瓷、防爆、安装方便、易维护等特点，深受用户的欢迎。

产品型号：SFYJZWGG4型，适用范围：户外使用，适用电缆标称截面：240～1600 mm2产品特点：本产品主绝缘为真空浇注环氧树脂和硅橡胶外套。

外套雨裙采用进口硅橡胶注橡成形，其满意的耐气候性、良好的耐漏电痕和憎水性能，能大大提高产品的污闪性能，确保终端能在恶劣的气候条件和高污秽地区运行的安全性和可靠性。

整个终端为全干式结构，无油、无气，纯干式结构，不加任何绝缘浇注剂，故杜绝了终端在运行过程中因泄漏等相关原因造成的事故，且对环境无污染；产品具有和充油瓷套（复合）终端相同的刚性，克服了柔性终端刚性差的缺陷，特别适用于沿海、城市中心和周边地区，是柔性干式终端的升级换代产品。

本产品与电缆的连接方式为插拔式，安装、检修极为简便。

产品技术参数：产品型号SFYJZWGG4-50/66SFYJZWGG4-64/110电压等级66kV 110kV产品高度Amm 1925 1925复合高度Hmm 1480 1480污秽等级ⅣⅣ爬电距离＞3906 ＞3906适用截面mm2185～1600 240～1600海拔高度不大于2000m适用环境温度-40～60℃安装尺寸M:ΦD(LXL)mm M20:Φ450(320X320)M20:Φ450(320X320)W 100 100Φd Φ13/Φ17 Φ13/Φ17C1 25 25C 50 50结构简图：2、干式“Y”形分支接头产品概述：SFYJJ(T)ZFG-64/110kV交联聚乙烯绝缘电力电缆干式“Y”形分支接头是我公司设计开发的一种全新的整体插拔式高压分支接头，其分支主体由热固性树脂和绝缘橡胶真空注射而成的一整体实心模件，无需加任何绝缘浇注剂或绝缘气体，分支主体外壳为橡胶材料，防水、防潮，此分支接头安装为全插拔式，只需将处理好的各相电缆插入分支主体即可，可直接埋于地里，也可安装在电缆沟或电缆井内，具有其它高压分支接头难以比拟的特点，是目前市场上的一新型电缆附件。

110~220KV高压交联电缆High-voltage 110~220KV XLPE Cable■110~220KV高压交联电缆产品简介Brief introduction of the 110~220KV XLPE high-voltage cable products1.交联聚乙烯绝缘皱纹铝套防水层聚氯乙烯护套电力电缆The cross-linkage PE insulated and wrinkled aluminum wrapper waterproof PVC sheathed power cable.2.交联聚乙烯绝缘皱纹铝套防水层聚乙烯护套电力电缆The cross-linkage PE insulated and wrinkled aluminum wrapper waterproof PE sheathed power cable.■110KV~220KV高压交联电缆的使用特性Specific property for usage of 110KV~220KV XLPE high-voltage cable1.电缆导体长期允许最高工作温度为90℃，应急过载最高工作温度为130℃，短路时（时间≤5秒）导体最高温度为250℃。

Cable’s conductor highest working temperature is allowed up to 90℃, and overload when meet an emergency is 130℃,When short circuit (in ≤5 seconds) the highest temperature is 250℃2.电缆安装敷设时的环境温度应不低于-20以下敷设，应对电缆预热。

When installing or laying cable, the ambient temperature should be less than -20℃, and have to give a preheat to cable.3.电缆最小弯曲半径：The minimum bending diameter:注：表中D0为电缆外径实测值。
