广州西塔单元式幕墙系统设计与施工技术摘要:单元式幕墙是通过幕墙板块上下左右相互插接形成等压腔来确保建筑外围护的水密及气密性能的。
而广州西塔幕墙工程的建筑理念是成就一个晶莹剔透“三角水晶体”造型，如何既能满足建筑师对双曲面造型追求的同时，又能够以平面单元板块确保实现幕墙“遮风挡雨”的功能,这对幕墙的系统设计和施工技术都提出了更高的要求.关键词：空间模型；以平代曲；抛物线；防水；测量；施工技术广州珠江新城西塔项目坐落在广州市珠江新城花城大道以南，珠江大道以西，西边毗邻富力中心，南边为第二少年宫。
广州珠江新城西塔项目处在新城市中轴线与珠江观景轴的焦点上，其新颖的结构体系，优美的建筑外观,已经成为珠江江畔的一道亮丽的风景线和广州市新的城市名片。
广州西塔整个建筑造型别致，首先在平面上由隐框折线玻璃拼成圆弧半径分别为71m和10m的大小圆弧，大小圆弧圆滑连接组成圆润的三角。
再在高度方向有规律的按5100m为半径的圆弧层叠起来，使建筑的整个体量由底部不断向上放大，在第31层处达到峰值后顺滑的内缩，直至最顶部103层.隐含不露框的折线玻璃板块组成了璀璨夺目的各个发散的反射面，充分还原了建筑师晶莹剔透的“三角水晶体”的双曲面设计造型，形成修长、闪烁、流动的水晶效果。
结构体系新颖，建筑外观优美，但是幕墙系统设计与施工的难度很大,极具挑战性。
外观效果见右图。
一、单元式幕墙系统设计1．双曲面空间模型的构成如左图所示,单元式幕墙的折线板块在平面上由半径为71m和10m的大小圆弧圆滑连接组成圆润的三角.在立面上大小圆弧都处在5100m为半径的圆弧上,由此形成平面以及立面上两个方向的曲度---—-—双曲面.大小圆柱面经过层叠、平移错位、旋转、搭接四个动作最终形成圆润的三角水晶体.大小弧之间的调整格板块起圆弧过渡的作用。
大小弧板块均由矩形板块组成，单元式玻璃板块的主要分格为:酒店层：(1500，1000）×3375mm；办公层：(1500，1000）×4500mm.调整格板块由梯形板块组成。
6分钟动画带你了解广州西塔（广州国际金融中心）内部布置广州国际金融中心简称“广州IFC”，又称“广州西塔”，位于广州市天河区珠江西路5号，南邻珠江和广州塔。
广州国际金融中心占地面积3.1万平方米，总建筑面积45.6万平方米，其中主塔楼高440.75米，加上直升机坪达到449.2米，地上共103层，地下4层。
广州国际金融中心外观设计来自于英国威尔森·艾尔建筑师事务所，由华南理工大学建筑设计研究院执行建筑设计，采用巨型斜交网柱筒中筒结构的“通透水晶”方案。
主塔楼建筑平面是由六段圆弧组成的圆弧三角形，以曲线形状及透明的光滑建筑立面为主要思路设计，通过渐变宽度形成两头小中间大，在高度的三分之一处达到最宽，显露出建筑物的纺锤外型。
安全设计全球首次采用钢管混凝土巨型斜交网格外筒+混凝土内筒的筒中筒结构体系，创新了国际超高层建筑标准设计，具有足够的抗震刚度和优异的防风抗震性能，即使遭遇撞击、火灾和爆炸等突发事件，只会局部破坏，不致引起连锁反应而倒塌，结构整体安全度高。
网络安防采用先进的高智能光纤网络、安防管理系统及楼宇智能监控系统。
供电系统主塔楼设施主要电力由本地供电系统提供，包括10回路市政10KV电源（其中6路主供、4路备供），及6台1500KW备用发电机组，多台变压器共同工作，互为备用，保证大厦供电不间断。
储油缸燃料储备足够素有发电机满负荷运行8小时，为租户提供无忧电力保障。
双冷源供冷区域集中供冷冷源及自备供冷冷源。
双银LOW-E玻璃幕墙采用世界领先水平的双层双银LOW-E低反射高通透中空玻璃幕墙，不仅可有效地隔热降噪，更能有效减少能耗以及对周边建筑的光污染。
超3米净高适应大跨度构造的交叉组合梁，实现超3米楼层净高。
宽阔的空间格局带来更为优化的空间设计及配置，为商务精英注入源源创意活力。
鲜风充足节能杀菌采用充足的鲜风换气以及鲜风换热、光触媒杀菌中央空调系统，节能环保、有效杀菌、净化空气，保证室内空气品质。

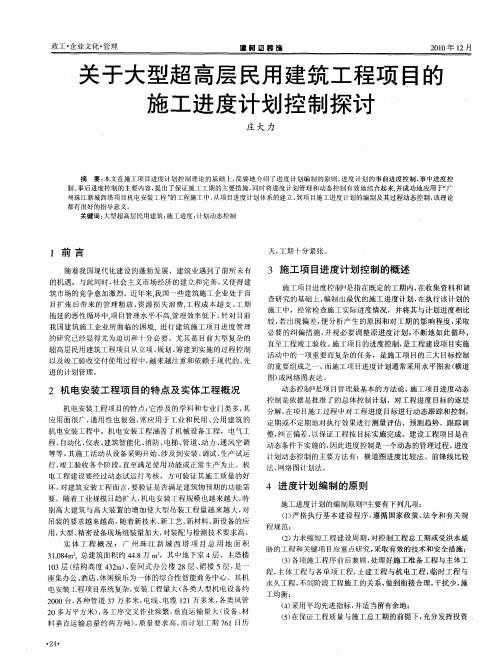

本科生课程论文土木工程项目管理课程论文广州西塔工程项目管理分析年级班级姓名所在学院提交时间2011级建筑工程1班孙伟良土木与交通学院2013年11月广州西塔工程项目管理分析孙伟良（华南理工大学土木与交通学院土木工程，广东省广州市）摘要：围绕广州国际金融中心(广州西塔)项目总承包管理,系统分析广州西塔的管理方式，特别是进度管理方面，广州西塔项目的成功同时也是信息化管理系统的成功运用，分析信息化管理方式的优势。
看到了我国越来越多大型项目的兴建，我们更应该展望未来，精益求精找出不足之处。
对未来的工程项目进行有效的指导。
关键词：广州西塔;风险评估；信息管理；进度管理1工程概况广州国际金融中心建于珠江新城CBD中轴线上，占地面积约3.1万平方米, 总建筑面积超过45万平方米，楼高432米，跻身全球十大超高层建筑之列，和广州经济发展一脉相承。
广州西塔将以强大的品牌优势、综合的规划功能、优异的产品品质、集聚的高端客户、完善的服务体系成为广州商务形象的新标杆。
广州国际金融中心项目于2007年1月31日开工，计划于2009年11月3日竣工，总工期1007天。
主塔楼地上103层，地下4层。
整个项目包括有3.5万平方米的商业、7万多平方米的酒店、5万多平方米的公寓和18万平方米的写字楼。
总造价11多亿元，是集办公、酒店、休闲娱乐为一体的综合商务中心。
主塔楼采用筒中筒结构体系，内部为三角形的钢筋混凝土核心筒，外部喂钢筋混凝土巨型斜交网格外筒。
外墙采用全玻璃幕墙，外表光滑通透、形体纤细，犹如一块细长的水晶沿着中央广场中轴线升起。
工程投资单位为广州市城市建设开发有限公司、广州市城市建设开发集团有限公司、越秀投资有限公司（联合体），工程设计单位为Wilkinson Eyre Architects Ltd及Ove Arup&&Partners联合体，工程施工单位为中国建筑第四工程局施工总承包，中建四局第六建筑工程有限公司承建。
第一部分 工程概况及工程难点第一章 工程概况第一节 基本概况广州越秀城建“西塔”项目位于广州市珠江新城核心商务区，总用地面积31084.96m2，塔楼总高度432米（不含直升机平台高度），总建筑面积约为44.8万平方米。
由广州越秀城建国际金融中心有限公司开发，华南理工大学建筑设计研究院设计。
本工程为超高层现代化建筑，结构体系新颖，建筑外观优美，是珠江江畔上一道优美的风景线，对提升广州市的新形象，起到重要的作用。
第二节 主塔楼工程概况一、建筑概况本工程主塔楼造型新颖、设计独特，以一种独特的曲线形式及透明的光滑建筑立面为主要设计思路，外围一圈由钢管砼巨型斜交网格柱组成，整个平面呈心形，立面也由3面弧组成。
显露出建筑物本身独具一格的建筑结构。
楼建筑面积 249422m 2 建筑等级一级建筑层数地上103层建筑高度432m地下4 层设计年限 100年防水等级Ⅰ级建筑防水等级一级 建筑抗震设防烈度 7度 防火设计耐火等级一级广州珠江新城西塔工程(主塔楼效果图)建筑使用功能：主塔楼由智能化超甲级写字楼（1-66层）和白金五星级酒店（69-100层）组成，其中12、13、30、31、48、49、67、68、81层为避难层或设备层，101-103层为设备层，顶部设直升机平台，共设有各种客房338间。
办公层办公层办公层中庭上空标准客间本塔楼1-66层建筑面积185956平方米，高297米，为智能化超甲级写字楼本塔楼67-99层建筑面积59707平方米，高119.25米，为智能化超甲级写字楼99-103层为观光层建筑面积3759平方米本平面为主塔楼44层办公层平面本层建筑面积3002平方米，层高4.5米，建筑标高193.600m本平面为主塔楼80层酒店标准客房层本层建筑面积1853平方米，层高3.375米，建筑标高347.625m二、结构概况本工程塔楼属于筒中筒结构，主要框架是由外围的钢管砼巨型斜交网格柱斜交成的外框筒和中心的核心筒组成。
浅谈竣工图的工程应用本文就广州珠江新城西塔项目实际情况来谈谈竣工图在大型项目实际工程中是如何应用以及编制过程中需注意事项，以给我们对这类大型项目的竣工图编制提供更好的参考。
标签：竣工图；流程；注意事项及措施引言：一提起建筑工程竣工档案，我们自然会想到竣工图，因为它是一种能够真实地记录和反映工程实际情况的文件材料。
竣工图作为建筑工程档案的一个重要组成部分，是工程进行交工验收、日常维护、改建和扩建的重要依据。
广州珠江新城西塔项目为全球地标性建筑，工程占地面积31084.96平方米，建筑面积45.6万平方米，建筑高度432米，有主塔楼共103层，裙楼共6层，地下室共4层，套间式办公楼共28层。
该项目的施工图纸共约10233张，设计修改通知单共约5812张。
该项目以竣工图结算为主，竣工图全部由施工单位编制，设计单位、监理和业主负责审核，涉及到竣工图编制单位共76家。
如此大型项目，如此多家施工单位共同参与，如何才能有计划准确地做好该项目竣工图呢？本人有幸参与该项目的建设，下面我们就谈谈竣工图在该项目中的应用。
1.竣工图概念、目的和意义工程竣工图是指工程项目竣工后按照工程实际施工情况所绘制的图纸，是工程项目归档文件的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
竣工图的编制是对工程进行验收、运行、维护和改造的可靠依据，对整个施工来说起着至关重要的作用。
不但能使工程按时完成，还能提高施工效率，为企业经济效益带来益处，是企业实现经济效益最大化的有效手段和技术。
2.编制流程及详解该项目为更好开展对竣工图管理、规范流程，以及对整个工作过程有明确的责任部门及工作程序，根据项目情况编制了《西塔项目竣工图管理工作流程》。
2.1提供蓝图一套或相关电子文件根据施工单位需要，业主向施工单位提供最新版本的施工蓝图、相关设计修改通知单等施工图纸一套或相关电子文件。
广州国际金融中心（西塔）一．工程概况广州珠江新城西塔项目位于珠江新城，在广州新城市中轴线西侧，与广州新电塔隔江相望。
项目占地31,085 m2 ，总建筑面积约为448,736m2 。
其中，地下室4层，为商场，停车场，机电设备间及战时人防，地下4层板面标高－18.6米；主塔楼地面以上103层，高432米，67层以下为写字楼，层高4.5米，其余为高级酒店，层高3.375米;建筑面积约250000m2 。
工程于2006年12月26日动工，先进行基坑支护及土石方工程；目前地下室部分的结构工程约完成50％，主塔楼开始安装柱脚。
整个项目预计2010年年底完成。
项目发展商：广州越秀城建金融有限公司设计团队: WEA-ARUP联合体华南理工大学建筑设计研究院施工图审查及顾问总承包：广州市设计院结构专业顾问：广州容柏生建筑工程设计事务所施工总包：中国建筑总公司－广州建筑集团联合体钢结构制作：沪宁钢机、精工钢构二、工程施工作为全球第六、中国第三高楼，西塔项目建造难度之大，技术要求之高，是前所未有的。
高标号、高强度、高粘性混凝土泵送作业的世界级施工难题在这里得以破解！西塔项目的成功，向全世界展示了由中联重科所领军的中国设备先进的混凝土泵送设备与施工技术。
项目承建商中国建筑总公司继中央电视台新楼建设项目全部选择中联设备承担混凝土泵送施工之后，再次战略性地选择了中联重科作为设备供应商。
西塔工程由此成为中国建筑界施工单位与工程机械设备厂商强强联合、共同挑战世界新高度的典范之作。
项目总投资60亿元，2007年1月31日开工，日前即将竣工。
广州西塔结构极其复杂，建造难度非常大。
中建四局董事长兼西塔项目总经理叶浩文介绍，在施工过程中，联合体项目部先后研发和采用了多项全国乃至世界领先的施工工艺和施工技术，有效解决了工程施工中的四大世界级难题：一是1007天的工期内完成这栋高432米、103层的庞大建筑物；二是将C100高性能混凝土一次成功泵送到333米高度，刷新了超高性能混凝土超高泵送的世界纪录；三是自主研究“低位三支点长行程顶升钢平台可变模架体系”综合施工技术，实现快速改变适应竖向与水平向的体形变化；四是针对项目巨型超高斜交网格钢管柱制作与安装，先后采用了精确切割与焊接加工、无揽风吊装、空间多点三维坐标精确定位和复杂环境下超厚钢板焊接等多项先进施工技术，确保工程进度和质量。
