6分钟动画带你了解广州西塔（广州国际金融中心）内部布置广州国际金融中心简称“广州IFC”，又称“广州西塔”，位于广州市天河区珠江西路5号，南邻珠江和广州塔。
广州国际金融中心占地面积3.1万平方米，总建筑面积45.6万平方米，其中主塔楼高440.75米，加上直升机坪达到449.2米，地上共103层，地下4层。
广州国际金融中心外观设计来自于英国威尔森·艾尔建筑师事务所，由华南理工大学建筑设计研究院执行建筑设计，采用巨型斜交网柱筒中筒结构的“通透水晶”方案。
主塔楼建筑平面是由六段圆弧组成的圆弧三角形，以曲线形状及透明的光滑建筑立面为主要思路设计，通过渐变宽度形成两头小中间大，在高度的三分之一处达到最宽，显露出建筑物的纺锤外型。
安全设计全球首次采用钢管混凝土巨型斜交网格外筒+混凝土内筒的筒中筒结构体系，创新了国际超高层建筑标准设计，具有足够的抗震刚度和优异的防风抗震性能，即使遭遇撞击、火灾和爆炸等突发事件，只会局部破坏，不致引起连锁反应而倒塌，结构整体安全度高。
网络安防采用先进的高智能光纤网络、安防管理系统及楼宇智能监控系统。
供电系统主塔楼设施主要电力由本地供电系统提供，包括10回路市政10KV电源（其中6路主供、4路备供），及6台1500KW备用发电机组，多台变压器共同工作，互为备用，保证大厦供电不间断。
储油缸燃料储备足够素有发电机满负荷运行8小时，为租户提供无忧电力保障。
双冷源供冷区域集中供冷冷源及自备供冷冷源。
双银LOW-E玻璃幕墙采用世界领先水平的双层双银LOW-E低反射高通透中空玻璃幕墙，不仅可有效地隔热降噪，更能有效减少能耗以及对周边建筑的光污染。
超3米净高适应大跨度构造的交叉组合梁，实现超3米楼层净高。
宽阔的空间格局带来更为优化的空间设计及配置，为商务精英注入源源创意活力。
鲜风充足节能杀菌采用充足的鲜风换气以及鲜风换热、光触媒杀菌中央空调系统，节能环保、有效杀菌、净化空气，保证室内空气品质。
第二章 计划管理第一节 工程实施进展计划 一、工期本工程计划总工期1005天，即计划2007年1月26日开工，2009年10月26日竣工。
按业主要求计划分二期竣工交付使用：第一期，地下室、裙楼及套间办公楼部分于2009年1月29日竣工，工期735天；第二期，主塔楼部分于2009年10月26日竣工，工期1005天。
二、主体结构施工关键节点工期为保证施工总进度计划的顺利完成，合理安排及严格完成主要节点工期是关键。
主体结构施工各主要节点工期如下：地下室、裙楼及套间办公楼主要节点工期安排 计划开工日期：2007年1月26日主塔楼节点工期安排计划开工日期：2007年1月26日三、主要工序插入时间安排1．地下室、裙楼及套间办公楼主要工序插入时间安排地下室、裙楼及套间办公楼主体结构完成18层时，即2007年10月11日后插入砌体施工。
2007年12月12日主体结构完成后进行幕墙、室内装饰及机电安装等。
2．主塔楼主要工序插入时间安排 主塔楼主要插入工序时间安排 计划开工日期：2007年1月26日四、施工进度网络计划1．西塔总施工进度计划网络图见附图；2．地下室（除主塔楼部分）施工进度计划网络图见附图； 3．裙房、套间办公室施工进度计划网络图见附图； 4．主塔楼施工进度计划网络图见附图；5、西塔钢结构加工制作进度计划见附图；6、西塔钢结构施工进度计划见附图；7、核心筒节点层施工进度计划见附图；8、钢结构一标准节施工进度计划见附图9、主塔楼装饰施工进度计划见附图； 10、机电安装施工进度计划见附图；11、地下室、裙房、套间办公楼装饰施工进度计划见附图 第二节 确保施工进度技术组织措施西塔工程项目巨大，结构设计新颖、复杂，工期要求紧，必须在技术力量及技术措施的有力保障下，进行合理的施工组织，才能确保施工进度的按期实现。
一、确保施工进度思路确保施工进度，不外乎从以下几个方面采取措施。
确保施工进度措施示意图本工程主要对主塔楼关键线路进行控制，即主要控制主体结构施工和室内精装修施工进度，其它如钢结构防火涂料、砌体、幕墙、机电安装、室内精装修等在主体施工阶段合适的时间陆续插入施工。

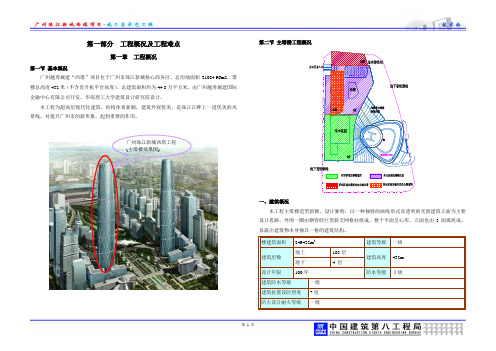

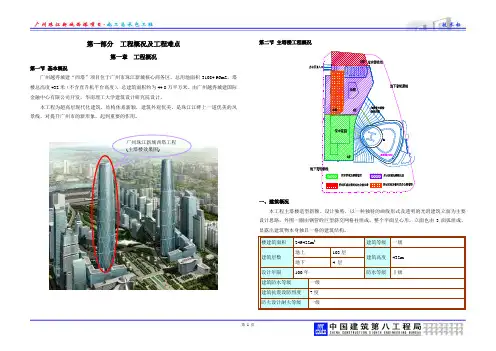

第一部分 工程概况及工程难点第一章 工程概况第一节 基本概况广州越秀城建“西塔”项目位于广州市珠江新城核心商务区，总用地面积31084.96m2，塔楼总高度432米（不含直升机平台高度），总建筑面积约为44.8万平方米。
由广州越秀城建国际金融中心有限公司开发，华南理工大学建筑设计研究院设计。
本工程为超高层现代化建筑，结构体系新颖，建筑外观优美，是珠江江畔上一道优美的风景线，对提升广州市的新形象，起到重要的作用。
第二节 主塔楼工程概况一、建筑概况本工程主塔楼造型新颖、设计独特，以一种独特的曲线形式及透明的光滑建筑立面为主要设计思路，外围一圈由钢管砼巨型斜交网格柱组成，整个平面呈心形，立面也由3面弧组成。
显露出建筑物本身独具一格的建筑结构。
楼建筑面积 249422m 2 建筑等级一级建筑层数地上103层建筑高度432m地下4 层设计年限 100年防水等级Ⅰ级建筑防水等级一级 建筑抗震设防烈度 7度 防火设计耐火等级一级广州珠江新城西塔工程(主塔楼效果图)建筑使用功能：主塔楼由智能化超甲级写字楼（1-66层）和白金五星级酒店（69-100层）组成，其中12、13、30、31、48、49、67、68、81层为避难层或设备层，101-103层为设备层，顶部设直升机平台，共设有各种客房338间。
办公层办公层办公层中庭上空标准客间本塔楼1-66层建筑面积185956平方米，高297米，为智能化超甲级写字楼本塔楼67-99层建筑面积59707平方米，高119.25米，为智能化超甲级写字楼99-103层为观光层建筑面积3759平方米本平面为主塔楼44层办公层平面本层建筑面积3002平方米，层高4.5米，建筑标高193.600m本平面为主塔楼80层酒店标准客房层本层建筑面积1853平方米，层高3.375米，建筑标高347.625m二、结构概况本工程塔楼属于筒中筒结构，主要框架是由外围的钢管砼巨型斜交网格柱斜交成的外框筒和中心的核心筒组成。
广州国际金融中心（西塔）一．工程概况广州珠江新城西塔项目位于珠江新城，在广州新城市中轴线西侧，与广州新电塔隔江相望。
项目占地31,085 m2 ，总建筑面积约为448,736m2 。
其中，地下室4层，为商场，停车场，机电设备间及战时人防，地下4层板面标高－18.6米；主塔楼地面以上103层，高432米，67层以下为写字楼，层高4.5米，其余为高级酒店，层高3.375米;建筑面积约250000m2 。
工程于2006年12月26日动工，先进行基坑支护及土石方工程；目前地下室部分的结构工程约完成50％，主塔楼开始安装柱脚。
整个项目预计2010年年底完成。
项目发展商：广州越秀城建金融有限公司设计团队: WEA-ARUP联合体华南理工大学建筑设计研究院施工图审查及顾问总承包：广州市设计院结构专业顾问：广州容柏生建筑工程设计事务所施工总包：中国建筑总公司－广州建筑集团联合体钢结构制作：沪宁钢机、精工钢构二、工程施工作为全球第六、中国第三高楼，西塔项目建造难度之大，技术要求之高，是前所未有的。
高标号、高强度、高粘性混凝土泵送作业的世界级施工难题在这里得以破解！西塔项目的成功，向全世界展示了由中联重科所领军的中国设备先进的混凝土泵送设备与施工技术。
项目承建商中国建筑总公司继中央电视台新楼建设项目全部选择中联设备承担混凝土泵送施工之后，再次战略性地选择了中联重科作为设备供应商。
西塔工程由此成为中国建筑界施工单位与工程机械设备厂商强强联合、共同挑战世界新高度的典范之作。
项目总投资60亿元，2007年1月31日开工，日前即将竣工。
广州西塔结构极其复杂，建造难度非常大。
中建四局董事长兼西塔项目总经理叶浩文介绍，在施工过程中，联合体项目部先后研发和采用了多项全国乃至世界领先的施工工艺和施工技术，有效解决了工程施工中的四大世界级难题：一是1007天的工期内完成这栋高432米、103层的庞大建筑物；二是将C100高性能混凝土一次成功泵送到333米高度，刷新了超高性能混凝土超高泵送的世界纪录；三是自主研究“低位三支点长行程顶升钢平台可变模架体系”综合施工技术，实现快速改变适应竖向与水平向的体形变化；四是针对项目巨型超高斜交网格钢管柱制作与安装，先后采用了精确切割与焊接加工、无揽风吊装、空间多点三维坐标精确定位和复杂环境下超厚钢板焊接等多项先进施工技术，确保工程进度和质量。

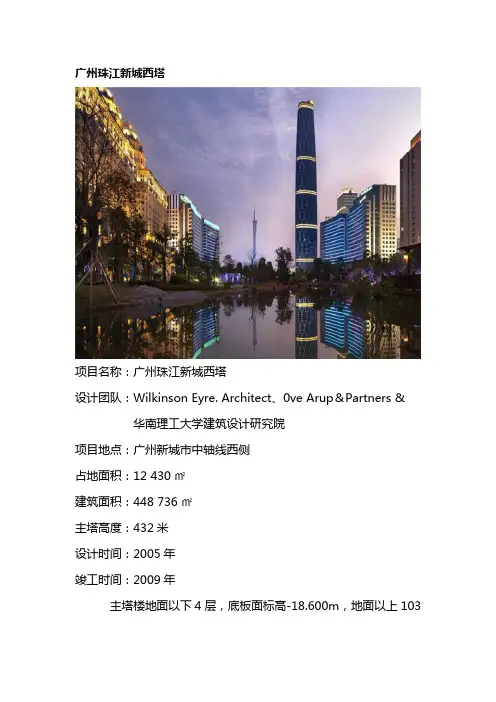

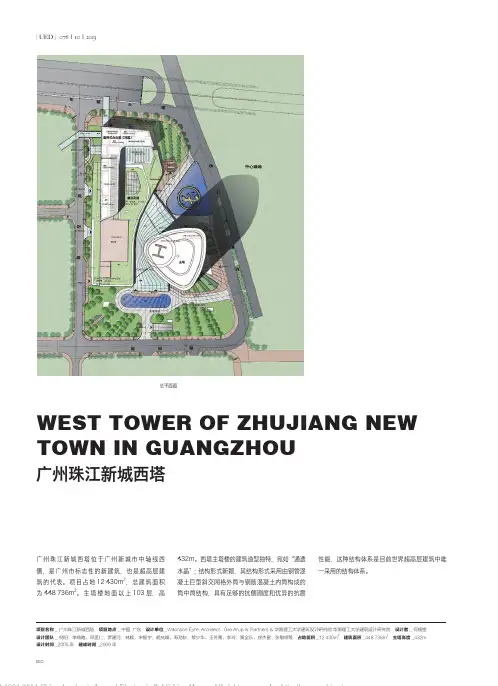

广州珠江新城西塔
项目名称：广州珠江新城西塔
设计团队：Wilkinson Eyre. Architect、0ve Arup＆Partners & 华南理工大学建筑设计研究院
项目地点：广州新城市中轴线西侧
占地面积：12 430㎡
建筑面积：448 736㎡
主塔高度：432米
设计时间：2005年
竣工时间：2009年
主塔楼地面以下4层，底板面标高-18.600m，地面以上103
层，高432米。
西塔主塔楼的建筑造型独特，宛如“通透水晶”；结构形式新颖，其结构形式采用由钢管混凝土巨型斜交网格外筒与钢筋混凝土内筒构成的筒中筒结构，具有足够的抗侧刚度和优异的抗震性能，这种结构体系是目前世界超高层建筑中唯一采用的结构体系。
平面形状类似三角形，其三长边向外弧形凸出，三夹角为圆弧形；平面尺寸底部为62x62m，中部最大处为66x66m，向上逐步缩小。
结构体系在办公层（67层以下）为筒中筒混合结构，其外筒为棱形网格（圆钢管砼）柱巨型筒体，内筒为切角三角形钢筋混凝土筒体；在旅馆层（67层以上）则取消内筒，代之以立于筒体壁上的柱，结构体系变成棱形网格柱外框筒内框架结构。
内筒部位为钢筋混凝土梁板结构，内外筒之间部位为钢-砼组合楼盖。
棱形网格斜交柱形成的外筒为新型结构形式，其网格柱斜交处的节点为结构设计（包括内力计算、应力分析、制作及吊装等）的重点和难点。
