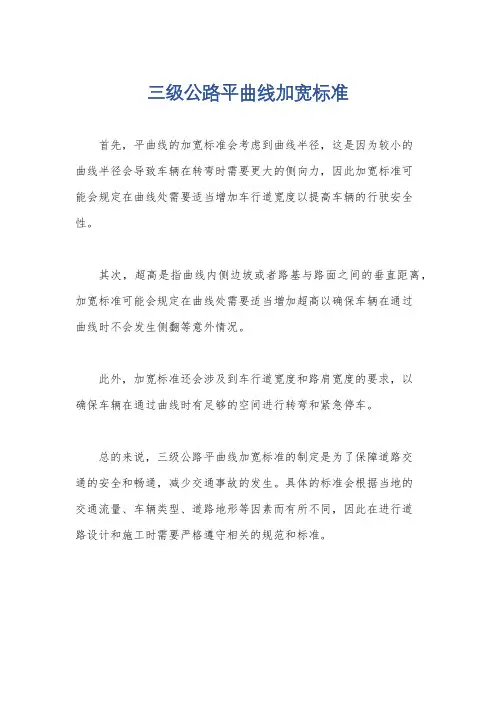

三级公路平曲线加宽标准
首先，平曲线的加宽标准会考虑到曲线半径，这是因为较小的
曲线半径会导致车辆在转弯时需要更大的侧向力，因此加宽标准可
能会规定在曲线处需要适当增加车行道宽度以提高车辆的行驶安全性。
其次，超高是指曲线内侧边坡或者路基与路面之间的垂直距离，加宽标准可能会规定在曲线处需要适当增加超高以确保车辆在通过
曲线时不会发生侧翻等意外情况。
此外，加宽标准还会涉及到车行道宽度和路肩宽度的要求，以
确保车辆在通过曲线时有足够的空间进行转弯和紧急停车。
总的来说，三级公路平曲线加宽标准的制定是为了保障道路交
通的安全和畅通，减少交通事故的发生。
具体的标准会根据当地的
交通流量、车辆类型、道路地形等因素而有所不同，因此在进行道
路设计和施工时需要严格遵守相关的规范和标准。
公路平曲线设计中的超高设计作者：王敬一刘亚来源：《科技资讯》 2011年第26期摘要：本文结合商丘市内连接飞机场的二级公路改建工程，对公路超高计算过程进行了详细的说明，着重分析了超高值、超高缓和段长度及计算参数等的确定方法，阐明了设计计算的过程。
关键词：超高超高渐变率超高缓和段在弯道上，当车辆行驶在双向横坡的车道外侧时，车重的水平分力将增大车辆的横向侧滑力，所以当采用的圆曲线半径小于不设超高的最小半径时，为抵消车辆在曲线路段上行驶时所产生的离心力，保证车辆的稳定性和舒适性，将曲线段上的路面做成外侧高于内侧的单向横坡的形式以全部或部分抵消车辆所受的离心力，这就是路面超高。
超高的设计包括超高值的确定、超高过渡方式、缓和段的长度及超高渐变率的取值等关键问题。
本文将结合商丘市内一连接飞机场的二级公路改造工程对超高设计计算中的一些具体环节进行说明。
1 工程概况本项目为旧路改造工程，原有道路为县乡道路，为三、四级公路，路基宽度10，路面宽度7ｍ，改建后其技术标准为双向单车道二级公路，设计速度采用80m/h，路基宽度15m，路面宽度12m，路拱横坡为2%，土路肩横坡为3%，无中央分隔带。
由于需要，需在处设置超高，超高值确定为4%，圆曲线半径为800m。
2 超高值的确定本项目路线按照二级路标准设计，设计车速为80Km/h，路线设计时采用的圆曲线半径为800m，小于规范规定的不设超高的最小半径2500m，因此在此段需要设置超高。
需要采用的超高值按照下式计算确定。
式中：——计算行车速度（Km/h），本文采用设计车速80Km/h；——圆曲线半径（m），本文采用800m；——横向力系数公式中的和都好确定，就不再做赘述。
这里主要讲一下横向力系数μ的取值。
影响μ取值的因素比较多，不同教材上对其取值的计算方法也有多种，不尽相同。
本文兼顾计算的方便性和结果与规范的一致性，决定利用规范给出的三组特征半径和μ的对应值进行拟合，得到任意半径值下的μ的计算公式。
路基、路面及排水设计说明1设计规范及依据1)《公路工程技术标准》(JTGB01-2014)2)《公路路线设计规范》(JTGD20-2017)3)《公路路基设计规范》(JTGD30-2015)4)《公路排水设计规范》(JTG∕TD33-2012)5)《公路水泥混凝土路面设计规范》(JTGD40-2011)6)《公路路面基层施工技术细则》JTG/TF20-2015；2、路基设计2.1路基设计标准本项目路基宽度6.5米，路面宽度5.5米。
路基设计标高为路中线路面顶标高，路面横坡采用2%双向坡。
2.2平曲线超高、加宽方式平曲线超高为行车道及路肩绕路中线(未加宽前)旋转。
平曲线半径小于90米时均应设置超高，平曲线半径小于250米均应设置加宽(按TG2U1-2019小交通量农村公路工程技术标准中四级公路II类加宽)，平曲线超高、加宽缓和段长度等于平曲线缓和曲线长度。
2.3 2.1路基超高方式：路基超高方式采用绕路基中心线旋转，圆曲线半径小于90米均应设置超高，超高渐变率为1/100。
计算超高缓和段时最短应符合渐变率1：15且不小于IOm的要求。
允许将超高、加2.2.2按规范平曲线半径小于或等于250米路面均应加宽，相应路基也进行加宽。
在平曲线内侧进行加宽，加宽缓和段长度采用相应缓和曲线全长按其成比例增加。
不设缓和曲线或超高缓和段时，加宽缓和段长度应按渐变率为1：15且长度不小于IOm的要求设置。
加宽为单侧(曲线内侧)加宽。
加宽过渡段不小于IOn1。
宽缓和段部分插入曲线内。
最大超高4圾路基压实度及填料强度要求表3填方路基与构造物衔接处，路基压实度不小于85乐路堤填料为一般砂粘土(普通土)，应符合《公路路基设计规范》(JTGD30-2015)3.3.1条要求并符合上表压实度及强度要求。
2.4.2路基边坡坡率(1)路堤：本设计段填方高度较小，边坡坡率均采用1：1.5,路基填料均利用路基开挖上石方以20:80的填料比例进行路基填筑。
（1）机动车辆在平曲线上做圆周运动时受水平方向离心力的作用，促使车辆向曲线外侧平移和倾覆。
平曲线最小半径是指保证机动车辆以设计车速安全行驶时圆曲线最小半径。
（2）平曲线最小半径主要取决于道路的设计车速（成正比），还与行驶的稳定性、乘客的舒适程度、车辆燃料消耗和轮胎磨损等因素相关。
（3）超高：当地形、地物等条件限制而不允许设置平曲线最小半径时，可以将道路外侧抬高，使道路横坡呈单向内侧倾斜，称为超高。
（4）城市道路，尤其是市区道路，为有利于建筑布置及其他市政设施修建的配合要求，一般均不设超高。
玩家汇平台/ veowfmxsda823。
平曲线、超高、竖曲线、超高在线形设计时，各级公路(高速公路和一级公路除外)的视距应不小于两倍停车视距；并应根据需要，结合地形设置保证超车视距的路段。
平曲线半径：当汽车在平曲线上行驶时，所产生的横向力应不超过轮胎与路面摩阻力所允许的界限，并使驾驶员无不顺适感觉。
平曲线半径、行车速度、路面超高和横向摩阻系数[kg2]的关系式为[147-01],[kg2]其中(+)直接关系到汽车在平曲线上行驶时的安全和顺适感。
极限最小半径：是公路受到地形或地物等限制所允许采用的最小半径。
其计算的条件是：为0.10(=120公里/小时)~0.15(=40公里/小时)，这时驾驶员仍感顺适；是路面超高允许最大值，一般用6%，个别用8%，特殊情况下用10%。
一般最小半径：为使公路平面线型在整体组合上不致不协调，驾驶员感到较为顺适的常用的最小半径。
这时，为0.05~0.06；为6%~8%，不用10%。
不设超高的最小半径公路的平曲线保持直线上的路拱(即不设超高)，驾驶员不感到有弯道的最小半径，这时，为0.035；为-2%或-1.5%。
回头曲线：当公路需要展线以争取高程，而又受地形限制不能继续前进而须折返展线时，在折返处设转角一般大于180°的平曲线,称为回头曲线。
回头曲线因受地形限制，常采用极限甚至小于极限的最小半径。
超高：汽车在平曲线上行驶时产生离心力，设置超高，可抵消其部分离心力，使汽车不致向外倾覆。
超高值过大不利于驾驶操作和行车安全，也不利于公路养护、施工；过小则不利于排水。
专供汽车行驶的高速公路,一级公路的超高横坡度不超过10%，其他各级公路不超过8%。
在积雪寒冷地区，最大超高横坡度不超过6%。
平曲线加宽：汽车在平曲线上行驶时，后轮的轨迹在前轮的内侧,其车轮所占有宽度比在直线上的要宽,因此车道内侧应予加宽。
加宽值视车型和平曲线半径()而定,[kg2]一般可按/2计算。
式中为汽车前后轴距；如为半挂车时，可分别按牵引车和挂车的前后轴距[kg2],计算。
道路平曲线设计的方法
1. 设计标准和规范，道路平曲线设计首先需要遵循相应的设计
标准和规范，不同国家或地区可能有不同的标准，但通常都会包括
曲线半径、超高、切线长度等参数的规定，以及曲线的最大坡度、
侧向超高等要求。
2. 曲线半径的选择，曲线半径是道路平曲线设计中最基本的参
数之一，它会直接影响到车辆在曲线段的行驶情况。
一般来说，曲
线半径的选择需要考虑到道路的设计速度、车辆类型、交通量等因素，以及地形、环境等条件。
3. 超高的确定，超高是指曲线外侧边缘高于内侧边缘的高度差，它是为了保证车辆在通过曲线时不会发生侧翻或者车辆失控而设置的。
超高的确定需要考虑到车辆的侧向加速度、车辆的横向偏移量
等因素。
4. 切线长度的计算，切线长度是指曲线两端直线段的长度，它
会影响到车辆在曲线段的过渡情况。
通常切线长度的计算需要考虑
到车辆的设计速度、曲线半径、超高等参数。
5. 横向坡度的设置，在道路平曲线设计中，横向坡度的设置是
为了排水和提供横向辅助力，以确保道路在雨天或者结冰情况下仍
然能够保持良好的行车条件。
总的来说，道路平曲线设计的方法是一个综合考虑道路几何、
车辆行驶特性、交通安全等多方面因素的工程设计过程，需要工程
师综合考虑各种因素，采用合适的数学模型和工程经验来进行设计。
平曲线、超高、竖曲线、超高在线形设计时，各级公路（高速公路和一级公路除外）的视距应不小于两倍停车视距；并应根据需要，结合地形设置保证超车视距的路段。
平曲线半径：当汽车在平曲线上行驶时，所产生的横向力应不超过轮胎与路面摩阻力所允许的界限，并使驾驶员无不顺适感觉。
平曲线半径、行车速度、路面超高和横向摩阻系数[kg2]的关系式为[147-01],[kg2]其中(+) 直接关系到汽车在平曲线上行驶时的安全和顺适感。
极限最小半径：是公路受到地形或地物等限制所允许采用的最小半径。
其计算的条件是：为0.10（=120公里/小时）～0.15（=40公里/小时），这时驾驶员仍感顺适；是路面超高允许最大值，一般用6％，个别用8％，特殊情况下用10％。
一般最小半径：为使公路平面线型在整体组合上不致不协调，驾驶员感到较为顺适的常用的最小半径。
这时，为0.05～0.06；为6％～8％，不用10％。
不设超高的最小半径公路的平曲线保持直线上的路拱（即不设超高），驾驶员不感到有弯道的最小半径，这时，为0.035；为－2％或－1.5％。
回头曲线：当公路需要展线以争取高程，而又受地形限制不能继续前进而须折返展线时，在折返处设转角一般大于180°的平曲线,称为回头曲线。
回头曲线因受地形限制，常采用极限甚至小于极限的最小半径。
超高：汽车在平曲线上行驶时产生离心力，设置超高，可抵消其部分离心力，使汽车不致向外倾覆。
超高值过大不利于驾驶操作和行车安全，也不利于公路养护、施工;过小则不利于排水。
专供汽车行驶的高速公路,一级公路的超高横坡度不超过10％，其他各级公路不超过8％。
在积雪寒冷地区，最大超高横坡度不超过6％。
平曲线加宽：汽车在平曲线上行驶时，后轮的轨迹在前轮的内侧,其车轮所占有宽度比在直线上的要宽,因此车道内侧应予加宽。
加宽值视车型和平曲线半径()而定,[kg2]一般可按/2计算。
式中为汽车前后轴距；如为半挂车时，可分别按牵引车和挂车的前后轴距[kg2],计算。
