水泵和电机联轴器的找正对中方法

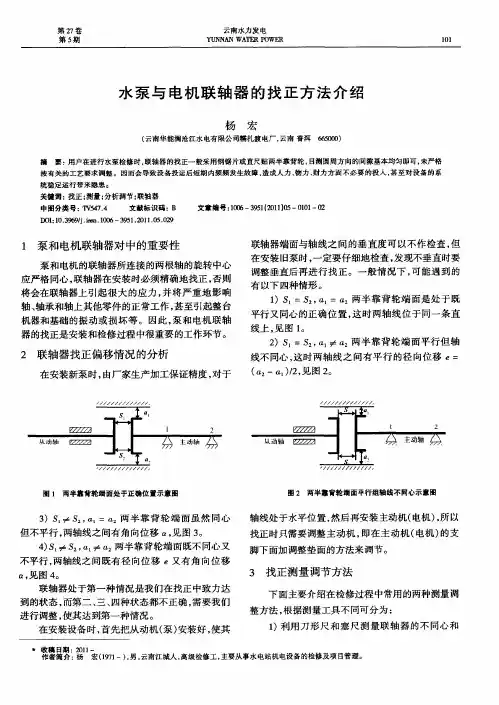

如何进行泵和电机联轴器的找正、对中1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。

因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。

一般情况下，可能遇到的有以下四种情形。

1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

联轴器找正的计算方法和调整步骤1前言联轴器是机械设备中的重要部件，在汽轮机组、水泵、风机等转动机械的联接中普遍使用。

为了避免联轴器不同心而使设备产生较大的振动、损坏，要求转动设备中的联轴器必须保证较高的同轴度。

因此，联轴器的找正是一项非常重要、精度要求很高的工作。

2联轴器找正的质量标准联轴器找正的质量标准因设备的转速和联轴器的型式而异，水泵、风机等通用机械的联轴器允许偏差值如表1所示。

3联轴器找正的原理3.1 对联轴器中心偏移情况的分析联轴器中心偏移不外乎以下2种情况：Q）联轴器端面张口方向与中心偏移方向相反（上张口时中心低,下张口时中心高；左张口时中心偏右，右张口时中心偏左）;（2）联轴器端面张口方向与中心偏移方向相同（与⑴描述相反）。

3.2 理论上联轴器找正的计算与调整就联轴器中心偏移第1种情况中：上张口（数值为δ）,中心低（数值为4 h）,如图1所示为例。

为保证同轴度需进行如下调整（一般调整电机等易移动的设备），计算的原则是〃先消张口后消圆周〃：Q）消除联轴器张口，可在前支座A及后支座B下分别增加不同厚度的垫片。

垫片的厚度经过如下计算：利用图2中三角形AFGH∖^ECA及^EDB的相似关系和相似三角形对应边成比例的定律，可得出如下关系：AC∕GH=AE∕FH ,进而有AC=（AE / FH）χGH式中GH——上张口值δ ;AE ——前支座到联轴器端面的距离；FH——联轴器直径。

同理，后支座加垫片的数值BD=（BE / FH）×GH o（2）消除联轴器高差，电机轴应向上垫起Ah （如图2所示）。

这时，电机前、后座应同时加垫Ah厚。

综合以上两步骤，总调整量：电机前支座A加垫片厚度Xl=Δh+AC （1）电机后支座B加垫片厚度X2=∆h + BD⑵假定上（右）张口时，AC、BD取正值，下（左）张口时，AC、BD则取负值；电机中心低（偏左）时，加取正值;电机中心高（偏右）时，Ah则取负值，当X为正数时加垫片（或右移），X为负值时减垫片（或左移）。

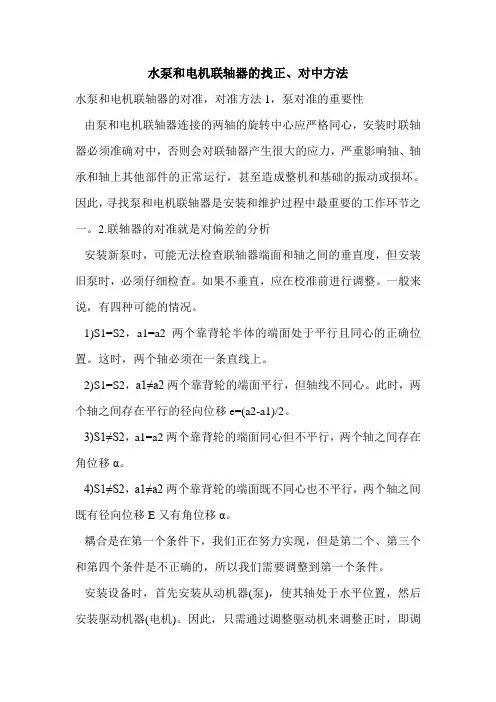

水泵和电机联轴器的找正、对中方法水泵和电机联轴器的对准，对准方法1，泵对准的重要性由泵和电机联轴器连接的两轴的旋转中心应严格同心，安装时联轴器必须准确对中，否则会对联轴器产生很大的应力，严重影响轴、轴承和轴上其他部件的正常运行，甚至造成整机和基础的振动或损坏。

因此，寻找泵和电机联轴器是安装和维护过程中最重要的工作环节之一。

2.联轴器的对准就是对偏差的分析安装新泵时，可能无法检查联轴器端面和轴之间的垂直度，但安装旧泵时，必须仔细检查。

如果不垂直，应在校准前进行调整。

一般来说，有四种可能的情况。

1)S1=S2，a1=a2两个靠背轮半体的端面处于平行且同心的正确位置。

这时，两个轴必须在一条直线上。

2)S1=S2，a1≠a2两个靠背轮的端面平行，但轴线不同心。

此时，两个轴之间存在平行的径向位移e=(a2-a1)/2。

3)S1≠S2，a1=a2两个靠背轮的端面同心但不平行，两个轴之间存在角位移α。

4)S1≠S2，a1≠a2两个靠背轮的端面既不同心也不平行，两个轴之间既有径向位移E又有角位移α。

耦合是在第一个条件下，我们正在努力实现，但是第二个、第三个和第四个条件是不正确的，所以我们需要调整到第一个条件。

安装设备时，首先安装从动机器(泵)，使其轴处于水平位置，然后安装驱动机器(电机)。

因此，只需通过调整驱动机来调整正时，即调整驱动机(电机)支撑腿下的缓冲面。

3.定时测量和调整方法以下主要介绍维修过程中两种常用的测量和调整方法，可分为: 1)使用刀形量规和测隙规测量联轴器的不对中，使用楔形间隙轨或测隙规测量联轴器端面的不平行度。

该方法适用于低转速、低精度要求的弹性连接设备。

2)用百分表、量规架或专用对准工具测量两个联轴器的未对准和不平行度。

该方法适用于高转速、刚性连接、高精度要求的旋转设备。

注意:1)用塞尺和刀形规找正时，联轴器径向端面表面应平整、光滑、无锈蚀、无毛刺。

2)为了清楚地看到刀尺的光，最好使用手电筒。

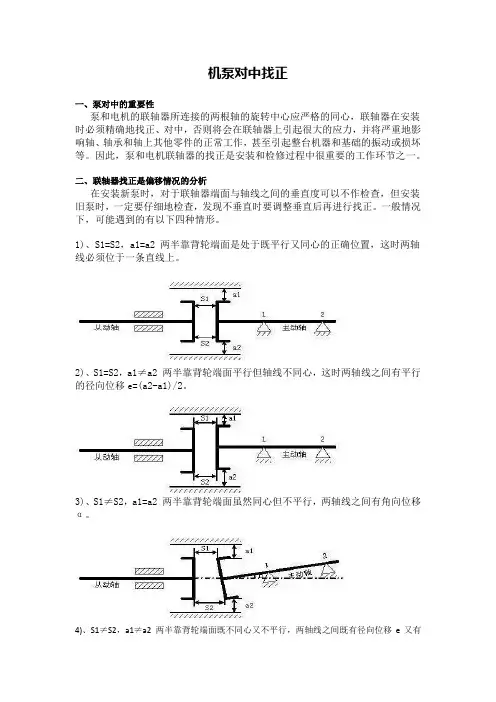

机泵对中找正一、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。

因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

二、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。

一般情况下，可能遇到的有以下四种情形。

1)、S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2)、S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3)、S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4)、S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中需要努力达到的理想状态，而其他三种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机(即常说的泵头)安装好，使其轴线处于水平位置，然后再安装主动机(即常说的电机)，所以找正时只需要调整电机，即在电机的支脚下面加调整垫片的方法来调节。

三、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为:1)、利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2)、利用百分表及表架或专用找正工具(如激光对中校正仪)测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意:1)、在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

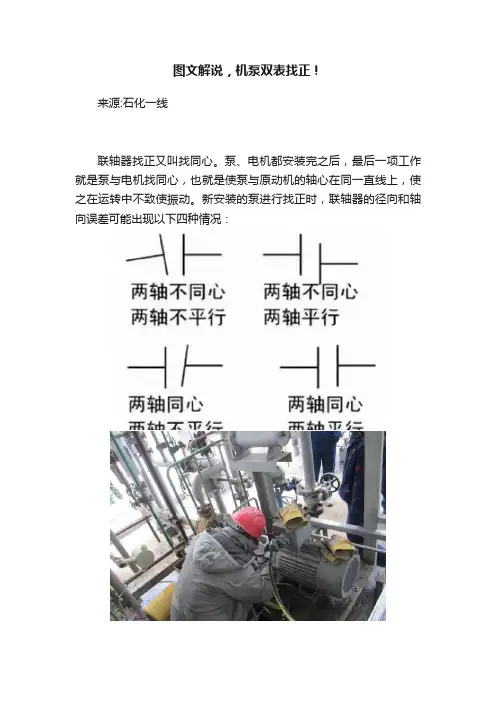

图文解说，机泵双表找正！来源:石化一线联轴器找正又叫找同心。

泵、电机都安装完之后，最后一项工作就是泵与电机找同心，也就是使泵与原动机的轴心在同一直线上，使之在运转中不致使振动。

新安装的泵进行找正时，联轴器的径向和轴向误差可能出现以下四种情况：方法一：一般的泵(水泵、小油泵)可以用平尺或塞尺进行粗测，但是对大多数设备都需要精测，用百分表进行测量。

一般机泵的水平度已找好，以机泵的对轮为基准，测定与调整电机对轮，来保证电机与机泵两轴对中。

注：a1、a2、a3、a4 表示径向间隙，S1、S2、S3、S4 表示轴向间隙测量时先测出百分表在0o时的径向间隙a1 和轴向间隙S1，然后分别测出90o、180o、270o的径向与轴向间隙，并分别记录于上图所示的圆内与圆外。

测量回到0o时，必须与原始读数一致，否则要查找原因，一般由轴窜动或地脚螺栓松动所致。

最后测量数据还须符合以下条件，才表示计算正确。

a1+a3=a2+a4 S1+S3=S2+S4方法二：泵两表找正：把百分表架到泵端，将百分表对零，将对轮旋转一圈，每90度得到一个数值，最后百分表转回其始位时必须回零，左右读数相加应该等于上下数值相加之和。

然后根据读数分析出两轴的相对空间位置状况，根据偏差值作出适当调整。

首先调整联轴器的左右偏差到允许值，然后调整高低至标准之内。

找正公式：S1= ±(对轮轴向差值(张口绝对值)×支脚1到测点距离)÷测点直径±圆周径向插(差)值/2S2= ±(对轮轴向差值×支脚2到测点距离)÷测点直径±圆周径向插(差)值/2第一个±：如果对轮是上张口，取“+”号；如果是下张口，则取“-”号可理解为从上往下盘第二个±：电机低时取“+”；电机高时取“-” 可理解为从上往下盘表是正写正是负写负S1是正的话(上张口且电机偏低),说明应该垫垫片,S1数即是要垫的垫片厚度.另：测点直径为测表点旋转直径，而不是联轴器直径。

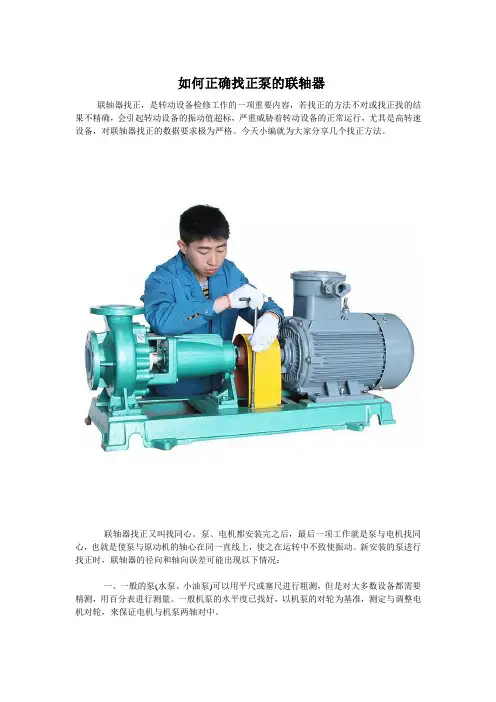

如何正确找正泵的联轴器联轴器找正，是转动设备检修工作的一项重要内容，若找正的方法不对或找正找的结果不精确，会引起转动设备的振动值超标，严重威胁着转动设备的正常运行，尤其是高转速设备，对联轴器找正的数据要求极为严格。

今天小编就为大家分享几个找正方法。

联轴器找正又叫找同心。

泵、电机都安装完之后，最后一项工作就是泵与电机找同心，也就是使泵与原动机的轴心在同一直线上，使之在运转中不致使振动。

新安装的泵进行找正时，联轴器的径向和轴向误差可能出现以下情况：一、一般的泵(水泵、小油泵)可以用平尺或塞尺进行粗测，但是对大多数设备都需要精测，用百分表进行测量。

一般机泵的水平度已找好，以机泵的对轮为基准，测定与调整电机对轮，来保证电机与机泵两轴对中。

二、加减垫子计算方法其中：a表示轴向表读数D表示靠背轮直径L1表示靠背轮到电机前脚距离L2表示电机前脚到后脚的距离S表示径向表的读数这得出的结果就是你电机要加在前脚和后脚的垫子数量。

三、把百分表架到泵端，将百分表对零，将对轮旋转一圈，每90度得到一个数值，最后百分表转回其始位时必须回零，左右读数相加应该等于上下数值相加之和。

然后根据读数分析出两轴的相对空间位置状况，根据偏差值作出适当调整。

首先调整联轴器的左右偏差到允许值，然后调整高低至标准之内。

找正公式：S1= (对轮轴向差值(张口绝对值)支脚1到测点距离)测点直径圆周径向插(差)值/2；S2= (对轮轴向差值支脚2到测点距离)测点直径圆周径向插(差)值/2。

第一个：如果对轮是上张口，取+号；如果是下张口，则取-号可理解为从上往下盘；第二个：电机低时取+；电机高时取- 可理解为从上往下盘表是正写正是负写负。

S1是正的话(上张口且电机偏低),说明应该垫垫片,S1数即是要垫的垫片厚度。

另：测点直径为测表点旋转直径，而不是联轴器直径。

调整左右与之类似。

双表找正，好是好，但轴向的位移有时不好掌握。

新手靠运气也许半天搞不定，老师傅凭经验十几分钟搞定！最好是在180的地方再加一块轴向的表。

水泵联轴器找中心一、联轴器找中心的基础知识：1、什么是联轴器：联轴器是用来联接设备中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

2、联轴器找中心的目的：是设备在工作时使主动轴和从动轴两轴中心线尽可能在同一直线上。

3、联轴器不对中的危害：一旦联轴器找正不合格，联轴器两侧轴中心会互相偏差，设备投入运行后，会造成各轴承负荷不均匀，势必会导致振动超标、原动机过载、轴承过负荷而发热磨损，严重时可能导致设备内部零件的损坏。

4、水泵联轴器找中心偏差标准单位（mm）转速刚性弹性≥3000 ≤0.02 ≤0.04≤3000 ≤0.04 ≤0.06≤1500 ≤0.06 ≤0.08≤750 ≤0.08 ≤0.10≤500 ≤0.10 ≤0.155、联轴器找中心测量注意事项：（1）联轴器找正时要在冷态下，热态下不能找中心。

（2）测量前，应将固定设备和可调设备的地脚螺栓正常拧紧。

（3）在使用百分表进行测量前，应使百分表同步。

（4）百分表应有足够的强度，并与基准联轴器固定牢靠。

（5）架表后，应先盘动对轮一圈，观察表的数值变化情况，防止百分表架设过程中的预留值偏小，并初步判断出表计数值变化范围和最大数值位置。

6、联轴器找中心调整注意事项：测量后的调整是联轴器找中心的关键，也是一个难点，调整过程中需要充分考虑众多因素。

（1）设备检修后转运行状态，这时条件会发生改变，如汽前泵与电机、汽泵与小机等。

应考虑到设备介质温度对轴承座的影响。

（2）我们在泵联轴器找正时，一般都在靠背轮之间留有规定间隙，以保证电机磁场中心变化、泵发生窜动或不平衡膨胀事有足够的空间。

水泵联轴器的端面距离要求单位（mm）大型泵8-12中型泵6-8小型泵3-6（3）两个设备在找中时，一般选择一方为固定端，该设备不轻易调整，另一方为可调方，但遇到可调端调整后的转子扬度太大或太小等特殊情况时，可以适当的对固定端进行调整。

我们在找中心是时一般是以电机为可调方，在电机没有调整量时才考虑调泵的高低位置。

电机联轴器的找正对中方法电机联轴器是用于连接电机和负载设备的一种机械元件。

它的主要作用是传递电机的动力和扭矩，使两者之间保持正确的旋转同步。

为了确保联轴器的运行效果和使用寿命，必须正确进行安装和调整。

下面将介绍电机联轴器的找正和对中方法。

一、电机联轴器的找正方法：1.准备工作：在进行找正调整之前，首先需要将电机和负载设备之间的连接螺栓全部拆卸，然后将电机固定在座标台或工作台上，以确保其稳定。

2.装配联轴器：将联轴器两个端部与电机和负载设备分别连接，并使用连接螺栓将其固定。

注意，在紧固连接螺栓的过程中，要保证联轴器两端的轴向对中。

3.找正调整：通过旋转电机轴，观察联轴器两端机械部件的轴线是否在同一直线上。

如果出现偏移，需要进行找正调整。

（1）静态找正：在调整过程中，不需要电机运行。

通过调整联轴器两端的位置，使得联轴器两端的机械部件轴线与电机轴线保持同一直线。

具体步骤：a.使用测量工具（如千分尺）测量联轴器两端的轴承端面和固定端面之间的距离。

b.根据测量结果，调整联轴器两端的位置。

一般来说，只需要微调联轴器的位置即可。

c.继续测量并调整，直至两端的距离一致为止。

（2）动态找正：调整过程需要电机运行，通过观察联轴器两端的振动情况，找出偏差并进行调整。

具体步骤：a.保持电机静止，通过调整联轴器两端的位置，使得联轴器两端的机械部件轴线与电机轴线保持同一直线。

b.让电机运行，观察联轴器两端的振动情况。

如果振动较大或出现异常情况，说明还需要进行调整。

c.继续调整联轴器两端的位置，观察并记录振动情况，直至振动降至最低水平。

二、电机联轴器的对中方法：1.准备工作：在进行对中调整之前，需要确保联轴器两端的轴线准确无误，即完成了找正调整。

2.测量判断：使用测量工具（如划线尺、角尺等）测量联轴器两端的旋转偏差。

如果旋转偏差较小，则说明联轴器已经基本对中。

3.对中调整：通过调整联轴器两端的位置，使得联轴器的旋转偏差尽量接近于零。

电机联轴器的找正、对中方法1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。

因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。

一般情况下，可能遇到的有以下四种情形。

1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

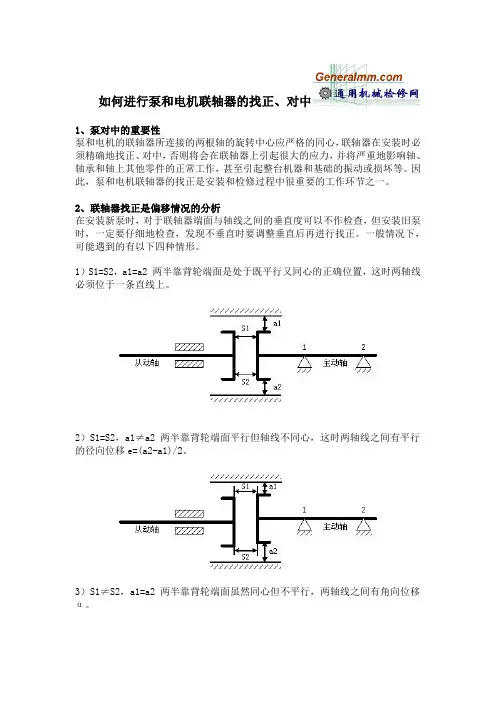

如何进行泵和电机联轴器的找正、对中1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。

因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。

一般情况下，可能遇到的有以下四种情形。

1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。
