第一章汽车检测基础知识

汽车测试基础复习大纲第1章绪论1.测量与测试含义是否是一样？2.测试系统原理框图第2章信号分析1.信号一般有哪几种分类方法？各分为哪几类？请简要说明。

答：从信号描述上分——确定性信号与非确定性信号；从信号的幅值和能量上——能量信号与功率信号2.周期信号和非周期信号的频谱图各有什么特点？答：周期信号因为各简谐成分的频率比为无理数其频谱具有离散性、谐波性和收敛，非周期性信号具有连续性和密度性，周期性信号物理意义在于周期性信号Xn不连续，而非周期性信号则是连续的3.简要说明随机信号的主要特征参数以及它们的数学表达式。

（1）均值，方差和均方值（2）概率密度函数（3）自相关函数（4）功率谱密度函数第3章测试装置1.测试系统的基本构成。

2.测量装置有哪些静态特性指标；何谓测试系统的动态特性？3.测试系统的传递函数。

4.测试系统的频响函数定义及其物理意义。

5.简述不失真测量的基本条件。

6.对于二阶装置，设计时为何要取阻尼比ζ=0.6～0.8？第4章常用传感器及其测量电路1.常用传感器的分类,以及每种传感器的基本工作原理、结构、测量电路与使用特点，并举例加以说明。

2.传感器的选用原则。

传感器的灵敏度与精确度越高越好么，为什么？3.哪些传感器可以用作小位移传感器？4.差动式传感器的特点及应用范围。

5.磁电式(光电式)传感器的类型及在汽车测试中的典型应用实例。

6.电感传感器(自感型)的灵敏度与哪些因素有关，要提高灵敏度可采取那些措施？采取这些措施会带来什么后果？7. 电容传感器、电感传感器、电阻应变片传感器的测量电路有何异同？8.电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何根据具体情况选用？9.何谓霍尔效应？其物理本质是什么？用霍尔元件可测量那些物理量？请举出三个例子说明？10.什么叫电涡流效应？概述电涡流式传感器的基本结构与工作原理。

11. 以变气隙式自感传感器位移为例，分析、比较传感器差动与非差动式的灵敏度。

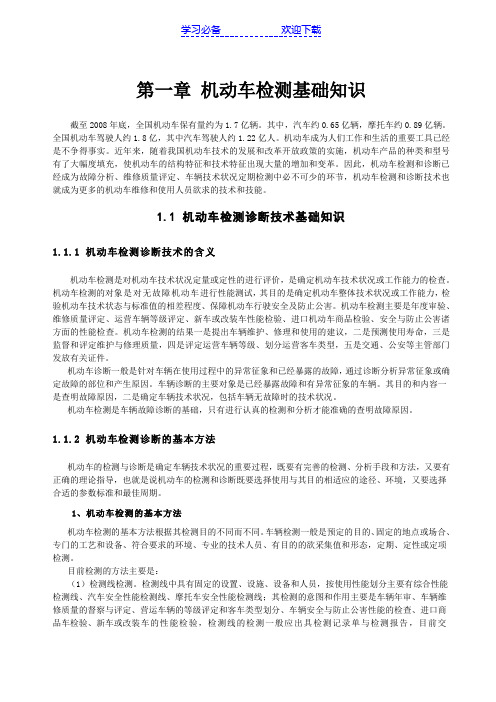

第一章机动车检测基础知识截至2008年底，全国机动车保有量约为1.7亿辆。

其中，汽车约0.65亿辆，摩托车约0.89亿辆。

全国机动车驾驶人约1.8亿，其中汽车驾驶人约1.22亿人。

机动车成为人们工作和生活的重要工具已经是不争得事实。

近年来，随着我国机动车技术的发展和改革开放政策的实施，机动车产品的种类和型号有了大幅度填充，使机动车的结构特征和技术特征出现大量的增加和变革。

因此，机动车检测和诊断已经成为故障分析、维修质量评定、车辆技术状况定期检测中必不可少的环节，机动车检测和诊断技术也就成为更多的机动车维修和使用人员欲求的技术和技能。

1.1 机动车检测诊断技术基础知识1.1.1 机动车检测诊断技术的含义机动车检测是对机动车技术状况定量或定性的进行评价，是确定机动车技术状况或工作能力的检查。

机动车检测的对象是对无故障机动车进行性能测试，其目的是确定机动车整体技术状况或工作能力，检验机动车技术状态与标准值的相差程度、保障机动车行驶安全及防止公害。

机动车检测主要是年度审验、维修质量评定、运营车辆等级评定、新车或改装车性能检验、进口机动车商品检验、安全与防止公害诸方面的性能检查。

机动车检测的结果一是提出车辆维护、修理和使用的建议，二是预测使用寿命，三是监督和评定维护与修理质量，四是评定运营车辆等级、划分运营客车类型，五是交通、公安等主管部门发放有关证件。

机动车诊断一般是针对车辆在使用过程中的异常征象和已经暴露的故障，通过诊断分析异常征象或确定故障的部位和产生原因。

车辆诊断的主要对象是已经暴露故障和有异常征象的车辆。

其目的和内容一是查明故障原因，二是确定车辆技术状况，包括车辆无故障时的技术状况。

机动车检测是车辆故障诊断的基础，只有进行认真的检测和分析才能准确的查明故障原因。

1.1.2 机动车检测诊断的基本方法机动车的检测与诊断是确定车辆技术状况的重要过程，既要有完善的检测、分析手段和方法，又要有正确的理论指导，也就是说机动车的检测和诊断既要选择使用与其目的相适应的途径、环境，又要选择合适的参数标准和最佳周期。

汽车测试基础复习大纲第1章绪论1.测量与测试含义是否是一样？2.测试系统原理框图第2章信号分析1.信号一般有哪几种分类方法？各分为哪几类？请简要说明。

答：从信号描述上分——确定性信号与非确定性信号；从信号的幅值和能量上——能量信号与功率信号2.周期信号和非周期信号的频谱图各有什么特点？答：周期信号因为各简谐成分的频率比为无理数其频谱具有离散性、谐波性和收敛，非周期性信号具有连续性和密度性，周期性信号物理意义在于周期性信号Xn不连续，而非周期性信号则是连续的3.简要说明随机信号的主要特征参数以及它们的数学表达式。

（1）均值，方差和均方值（2）概率密度函数（3）自相关函数（4）功率谱密度函数第3章测试装置1.测试系统的基本构成。

2.测量装置有哪些静态特性指标；何谓测试系统的动态特性？3.测试系统的传递函数。

4.测试系统的频响函数定义及其物理意义。

5.简述不失真测量的基本条件。

6.对于二阶装置，设计时为何要取阻尼比ζ=0.6～0.8？第4章常用传感器及其测量电路1.常用传感器的分类,以及每种传感器的基本工作原理、结构、测量电路与使用特点，并举例加以说明。

2.传感器的选用原则。

传感器的灵敏度与精确度越高越好么，为什么？3.哪些传感器可以用作小位移传感器？4.差动式传感器的特点及应用范围。

5.磁电式(光电式)传感器的类型及在汽车测试中的典型应用实例。

6.电感传感器(自感型)的灵敏度与哪些因素有关，要提高灵敏度可采取那些措施？采取这些措施会带来什么后果？7. 电容传感器、电感传感器、电阻应变片传感器的测量电路有何异同？8.电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何根据具体情况选用？9.何谓霍尔效应？其物理本质是什么？用霍尔元件可测量那些物理量？请举出三个例子说明？10.什么叫电涡流效应？概述电涡流式传感器的基本结构与工作原理。

11. 以变气隙式自感传感器位移为例，分析、比较传感器差动与非差动式的灵敏度。

本文由zhongwenxian00贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

主讲：周全项目一汽车检测基础知识教学目的及要求：1. 2. 3. 4. 5. 掌握汽车检测的基本术语了解汽车检测标准的种类了解汽车检测设备的组成了解汽车检测站的类型及其职能掌握汽车检测站的检测流程教学目的及要求：重点：汽车检测的基本术语汽车检测设备的组成汽车检测站的类型及其职能汽车检测站的检测流程难点：汽车检测设备的组成汽车检测站的检测流程课时：4 项目一汽车检测基础知识一、基本概念及术语汽车检测确定汽车技术状况和工作能力的检查汽车诊断在不解体的条件下，确定汽车技术状况，查明故障部位及原因的检查汽车故障汽车部分或完全丧失工作能力的现象汽车的工作能力汽车按技术文件规定的使用性能指标，执行规定功能的能力汽车技术状况定量测得表征某一时刻汽车外观和性能参数值的总和，如外观尺寸、功率、油耗、车速、转速。

项目一汽车检测基础知识汽车检测诊断参数：供诊断用的，表征汽车、总成、机构技术状况的参数汽车检测标准：对汽车检测的方法、技术要求和限值等的统一规定。

第三节汽车诊断参数和标准汽车检测诊断参数分为三类： 1、工作过程参数：工作过程中可供测量的。

2、伴随过程参数：工作过程的伴随量,间接反映，不易测量。

（振动、异响、发热） 3、几何尺寸参数，具体结构参数：间隙，自由行程，配气正时项目一汽车检测基础知识汽车检测诊断参数检测对象检测参数最高车速（km／h）最大爬坡度（%） 0～100km加速时间（s）驱动车轮输出功率（kW）驱动车轮驱动力（N）汽车燃油消耗量（L／100km， L/100t·km，）侧倾稳定角（°）功率（Kw）曲轴角加速度（rad/s2）单缸断火时功率下降率（%）油耗（L/h）曲轴最高转速（r/min）废气成分（体积分数）（%）检测对象检测参数冷却液工作温度（℃）散热器入口与出口温差（℃）风扇传动带张力（N/mm）曲轴与发电机轴转速差（ %）汽车总体冷却系统发动机总体点火系统一次电路电压（V）一次电路电压降（V）电容器容量（μF）断电器触点闭合角及重叠角（°）点火电压（kV）二次电路开路电压（kV）点火提前角（°）发电机电压、电流（V、A ）整流器输出电压（V）任务一汽车检测基础知识汽车检测诊断参数检测对象检测参数曲轴箱窜气量（L/min）曲轴箱气体压力（kPa）气缸间隙（按振动信号测量）（ mm）气缸压力（MPa）气缸漏气率（%）发动机异响机油消耗量（L/100km）主油道机油压力（MPa）主轴承间隙（按油压脉冲测量）（mm）连杆轴承间隙（按振动信号测量）（mm）检测对象检测参数在制动状态下，起动机电流（A）、电压（V）蓄电池在有负荷状态下的电压（V）振动特性（m/s2）气缸活塞组起动系统曲柄连杆组传动系统车轮驱动力（N）底盘输出功率（kW）滑行距离（m）传动系噪声（dB）任务一汽车检测基础知识汽车检测标准的种类按标准的适用范围分：国家标准 GB7258-2004《机动车运行安全技术条件》行业标准JT/T198-2004《营运车辆技术等级划分和评定要求》地方标准 DB 31/T343-2005《汽车快修企业技术条件》企业标准 Q/JQBT 5-1998《上海桑塔纳前照灯技术条件》按标准的性质分：强制性标准 GB7258-2004 推荐性标准任务一汽车检测基础知识二、汽车检测的分类1、汽车安全环保检测：确保在用汽车具有符合要求的外观及车貌、良好的安全性能和排放性能，把诱发交通事故的各种隐患减小到最低限度。

一、1 •汽车检测：确定汽车技术状况或工作能力的检查。

主要指“性能检测”。

2•汽车诊断：在不解体（或拆卸个别小件）条件下，为确定汽车技术状况或查明故障部位、原因所进行的检查、分析、判断工作。

主要指“故障诊断”。

3•汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值的总和。

4•汽车故障：汽车部分或完全丧失工作能力的现象。

5•故障率：使用到某里程的汽车，在该里程之后单位里程内发生故障的概率。

7. 诊断参数：供诊断用的，表征汽车、总成及机构技术状况的参数。

8•诊断标准：对汽车诊断的方法、技术要求和限值等的统一规定。

9.诊断周期：汽车诊断的间隔期。

二、汽车检测诊断的目的和作用根据检测诊断的目的，汽车检测诊断可分为以下类型：1 •安全性能检测：对汽车实行定期和不定期的安全性能检测诊断，目的在于确保其在外观、安全性能和排放性能达标, 以强化汽车的安全管理。

2•综合性能检测：对汽车实行定期和不定期的综合性能检测诊断，目的是在不解体情况下，确定运输车辆的工作能力和技术状况，对维修车辆实行质量监督。

3.与维修有关的检测诊断：结合定期维护进行的检测诊断（维修前检测诊断）以及维修中的检测诊断。

总而言之，汽车检测诊断有两个不同的目的，一是“性能检测"；二是“故障诊断〃。

三、汽车检测诊断的方法及特点1•汽车检测诊断的两种方法及特点1 •人工经验诊断法崇方法：通过路试和观察，凭借诊断人员的实践经验和理论知识，利用简单工具以及眼看、手摸、耳听等手段，边检查、边试验、边分析进行诊断。

崇特点：不需专用仪器设备，可随时随地应用，但诊断速度慢，准确性差，对诊断者要求高。

2•现代仪器设备诊断法来方法：在不解体情况下，利用专用仪器设备进行检测诊断，定量确定汽车的技术状况。

崇特点：诊断速度快，准确性高，能定量分析，但投资大、占用固定厂房等。

一、汽年故障及其主耍类型1.汽车故障的主要类型及其定义1.按存在时间分楽间断性故障：只在引发其发生的原因短期存在的条件下才显现的故障。

第一章汽车检测与诊断基础知识1、汽车检测诊断的基本方法有哪些?答：人工经验检测诊断法、现代仪器设备检测诊断法、自诊断法。

2、什么是汽车的技术状况?答：汽车的技术状况是指定量测得的、表征某一时刻汽车的外观和性能的参数值的总和。

3、汽车故障有哪些主要类型?答：按照故障存在时间可分为间断性故障和永久性故障；按照故障发生快慢可分为突发性故障和渐发性故障。

按照故障是否显现可分为功能故障和潜在故障。

4、影响汽车技术状况变化的基本原因有哪些?答：（1）磨损；（2）变形和断裂；（3）蚀损；（4）老化、失调、烧蚀、沉积等。

5、磨损是汽车零件损坏的主要原因，也是汽车故障形成和技术状况变化的主要原因。

零件尺寸和形状改变的现象称为变形。

蚀损指在周围介质作用下产生表面物质损失或损坏的现象。

6、什么是故障树分析法？故障树的分析方法有哪些？答：故障树分析法一种将系统故障形成的原因由总体至部分逐级细化的分析方法。

由于用于表示故障因素间逻辑关系的图形很像一倒放着的树枝，因此又称为树枝图分析法。

定性分析法，定量分析法。

7、何谓诊断参数? 诊断参数有哪几类? 选用诊断参数时应考虑哪些特性?答：供检测诊断用的，表征汽车、总成及机构技术状况的标志称为检测诊断参数。

检测诊断参数可分为三大类:工作过程参数、伴随过程参数和几何尺寸参数。

应考虑下列特性：( 1 )单值性；(2) 灵敏性；(3) 稳定性；(4) 信息性；( 5) 方便性和经济性。

8、什么是检测诊断参数标准? 检测诊断参数标准有哪几类?检测诊断参数标准是利用检测诊断参数测量值对检测诊断对象的技术状况进行评价的依据。

根据来源可把检测诊断参数标准分为三类： ( 1 )国家标准；( 2 ) 制造厂推荐标准；(3) 企业标准。

9、汽车各项检测诊断参数的标准，一般都应包括初始标准值、极限标准值和许用标准值。

10、什么是最佳诊断周期?答：最佳诊断周期是汽车的技术完好率最高而消耗费用最少的检测诊断周期。
