球阀基础知识介绍

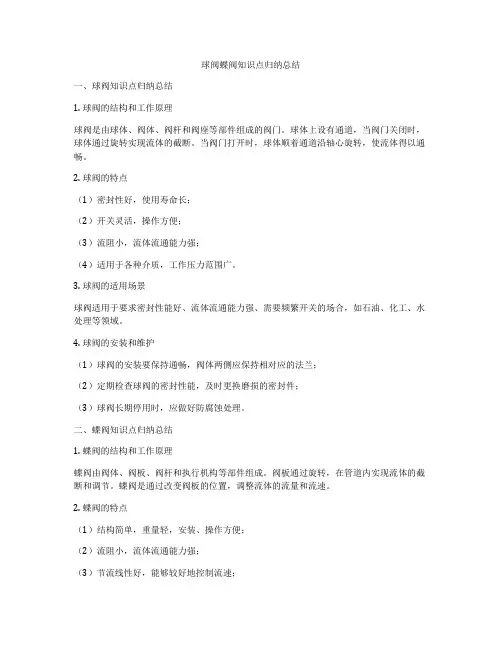

球阀蝶阀知识点归纳总结一、球阀知识点归纳总结1. 球阀的结构和工作原理球阀是由球体、阀体、阀杆和阀座等部件组成的阀门。

球体上设有通道，当阀门关闭时，球体通过旋转实现流体的截断。

当阀门打开时，球体顺着通道沿轴心旋转，使流体得以通畅。

2. 球阀的特点（1）密封性好，使用寿命长；（2）开关灵活，操作方便；（3）流阻小，流体流通能力强；（4）适用于各种介质，工作压力范围广。

3. 球阀的适用场景球阀适用于要求密封性能好、流体流通能力强、需要频繁开关的场合，如石油、化工、水处理等领域。

4. 球阀的安装和维护（1）球阀的安装要保持通畅，阀体两侧应保持相对应的法兰；（2）定期检查球阀的密封性能，及时更换磨损的密封件；（3）球阀长期停用时，应做好防腐蚀处理。

二、蝶阀知识点归纳总结1. 蝶阀的结构和工作原理蝶阀由阀体、阀板、阀杆和执行机构等部件组成。

阀板通过旋转，在管道内实现流体的截断和调节。

蝶阀是通过改变阀板的位置，调整流体的流量和流速。

2. 蝶阀的特点（1）结构简单，重量轻，安装、操作方便；（2）流阻小，流体流通能力强；（3）节流线性好，能够较好地控制流速；（4）适用于大口径管道和中低压力场合。

3. 蝶阀的适用场景蝶阀适用于食品、医药、轻工等行业，要求流阻小、流速可调的场合，如管道截断和调节。

4. 蝶阀的安装和维护（1）蝶阀的安装要注意保持阀体两侧的法兰平行，避免受力不均而造成变形；（2）定期检查蝶阀的密封性能，及时更换磨损的密封件；（3）蝶阀长期停用时，应保持管道的干燥清洁，防止腐蚀。

综上所述，球阀和蝶阀在工业领域有着广泛的应用，各有特点和适用场景。

掌握它们的结构、工作原理、特点、适用场景、安装和维护方法能够更好地使用和维护这两种阀门，确保工业生产的正常运行。

球阀基础知识目录一、球阀概述 (2)1. 球阀定义及作用 (2)2. 球阀的应用领域 (3)3. 球阀的分类与特点 (4)二、球阀结构与原理 (5)1. 球阀结构组成 (7)2. 球阀工作原理 (7)2.1 开启过程 (8)2.2 关闭过程 (9)2.3 密封性能原理 (9)三、球阀材料 (11)1. 主体材料 (12)2. 球体材料 (13)4. 密封材料 (15)5. 其他部件材料 (16)四、球阀选型与安装 (17)1. 选型原则及注意事项 (18)2. 安装准备与条件 (18)3. 安装步骤及要求 (19)4. 调试与验收 (20)五、球阀操作与维护 (22)1. 操作规程 (23)2. 日常维护 (24)3. 故障诊断与排除 (24)4. 维修周期与建议 (26)六、球阀常见问题及解决方案 (27)1. 泄露问题 (28)3. 腐蚀问题 (29)4. 其他常见问题 (30)七、球阀的发展趋势与前景 (31)1. 技术发展与创新方向 (32)2. 市场需求与趋势分析 (33)3. 未来球阀产品的特点预测 (35)一、球阀概述球阀是一种具有开关功能的阀门，其核心部件是一个可在管道内自由滚动的球体。

通过改变球体的通道截面，球阀可以控制流体的流通，从而实现对流体的截断或调节。

球阀广泛应用于石油、化工、电力、冶金、轻工、食品等行业的高压、中压和低压管道系统。

密封性能好：采用优质的密封材料和先进的密封结构，确保在长时间运行过程中保持良好的密封效果，防止介质泄漏。

启闭迅速：球阀的启闭件为球体，启闭速度快，可满足大通径、高压力的流体控制要求。

可实现多路控制：根据需要，球阀可以实现多个通道的切换，实现流体的分流或合流。

耐腐蚀性强：球阀材料多样，可根据使用环境的要求选择不同的材料，如不锈钢、碳钢、合金钢等，以满足耐腐蚀性的要求。

球阀作为一种重要的流体控制设备，在各种工业领域具有广泛的应用价值。

1. 球阀定义及作用球阀是一种具有密封性能的阀门，它主要由阀体和阀盖、阀杆和阀座、密封圈等组成。

球阀使用说明书一、产品简介球阀是一种常用于管道系统中的控制元件，它通过球体的旋转来实现对流体的控制。

球阀具有结构简单、使用方便、密封性好、经济实用等特点，广泛应用于石化、冶金、电力、制药等行业。

二、产品特点1. 结构简单：球阀由阀体、球体、阀杆等组成，结构简单紧凑，便于安装和维护。

2. 使用方便：球阀采用旋转操作，开关方便，只需旋动阀杆即可实现快速开启或关闭。

3. 密封性好：球阀采用球体与阀座的配合，密封性好，可保证在高压力下的流体控制。

4. 耐腐蚀性强：球阀材质多样，可根据流体特性选择不同的材质，从而具备较好的耐腐蚀性。

5. 经济实用：球阀的制造工艺简单，成本较低，价格相对较为实惠。

三、使用注意事项1. 安装前检查：在安装球阀之前，应仔细检查阀体、球体、阀杆等部件是否完整，确保无缺损。

检查密封件是否松动或损坏，防止漏气或漏液。

2. 安装位置选择：球阀的安装位置应选择在易于操作的位置，方便开关和维护。

同时，应考虑阀门开启时的流量路径，避免产生任何不必要的压力损失。

3. 密封性检查：球阀关闭后，应通过观察阀杆位置判断是否密封良好。

如果阀杆位置完全收缩，说明密封良好；如果阀杆位置突出，可能存在泄漏问题，需要及时处理。

4. 使用压力：球阀的使用压力范围应符合产品规格要求，过高或过低的压力都可能影响球阀的正常运行。

5. 注意阀门开关：操作球阀时，应缓慢开启或关闭，避免剧烈振动，同时关注阀门的流量变化，确保流体控制的稳定性。

6. 温度范围注意：球阀的材质和密封性能应与流体的温度范围相匹配，避免因温度过高或过低导致球阀损坏或无法工作。

7. 定期维护检修：为保证球阀长期稳定运行，应定期进行维护检修，清除阀体内的杂质，检查密封性能，并涂抹适量的润滑油。

四、故障处理1. 泄漏现象：如果球阀出现泄漏，首先应检查阀体和球体之间的密封性，确认是否需要更换密封件。

如仍然无法解决泄漏问题，应及时联系生产厂家或专业维修人员。

球阀的结构及工作原理球阀是一种常用的阀门，它通过旋转球体来控制流体的通断。

球阀结构简单、使用方便，广泛应用于各种工业领域。

本文将介绍球阀的结构及工作原理。

一、球阀的结构球阀由阀体、球体、阀杆、密封圈和操作机构等组成。

1. 阀体：球阀的阀体是球阀最主要的部分，通常为圆筒形或短管形。

阀体内部设置有导向通道，用于控制流体的流向。

2. 球体：球体是球阀的关键部件，也是球阀得名的原因。

球体可以旋转以控制流体的通断。

球体通常由不锈钢、铸铁或铜制成，具有良好的耐腐蚀性和密封性能。

3. 阀杆：阀杆是连接球体和操作机构的部件，通过阀杆的旋转来带动球体的旋转。

阀杆通常由不锈钢制成，具有足够的强度和刚性。

4. 密封圈：球阀的密封圈主要用于保证球阀的密封性能。

根据不同的使用要求，密封圈可以采用软密封圈或金属密封圈。

5. 操作机构：操作机构用于控制球体的旋转，常见的操作机构有手动操作、电动操作和气动操作等。

二、球阀的工作原理球阀的工作原理非常简单，通过旋转球体来控制流体的通断。

1. 通道开启：当球体与阀体之间的通道对齐时，流体可以顺畅通过。

这时，球阀处于开启状态。

2. 通道关闭：当球体旋转90度，使通道与阀体垂直时，流体无法通过。

这时，球阀处于关闭状态。

3. 密封性能：球阀在关闭状态下具有良好的密封性能。

当球体旋转到关闭位置后，密封圈会与阀体密封面接触，形成可靠的密封。

球阀的优点在于操作方便、结构简单、密封可靠。

它可以承受较高的压力和温度，适用于各种介质，包括液体、气体和腐蚀性介质。

球阀广泛应用于石油化工、冶金、电力、制药等行业。

总结：球阀是一种通过旋转球体来控制流体通断的阀门。

它由阀体、球体、阀杆、密封圈和操作机构等组成。

球阀的工作原理简单，通过旋转球体来实现流体的通断。

球阀具有操作方便、结构简单、密封可靠等优点，广泛应用于各个工业领域。

球阀结构说明和工作原理球阀是一种常用的阀门，广泛应用于各个行业。

它的结构简单，操作方便，密封性能优越，具有良好的切断和调节流体的能力，在许多工业领域中起着重要的作用。

下面我们来详细了解球阀的结构和工作原理。

一、球阀的结构：球阀主要由阀体、阀门、阀杆和密封件等部件组成。

1.阀体：阀体是球阀的主体结构，通常由铸铁、不锈钢等材质制成。

阀体上有进口和出口，流体通过进口流入阀体，然后由阀门控制流量，最后通过出口离开阀体。

2.阀门：阀门是球阀的关键部件，通常由球体和阀座组成。

球体是一个可旋转的球形结构，可通过阀杆进行控制。

阀座是位于阀体上下方的槽状结构，与球体配合起到密封作用。

3.阀杆：阀杆用于控制球体的旋转，从而控制阀门的开启和关闭。

阀杆与球体连接紧密，通过旋转阀杆可以使球体旋转到开启和关闭的位置。

4.密封件：球阀的密封件主要有阀座密封和球体与阀体之间的密封。

阀座密封通常采用橡胶或聚四氟乙烯等耐磨材料制成，能够有效地防止流体泄漏。

球体与阀体之间的密封采用金属到金属的密封或是配备密封圈的密封结构，能够提供可靠的密封性能。

二、球阀的工作原理：球阀的工作原理基于球体的旋转运动，通过旋转阀杆控制阀门的开启和关闭。

1.开启阀门：当阀杆旋转时，球体跟随旋转，使球体上的通道与阀体上的通道对齐，流体可以顺利通过阀门。

在开启阀门时，阀体的通道与球体的通道完全一致，形成直通的流道，流体的流量可以达到最大。

2.关闭阀门：当阀体旋转时，球体也会随之旋转，使阀体的通道与球体的通道断开，阻止流体通过阀门。

在关闭阀门时，球体的通道与阀体的通道完全不对应，将流体的流量切断。

球阀的开启和关闭过程相对迅速，切断流体流量的能力强。

另外，由于球体与阀座具有密封作用，可以在操作过程中保持较好的密封性能，防止流体泄漏。

需要注意的是，在关闭球阀时，应先将阀杆旋转到位，再停止流体进入，以避免阀门关闭不严密，造成泄漏的情况。

总结：球阀作为一种常用的阀门，具有结构简单、操作方便、密封性能优越等优点。

一、阀门基础知识一、阀门的要紧技术性能：（1）强度性能阀门的强度性能是指阀门经受介质压力的能力。

阀门是经受内压的机械产品，因此必需具有足够的强度和刚度，以保证长期利用而不发生破裂或产生变形。

（2）密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也确实是通常所说的关不严，它将阻碍阀门截断介质的能力。

关于截断阀类来讲，内漏是不许诺的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成天然气损失，污染环境，形成平安隐患，严峻时还会造成事故。

因此阀门必需具有靠得住的密封性能。

（3）流动性能天然气流过阀门后会产生压力损失（既阀门前后的压力差），也确实是阀门对天然气的流动有必然的阻力，为克服阀门的阻力就要消耗必然的能量。

从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对天然气流动的阻力。

（4）动作性能动作灵敏度和靠得住性这是指阀门关于介质参数转变，做出相应反映的灵敏程度。

关于节流阀、减压阀、调剂阀等用来调剂介质参数的阀门和平安阀、疏水阀等具有特定功能的阀门来讲，其功能灵敏度与靠得住性是十分重要的技术性能指标（5）启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必需施加的作使劲或力矩。

关闭阀门时，需要使启闭件与发座两密封面间形成必然的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因此必需施加必然的关闭力和关闭力矩，阀门在启闭进程中，所需要的启闭力和启闭力矩是转变的，其最大值是在关闭的最终瞬时或开启的最初瞬时。

（6）启闭速度启闭速度是用阀门完成一次开启或关闭动作所需的时刻来表示。

一样对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等。

球阀基础知识————————————————————————————————作者: ————————————————————————————————日期：球阀基础知识——《阀门技术》课程系列教材球阀基础知识主要内容:·球阀定义与术语·球阀分类·球阀产品标准·球阀典型结构球阀基础知识——《阀门常识》课程系列教材球阀基础知识球阀即以球体作为启闭件的阀门。

随着加工技术、检测技术与智能控制技术的突飞猛进，以及各种密封新材料的不断涌现,球阀产品将得到越来越广泛的应用。

目前球阀产品不仅在一般工业管道得到了应用,而且在西气东输、煤制油工程以及核工业、宇航工业输送管线上得到普遍应用。

早在1９世纪80年代美国就开始设计球阀,但是当时缺乏适当的密封圈材料，限制了球阀产品的发展。

直到本世纪５0年代,聚四氟乙烯等弹性密封材料的出现以及机床工业的发展才使球阀产品的发展出现转机并得到飞速发展。

一、球阀结构与术语球阀主要由阀体、阀座、球体、阀杆、手柄(或其他驱动装置)组成。

球阀的主要功能是切断或接通管道中的流体通道,其作用原理很简单：藉助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，旋转90℃，使球体的通道与阀体通道中心线重合或垂直,完成球阀的全开或全关。

手动软密封浮动球阀结构图示例如下:图9—1二、球阀分类球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。

根据球阀的特点和用途,球阀可分为若干种类型。

（一)按球体的支撑方式分类:可分为浮动球球阀和固定球球阀1、浮动球球阀:其主要特点是球体无支撑轴,球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图９—１。

这种球阀的球体被两阀座夹持其中而呈“浮动状态”。

球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。

当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。

当将球体转动９０℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态,球体在流体压力的作用下，被推向阀门出口端（简称阀后）阀座,使之压紧并保证密封。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1.流体阻力小，其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

球阀按结构形式可分：一、浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。

这种结构，广泛用于中低压球阀。

二、固定球球阀球阀的球体是固定的，受压后不产生移动。

固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。

通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球球阀球阀的球体是弹性的。

球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。

这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。
