武汉大洋DB-8001断路器动特性分析仪说明书

目录一、编制说明 (3)1.1编制依据 (3)1.2适用范围 (3)二、工程概述 (3)三、施工组织 (4)四、施工平面布置 (5)五、施工进度计划 (6)六、施工流程及各工序说明 (7)6.1施工准备 (7)6.2开箱检查 (9)6.3基础验收 (10)6.4断路器吊装 (11)6.5断路器抽真空、充气 (14)6.6断路器接地 (16)6.7汇控柜安装及二次接线 (17)6.8断路器调整 (18)6.9试验工作 (19)七、质量技术标准 (21)7.1六氟化硫断路器基础技术标准 (21)7.2开箱检查技术标准 (21)7.3六氟化硫断路器安装技术标准 (22)7.4支柱吊装技术标准 (22)气体技术标准 (22)7.5真空注SF67.6开关调整技术标准 (22)八、安全文明施工要求 (22)8.1安全保证措施 (22)8.2文明施工措施 (23)九、绿色施工 (23)一、编制说明1.1 编制依据✪XX省电力勘测设计院《500kV屋外配电装置》（卷册号B4291S-D0102）✪LW10B-550/CYT型六氟化硫断路器供货合同与厂家有关技术资料；✪《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）✪《电气装置安装工程电气设备交接试验标准》（GB50150-2006）✪《绿色施工导则》（建质【2007】223号）；✪《电气装置安装工程质量验收及评定规程》（DL/T5161.2-2002）✪《中华人民共和国工程建设标准强制性条文—电力工程部分》（2006版）✪《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）✪《国家电网公司输变电施工工艺示范手册--电气安装工程》（2006年版）✪《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）✪《国家电网公司“关于利用数码照片资料加强输变电工程安全质量过程控制的通知”》（基建安全[2007]25号）✪《国家电网公司电力安全工作规程》（变电部分）（国家电网安监[2009]664号）✪《国家电网公司输变电工程安全文明施工标准》（国家电网科[2009]211号）✪《国家电网公司电力建设安全健康与环境管理工作规定》（2005版）✪XX省电力公司《输变电工程施工标准化作业指导书-变电安装工程分册》（2007年版）✪XX省送变电建设公司《质量、职业健康安全和环境管理整合体系文件、管理手册》（2009年D版）。

高压开关动特性测试仪目录一、概述 (2)二．测试项目 (2)三．主要技术参数 (2)四．测试仪面板示意图 (3)五、使用说明 (4)1、时间测量时的接线方式 (4)2、速度行程测量时的接线方式 (5)3、速度传感器的安装 (5)3．1 少油开关方能速度传感器的安装及使用3．2 SF6开关速度传感器的安装及使用3．3 真空开关速度传感器的安装使用4、开机测试六、注意事项 (8)七、清单 (9)附一：高压开关动特性测试仪外触发的使用说明 (10)附二：仪器测量原理 (12)一、概述高压开关动特性测试仪是在电力工业部“八五”电力测试设备推广项目（GKC-Ⅳ－91021高压开关动特性测试仪）的基础上根据广大用户反馈意见――操作不简便而精心设计的一种换代产品，该仪器除了保留同类型产品的优点外，其主要特点在于：采用了大屏幕液晶显示屏，全汉字输出，菜单式操作，即每一步操作均由汉字提示，使现场试验人员操作极其简便，除通过硬件实现提高抗干扰水平外，在软件上也编制了抗干扰程序，大大提高了试验数据的可靠性；采用面板式微型打印机，可打印各种测试数据和速度波形，便于分析保存。

该仪器适用于10 ~ 500kV少油、真空、SF6高压断路器动特性综合测试，也可用于低压电器，如接触器、继电器的分合闸时间、同期性的测量二、测试项目测试项目最大时间测量3 s最大速度测量20m/s最大测量行程mm传感器测试通道数开距超程油开关分合闸时间同期性弹跳次数弹跳时间重合闸时间刚分速度刚合速度600*直线传感器12路SF6开关刚分速度刚合速度200*直线传感器12路真空开关平均速度辅助测量法3路三、主要技术参数1、最大测量速度：20 m/s，分辨率：0.01 m/s2、最大测量行程：油开关-- 600 mm （由不同型号传感器定），SF6开关-- 200 mm真空开关(辅助测量法)3、最大测量时间：3 s ，分辨率：100μs4、测试通道数：12路，其中A通道测速度，A、B、C、D、E、F、G、H、I、J、K、L测断口时间5、电源：AC 220V ±10%；50Hz ±2%6、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式打印机7、外形/ 重量：358×258×240 mm /5 kg四、开关仪面板示意图内同步是测试仪内部提供的信号，当继电器动作时（即黄灯或绿灯亮时），同时也给了测试仪一个测试开始的信号。

概述高压开关综合测试仪是本公司第八代产品，它不但具有操作简单、接线方便、界面全汉化、抗干扰能力强、测量过程全自动等优点，而且有基于WINDOWS平台的软件系统的支持，为用户建立一个断路器机械特性测试数据的数据库，可用于各种电压等级的真空、六氟化硫、少油、空气负荷等开关的机械特性的测量。

一、面板1. 接地柱；2. 储能按钮；3. 储能插座；4. 直流操作电源输出保险管；5. 外同步接口；6. 直流操作电源输出接口（红色为合闸正电源，7. 220V电源插座，保险管及电源开关；绿色为分闸正电源，黑色为负公共端）；8. 断口测试线输入接口； 9. 操作电源输出电压调节旋钮；10. USB接口； 11. RS232通讯接口；12. 打印机； 13. 传感器接口；14. 按键； 15. 液晶显示屏；二、按键按键说明：2.1〖打印〗键在测试数据画面中,按此键,将打印测试数据、行程-断口曲线、电流曲线。

在显示电流曲线、行程-断口曲线时将只打印曲线。

2.2〖合/分〗键本键在准备测试画面中用于选择操作命令，在测试数据画面中按此键将返回准备测试画面。

2.3〖执行〗键在准备测试画面中，本键用于执行由〖合/分〗键设定的操作命令。

2.4〖设置〗键在准备测试画面中，按此键进入参数设置画面。

2.5〖确认〗键在设置画面中，按此键将修改的参数保存后返回准备测试画面，或进入速度定义、文件操作画面，在测试数据画面中，用于存储功能确认。

2.6〖▲〗〖▼〗〖〗〖〗键用于光标移动或参数设定。

2.7〖储能〗键按下储能键，储能电源在储能输出端和公共负端之间输出，可给高压开关储能直流电机供电。

储能结束后，要再按此键使之弹起，关闭储能电源输出。

三、画面说明与按键操作3.1 准备测试画面仪器开机后，将显示此画面。

准备测试画面3.1.1 断口状态用于判断开关的合、分状态，及断口线是否连接好。

3.1.2 输出电压调节操作电源输出调节旋钮可改变输出电压的值，调节范围30V～270V。

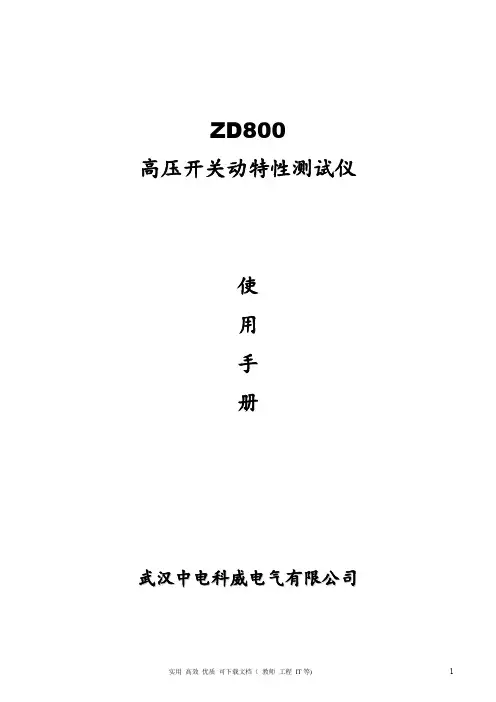

ZD800高压开关动特性测试仪使用手册武汉中电科威电气有限公司目录ZD800高压开关动特性测试仪一、概述高压断路器是电力系统中最重要的控制设备之一。

电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。

因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我公司开发了ZD800高压开关动特性测试仪。

二、特点及主要功能a)适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

b)超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

c)通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

d)开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

e)主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

f)主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

g)中文菜单操作,使用方便。

仪器内置打印机，随时快速打印所有数据及图谱。

三、技术指标1、产品技术参数（1）使用环境输入电源： 220V±10% 50Hz±10%大气压力： 86～106kpa温度：－10～40℃湿度：≦80%RH（2）安全性能绝缘电阻：＞2MΩ介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

（3）基本参数h)时间：量程 4000.0ms 分辩率0.1ms误差①100ms以内 0.1ms±1个字②100ms以上 0.1%±1个字③同期i)速度：量程20.00m/s 分辩率0.01m/s误差①0-2m/s以内±0.1m/s±1个字②100ms以上±0.2m/s±1个字j)行程：k)电流：量程 20.00A 分辩率0.01Al)输出电源： DC30～250V数字可调/20A（瞬时工作）m)外形尺寸： 360mm(L)×280mm(W)×300mm(H)n)重量： 9kg2、性能特点（1）时间：12个断口的固有分、合闸时间，同相同期、相间同期。

前沿 (3)第一章断路器机械特性分析仪的使用范围与技术指标 (4)1.1概述 (4)1.2断路器分析仪的功能与使用场合 (4)1.3断路器分析仪技术指标 (5)第二章测试仪面板与内部原理 (6)2.1仪器面板 (6)2.2仪器原理框图 (7)第三章测试原理 (9)3.1时间测量原理 (9)3.2行程与速度测量原理 (10)3.3回路电阻与动态电阻原理 (11)3.4振动信号测量原理 (12)第四章测试连线 (13)4.1内电源合闸与分闸试验接线 (13)4.2外触发合闸与分闸试验连线 (14)4.3循环试验 (15)4.4额定操作序列 (15)4.5石墨断路器合闸与分闸试验 (16)4.6回路电阻测量 (17)4.7动态电阻测量 (17)4.8振动试验 (18)第五章软件操作 (20)5.1软件主界面 (20)5.2系统参数设置 (23)5.3示波器操作 (25)5.4自动评估 (29)5.5参考断路器参数模板管理 (29)第六章试验操作与流程 (35)6.1合闸试验 (35)6.1.1 试验流程 (35)6.1.2 合闸试验测试结果 (37)6.2分闸试验 (40)6.2.1 试验流程 (40)6.2.2 分闸试验测试结果 (41)6.3循环试验 (41)6.3.1 试验流程 (41)6.3.2 循环试验测试结果 (43)6.4额定操作序列 (46)6.4.1 试验流程 (46)6.4.2 额定操作序列试验测试结果 (47)6.5动态电阻测量 (47)6.5.1 试验流程 (47)6.5.2 动态电阻试验测量结果 (48)6.6回路电阻测量 (48)6.6.1 试验流程 (48)6.6.2 回路电阻试验测量结果 (49)6.7石墨触头合闸与分闸试验 (49)6.9振动试验 (51)6.9.1 试验流程 (51)6.9.2 振动试验验测量结果 (52)第七章参数计算说明 (53)第八章订货信息与装箱清单 (55)前沿本手册的目的是为了让用户熟习断路器分析仪的功能和正确的使用方法。

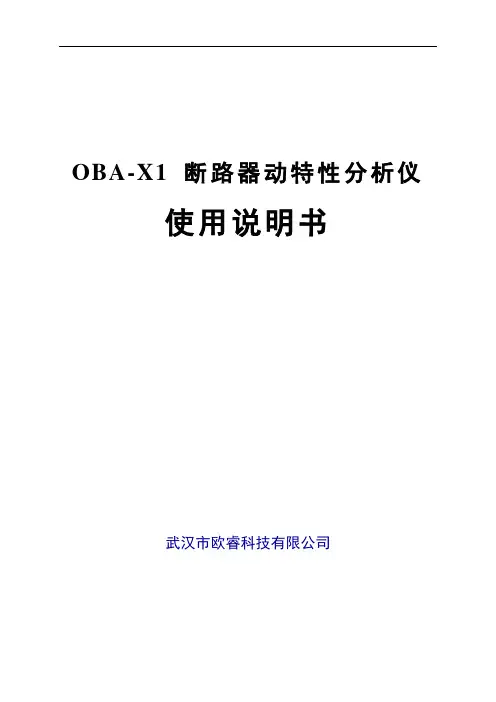

OBA-X1 断路器动特性分析仪使用说明书武汉市欧睿科技有限公司仪器使用注意事项1.使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。

2.仪器自带大容量锂电池，请使用专用充电适配器。

目录一、技术参数........................................................................................................................ - 1 -二、仪器特点........................................................................................................................ - 1 -三、术语定义........................................................................................................................ - 1 -四、仪器外观........................................................................................................................ - 3 -4.1仪器面板 (3)4.2顶部接线面板 (4)4.2右侧操作面板 (4)五、菜单操作说明................................................................................................................ - 4 -5.1主菜单【设置】： (5)5.2主菜单【测试】 (7)5.3主菜单【查看】 (7)5.4主菜单【文件】 (8)5.5主菜单【帮助】 (9)六、测试步骤........................................................................................................................ - 9 - 附录一、在线模式接线图.................................................................................................. - 10 - 附录二、离线模式接线图.................................................................................................. - 11 - 附录三、传感器的安装...................................................................................................... - 12 - 7.1旋转传感器. (12)7.2直线传感器 (12)附录四、仪器使用答疑...................................................................................................... - 13 - 附录五、输入法.................................................................................................................. - 14 -阅读提示：在本说明书上，软件界面上的菜单或选项用【】括起来。

目录产品选型 (2)功能特点 (3)参数概念 (4)技术指标 (5)面板示意 (6)菜单操作下位机 (7)上位机 (16)直流控制 (24)开关测试金属触头 (25)合阻触头 (26)石墨触头 (27)测速安装 (28)速度定义表 (30)售后服务 (34)1产品选型根据选用的机型不同（标准型、工控型、车载型、电脑型），外形不同（立式、卧式），面板布局、操控界面，配置（金属、合阻、石墨触头功能），附配件、使用功能有会所不同！参见说明书中相关内容。

2功能特点适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。

抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。

动阻测试：断口模拟电压信号采集，可选配6路合闸电阻测试；扩展通道选配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机可测试6路石墨触头开关。

位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。

亦可适配用户传统自配的滑线电阻传感器。

操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。

同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。

满足不同状态下的测试要求。

操作界面：5.7″黑白大屏幕触摸屏，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。

字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。

可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。

定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。

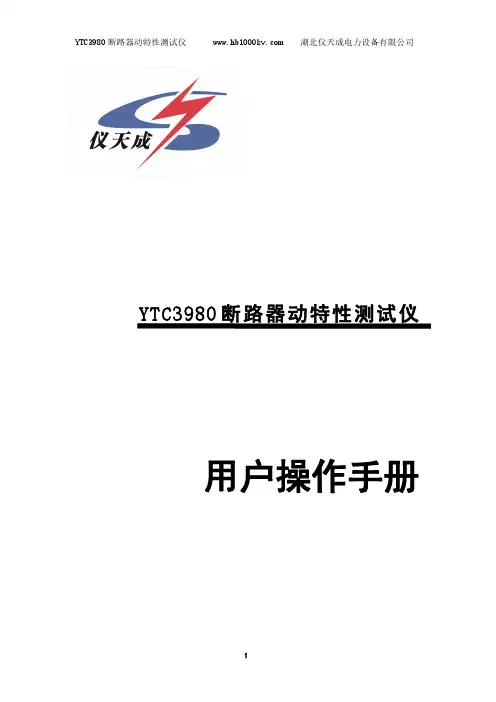

用户操作手册尊敬的顾客感谢您购买本公司YTC3980断路器动特性测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

开关动作特性测试仪操作说明开关动作特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本开发的，它将现代光电隔离技术、大规模可编程逻辑电路技术与高压设备测量技术进行有机结合。

以人机对话的方式操作。

具有智能化、功能全、数据准确可靠、抗干扰能力强、操作简便、体积小、重量轻、外观美等特点。

适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

面板介绍操作说明打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。

按键，仪器进入菜单操作界面。

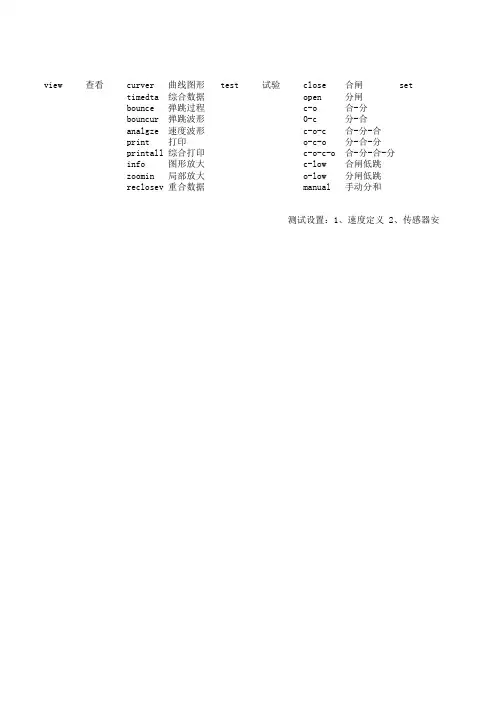

屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

3.1主菜单设置测试前，仪器的各种操作状态的设置。

3.1.1测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。

如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

②传感器安装：根据测速传感器安装位置不同，选取相别。

如果是三相联动机构，一般选在“A”相。

③测试时长：指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:①开关做“合－分－合－分”操作时，选4000ms时长;②进行仪器内部操作电压校验时，选4000ms时长。

④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。

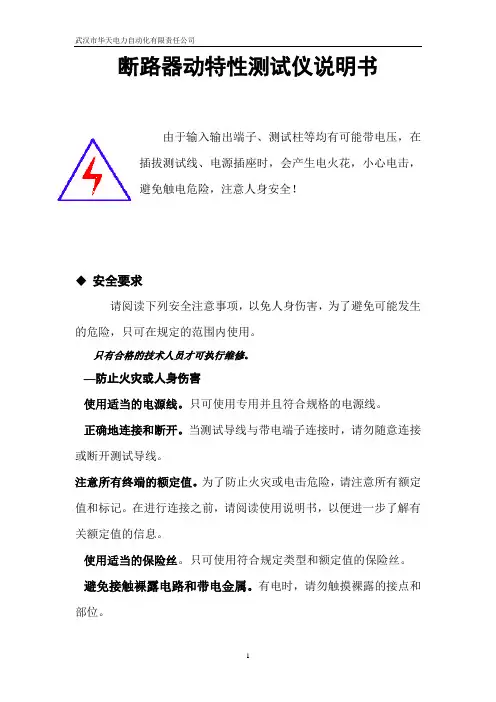

断路器动特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：< 1000mm分辨率：1mm3．测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%RH体积：400⨯350⨯200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。

电气安装工程高压调试报告变电站名称：110kV尖峰变电站检验类别：交接试验试验人员：编制：审核：批准：目录一、110kV断路器3二、110kV#1主变设备间隔12三、110kGIS交流耐压试验23四、110kV尖#1主变10kV侧进线003断路器间隔24五、10kV站用变31六、110kV变电站10kV电站电源一008断路器间隔33七、110kV变电站10kV电站电源二009断路器间隔37八、110kV变电站10kV配电电站004断路器间隔42九、110kV变电站10kV备用一005断路器间隔47十、110kV变电站10kV备用二006断路器间隔51十一、110kV变电站10kV配电站电源一001断路器间隔55十二、110kV变电站10kV配电站电源二006断路器间隔60十三、110kV变电站10kV零序CT65十四、110kV变电站10kV母线电压互感器013设备间隔67十五、110kV变电站10kV三相过电压保护器70十六、110kV变电站10kV#1电容器组011断路器间隔71十七、110kV变电站10kV#2电容器组012断路器间隔79十八、110kV变电站10kV余热发电并网柜007断路器间隔93十九、110kV变电站10kV电容补偿柜一011断路器间隔99二十、110kV变电站10kV电容补偿柜二012断路器间隔104二十一、110kV变电站接地网电气完整性测试试验108一、110kV变电站151断路器间隔六氟化硫断路器试验报告安装间隔：110kVGIS进线151断路器设备间隔试验人员：GIS 主回路试验报告安装间隔：110kVGIS进线151断路器间隔金属氧化物避雷器试验报告安装间隔：110kVGIS进线151断路器间隔电压互感器试验报告安装间隔：110kVGIS进线151断路器间隔试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT试验人员：二、110kV变电站110kV#1主变设备间隔油浸式电力变压器试验报告安装间隔： 110kV #1主变设备间隔试验人员：金属氧化物避雷器试验报告安装间隔：110kV＃1主变（110kV侧中性点避雷器）试验人员：隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关试验人员：变压器升高座电流互感器试验报告安装间隔：110kV #1主变试验人员：放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙试验人员：电流互感器试验报告安装间隔： 110kV＃1主变（110kV中性点间隙CT）6．工频耐压试验试验人员：三、110kV变电站110kVGIS交流耐压试验110kV GIS整组交流耐压试验记录试验人员：四、110kV变电站 110kV #1主变10kV侧进线003断路器间隔户内高压真空断路器试验报告安装间隔：110kV#1主变10kV侧进线设备间隔试验人员：电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔试验人员：电流互感器试验报告安装间隔110kV #1主变10kV进线设备间隔4．变比试验试验人员：五、110kV变电站10kV站用变干式电力变压器试验报告安装间隔： 10kV站用变试验人员：六、110kV变电站10kV配电站电源一008断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电站电源一出线设备间隔3．断路器接触电阻、绝缘电阻试验试验人员：电流互感器试验报告安装间隔：10kV配电站电源二出线设备间隔4．变比试验试验人员：七、110kV变电站10kV配电站电源二009断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电站电源二出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV配电站电源二出线设备间隔试验人员：八、110kV变电站10kV配电电站004断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电电站电源出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV配电电站电源出线设备间隔3．绕组直流电阻试验试验人员：九、110kV变电站10kV备用一005断路器间隔户内高压真空断路器试验报告安装间隔： 10kV备用柜一出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV备用柜一出线设备间隔。

断路器测试仪安全操作规程
《断路器测试仪安全操作规程》
一、前言
断路器测试仪是一种用于测试断路器性能的专业仪器设备，为了保障使用者的安全，特制定本规程，以规范断路器测试仪的安全操作。

二、经验操作人员
1. 只有经过专业培训并具有相关资质证书的人员才能操作断路器测试仪；
2. 在操作断路器测试仪时，应穿戴好防护设备，并遵守相关安全操作规程。

三、断路器测试仪的检查和维护
1. 在使用断路器测试仪之前，必须对设备进行全面的检查，确保设备的各项功能正常；
2. 每次使用后，都要对断路器测试仪进行清洁和维护，保持设备的良好状态。

四、断路器测试仪的安全操作
1. 在使用断路器测试仪之前，要对被测试的断路器进行全面的检查，确保断路器没有故障；
2. 在进行测试时，要严格按照设备说明书的操作步骤进行，不得随意更改；
3. 在测试过程中，使用者应保持清醒状态，严禁在操作断路器测试仪时喝酒、酗酒、吸烟等行为；
4. 在测试结束后，要将断路器测试仪的各项开关关闭，并将设备进行清洁和维护。

五、突发事故处理
1. 如果在使用断路器测试仪的过程中发生了意外，应立即停止测试，并及时向相关部门汇报；
2. 在发生火灾、电击、设备损坏等紧急情况时，要立即停止操作，并采取有效的措施保护自己和他人的安全。

六、结语
断路器测试仪的安全操作规程是为了保障使用者的人身安全，确保测试工作的顺利进行而制定的。

希望所有使用断路器测试仪的人员严格遵守规程，做好安全防护工作，确保自身安全。

DB-8003断路器动特性分析仪（石墨触头断路器测试仪）I产品性能♦时间：12个断口的固有分、合闸时间，同相同期、相间同期。

♦石墨触头：3路石墨触头测试。

♦重合闸：每断口的合一分时间（金短时间），分一合时间（无电流间隔时间），分一合一分时间，一分时间, 一合时间，二分时间。

♦弹跳:每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。

♦速度：刚分、刚合速度，最大速度，时间—行程特性曲线；重合闸一分速度，一合速度，二分速度♦行程：总行程，开距，超行程，过冲行程，反弹幅值。

♦电流：分、合闸线圈的分、合闸电流值、电流波形图。

♦动作电压：机内提供DC30〜250V /20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验。

产品特点♦主机为工控机。

超强抗干扰能力，在500KV站试验,轻轻松松，精确测量。

♦适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

♦西门子石墨触头开关测试，能够准确测试石墨触头开关3个断口的动态电阻波形、时间同期。

♦万能测速传感器，直线行程传感器，旋转传感器，安装极为方便简单。

♦主机大屏幕、直透式、背景光液晶，对比度电子调节。

全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

♦主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

♦内置快速微型打印机，打印所有数据及图谱。

♦仪器配有与PC机联机的《DB-8003 断路器数据分析管理软件Windows中文版》软件，试验结果可直接存入硬盘，也可输岀到各类打印机上打印试验报告，使现场试验计算机化。

♦仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

♦仪器配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。

技术参数♦时间：普通金属触头开关量程：4000.0ms 分辨率0.1ms误差：①100ms 以内0.1ms ± 1个字② 100ms 以上0.1 % ±1个字③ 同期 ±0.1ms石墨触头开关量程：4000.0ms 分辨率：0.1ms误差：0.2 % ±1个字 同期 ±0.1ms 速度：量程20.00m/s 分辨率0.01m/s误 差：①0〜2m/s 以内：±0.1m/s ±1个字②2m/s 以上： ±0.2m/s ±1个字♦ 电流：量程20.00A分辨率0.01A♦输入电源：220V ± 10% 50Hz ♦计算机接口：①标准 RS — 232接口②U 盘接口♦使用环境：-20 °C --40 °C 湿度：W 75%RH♦外形尺寸：380mm(L 〃300mm(W) 350mm(H)♦重量：12kg ED-KG 高压开关合分闸电源简单介绍ED-KG 高压开关合分闸电源(俗称“低电压试验”)是 为保证电力系统高压断路器安全运行的一项基本预 防性电气试验。

剩余电流断路器测试仪的性能参数介绍断路器操作规程B型剩余电流断路器测试仪（以下简称测试仪）是专为剩余电流断路器的性能测试而研制；它是检测B型剩余电流断路器脱扣电流和分断时间的关键仪器。

测试仪的功B型剩余电流断路器测试仪（以下简称测试仪）是专为剩余电流断路器的性能测试而研制；它是检测B型剩余电流断路器脱扣电流和分断时间的关键仪器。

测试仪的功能能够充分GB16916.1—2023、GB16917.1—2023和GB22974—2023标准对剩余电流断路器的测试要求。

测试仪适用于电子式和电磁式的剩余电流断路器。

1P+N、2P、3P、3P+N、4P的断路器均能测试，输出剩余电流为2A。

测试仪的功能操作接受触摸屏，断路器动作后，脱扣电流和分断时间均能保持，便于读数和记录。

系统显示和操作接受流行的工业级触摸屏，操作简单；剩余电流断路器测试仪的性能参数环境温度：0℃——40℃环境相对湿度:不大于80%RH电源电压要求：交流220V，50Hz（仪器工作电源）辅佑襄助电源要求：三相四线输入380V，大于2A接地方式：牢靠接地测试仪输出的电流值为真有效值，测试不确定度小于1%；（1）变频模式交流剩余电流范围：0～2A；（2）50Hz交流剩余电流范围：0～2A；（3）脉动直流剩余电流注意事项：对剩余电流断路器进行特性测试之前，请接线图依照下面说明正常接线；检查剩余电流断路器是否有相线与相线之间的短路以及相线与零线之间的短路现象。

用该测试仪对有相间短路现象的漏电断路器进行测试时，会对仪器造成严重的损坏。

用该测试仪接线时，确定需要注意上下桩头接线需要一一对应，不能交叉连接，否则会引起故障或仪器损坏；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一、技术参数1、使用环境输入电源220V±10% 50Hz±10% 大气压力86～106kP a 温度-10～40℃湿度≤80%RH2、基本参数●时间量程4000.0ms 分辨率0.1ms●速度量程20.00m/s 分辨率0.01m/s●行程量程300.0mm 分辨率0.1mm (SF6 断路器)量程50.0mm 分辨率0.1mm (真空断路器)●电流量程20.00A 分辨率0.01A●内部操作电源DC30～250V数字可调／20A(瞬时工作)●体积360mm(L)×280mm(W)×300mm(H)●重量10kg二、性能特点1、性能●时间12个断口的固有分、合闸时间，同相同期、相间同期。

●重合闸每断口的合－分时间(金短时间)，分－合时间(无电流间隔时间)。

●弹跳每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

●速度刚分、刚合速度，最大速度，时间－行程特性曲线。

●行程总行程，开距，超行程，过冲行程，反弹幅值。

●电流分、合闸线圈的分、合闸电流值、电流波形图。

●动作电压机内提供DC30～250V／20A(瞬时工作)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特点◆开关动作一次，得到以上所有数据及相应的波形、图谱。

◆万能通用式测速传感器，安装极为方便，简捷。

◆适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

◆主机可存储16组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

◆主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

◆中文菜单操作，使用方便。

◆内置全中文打印机打印所有数据及图谱。

◆刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

◆仪器配有与PC机联机的RS-232接口及《DB-8001(Ⅱ)断路器远程诊断分析管理系统Windows中文版》分析软件，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

实验一高压真空断路器动作特性测试一、实验目的1.熟悉12kV真空断路器的技术参数以及认识其内部结构。
