安全提示1、仪器到现场后，请首先将仪器保护地“”与现场大地连接，方可进行其他接线与操作，试验完后关掉电源，再拆其它线，最后拆除地线。
2、使用仪器钱请检查输入电源是否为交流220V，否则可能损坏仪器。
3、仪器内部有高压，为保障安全，请勿擅自拆机。
阅读提示在本说明书上，软件界面上的菜单或选项用【】括起来，比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。
目录一、概述 (1)二、性能特点 (2)三、技术参数 (3)四、面板介绍 (4)五、操作说明 (5)1、主菜单【设置】： (5)2、主菜单【测试】 (7)3、主菜单【查看】 (8)4、主菜单【文件】 (10)5、主菜单【帮助】 (10)六、现场连线 (11)1、地线与断口线 (11)2、分合闸控制线 (11)七、传感器安装 (11)1、通用测速传感器 (11)2、旋转传感器 (12)3、直线传感器 (14)八、仪器配套性 (15)附录一：使用仪器所测得的部分图形和文本结果 (16)附录三：断口接线图 (17)附录四：测试现场常见技术问题及处理办法 (19)技术答疑 (21)MSGK-E高压开关动特性测试仪一、概述开关、GIS组合电器、真空开关、油开适用于国内外生产的所有型号的SF6关的机械特性试验。
1、术语定义（1）分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
（2）同相同期：同相之中，分（合）闸时间最大与最小之差。
（3）相间同期：三相之中，分（合）闸时间最大与最小之差。
（4）平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。
（5）最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
（6）刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
实验一高压真空断路器动作特性测试一、实验目的1.熟悉12kV真空断路器的技术参数以及认识其内部结构。
2.掌握其储能、合闸、分闸操作过程。
3.利用断路器动特性分析仪测量得到合闸、分闸的相关数据。
二、主要实验设备1.ZN63A(VS1)型户内高压真空断路器4台2.TLHG-305断路器动特性分析仪3.旋转传感器三、实验方法VS1(ZN63A)型户内高压真空断路器(以下简称断路器)是用于12KV电力系统中的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作固定安装单元，也可配置专用推进机构，组成手车单元使用。
1.真空断路器的技术参数和内部结构主要规格及技术参数见下表。
操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，断路器将灭弧室与操动机构前后布置组成统一整体，即采用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声，使断路器的操作性能更为可靠，断路器既可装入手车式开关柜，也可装入固定式开关柜（具体参见图1、图2）。
2.实验步骤与内容(1)掌握断路器的储能、合闸、分闸操作过程。
1)储能操作：使用摇把插入手动储能孔中逆时针摇动带动链轮传动系统运动，链轮转动时带动储能轴跟随转动，并通过拐臂拉伸合闸弹簧进行储能。
到达储能位置时，框架上的限位杆压下滑块使储能轴与链条传动系统脱开，储能保持掣子顶住滚轮保持储能位置，同时储能轴上连板带动储能指示牌翻转显示“已储能”标记，此时断路器处于合闸准备状态。
2)合闸操作：用手按下“合闸”按钮使储能保护轴转动，使掣子松开滚轮，合闸弹簧收缩同时通过拐臂使储能轴和轴上的凸轮转动，凸轮又驱动连杆机构带动绝缘拉杆和动触头进入合闸位置，并压缩触头弹簧保持触头所需接触压力。

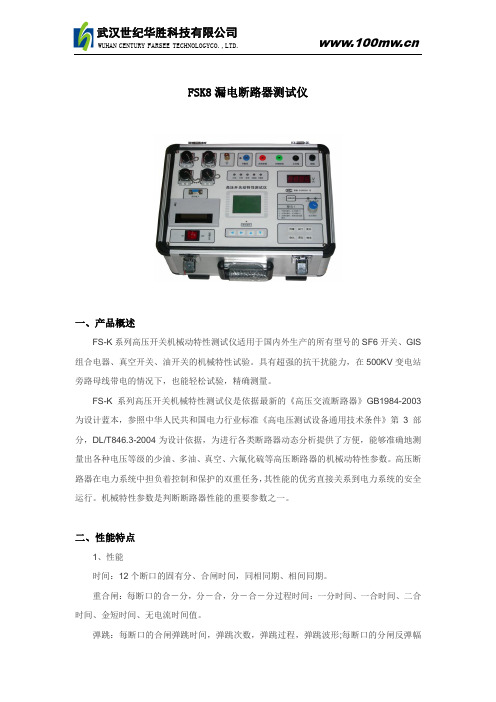

FSK8漏电断路器测试仪一、产品概述FS-K系列高压开关机械动特性测试仪适用于国内外生产的所有型号的SF6开关、GIS 组合电器、真空开关、油开关的机械特性试验。
具有超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
FS-K系列高压开关机械特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
二、性能特点1、性能时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2、特点适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
断路器动特性测试仪有哪些技术特点引言断路器动特性测试仪是一种专业的测试仪器，用于测试高压断路器的动态特性。
它可以对高压断路器进行多种测试，例如开断时间、闭合时间、联系电阻等等。
具备很高的实用性，被广泛应用于电力系统维修和检测领域。
本文将介绍断路器动特性测试仪的技术特点。
技术特点1. 高精度测试功能断路器动特性测试仪的主要功能是测试高压断路器的动态特性。
它可以测量开断时间、闭合时间、联系电阻等多种参数，并且具有高精度的测试功能。
测试结果非常准确可靠，可以为高压断路器的性能评价提供科学的依据。
2. 多种测试模式断路器动特性测试仪具有多种测试模式，可以根据测试的需要选择不同的模式。
例如单次开关量测试模式、多次开关量测试模式、合闸时间测量模式、开断时间测量模式等等。
这些测试模式使得测试仪非常灵活，可以适应不同类型的高压断路器测试需求。
3. 高度的安全性断路器动特性测试仪具有高度的安全性，能够在测试过程中确保使用者的人身安全和仪器的安全性。
测试仪器具有多种安全保护功能，例如过载保护、短路保护、过压保护、过流保护等等。
这些保护功能能够在测试仪器发生异常时及时停机，从而避免危险事故的发生。
4. 易于操作断路器动特性测试仪具有易于操作的特点。
使用者只需要根据仪器的说明书正确接线，并在屏幕上输入所需的测试参数，就可以轻松进行测试。
测试仪器的人机交互界面也非常简单易懂，从而使得测试工作更加高效快捷。
5. 数据管理功能断路器动特性测试仪还具有数据管理功能，可以将测试数据保存在仪器内部或者导出到外部储存设备中。
测试数据可以通过界面或者网络储备进行查看和处理，从而方便后续的数据分析和处理工作。
结论断路器动特性测试仪是一种专业的测试仪器，具备高精度测试功能、多种测试模式、高度的安全性、易于操作以及数据管理功能等多种技术特点。
这些特点使得测试仪器在高压断路器检测和维修领域有着广泛的应用前景。
GKCF机械特性测试仪技术说明书一、概述 (1)二、功能与特点 (1)三、技术指标 (2)四、术语定义 (2)五、面板介绍 (3)六、断口线的连接 (4)七、传感器的安装 (5)八、打印机的使用 (5)九、测试程序 (6)十、查看历史数据 (11)十一、日常保护 (12)十二、产品配套清单 (12)十三、售后服务 (13)十四、传感器安装图 (14)一、概述随着社会的进展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着操纵与保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是推断断路器性能的重要参数之一。
GKC-F型高压开关机械特性测试仪，是我公司根据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共与国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计根据，为进行各类断路器动态分析提供了方便，能够准确地测量出各类电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不一致期（14）刚合（分）速度（4）同相不一致期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）分断时间（7）弹跳时间（18）无流时间（8）弹跳次数（19）电流波形曲线（动态）（9）弹跳幅度（20）时间行程速度动态曲线（ms）（10）行程（21）时间速度行程动态曲线（mm）（11）开距单位均为：时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作与手动操作；（2）习惯500KV电压等级以内各类高压断路器的机械动特性测试；（3）可实测行程与自定义行程；（4）能够实现断路器的单合、单分、合分、重合、重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择储存50组数据，提供后期查询与上传电脑永久储存，也可现场调阅打印所有数据及运动曲线图；（6）使用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有的时候钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动储存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备与高压开关测试仪；（10）仪器内置直流电源，可选择范围：30-270V/10A，不存在常规整流电源输出瞬间的电压跌落，用以试验开关动作电压非常精确。

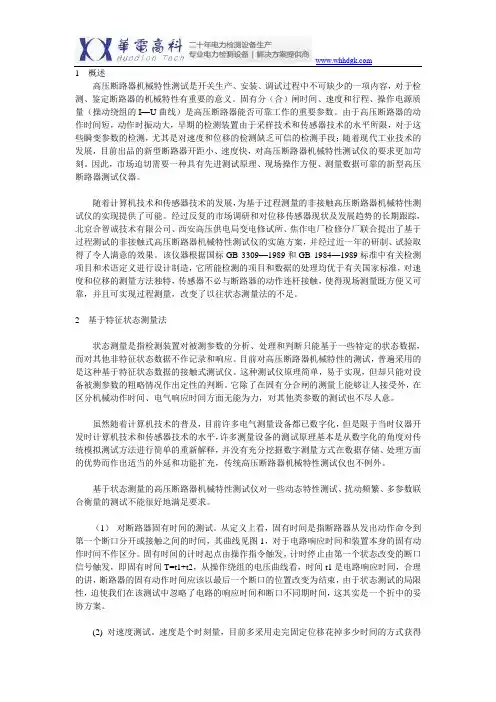

1 概述高压断路器机械特性测试是开关生产、安装、调试过程中不可缺少的一项内容，对于检测、鉴定断路器的机械特性有重要的意义。
固有分（合）闸时间、速度和行程、操作电源质量（操动绕组的I—U曲线）是高压断路器能否可靠工作的重要参数。
由于高压断路器的动作时间短，动作时振动大，早期的检测装置由于采样技术和传感器技术的水平所限，对于这些瞬变参数的检测，尤其是对速度和位移的检测缺乏可信的检测手段；随着现代工业技术的发展，目前出品的新型断路器开距小、速度快，对高压断路器机械特性测试仪的要求更加苛刻。
因此，市场迫切需要一种具有先进测试原理、现场操作方便、测量数据可靠的新型高压断路器测试仪器。
随着计算机技术和传感器技术的发展，为基于过程测量的非接触高压断路器机械特性测试仪的实现提供了可能。
经过反复的市场调研和对位移传感器现状及发展趋势的长期跟踪，北京合智诚技术有限公司、西安高压供电局变电修试所、焦作电厂检修分厂联合提出了基于过程测试的非接触式高压断路器机械特性测试仪的实施方案，并经过近一年的研制、试验取得了令人满意的效果。
该仪器根据国标GB 3309—1989和GB 1984—1989标准中有关检测项目和术语定义进行设计制造，它所能检测的项目和数据的处理均优于有关国家标准，对速度和位移的测量方法独特，传感器不必与断路器的动作连杆接触，使得现场测量既方便又可靠，并且可实现过程测量，改变了以往状态测量法的不足。
2 基于特征状态测量法状态测量是指检测装置对被测参数的分析、处理和判断只能基于一些特定的状态数据，而对其他非特征状态数据不作记录和响应。
目前对高压断路器机械特性的测试，普遍采用的是这种基于特征状态数据的接触式测试仪。
这种测试仪原理简单，易于实现，但却只能对设备被测参数的粗略情况作出定性的判断。
它除了在固有分合闸的测量上能够让人接受外，在区分机械动作时间、电气响应时间方面无能为力，对其他类参数的测试也不尽人意。
虽然随着计算机技术的普及，目前许多电气测量设备都已数字化，但是限于当时仪器开发时计算机技术和传感器技术的水平，许多测量设备的测试原理基本是从数字化的角度对传统模拟测试方法进行简单的重新解释，并没有充分挖掘数字测量方式在数据存储、处理方面的优势而作出适当的外延和功能扩充，传统高压断路器机械特性测试仪也不例外。
断路器测试仪的用途短路发生器：这是一种特殊的设计，具有很低的电抗，以便使断路器测试仪（又称高压开关动特性测试仪）具有最大的短路输出。
通过减小槽的深度和线圈末端的长度，可以降低漏电抗。
将端子带到可以进行不同连接的板上。
相中的每个绕组均分为两半，可以串联或并联连接。
三个绕组又可以星形或三角形连接，以提供不同的端子电压。
由于涉及巨大的电动势，发电机基础经过特殊设计，并通过软木，氯丁橡胶和热油等材料隔离，以防止振动传递到建筑物的其他部分。
绕组也经过特殊支撑和加固。
短路发生器具有闭路空气冷却。
断路器测试仪由轴流风扇和空气/水冷却器组成。
发电机由通过弹性轴连接的三相感应电动机驱动。
发电机配备有内置飞轮，可在机组短路和调速时提供动能。
脉冲励磁：尽管主发电机配备了阻尼绕组，但通常的励磁是由耦合至测试仪的主励磁机提供的，但仍可提供脉冲励磁或超励磁来抵消电枢反应的消磁作用。
滞后功率因数的短路电流具有消磁作用。
这导致总场的减小，因此导致感应电动势的减小。
结果，恢复电压小于短路前的电压。
通过在短路前一瞬间使发电机励磁电路中的电阻短路将其克服，从而使励磁电流激增至其正常值的8到10倍。
这样可以解决短路电流的消磁作用，并提供所需的恢复电压。
先导发电机：这是一个小型三相同步发电机，直接连接到短路发电机的主轴上，并与后者同相同步。
在短路测试期间，任何当前电压都由自动电压调节器保持恒定。
该可靠的电压是向顺序计时器，电磁示波器和进行测试的各种其他驱动电路提供控制电源所必需的。
短路变压器：这些变压器设计用于承受反复的短路，并且其绕组通常按分段布置，以串联和并联组合方式进行电压调节。
短路变压器的漏电抗保持在较低水平。
为了将电压降低至较低值，通常使用三相变压器。
对于高于生成电压的电压，通常的做法是使用单相变压器组。
根据要在测试单元中执行的测试类型，将不同类型和额定值的变压器连接到不同的单元中，例如，一个中的高压测试变压器，另一个中的低压大电流变压器。
前沿 (3)第一章断路器机械特性分析仪的使用范围与技术指标 (4)1.1概述 (4)1.2断路器分析仪的功能与使用场合 (4)1.3断路器分析仪技术指标 (5)第二章测试仪面板与内部原理 (6)2.1仪器面板 (6)2.2仪器原理框图 (7)第三章测试原理 (9)3.1时间测量原理 (9)3.2行程与速度测量原理 (10)3.3回路电阻与动态电阻原理 (11)3.4振动信号测量原理 (12)第四章测试连线 (13)4.1内电源合闸与分闸试验接线 (13)4.2外触发合闸与分闸试验连线 (14)4.3循环试验 (15)4.4额定操作序列 (15)4.5石墨断路器合闸与分闸试验 (16)4.6回路电阻测量 (17)4.7动态电阻测量 (17)4.8振动试验 (18)第五章软件操作 (20)5.1软件主界面 (20)5.2系统参数设置 (23)5.3示波器操作 (25)5.4自动评估 (29)5.5参考断路器参数模板管理 (29)第六章试验操作与流程 (35)6.1合闸试验 (35)6.1.1 试验流程 (35)6.1.2 合闸试验测试结果 (37)6.2分闸试验 (40)6.2.1 试验流程 (40)6.2.2 分闸试验测试结果 (41)6.3循环试验 (41)6.3.1 试验流程 (41)6.3.2 循环试验测试结果 (43)6.4额定操作序列 (46)6.4.1 试验流程 (46)6.4.2 额定操作序列试验测试结果 (47)6.5动态电阻测量 (47)6.5.1 试验流程 (47)6.5.2 动态电阻试验测量结果 (48)6.6回路电阻测量 (48)6.6.1 试验流程 (48)6.6.2 回路电阻试验测量结果 (49)6.7石墨触头合闸与分闸试验 (49)6.9振动试验 (51)6.9.1 试验流程 (51)6.9.2 振动试验验测量结果 (52)第七章参数计算说明 (53)第八章订货信息与装箱清单 (55)前沿本手册的目的是为了让用户熟习断路器分析仪的功能和正确的使用方法。

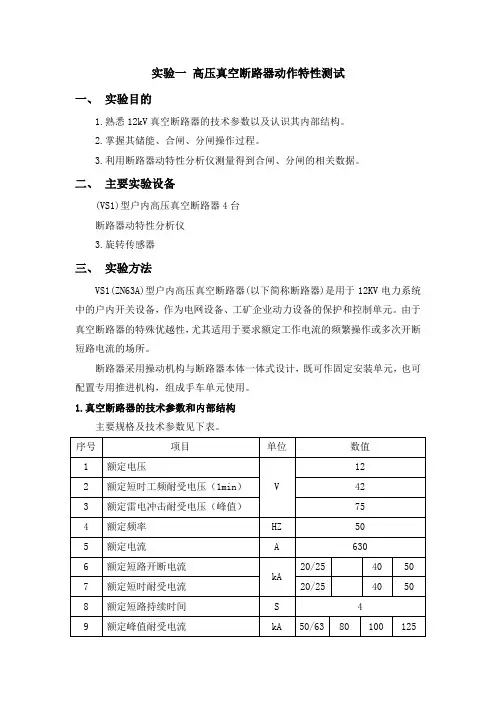

实验一高压真空断路器动作特性测试一、实验目的1.熟悉12kV真空断路器的技术参数以及认识其内部结构。
2.掌握其储能、合闸、分闸操作过程。
3.利用断路器动特性分析仪测量得到合闸、分闸的相关数据。
二、主要实验设备(VS1)型户内高压真空断路器4台断路器动特性分析仪3.旋转传感器三、实验方法VS1(ZN63A)型户内高压真空断路器(以下简称断路器)是用于12KV电力系统中的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作固定安装单元，也可配置专用推进机构，组成手车单元使用。
1.真空断路器的技术参数和内部结构主要规格及技术参数见下表。
操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，断路器将灭弧室与操动机构前后布置组成统一整体，即采用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声，使断路器的操作性能更为可靠，断路器既可装入手车式开关柜，也可装入固定式开关柜（具体参见图1、图2）。
2.实验步骤与内容(1)掌握断路器的储能、合闸、分闸操作过程。
1)储能操作：使用摇把插入手动储能孔中逆时针摇动带动链轮传动系统运动，链轮转动时带动储能轴跟随转动，并通过拐臂拉伸合闸弹簧进行储能。
到达储能位置时，框架上的限位杆压下滑块使储能轴与链条传动系统脱开，储能保持掣子顶住滚轮保持储能位置，同时储能轴上连板带动储能指示牌翻转显示“已储能”标记，此时断路器处于合闸准备状态。
2)合闸操作：用手按下“合闸”按钮使储能保护轴转动，使掣子松开滚轮，合闸弹簧收缩同时通过拐臂使储能轴和轴上的凸轮转动，凸轮又驱动连杆机构带动绝缘拉杆和动触头进入合闸位置，并压缩触头弹簧保持触头所需接触压力。
GKC—H高压开关动特性测试仪技术特性GKCH高压开关动特性测试仪技术特性GKCH高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。
测量数据稳定，接线方便，操作简单，是高压开关检修试验zui方便的工具。
仪器可自动识别断口分、合闸状态，并依据参考断口状态提示相对应的合、分操作；可检测并提示6断口的连接状态，方便用户检查接线；机内可存储100组测试结果。
仪器采用大屏幕液晶（320×240）LCD显示,灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；机内带有延时保护功能，断路器动作后能自动切断线圈电压，特别好的保护了断路器设备和高压开关测试仪本仪器可进行电动分合测试和手动分合测试；可进行高、低电压试验。
高压开关动特性测试仪产品参数1.时间测量：6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.1ms～999.99ms。
准确度：0.5%（1%读数 2个字）。
2.速度测量：刚分（刚合）速度。
时间段（行程段或角度段）平均速度。
分闸（合闸）zui大速度。
测速范围：1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5°。
3.行程测量：动触头行程（行程）。
接触行程（开距）。
过冲行程或反弹行程（幅值）。
传感器：50mm，辨别率：0.1mm。
传感器：300mm（选配），辨别率：1mm。
360°线传感器：360°，辨别率：0.5°。
准确度：1%。
4.显示屏：320×240液晶屏，对比度可调。
5.数据存储：可存储100组测量数据。
6.打印机：高速热敏打印机。
7.沟通电源：AC220V10%；50Hz2%。
目 次1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4概述 (5)5技术要求 (5)5.1工作条件 (5)5.2外观 (6)5.3安全性能 (6)5.4功能要求 (6)5.5性能要求 (6)5.6环境适应性 (7)5.7电磁兼容 (7)5.8外壳防护等级 (8)6试验方法 (8)6.1试验条件 (8)6.2主要试验设备 (8)6.3外观检查 (8)6.4电气安全试验 (8)6.5功能检查 (9)6.6性能试验 (9)6.7环境适应性 (11)6.8电磁兼容试验 (11)6.9外壳防护等级 (12)7检验规则 (12)7.1检验分类 (12)7.2检验项目 (12)8标志、标签和随行文件 (13)8.1标志 (13)8.2标签 (13)8.3随行文件 (13)9包装、运输和贮存 (13)9.1包装 (14)9.2运输 (14)9.3贮存 (14)断路器动态接触电阻测试仪技术条件1范围本文件规定了断路器（真空断路器除外）动态接触电阻测试仪（以下简称“测试仪”）的技术要求、试验方法、检验规则以及标志、标签、随行文件、包装、运输和贮存的要求。
本文件适用于测试仪的生产和检验。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志GB/T1984-2014高压交流断路器GB/T2900.20-2016电工术语高压开关设备和控制设备GB/T4208外壳防护等级（IP代码）GB/T6587-2012电子测量仪器通用规范GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求3术语和定义GB/T2900.20-2016和GB/T1984-2014界定的以及下列术语和定义适用于本文件。
断路器动特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：< 1000mm分辨率：1mm3．测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%RH体积：400⨯350⨯200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。
浅谈断路器机械特性的测试什么是断路器机械特性？断路器是电力系统中的一种重要保护设备，用于隔离和切断有故障的电路，以保障电力系统的安全运行。
断路器的机械特性是指断路器在运行过程中的特性变化，例如开断时间、动作电流和机械耐久性等。
断路器机械特性的测试是指对断路器进行实验室或现场测试，以评估其机械性能。
断路器机械特性的测试方法静态机械特性测试静态机械特性测试包括分合触头压力、分合触头平顺性、分合触头接触压力和动触头接触压力等测试内容。
这些测试旨在评估断路器的接触可靠性和接触压力等机械特性。
例如，分合触头压力测试用于评估分合触头接触端面的压力，测试方法通常是使用专用测试仪器，分别测量分和合状态下的接触端面压力，并计算出平均值。
动态机械特性测试动态机械特性测试是指对断路器进行开合操作，并通过测试仪器或传感器记录开合时间、开合速度、动作电流和机械耐久性等数据，以评估断路器的机械运行特性。
例如，开合时间测试是指在额定电流下对断路器进行开合操作，并记录开合时间。
测试方法包括单次开合时间，重复开合时间和AF（动力性能）时间等。
断路器机械特性测试的重要性断路器是电力系统中关键的保护设备之一，其机械特性直接影响到电力系统的安全性和稳定性。
因此，进行断路器机械特性测试是非常重要的。
首先，断路器机械特性测试可以评估断路器的可靠性和耐久性，确保设备在长期运行中保持稳定性和一致性。
其次，断路器机械特性测试可以为断路器的维护和保护提供基础数据，及时发现和解决潜在问题，确保设备的正常工作。
最后，断路器机械特性测试是电力系统的关键措施之一，可确保电力系统的稳定性和安全性，减少可能的风险。
总结断路器的机械特性测试是电力系统中的重要环节，能够为设备的运行稳定性和可靠性提供基础数据。
通过对断路器的机械特性进行测试可以确保设备的正常运行，减少潜在风险。
同时，合理使用测试仪器和仪表，标准化测试流程和操作方法也是保证测试准确性和完整性的重要条件。
K J T C-Ⅳ高压开关机械特性测试仪说明书一、概述KJTC-Ⅳ高压开关机械特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器。
该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。
在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。
仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。
二、仪器功能与特点1、测试功能⑴ 合（分）闸先后顺序同时测一至六个断口⑵ 三相不同期同时测一至六个断口 ms⑶ 同相不同期同时测一至六个断口 ms⑷ 合（分）闸时间同时测一至六个断口 ms⑸ 合（分）闸弹跳时间同时测一至六个断口 ms⑹ 合（分）闸速度测一个断口 m/s⑺ 合（分）闸最大速度测一个断口 m/s⑻ 合（分）闸平均速度测一个断口 m/s⑼ 动触头行程同时测一至六个断口 mm⑽ 动触头超行程（接触行程）同时测一至六个断口 mm⑾ 合分时间（金属短接时间） ms⑿无流时间（自动重合闸无电流间隔时间） ms2、仪器主要性能及特点⑴ 仪器采用了高稳定器件。
浮空的，大面积的，数字滤波等抗干扰技术。
⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。
仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。
测量计算过程由CPU自动完成。
⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。
ZGKC-6A高压开关动特性测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、特点及主要功能 (3)三、技术指标 (5)1．主要技术参数 (5)2．常规试验测试 (6)3．重合闸试验测试 (8)4．低电压试验测试 (9)四、仪器外观及面板介绍 (9)五、接线方式介绍 (11)1．断口接线说明 (11)2．速度传感器安装说明 (12)3．控制线接线说明 (14)六、速度定义说明 (16)1．几种基本的速度定义方式 (16)2．几种常用开关的速度定义 (16)七、仪器软件操作说明 (21)1．主界面介绍 (21)2．常规试验操作 (21)3．重合闸试验操作 (27)4．低电压试验操作 (29)5．历史数据管理 (32)6．系统参数设置 (33)八、上位机软件操作说明 (36)1. 软件安装 (36)2. 打开软件 (36)3. 导入数据 (37)4. 分析数据 (37)5. 发布数据 (39)九、测试过程中常见问题 (41)八、注意事项 (44)九、运输、贮存 (44)十、售后服务 (45)ZGKC-6A高压开关动特性测试仪一、概述高压断路器是电力系统中最重要的控制设备之一。
电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。
因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我公司开发了ZGKC-6A高压开关动特性测试仪。
二、特点及主要功能1.超大水晶触摸彩屏、高速热敏打印机寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用；高速热敏打印机，方便现场打印试验数据和曲线；2. 集成超强性能直流电源集成操作电源，无须现场二次电源，现场使用更加方便快捷；电源电压30V～300V可调，电流20A，连续工作时间3s；3．三种试验完美实现（1）常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；（2）重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；（3）低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；4．三种合分闸控制方式（1）支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；（2）支持外同步方式控制，外部电源提供电压给合、分闸线圈；（3）支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；5．具有录波功能可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
KC—12A断路器动特性分析仪使用说明书福建省普华电子科技有限公司FUJIAN PUHUA ELECTRONICS CO.,LTD前言衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。
本公司专业致力于高压电气试验设备的研发、生产与服务。
多年来，积累了丰富的从业经验，协助了广大电气试验工程师们，优质高效地完成现场电气设备试验计划，并赢得广泛的信任与支持！使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！未尽之处，您可以随时向本公司技术服务部电话咨询，您也可以要求技术服务部工程师技术培训及现场试验指导。
了解产品的功能：介绍了面板与功能，了解电源输入、显示画面、打印、直流电源调控、测试端口、按键的功能。
以便读者掌握仪器基本功能。
操作基础：介绍了测试线接线方法、直流电源调控、参数设置、基本操作等。
在此可完整掌握仪器接线、操作、测试。
附录1：常见断路器测速定义：收录了常见断路器的测速定义附录2：六氟化硫断路器测速定义附录3：接线图※为了安全和正确操作请仔细阅读说明书KC-12A断路器动特性分析仪说明书 2010年5月版（一）产品技术参数1.1 使用环境：输入电源：220V±10% 50Hz±10% 大气压力：86～106kPa温度：-10～40℃湿度：≤85RH1.2 安全性能：1.2.1绝缘电阻﹥2MΩ1.2.2介电强度电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
1.3 主要测试项目及功能:1.3.1时间：◆普通开关：量程 4000.0ms 分辨率 0.1ms误差①100ms以内 0.1ms±1个字②100ms以上 0.1%±1个字③同期◆石墨触头开关量程 4000.0ms 分辨率 0.1ms误差 0.2%±1个字同期±0.1ms1.3.2速度◆量程 20.00m/s 分辨率 0.01m/s◆①误差 0～2m/s ±0.1m/s±1个字②误差2m/s以上±0.2m/s±1个字1.3.3行程1.3.4回路电阻测量电源：100A量程：0～2000μΩ误差：±（0.5%读数±5μΩ）1.3.5电流：量程20.00A 分辨率：0.01A1.3.6输出电源：DC30～250V 数字可调/20A（瞬时工作）1.3.7 计算机接口：①标准RS-232接口；②U盘接口1.3.8 外形尺寸：350mm×310mm×220mm（L * W * H）1.3.9 重量：10kg（二）性能特点2.1 性能：2.1.1时间：12个断口的固有分、合闸时间，同相同期、相间同期。
2.1.2石墨触头：3路石墨触头参数测试。
2.1.3重合闸：每断口的合-分时间（金短时间），分-合时间（无电流时间），分-合-分时间，一分时间，一合时间，二分时间。
2.1.4弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
2.1.5速度：刚分、刚合速度，最大速度，时间-行程特性曲线；重合闸-分速度，一合速度，二分速度。
2.1.6行程：总行程，开距，超行程，过冲行程，反弹行程。
2.1.7 主触点与辅助接点配合时间。
2.1.8电流：分、合闸线圈的分、合闸电流值、电流波形图。
2.1.9动作电压：机内提供DC30-250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2.1.10 回路电阻测量。
2.2 特点：2.2.1高速SOC系统。
2.2.2超强的抗干扰能力，在500kV站试验，轻轻松松，精确测量。
2.2.3西门子石墨触头开关测试，能够准确测试石墨触头开关3个断口得动态电阻波形、时间、同期。
2.2.4万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便，简捷。
2.2.5开关动作一次，得到开关机械特性所有数据及相应得波形图谱。
2.2.6适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
2.2.7主机可存储99组现场分、合闸测量结果，机内实时时钟，便于存档保存试验日期、时间。
2.2.8可直接使用U盘保存数据。
2.2.9主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度自动温度补偿。
2.2.10中文菜单操作，使用方便，内置打印机快速打印所有数据及图谱。
2.2.11仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
2.2.12刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
2.2.13 集成回路电阻测量功能。
（三）术语定义●分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）的时间。
●同相同期：同相之中，分（合）闸时间最大与最小之差。
●相间同期：三相之中，分（合）闸时间最大与最小之差。
●平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。
●最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
●刚分（合）速度：根据被测开关的制造厂家不同，开关型号不同，各制造厂家定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
★3AQ1EE 西门子石墨触头3AQ1EE开关★3AQ1EG 西门子石墨触头3AQ1EG开关★ABB-HPL550B2 ABB公司的550kV SF6开关★LW6型 LW6型SF6开关★LW8-35型 LW8-35型SF6开关★合前分后10ms 部分油开关合部分SF6开关★合分前后各5ms 部分油开关★合前分后6mm 部分10kV真空开关★合前分后10mm 部分35kV真空开关★同平均速度沈阳开关厂生产的部分SF6开关★10%到断口西安开关厂生产的部分SF6开关★ZF6-72.5～126（L/T） ZF6型SF6开关★ZF6A-252（L/T） ZF6A型SF6开关★LW53-252 LW53型SF6开关★LW33-72.8/T LW33型SF6开关★LW33-126 LW33-126型SF6开关如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
（四）面板布置序号面板标志功能说明1 保护接地端与大地相接2 分合闸控制插座机内提供合分闸控制直流电源3 外同步外同步触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号4222111/CBACBA444333/CBACBA12路断口时间测量通道5 速度传感器插座速度传感器的信号输入6 面板打印机打印测试报告及图谱7 电源插座及开关输入电源220V±10% 50Hz±10% 10A8 功能按键块▲▼上下移动光标或增、减当前光标处数值◄►左、右移动光标确定 [确定]选择当前菜单或确定操作返回 [返回]返回上级菜单或取消操作9 液晶显示屏大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱10 石墨测试专用石墨开关测试专用接头，输出10A/200mV11 100A输出输出100A直流电流，用于测试开关接触电阻（五）菜单操作说明打开电源，按确定键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为【查看】、【测试】、【设置】、【文件】四个主菜单。
5.1 主菜单【设置】测试前，仪器的各种操作状态的设置。
5.1.1【测试设置】◆速度定义：仪器已经固化了16种速度定义（注：此16种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“时间-行程特性曲线”再在曲线上进行相应分析得到相应速度值。
也可用仪器配套的速度定义添加程序添加相应的数据定义。
◆传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
◆测试时长：指内部电源输出操作电压的时间长度250ms:一般开关的单分、单合试验，选250ms时长；500ms：一般开关的“合-分”或“分-合”操作时，选500ms时长1000ms：老式的发电机出口开关如SN4-10G、SN4-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长；2000ms：开关做“分-合-分”操作时，选2000ms时长；4000ms：A、开关做“合-分-合-分”操作时，选4000ms时长B、进行仪器内部操作电压校验时，选4000ms时长◆电阻类型：a、常规触头：对于不带合闸电阻或非石墨触头开关可以用此设置。
b、合闸电阻：对于带合闸电阻的开关，若要测试合闸电阻，设置为合闸电阻，若不测，则设置为常规触头。
c、石墨触头：对于西门子石墨触头开关。
测试时，必须设置石墨触头。
◆开关行程：用旋转传感器和万能传感器测速时，输入开关的总行程值。
用直线传感器测速及行程时，输入传感器的标注行程值。
◆辅助接点：若需要同主触点与辅助点配合时间时，选择“启动”。
若断口器为双断口时，断口1、断口2同时接上计算配合时间时，分闸取先分的时间作为to计算；合闸取后分的时间to作为计算，如下图某断路器试验数据：◆线路编号：为了方便数据查看，测量结果以时间日期和线路编号做为索引保存在仪器。
提示：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
5.1.2【电压调整】测试电压：根据现场需要，依照仪器屏幕提示，设定开关的操作电压。
内部电源电压校验：用万用表量“控制电源输出”的合闸端或分闸端，将测试时长设定在2000ms或4000ms，做单合或单分操作，即可量到输出电源的电压值。
注意：仪器内部操作电源不可用作现场储能电机的电源！校验完毕后务必将测试时长调回到250ms,否则长时间直流输出会烧毁开关合分闸线圈。
5.1.3【日期时间】出厂已调好，不用再调整。
5.1.4【选项】【选项】设置用来设置曲线图形上显示的项目。
在“曲线图形”中可以显示的图形有“时间曲线”、“电流曲线”、“行程曲线”、“速度曲线”。
默认状态下，“速度曲线”是不显示的，如果需要更改“曲线图形”中显示的项目，可在这里更改，项目前面的打钩代表显示。
5.1.5【状态检测】“状态检测”显示的是当前设置的操作电压，仪器所连接的传感器类型，同步方式，分合闸输出是否有过载，断口的状态。
