12864中文图形点阵液晶显示模块使用说明书

12864中文字库液晶模块使用说明书第 1 页共16 页一、12864液晶显示模块概述1. 12864液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

可与CPU 直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。

具有多种功能：光标显示、画面移位、睡眠模式等。

2. 外观尺寸：93×70mm(4X8C), 84×44mm(2X8C)，110×65mm(2x8 C _2), 116×39mm(2X10),180×65mm(4X16A)3. 视域尺寸:73×39mm(4X8C), 78×25mm(2x8 C _2), 70×20mm(2X8C)，85×20mm(2X10), 132×39mm(4X16A)，补充说明：外观尺寸可根据用户的要求进行适度调整。

二、模块引脚说明1）表—1：（128X32）、（160X32）模块引脚说明引脚名称 方向 说明 引脚名称方向 说明1 VSS - GND（0V） 11 DB4 I/O 数据42 VDD - Supply Voltage For Logic (+5v) 12 DB5 I/O 数据53 VO - Supply Voltage For LCD （悬空）13 DB6 I/O 数据64 RS(CS) H/L H: Data L: Instruction Code 14 DB7 I/O 数据75 R/W(STD) H/L H: Read L: Write15 PSB H/L 16032此脚为：RESET脚 6 E(SCLK) H,H/L Enable Signal7 DB0 I/O 数据0 16 /RST H/L 16032此脚为空8 DB1 I/O 数据1 17 LEDK - 16032此脚为A9 DB2 I/O 数据2 18 LEDA - 16032此脚为K10 DB3 I/O 数据3 注：以上K为负，A为正4）表—4：（256X64）引脚说明引脚名称 方向 说明引脚名称 方向 说明 1 FG - FRAME GROUND 11 DB0 I/O 数据0 2 VSS - GND（0V）12 DB1 I/O 数据1 3 VDD - Supply Voltage For Logic (+5v) 13 DB2 I/O 数据2 4 NC - 空脚14 DB3 I/O 数据3 5 R/W H/L H: Read L: Write 15 DB4 I/O 数据4 6 E1 H,H/L Enable Signal1 16 DB5 I/O 数据5 7 E2 H,H/L Enable Signal217 DB6 I/O 数据6 8 RS H/L H: Data L: Instruction Code 18 DB7 I/O 数据7 9 NC - 空脚19 NC - 空脚 10 /RST H/L Reset Signal 低电平有效 20 NC - 空脚注 K背光源负极（LED-OV）A背光源正极（LED+5V）三、12864液晶硬件接口1、逻辑工作电压(VDD)：4.5～5.5V2、电源地(GND)：0V3、LCD 驱动电压(V0)：0～-10V4、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温） 保存温度(Tstg)：-10～65℃(常温)5、电气特性见附图1 外部连接图（参考附图2）模块有并行和串行两种连接方法（时序如下）： 1、8位并行连接时序图MPU 写资料到模块RSR/WEMPU从模块读出资料RSR/WE2、串行连接时序图CS C LS T3、AC电气特性（TA=25℃ VCC=5V）condition Min. Typ. Max. UnitSYMBOL Characteristics Testfrequency Rf=39KΩ480 540 600 KHz Fosc OSCTIME UNIT PARAMETER SYMBOL MESUREFOR WRITE MODE(WRITING DATA FROM MPU TO ST7920)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDSW 1,000 nsData hold time TH 20 nsEnable pulsewidth TPW 1,500 nsEnable rise/fall time TR,TF 25 nsFOR READ MODE(READING DATA FROM ST7920 TO MPU)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDDR 1,000 nsData hold time TH 20 ns Enable pulsewidth TPW 1,500 ns Enable rise/fall time TR,TF 25 ns四、用户指令集指令表—2：（RE=1：扩充指令集）指令码指令RS RW DB7 DB6 DB5DB4 DB3 DB2DB1DB0说明执行时间（540KHZ ）待命模式 0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ” 72us卷动地址或IRAM 地址选择 0 0 0 0 0 0 0 0 1 SR SR=1：允许输入垂直卷动地址 SR=0：允许输入IRAM 地址72us反白选择 0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否 72us 睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式 SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1 AC5AC4 AC3 AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM地址0 0 1 AC6 AC5AC4 AC3 AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

深圳显能实业有限公司液晶显示模块SG12864-12使用说明书Ａｄｄ：　深圳市宝安３３区大宝路８３号东方明工业城６栋４楼目录一、功能特点----------------------------------------------3二、读写操作时序------------------------------------------3三、指令说明----------------------------------------------6四、坐标关系---------------------------------------------11五、显示RAM---------------------------------------------13六、应用举例---------------------------------------------14七、注意事项---------------------------------------------18一、功能特点：SG12864-12汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿屏，蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位并口或串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、读写操作时序：模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式 11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式 DDDD0000第三字节：(并行)8位数据的低4位—格式 0000DDDD串行接口时序参数：(测试条件：T=25℃ VDD=5.0V)三、指令说明：1、指令表1：（RE=0：基本指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”1.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容72us进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位I/D=1：游标向右移，DDRAM地址计数器（AC）加1I/D=0：游标向左移，DDRAM地址计数器（AC）减1S：显示画面整体位移72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容S/C=0,R/L=0: 游标向左移动S/C=0,R/L=1:游标向右移动72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定0 0 1 AC AC AC AC AC AC AC设定DDRAM地址到地址计数器72usDDRAM地址6 5 4 3 2 1 0 （AC）读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3D2D1D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3D2D1D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1ACSR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICONIRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

FYD12864液晶中文显示模块(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积113.0×65.0×12.8mm定位尺寸105.0×55.0mm视域73.4×38.8 mm行列点阵数128×64dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64 引脚说明引脚号引脚名称方向功能说明1 VSS - 模块的电源地2 VDD - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号5 R/W(SID) H/L 并行的读写选择信号；串行的数据口6 E(CLK) H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RET H/L 复位低电平有效18 NC 空脚19 LED_A - 背光源正极（LED+5V）20 LED_K - 背光源负极（LED-OV）逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集指令指令码说明执行时间（540KHZ）RSRWDB7DB6DB5DB4DB3DB2DB1DB清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容4.6ms进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

12864液晶屏学习手册1.液晶模组概览12864A-1汉字图形点阵液晶显示模块，可显示汉字和图形，内置8192个汉字（16X16点矩阵，16 * 8 = 128，16 * 4 = 64，一行，4行只能写8个汉字;），128个字符（8X16点矩阵）和64X256点矩阵显示RAM（GDRAM）。

主要技术参数和显示特性：电源：VDD 3.3V〜+5伏（内置升压电路，无负压）；显示内容：128列X第64行（128分）显示颜色：黄绿色显示角度：直接看6:00LCD类型：STN与MCU的接口：8位或4位并行/ 3位串行配置LED背光多种软件功能：光标显示，屏幕移位，自定义字符，睡眠模式等2.尺寸1.尺寸2。

主要尺寸项目标准尺寸单元模子片身体产品113.0X65.0X12.8毫米2.模块引脚说明逻辑工作电压（VDD）：4.5〜5.5V电源地（GND）：0V穿孔温度（Ta）：0〜60°C（常温）/ -20〜75°C（宽温度）三，接口定时模块有两种连接方式：并行和串行（时间如下）：8位并行连接时序图MPU将数据写入模块MPU从模块读取数据2，串行连接时序图串行数据传输以三个字节完成：第一个字节：串口控制—格式11111ABCA是数据传输方向控制：H表示从LCD到MCU的数据，L表示从MCU到LCD的数据B是数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：（并行）8位数据的高4位—格式DDDD0000第三个字节：（并行）8位数据的低4位—格式0000DDDD串行接口时序参数：（测试条件：T =25℃VDD = 4.5V）备注：1，在模块接受指令之前，微处理器必须首先确认模块不忙，即读取高炉签到时间高炉需要0接受新说明之前；如果你不这样做’t在发送命令之前检查高炉商标，（通常在输入每日命令之前添加延迟）那么上一条指令和该指令之间必须有很长的延迟，也就是等待上一条命令的执行完成，有关命令的执行时间，请参阅命令表中的各个命令描述。

技术QQ：1035715441非常感谢您使用我们的产品，我们竭诚为您提供服务J12864中文字库注释：（1）模组背部自带3*3 10K硬封可调电位器VR1，可以调到理想对比度（默认5V出厂已经调试好，也可自行再次调节，电位器为微调，请尽量小心调试）（2）LED背光极性可调，JP4为液晶背光正负反接处（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节1种PSB接口控制2 种JP2短路到P为并口短路到S为串口（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，然后C4 C5加极性电容即可型号为106A或者104A，背光电阻33欧改成3.3欧技术QQ：1035715441一、液晶显示模块概述J12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿/蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸技术QQ：1035715441ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5 mm视域73.0×39.0 mm行列点阵数128×64 dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64HZ 引脚说明引脚号引脚名称方向功能说明1 GND - 模块的电源地2 VCC - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS)H/L 数据选择信号/并行的指令；串行的片选信号5 R/W(SID)H/L 并行的读写选择信号；串行的数据口6 E(CLK)H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RST H/L 复位低电平有效18 VOUT 倍压输出脚（VDD=+3.3V有效）19 LED_A （LED+5V）背光源正极20 LED_K （LED-OV）背光源负极逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）技术QQ：1035715441三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图技术QQ：1035715441串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)技术QQ ：1035715441四、用户指令集 1、指令表1：（RE=0：基本指令集）指令码指令R SR W DB 7DB 6DB 5DB 4DB 3DB 2DB 1DB 0说明执行时间（540KHZ ） 清除显示0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM 的地址计数器（AC ）到“00H ”，并且将游标移到开头原点位置；这个指令并不改变DDRAM 的内容 4.6ms进入点设定 00 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us 显示状态 开/关 0 0 0 0 0 0 1 D C B D=1：整体显示ON C=1：游标ON B=1：游标位置ON72us游标或01S/R/XX设定游标的移动与显示的移位72us技术QQ：1035715441显示移位控制C L 控制位元；这个指令并不改变DDRAM的内容功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定DDRA M地址0 0 1AC6AC5AC4AC3AC2AC1AC设定DDRAM地址到地址计数器（AC）72us读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3 D2 D1 D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3 D2 D1 D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us技术QQ：1035715441睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

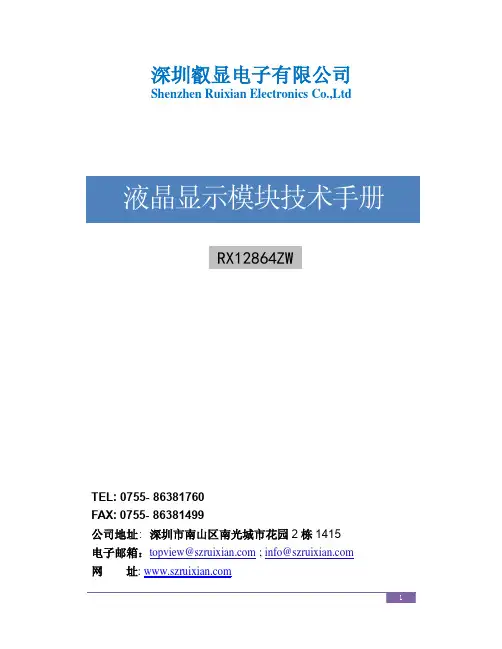

深圳叡显电子有限公司Shenzhen Ruixian Electronics Co.,LtdRX12864ZWTEL: 0755- 86381760FAX: 0755- 86381499公司地址: 深圳市南山区南光城市花园2栋1415电子邮箱：topview@ ; info@ 网址: 目录（一）概述（二）外形尺寸（三）模块外部接口（四）时序说明（五）用户指令集说明（六）显示步骤（七）初始化时序（八）应用举例一、概述RX12864ZW是自带中文标准字库（控制芯片ST7920）图形点阵液晶显示器，它主要由行驱动器/列驱动器及128X64全点阵液晶显示器组成，可完成图形显示，也可以显示8X4个（16X16点阵汉字，与外部CPU接口可采用串行或并行方式控制。

二、外形尺寸图项目参考值LCM尺寸（长×宽×厚）93.0×70.0×13.5可视区域（长×宽）72.0×40.0点间距（长×宽）0.52×0.52点尺寸（长×宽 0.48×0.48逻辑工作电压（Vdd +5.0V 或+3.3V（出厂时设定+5.0V）LCD 驱动电压（Vdd-V0）+3.0 ~ +5.0V工作温度（Ta）0 ~ +50℃（常温）/ -20 ~ +70℃（宽温）储存温度(Tsto) -10 ~ +60℃（常温）/ -30 ~ +80℃（宽温）工作电流（背光除外） 3.0mA(max)三．模块外部接口引脚名称方向说明1 VSS -- 电源负端(0V)2 VDD -- 电源正端(+3.3V 或+5.0V，出厂时设定+5.0V)3 V0 -- LCD 驱动电压(可调)4 RS(CS) I 并口方式：● RS=0：当MPU 进行读模块操作，指向地址计数器。

当MPU 进行写模块操作，指向指令寄存器。

● RS=1：无论MPU 读/写操作，均指向数据寄存器。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.二、模块引脚说明电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料、串行连接时序图2串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF 标志时BF 需为0，方可接受新的指令；如果在送出一个指令前并不检查BF 标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

2、“RE ”为基本指令集与扩充指令集的选择控制位元，当变更“RE ”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE ”位元，否则使用相同指令集时，不需每次重设“RE ”位元。

具体指令介绍：1、清除显示 CODE ：功能：清除显示屏幕，把DDRAM 位址计数器调整为“00H ” 2、位址归位 CODE ：功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 3、位址归位 CODE ： 功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 功能：执行该命令后，所设置的行将显示在屏幕的第一行。

液晶显示模块使用手册版本:1.0型号：CJ12864L系列选配件说明液晶片□常温（0～50℃）□宽温（-20～+60℃）□超宽温（-30～+70℃）□黄绿膜□蓝膜□灰膜□黑白膜背光LED背光□白光□翡绿光□黄绿光□蓝光EL背光□白光□蓝光□CCFL背光负压电路□板载负压□不带负压一.概述CJ12864L是一款带中文字库的图形点阵模块，由动态驱动方式驱动128×64点阵显示。

低功耗，供应电压范围宽。

内含多功能的指令集，操作简易。

采用COB工艺制作，结构稳固，使用寿命长。

二.特性：●提供8位，4位及串行接口可选●64×16位字符显示RAM（DDRAM最多16字符×4行，LCD显示范围16×2行）●2M位中文字型ROM（CGROM），总共提供8192个中文字型（16×16点阵）●16K位半宽字型ROM(HCGROM)，总共提供126个西文字型（16×8点阵）●64×16位字符产生RAM（CGRAM）●15×16位总共240点的ICON RAM（ICONRAM）●自动复位（RESET）功能●绘图及文字画面混合显示功能●提供多功能指令：——画面清除（display clear）——游标归位（return home）——显示开/关（display on/off）——游标显示/隐藏（cursor on/off）——游标移位（cursor shift）——显示移位（display shift）——垂直画面旋转（vertical line scoll）——反白显示（By-line reverse display）——睡眠模式（sleep mode）三.外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积78*70*12.5mm 视域62.0*44.0mm 行列点阵数128×64dots 点距离0.438*0.60mm 点大小0.378*0.54mm四.硬件说明1.引脚特性管脚名称符号电平功能描述1VSS0V接地（GND）2VDD 5.0V电源电压3V0负压液晶显示器驱动电压调节端4RS H/L 并口模式寄存器选择H:数据；L:指令串口片选信号H:有效；L:失效5R/W H/L 并口模式H:读；L:写串口数据线6E H/L 并口：读/写起始脚串口连续时钟输入7 | 10DB0|DB3H/L数据总线低4位，4位并口及串口时悬空11 | 14DB4|DB7H/L数据总线高4位，串口时悬空DB7可作BUSY标志，15PSB H/L H：8/4位数据接口模式L：串行接口模式由硬件设置时，此脚悬空16NC悬空17RST H/L复位信号，选择硬件复位时，此脚悬空18VEE负压液晶显示器驱动电压19BLA5V背光正20BLK0V背光负2.原理简图3.最大工作范围1）逻辑工作电压(Vdd)：5V±10%2）电源地(GND)：0V 3）LCD 驱动电压(Vop)：5V 4）输入电压：0～Vdd4.电气特性（测试条件Ta=25,Vdd=5.0±10%）1）输入高电平（Vih）：0.7Vdd～Vdd 2）输入低电平(Vil)：0.6Vmax 3）输出高电平(Voh)：0.8Vdd～Vdd 4）输出低电平(Vol)：0.4Vmax 5）模块工作电流： 2.2～3.0mA(不含背光)6）底黄绿光工作电流：250mA 7）侧白光工作电流：60mA五.模块主要硬件构成说明1.PSB 脚VSS VDD RS R/W E PSB DB0RES2.忙标志（BF）表示当前与MPU接口电路的运行状态。

CM12864-13规格书12864点阵屏ST7920说明书
CM12864中文字库型液晶显示模块可以显示字母、数字、中文字型及图形，具有绘图及文字画面混合显示功能。

可显示128（列）×64（行）点阵。

可完成图形显示，也可显示8×4个（16×16点阵）中文汉字。

CM12864-13BLWAA-5V(蓝底白字)
CM12864-13SLWDA-5V(绿底黑字）
一．基本特征：
(1)电压:3.0-3.3V/4.8-5V
(2)STN反射/正视透射模式/半透
(3)显式模式:蓝底白字
(4)显式角度:6/12/9点钟直视
(5)驱动方式:1/32Dvty;1/6Bias
(6)工作温度(Ta):-20℃～+70℃，存储温度:-20℃～+70℃
(7)背光特征:LED背光(白色/黄绿色)
(8)模块封装方式:COB
（9）接口：串口/并口通信
二．产品参数：
三．限定参数：
四．平面尺寸图：
五．原理图：
六．引脚描述：（并口）
七．直流特性：
八：接口时序：（并口）
九．指令表：
十．应用：
十一．实物图片：
十二．产品规格多样化：。

设计1）：LCD液晶显示模块显示图形和汉字设计一、概述TG12864B 是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128× 64全点阵液晶显示器组成。

可完成图形显示,也可以8× 4个（ 16× 16 点阵）汉字。

主要技术参数和性能：1. 电源： VDD： +2.7~ +5V; 模块内自带-10V 负压，用于LCD 的驱动电压。

2. 显示内容： 128（列）× 64（行）点3. 全屏幕点阵4. 七种指令5. 与CPU接口采用8位数据总线并行输入输出和8条控制线6. 占空比1/647. 工作温度： -10℃ ~+60℃，储存温度： -20℃ ~+70℃ , 可选择宽温： -20℃~+70℃（工作温度）；二、外形尺寸图三、模块主要硬件构成说明IC3 为行驱动器， IC1， IC 为列驱动器。

IC1， IC2， IC3 含有如下主要功能器件。

了解如下器件有利于对LCD模块之编程。

1. 指令寄存器（ IR）IR 是用来寄存指令码，与数据寄存器寄存数据相对应。

当D/I=1 时，在E 信号下降沿的作用下，指令码写入IR。

2. 数据寄存器DR是用来寄存数据的，与指令寄存器寄存指令相对应。

当D/I=1 时，在E 信号的下降沿的作用下，图形显示数据写入DR，或在E信号高电平作用下由DR 读到DB7~DB0 数据总线。

DR 和DDRAM 之间的数据传输是模块内部自动执行的。

3. 忙标志:BFBF 标志提供内部工作情况。

BF=1 表示模块在进行内部操作，此时模块不接受外部指令和数据。

BF=0 时，模块为准备状态，随时可接受外部指令和数据。

利用STATUS READ指令，可以将BF 读到DB7 总线，从而检验模块之工作状态。

4. 显示控制触发器DFF此触发器是用于模块屏幕显示开和关的控制。

DFF=1 为开显示（ DISPLAY ON）， DDRAM 的内容就显示在屏幕上， DDF=0 为关显示（ DISPLAY OFF）。
