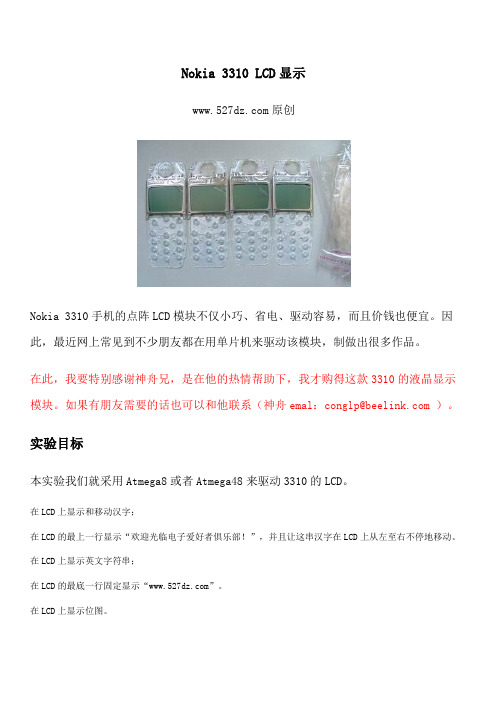

Nokia_3310_LCD显示模块

Nokia 3310 LCD显示原创Nokia 3310手机的点阵LCD模块不仅小巧、省电、驱动容易，而且价钱也便宜。

因此，最近网上常见到不少朋友都在用单片机来驱动该模块，制做出很多作品。

在此，我要特别感谢神舟兄，是在他的热情帮助下，我才购得这款3310的液晶显示模块。

如果有朋友需要的话也可以和他联系（神舟emal：conglp@ ）。

实验目标本实验我们就采用Atmega8或者Atmega48来驱动3310的LCD。

在LCD上显示和移动汉字；在LCD的最上一行显示“欢迎光临电子爱好者俱乐部！”，并且让这串汉字在LCD上从左至右不停地移动。

在LCD上显示英文字符串；在LCD的最底一行固定显示“”。

在LCD上显示位图。

在LCD的中间位置显示“AVR”和“实验室”两个位图。

本站商城提供该LCD模块邮购：/shop/index.asp实验器材Atmega8或者Atmega48芯片一只、3.3V稳压二极管一只、3310LCD点阵液晶显示屏。

Atmega8和Atmega48的管脚顺序完全相同，硬件可以直接替用。

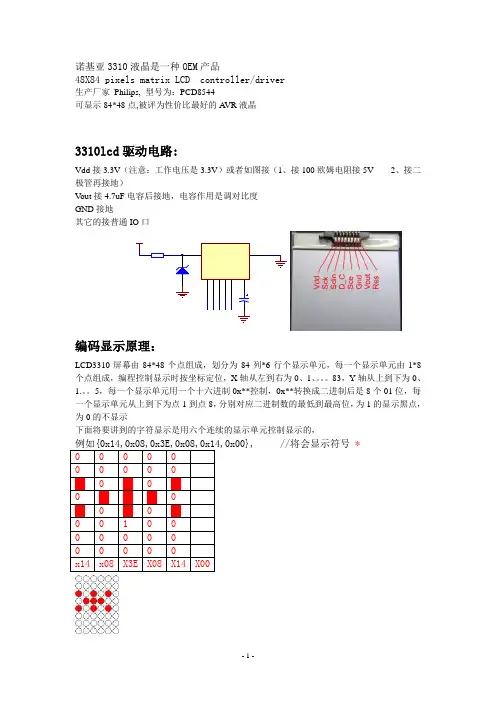

实验电路图及工作原理由于3310LCD的工作电压范围是2.7－3.3V，因此实验中使用一个3.3V的稳压二极管D1将5V电源稳压为3.3V左右，为MCU和LCD供电。

MCU和LCD之间使用SPI接口传输数据。

LCD模块的引脚排列：从模块的背面看，管脚排列顺序从左至右分别为1至8脚。

如下图所示：注意：LCD模块的引脚即使用导线直接焊接上，也要用东西将金属引脚压下去，否则还是不能接触到内部电路实验源程序主程序：文件名是3310LCDTest.c#include <iom48v.h>#include <macros.h>#include "lcd.h"#include "bmp.h"/*******************************************/void main(void){OSCCAL=0x99;// 8M系统内部时钟校准//设置MCU的I/O口DDRB |= LCD_RST | LCD_DC | LCD_CE | SPI_MOSI | SPI_CLK| 0X02;SPSR |= BIT(SPI2X);// 设置SPI时钟倍速SPCR |= BIT(SPE)|BIT(MSTR);// 使能SPI接口，主机模式，4M时钟LCD_init(); //初始化LCD模块LCD_write_String(1,5,""); //显示英文字符串”“LCD_draw_map(0,2,AVR_bmp,40,24); //显示“AVR”位图LCD_draw_map(44,3,china_bmp,36,15); //显示”实验室“位图PORTB |= 0x02; //LED亮while(1){LCD_move_chi(0, 0, 25); //汉字移动显示}}LCD3310驱动程序：文件名3310LCD.c#include <iom48v.h>#include <macros.h>#include "lcd.h"#include "6x8.h"#include "chinese.h"/*---------------------------------------LCD_init: 3310LCD初始化编写日期：2004-8-10最后修改日期：2004-8-10----------------------------*/void LCD_init(void){PORTB &= ~LCD_RST;// 产生一个让LCD复位的低电平脉冲delay_1us();PORTB |= LCD_RST;PORTB &= ~LCD_CE ;// 关闭LCDdelay_1us();PORTB |= LCD_CE;// 使能LCDdelay_1us();LCD_write_byte(0x21, 0);// 使用扩展命令设置LCD模式LCD_write_byte(0xc8, 0);// 设置偏置电压LCD_write_byte(0x06, 0);// 温度校正LCD_write_byte(0x13, 0);// 1:48LCD_write_byte(0x20, 0);// 使用基本命令LCD_clear();// 清屏LCD_write_byte(0x0c, 0);// 设定显示模式，正常显示PORTB &= ~LCD_CE ;// 关闭LCD}/*----------------------------------------------------------------------- LCD_clear: LCD清屏函数编写日期：2004-8-10最后修改日期：2004-8-10-----------------------------------------------------------------------*/ void LCD_clear(void){unsigned int i;LCD_write_byte(0x0c, 0);LCD_write_byte(0x80, 0);for (i=0; i<504; i++)LCD_write_byte(0, 1);}/*----------------------------------------------------------------------- LCD_set_XY: 设置LCD坐标函数输入参数：X：0－83Y：0－5编写日期：2004-8-10最后修改日期：2004-8-10-----------------------------------------------------------------------*/ void LCD_set_XY(unsigned char X, unsigned char Y){LCD_write_byte(0x40 | Y, 0);// columnLCD_write_byte(0x80 | X, 0);// row}/*----------------------------------------------------------------------- LCD_write_char: 显示英文字符输入参数：c：显示的字符；编写日期：2004-8-10最后修改日期：2004-8-10-----------------------------------------------------------------------*/ void LCD_write_char(unsigned char c){unsigned char line;c -= 32;for (line=0; line<6; line++)LCD_write_byte(font6x8[c][line], 1);}/*----------------------------------------------------------------------- LCD_write_char: 英文字符串显示函数输入参数：*s：英文字符串指针；X、Y: 显示字符串的位置编写日期：2004-8-10最后修改日期：2004-8-10-----------------------------------------------------------------------*/ void LCD_write_String(unsigned char X,unsigned char Y,char *s){LCD_set_XY(X,Y);while (*s){LCD_write_char(*s);s++;}}/*----------------------------------------------------------------------- LCD_write_chi: 在LCD上显示汉字输入参数：X、Y：显示汉字的起始X、Y坐标；ch_with ：汉字点阵的宽度num：显示汉字的个数；line：汉字点阵数组中的起始行数row：汉字显示的行间距编写日期：2004-8-11最后修改日期：2004-8-12-----------------------------------------------------------------------*/ void LCD_write_chi(unsigned char X, unsigned char Y,unsigned char ch_with,unsigned char num,unsigned char line,unsigned char row){unsigned char i,n;LCD_set_XY(X,Y);//设置初始位置for (i=0;i<num;){for (n=0; n<ch_with*2; n++)//写一个汉字{if (n==ch_with)//写汉字的下半部分{if (i==0) LCD_set_XY(X,Y+1);elseLCD_set_XY((X+(ch_with+row)*i),Y+1);}LCD_write_byte(china_char[line+i][n],1);}i++;LCD_set_XY((X+(ch_with+row)*i),Y);}}/*----------------------------------------------------------------------- LCD_write_chi: 汉字移动输入参数：X、Y：显示汉字的起始X、Y坐标；T：移动速度；编写日期：2004-8-13最后修改日期：2004-8-13-----------------------------------------------------------------------*/ void LCD_move_chi(unsigned char X, unsigned char Y, unsigned char T){unsigned char i,n,j=0;unsigned char buffer_h[84]={0};unsigned char buffer_l[84]={0};for (i=0; i<156; i++){buffer_h[83] = china_char[i/12][j];buffer_l[83] = china_char[i/12][j+12];j++;if (j==12) j=0;for (n=0; n<83; n++){buffer_h[n]=buffer_h[n+1];buffer_l[n]=buffer_l[n+1];}LCD_set_XY(X,Y);for (n=0; n<83; n++){LCD_write_byte(buffer_h[n],1);}LCD_set_XY(X,Y+1);for (n=0; n<83; n++){LCD_write_byte(buffer_l[n],1);}delay_nms(T);}}/*----------------------------------------------------------------------- LCD_draw_map: 位图绘制函数输入参数：X、Y：位图绘制的起始X、Y坐标；*map：位图点阵数据；Pix_x：位图像素（长）Pix_y：位图像素（宽）编写日期：2004-8-13最后修改日期：2004-8-13-----------------------------------------------------------------------*/ void LCD_draw_map(unsigned char X,unsigned char Y,unsigned char *map, unsigned char Pix_x,unsigned char Pix_y){unsigned int i,n;unsigned char row;if (Pix_y%8==0) row=Pix_y/8;//计算位图所占行数elserow=Pix_y/8+1;for (n=0;n<row;n++){LCD_set_XY(X,Y);for(i=0; i<Pix_x; i++){LCD_write_byte(map[i+n*Pix_x], 1);}Y++;//换行}}/*----------------------------------------------------------------------- LCD_write_byte: 使用SPI接口写数据到LCD输入参数：data：写入的数据；command ：写数据/命令选择；编写日期：2004-8-10最后修改日期：2004-8-13-----------------------------------------------------------------------*/ void LCD_write_byte(unsigned char data, unsigned char command){PORTB &= ~LCD_CE ;// 使能LCDif (command == 0)PORTB &= ~LCD_DC ;// 传送命令elsePORTB |= LCD_DC ;// 传送数据SPDR = data;// 传送数据到SPI寄存器while ((SPSR & 0x80) == 0);// 等待数据传送完毕PORTB |= LCD_CE ;// 关闭LCD}o延时程序：文件名delay.c/*----------------------------------------------------------------------- 延时函数系统时钟：8M-----------------------------------------------------------------------*/ void delay_1us(void)//1us延时函数{asm("nop");}void delay_nus(unsigned int n)//N us延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1us();}void delay_1ms(void)//1ms延时函数{unsigned int i;for (i=0;i<1140;i++);}void delay_nms(unsigned int n)//N ms延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1ms();}o lcd.h头文件//Mega48/8port B pinout for LCD.#define LCD_DC0x01//PB0#define LCD_CE0x04//PB2#define SPI_MOSI0x08//PB3#define LCD_RST0x10//PB4#define SPI_CLK0x20//PB5void LCD_init(void);void LCD_clear(void);void LCD_write_String(unsigned char X,unsigned char Y,char *s);void LCD_write_chi(unsigned char X, unsigned char Y,unsigned char ch_with,unsigned char num,unsigned char line,unsigned char row);void LCD_move_chi(unsigned char X, unsigned char Y, unsigned char T);void LCD_write_char(unsigned char c);void LCD_draw_map(unsigned char X,unsigned char Y,unsigned char *map,unsigned char Pix_x,unsigned char Pix_y);void LCD_write_byte(unsigned char data, unsigned char dc);void delay_1us(void);void delay_nus(unsigned int n);void delay_1ms(void);void delay_nms(unsigned int n);o点阵数据文件chinese.h文件：/*------------------------------------------------------------------------------;源文件 / 文字 : 欢迎光临电子爱好者俱乐部！;宽×高（像素）: 12×13;字模格式/大小 : 单色点阵液晶字模，纵向取模，字节倒序/24字节;数据转换日期: 2004-8-12 14:22:30------------------------------------------------------------------------------*/const unsigned char china_char[][24]={{0x14,0x24,0xC4,0x3C,0x04,0x30,0x0E,0xE8,0x08,0x28,0x18,0x00,0x04,0x03, 0x00,0x09,0x0A,0x04,0x03,0x00,0x03,0x04,0x08,0x00},//汉字“欢”{0x10,0xF2,0x04,0x00,0xFC,0x84,0x82,0xFC,0x04,0x04,0xFC,0x00,0x0C,0x03, 0x04,0x04,0x09,0x08,0x08,0x0B,0x08,0x09,0x09,0x00},//汉字“迎”{0x20,0x24,0x28,0xF0,0x20,0x3E,0xE0,0x30,0x28,0x24,0x20,0x00,0x08,0x08, 0x04,0x03,0x00,0x00,0x07,0x08,0x08,0x08,0x0E,0x00},//汉字“光”{0xF8,0x00,0xFE,0x00,0x20,0x98,0x8E,0x98,0xA8,0x88,0x88,0x00,0x03,0x00, 0x0F,0x00,0x00,0x0F,0x04,0x07,0x04,0x04,0x0F,0x00},//汉字“临”{0x00,0xF8,0x28,0x28,0x28,0xFE,0x28,0x28,0x28,0xFC,0x08,0x00,0x00,0x03, 0x01,0x01,0x01,0x07,0x09,0x09,0x09,0x09,0x0C,0x00},//汉字“电”{0x40,0x42,0x42,0x42,0x42,0xF2,0x52,0x4A,0x46,0x62,0x40,0x00,0x00,0x00, 0x00,0x08,0x08,0x0F,0x00,0x00,0x00,0x00,0x00,0x00},//汉字“子”{0x30,0x54,0x54,0x5C,0xF4,0x5C,0x52,0x5A,0x56,0x52,0x30,0x00,0x08,0x08,0x04,0x0A,0x0B,0x05,0x05,0x0B,0x09,0x08,0x08,0x00},//汉字“爱”{0x88,0x78,0x0E,0x88,0x78,0x42,0x42,0xF2,0x4A,0x46,0x40,0x00,0x09,0x05, 0x02,0x03,0x04,0x00,0x08,0x0F,0x00,0x00,0x00,0x00},//汉字“好”{0x20,0x24,0x24,0xA4,0xFE,0xA4,0xB4,0xAC,0xA4,0x32,0x20,0x00,0x02,0x02, 0x01,0x0F,0x0A,0x0A,0x0A,0x0A,0x0F,0x00,0x00,0x00},//汉字“者”{0x20,0xF8,0x06,0x00,0xFE,0x52,0x52,0x52,0x52,0xFE,0x00,0x00,0x00,0x0F, 0x01,0x09,0x05,0x03,0x01,0x01,0x03,0x05,0x09,0x00},//汉字“俱”{0x00,0x60,0x5C,0xC4,0x44,0x44,0xFA,0xC2,0x42,0x60,0x40,0x00,0x04,0x02, 0x01,0x00,0x08,0x08,0x0F,0x00,0x01,0x02,0x04,0x00},//汉字“乐”{0x24,0xAC,0xB4,0xA6,0xB4,0xAC,0x24,0xFC,0x04,0x74,0x8C,0x00,0x00,0x0F, 0x04,0x04,0x04,0x0F,0x00,0x0F,0x02,0x04,0x03,0x00},//汉字“部”{0x00,0x38,0xFC,0xFC,0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x06,0x06,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},//汉字“！”};6x8.h文件：// 6 x 8 font// 1 pixel space at left and bottom// index = ASCII - 32const unsigned char font6x8[][6] ={{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },// sp { 0x00, 0x00, 0x00, 0x2f, 0x00, 0x00 },// ! { 0x00, 0x00, 0x07, 0x00, 0x07, 0x00 },// " { 0x00, 0x14, 0x7f, 0x14, 0x7f, 0x14 },// # { 0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12 },// $ { 0x00, 0x62, 0x64, 0x08, 0x13, 0x23 },// % { 0x00, 0x36, 0x49, 0x55, 0x22, 0x50 },// & { 0x00, 0x00, 0x05, 0x03, 0x00, 0x00 },// ' { 0x00, 0x00, 0x1c, 0x22, 0x41, 0x00 },// ( { 0x00, 0x00, 0x41, 0x22, 0x1c, 0x00 },// ) { 0x00, 0x14, 0x08, 0x3E, 0x08, 0x14 },// *{ 0x00, 0x00, 0x00, 0xA0, 0x60, 0x00 },// , { 0x00, 0x08, 0x08, 0x08, 0x08, 0x08 },// - { 0x00, 0x00, 0x60, 0x60, 0x00, 0x00 },// . { 0x00, 0x20, 0x10, 0x08, 0x04, 0x02 },// / { 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E },// 0 { 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00 },// 1 { 0x00, 0x42, 0x61, 0x51, 0x49, 0x46 },// 2 { 0x00, 0x21, 0x41, 0x45, 0x4B, 0x31 },// 3 { 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10 },// 4 { 0x00, 0x27, 0x45, 0x45, 0x45, 0x39 },// 5 { 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x30 },// 6 { 0x00, 0x01, 0x71, 0x09, 0x05, 0x03 },// 7 { 0x00, 0x36, 0x49, 0x49, 0x49, 0x36 },// 8 { 0x00, 0x06, 0x49, 0x49, 0x29, 0x1E },// 9{ 0x00, 0x00, 0x56, 0x36, 0x00, 0x00 },// ; { 0x00, 0x08, 0x14, 0x22, 0x41, 0x00 },// < { 0x00, 0x14, 0x14, 0x14, 0x14, 0x14 },// = { 0x00, 0x00, 0x41, 0x22, 0x14, 0x08 },// > { 0x00, 0x02, 0x01, 0x51, 0x09, 0x06 },// ? { 0x00, 0x32, 0x49, 0x59, 0x51, 0x3E },// @ { 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C },// A { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36 },// B { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22 },// C { 0x00, 0x7F, 0x41, 0x41, 0x22, 0x1C },// D { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41 },// E { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01 },// F { 0x00, 0x3E, 0x41, 0x49, 0x49, 0x7A },// G { 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F },// H{ 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01 },// J { 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41 },// K { 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40 },// L { 0x00, 0x7F, 0x02, 0x0C, 0x02, 0x7F },// M { 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F },// N { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E },// O { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06 },// P { 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E },// Q { 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46 },// R { 0x00, 0x46, 0x49, 0x49, 0x49, 0x31 },// S { 0x00, 0x01, 0x01, 0x7F, 0x01, 0x01 },// T { 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F },// U { 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F },// V { 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F },// W{ 0x00, 0x07, 0x08, 0x70, 0x08, 0x07 },// Y { 0x00, 0x61, 0x51, 0x49, 0x45, 0x43 },// Z { 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00 },// [ { 0x00, 0x55, 0x2A, 0x55, 0x2A, 0x55 },// 55 { 0x00, 0x00, 0x41, 0x41, 0x7F, 0x00 },// ] { 0x00, 0x04, 0x02, 0x01, 0x02, 0x04 },// ^ { 0x00, 0x40, 0x40, 0x40, 0x40, 0x40 },// _ { 0x00, 0x00, 0x01, 0x02, 0x04, 0x00 },// ' { 0x00, 0x20, 0x54, 0x54, 0x54, 0x78 },// a { 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38 },// b { 0x00, 0x38, 0x44, 0x44, 0x44, 0x20 },// c { 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F },// d { 0x00, 0x38, 0x54, 0x54, 0x54, 0x18 },// e { 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02 },// f{ 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78 },// h { 0x00, 0x00, 0x44, 0x7D, 0x40, 0x00 },// i { 0x00, 0x40, 0x80, 0x84, 0x7D, 0x00 },// j { 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00 },// k { 0x00, 0x00, 0x41, 0x7F, 0x40, 0x00 },// l { 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78 },// m { 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78 },// n { 0x00, 0x38, 0x44, 0x44, 0x44, 0x38 },// o { 0x00, 0xFC, 0x24, 0x24, 0x24, 0x18 },// p { 0x00, 0x18, 0x24, 0x24, 0x18, 0xFC },// q { 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08 },// r { 0x00, 0x48, 0x54, 0x54, 0x54, 0x20 },// s { 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20 },// t { 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C },// u{ 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C },// w{ 0x00, 0x44, 0x28, 0x10, 0x28, 0x44 },// x{ 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C },// y{ 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44 },// z{ 0x14, 0x14, 0x14, 0x14, 0x14, 0x14 }// horiz lines};bmp.h文件/*------------------------------------------------------------------------------;源文件 / 文字 : AVR;宽×高（像素）: 40×24;字模格式/大小 : 单色点阵液晶字模，纵向取模，字节倒序/120字节;数据转换日期: 2004-8-13------------------------------------------------------------------------------*/unsigned char AVR_bmp[]={0x00,0x00,0x00,0x80,0xF0,0xF0,0x70,0xF0,0xF0,0x80,0x00,0x00,0x00,0x30, 0xF0,0xF0,0xC0,0x00,0x00,0x00,0x00,0x00,0xC0,0xF0,0xF0,0x30,0x00,0xF0, 0xF0,0xF0,0x70,0x70,0x70,0x70,0x70,0xF0,0xE0,0xC0,0x00,0x00,0x00,0xC0, 0xF8,0xFF,0xFF,0xE3,0xE0,0xE3,0xFF,0xFF,0xFC,0xC0,0x00,0x00,0x01,0x0F, 0x7F,0xFE,0xF0,0x80,0xF0,0xFE,0x7F,0x0F,0x01,0x00,0x00,0xFF,0xFF,0xFF, 0x1C,0x1C,0x3C,0x7C,0xFC,0xEF,0xCF,0x07,0x00,0x00,0x06,0x07,0x07,0x01, 0x00,0x00,0x00,0x00,0x00,0x01,0x07,0x07,0x06,0x00,0x00,0x00,0x00,0x03, 0x07,0x07,0x07,0x03,0x00,0x00,0x00,0x00,0x00,0x07,0x07,0x07,0x00,0x00, 0x00,0x00,0x01,0x07,0x07,0x07,0x04,0x00};/*------------------------------------------------------------------------------;源文件 / 文字 : 实验室;宽×高（像素）: 36×15;字模格式/大小 : 单色点阵液晶字模，纵向取模，字节倒序/72字节;数据转换日期: 2004-8-13------------------------------------------------------------------------------*/unsigned char china_bmp[]={0x20,0x18,0x88,0x28,0x48,0x0C,0xE8,0x08,0x08,0x28,0x18,0x00,0x84,0xF4, 0x84,0xFC,0x40,0x20,0x50,0x4C,0x50,0x20,0x40,0x00,0x10,0x18,0x28,0xA8, 0x68,0x2C,0x28,0x68,0xA8,0x28,0x18,0x00,0x02,0x12,0x12,0x13,0x0A,0x06, 0x03,0x06,0x0A,0x12,0x02,0x00,0x04,0x14,0x12,0x0F,0x10,0x17,0x10,0x17, 0x18,0x17,0x10,0x00,0x10,0x10,0x15,0x15,0x15,0x1F,0x15,0x15,0x15,0x11, 0x10,0x00}。

单片机之路—诺基亚5110LCD显示屏驱动电子产品在很多场合都需要提供和用户交互的人机界面，具备人机交互界面的电子产品可以给用户更好的使用，让电子产品更加直观。

今天给大家讲一个性价比很高的LCD显示器——诺基亚5110LCD。

可能很多人奇怪，为什么这个LCD显示屏被叫做诺基亚5110，那是因为这个显示屏诺基亚经典机型5110手机上使用的现实屏。

就是下图这部手机，曾经的经典。

记得第一部手机就是诺基亚的，那会还在读初中，宿舍的同学总是抢着来打贪吃蛇，打到满屏。

电子产品的更新换代实在太快了，现在已经很难找到这个手机的踪影了。

诺基亚5110手机5110LCD是一个84X48的点阵LCD，可以显示4行汉字。

和单片机的接口不是很复杂，是一个没有MISO只有MOSI的SPI协议。

用于通信的数据线是4根，其中有一根是用于设定传入的数据是命令还是数据的选择端口。

下图是在马云家买的一个诺基亚5110LCD模块，总共有8个引脚。

用于通信的引脚为4个，1个复位引脚，2个电源引脚，1个是背光灯控制引脚。

因为诺基亚LCD本身是不会发光的，为了能够在晚上也能够看到液晶显示屏显示的内容，需要增加背光灯。

诺基亚5110实物图和引脚描述我们把LCD需要单片机控制的5个引脚连接到单片机的P1口，背光灯通过一个电阻接到VCC5V，让背光灯保持常亮的状态，也可以接到单片机的引脚上去，通过单片机控制背光灯的亮灭。

5110LCD与单片机接口图我们来看一下怎么写程序驱动诺基亚5110，实现在5110上显示出字符。

由于接通电源后，LCD内部的RAM数据状态是不确定的，所以我们需要给LCD复位一下。

5110LCD复位时序//产生一个复位脉冲Lcd_res=0;delay_us();Lcd_res=1;我们需要往LCD写数据，SPI的写时序如下，这里实现的是通过单片机IO口模拟SPI时序，如果单片机有硬件的SPI接口是可以用来驱动的5110LCD的。

LED数码管的驱动是比较简单也容易理解的，多位数码管一般是LED阵列的形式，每个数字使用一个公共端，不同数字的对应同笔段使用一个控制端；驱动采用分时扫描没个数字位，动态显示。

但是LED比较费电，我想做一个用电池供电的钟，用发光管电池就撑不了多久了。

于是我考虑用液晶。

在这边的电子市场我买到一个4位笔段式液晶屏，4个数字最中间有冒号，边上还有几个箭头符号，一共有15个引脚，正合适用AVR来驱动做一个钟。

笔段式LCD屏的结构与LED数码管很相似，但是由于是液晶，工作机理上不同，驱动方式也有很大差异：(1) LED有正负之分，液晶笔划没有。

(2) LED在直流电压下工作，液晶需要交流电压，防止电解效应。

(3) LED需要电流提供发光的能量，液晶笔划显示状态下电流非常微弱。

(4) LED对微小电流不反应，液晶则很敏感。

不难看出，用LED的驱动方式来对待LCD屏是行不通的。

我在买回来测试这块屏之前没有意识到，于是走了不少的弯路。

与LED驱动不同的是需要给每个笔划加上一个交流电压。

一般用30-60Hz的方波就可以了，频率再低显示会有所波动，频率高了功耗也会增加，因为LCD对电路呈现容性。

而且，正负电压都可以“点亮”液晶。

好在AVR的I/O口可以三态输出，也就是除了高/低电平，还可以呈现高阻抗，相当于断开连接。

于是我想到了这样的办法：不需要显示的那一组笔划对应的公共端悬空(I/O口选择三态)，那么就不会加上电压了。

照这个思路，我的实验电路焊好，出来的显示却是一团糟：笔划都黑了看不清。

我这才考虑到液晶本身的问题：阻抗高，而且有电容，是不可一边悬空的！这个道理也许跟CMOS输入端差不多。

查找了一些关于液晶的资料，大致知道LCD屏不是那么简单的，驱动方式通常是1/N, 也就是电压不止高低两档。

可是单片机I/O没有那么多输出状态可以选择。

1/2 Bias驱动不显示的液晶笔划两端电压相等，显示的不等。

这样一个要求在扫描方式下不能满足，于是改为电压等级不同。
