图形点阵液晶显示模块操作说明

液晶显示模块使用手册版本: 1.0型号：JRD240128-5D 系列选配件说明□常温（0～50℃） □宽温（-20～+70℃）液晶片□超宽温（-30～+80℃）□黄绿模 □蓝模 □灰模 □黑白模背 光 □LED白光 □LED翡翠绿光 □LED蓝光 □EL白光□EL蓝光 □CCFL负压电路 □板载负压 □不带负压EL逆变器 □配备 □板载 □不配备CCF逆变□配备 □不配备一.概述JRD240128-5D是一种图形点阵液晶显示器。

它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了320(列)×240(行)的全点阵液晶显示。

此显示器内含了硬件字库，编程模式简洁方便，为项目开发节约了宝贵的成本和时间。

此显示器采用了COB的软封装方式，通过导电橡胶和压框连接LCD,使其寿命长，连接可靠。

二.特性1.工作电压为+3V－5V,自带驱动LCD所需的负电压；♦ 内建7602个常用简体字库，国家标准GB码字库；♦ 内建对比度调节电路，可软件设置对比度；♦ 内建多组半宽字符(ASCII码)，方便编程；♦ 内建粗体字型和行距设定；♦ 提供显示屏幕水平卷动和垂直拖动功能；♦ 提供单个字符反白显示和N行反白显示；♦ 提供简单4级灰度显示功能；♦ 提供中英文对齐/不对齐功能；♦ 提供触摸屏控制功能；2.全屏幕点阵,点阵数为320(列)×240(行),可显示20(列)×15(行)个(16×16点阵)汉字，也可完成图形，字符的显示。

3.与CPU接口采用5条位控制总线和8位并行数据总线输入输出，可适配Intel8080时序或者M6800时序；4.内部有显示数据锁存器；5.简单的操作指令，每个指令为一个寄存器，写入数值即相当于指令输入。

三.外形尺寸1. 外形尺寸图2.主要外形尺寸Viewing Area(W X H)Module Size (W X H X T)View Angle Dot Pitch(W X H)Dot Size(W X H)Item0.40 X 0.40114.0 X 64.0Max.144.0 X 104.0 X 14.0Unit mm mm mm mmMECHANICAL DATA0.45 X 0.456 or 12 O'Clock四.硬件说明1. 引脚特性3 接口定义J 1接口定义2345678910111213141517161820VSSVC C V0W R R D CS RS BUS RSTD B 0D B 1D B 2D B 3D B 4D B 5D B 6DB7V O U T Power GroundPower positive Negative Volt Adjust Write Signal Read Signal Chip SelectH:Data L:Instruction Code Busy signal Data bus [0-7]There state I/O common terminalNegative Volt Output 2122BLA BLKBacklight Anode(5v)Backlight Cathode(0v)BLAB L K Backlight Anode(5v)Backlight Cathode(0v)2325Reset Signal1FGFrame ground注意：1、BLA（背光控制脚）：在使用LED 型背光时，作为LED 背光电源正，板载降压电阻，可直接供给5V，LED 背光的负极被接到GND（地）。

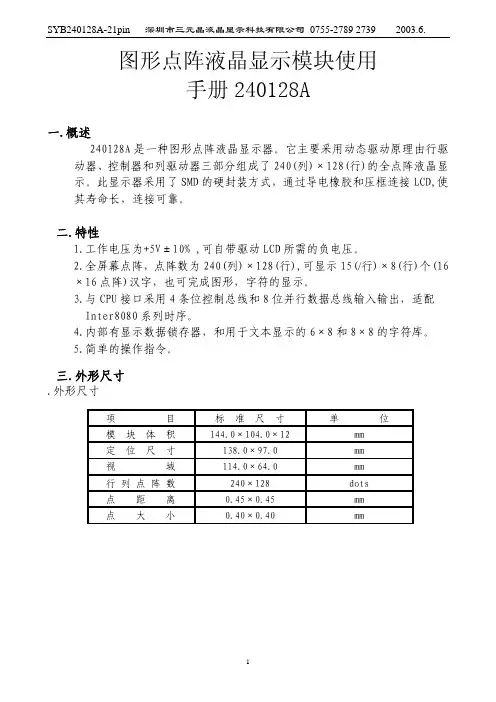

图形点阵液晶显示模块使用手册240128A一.概述240128A是一种图形点阵液晶显示器。

它主要采用动态驱动原理由行驱动器、控制器和列驱动器三部分组成了240(列)×128(行)的全点阵液晶显示。

此显示器采用了SMD的硬封装方式，通过导电橡胶和压框连接LCD,使其寿命长，连接可靠。

二.特性1.工作电压为+5V±10% ,可自带驱动LCD所需的负电压。

2.全屏幕点阵，点阵数为240(列)×128(行),可显示15(/行)×8(行)个(16×16点阵)汉字，也可完成图形，字符的显示。

3.与CPU接口采用4条位控制总线和8位并行数据总线输入输出，适配Inter8080系列时序。

4.内部有显示数据锁存器，和用于文本显示的6×8和8×8的字符库。

5.简单的操作指令。

三.外形尺寸.外形尺寸项目标 准 尺 寸 单 位模 块 体 积 144.0×104.0×12mm定 位 尺 寸 138.0×97.0mm视 域114.0×64.0 mm行 列 点 阵 数 240×128dots点 距 离 0.45×0.45mm点 大 小0.40×0.40mm四.硬件说明1.引脚特性引脚号引脚名称 级 别 引脚功能描述1FG0V压框地2 VSS 0V电源地3 VDD +5V 电源电压4 VLCD 0～-10V LCD驱动负电压，要求VDD-VLCD=10V5 /WR H/L 低电平有效。

写操作信号6 /RD H/L 低电平有效。

读操作信号7 /CE H/L低电平有效。

片选信号C/D=H 为指令通道 8C/D H/L 通道选择信号C/D=L 为数据通道9 /RESET H/L 复位信号,低有效10 DB011 DB112 DB213 DB3H/L八位三态并行数据总线14 DB415 DB516 DB617 DB7FS=H, 6×8点阵字体18 FS H/L字体选择。

深圳显能实业有限公司液晶显示模块SG12864-12使用说明书Ａｄｄ：　深圳市宝安３３区大宝路８３号东方明工业城６栋４楼目录一、功能特点----------------------------------------------3二、读写操作时序------------------------------------------3三、指令说明----------------------------------------------6四、坐标关系---------------------------------------------11五、显示RAM---------------------------------------------13六、应用举例---------------------------------------------14七、注意事项---------------------------------------------18一、功能特点：SG12864-12汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿屏，蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位并口或串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、读写操作时序：模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式 11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式 DDDD0000第三字节：(并行)8位数据的低4位—格式 0000DDDD串行接口时序参数：(测试条件：T=25℃ VDD=5.0V)三、指令说明：1、指令表1：（RE=0：基本指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”1.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容72us进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位I/D=1：游标向右移，DDRAM地址计数器（AC）加1I/D=0：游标向左移，DDRAM地址计数器（AC）减1S：显示画面整体位移72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容S/C=0,R/L=0: 游标向左移动S/C=0,R/L=1:游标向右移动72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定0 0 1 AC AC AC AC AC AC AC设定DDRAM地址到地址计数器72usDDRAM地址6 5 4 3 2 1 0 （AC）读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3D2D1D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3D2D1D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1ACSR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICONIRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

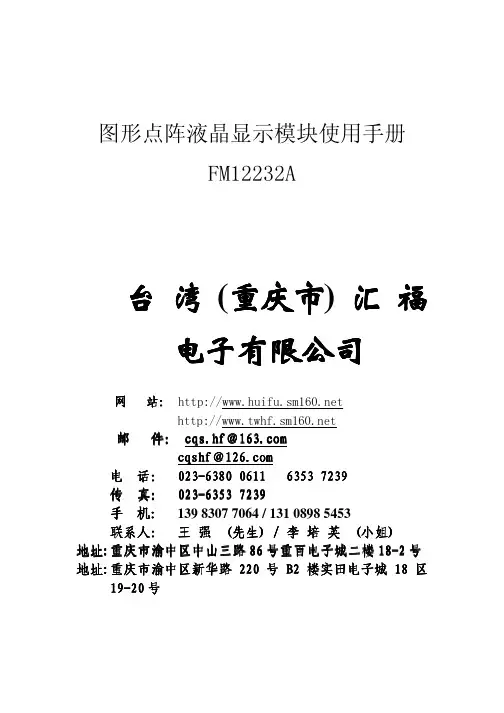

图形点阵液晶显示模块使用手册FM12232A台 湾 (重庆市) 汇 福 电子有限公司网 站： 邮 件： cqs.hf cqs.hf＠＠ cqshf cqshf＠＠ 电 话话： 023023023--6380 0611 6353 72396380 0611 6353 7239 传 真真： 023023023--6353 7239 6353 7239手 机： 139****7064/131****5453联系人联系人：： 王王 强 ( (先生先生先生) / ) / ) / 李李 培 英 ( (小姐小姐小姐)) 地址地址::重庆市渝中区中山三重庆市渝中区中山三路路86号重百电子城二楼1818--2号 地址地址::重庆市渝中区新华路220号B2楼实田电子城18区1919--20号录目 录(一)基本特性 (1)(二) 原理图 (2)(三) 限定参数 (2)(四) 直流特性 (2)(五) 交流特性 (3)(六) 引脚特性 (3)(七) 指令表 (4)(八) DDRAM地址表 (5)(九) 应用举例 (5)基本特征一．基本特征1.概述FM12232A是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及122×32全点阵液晶显示器组成。

可完成图形显示，也可以显示七个半(16×16点阵)汉字。

主要技术参数和性能：1.电源：VDD=+2.7V～+5V；LCD外接驱动电压VDD-V0=5.0V。

2.显示内容：122(列)×32(行)点3.显示颜色：绿底兰字4.显示角度：6点钟直视5.STN正视反射模式6.驱动方式：1/32 Duty，1/6 Bias7.工作温度：-20℃~+60℃，存储温度：-30℃~+70℃8.连接方式：外部接口由带缆连接2.外形尺寸图3.机械尺寸一览：项目 标准尺寸 单位模块体积 67.1×27.2×8.4 mm视域 54.8×18.3 mm行列点阵数 122×32 dots点距离 0.40×0.45 mm点大小 0.36×0.41 mm二．原理图：原理图：三．限定参数Item Symbol Standard Value Unit Condition Power supply voltage V DD0~+7.0VLCD driving voltage V DD~V LCD+3.5~+12.0Input voltage V IN GND≤V IN≤V DDOperating temperature range Top -20~+60℃No condition Storage temperature range Tst -30~+70：（Ta=0~40℃，VDD=2.7~6.0V）四．直流特性直流特性：Item Symbol Standard Value Unit Power Supply VDD +2.4 ~ +6.0 V LCD Driving Voltage VLCD ----------- V Input High Voltage VIN 0.8VDD≤VIN≤VDD V Output High Voltage VOH 0.5VDDmin V Input Low Voltage VIL 0≤VIL≤0.2VDD V Output Low Voltage VOL 0.1VDDmax V Power Supply Current IDD 2max mA LCD Power Supply Current ILCD 220max uA交流特性五．交流特性SignalParameterSymbol MIN MAX UnitConditionSystem cycle time zTcyc 2000 -- ns A0，/RWAddress setup time Taw 40 -- ns Address hold time Tah 20 -- nsData setup time Tds 160 -- Data hold time Tdh 20 -- ns CL=100p F D0~D7 Output disable time Tch 20 120 ns Access timeTacc -- 180 ns Enable pulse width(Read)200 -- EEnable pulse width(Write)Tew 160 -- nsInput wave width rise timeTr-- 15ns六．引脚特性管脚号管脚名称 LEVER 管脚功能描述1 VDD +5.0V 电源电压2 VSS 0 电源地3 VLCD 0~+5V LCD 外接驱动负电压4 /RET H/L 复位信号。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积113.0×65.0×12.8mm定位尺寸105.0×55.0mm视域73.4×38.8 mm行列点阵数128×64dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64 引脚说明引脚号引脚名称方向功能说明1 VSS - 模块的电源地2 VDD - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号5 R/W(SID) H/L 并行的读写选择信号；串行的数据口6 E(CLK) H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RET H/L 复位低电平有效18 NC 空脚19 LED_A - 背光源正极（LED+5V）20 LED_K - 背光源负极（LED-OV）逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集指令指令码说明执行时间（540KHZ）RSRWDB7DB6DB5DB4DB3DB2DB1DB清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容4.6ms进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

技术QQ：1035715441非常感谢您使用我们的产品，我们竭诚为您提供服务J12864中文字库注释：（1）模组背部自带3*3 10K硬封可调电位器VR1，可以调到理想对比度（默认5V出厂已经调试好，也可自行再次调节，电位器为微调，请尽量小心调试）（2）LED背光极性可调，JP4为液晶背光正负反接处（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节1种PSB接口控制2 种JP2短路到P为并口短路到S为串口（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，然后C4 C5加极性电容即可型号为106A或者104A，背光电阻33欧改成3.3欧技术QQ：1035715441一、液晶显示模块概述J12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿/蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸技术QQ：1035715441ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5 mm视域73.0×39.0 mm行列点阵数128×64 dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64HZ 引脚说明引脚号引脚名称方向功能说明1 GND - 模块的电源地2 VCC - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS)H/L 数据选择信号/并行的指令；串行的片选信号5 R/W(SID)H/L 并行的读写选择信号；串行的数据口6 E(CLK)H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RST H/L 复位低电平有效18 VOUT 倍压输出脚（VDD=+3.3V有效）19 LED_A （LED+5V）背光源正极20 LED_K （LED-OV）背光源负极逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）技术QQ：1035715441三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图技术QQ：1035715441串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)技术QQ ：1035715441四、用户指令集 1、指令表1：（RE=0：基本指令集）指令码指令R SR W DB 7DB 6DB 5DB 4DB 3DB 2DB 1DB 0说明执行时间（540KHZ ） 清除显示0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM 的地址计数器（AC ）到“00H ”，并且将游标移到开头原点位置；这个指令并不改变DDRAM 的内容 4.6ms进入点设定 00 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us 显示状态 开/关 0 0 0 0 0 0 1 D C B D=1：整体显示ON C=1：游标ON B=1：游标位置ON72us游标或01S/R/XX设定游标的移动与显示的移位72us技术QQ：1035715441显示移位控制C L 控制位元；这个指令并不改变DDRAM的内容功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定DDRA M地址0 0 1AC6AC5AC4AC3AC2AC1AC设定DDRAM地址到地址计数器（AC）72us读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3 D2 D1 D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3 D2 D1 D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us技术QQ：1035715441睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

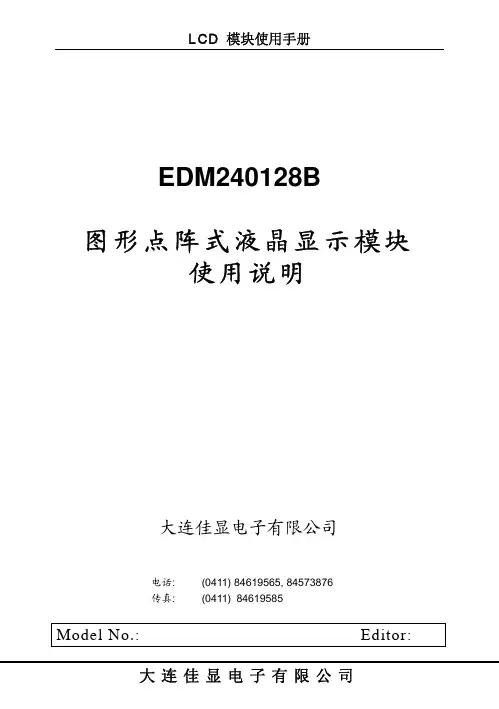

LCD 模块使用手册EDM240128B图形点阵式液晶显示模块使用说明大连佳显电子有限公司电话: (0411) 84619565, 84573876传真: (0411) 846195851. 使用范围----------------------------------------------------32. 质量保证----------------------------------------------------33. 性能特点----------------------------------------------------34. 外形图-------------------------------------------------------65. I/O接口特性-----------------------------------------------76. 质量等级---------------------------------------------------167. 可靠性---------------------------------------------------198. 生产注意事项---------------------------------------------209. 使用注意事项---------------------------------------------211. 使用范围该检验标准适用于大连佳显电子有限公司设计提供的标准液晶显示模块。

如果在使用中出现了异常问题或没有列明的项目，建议同最近的供应商或本公司联系。

2. 质量保证如在此手册列明的正常条件下使用、储存该产品，公司将提供12个月的质量保证。

3. 性能特点3-1．性能：显示方式 : 半透、正显FSTN/STNLCD显示颜色 : 显示点: 黑色背景: 白色显示形式: 240(w)×128(h) 全点阵输入数据 : 来自MPU的8位并行数据接口Duty驱动路数: 1/128视角: 6 点RAM 显示容量: 32k byte S-RAM(built-in)HD61830(Built-in)控制器:容量: Built-in 160 words 5×7 and 32 words 5×CGROM/RAM11character generator (CG) ROM.3-2．机械性能：项目规格单位外形尺寸 144.0(W)×104.0(H) ×14.5 Max.(T) mm显示点阵数 240(W) ×128(H) Dots —字符结构5×7 Fonts and5×11 Fonts —视域 114.0(W)×64.0(H) mm显示图形域 107.95(W)×57.55(H) mm 点间距 0.45(W)×0.45(H) mm点尺寸 0.4(W)×0.4(H) mm145 g 重量 Approx.3-3． 极限参数：项 目 符 号 最小值最大值单位 注 释逻辑 Vdd 0 6.0 V电源电压LCD 驱动 Vdd – Vee 0 26 V输入电压 Vi 0 Vdd V 操作温度 Top -20 70 ℃ 储存温度 Tstg -30 85 ℃ 湿度 — — 90 %RH3-4． 电气特性：3-4-1. 电气参数项 目 符 号 条 件 最小值典型值 最大值 单 位 逻辑 Vdd 4.5 5.0 5.5电源电压LCD 驱动 Vdd–Vee — 21.0 24.0高电平 Vih Vdd=5V ±5% 0.7Vdd — Vdd输入电压低电平 Vil 0 — 0.3Vdd V高电平 Vih Vdd-0.4— Vdd输出电压低电平 Vil 0 — 0.4频 率 Fflm Vdd=5V 60 70 80 Hz逻辑 Idd — 3.0 5.0功 耗 LCD 驱动 Iee Vdd=5V Vdd–Vee=15.0VFflm=75Hz— 2.0 3.5 mA Ta= 0℃φ=0°,θ=0°— 22.1 23.0Ta= 25℃φ=0°,θ=0°20.0 21.0 21.7 LCD 驱动电压 (推荐电压) Vdd–Vee Ta= 50℃φ=0°,θ=0° 19.2 20.3 —VNote: <1> 驱动路数=1/128 <2> 所有点在静态条件下3-5． 电光特性项 目 符号温度 条件 最小值典型值最大值 单位 注释 0℃ — 22.1 23.025℃20.0 21.0 21.7 LCD 驱动电压(推荐电压)V op 50℃ φ=0°,θ=0°19.2 20.3 — V 1,2,5 0℃ — 1500 2000 上升时间 tr 25℃ — 150 2000℃ — 30003500响应 时间 衰退时间 td 25℃ φ=0°,θ=0°— 200 250mS 1,3,5垂直 -35 — 35视 角 Δφ 25℃ 水平 -30 — 30deg. 1,4,5对比度 K 25℃ φ=0°,θ=0° 2.0 5.0 — — 1,5,6注意：<1> φ和θ的定义<2> 在此电压范围内能获得对比度大于2(k ≥2)注意：<4>视角定义注意：<5> 光学测量系统温度控制室(ΔΦ) ΔΦ=|Φ1-Φ2|非选择点的亮度(B2)选择点的亮度(B1)4. 外形图5. I/O接口特性5-2．时序及时序图：1. 接口时序2.接口时序参数名称符号最小值典型值最大值单位E周期时间t CYC 1.0 — —us E高电压宽度t WEH 0.45 — —E低电压宽度t WEL 0.45 — —E上升时间t Er — — 25E下降时间t Ef — — 25 地址建立时间t AS 140 — —数据建立时间t DSW 225 — —ns 数据延迟时间t DDR — — 225 数据保持时间t DHW 10 — — 地址保持时间t AH 10 — — 输出数据保持时间t DH 20 — —5-3. 电源连接图*VDD-V0:液晶驱动电压。

2FM12864F128SEG/64COM DOT MXTIX LCD DRIVER————————————————————————————————————————————————————————————————————————————————2一.概述MS12864F 是一种图形点阵液晶显示器。

它主要采用动态驱动原理由行驱动器、控制器和列驱动器三部分组成了128()×64(行)的全点阵液晶显示。

此显示器采用了SMD 的硬封装方式，通过导电橡胶和压框连接LCD,使其寿命长，连接可靠。

二.特性1.工作电压为+5V ±10% ,可自带驱动LCD 所需的负电压。

2.全屏幕点阵，点阵数为128(列×64(行),可显示/行)×4(行)个(16× 16点阵)汉字，也可完成图形，字符的显示。

3.与CPU 接口采用4条位控制总线和8位并行数据总线输入输出，适配 Inter8080系列时序。

4.内部有显示数据锁存器，和用于文本显示的6×8和8×8的字符库。

5.简单的操作指令。

三.外形尺寸1.外形尺寸图2.主要外形尺寸四.硬件说明1.引脚特性2FM12864F128SEG/64COM DOT MXTIX LCD DRIVER————————————————————————————————————————————————————————————————————————————————June 2004 22.原理简图3.背光接线图LED 背光19 20EL 背光19 20 +5V 0VEL ~ EL ~五、IC 说明及指令表T6963C is LCD controller designed to be used for control LCD driverLCD driver LSIs and display data Memory, It has an 8 bit parallel data bus And control lines for reading or writing through a MPU I/F.It has 128 words character generator ROM with the capability to control External display RAM of up to 128K bytes. Allocation of text, graphicsAnd external generator RAM can be easily made and the display window canBe freely moved within the allocated memory range.It supports a very board range of LCD formats by selecting different Combinations on a set of programmable inputs. It can be used in text,graphic Modes and has various attribute functions.指令表：表 24FM12864F128SEG/64COM DOT MXTIX LCD DRIVER————————————————————————————————————————————————————————————————————————————————June 2004 2六、电气参数1.ABSOLUTE MAXIMUM RATING2.OPTICAL DATA Ta=25°CWave from is switched from one selected one (θ=10°,φ=90°)Note 2: Required time for blackening ratio of segment goes down from 100% to 10% When wave from is switched from one selected one (θ=10°,φ=90°) 3.TIMING CHARACTERISICS驱动波形图6FM12864F128SEG/64COM DOT MXTIX LCD DRIVER————————————————————————————————————————————————————————————————————————————————June 2004 2读写时序图5.EL Backlight Electrical Characteristics七、功能描述7.1 STATUS READBefore sending data(read/write),command it is necessary to check the Status. Status checkStatus of T6963c can read from data lines./RD L/WR H/CE LC/D HD0∽D7 Status wordT6963C status word format is followingFM12864F 128SEG/64COM DOT MXTIX LCD DRIVER(1)Cursor pointer setThe position of cursor is specified by X address. The cursor positionIs moved only by this command. The cursor pointer doesn't have the Function of increment and decrement. The shift of cursor set by this Command. X address, Y address are specified following.X address 00H - - - - 4FH(Low 7bits are valid)Y address 00H - - - - 1FH(Low 5bits are valid)1 Screen driveX address 00H - - - - 4FHY address 00H - - - - 0FH(2) Offset register setThe offset register is used to determine external character generator RAM area.T6963C has 16 bits address lines as follow:Middle 8 bits (ad10 - ad3) are determined by character code. TheLower 3 bit (ad2 - ad10) are determined by vertical counter. TheLower 5 bit of D1(data) are valid. The data format of external character Generator RAM.(3)Address pointer setThe address pointer set command is used to indication the start address10(1) Text home address and area setThe starting address of external display RAM for text display isDefined by this command. The text home address shows the left end and Most upper position .The relationship of external display RAM address and display position Example:Text home address: 0000H Text area: 00A0H MD2=0, MD3=0: 80 COLUMN DUAL=0, MDS=1, MD0=1, MD1=0: 28 LINES(2) Graphic home address and area setThe starting address of external display RAM for Graphic display is Defined by this command. The graphic home address shows the left end most Upper line.The relationship of external display RAM address and display position. Example:Graphic home address: 0000H Graphic area: 0020HMD2=H, MD3=H: 32 COLUMNS DUAL=H, MDS=L, MD0=H, MD1=H: 2 LINES Example:7.33 MODE SETThe display mode is defined by this command. The display mode don't have changed until to send next this command. Logically "OR","EXOR',"AND" of text and graphic display can be displayed. When internal character generator mode is selected, character code 00H - 7FH are selected from built-in character generator ROM. The character code 80H-FFH are automatically selected external character generator RAM.NOTE: Only text display is attributed, because attributed data is located. Attribute function"Reverse display", "Character blink" and "Inhibit" are called "Attribute".The attribute data is written in the graphic area defined by control word set command. The mode set command selects text display only and graphic the mode set command selects text display only and graphic display cannot be displayed. The attribute data of the 1STcharacter in text area————————————————————————————————————————————————————————————————————————————————June 2004 2auto mode , "Data write(or read)" command is not necessary between each data. "Data auto write (or read)" command should follow the "Address pointer set" and address pointer is automatically increment by + 1 after each data. After sending (or receiving) all data"Auto reset" is necessary to return normal operation because all data is regarded "Display data" and no command can be accepted in the auto mode.12Note: status check for auto mode(STA2,STA3 should be checked between each Data. Auto reset should be performed after checking (STA3=1 STA2=1)display RAM to MPU. Data write/data read should be executed after setting address by address(2) When /HALT has been "L", the oscillation is stopped. It is necessary To turn off power supply for LCD, because LCD goes down by DC bias. (3) The HALF function contains the RESET function. (4) After state of RESET/HALT.FM12864F128SEG/64COM DOT MXTIX LCD DRIVER————————————————————————————————————————————————————————————————————————————————June 2004 2L: Level LF: Floating (High impedance)KO: Internal state (TEXT data access) normally open VEND: End signal of V-counter(Line count) if MDS=H, T2=L, HEND (end signal of H-count) normally open.Note 1: In Attribute mode, H or L by state of Graphinc pointer. Note 2: In Attribute mode, DATA of Graphinc pointer.八．应用举例MS12864F 与单片机8031的一种接口如图.所示：注:V0为液晶驱动电压。

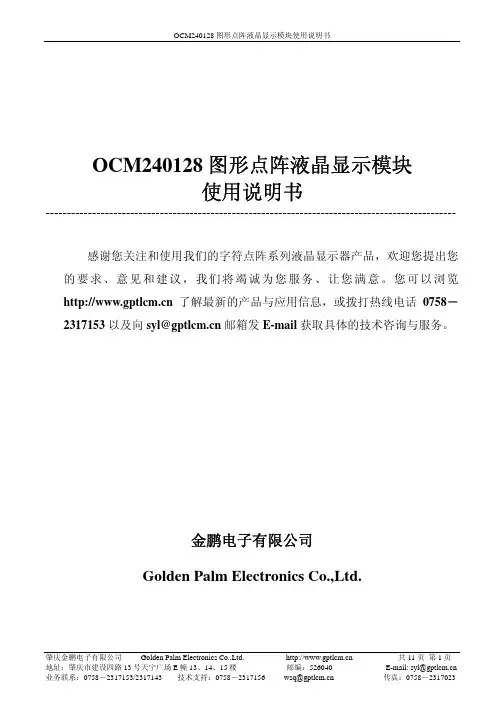

OCM240128图形点阵液晶显示模块使用说明书-------------------------------------------------------------------------------------------------感谢您关注和使用我们的字符点阵系列液晶显示器产品，欢迎您提出您的要求、意见和建议，我们将竭诚为您服务、让您满意。

您可以浏览了解最新的产品与应用信息，或拨打热线电话0758－2317153以及向*************邮箱发E-mail获取具体的技术咨询与服务。

金鹏电子有限公司Golden Palm Electronics Co.,Ltd.目 录(一) 显示特性 (3)(二) 模块尺寸 (3)(三) 模块图 (4)(四) 限定参数 (4)(五) 电气特性及使用说明 (4)(六) 光学特性 (7)(七) 可靠性 (9)(八) 注意事项 (10)1Display Specification1.1 Display type：STN1.2 Display colorDisplay color：Blue-BlackBackground color：Yellow-Green1.3 Polarizer mode：PositiveReflective1.4 Viewing Angle：6:001.5 Driving Duty： 1/1281.6 Backlight： LED Or CCFLz Color tone is slightly changed by temperature and driving voltage。

2Mechanical Specifications图1：OCM240128-1/-2模块尺寸图7 /CE Chip enable SignalSelection8 C/D Command/Datasignal9 /Reset Reset10 DB0 Data bit 011 DB1 Data bit 112 DB2 Data bit 213 DB3 Data bit 314 DB4 Data bit 415 DB5 Data bit 516 DB6 Data bit 617 DB7 Data bit 7Selection18 FS Font19 VEE Negative voltage for LCD driving20 LED+ Power supply for LED(+5V)21 LED- Power supply for LED(0V)OCM240128_2：Pin NO.Symbol Description(Function) Remark 1 FG Module Frame GroundGround2 VSS3 VDD Supply voltage for logic and LCD(+5V)4 V0 Operating voltage for LCD variable5 /WR Data Write into T6963C6 /RD Data Read from T6963C7 /CE Chip enable Signal8 C/D Command/DataSelectionsignal9 /Reset Reset10 DB0 Data bit 011 DB1 Data bit 112 DB2 Data bit 213 DB3 Data bit 314 DB4 Data bit 415 DB5 Data bit 516 DB6 Data bit 617 DB7 Data bit 7Selection18 FS Font19 LED+ Power supply for LED(+5V)20 LED- Power supply for LED(0V)5.3 Interface Timing Chart:Unless otherwis e specified,VDD=5.0±10％,VSS=0V,Ta=-10~70℃MINUNITMAX Item SymbolTestConditionC/D Set up Time tCDS 100 -- nsC/D Hold Time tCDH 10 -- nsCE,RD,WR Width tCE,tRD,tWR80 -- nsData Set up Time tDS 80 -- nsData Hold Time tDH 40 -- ns Access Time tACC -- 150 ns Output Hold Time tOH 10 50 ns5.4 Instruction CodeCOMMAND CODE D1 D2 FUNCTION REGISTERS 00100001 X address Y address Set Cursor Pointer00100010 Data 00H Set Offset Register SETTING 00100100 Low address High address Set Address Pointer01000000 Low address High address Set Text Home AddressAreaSET CONONTROL 01000001 Columns 00H SetTextWORD 01000010 Low address High address Set Graphic Home Address01000011 Columns 00H SetAreaGraphicmode1000x000 -- -- OR1000x001 -- -- EXORmodemode MODE SET 1000x011 -- -- AND1000x100 -- -- TextmodeAttributemodeROMCG10000xxx -- -- InternalmodeRAM10001xxx -- -- ExternalCGoff10010000 -- -- Display1001xx10 -- -- Cursor on, blink off1001xx11 -- -- Cursor on, blink onDISPLAY MODE 100101xx -- -- Text on, graphic off100110xx -- -- Text off, graphic on100111xx -- -- Text on , graphic oncursor10100000 -- -- 1-linecursor10100001 -- -- 2-linecursor10100010 -- -- 3-linecursor CURSOR 10100011 -- -- 4-linecursor PATTERN ELECT 10100100 -- -- 5-linecursor10100101 -- -- 6-linecursor10100110 -- -- 7-line10100111 -- -- 8-line cursor DATA AUTO10110000 -- -- Set Data Auto Write10110001 -- -- Set Data Auto Read READ/WRITE10110010 -- -- Auto Reset11000000 -- -- Data Write and Increment11000001 -- -- Data Read and Increment DATA11000010 -- -- Data Write and Decrement READ/WRITE11000011 -- -- Data Read and Decrement11000100 -- -- Data Write and Non variable11000101 -- -- Data Read and Non variable SCREEN PEEK11100000 -- -- Screen Peek SCREEN COPY11101000 -- -- Screen Copy11110xxx -- -- Bit reset11111xxx -- -- Bit set1111x000 -- -- Bit0 (LSB)1111x001 -- -- Bit1 BIT SET/RESET1111x010 -- -- Bit21111x011 -- -- Bit31111x100 -- -- Bit41111x101 -- -- Bit51111x110 -- -- Bit6 1111x111 -- -- Bit7 (MSB)5.5 Character Code Map6 Optical Characteristics6.1 Optical Characteristics Ta=25℃Item Symb olCondition Min. Typ.Max. Unit Remarkθx θy=0 -20 ---- 20 Viewing angle θy Cr>3 θx=0 -25 ---- -25 degContrast Ratio Cr θx=0° θy=15°3Turn on Ton θx=0° 200 Response Time Turn off Toff θy=0° 360 ms6.2 Definition of optical characteristics6.2.1Definition of viewing Angle(see fig.as follow)6.2.2Definition of Contrast Ratio(see fig.as follow) 1) ℃；2) Frame freguency : 32Hz6.2.3Definition of Response time (see fig.as follow)Contrast Ratio(K)=B2/B1———————————————— selected state brightness Measuring Conditions: Ambient Temperature: 257 Reliability7.1 Content of Reliablity TestNO. Test Item Content of Test Test condition High Temperature Endurance test applying the high 60℃1Storage storage temperature for a long time96H Low Temperature Endurance test applying the low 50℃Storage storage temperature for a long time 96HHigh TemperatureEndurance test applying the Temperature electric stress (voltage50℃3Operation&current) and the thermalstress to the element for a long time96HHigh TemperatureEndurance test applying the Temperature electric stress (voltage0℃4Operation&current) and the thermalstress to the element for a long time96HHigh Temperature Endurance test applying thehigh temperature and high humidity 5/Humidity Storage storage for a long time40℃ 90%RH 96H6 TemperatureCycleEndurance test applying the low andhigh temperature cycle 10 cycle-20℃--25℃--60℃--25℃30min 5min 30min 5min1cycle-20℃/60℃7 Vibration Test(package state)Endurance test applying thevibration during transportation10Hz~55Hz~10Hz1.5mmP-P,1.5gX.Y.-5mm8Shock Test(package state)Endurance test applying theshock during transportationDrop a product forma height of 79cm to asolid unbending andhorizontal plane9 AtmosphericPressure TestEndurance test applying theatmospheric prssure duringtransportation by air40kPa24H7.2 Failure Judgment CriterionCriterion Test Item NO. Failure JudgementItem Criterion Basic Out of the basicSpecification Specification Electrical Out of theSpecification electricalspecification Mechanical Out of theSpecification mechanicalspecification Optical Out of theCharacteristic opticalspecificationRemark Basic specification = Display specification + Mechanicalspecification8. Precautions for use of LCD ModulesOCM240128图形点阵液晶显示模块使用说明书8.1 Handling Precautions8.1.1The display panel is made of glass. Do not subject it to amechanical shock by dropping it from a high place, etc.8.1.2If the display panel is damaged and the liquid crystalsubstance inside it leaks out, be sure not to get any in yourmouth, if the substance comes into contact with your skinor clothes, promptly wash it off using soap and water.8.1.3Do not apply excessive force to the display surface or theadjoining areas since this may cause the color tone to vary.8.1.4The polarizer covering the display surface of the LCDmodule is soft and easily scratched. Handle this polarizercarefully.8.1.5If the display surface become contaminated, breathe on thesurface and gently wipe it with a soft dry cloth. if still notcompletely clear, moisten cloth with one of the followingsolvents:-----Isopropyl alcohol-----Ethyl alcoholSolvents other than those mentioned above may damagethe Polarizer. Especially, see the following:-----Water-----Ketone-----Aromatic solvents8.1.6Do not attempt to disassemble the LCD Module8.1.7 NC terminal should be open. do not connect anything8.1.8 If the logic circuit power is off, do not apply the inputsignals8.1.9To prevent destruction of the elements by electricity, becareful to maintain an optimum work environmenta.Be sure to ground the body when handling the LCD Modulesb.Tools required for assembly, such as solderingc.irons, must be properly ground.d.To reduce the amount of static electricity generateddo not conduct assembly and other work under dryconditions.e.The LCD Module is coated with a film to protect the displaysurface. Be care when peeling off this protective film since staticelectricity may be generated.肇庆金鹏电子有限公司Golden Palm Electronics Co.,Ltd. 共11页第11页地址：肇庆市建设四路13号天宁广场E幢13、14、15楼邮编：526040 E-mail: *************业务联系：0758－2317153/2317143 技术支持：0758－********************传真：0758－2317023。

图形液晶显示模块LCM128643使用说明书本说明书的内容如有修正，恕不另行通知。

未得青云创新的允许，不得以任何理由将 本说明书的内容以电子或机械的方式，将档案转换成其它格式并予以重制、传输。

版权©2003-12 BEIJING QINGYUN HI-TECH DEVELOPMENT CO.,LTD版权所有,翻印必究。

2004/5/21 Version: 1.1注意：LCM128643控制芯片为KS0107B和KS0108A，编程兼容HD61203U和HD61202U.LCM128643采用8位并行数据传输方式.LCM128643内含DC-DC电路.功能特点：1. LCM128643显示内容128x64点图形点阵式，8x4行，点大小0.4x0.56 mm2，点间距0.04mm；2. 显示类型：STN 黄绿模式，6:00视角，正向显示；STN 蓝膜，FSTN 正显3. LED背光；4. 工作电压：5V，工作电流：2.7mA（典型值）；5. 控制器KS0108、KS0107，芯片封装COB。

内容物理特性外形尺寸结构框图极限参数电气参数光电参数说明LED黄绿背光源参数说明LED白色背光源参数说明LED蓝色背光源参数说明外部接口说明读写操作时序应用电路注意事项物理特性项目内容单位显示类型 STN ，黄绿、蓝膜式、FSTN 正显 --- 占空比 1/64 --- 偏压比 1/9 --- 视角 6 o’clock模块尺寸 (长×宽×高) 78 × 70 × 13MAX mm 视域 (长×宽) 62 × 44 mm 点阵数量 128 × 64 dots 点阵尺寸 (长×宽) 0.4 × 0.56 mm 点阵间距0.04 × 0.04mm外形尺寸示意图结构框图1 2 3 4 5 6 7 8 9 101112131415 16 17 181920/CS1 /CS2 GND VCC VO R/W /RST VOUTRS ED0 D1 D2 D3 D4 D5 D6 D7 A K极限参数( 常温Ta = 25°C )特性符号数值单位V电源电压 VDD-0.3---7.0VO-0.3---VDD+0.3V-液晶屏驱动电压 VDD-0.3---VDD+0.3V输入电压 VI-20---70工作温度 TOP°C-30---80储存温度 TST°C电气参数( VDD = +5V±5% , VSS = 0V, Ta = 25°C )直流特性特性符号条件最小值典型值最大值单位Supply voltage for logic VDD --- 4.5 5.0 5.5 VSupply current for logic IDD --- --- 2.62 4 mAV12.912.612.3-20°COperating voltage for LCD VDD - VO25°C 11.7 12.0 12.3 VV11.070°C11.611.3Input voltage ' H ' level VIH --- 0.7VDD --- VDD VInput voltage ' L ' level VIL --- 0 --- 0.3VDD V光电参数表（Ta=25 o C V DD=5.0±0.25V VOP=23.2V)特性符号条件最小值典型值最大值单位视角Δφθ=0o,Cr≥2 35 40 _ Deg-90 o <φ1, φ2<90 o对比度 Cr φ=0 o,θ=0 o 4 10 __上升响应时间 tr(rise) φ=0 o,θ=0 o_ 250 300 ms 下降响应时间 tf(fall) φ=0 o,θ=0 o_ 300 350 ms 贞频 fF 25 o C 64 Hz注1:视角定义θ, φ注响应时间：注3: 对比度LED黄绿背光参数说明:参数符号单位条件最小值.典型值最大值正向电压 OV 4.05 4.2 4.35 V IF =140mATa=25 o C正向电流 fc 140 mA峰值波长λP - 572 - nm光谱半宽度Δλ- 30 nm工作温度 Topr -20 25 70 o C存储温度Tst -30 25 80 o CLED白背光参数说明:参数符号单位条件最小值.典型值最大值正向电压 OV 2.8 3.0 3.2 V IF =80mATa=25 o C 正向电流 fc 100 mA峰值波长λP - 470 - nm亮度 IV 600 mcd工作温度 Topr -20 25 70 o C 存储温度Tst -30 25 80 o CLED蓝背光参数说明:参数符号单位条件最小值.典型值最大值正向电压 OV 2.8 3.0 3.2 V IF =80mATa=25 o C 正向电流 fc 100 mA亮度 IV 600 mcd工作温度 Topr -20 25 70 o C 存储温度Tst -30 25 80 o CLCM引出脚定义Pin No. Symbol Level Description1 CS1 L KS0108B(2)选通信号选通信号2 CS2 L KS0108B(1)3 GND 0V 地逻辑电源4 VCC 5.0VLCD工作电压（见下图）5 VO ---指令和数据选择信号6 RS H/LH : 数据信号, L : 指令信号指令和数据读写信号7 R/W H/LH : 读信号, L : 写信号H8 E H,→ L 控制器使能信号8位数据线9 D0 H/L--------10 D1 H/L---------11 D2 H/L---------12 D3 H/L13 D4 H/L------------------14 D5 H/L---------15 D6 H/L---------16 D7 H/L背光源正极17 A ----背光源负极18 K 0V19 /RSTL 复位信号20 VOUT-10V负电源输出端3．电源连接和对比度调节示意图读写操作时序 PU INTERFACEM写操作时序MPU Write Timing读操作时序令表Instruction RS R/W DB7 DB6 D DB1DB0FunctionMPU Read Timing指令说明指B5DB4DB3DB2Display ON/OFF0 0 0 0 1 1 1 1 1 0/1Controls the display on oroff. Internal status and display RAM data are notaffected.0:OFF, 1:ONS s Y address (063)et Addres 01∼Sets the Y address in the Y address counter.Set Page (X address) 0 0 1 0 1 1 1 Page (0∼7)address at the X r.Sets the X address registe Display StartLine0 0 0 1Display start line(0∼63)e top of Indicates the display data RAM displayed at th the screen.Status Read 0 1S YO N / O R E S E 0 : Display ON: Display OFF B U F FT0 0 0 Read status.BUSY 0 : Ready 1: In operationON/OFF 0 1 RESET 0 : Normal 1 : ResetWrite Display Data1 0 W e DataY by 1 rit Writes data (DB0:7) into display data RAM. After writing instruction, address is increased automatically.Read DisplayData1 1 Read DataReads data (DB0:7) from display data RAM to the data bus.1. 显示开关控制（DISPLAY ON/OFF ）RS R/W DB7 DB6 DB5 DB4 DB3 DB2 DB1 代码形式 0 0 0 0 1 1 1 D ：DISPLAY ON ： 1 1 A5 A4 A3 A2 A1 A0前面在Z 地址计数器控制的。
