轨道检查仪作业指导书轨道检查仪(简称“轨检仪”)是高精度、轻便式、数字化的轨道几何状态的检测系统，为了保证检查工区使用的轨检小车能为所在车间提供准确有效的检查数据,特制定《轨道检查仪路线静态检查作业指导书》。
1、范围本作业指导书合用于路线允许速度 160km/h 及以下普速路线轨道检查仪的作业。
2、引用规范性文件2.1 《铁路线路修理规则》。
2.2 《普速铁路工务安全规则》。
2.3 《JJG 1090-2022 铁路轨道检查仪检定规程》。
3、作业指导目的3.1 统一对工区的轨检仪日常测量的基本操作规范。
3.2 统一作业测量后基本维护和保养。
3.3 统一建立长效责任到人的监管机制。
4、作业程序流程﹙班前安全预想﹚→﹙设置防护﹚→ ﹙仪器调试及标定﹚→﹙上道作业﹚→﹙作业完毕下道﹚→﹙撤销防护﹚→﹙仪器日常保养﹚→ ﹙完工分析会﹚→ ﹙向被检工区发 A 类病害通知书﹚→﹙数据上报车间﹚。
5、日常测量的基本操作5.1 轨检仪组成5.2 轨道检查小车操作人员要求配置5.2.1 轨道检查小车人员需进行轨检仪理论、实操培训和安全防护培训，培训合格者方可上岗。
5.2.2 轨检仪操作人员应具有中专及以上文化程度(防护人员高中以上) ，具有必要的电脑知识和操作技能，了解仪器性能状态，熟练掌握轨检仪主要技术指标、操作规程和故障排除方法，同时能胜任路线手工复核检查工作。
5.2.3 作业人员在检查时应认真负责，确保数据准确、检查项目齐全，杜绝漏检、误检和无效检。
如发生无效检，检查监控工区必须及时补检，确保任务完成的到位性。
5.3 上道5.3.1 确认轨检仪已正确拼装，并检查轨检仪各个螺丝是否松动。
5.3.2 将轨检仪抬起轻放在轨道上。
5.3.3 检查各测量轮与走行轮是否与轨道正常接触。
5.3.4 轻推轨检仪行走，检查各测量轮、走行轮是否正常工作。
5.4 测量5.4.1 打开电源，轨检仪系统预热 5 分钟。
5.4.2 启动笔记本电脑上的 Railway Chk 软件核实软件的版本及注册信息。
GJY-T-4轨道检查仪数据采集分析系统使用说明书成都四方瑞邦测控科技有限责任公司ChengDu SiFang Railway-helper Observe And Control Science Co.,LtdCopyright ? 成都四方瑞邦测控科技有限责任公司中南大学交通装备研究所成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 概述 ..................................................................... ........................................................................ .................... 2 使用注意事项 ..................................................................... ........................................................................ ..... 2 仪器连接说明 ..................................................................... ........................................................................ ..... 2 程序主菜单界面 ..................................................................... .........................................................................3 系统服务界面 ..................................................................... ............................................................................. 3 状态监测界面 ..................................................................... ........................................................................ ..... 4 记录资料界面 ..................................................................... ........................................................................ ..... 4 系统设置界面 ..................................................................... ........................................................................ ..... 6 传感器标定选择界面 ..................................................................... .................................................................. 6 传感器零点标定界面 ..................................................................... .................................................................. 7 资料设置 ..................................................................... ........................................................................ ............. 8 日期、时间设定界面 ..................................................................... .................................................................. 9 设置标准界面 ..................................................................... ........................................................................... 10 格式化存储器界面 ..................................................................... .. (10)系统设置查看界面 ..................................................................... .. (11)轨道检查参数输入界面 ..................................................................... ............................................................ 11 轨道检查界面 ..................................................................... ........................................................................ ... 12 电源电压低提示界面 ..................................................................... ................................................................ 16 关闭系统界面 ..................................................................... ........................................................................ ... 17 电源充电 ..................................................................... ........................................................................ .. (17)1成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 本系统包含机械和电气两部分，这里介绍的是电气部分的使用。
GJY-T-LX铁路轨道检查仪使用说明书资阳市立信铁路电气设备厂目录1.概述： (2)2. 使用条件及主要性能指标 (2)2.1 使用条件 (2)2.2主要检测项目和技术指标 (2)3. 仪器使用前的准备工作 (3)3.1 现场装配 (3)3.2 仪器上道 (4)4 使用操作指南 (5)4.1 开机步骤 (5)4.2 线路检测 (6)4.3查看记录 (12)4.4 里程数据录入 (14)4.5 硬件校对 (16)5 数据管理 (16)5.1 数据下载 (16)5.2 数据管理 (23)6. 安全防护及注意事项： (38)7. 日常维护及特别注意事项 (38)7.1 仪器运输注意事项： (38)7.3仪器使用前、后保养的注意事项： (40)7.4仪器储存的注意事项： (42)7.5 其他注意事项： (42)1.概述：GJY-T-LX铁路轨道检查仪（轨检仪）是由微型计算机控制的，用于铁路轨道状态参数检测、计算、记录、比较的一种智能检测记录仪器。
其测量原理是运用飞行控制的三维姿态测量技术，在仪器内部建立一个稳定的三维坐标，当轨检仪沿着轨道推进时，轨道的几何参数实际通过仪器本体在三维空间的姿态变化体现出来。
采用捷联式检测系统（其中水平测量原理与Ⅴ型大轨检车的测量原理完全相同，真正在轨检仪上实现了移动中对水平项目的准确测量），将多传感器检测结果合成出本体的三维姿态变化量，即可检测出轨道静态参数。
当仪器沿着轨道推进时，可检测出轨道的轨距、水平、三角坑、高低（轨顶面10米弦测正矢）、方向（轨内沿10米和20米弦测正矢）等参数与其设计值的差异，同时通过掌上电脑（PPC）的触摸屏，可以将线路里程、线路参数等自动同步存储并显示，可查询线路参数与设计值之差超标或超标零界点附近的数据。
测试数据可通过接口上传到台式计算机或笔记本电脑上，查看并形成检测数据报表、超标数据报表、超标零界数据报表。
也可以转换为EXCEL格式的文档。
日月明（GJY-S）轨检仪使用操作规程1、范围本规程规定了轨检仪的日常管理，作业标准以及作业安全。
本规程适用于各车间、工区轨检仪的日常作业和管理。
2、引用标准铁道部行业标准TB/T3147-20072、总则3.1轨检仪是我段进行钢轨轨距.水平.三角坑.轨距变化率检测的主要仪器，为保障此类设备在作业过程中的正常使用，必须认真遵守和执行该规程。
3.2本标准所涉及的线路作业内容，均按相关作业、技术标准执行。
4、轨检仪的日常管理与注意事项4.1轨检仪的日常管理必须责任到人，定点存放，严禁仪器外借和有非操作手操作。
4.2在日常搬运过程中应轻拿轻放，拼装、拆卸和上下道时一定要按照步骤规范操作.4.3不允许在本设备的测量主轴上施加重物，严禁在轨检仪上坐人！4.4应尽量避免在大雨天气下工作，如雨天工作需使用防雨罩，以延长设备的使用寿命。
4.5轨检仪日常存放在专用箱体内，严禁裸机搬运。
5、轨检仪的测量作业5.1作业范围轨检仪适用于铁道线路钢轨轨距、水平的检查作业。
5.2作业条件在运营线上作业时必须按《铁路工务安全规则》封锁线路，设好防护。
5.3作业程序5.3.1 准备作业5.3.1. 1测量主轴（大梁）插入测量臂定位销孔，旋转两锁紧手轮，将其锁紧。
5.3.1.2连接航空插头（智能终端与大梁数据线）。
5.3.1.3将电池插入大梁的电池座，并连接电池电源线。
5.3.1.4将推杆插入机架中部的推杆座，将智能终端装入推杆上的托架并连接数据线。
5.3.1.5将仪器平稳放置到轨道上（先将右侧放置到轨道上，将左伸缩轴压缩进轨道）。
5.3.1.6确认整机各部件齐全、良好。
5.3.1.7轨检仪使用前的基本约定设置（此设置针对超限报警）：1）启动数据采集软伟JYSPLUS进行软件初始设置：f设置“规范约定”…设置直线段线路的超限标准 f进行直线段的设置后f再设置曲线段的偏差管理。
2）进入“系统设置”，更新所检测线路的曲线参数（如线路参数已更新，则不需此操作），操作人员名单及超限报警号码的设置。

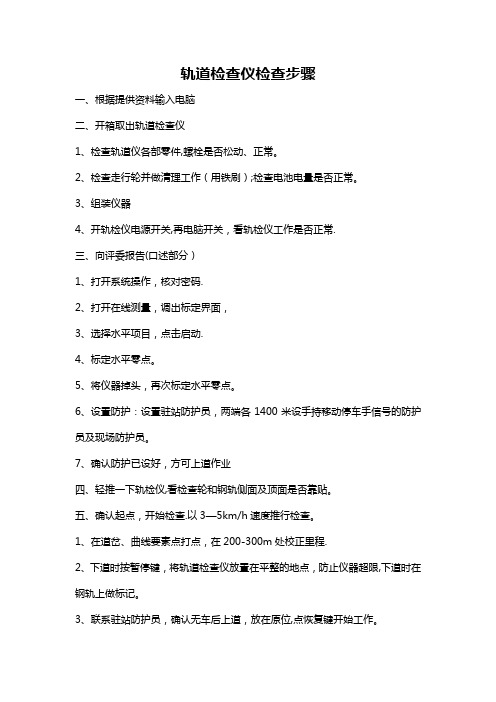

轨道检查仪检查步骤
一、根据提供资料输入电脑
二、开箱取出轨道检查仪
1、检查轨道仪各部零件,螺栓是否松动、正常。
2、检查走行轮并做清理工作（用铁刷）;检查电池电量是否正常。
3、组装仪器
4、开轨检仪电源开关,再电脑开关，看轨检仪工作是否正常.
三、向评委报告(口述部分）
1、打开系统操作，核对密码.
2、打开在线测量，调出标定界面，
3、选择水平项目，点击启动.
4、标定水平零点。
5、将仪器掉头，再次标定水平零点。
6、设置防护：设置驻站防护员，两端各1400米设手持移动停车手信号的防护员及现场防护员。
7、确认防护已设好，方可上道作业
四、轻推一下轨检仪,看检查轮和钢轨侧面及顶面是否靠贴。
五、确认起点，开始检查.以3—5km/h速度推行检查。
1、在道岔、曲线要素点打点，在200-300m处校正里程.
2、下道时按暂停键，将轨道检查仪放置在平整的地点，防止仪器超限,下道时在钢轨上做标记。
3、联系驻站防护员，确认无车后上道，放在原位,点恢复键开始工作。
4、检查完毕点停止键。
5、如果数据需要给评委转存则转存,不需要转存则结束作业，下道.
6、下道后撤除防护，报告评委,然后将仪器装箱.
六、第二天，进行分析数据。
1、使用分析软件,设定160km/h静态保养、临补标准。
2、熟练分析检查数据,分析形成保养、临补超限报告表。
3、建立文件夹：“单位+姓名+编号”，转存储检查数据，上交评委,转储的同时，摘录出轨距、水平、高低、轨向各一处最大超限值，填写到下表中。
4、现场校对分析数据，确定整治方案，填写到下表中交评委。
GJY-T-4轨道检查仪数据采集分析系统使用说明书成都四方瑞邦测控科技有限责任公司ChengDu SiFang Railway-helper Observe And Control Science Co.,LtdCopyright ? 成都四方瑞邦测控科技有限责任公司中南大学交通装备研究所成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 概述 ..................................................................... ........................................................................ .................... 2 使用注意事项 ..................................................................... ........................................................................ ..... 2 仪器连接说明 ..................................................................... ........................................................................ ..... 2 程序主菜单界面 ..................................................................... .........................................................................3 系统服务界面 ..................................................................... ............................................................................. 3 状态监测界面 ..................................................................... ........................................................................ ..... 4 记录资料界面 ..................................................................... ........................................................................ ..... 4 系统设置界面 ..................................................................... ........................................................................ ..... 6 传感器标定选择界面 ..................................................................... .................................................................. 6 传感器零点标定界面 ..................................................................... .................................................................. 7 资料设置 ..................................................................... ........................................................................ ............. 8 日期、时间设定界面 ..................................................................... .................................................................. 9 设置标准界面 ..................................................................... ........................................................................... 10 格式化存储器界面 ..................................................................... .. (10)系统设置查看界面 ..................................................................... .. (11)轨道检查参数输入界面 ..................................................................... ............................................................ 11 轨道检查界面 ..................................................................... ........................................................................ ... 12 电源电压低提示界面 ..................................................................... ................................................................ 16 关闭系统界面 ..................................................................... ........................................................................ ... 17 电源充电 ..................................................................... ........................................................................ .. (17)1成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 本系统包含机械和电气两部分，这里介绍的是电气部分的使用。
轨道检查仪使用的流程1. 概述轨道检查仪是一种用于检查轨道状况的仪器设备，可以帮助工作人员进行轨道的巡检和维护。
本文档将介绍轨道检查仪的使用流程，以便用户正确高效地操作设备并获取准确的检测结果。
2. 准备工作在开始使用轨道检查仪之前，需进行一些准备工作，包括：•确认轨道检查仪的工作状态：确保设备的电源已连接并正常工作，检查仪器是否具备足够的电池电量或已连接到电源适配器；•选择适当的检测模式：根据实际需求，选择合适的检测模式，如轨道平整度、轨道纵向坡度、轨道横向坡度等；•检查仪器的标定：确保轨道检查仪已经进行过精确的标定，以保证检测结果的准确性；•确认轨道检查仪的存储容量：检查设备存储容量是否足够，以便可以保存所有的检测数据；•检查仪器的配件：检查仪器的配件是否齐全，如连接线、支架等。
3. 检测流程轨道检查仪的使用流程遵循以下步骤：3.1 设置仪器1.确保轨道检查仪已连线到电脑或终端设备上；2.打开设备并根据使用手册，将检测模式设置为所需的模式；3.根据实际情况调整设置参数，如采样频率、数据显示形式等。
3.2 定位和测量1.将轨道检查仪放置在待检测轨道上合适的位置；2.确保仪器稳固安全地放置，并避免影响测量结果的外界干扰；3.按下测量开始按钮，等待仪器完成测量过程；4.根据测量仪器的要求，移动仪器至下一个测量点，并重复以上测量步骤。
3.3 数据处理和分析1.完成所有的测量后，将数据保存到合适的存储介质中；2.使用相关软件或工具，对保存的数据进行处理和分析；3.根据需要，生成检测报告或结果，并进行必要的图表、图像等形式展示。
3.4 数据存档和整理1.根据公司或项目的规定，对检测数据进行存档；2.整理和归档数据，确保数据的完整性和易查性；3.根据实际需要，将数据上传至服务器、云端存储等平台。
4. 故障排除在使用轨道检查仪的过程中，可能遇到一些常见问题，如设备无法开机、测量结果异常等。
以下是一些可能的解决方法：•设备无法开机：检查设备电源是否连接正常，电池是否充电完毕，尝试重新插拔电源适配器或更换电池；•测量结果异常：在重新测量之前，确保设备放置稳定，避免外部干扰，并检查设备设置参数是否正确；•数据处理错误：检查数据处理软件或工具是否正确安装和配置，并尝试重新导入数据文件进行处理。
轨检仪操作全流程及重点前期准备：1.检查工具，拼装仪器（熟练)设置防护，开始上道检查:2．开机，格式化存储器（必做）操作步骤：开机→系统服务（内含3选项)→系统设置（内含7选项）→选项5 格式化存储器，进入点“确定"完成格式化，再点任意键返回上级菜单，系统设置(内含7选项).3．设置时间日期（会做）格式化以后，在回到的上级菜单，选择选项 3 时间日期设置，进入设置界面。
按“F1"设置年月日，依据显示屏左下角提示，分别输入年月日,并按“确定"。
设置完毕，根据左下角提示按“F2”，进行小时分秒的具体设置。
完成以后，点“确定”推出,回到上级菜单，系统设置（内含7选项）。
4．传感器标定，要求会使用状态监测进行数据准确性的判定（熟练)。
在系统设置（内含7选项）选择选项1 传感器标定，进入以后,有3个选项,按照选项3-1-2的顺序，即方向高低,轨距，水平顺序标定。
方向高低仪器放在钢轨上静止即可标定，轨距和水平需要在检定台上校正,无条件时在现场找规矩水平为“0”点也行。
标定任意一个选项时，都是直接点“确定”键,并且标好一个项目,需回状态监测（点2次取消键），检查标定是否正常，即方向高低，标定以后状态监测显示为正负3以后内跳变,轨距在0.1以内，水平在0—0。
16变化。
5．进入轨道检查（熟练），输入相关内容开始检查。
在状态监测界面检查完所标定的值正确,仪器电压正常，即可点2次取消,回到开机界面,将仪器推行到选好的起点位置，选择选项2 轨道检查，开始进行设置。
依次按照顺序设置线路名,上下行，测量里程，测量人,线路增减，左右轨,设置完毕，按“T"开始检查。
6．检查完毕,关机插优盘，再开机导数据。
（熟练）检查完毕，结束时点“取消”键，根据提示，再点“确定”键，保存数据。
关机插入优盘，然后开机，进入系统服务（内含3选项）,选择选项2 记录资料，输入自己需要导出的数据编号,点“确定”键,再按“F1”键，等待数据导出结束。
GJY-T-LX铁路轨道检查仪使用说明书资阳市立信铁路电气设备厂目录1.概述： (2)2. 使用条件及主要性能指标 (2)2.1 使用条件 (2)2.2主要检测项目和技术指标 (2)3. 仪器使用前的准备工作 (3)3.1 现场装配 (3)3.2 仪器上道 (4)4 使用操作指南 (5)4.1 开机步骤 (5)4.2 线路检测 (6)4.3查看记录 (12)4.4 里程数据录入 (14)4.5 硬件校对 (16)5 数据管理 (16)5.1 数据下载 (16)5.2 数据管理 (23)6. 安全防护及注意事项： (38)7. 日常维护及特别注意事项 (38)7.1 仪器运输注意事项： (38)7.3仪器使用前、后保养的注意事项： (40)7.4仪器储存的注意事项： (42)7.5 其他注意事项： (42)1.概述：GJY-T-LX铁路轨道检查仪（轨检仪）是由微型计算机控制的，用于铁路轨道状态参数检测、计算、记录、比较的一种智能检测记录仪器。
其测量原理是运用飞行控制的三维姿态测量技术，在仪器内部建立一个稳定的三维坐标，当轨检仪沿着轨道推进时，轨道的几何参数实际通过仪器本体在三维空间的姿态变化体现出来。
采用捷联式检测系统（其中水平测量原理与Ⅴ型大轨检车的测量原理完全相同，真正在轨检仪上实现了移动中对水平项目的准确测量），将多传感器检测结果合成出本体的三维姿态变化量，即可检测出轨道静态参数。
当仪器沿着轨道推进时，可检测出轨道的轨距、水平、三角坑、高低（轨顶面10米弦测正矢）、方向（轨内沿10米和20米弦测正矢）等参数与其设计值的差异，同时通过掌上电脑（PPC）的触摸屏，可以将线路里程、线路参数等自动同步存储并显示，可查询线路参数与设计值之差超标或超标零界点附近的数据。
测试数据可通过接口上传到台式计算机或笔记本电脑上，查看并形成检测数据报表、超标数据报表、超标零界数据报表。
也可以转换为EXCEL格式的文档。
本仪器的使用，大大地减轻了检测人员的劳动强度，提高了线路检测的准确度，为检、养、修的分离提供了强大的技术保障。
2. 使用条件及主要性能指标2.1 使用条件1) 使用环境的温度为-20℃～+50℃。
2) 使用环境的湿度为0～90%RH。
3) 海拔高度<2500m。
4) 工作电源：7.4V锂电池。
5) 电池容量：连续工作8h6) 走行速度：＜8km/h3. 仪器使用前的准备工作3.1 现场装配为了便于现场使用，GJY-T-LX铁路轨道检查仪采用可拆卸式结构，在使用前只需简单的连接就可完成仪器的装配。
步骤如下：1) 从包装箱内取出仪器。
由于仪器中安装了很多精密测量传感器，所以一定要注意小心轻放，严禁碰撞。
2）将横杆和竖杆连接上后，用力拧紧连接扣上的锁紧螺栓。
如图3-1。
3）将电池固定在电池座上，并将电源线连接好。
4）将推杆插入推杆基座。
5）连接好掌上电脑。
至此，仪器的现场装配已完成，如图3-2所示。
即可上道使用。
图3-2 装配好的GJY-T-LX轨道检查仪图3-1 用力拧紧上下锁紧螺栓3.2仪器上道仪器装配好后，即可将仪器上道准备检测，右侧检测车轮有较大推力，须用力向内推进轨道，如下图3-3。
图3-3 检测轮的放置图3-4 装配完成上道后的轨检仪4 使用操作指南4.1 开机步骤1) 将仪器组装后，连上线，打开掌上电脑（PPC）电源，PPC屏幕点亮，显示开机画面，如图4-1：图4-1 开机画面图图4-2 开始菜单2）点击“开始”，显示程序清单如图4-2：3）点击“GJY”程序图标，启动检测程序进入程序主界面，如下图4-3：图4-3 主程序界面4）也可按一下PPC上的“程序运行键”，启动检测程序。
PPC键布局如图4-4：图4-4 主程序运行键系统分“线路检测”、“查看记录”、“里程数据”、“硬件校对”四个功能区：点击“线路检测”按钮，进入现场线路检测程序，开始检测以及数据采集，存储等。
点击“查看记录”按钮，进入数据查看、显示等后续处理程序。
点击“里程数据”按钮，进入站名、公里标数据、曲线表的设计值的输入程序，输入路标数据。
点击“硬件校对”按钮，进入传感器校正功能程序。
点击“退出系统”按钮，结束本程序。
4.2 线路检测点击主界面上的“线路检测”按钮，系统进入检测程序。
首先出现“参数设置”界面，设置轨检仪上道检测的里程位置。
如下图4-5和图4-6：图4-5 里程设置（区间）图4-6 里程设置（站场）进入“参数设置”界面，点击“选择线路”选择检测线路的线别（单线就直接选择“上行线”，复线根据要检测的线别选择“上行线”或“下行线”。
请注意：上行线、下行线是指的不同的两条铁路线，不是“顺里程”、“逆里程”的概念，不能混淆。
）、初始的“公里数”、“米数”等参数；或点击“检测站场”，选择“站场”名字、“股道”号、初始的“公里数”、“米数”等参数。
以便检测中自动同步保存各种“里程数据库”中的线路参数和线路标记，如与里程对应的线路设计值（轨距、水平、方向等）、线路类型（直线、缓和曲线…）、站场名字等。
在“检测信息”框中是铁路单位信息，请修改后按“保存单位信息”按钮保存。
选择检测检测人员名字，若无自己的名字，可以点击“修改人名”把检测人员的名字输入、编辑如图4-7的编辑检测人员名录。
编辑结束后点击“完成”按钮。
图4-7 编辑检测人员名录按“放弃”按钮退回到“主界面”，则设置失效。
按“确定”按钮确认各设置参数并弹出数据文件选项“另存为”框，如下图4-8：图4-8 里程参数保存这里是设置检测数据存储用的文件“名称”，默认文件名为“检测线路”名加“里程标记”和当前的时间，也可以自己修改为容易记忆的文件名字（例如“长行桥”等）或使用默认的文件名。
点击“位置”选择存储地址为“SD Card”或“主内存”。
其他选项请不要修改，按“确定”即可。
点击下方的“里程修正”按钮，进入里程修正界面，可以对计程轮因磨损造成的里程误差进行修正。
如图图4-9计程修正进入主检测界面，如下图4-10为直线和圆曲线区段。
图4-10 直线和圆曲线区段显示屏幕下方的“速度”显示检测推行速度，若速度为3.6km/h显示为36，“电压”为仪器的主电池电量（不是指PPC的电量），充满电为6，欠电为3，需要进行充电。
仪器充电时间需要10个小时，充电结束后可使用8个小时以上。
仪器电池一般工作在4到6之间比较理想。
屏幕下方的“里程为该仪器的累计里程。
图中，最上方框黑色数值为实际检测值, 黑色数值下的蓝色数值是实际检测值与轨道设计值的偏差值。
其中“高低”和“方向”的左边数值为“左轨高低”和“左轨方向”，右边数值为“右轨高低”和“右轨方向”。
中间蓝色数值为线路的设计值。
在有设计递变的缓和曲线上，右上角会显示蓝色字，如“缓和位置10.00/70”，其中“70”是指该段缓和曲线长度为70m，“10.00”是指仪器在缓和曲线上的当前位置。
高低项目的设计值一直为0，故无显示。
这些数值都是根据“里程数据库”里人工输入的曲线要素表和当前检测里程自动计算的，无需人工干预，只需要对准检测的里程就可以保证设计值准确性。
如下图4-11为一缓和曲线区段：图4-11 缓和曲线区段显示右下方框显示的是“里程参数设置”界面中的设置值。
其中的“上行线”为检测的线路名称。
其下方的“顺里程”表示检测推行的方向是里程递加方向，点击它将变为“逆里程”，则以里程递减方式检测。
下方的“类型：缓和曲线”为当前里程的线路类型，它是自动和里程数据库中的线路曲线要素表的数据相对应，也可点击它人为改变当前的线路类型。
再下方为检测的里程标记，如“10Km+511m”，若与实际里程有误差，可以通过按PPC 面板上的“上”或“下”方向键使里程加或减，在检测中校准里程。
再下方有两个灰色数据，如“10.551”和“10.501”，为当前点的前方和后方的曲线要素的关键转换点。
本例中即为该缓和曲线的圆缓点和直缓点；若当前点在直线上，这两个数值为该直线区段的直缓点和缓直点；若当前点在圆曲线上，这两个数值为该圆曲线区段的圆缓点和缓圆点。
若缓和曲线上存在线路水平递变距离不够需要顺延超高值到直线区段的情况，这两个数值也可能显示的是顺延区段的起点和终点（即缓和曲线的起点）。
当检测推行到直缓点或圆缓点时，需要将里程数据与路牌准确对应，既里程有误差时可点击其中一个数据，可把里程校准到该转换点里程数值，以便在检测到缓和曲线起点时校准里程，准确计算设计值的递变情况。
如果里程数据能与路牌相对应，程序会自动完成以上对准功能。
左下方的方框为线路管理标准设置，设置相应标准和线路速度指定超限标准数据，检测中超过数据标准后，超标数据会变成红色，并发出声音报警，提示检测人员注意。
也可以自己临时定义超限标准，对自己感兴趣的超限数据报警。
点击方框中的超限项目，如“轨距”，弹出“自定义管理标准”框，修改、保存并确定或放弃。
如图4-12：图4-12 线路标准设置本界面下方有一排按钮，功能描述如下：“20米正矢”按钮表示当前的“方向”项目给出的数据是20米弦正矢（也叫10米桩正矢）；点击一下该按钮就变为“10米正矢”，表示当前的“方向”项目给出的数据是10米弦正矢（也叫5米桩正矢）。
一般情况无须人工干预，仪器自动识别当前线路来确定是使用10米弦或20米弦正矢，在直线上检测，此按钮自动变为“10米正矢”，缓和曲线和圆曲线上自动变为“20米正矢”。
若有特殊检测要求可以人工点击一下该按钮，实现自己需要的“方向”检测方式。
按“前进”按钮，按钮将变成“后退”，该按钮用于转换仪器的推行方向正反设置。
按“里程”按钮进入“里程参数设置”界面重新设置初始里程。
一般需要小范围校正米数时只需要按“上”、“下”键进行米数加减即可，大范围修改里程数据起点才使用该功能。
中间的“记录”按钮点击一下，颜色变绿，按钮显示“不记”，表示在“动态”检测方式中的检测数据只显示出来但不会被保存。
再点击一次，恢复原状，表示现在的检测数据会存入检测数据文件。
该功能在调试设备或不希望记录该段线路数据时使用。
如图4-13：图4-13 操作菜单点击“动态”按钮，将转换检测方式为“静态”检测方式，再次点击又变成“动态”检测方式。
动态检测是指每隔0.25米距离系统自动输出一次检测数据，如果仪器不推动，系统不会输出数据，在“动态”方式下，点击“启动”按钮，启动系统准备工作，仪器推动，系统就存储数据，此时“启动”按钮变为“暂停”按钮；再点击“暂停”按钮，系统停止，仪器推动不会输出数据，此时按钮又变回“启动”。
静态检测是指仪器按0.5秒时间间隔，自动连续输出检测数据，但不会存储数据(相当于道尺功能)，便于起道或拨道作业时进行测量。
按下后变为“动态”按钮，再次按下又变为“静态”，如此交替执行检测功能和显示该功能下的检测结果。
