断桥铝门窗安装技术交底

断桥门窗技术交底一、断桥门窗简介断桥门窗是一种新型的门窗类型，它采用了断桥铝型材和中空玻璃等材料，具有优异的保温、隔热、隔音、防风、防水等性能。

断桥门窗的断桥设计有效地阻止了室内外热量的传递，大大提高了门窗的节能效果，为人们创造了一个更加舒适、安静的居住环境。

二、材料要求1、断桥铝型材断桥铝型材应符合国家标准，其壁厚、强度、表面处理等指标应满足设计要求。

型材的颜色应均匀一致，无明显色差、划痕、变形等缺陷。

2、玻璃断桥门窗常用的玻璃为中空玻璃，其厚度、中空层厚度、玻璃原片质量等应符合设计要求。

玻璃应具有良好的透光性、平整度，无气泡、夹杂物等缺陷。

3、五金配件五金配件的质量直接影响门窗的使用性能和寿命，应选用知名品牌、质量可靠的产品。

五金配件包括执手、合页、铰链、锁具等，其材质、表面处理、开启灵活性等应符合相关标准。

4、密封材料密封材料包括密封胶条、密封毛条等，应具有良好的弹性、耐老化性、密封性。

密封材料的颜色应与门窗型材相匹配，安装应牢固、平整。

三、施工准备1、技术准备施工前，应熟悉施工图纸，了解断桥门窗的设计要求、安装位置、尺寸等。

制定施工方案，明确施工工艺、质量标准、安全措施等。

2、材料准备根据施工图纸和施工方案，计算所需的断桥铝型材、玻璃、五金配件、密封材料等材料的数量，并进行采购。

材料进场后，应进行验收，检查材料的质量、规格、型号等是否符合要求，并存放在干燥、通风的场所。

3、工具准备准备好施工所需的工具，如电钻、螺丝刀、水准仪、靠尺、角尺等。

4、作业条件准备门窗洞口的尺寸应符合设计要求，洞口的平整度、垂直度偏差应在允许范围内。

洞口周边的墙体应已完成粉刷，且表面平整、干燥。

四、施工工艺1、测量放线根据施工图纸，在门窗洞口上弹出水平和垂直控制线，确定门窗的安装位置和尺寸。

测量洞口的实际尺寸，与设计尺寸进行核对，如有偏差，应及时进行处理。

2、门窗框安装将门窗框放置在洞口内，调整好门窗框的水平、垂直和对角线尺寸，使其符合要求。

断桥铝窗安装技术交底工程名称施工单位交底内容：一、施工准备分项工程名称断桥铝窗安装交底日期2.窗存放：断桥铝窗应放置在清洁、平整的地方，且应避免日晒雨淋，存放时应将断桥铝窗立放，立放角度不应小于70度，并应采取防倾倒措施。

断桥铝窗在安装现场放置的时间不应超过两个月。

3.机具准备：安装断桥铝窗需准备冲击电钻、手枪钻、射钉枪、打胶筒、鸭嘴榔头、橡皮锤、手锤、十字形和十字形螺丝刀、扁铲、钢凿、铁锉、刮刀、对拔木楔、拉线板、线锥、水平尺、粉线包等工具。

二、操作工艺工艺流程：窗框上安装铁件→立窗框→窗框校正→窗框与墙体固定→嵌缝密封→安装窗扇→安装玻璃→镶配五金→清洗保护→验收1.洞口搜检：同一类型的窗及其相邻上、下、左、右的洞口应保持拉通线，洞口应横平竖直。

竖直方向上要根据管理人员放好的点拉通线。

2.断桥铝窗与墙体的连接固定，应考虑受力和塑料变形两个方面的因素，连接固定点的中距不应大于600mm；连接固定点距框角不应大于150mm；不允许在有横档或者竖梃的框外设置连接点。

3.在连接固定点的位置，在断桥铝门窗的背面钻 3.5mm 的安装孔，并用4mm自攻螺丝将Z形镀锌连接铁件拧固在框背面的燕尾槽内,每边不少于三个。

4.将断桥铝窗框放入洞口内，并用对拔木楔将门、窗框临时固定，然后按已弹出的水平、垂直位置，使其在水质、水平、对中、内角方正符合要求后，在将对拔木楔楔紧。

对拔木楔应放在框角附近或者能受力处。

5.窗框与墙体固定：断桥铝窗框上以安装好的Z形连接铁件与洞口的四周固定。

固定时应先固定上框，而后固定边框。

固定的方法应符合下列要求：混凝土墙洞口采用射钉。

每个Z 形连接件的伸出端不得少于两个螺钉固定。

考核人：交底人：承受交底人：注：本表由施工单位填写，交底单位与承受交底单位各保存一份。

断桥铝窗安装技术交底工程名称分项工程名称断桥铝窗安装6.嵌缝密缝：在窗框与墙体之间的缝隙内嵌塞PE高发泡条，外表面留出10mm左右的空槽；再在空槽内注入嵌缝膏密封。

一、交底对象所有参与断桥铝门窗安装、施工、监理等相关人员。

二、交底目的为确保断桥铝门窗安装工程安全、高效、优质地完成，提高工程安全性能，特进行安全技术交底。

三、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 工程规模：________________________4. 工程工期：________________________四、安全注意事项1. 人员安全（1）施工人员必须持证上岗，了解并掌握断桥铝门窗安装技术及安全操作规程。

（2）施工人员应佩戴安全帽、安全带等个人防护用品。

（3）高空作业时，必须使用安全绳，确保安全。

2. 工具安全（1）所有工具必须完好无损，定期检查、保养。

（2）使用电动工具时，必须确保电源线、插头、开关等设备安全可靠。

（3）使用手动工具时，注意操作姿势，避免因操作不当造成伤害。

3. 材料安全（1）断桥铝门窗材料应合格、符合设计要求。

（2）在搬运、储存过程中，注意防止材料损坏。

（3）材料堆放整齐，避免占用消防通道。

4. 施工安全（1）施工前，必须了解施工图纸，明确施工要求。

（2）施工过程中，严格按照施工工艺进行操作。

（3）施工过程中，注意检查施工质量，确保施工安全。

五、安全操作规程1. 安装前，对施工现场进行清理，确保无障碍物。

2. 施工人员进入施工现场，必须佩戴安全帽、安全带等个人防护用品。

3. 施工过程中，注意保持施工区域整洁，避免杂物堆积。

4. 高空作业时，必须使用安全绳，确保安全。

5. 电动工具、手动工具使用完毕后，及时关闭电源，收好工具。

6. 施工过程中，注意检查施工质量，确保施工安全。

六、应急处理1. 发生意外事故时，立即停止施工，采取有效措施进行救治。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，总结经验教训，防止类似事故再次发生。

七、交底人：________________________八、接受交底人：________________________九、交底日期：________________________注：本模板仅供参考，具体交底内容应根据实际情况进行调整。

断桥铝门窗技术交底一、断桥铝门窗简介断桥铝门窗是一种新型的铝合金门窗，它采用断桥技术，将铝合金型材分为内外两部分，中间用隔热条连接，有效地阻止了热量的传导，提高了门窗的保温隔热性能。

断桥铝门窗具有强度高、耐腐蚀、密封性好、美观大方等优点，广泛应用于住宅、商业建筑等领域。

二、材料要求1、断桥铝型材应选用符合国家标准的优质断桥铝型材，其表面处理应均匀、光滑，无明显的色差、划伤、气泡等缺陷。

型材的壁厚应符合设计要求，一般不小于 14mm。

2、玻璃根据设计要求选用合适的玻璃，如普通平板玻璃、中空玻璃、钢化玻璃等。

玻璃的质量应符合国家标准，表面应无明显的划伤、气泡、结石等缺陷。

3、五金配件五金配件的质量直接影响门窗的使用性能和寿命，应选用优质的五金配件，如合页、拉手、锁具、滑轮等。

五金配件的材质、型号、规格应符合设计要求，表面应进行防锈处理。

4、密封材料密封材料应选用具有良好的弹性、耐候性和密封性的材料，如橡胶密封条、硅酮密封胶等。

密封材料的质量应符合国家标准，无老化、开裂等现象。

三、施工准备1、技术准备施工前，应熟悉施工图纸，了解门窗的型号、规格、数量、安装位置等要求。

制定施工方案，明确施工工艺、质量标准和安全措施。

对施工人员进行技术交底，使其掌握施工要点和技术要求。

2、材料准备根据施工图纸和施工方案，准备好所需的断桥铝型材、玻璃、五金配件、密封材料等材料，并确保材料的质量符合要求。

材料应分类存放，妥善保管，防止变形、损坏和丢失。

3、工具准备准备好施工所需的工具，如切割机、电钻、螺丝刀、水平仪、靠尺等，并确保工具的性能良好，能够正常使用。

4、作业条件准备（1）门窗洞口已按设计要求施工完毕，洞口尺寸、垂直度、平整度等符合要求。

（2）门窗框安装前，应将洞口内的杂物清理干净，并用水泥砂浆或细石混凝土对洞口进行找平处理。

（3）安装门窗框时，室内外的装修工程应基本完成，以免对门窗造成损坏。

四、施工工艺1、测量放线根据施工图纸和现场实际情况，用水平仪、铅垂线等工具对门窗洞口进行测量放线，确定门窗的安装位置和标高。

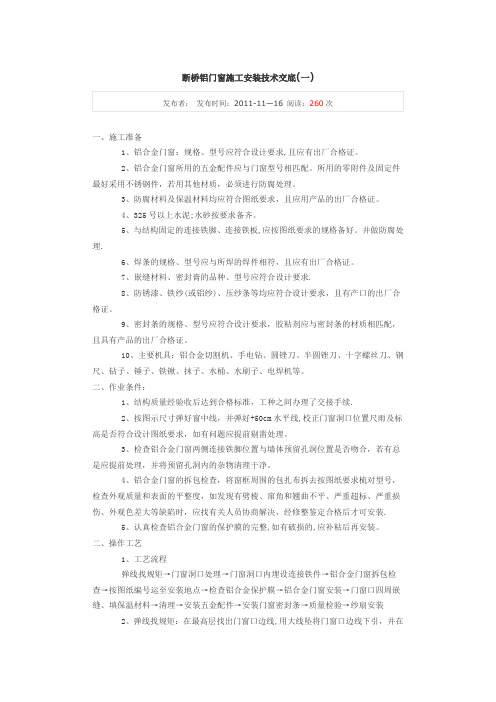

断桥铝门窗施工安装技术交底(一)一、施工准备1、铝合金门窗：规格、型号应符合设计要求,且应有出厂合格证。

2、铝合金门窗所用的五金配件应与门窗型号相匹配。

所用的零附件及固定件最好采用不锈钢件，若用其他材质，必须进行防腐处理。

3、防腐材料及保温材料均应符合图纸要求，且应用产品的出厂合格证。

4、325号以上水泥;水砂按要求备齐。

5、与结构固定的连接铁脚、连接铁板,应按图纸要求的规格备好。

并做防腐处理.6、焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。

7、嵌缝材料、密封膏的品种、型号应符合设计要求.8、防锈漆、铁纱(或铝纱)、压纱条等均应符合设计要求，且有产口的出厂合格证。

9、密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。

10、主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、钢尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机等。

二、作业条件：1、结构质量经验收后达到合格标准，工种之间办理了交接手续.2、按图示尺寸弹好窗中线，并弹好+50cm水平线,校正门窗洞口位置尺雨及标高是否符合设计图纸要求，如有问题应提前剔凿处理。

3、检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有总是应提前处理，并将预留孔洞内的杂物清理干净。

4、铝合金门窗的拆包检查，将窗框周围的包扎布拆去按图纸要求梳对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装.5、认真检查铝合金门窗的保护膜的完整,如有破损的,应补粘后再安装。

二、操作工艺1、工艺流程弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→安装五金配件→安装门窗密封条→质量检验→纱扇安装2、弹线找规矩：在最高层找出门窗口边线,用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。

断桥铝门窗安装技术交底一、工程概述本次断桥铝门窗安装工程旨在为_____项目提供高质量、高性能的门窗解决方案，提升建筑物的采光、保温、隔音等性能，满足用户的舒适与安全需求。

二、施工准备1、材料准备（1）断桥铝门窗的规格、型号应符合设计要求，五金配件应齐全，具有产品出厂合格证、性能检测报告等。

（2）密封材料，如密封胶、密封条等，应符合相关标准。

（3）安装固定件，如膨胀螺栓、螺丝等，规格和质量应符合要求。

2、工具准备（1）常用工具如电钻、螺丝刀、水平仪、线坠、钢卷尺等。

（2）安装用的辅助材料，如木楔、垫块等。

3、作业条件（1）主体结构已完工，并经有关部门验收合格。

（2）洞口尺寸、位置符合设计要求，且偏差在允许范围内。

（3）施工环境温度不应低于 5℃，风力不应大于 5 级。

三、安装工艺流程1、弹线定位（1）根据设计图纸，在洞口上弹出水平和垂直控制线，确定门窗的安装位置。

（2）检查洞口尺寸，对于不符合要求的洞口应进行处理。

2、门窗框安装（1）将门窗框放置在洞口内，用木楔临时固定，调整好门窗框的水平、垂直和对角线长度，使其符合要求。

（2）用膨胀螺栓或固定片将门窗框与墙体连接牢固，固定点的位置和数量应符合设计要求。

3、门窗扇安装（1）将门窗扇安装在门窗框上，调整好门窗扇与门窗框的配合间隙，使其开关灵活、密封良好。

（2）安装五金配件，如拉手、锁具等，确保其使用灵活、牢固可靠。

4、玻璃安装（1）清理门窗框和玻璃槽口内的杂物。

（2）将玻璃放入槽口内，用密封胶条固定，然后在玻璃与框的缝隙处注入密封胶。

5、打密封胶（1）在门窗框与墙体的连接处、门窗扇与框的连接处等部位打密封胶，确保密封严实。

（2）密封胶应均匀、光滑、无裂缝。

四、质量标准1、主控项目（1）断桥铝门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及门窗的型材壁厚应符合设计要求。

（2）断桥铝门窗的防腐处理及填嵌、密封处理应符合设计要求。

（3）门窗框和副框的安装必须牢固。

一、施工准备1.材料准备（1)、断桥铝合金窗的规格、型号、尺寸均应符合设计要求。

（2）、窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定；应根据需要备齐。

（3）、窗小五金应按窗规格、型号配套。

（4）、窗安装时应准备木楔、钢钉。

（5）、密封膏应按设计要求准备。

并应有出厂证明及产品生产合格证。

嵌缝材料的品种应按设计要求选用。

自攻螺丝、木螺丝根据需要准备。

2.主要机具：线坠、粉线包、水平尺、托线板、手锤、钢卷尺、螺丝刀、冲击电钻、锯、刨子、钻子等。

3.作业条件（1）结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。

（2）校核已留置的窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。

(3)准备好安装时的脚手架及做好安全防护措施。

二、设计依据：1、《建筑玻璃应用技术规程》JGJ113-20092、《建筑安全玻璃管理规定》（发改运行 {2003}2116 号）3、<建筑施工图 >“门窗表”和“门窗立面示意图”4、按设计要求制作安装，（特殊玻璃见门窗详图）断桥铝合金窗（节能门窗），有建设单位选定生产厂家；5、门窗玻璃厚度及分格应该满足抗风压要求，并执行《建筑玻璃应用技术规程》JGJ113-2003 ，同时满足《建筑安全玻璃管理规定》（发改运行 {2003}2116 号），玻璃边框的嵌固必须有足够的强度，以满足一定的冲撞要求；6、门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由生产厂家予以调整；7、内墙门窗立框位置除注明外均居于墙中，外墙门窗位置除注明外均为结构外皮齐。

8、门窗选料、颜色玻璃见“门窗表” ，门窗五金件要求为甲方指定材料；9、做为防护措施的固定扇其水平向的横樘所能承受的推力为50kg/m; 2 10、厂家在加工门窗前必须对《门窗表》中所给出的洞口尺寸用现场实测的办法进行校对，对门窗的位置、开启方式、数量也应核对无误后方可施工、安装；11、本设计只绘出门窗立面图，具体构造详图型材、规格、强度、抗风等各项物理性能指标均有生产厂家负责设计，并经由设计单位认可后，再加工、安装及施工；12、所有门窗安装完毕后要做到平直、密封，并应满足强度、抗风等各项物理性能指标要求；13、下列建筑工程部位，必须使用安全玻璃。

断桥铝窗安装技术交底一、工程概述断桥铝窗具有良好的隔热、隔音、防水和防风性能，在现代建筑中得到了广泛的应用。

本次断桥铝窗安装工程位于_____项目，涉及_____栋建筑，窗户数量共计_____扇。

二、施工准备1、材料准备断桥铝型材：规格、型号应符合设计要求，且应有出厂合格证。

玻璃：应根据设计要求选用，一般为中空玻璃，具有良好的保温隔热性能。

五金配件：如铰链、执手、锁具等，应质量合格，规格匹配。

密封材料：包括密封胶、密封条等，应具有良好的密封性和耐久性。

2、工具准备电动螺丝刀、冲击钻、手锯、水准仪、水平尺、线坠等。

3、作业条件准备主体结构已完工，并经有关部门验收合格。

洞口尺寸已复核，偏差在允许范围内。

施工人员已进行技术交底和安全交底。

三、安装工艺流程1、测量放线使用水准仪和水平尺，根据设计图纸在洞口上弹出水平和垂直控制线。

测量洞口的实际尺寸，与设计尺寸进行对比，如有偏差，及时进行处理。

2、窗框安装将窗框放置在洞口内，调整好位置，使其水平和垂直方向均符合要求。

用膨胀螺栓将窗框固定在洞口上，固定点间距不应大于 600mm。

3、窗扇安装将窗扇安装在窗框上，调整好五金配件，使其开启灵活、关闭严密。

检查窗扇的密封性能，如有缝隙，应及时调整密封条。

4、玻璃安装清理窗框和窗扇上的杂物，确保安装面干净平整。

将玻璃放置在窗框内，用密封胶固定。

5、密封处理在窗框与墙体之间的缝隙处填充发泡胶，待发泡胶固化后，用密封胶进行密封。

检查密封效果，确保无渗漏现象。

四、质量控制要点1、窗框的水平度和垂直度偏差不应大于 2mm。

2、窗扇与窗框之间的搭接量应符合设计要求，一般不应小于6mm。

3、五金配件应安装牢固，使用灵活，无卡阻现象。

4、玻璃的安装应平整、牢固，密封胶应均匀、饱满。

五、安全注意事项1、施工人员应佩戴安全帽、安全带等个人防护用品。

2、高处作业时，应使用脚手架或吊篮，并确保其安全可靠。

3、电动工具应定期检查和维护，确保其性能良好。
