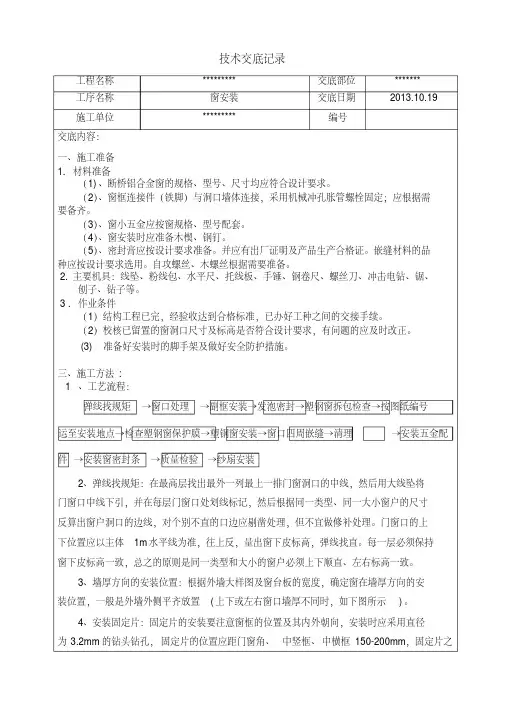

技术交底记录工程名称********* 交底部位*******工序名称窗安装交底日期2013.10.19 施工单位*********编号交底内容：一、施工准备1. 材料准备（1)、断桥铝合金窗的规格、型号、尺寸均应符合设计要求。
（2）、窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定；应根据需要备齐。
（3）、窗小五金应按窗规格、型号配套。
（4）、窗安装时应准备木楔、钢钉。
（5）、密封膏应按设计要求准备。
并应有出厂证明及产品生产合格证。
嵌缝材料的品种应按设计要求选用。
自攻螺丝、木螺丝根据需要准备。
2.主要机具：线坠、粉线包、水平尺、托线板、手锤、钢卷尺、螺丝刀、冲击电钻、锯、刨子、钻子等。
3 .作业条件（1）结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。
（2）校核已留置的窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。
(3) 准备好安装时的脚手架及做好安全防护措施。
三、施工方法:1、工艺流程：弹线找规矩→窗口处理→副框安装→发泡密封→塑钢窗拆包检查→按图纸编号运至安装地点→检查塑钢窗保护膜→塑钢窗安装→窗口四周嵌缝→清理→安装五金配件→安装窗密封条→质量检验→纱扇安装2、弹线找规矩：在最高层找出最外一列最上一排门窗洞口的中线，然后用大线坠将门窗口中线下引，并在每层门窗口处划线标记，然后根据同一类型、同一大小窗户的尺寸反算出窗户洞口的边线，对个别不直的口边应剔凿处理，但不宜做修补处理。
门窗口的上下位置应以主体1m水平线为准，往上反，量出窗下皮标高，弹线找直。
每一层必须保持窗下皮标高一致，总之的原则是同一类型和大小的窗户必须上下顺直、左右标高一致。
3、墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定窗在墙厚方向的安装位置，一般是外墙外侧平齐放置(上下或左右窗口墙厚不同时，如下图所示)。
4、安装固定片：固定片的安装要注意窗框的位置及其内外朝向，安装时应采用直径为3.2mm的钻头钻孔，固定片的位置应距门窗角、中竖框、中横框150-200mm，固定片之间的间距应不大于600mm。
断桥铝窗安装技术交底工程名称施工单位交底内容：一、施工准备分项工程名称断桥铝窗安装交底日期2.窗存放：断桥铝窗应放置在清洁、平整的地方，且应避免日晒雨淋，存放时应将断桥铝窗立放，立放角度不应小于70度，并应采取防倾倒措施。
断桥铝窗在安装现场放置的时间不应超过两个月。
3.机具准备：安装断桥铝窗需准备冲击电钻、手枪钻、射钉枪、打胶筒、鸭嘴榔头、橡皮锤、手锤、十字形和十字形螺丝刀、扁铲、钢凿、铁锉、刮刀、对拔木楔、拉线板、线锥、水平尺、粉线包等工具。
二、操作工艺工艺流程：窗框上安装铁件→立窗框→窗框校正→窗框与墙体固定→嵌缝密封→安装窗扇→安装玻璃→镶配五金→清洗保护→验收1.洞口搜检：同一类型的窗及其相邻上、下、左、右的洞口应保持拉通线，洞口应横平竖直。
竖直方向上要根据管理人员放好的点拉通线。
2.断桥铝窗与墙体的连接固定，应考虑受力和塑料变形两个方面的因素，连接固定点的中距不应大于600mm；连接固定点距框角不应大于150mm；不允许在有横档或者竖梃的框外设置连接点。
3.在连接固定点的位置，在断桥铝门窗的背面钻 3.5mm 的安装孔，并用4mm自攻螺丝将Z形镀锌连接铁件拧固在框背面的燕尾槽内,每边不少于三个。
4.将断桥铝窗框放入洞口内，并用对拔木楔将门、窗框临时固定，然后按已弹出的水平、垂直位置，使其在水质、水平、对中、内角方正符合要求后，在将对拔木楔楔紧。
对拔木楔应放在框角附近或者能受力处。
5.窗框与墙体固定：断桥铝窗框上以安装好的Z形连接铁件与洞口的四周固定。
固定时应先固定上框，而后固定边框。
固定的方法应符合下列要求：混凝土墙洞口采用射钉。
每个Z 形连接件的伸出端不得少于两个螺钉固定。
考核人：交底人：承受交底人：注：本表由施工单位填写，交底单位与承受交底单位各保存一份。
断桥铝窗安装技术交底工程名称分项工程名称断桥铝窗安装6.嵌缝密缝：在窗框与墙体之间的缝隙内嵌塞PE高发泡条，外表面留出10mm左右的空槽；再在空槽内注入嵌缝膏密封。
一、交底对象所有参与断桥铝门窗安装、施工、监理等相关人员。
二、交底目的为确保断桥铝门窗安装工程安全、高效、优质地完成，提高工程安全性能，特进行安全技术交底。
三、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 工程规模：________________________4. 工程工期：________________________四、安全注意事项1. 人员安全（1）施工人员必须持证上岗，了解并掌握断桥铝门窗安装技术及安全操作规程。
（2）施工人员应佩戴安全帽、安全带等个人防护用品。
（3）高空作业时，必须使用安全绳，确保安全。
2. 工具安全（1）所有工具必须完好无损，定期检查、保养。
（2）使用电动工具时，必须确保电源线、插头、开关等设备安全可靠。
（3）使用手动工具时，注意操作姿势，避免因操作不当造成伤害。
3. 材料安全（1）断桥铝门窗材料应合格、符合设计要求。
（2）在搬运、储存过程中，注意防止材料损坏。
（3）材料堆放整齐，避免占用消防通道。
4. 施工安全（1）施工前，必须了解施工图纸，明确施工要求。
（2）施工过程中，严格按照施工工艺进行操作。
（3）施工过程中，注意检查施工质量，确保施工安全。
五、安全操作规程1. 安装前，对施工现场进行清理，确保无障碍物。
2. 施工人员进入施工现场，必须佩戴安全帽、安全带等个人防护用品。
3. 施工过程中，注意保持施工区域整洁，避免杂物堆积。
4. 高空作业时，必须使用安全绳，确保安全。
5. 电动工具、手动工具使用完毕后，及时关闭电源，收好工具。
6. 施工过程中，注意检查施工质量，确保施工安全。
六、应急处理1. 发生意外事故时，立即停止施工，采取有效措施进行救治。
2. 报告上级领导，启动应急预案。
3. 对事故原因进行调查，总结经验教训，防止类似事故再次发生。
七、交底人：________________________八、接受交底人：________________________九、交底日期：________________________注：本模板仅供参考，具体交底内容应根据实际情况进行调整。
断桥铝门窗技术交底一、断桥铝门窗简介断桥铝门窗是一种新型的铝合金门窗，它采用断桥技术，将铝合金型材分为内外两部分，中间用隔热条连接，有效地阻止了热量的传导，提高了门窗的保温隔热性能。
断桥铝门窗具有强度高、耐腐蚀、密封性好、美观大方等优点，广泛应用于住宅、商业建筑等领域。
二、材料要求1、断桥铝型材应选用符合国家标准的优质断桥铝型材，其表面处理应均匀、光滑，无明显的色差、划伤、气泡等缺陷。
型材的壁厚应符合设计要求，一般不小于 14mm。
2、玻璃根据设计要求选用合适的玻璃，如普通平板玻璃、中空玻璃、钢化玻璃等。
玻璃的质量应符合国家标准，表面应无明显的划伤、气泡、结石等缺陷。
3、五金配件五金配件的质量直接影响门窗的使用性能和寿命，应选用优质的五金配件，如合页、拉手、锁具、滑轮等。
五金配件的材质、型号、规格应符合设计要求，表面应进行防锈处理。
4、密封材料密封材料应选用具有良好的弹性、耐候性和密封性的材料，如橡胶密封条、硅酮密封胶等。
密封材料的质量应符合国家标准，无老化、开裂等现象。
三、施工准备1、技术准备施工前，应熟悉施工图纸，了解门窗的型号、规格、数量、安装位置等要求。
制定施工方案，明确施工工艺、质量标准和安全措施。
对施工人员进行技术交底，使其掌握施工要点和技术要求。
2、材料准备根据施工图纸和施工方案，准备好所需的断桥铝型材、玻璃、五金配件、密封材料等材料，并确保材料的质量符合要求。
材料应分类存放，妥善保管，防止变形、损坏和丢失。
3、工具准备准备好施工所需的工具，如切割机、电钻、螺丝刀、水平仪、靠尺等，并确保工具的性能良好，能够正常使用。
4、作业条件准备（1）门窗洞口已按设计要求施工完毕，洞口尺寸、垂直度、平整度等符合要求。
（2）门窗框安装前，应将洞口内的杂物清理干净，并用水泥砂浆或细石混凝土对洞口进行找平处理。
（3）安装门窗框时，室内外的装修工程应基本完成，以免对门窗造成损坏。
四、施工工艺1、测量放线根据施工图纸和现场实际情况，用水平仪、铅垂线等工具对门窗洞口进行测量放线，确定门窗的安装位置和标高。
断桥铝窗安装技术交底一、工程概述断桥铝窗具有良好的隔热、隔音、防水和防风性能，在现代建筑中得到了广泛的应用。
本次断桥铝窗安装工程位于_____项目，涉及_____栋建筑，窗户数量共计_____扇。
二、施工准备1、材料准备断桥铝型材：规格、型号应符合设计要求，且应有出厂合格证。
玻璃：应根据设计要求选用，一般为中空玻璃，具有良好的保温隔热性能。
五金配件：如铰链、执手、锁具等，应质量合格，规格匹配。
密封材料：包括密封胶、密封条等，应具有良好的密封性和耐久性。
2、工具准备电动螺丝刀、冲击钻、手锯、水准仪、水平尺、线坠等。
3、作业条件准备主体结构已完工，并经有关部门验收合格。
洞口尺寸已复核，偏差在允许范围内。
施工人员已进行技术交底和安全交底。
三、安装工艺流程1、测量放线使用水准仪和水平尺，根据设计图纸在洞口上弹出水平和垂直控制线。
测量洞口的实际尺寸，与设计尺寸进行对比，如有偏差，及时进行处理。
2、窗框安装将窗框放置在洞口内，调整好位置，使其水平和垂直方向均符合要求。
用膨胀螺栓将窗框固定在洞口上，固定点间距不应大于 600mm。
3、窗扇安装将窗扇安装在窗框上，调整好五金配件，使其开启灵活、关闭严密。
检查窗扇的密封性能，如有缝隙，应及时调整密封条。
4、玻璃安装清理窗框和窗扇上的杂物，确保安装面干净平整。
将玻璃放置在窗框内，用密封胶固定。
5、密封处理在窗框与墙体之间的缝隙处填充发泡胶，待发泡胶固化后，用密封胶进行密封。
检查密封效果，确保无渗漏现象。
四、质量控制要点1、窗框的水平度和垂直度偏差不应大于 2mm。
2、窗扇与窗框之间的搭接量应符合设计要求，一般不应小于6mm。
3、五金配件应安装牢固，使用灵活，无卡阻现象。
4、玻璃的安装应平整、牢固，密封胶应均匀、饱满。
五、安全注意事项1、施工人员应佩戴安全帽、安全带等个人防护用品。
2、高处作业时，应使用脚手架或吊篮，并确保其安全可靠。
3、电动工具应定期检查和维护，确保其性能良好。

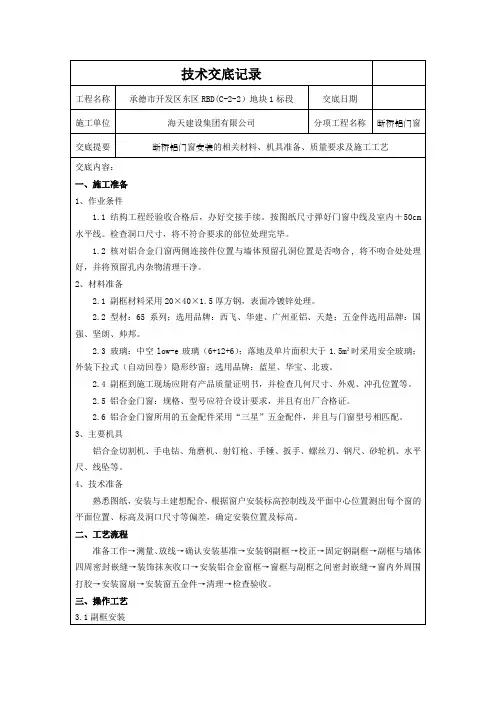

工程名称承德市开发区东区RBD(C-2-2）地块1标段交底日期施工单位海天建设集团有限公司分项工程名称断桥铝门窗交底提要断桥铝门窗安装的相关材料、机具准备、质量要求及施工工艺交底内容：一、施工准备1、作业条件1.1结构工程经验收合格后，办好交接手续。
按图纸尺寸弹好门窗中线及室内＋50cm 水平线。
检查洞口尺寸，将不符合要求的部位处理完毕。
1.2核对铝合金门窗两侧连接件位置与墙体预留孔洞位置是否吻合，将不吻合处处理好，并将预留孔内杂物清理干净。
2、材料准备2.1 副框材料采用20×40×1.5厚方钢，表面冷镀锌处理。
2.2 型材：65系列；选用品牌：西飞、华建、广州亚铝、天楚；五金件选用品牌：国强、坚朗、帅邦。
2.3 玻璃：中空low-e玻璃（6+12+6）；落地及单片面积大于1.5m²时采用安全玻璃；外装下拉式（自动回卷）隐形纱窗；选用品牌：蓝星、华宝、北玻。
2.4 副框到施工现场应附有产品质量证明书，并检查几何尺寸、外观、冲孔位置等。
2.5 铝合金门窗：规格、型号应符合设计要求，并且有出厂合格证。
2.6 铝合金门窗所用的五金配件采用“三星”五金配件，并且与门窗型号相匹配。
3、主要机具铝合金切割机、手电钻、角磨机、射钉枪、手锤、扳手、螺丝刀、钢尺、砂轮机、水平尺、线坠等。
4、技术准备熟悉图纸，安装与土建想配合，根据窗户安装标高控制线及平面中心位置测出每个窗的平面位置、标高及洞口尺寸等偏差，确定安装位置及标高。
二、工艺流程准备工作→测量、放线→确认安装基准→安装钢副框→校正→固定钢副框→副框与墙体四周密封嵌缝→装饰抹灰收口→安装铝合金窗框→窗框与副框之间密封嵌缝→窗内外周围打胶→安装窗扇→安装窗五金件→清理→检查验收。
三、操作工艺3.1副框安装工程名称承德市开发区东区RBD(C-2-2）地块1标段交底日期施工单位海天建设集团有限公司分项工程名称断桥铝门窗交底提要断桥铝门窗安装的相关材料、机具准备、质量要求及施工工艺3.1.1 副框安装采用预留洞口的安装方法，不得采用边安装边砌口，或安装后砌口的施工方法。
一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、建设单位：[请填写建设单位名称]四、交底时间：[请填写交底时间]五、交底人：[请填写交底人姓名及职务]六、接受交底人员：[请填写接受交底人员姓名及职务]七、交底内容：1. 安全意识教育：- 所有参与断桥铝窗安装的施工人员必须接受安全教育培训，了解并掌握断桥铝窗安装过程中的安全操作规程。
- 强调安全第一，预防为主的原则，确保施工过程中不发生安全事故。
2. 个人防护用品：- 施工人员必须佩戴安全帽、工作服、防滑鞋等个人防护用品。
- 作业过程中，根据需要佩戴防护眼镜、手套、耳塞等。
3. 材料及工具准备：- 断桥铝窗材料应整齐堆放，避免损坏。
- 所有工具应检查完好，如有损坏应及时更换或修理。
4. 现场安全检查：- 施工现场应进行安全检查，确保无安全隐患。
- 仔细检查脚手架、梯子、安全带等设施的安全性。
5. 安装步骤及注意事项：- 测量定位：在安装前，应准确测量门窗洞口尺寸，确保门窗位置正确。
- 固定安装：门窗安装时，应使用合适的固定件，确保门窗牢固。
- 密封处理：门窗安装完成后，应用密封胶对缝隙进行封堵，防止雨水渗入。
- 防坠落措施：在高空作业时，必须佩戴安全带，并系在可靠位置。
6. 安全操作要点：- 搬运材料：搬运玻璃等重物时，应使用专用工具，严禁直接用手搬动。
- 高空作业：高空作业时，应使用安全带，并确保安全带固定在可靠位置。
- 电焊作业：电焊作业时，应设置安全防护措施，防止火花飞溅。
7. 紧急情况处理：- 如发生意外事故，应立即停止作业，及时报警并采取紧急措施。
- 施工现场应配备必要的急救药品和设备。
八、总结：- 施工人员必须严格遵守本安全技术交底，确保施工安全。
- 施工单位应定期对施工人员进行安全教育和培训，提高安全意识。
九、接受交底人员签名：[请填写接受交底人员签名]十、备注：[如有其他事项，请在此处注明]。
断桥铝窗户技术交底
1. 简介
本文档旨在向相关人员交底断桥铝窗户的技术要求和使用注意事项。
2. 技术要求
- 断桥铝窗户的材质需符合国家相关标准，使用优质的断桥铝型材。
- 窗框和窗扇连接处需采用可靠的槽钢或连接件，确保窗户的牢固性和密封性。
- 窗户的型材应具备一定的抗风压能力，能够承受较大的外部风压。
- 窗户的玻璃需选择合适的类型和厚度，以及使用双层或多层中空玻璃，以提高保温和隔音性能。
- 考虑到使用安全性，窗户应配备可靠的防盗锁具。
3. 使用注意事项
- 安装时需要保证窗户的安全性和稳定性，确保窗户固定牢固，防止窗户脱落或倾倒。
- 使用过程中应注意定期进行窗户清洁和检查，尤其是关键部
位的密封性能和锁具的正常工作状态。
- 在开启和关闭窗户时，应轻拧轻拉，避免过度用力造成窗户
损坏。
- 遇到强风天气，请关闭窗户，以免窗户破损或造成安全隐患。
- 如有需要更换窗户配件或进行维修，请联系专业人员进行操作，避免不必要的损坏。
以上就是断桥铝窗户的技术交底和使用注意事项，希望能提供
给相关人员参考，以确保窗户的安全、稳定和长久使用。
一、交底目的为确保施工现场断桥铝窗户安装工程的安全顺利进行，防止安全事故发生，现将断桥铝窗户安装过程中的安全技术要求及注意事项进行交底。
二、交底对象本交底适用于所有参与断桥铝窗户安装工程的施工人员、技术人员及管理人员。
三、交底内容1. 安全帽、安全带、防护眼镜等个人防护用品的使用：（1）进入施工现场必须佩戴安全帽，防止物体打击；（2）在高处作业时，必须正确佩戴安全带，并确保安全带系挂牢固；（3）作业过程中，必须佩戴防护眼镜，防止异物进入眼睛。
2. 施工现场安全措施：（1）施工现场应设置明显的警示标志，禁止无关人员进入；（2）施工现场应设置安全通道，保持通道畅通；（3）施工现场应设置消防设施，并确保消防设施完好。
3. 断桥铝窗户安装前的准备工作：（1）检查窗户的尺寸、型号、材质等是否符合设计要求；（2）检查窗户配件是否齐全、完好；（3）检查施工现场的脚手架、梯子等设施是否牢固、稳定。
4. 断桥铝窗户安装过程中的注意事项：（1）安装窗户时，应使用专用工具，严禁使用锤子等硬物敲击；（2）安装窗户玻璃时，应确保玻璃安装牢固，防止玻璃脱落；（3）安装窗户密封条时，应确保密封条安装到位，防止雨水渗入；（4）安装窗户时，应避免碰撞、划伤等伤害。
5. 断桥铝窗户安装后的检查：（1）检查窗户的安装位置是否正确，门窗开启是否顺畅；（2）检查窗户的密封性能，确保无雨水渗入；（3）检查窗户的防盗性能，确保窗户的锁具安装牢固。
四、安全责任1. 施工单位应负责施工现场的安全管理工作，确保施工现场安全；2. 施工人员应严格遵守安全技术操作规程，确保自身安全；3. 技术人员应负责对施工人员进行安全技术交底，确保施工人员掌握安全操作技能；4. 管理人员应加强对施工现场的监督检查，确保安全措施落实到位。
五、应急处理1. 发生安全事故时，应立即启动应急预案，采取有效措施，防止事故扩大；2. 及时报告相关部门，并配合调查处理事故；3. 对事故原因进行深入分析，总结经验教训，防止类似事故再次发生。
断桥铝窗安装技术交底一、前言随着我国经济和科技的不断发展，人们对生活品质的追求也越来越高，断桥铝门窗由于其优良的性能和美观大方的外观逐渐成为人们选择室内门窗的首选。
然而，尽管断桥铝门窗在选材、生产和使用过程中都进行了非常严格的检测和控制，但不正确的安装方式仍可能导致门窗产品的性能无法达到最佳，同时还可能导致安全隐患。
所以，在安装断桥铝门窗时，我们必须仔细掌握其安装技巧。
二、安装前的准备在安装门窗之前，需要进行一系列的准备工作，以确保在安装过程中能够保持安全和质量。
2.1 制定安装方案在选择适当的安装方案前，我们必须了解门窗的结构和安装要求。
首先，我们需要根据门窗型号和尺寸，绘制门窗的详细图纸，确定墙壁厚度、阳台高度和深度等基础参数。
然后，我们需要根据这些参数制定安装方案，注意门窗的安装位置、固定方式和密封要求等。
2.2 制定安装计划制定门窗安装计划的目的是确保安装工作的顺序和时间安排。
门窗安装通常分为五个步骤：测量尺寸，防水处理，固定门窗，密封缝隙和清理门窗表面。
2.3 安装材料准备门窗安装需要用到一些常用的安装材料，如膨胀螺栓、密封材料、紧固件等，需要提前准备好，以确保安装过程的顺利进行。
三、安装过程3.1 测量尺寸在安装门窗之前，必须先测量门窗的尺寸。
首先，需要测量门窗宽度和高度，并考虑到墙壁厚度等参数，判断是否需要修剪门窗的尺寸。
然后，需要测量门窗的垂直位置和横向位置，以确保门窗的位置正确。
3.2 防水处理在安装门窗之前，我们必须先进行防水处理。
首先，我们需要确保墙壁表面光滑、干燥和清洁。
然后，在门窗四周涂上防水塑料膜或涂上防水涂料，以保护墙壁免受雨水的侵蚀。
最后，在门窗下方和周围安装水坑和排水沟，以确保门窗周围的水能够及时排出去。
3.3 固定门窗在安装门窗时，必须使用合适的紧固件将门窗固定在墙壁上。
首先，在门窗周围预先钻孔，并在钻孔中安装膨胀螺栓。
然后，将门窗放到预定位置，并用螺钉将门窗和墙壁紧密固定。
