燃油蒸发控制系统的基础知识和检测方法及工作原理一、微机控制燃油蒸发控制系统的结构与工作原理燃油蒸发控制系统的作用是防止汽车油箱内蒸发的汽油蒸气排入大气。
它由蒸气回收罐（亦称活性炭罐）、控制电磁阀、蒸气分离阀及相应的蒸气管道和真空软管等组成。
蒸气分离阀安装在油箱的顶部，油箱内的汽油蒸气从该阀出口经管道进入蒸气回收罐。
该阀的作用是防止汽车翻倾时油箱内的燃油从蒸气管道中漏出。
蒸气回收罐内充满了活性炭颗粒，故又称为活性炭罐。
活性炭可以吸附汽油蒸气中的汽油分子。
当油箱内的汽油蒸气经蒸气管道进入蒸气回收罐时，蒸气中的汽油分子被活性炭吸附。
蒸气回收罐上方的另一个出口经真空软管与发动机进气歧管相通。
软管中部有一个电磁阀控制管路的通断。
当发动机运转时，如果电磁阀开启，则在进气歧管真空吸力的作用下，新鲜空气将从蒸气回收罐下方进入，经过活性炭后再从蒸气回收罐的出口进入软管的发动机进气歧管，把吸附在活性炭上的汽油分子（重新蒸发的）送入发动机燃烧，使之得到充分利用；蒸气回收罐内的活性炭则随之恢复吸附能力，不会因使用太久而失效。
进入进气歧管的回收燃油蒸气量必须加以控制，以防破坏正常的混合气成分。
这一控制过程由微机根据发动机的水温、转速、节气门开度等运行参数，通过操纵控制电磁阀的开、闭来实现。
在发动机停机或怠速运转时，微机使电磁阀关闭，从油箱中逸出的燃油蒸气被蒸气回收罐中的活性炭吸收。
当发动机以中、高速运转时，微机使电磁阀开启，储存在蒸气回收罐内的汽油蒸气经过真空软管后被吸入发动机。
此时，因为发动机的进气量较大，少量的燃油蒸气不会影响混合气的成分。
二、燃油蒸发控制系统的检测对燃油蒸发控制系统的故障，微机一般不能自行诊断，只能采用就车检测和单件检测方法来查找。
1、就车检测就车检测可按下述顺序进行：（1）将发动机预热至正常工作温度，并使之怠速运转。
（2）拔下蒸气回收罐上的真空软管，检查软管内有无真空吸力。
若燃油蒸发控制系统工作正常，在发动机怠速运转中电磁阀应关闭、真空软管内无真空吸力。

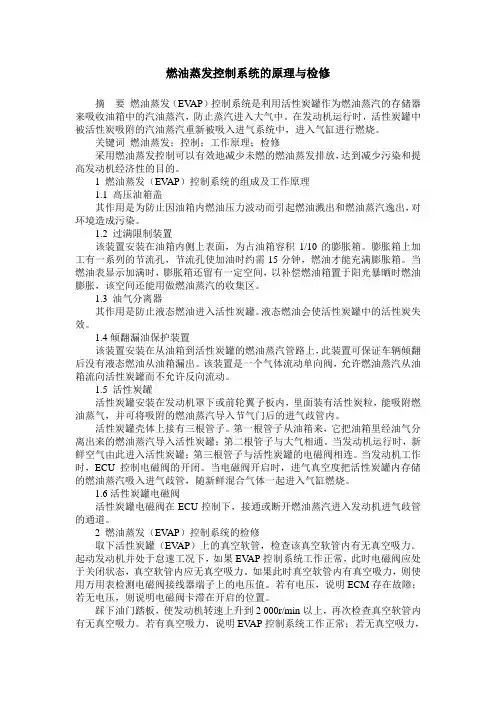

燃油蒸发控制系统的原理与检修摘要燃油蒸发（EV AP）控制系统是利用活性炭罐作为燃油蒸汽的存储器来吸收油箱中的汽油蒸汽，防止蒸汽进入大气中。
在发动机运行时，活性炭罐中被活性炭吸附的汽油蒸汽重新被吸入进气系统中，进入气缸进行燃烧。
关键词燃油蒸发；控制；工作原理；检修采用燃油蒸发控制可以有效地减少未燃的燃油蒸发排放，达到减少污染和提高发动机经济性的目的。
1 燃油蒸发（EV AP）控制系统的组成及工作原理1.1 高压油箱盖其作用是为防止因油箱内燃油压力波动而引起燃油溅出和燃油蒸汽逸出，对环境造成污染。
1.2 过满限制装置该装置安装在油箱内侧上表面，为占油箱容积1/10的膨胀箱。
膨胀箱上加工有一系列的节流孔，节流孔使加油时约需15分钟，燃油才能充满膨胀箱。
当燃油表显示加满时，膨胀箱还留有一定空间，以补偿燃油箱置于阳光暴晒时燃油膨胀，该空间还能用做燃油蒸汽的收集区。
1.3 油气分离器其作用是防止液态燃油进入活性炭罐。
液态燃油会使活性炭罐中的活性炭失效。
1.4倾翻漏油保护装置该装置安装在从油箱到活性炭罐的燃油蒸汽管路上，此装置可保证车辆倾翻后没有液态燃油从油箱漏出。
该装置是一个气体流动单向阀，允许燃油蒸汽从油箱流向活性炭罐而不允许反向流动。
1.5 活性炭罐活性炭罐安装在发动机罩下或前轮翼子板内，里面装有活性炭粒，能吸附燃油蒸气，并可将吸附的燃油蒸汽导入节气门后的进气歧管内。
活性炭罐壳体上接有三根管子。
第一根管子从油箱来，它把油箱里经油气分离出来的燃油蒸汽导入活性炭罐；第二根管子与大气相通。
当发动机运行时，新鲜空气由此进入活性炭罐；第三根管子与活性炭罐的电磁阀相连。
当发动机工作时，ECU控制电磁阀的开闭。
当电磁阀开启时，进气真空度把活性炭罐内存储的燃油蒸汽吸入进气歧管，随新鲜混合气体一起进入气缸燃烧。
1.6活性炭罐电磁阀活性炭罐电磁阀在ECU控制下，接通或断开燃油蒸汽进入发动机进气歧管的通道。
2 燃油蒸发（EV AP）控制系统的检修取下活性炭罐（EV AP）上的真空软管，检查该真空软管内有无真空吸力。
燃油蒸发排放控制阀的原理及检测任务引入：一辆2012款1．8L名图轿车，主要故障表现为发动机动力下降，怠速不稳，入厂进行维修，技术经理经过初步判断，要求对该车燃油蒸发排放控制系统进行检修。
任务要求：通过完成燃油蒸发排放控制阀检测的工作任务。
让学生能够掌握燃油蒸发排放控制阀的检测的内容，能认知汽车燃油蒸发排放控制系统的部件原理。
知识目标：1．熟练掌握燃油蒸发排放控制阀的功用、类型、结构与工作原理2．熟练描述燃油蒸发排放控制阀的检测数据。
能力目标：1．能够对燃油蒸发排放控制阀进行分析并制定正确维修计划。
2．能正确记录、分析各种检测结果并做出故障判断。
3．能排除燃油蒸发排放控制阀故障及更换修复。
素质目标：安全与防护，车间7S管理，团队合作、交流、沟通能力、职业精神、工匠精神、劳动教育的培养。
项目知识：一、燃油蒸发排放控制系统概述1、燃油蒸发排放控制系统功用收集汽油箱的汽油蒸气，并将汽油蒸气导入气缸参加燃烧，从而防止气油蒸气直接排出大气而防止造成污染。
同时，根据发动机工况，控制导入气缸参加燃烧的汽油蒸气量。
（如图6.1.2- 1所示）图6.1.2-1燃油蒸发排放控制系统2、燃料蒸发排放控制系统组成：主要由活性碳罐贮存装置、燃油蒸发净化控制装置和燃油箱燃油蒸发控制装置组成。
（如图6.1.2- 2所示）图6.1.2-2燃料蒸发排放控制系统组成：3.燃料蒸发排放控制系统工作原理：汽油是一种易挥发的液体，在常温下燃油箱经常充满蒸气，燃料蒸发控制系统的作用是将蒸气引入燃烧并防止挥发到大气中。
这个过程起重要作用的是活性碳罐贮存装置，因为活性碳有吸附功能，当汽车运行或熄火时，燃油箱的汽油蒸气通过管路进入活性碳罐的上部，新鲜空气则从活性碳罐下部进入活性碳罐。
发动机熄火后，汽油蒸气与新鲜空气在罐内混合并贮存在活性碳罐中，当发动机启动后，装在活性碳罐与进气歧管之间的燃油蒸发净化装置的电磁阀门打开，活性碳罐内的汽油蒸气被吸入进气歧管参加燃烧。
《燃油蒸发排放控制系统和曲轴箱通风控制系统故障检修》学习手册知识要求5.1.1 燃油蒸发排放控制系统5.1.1.1 燃油蒸发排放控制系统的作用发动机在运转的过程中，燃油箱中的燃油会受热蒸发，这些蒸发出来的燃油蒸气(HC)如果排入大气既污染环境又浪费能源。
燃油蒸发控制(Evaporative Emission Control,即EVAP)系统能够将燃油系统产生的燃油蒸气(HC)储存起来，并适时地送入进气歧管，与正常混合气混合后进入发动机燃烧，使汽油得到充分利用，减少环境污染。
5.1.1.2 燃油蒸发排放控制系统的类型燃油蒸发控制(EVAP)系统的控制方法有利用发动机的真空度来控制和利用电控单元来控制两种。
早期的燃油蒸发控制(EVAP)系统多利用真空控制，现在大都直接由发动机ECU控制。
5.1.1.3 燃油蒸发排放控制系统的工作原理燃油蒸发控制(EVAP)系统的控制的原理是先利用活性炭罐内的活性炭把燃油蒸气吸附在活性炭罐内，当发动机进入小负荷到中负荷的工况范围时，通过发动机的真空吸力把活性炭罐内的燃油蒸气脱附后吸入汽缸内燃烧掉。
在发动机怠速工况和全负荷工况，活性炭罐中的燃油蒸气不应进入发动机汽缸，以免造成怠速时可燃混合气过浓而熄火，全负荷时引起混合气过稀影响发动机的动力输出，所以活性炭罐内的燃油蒸气进入发动机进气歧管的时机和流量必须受到控制。
1．真空控制早期的LS400发动机EVAP控制系统即为真空控制，其系统组成和原理如图5-1-1所示。
该系统主要由燃油箱、活性炭罐、双金属EVAP控制阀和橡胶管路组成。
当燃油箱内由于燃油蒸发而压力增大时，燃油蒸气将由燃油回收管经止回阀2送到活性碳罐。
如果（由于外部温度低等原因）燃油箱内有负压，大气经过止回阀3和燃油箱盖止回阀，使外部大气进入燃油箱，平衡压力。
当发动机运转，水温高于54℃时，双金属EVAP控制阀自动打开真空管路，活性碳罐内的燃油蒸气就通过止回阀1和真空管路被吸进发动机燃烧室燃烧。
《燃油蒸发排放控制系统和曲轴箱通风控制系统故障检修》学习手册知识要求燃油蒸发排放控制系统.1 燃油蒸发排放控制系统的作用发动机在运转的过程中，燃油箱中的燃油会受热蒸发，这些蒸发出来的燃油蒸气(HC)如果排入大气既污染环境又浪费能源。
燃油蒸发控制(Evaporative Emission Control,即EVAP)系统能够将燃油系统产生的燃油蒸气(HC)储存起来，并适时地送入进气歧管，与正常混合气混合后进入发动机燃烧，使汽油得到充分利用，减少环境污染。
5.1.1.2 燃油蒸发排放控制系统的类型燃油蒸发控制(EVAP)系统的控制方法有利用发动机的真空度来控制和利用电控单元来控制两种。
早期的燃油蒸发控制(EVAP)系统多利用真空控制，现在大都直接由发动机ECU控制。
5.1.1.3 燃油蒸发排放控制系统的工作原理燃油蒸发控制(EVAP)系统的控制的原理是先利用活性炭罐内的活性炭把燃油蒸气吸附在活性炭罐内，当发动机进入小负荷到中负荷的工况范围时，通过发动机的真空吸力把活性炭罐内的燃油蒸气脱附后吸入汽缸内燃烧掉。
在发动机怠速工况和全负荷工况，活性炭罐中的燃油蒸气不应进入发动机汽缸，以免造成怠速时可燃混合气过浓而熄火，全负荷时引起混合气过稀影响发动机的动力输出，所以活性炭罐内的燃油蒸气进入发动机进气歧管的时机和流量必须受到控制。
1．真空控制早期的LS400发动机EVAP控制系统即为真空控制，其系统组成和原理如图5-1-1所示。
该系统主要由燃油箱、活性炭罐、双金属EVAP控制阀和橡胶管路组成。
当燃油箱内由于燃油蒸发而压力增大时，燃油蒸气将由燃油回收管经止回阀2送到活性碳罐。
如果（由于外部温度低等原因）燃油箱内有负压，大气经过止回阀3和燃油箱盖止回阀，使外部大气进入燃油箱，平衡压力。
当发动机运转，水温高于54℃时，双金属EVAP控制阀自动打开真空管路，活性碳罐内的燃油蒸气就通过止回阀1和真空管路被吸进发动机燃烧室燃烧。
车辆燃油蒸发系统故障的排查与处理技巧车辆燃油蒸发系统是保证发动机燃油能够有效储存和供应的重要系统。
然而，由于种种原因，燃油蒸发系统可能会出现故障，导致燃油泄露或蒸发不足，影响车辆性能和环保要求。
为了确保车辆的正常运行和环境保护，本文将介绍车辆燃油蒸发系统故障的排查与处理技巧。
一、检查故障码当车辆燃油蒸发系统出现故障时，车辆的电脑会存储相关的故障码。
通过读取故障码，可以帮助诊断问题所在。
在排查燃油蒸发系统故障时，首先需要通过车载诊断工具来获取故障码，并根据故障码的描述来判断具体的问题。
二、检查燃油蒸发控制阀燃油蒸发系统中的关键组成部分包括蒸发控制阀，它负责控制汽车燃油箱中的蒸发气体和燃油的循环。
一旦蒸发控制阀出现故障，可能导致燃油泄露或者蒸发不足。
因此，在排查燃油蒸发系统故障时，需要检查蒸发控制阀的工作情况。
可以通过拆卸蒸发控制阀进行目测，确保其没有堵塞或损坏。
三、检查燃油供应系统燃油供应系统中的燃油泵和燃油过滤器对于燃油蒸发系统的正常工作至关重要。
如果燃油泵出现故障或燃油过滤器受到污染，可能导致燃油供应不稳定，从而影响燃油蒸发系统的正常运行。
因此，在排查燃油蒸发系统故障时，需要检查燃油供应系统的工作情况，包括检查燃油泵的工作压力和燃油过滤器的清洁度。
四、检查排气管路和储气罐排气管路和储气罐是燃油蒸发系统中的另外两个关键组成部分。
排气管路负责将燃油蒸发气体排放到大气中，而储气罐则用于储存燃油蒸发气体。
如果排气管路出现漏气或储气罐有损坏，可能导致气体泄露或蒸发不足。
因此，在排查燃油蒸发系统故障时，需要检查排气管路的密封情况和储气罐的完整性。
五、清理系统和更换零件如果在排查过程中发现蒸发控制阀、燃油泵、燃油过滤器、排气管路或储气罐存在故障或损坏，就需要进行相应的清理或更换零件。
清理系统可以包括清洁蒸发控制阀、燃油泵和燃油过滤器，以确保它们的正常工作。
若零件无法修复，则需更换为新的零件，以保证燃油蒸发系统的正常运行。

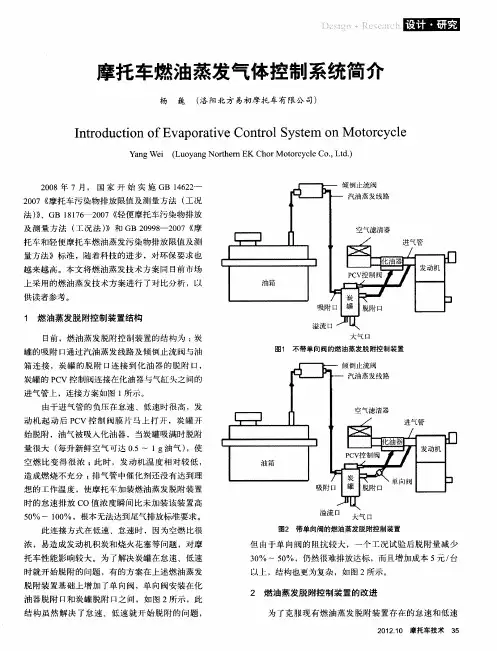

燃油蒸发控制系统基础知识豪爵铃木国Ⅲ车特别配备高效节油炭罐，将蒸发的燃油收集并贮存起来，供给发动机燃烧利用，燃油蒸发损失比国Ⅱ车减少80%以上，每年省下不少油费。
由于昼夜温差变化和发动机运转所产生高温的影响，使油箱和化油器内汽油温度升高并通过各自的通气孔向大气中排放有害的燃油气体——碳氢化合物（HC），污染环境，影响人类健康。
国Ⅲ规定，对于燃油蒸发必须进行控制，使之低于规定的限值。
现从燃油蒸发控制系统的工作原理、主要元件的工作原理两个方面介绍燃油蒸发控制系统的基础知识。
1.燃油蒸发控制系统的工作原理（1）当环境温度升高时，加速了油箱内的汽油蒸发，汽油蒸发气体（HC）通过吸附管、倾倒阀等流入炭罐，其内的活性炭将燃气吸收、储存。
（2）当发动机运转时，进气管内产生负压，PCV阀打开，使炭罐内储存的燃气通过脱附管吸入到节气门板前方，并进入气缸进行燃烧。
节气门开度不同，PCV阀开度也不同，脱附的燃气量不同。
（3）当车辆倾倒时（大于60度），倾倒阀关闭，使汽油无法流入炭罐。
2.燃油蒸发控制系统主要元件工作原理2.1 炭罐工作原理（1）炭罐的吸附过程：在停机状态PCV阀关闭，HC气体通过吸附管进入炭罐被活性炭吸收，活性炭起到过滤作用，使HC气体不能从通气口排出。
（2）炭罐的脱附过程：在发动机运转状态，负压管形成负压，PCV阀开启，HC气体通过脱附管进入气缸进行燃烧。
2.2双向阀油箱盖工作原理（2）双向阀油箱盖工作原理：当车辆行驶时，油箱内产生负压。
当负压大于限值范围时，进气阀打开，保证油箱内压力平衡，不会导致断油。
当吸附管路堵塞，燃油蒸气不能流入炭罐时，随油箱温度升高其内压力就会大幅度提高。
当压力大于限值范围时，压力阀打开，高压卸载，燃油蒸气排放到大气中，保证油箱内压力平衡。
2.3倾倒阀工作原理（1）车不倾倒：车体正常位置时，阀导通，燃油蒸气正常流过倾倒阀。
（2）车辆倾倒：车体倾倒后（倾斜角度>60°），阀关闭，油箱内溢出的燃油不能流过倾倒阀。
燃油蒸发控制系统的基础知识和检测方法
一、微机控制燃油蒸发控制系统的结构与工作原理
燃油蒸发控制系统的作用是防止汽车油箱内蒸发的汽油蒸气排入大气。
它由蒸气回收罐（亦称活性炭罐）、控制电磁阀、蒸气分离阀及相应的蒸气管
道和真空软管等组成。
蒸气分离阀安装在油箱的顶部，油箱内的汽油蒸气从该阀出口经管道进入蒸气回收罐。
该阀的作用是防止汽车翻倾时油箱内的燃油从蒸气管道中漏出。
蒸气回收罐内充满了活性炭颗粒，故又称为活性炭罐。
活性炭可以吸附汽油蒸气中的汽油分子。
当油箱内的汽油蒸气经蒸气管道进入蒸气回收罐时，蒸气中的汽油分子被活性炭吸附。
蒸气回收罐上方的另一个出口经真空软管与发动机进气歧管相通。
软管中部有一个电磁阀控制管路的通断。
当发动机运转时，如果电磁阀开启，则在进气歧管真空吸力的作用下，新鲜空气将从蒸气回收罐下方进入，经过活性炭后再从蒸气回收罐的出口进入软管的发动机进气歧管，把吸附在活性炭上的汽油分子（重新蒸发的）送入发动机燃烧，使之得到充分利用；蒸气回收罐内的活性炭则随之恢复吸附能力，不会因使用太久而失效。
进入进气歧管的回收燃油蒸气量必须加以控制，以防破坏正常的混合气成分。
这一控制过程由微机根据发动机的水温、转速、节气门开度等运行参数，通过操纵控制电磁阀的开、闭来实现。
在发动机停机或怠速运转时，微机使电磁阀关闭，从油箱中逸出的燃油蒸气被蒸气回收罐中的活性炭吸收。
当发动机以中、高速运转时，微机使电磁阀开启，储存在蒸气回收罐内的汽油蒸气经过真空软管后被吸入发动机。
此时，因为发动机的进气量较大，少量的燃油蒸气不会影响混合气的成分。
二、燃油蒸发控制系统的检测。
