常见塑壳、空气断路器结构和选型

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

筑龙网W W W .Z H U L O N G .C O M万能式低压主断路器、塑料外壳式断路器设计选型北京市住宅建筑设计研究院 朱林根一、 设备选型技术导向（一） 概述低压断路器，原名空气开关、自动开关，现与IEC 等同，国家统一命名为低压断路器系列产品。

从20世纪50年代以来经过全面仿苏、自行设计、更新换代和技术引进以及合资生产等几个阶段，低压断路器国产制造能力大容量额定电流可以生产到5000A；引进产品可供应到6300A，极限分断能力可达120～150kA，三段时间保护及智能化产品的开发。

国内已形成系列生产低压断路器的行业。

我国“六·五”、“七·五”开发设计的万能式断路器conventional circuit－breaker，有DW15、DW16系列；“七·五”后对塑料外壳式断路器moulded case circuit－breaker，低压断路器DZ20系列在Y、J 型基础上又开发了高分断能力的G 型；“八·五”期间继续开发了经济型C 型及无飞弧系列DZ20W 型产品，TM30系列（16～2000A）塑壳式断路器等。

引进技术生产的大容量DW914系列、ME 系列、M（Master Pact）系列、F 系列、AE（1000、1600、2500、3200A）系列等万能式低压断路器；S 系列、Com Pact 系列等塑壳式低压断路器等。

在中国市场销售的有西门子的3WN1（630～6300A）、3WN6系列万能式低压断路器，3VF3～3VF8系列限流塑壳式低压断路器等。

1.常熟开关厂生产的CW1系列智能型万能式断路器用于控制和保护低压配电网络。

一般安装在低压配电柜中作主开关起总保护作用。

其技术性能已达到了国际上同类型产品90年代先进水平。

其主要技术性能如下：（1） 交流额定电流630～5000A；（2） 短路分断能力80～120kA（有效值）；（3） 额定工作电压AC690V 及以下；（4） 具有3极和4极；（5） 抽屉式和固定式；筑龙网W W W .Z H U L O N G .C O M （6） 多种智能控制器，提供不同功能；（7） 执行IEC60947—2、GB 14048.2标准；（8） 污染等级为3级；（9） 断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54。

塑壳断路器选型方法及注意事项一说到塑壳断路器，我想，大家应该非常熟悉了，现在我们的日常生活中，有很多人都选择用这种断路器。

断路器的类型多种多样，但是为什么很多人更倾向于选择塑壳断路器呢?那什么又是塑壳断路器呢?塑壳断路器，顾名思义，一种由塑料为主原料的断电器。

那我们究竟该如何选型?以及我们我们选型时应该注意哪些事项呢?带着这些问题，我们共同来探讨探讨。

一、塑壳断路器的适用范围及用处塑壳断路器广泛适用于额外电压690V，频率50/60Hz，额外电流16至1600A的配电体系或做变压器，电动机，电容器等的维护设备用。

塑壳断路器首要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压维护，也可用于线路及用电设备的不频频转换用。

二、塑壳断路器的选型办法依据负荷的类型：首要分为配电体系及电动机维护用。

依据负荷的容量：挑选塑壳断路器额外电流大于负荷作业电流。

依据短路电流挑选：塑壳断路器额外运转短路分断才能大于线路预期短路电流值。

塑壳断路器的短路分断才能决议了断路器的可靠性，但在确保线路安全性的状况，不用一味寻求高分断性，以形成糟蹋。

塑壳断路器的选型注意事项1、分断才能的不一样塑壳断路器分断才能有两个重要目标：额外运转短路分断才能Ics(按规则的试验程序所规则的条件，包含断路器持续承载其额外电流才能的分断才能)和额外极限短路分断才能Icu(按规则的试验程序所规则的条件，包含断路器持续承载其额外电流才能的分断才能)。

两者的差异在于额外极限短路分断才能是指断路器在分断了出线端三相短路电流后还能够再运转并再分断这一短路电流一次，至于今后是否能正常接通和分断，不予以确保。

而额外运转短路分断才能则需在以上状况下仍能屡次正常分断。

2、断路器间的合作运用单一断路器的挑选直接影响全体配件线路及导线截面的挑选。

需依据体系的全体组成挑选断路器。

以做到线路任一点发生毛病可由相邻上一级断路器消除毛病。

以上便是我要为大家介绍的塑壳断路器的选型方法，以及在选型时应该注意的一些节本事项了，可能不尽详尽，甚至有些小漏洞，但这些都是我的经验之谈，希望以上为大家提供的这些信息都能对大家起到实质性的作用。

塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。

我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。

框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。

而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。

每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。

塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。

在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。

另外在分段能力上，框架断路器要比塑壳断路器高。

在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。

塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。

关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。

正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。

首先，额定电流是选择塑壳断路器的关键因素之一。

额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。

在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。

一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。

其次，额定电压也是选择塑壳断路器的重要考量因素。

额定电压是指断路器能够正常工作的最大电压值。

在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。

断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。

此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。

短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。

在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。

最后，使用环境也是选择塑壳断路器的重要考量因素之一。

不同的使用环境对于塑壳断路器的要求也不同。

例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。

综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。

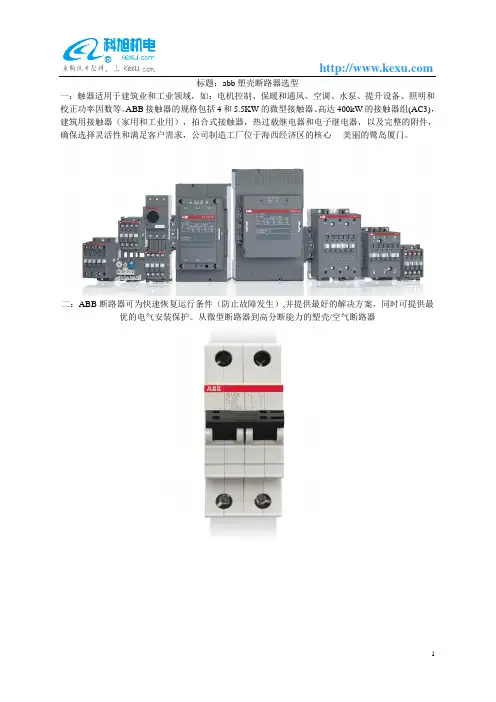

标题：abb塑壳断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

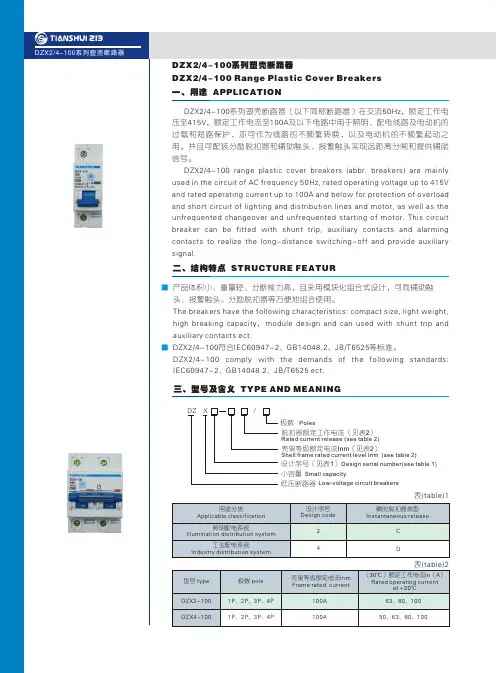

分断能力（见表4） Breaking capacity (as table 4)六、断路器附件 THE ACCESSORIES OF BREAKERSDZX2/4-100系列断路器的电气附件有：辅助触头、报警触头、分励脱扣器、欠压脱扣器和过压脱扣器共5种附件。

附件的相关内容见“DZX2/4系列断路器电气附件。

”DZX2/4-100 range breaker have five kinds of accessories : Auxiliary contact、Alarm contact、Shunt release、Under-voltage release、 Over-voltage release ect.七、外形与安装尺寸 OUTLINE DIMENSIONS AND MOUNTING DIMENSIONS 断路器的外形尺寸、安装尺寸（见图3及表5）The Outline dimensions and mounting dimensions of the breakers (as picture 3 and table 5)型号 type 额定工作电流（A）Rated operating current 极数Ppole 额定工作电压Rated operating voltage 分断能力lcs（A）BreakingcapacityDZX2/4-10050~10012、3、4240V415V10000DZX2-100DZX4-100图()1picture 图()2picture 表(table)4图()3picture a bn x c dfeg c图4.断路器接线端子标志图Picture 4 terminal of the breakers九、订货须知 ORDER REMARK用户订货时必须指明断路器的名称、数量及附件的名称、数量。

Users need attention the entitle type and volume of the breaker and accessories)如：DZX2-100/3P 80A 断路器 6台。

塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。

该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。

塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。

在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。

为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。

它一般采用耐高压的热继电器作为灭弧机构。

由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。

•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。

手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。

电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。

根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。

保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。

（200℃）内。

操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。

自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。

而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。

••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。

按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。

这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。

根据灭弧原理可分为：电弧灭弧室两种类型。

按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。

按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。

塑壳和框架断路器的区别与选用什么是塑壳断路器？什么是框架断路器？想必大部分电气人员都非常熟悉了。

但是如果说到框架断路器与塑壳断路器两者的区别和选用，可能很多电气人员都是只知其一就不知其二的，特别是对于一些电气初学者更是一问三不知了。

我们都知道塑壳式断路器也被称为外壳式断路器。

它是一种端子，由一个塑料外壳包裹内部的连接网络，具有非常低的放电阻，可以防止设备在湿环境中受到潮气或者灰尘影响。

这种断路器的特点是小巧，占用的空间小，而且能够在短时间内释放大量的电流。

另外，塑壳断路器还具有简单安装、低故障概率、可靠性高等优势。

而框架式断路器又称为万能式断路器，能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。

那么塑壳断路器与框架断路器具体是什么区别？两者又如何选用呢？下面本文详细地给大家讲一讲，看完文章希望能给广大电气人员加深对塑壳断路器和框架断路器的了解。

01 什么是框架断路器？框架断路器一般也被称空气断路器或者万能式断路器，主要用于低压配电系统的进线、母联及其它大电流回路的关合。

由触头、灭弧装置、操作机构和脱扣系统、外壳和控制单元构成。

按安装方式可分为固定式和抽屉式两种，固定式外壳采用金属材料，外型尺寸较大，防护等级较低。

抽屉式则采用工程塑料外壳，结构较为紧凑，防护等级高，检修方便。

按保护特性分，框架断路器可分为非选择性（A类）和选择性（B类），B类断路器多采用电子式过电流脱扣器，具有长延时，短延时和瞬时动作保护三段保护特性。

智能型框架断路器内置单片机，具有显示，报警，自检和通信功能，可与工控机组成监控系统。

框架断路器的最大特点是容量大，极限分断能力高和足够的短时耐受电流，如德力西CDW3型断路器的额定电流高达6300A，额定短时耐受电流高达85KA，这使得框架断路器有很好的选择性和稳定性,正是由于这些优秀的特点，使得框架断路器的价格较高。

常见低压断路器的选择这段时间，经常有人来问关于各种类型断路器的型号，比如DW-15系列万能式断路器，由于涉及到一些具体的东西，比如脱扣器的型号，附件选择。

同时也涉及到最基本的尺寸、类型等，所以我觉得掌握一些常见低压断路器型号的选择，十分有意义！要合理的选择，首先需要了其基本分类，框定大范围。

一般来说，低压断路器按灭弧介质分，有空气断路器和真空断路器等；按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。

这里我结合下上海热敏电器开关厂生产的一些产品做具体说明。

DZ5系列塑壳断路器DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10系列塑壳断路器DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12塑料外壳式断路器DZ12-60塑料外壳式断路器的体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v 及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a(100)的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v(400v)及以下，其额定电流至1250a 。

为了满足不同用户需要，现在国内许多断路器生产厂家，对于同一壳架等级额定电流的短路分断能力分为不同级别，例如常熟开关厂CM1—100分为C基本型(25～35kA)、L标准型(35～50kA)、M较高分断型(50～75kA)、H高分断型(85～100kA)。

用户在选用时，要符合断路器的极限短路分断能力，线路预期短路电流就能满足要求，不必人为地加上保险系数，以免造成浪费。

额定运行短路分断能力的值可为额定极限短路分断能力的25％、50％、75％、100％，大多数断路器是50％～75％，极个别的有100％(Ics＝Icu)，如法国施耐德的梅兰日兰公司的NS产品。

5附件功能附件作为断路器功能的派生和补充，为断路器增加了控制手段和扩大保护功能，是断路器不可分割的一个重要部分，主要包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构、外部转动操作手柄等附件。

1)辅助触头主要用于断路器分、合状态显示但无法显示是否故障脱扣，接在断路器的控制电路中，塑壳断路器壳架等级额定电流100为单断点转换触头，225及以上为桥式触头结构，约定发热电流3A；壳架等级额定电流400及以上可装两常开、两常闭，约定发热电流为6A。

2)报警触头主要用于断路器的负载出现过载、短路或欠电压等故障时而自由脱扣。

报警触头的工作电流是：AC380V、0.3A、DC220V、0.15A，一般不会超过1A，而发热电流可以是1～2.5A范围。

3)分励脱扣器是一种远距离操纵分闸的附件，它的电压可与主电路电压无关，分励脱扣器是短时工作制，线圈通电时间一般不能超过1s，否则线圈会烧毁。

塑壳断路器为防止线圈烧毁，在分励脱扣器线圈串联一个微动开关，当分励脱扣器通电，衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电。

避免了线圈烧损情况的产生，当断路器再扣合闸后微动开关重新处于常闭位置。

分励脱扣器有多种控制电压和不同电源频率，可供不同场合，不同电源选用。

常用的塑壳式低压断路器(图)型号及选用低压断路器也称自动开关或自动空气断路器。

它是一种既能作开关用，又具有电路自动保护功能的低压电器。

（1）断路器有三大部分组成：触头和灭弧系统——通断电路的部件各种脱扣器——检测电路异常状态并作出反应，即保护性动作的部件；操作机构和自动脱扣机构——中间联系部件。

（2）图是断路器外型、结构原理图。

结构图中触点2有三对，串联在被保护的三相主电路中。

手动扳动按钮为“合”位置（图中未画出），这时触点2由锁键3保持在闭合状态，锁键3由搭钩4支持着。

要使开关分断时，扳动按钮为“分”位置（图中未画出），搭钩4被杠杆7顶开（搭钩可绕轴5转动），触点2就被弹簧1拉开，电路分断。

自动开关的自动分断，是由电磁脱扣器6、欠压脱扣器11和热脱扣器12使搭钩4被杠杆7顶开而完成的。

电磁脱扣器6的线圈和主电路串联，当线路工作正常时，所产生的电磁吸力不能将衔铁8吸合，只有当电路发生短路或产生很大的过电流时，电磁吸力才能将衔铁8吸合,撞击杠杆7，顶开搭钩4，使触点2断开，从而将电路分断。

欠压脱扣器11的线圈并联在主电路上，当线路电压正常时，欠压脱扣器产生的电磁吸力能够克服弹簧9的拉力而将衔铁10吸合，如果线路电压降到某一值以下，电磁吸力小于弹簧9的拉力，衔铁10被弹簧9拉开，衔铁撞击杠杆7使搭钩顶开，则触点2分断电路。

当线路发生过载时，过载电流通过热脱扣器的发热元件13而使双金属片12受热弯曲，于是撞杆7顶开搭钩，使触点断开，从而起到过载保护作用。

根据不同的用途，自动开关可配备不同的脱扣器。

（3）按结构分类自动开关有万能式（框架式）和塑料外壳式（装置式）两种。

控制线路中常用塑壳式自动开关作为电源引入开关或作为控制和保护不频繁起动、停止的电动机开关，以及用于宾馆、机场、车站等大型建筑的照明电路。

其操作方式多为手动，主要有扳动式和按钮式两种。

万能式（框架式）主要用于供配电系统。

自动开关与刀开关和熔断器相比，具有以下优点：结构紧凑，安装方便，操作安全，而且在进行短路保护时，由于用电磁脱扣器将电源同时切断，避免了电动机缺相运行的可能。

断路器结构、工作及原理低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。

在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。

断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DwZ型限流式断路器等。

框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。

一、断路器的结构和工作断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

下图是断路器工作原理示意图及图形符号。

断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。

当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。

分励脱扣器则作为远距离控制分断电路之用。

过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时,过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。

热脱扣器用于线路的过负荷保护，工作原理和热继电器相同。

失压(欠电压)脱扣器用于失压保护，如图所示，失压脱扣器的线圈直接接在电源上，处于吸合状态，断路器可以正常合闸；当停电或电压很低时，失压脱扣器的吸力小于弹簧的反力，弹簧使动铁心向上使挂钩脱扣，实现短路器的跳闸功能。

分励脱扣器用于远方跳闸，当在远方按下按钮时，分励脱扣器得电产生电磁力，使其脱扣跳闸。

不同断路器的保护是不同的，使用时应根据需要选用。

在图形符号中也可以标注其保护方式，如图所示，断路器图形符号中标注了失压、过负荷、过电流3种保护方式。

二、低压断路器选择原理低压断路器的选择应从以下几方面考虑：(1)断路器类型的选择：应根据使用场合和保护要求来选择。
