建筑工程施工测量施工方案、方法及技术措施.docx1. 建筑工程施工测量施工方案、方法及技术措施1.1 施工测量的目的与意义建筑工程施工测量是指根据设计图纸和施工要求,通过对地形地貌、建筑物的尺寸、位置、形状等进行精确测量,为施工过程提供准确的基础数据和参考依据。
施工测量的目的是保证施工质量,确保施工过程与设计要求的一致性,并提供合理的施工方案。
1.2 测量仪器设备在建筑工程施工测量中常用的测量仪器设备包括全站仪、经纬仪、水准仪、测距仪、测深仪等。
这些仪器设备可以对建筑物的尺寸、位置、形状等进行准确测量,并能提供实时数据反馈。
1.3 测量方法建筑工程施工测量的方法包括传统测量方法和现代测量方法。
传统测量方法包括直尺测量、经纬仪测量和水准仪测量等。
现代测量方法包括全站仪测量、激光测距等。
根据具体的测量需求和施工要求,可以选择适合的测量方法。
1.4 施工测量技术措施为保证施工测量的准确性和可靠性,需要采取一系列技术措施。
首先,需要对测量仪器设备进行定期维护和校准,确保其工作正常。
其次,需要根据测量要求和工程特点进行测量点的设置和测量网的建立。
此外,还需要对测量数据进行质量控制和信息处理,确保施工过程中获得准确的测量数据。
1.5 附件本文档涉及的附件包括施工测量图纸、建筑物尺寸测量表格、测量仪器设备检修记录等。
1.6 法律名词及注释- 施工测量:指根据设计图纸和施工要求,通过对地形地貌、建筑物的尺寸、位置、形状等进行精确测量。
- 测量仪器设备:指用于测量建筑物尺寸、位置、形状等的仪器和设备,常见的有全站仪、经纬仪、水准仪、测距仪等。
- 传统测量方法:指以直尺和经纬仪等传统测量工具进行测量的方法。
- 现代测量方法:指以全站仪和激光测距等现代测量仪器进行测量的方法。
2. 建筑工程施工测量施工方案、方法及技术措施1. 目的与意义1.1 目的本文档旨在制定建筑工程施工测量方案,确保施工过程准确、高效,并保证施工质量与设计要求的一致性。
施工测量技术方案,完整版.doc范本1:施工测量技术方案一、引言本文档旨在提供施工测量技术方案,以确保施工过程中测量工作的准确性和可靠性。
该技术方案将包括以下几个方面的内容:测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。
二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量,以保证建筑结构的质量和稳定性。
具体的测量目的包括但不限于:地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。
三、测量方法根据测量目的和实际情况,确定适用的测量方法。
常用的测量方法包括:全站仪测量、电子经纬仪测量、水准测量、GPS测量等。
根据具体的测量,选择合适的测量方法。
四、测量设备及工具根据测量方法的选择,确定需要使用的测量设备及工具。
常用的测量设备包括:全站仪、电子经纬仪、水准仪、GPS接收器等;常用的测量工具包括:测距仪、测角仪、水平仪等。
根据实际情况和测量要求,确定使用的测量设备及工具。
五、测量范围和精度要求根据实际情况和测量目的,确定测量范围和精度要求。
测量范围包括:地表标高范围、建筑物尺寸范围等;测量精度要求包括:高程精度、平面精度、角度精度等。
根据具体的测量要求,确定测量范围和精度要求。
六、测量过程根据测量范围和精度要求,制定详细的测量方案,包括测量点的设置、测量点的标志、测量过程的记录等。
按照测量方案,进行测量过程的实施,保证测量的准确性和可靠性。
七、数据处理和报告对测量所得到的数据进行处理和分析,得到最终的测量结果。
根据实际情况和需求,编制测量报告,包括测量数据的整理、分析和总结。
确保测量结果的准确和可读性。
八、附件本文档涉及的附件包括但不限于:测量方案示意图、测量记录表格、测量报告样本等。
九、法律名词及注释1、施工测量:指在施工工程中进行的各项测量活动,包括地表标高测量、建筑物尺寸测量等。
2、全站仪:一种测量仪器,能够自动进行垂直角、水平角和斜距的测量。
桥梁施工测量方案(完整版)(一)引言概述:桥梁施工测量方案是指在桥梁建设过程中,为确保桥梁施工质量和安全,采取的各项测量措施和方法。
本文将从五个方面对桥梁施工测量方案进行详细阐述,包括:测量前期准备工作、地面控制测量、基础施工测量、桥梁结构施工测量、桥面铺装施工测量。
正文内容:一、测量前期准备工作1. 了解桥梁设计方案,熟悉桥梁的建设要求和施工规范。
2. 制定测量计划和测量任务书,明确测量目标和测量方法。
3. 选派专业的测量人员参与施工测量工作。
4. 准备必要的测量设备和工具,包括全站仪、水准仪、测量尺等。
5. 建立测量基准点,确定坐标系和控制点。
二、地面控制测量1. 进行现场环境勘测,确定测量的范围和条件。
2. 建立基准点,进行平面和高程控制测量。
3. 定期检查基准点的稳定性,确保测量数据的准确性。
4. 进行必要的地形测量,包括地形剖面和地形图制作。
5. 编制测量图件和测量报告,为后续的施工工作提供依据。
三、基础施工测量1. 进行桩位测量,确定桩点的位置和高程。
2. 进行基础的放线测量,确保基础的水平度和垂直度。
3. 进行桥墩的放线测量,确定桥墩的位置和高程。
4. 检查测量数据的准确性,确保基础施工的精度。
5. 编制基础施工测量报告,记录测量过程和结果。
四、桥梁结构施工测量1. 进行墩台的放样测量,确定墩台的尺寸和位置。
2. 进行梁段的放样测量,确定梁段的长度和位置。
3. 检查墩台和梁段的尺寸精度,确保结构安全。
4. 进行桥梁轴线的测量,确定桥梁的几何形状。
5. 编制桥梁结构施工测量报告,整理测量数据和结果。
五、桥面铺装施工测量1. 进行桥面的转角测量,确定桥面的布设方向。
2. 进行桥面的坡度测量,确保桥面的排水畅通。
3. 进行桥面的打线测量,确定桥面的水平度。
4. 检查桥面铺装材料的厚度和质量,确保施工质量。
5. 编制桥面铺装施工测量报告,记录施工过程和结果。
总结:桥梁施工测量方案是确保桥梁施工质量和安全的关键一环。
施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。
施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据,以确保工程质量和进度的达标。
二、测量准备工作1.了解工程设计图纸,熟悉工程的特点和要求。
2.配置测量仪器和设备,包括全站仪、水平仪、测量杆等。
3.培训测量人员,确保所有参与测量的人员具备相关测量知识和技能。
三、土方工程测量1.建立起点和基准点,按照设计要求进行土方开挖和填方的测量。
2.使用全站仪进行地形地貌测量,测量工程区域内的地面高度和坡度。
3.根据设计要求进行土方开挖和填方的测量,确保土方工程满足设计要求。
四、混凝土工程测量1.对混凝土结构进行测量,包括柱、梁、墙等的尺寸和位置测量。
2.使用全站仪进行混凝土浇筑前的测量,确保混凝土结构的准确位置和尺寸。
3.对混凝土结构进行垂直度和水平度的测量,以确保结构的垂直性和水平性。
五、金属结构工程测量1.对金属结构进行测量,包括钢梁、钢柱等的尺寸和位置测量。
2.使用全站仪进行金属结构安装前的测量,确保金属结构的准确安装位置和尺寸。
3.对金属结构进行垂直度和水平度的测量,以确保结构的垂直性和水平性。
六、安全措施1.测量人员必须全程佩戴个人防护装备,包括安全帽、防护鞋、防护手套等。
2.在使用测量仪器过程中,要确保周围无障碍物,以避免仪器的损坏和人员的伤害。
3.测量人员必须具备基本的安全知识,能够正确使用测量仪器,并及时发现和排除测量中的安全隐患。
七、质量控制1.对测量结果进行校核,确保测量的准确性和可靠性。
2.定期对测量仪器进行校验和维护,确保仪器的工作正常。
3.各测量阶段的测量结果需要及时记录和保存,以备后续工作的参考和分析。
八、施工测量报告1.编制施工测量工程报告,包括测量阶段的测量数据和测量结果的分析。
2.将施工测量报告提交给工程监理单位和施工单位,作为工程进度和质量的依据。
工程施工测量施工方案第一节现场交接我公司若能有幸中标,在要求时间内与建设单位进行现场交接,派有关人员进驻施工现场,就**文化广场室外景观工程广场铺装标段内功能场所、临界点进行围墙隔离,重点对各控制点、控制线、标高等进行复核,对施工现场进行规划、布置建设,以使整个现场能满足“双标化”工地标准的要求。
第二节工程测量总体设想1、首先利用全站仪对建设单位提供的各控制点、控制线、标高等进行复核。
2、建立现场一级测量控制网:以提供的各控制点、控制线、标高为依据,分别在中心广场区、河滨区DEF 区块和河滨区ABCG 区块各设置一个通视良好的测量一级控制桩,把全场的坐标值和高程值分别引测到三个测量一级控制桩上。
3、通过测设好的测量一级控制桩,用全站仪按照设计提供的各分区块平面定位图,把设计提供的各区块二级测量定位原点桩测设好,并把高程引测到各区块二级测量定位原点桩上。
4、复核各个测量一级控制桩和各区块二级测量定位原点桩的坐标和高程,确保符合设计要求,高程和位置正确。
在测量记录上标注点号、高程,并绘制有关点号的平面示意图,自检合格后报监理验收。
5、用全站仪通过测量一级控制桩,结合总图和各区块平面图中定位的尺寸数据,测出各区块之间和高差变化处节点、交接线的准确位置和高程。
6、用经纬仪通过各区块二级测量定位原点桩,利用“直角坐标法”,验证各区块之间和高差变化处节点、交接线的位置和高程定位的准确性,并进行各自区块内的最终定位及各条轴线的控制,在此基础上指导现场更详细的定位及轴线、标高的控制施工。
7、水准仪采用常规的往返“二等精密水准”测量,控制各区块内的所有高程。
第三节测量仪器的选用参照现场试验设备进场计划表,现场配备拓普康GTS-225 全站仪1 台、J2 经纬仪2 台和DS3 水准仪5 套。
使用时按需选用。
第四节平面轴线和高程控制测量一、基准控制网设置原则1、基准轴线控制网的设置以业主提供的规划地界基准点及设计总平面图为依据,其轴线控制网基准点精度应控制在5 ㎜以内。
施工测量方案及技术措施1.施工测量方案及技术措施一、前期准备工作1、施工测量的目的和重要性2、施工测量的工作内容和要求3、施工测量的工具和设备准备二、基础测量1、地面测量的方法和步骤2、地下管线的测量和定位3、基坑开挖的测量和控制三、结构测量1、结构定位和控制的方法2、墙体、梁柱的水平垂直测量3、悬挑结构的测量和控制四、设备安装测量1、设备安装前的准备工作2、设备的水平和垂直测量3、设备水平面的调整和校正五、成果验收与记录1、成果测量结果的验收标准和方法2、测量结果的记录和整理3、测量数据的汇总和分析附件:1、施工测量的工具和设备清单2、基础测量图3、结构测量图4、设备安装测量图5、成果测量记录表法律名词及注释:1、《建筑法》:指中华人民共和国建筑法2、《测绘法》:指中华人民共和国测绘法3、《施工合同法》:指中华人民共和国施工合同法4、《安全生产法》:指中华人民共和国安全生产法5、《工程验收规范》:指国家标准GB50300-2013《建筑工程验收规范》2.施工测量方案及技术措施一、施工测量的目的和意义1、测量方案的编制目的2、施工测量的重要性和意义3、施工测量对工程质量的影响二、施工测量的工作内容和要求1、测量工作的内容范围和划分2、测量数据的精度和可靠性要求3、测量工作的时间节点和协调要求三、测量方法和技术1、地面测量的方法和工具2、高程测量的方法和仪器3、平面测量的方法和仪器四、测量管理措施1、施工测量的组织和协调2、测量工作的质量控制3、测量数据的处理和分析五、施工测量安全措施1、测量现场的安全规范和要求2、测量设备的安全使用和保护措施3、紧急情况的应急措施和预案六、质量验收和记录1、测量成果的质量验收标准和方法2、测量结果的记录和报告要求3、测量数据的归档和管理附件:1、施工测量方案编制流程图2、地面测量工具和设备清单3、测量数据处理软件说明书法律名词及注释:1、《建筑法》:指中华人民共和国建筑法2、《测绘法》:指中华人民共和国测绘法3、《施工合同法》:指中华人民共和国施工合同法4、《安全生产法》:指中华人民共和国安全生产法5、《工程质量验收规范》:指国家标准GB50300-2013《建筑工程质量验收规范》。
施工测量方案范文在施工过程中,测量是一项非常重要的工作。
它不仅涉及到测量施工的尺寸和位置,还可以确保施工过程的准确性和质量。
因此,制定一套科学合理的施工测量方案至关重要。
本文将介绍一个施工测量方案,包括测量方法、测量仪器的选择和应用、测量控制和验收等内容。
一、测量方法1.直接测量法:采用刻度尺、测深尺或其他直接测量工具,直接从测量对象上读取尺寸或深度。
2.间接测量法:采用几何原理和测量工具,通过测量一些与测量对象有固定关系的尺寸,再结合计算方法求得测量对象的尺寸。
二、测量仪器的选择和应用1.全站仪:适用于大地测量和工程测量,可测量水平角、垂直角和斜距,并能进行高程测量。
2.水准仪:适用于高程测量和控制,能够测量不同地点的高差。
3.测距仪:适用于线路测量和大地测量,能够快速测量出两个点之间的距离。
4.激光测距仪:适用于室内距离测量和放样工作,能够精确测量出两个点之间的距离。
三、测量控制1.确定测量基准:在工程测量中,必须要有一个确定的基准点,用来进行测量控制和计算。
一般选取现场固定的建筑物或地貌特征作为基准点。
2.建立控制网:通过设置一定数量的控制点,以方便后续进行测量工作,并保证测量的准确性和可靠性。
3.布设测量点:根据施工图纸确定需要测量的点位,并通过测量仪器进行测量和标记,以备后续的施工操作。
4.记录和处理数据:在测量过程中,需要记录和处理所得的数据,包括水平角、垂直角、斜距和高程等数据,以方便后续的测量和计算。
四、验收1.测量数据的比对和分析:对测量数据进行比对和分析,确保其准确性和可靠性,并尽量减小误差。
2.测量结果的检查和核实:对测量结果进行检查和核实,与设计图纸和规范进行比对,确保达到预期的测量结果。
3.编制测量报告:根据测量结果编制测量报告,包括测量图纸、数据表格和说明,以供相关人员查阅和使用。
施工测量方案是施工过程中的一个重要环节,它直接影响到施工质量和进度。
因此,在制定施工测量方案时,需要充分考虑工程的特点和波动因素,选择合适的测量仪器和方法,确保测量数据的准确性和可靠性,并通过验收来保证施工的准确性和质量。

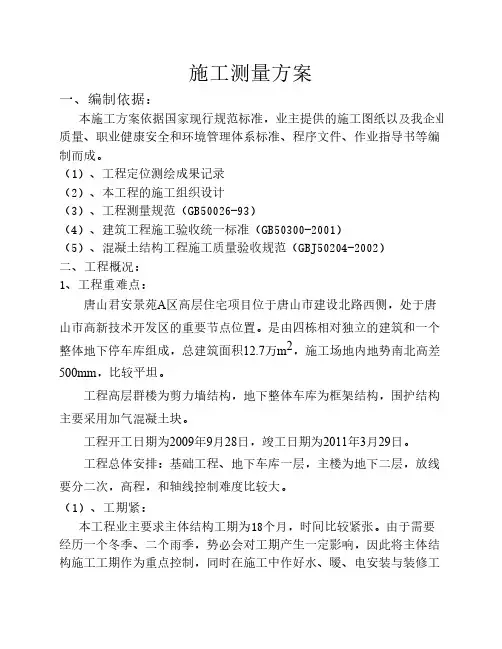

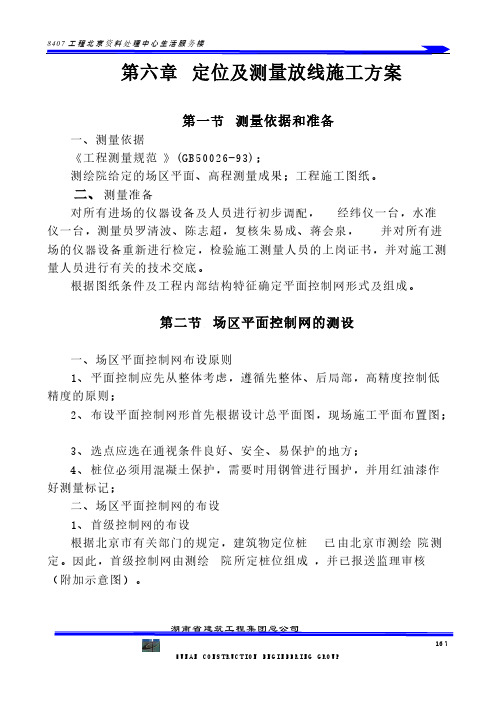

施工测量方案一、编制依据:本施工方案依据国家现行规范标准,业主提供的施工图纸以及我企业质量、职业健康安全和环境管理体系标准、程序文件、作业指导书等编制而成。
(1)、工程定位测绘成果记录(2)、本工程的施工组织设计(3)、工程测量规范(GB50026-93)(4)、建筑工程施工验收统一标准(GB50300-2001)(5)、混凝土结构工程施工质量验收规范(GBJ50204-2002)二、工程概况:1、工程重难点:唐山君安景苑A区高层住宅项目位于唐山市建设北路西侧,处于唐山市高新技术开发区的重要节点位置。
是由四栋相对独立的建筑和一个整体地下停车库组成,总建筑面积12.7万m2,施工场地内地势南北高差500mm,比较平坦。
工程高层群楼为剪力墙结构,地下整体车库为框架结构,围护结构主要采用加气混凝土块。
工程开工日期为2009年9月28日,竣工日期为2011年3月29日。
工程总体安排:基础工程、地下车库一层,主楼为地下二层,放线要分二次,高程,和轴线控制难度比较大。
(1)、工期紧:本工程业主要求主体结构工期为18个月,时间比较紧张。
由于需要经历一个冬季、二个雨季,势必会对工期产生一定影响,因此将主体结构施工工期作为重点控制,同时在施工中作好水、暧、电安装与装修工程的交叉施工,通过合理有效的组织人、材、物的投入,精细科学地对工程施工进行部署、组织、协调,以确保工期提前完成。
(2)、质量标准高本工程质量目标唐山合格工程。
质量控制将成为本工程又一个控制重点。
(3)、冬季及夏季高温天气的影响施工总工期内有一个雨季二个冬季,要求合理安排施工,尽量将季节对施工的影响减少。
2、专业特点:本工程由于工期紧、质量标准高等因素的影响,施工放线,特别是顶板放线可能会与砼养护发生冲突,需要在施工中加强协调,作好交叉施工的配合是关键。
三、施工布署:1、测量准备工作:工程开工前,对场区坐标点、水准点进行全面复查,复查后报业主和设计批准认可。

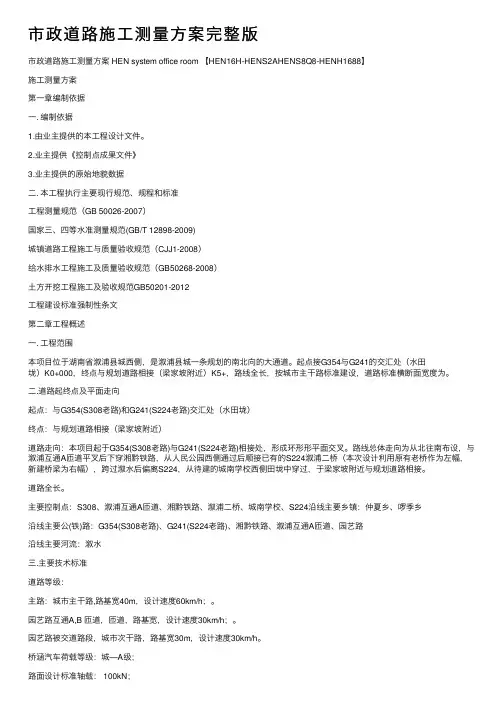

市政道路施⼯测量⽅案完整版市政道路施⼯测量⽅案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】施⼯测量⽅案第⼀章编制依据⼀. 编制依据1.由业主提供的本⼯程设计⽂件。
2.业主提供《控制点成果⽂件》3.业主提供的原始地貌数据⼆. 本⼯程执⾏主要现⾏规范、规程和标准⼯程测量规范(GB 50026-2007)国家三、四等⽔准测量规范(GB/T 12898-2009)城镇道路⼯程施⼯与质量验收规范(CJJ1-2008)给⽔排⽔⼯程施⼯及质量验收规范(GB50268-2008)⼟⽅开挖⼯程施⼯及验收规范GB50201-2012⼯程建设标准强制性条⽂第⼆章⼯程概述⼀. ⼯程范围本项⽬位于湖南省溆浦县城西侧,是溆浦县城⼀条规划的南北向的⼤通道。
起点接G354与G241的交汇处(⽔⽥垅)K0+000,终点与规划道路相接(梁家坡附近)K5+,路线全长,按城市主⼲路标准建设,道路标准横断⾯宽度为。
⼆.道路起终点及平⾯⾛向起点:与G354(S308⽼路)和G241(S224⽼路)交汇处(⽔⽥垅)终点:与规划道路相接(梁家坡附近)道路⾛向:本项⽬起于G354(S308⽼路)与G241(S224⽼路)相接处,形成环形形平⾯交叉。
路线总体⾛向为从北往南布设,与溆浦互通A匝道平叉后下穿湘黔铁路,从⼈民公园西侧通过后顺接已有的S224溆浦⼆桥(本次设计利⽤原有⽼桥作为左幅,新建桥梁为右幅),跨过溆⽔后偏离S224,从待建的城南学校西侧⽥垅中穿过,于梁家坡附近与规划道路相接。
道路全长。
主要控制点:S308、溆浦互通A匝道、湘黔铁路、溆浦⼆桥、城南学校、S224沿线主要乡镇:仲夏乡、啰季乡沿线主要公(铁)路:G354(S308⽼路)、G241(S224⽼路)、湘黔铁路、溆浦互通A匝道、园艺路沿线主要河流:溆⽔三.主要技术标准道路等级:主路:城市主⼲路,路基宽40m,设计速度60km/h;。
桥梁施工测量方案桥梁施工测量方案1. 引言本文档旨在详细描述桥梁施工测量方案,为桥梁施工项目提供指导和参考。
本方案包括了测量前的准备工作、桥梁测量的具体步骤和方法、数据处理与分析等内容。
2. 测量前准备工作2.1 确定测量目的和要求2.2 确定测量基准和控制点2.3 编制测量任务书和作业指导书2.4 准备测量设备和仪器3. 桥梁测量步骤和方法3.1 基本测量3.1.1 桥梁主体结构的测量3.1.2 桥台和墩身的测量3.1.3 桥面和侧栏的测量3.2 垂直度测量3.2.1 竖直度测量3.2.2 垂直位移测量3.3 水平度测量3.3.1 水平面测量3.3.2 水平位移测量3.4 尺寸测量3.4.1 桥梁宽度测量3.4.2 桥梁高度测量3.4.3 桥梁长度测量4. 数据处理与分析4.1 数据采集和整理4.2 数据处理和计算4.3 数据质量控制4.4 数据分析和评估5. 结果与报告在桥梁施工测量方案完成后,应对测量结果进行整理和分析,并形成测量报告,包括测量数据、图表、结果分析和建议等内容。
6. 附件本文档所涉及附件如下:- 测量任务书和作业指导书范本- 桥梁测量设备和仪器清单- 测量数据表格模板7. 法律名词及注释7.1 监理工程师:指由法律、法规或者合同规定的对工程实施监察和管理的专业人员。
7.2 施工单位:指承担具体工程施工任务的企事业单位、个体工商户、合作社和个人。
7.3 测量基准点:参预测量的基准点,用于确定测量起点和标定测量仪器的参考点。
土石方测量方案(DOC)土石方测量方案1. 引言本文档旨在提供土石方测量方案的详细步骤和流程,以确保土石方工程在规定的时间范围内高质量地完成。
本文档适用于土石方工程的测量人员和相关工作人员。
2. 土石方测量前准备2.1. 测量前准备工作的目的2.1.1. 确定测量任务的具体要求和目标。
2.1.2. 收集和审核相关的设计文件和资料。
2.1.3. 确定测量所需的设备和工具以及人员配置。
2.2. 测量前准备工作的步骤2.2.1. 与设计人员和施工人员进行沟通,明确测量任务的要求和目标。
2.2.2. 收集和审核设计文件和资料,包括设计图纸、工程说明书等。
2.2.3. 梳理测量所需的设备和工具清单,并进行检查和维护。
2.2.4. 确定测量人员的配置和任务分工。
3. 土石方测量工作流程3.1. 测量控制点设置3.1.1. 根据设计要求和测量任务,在工程现场设置测量控制点。
3.1.2. 使用全站仪、测量绳等测量仪器进行控制点的测量和标记。
3.1.3. 对控制点进行测量精度的验证。
3.2. 土石方测量工作3.2.1. 进行土石方体积的测量和计算,包括挖方和填方。
3.2.2. 采用全站仪和测量绳等测量仪器进行土石方测量。
3.2.3. 对测量结果进行数据处理和分析,确保测量的准确性和可靠性。
3.3. 测量数据的记录与报告3.3.1. 将土石方测量数据进行详细记录,包括测量日期、地点、控制点坐标等。
3.3.2. 制作土石方测量报告,包括数据汇总、图表和分析结果等。
3.3.3. 将土石方测量报告提交给相关部门和人员,用于工程进展的监控和评估。
4. 附件本文档所涉及附件如下:- 设计图纸及工程说明书- 测量控制点坐标表- 土石方测量数据记录表- 土石方测量报告样例5. 法律名词及注释- 土石方工程:指挖方、填方以及土石方工程量计算等相关工程。
- 全站仪:一种用于测量地面坐标和高度的测量仪器。
- 测量控制点:用于控制测量精度和提供参考的固定点位。
一、项目背景某城市道路工程项目,全长5公里,宽50米,为城市主干道。
项目总投资约2亿元人民币,施工周期为两年。
本项目涉及道路、桥梁、涵洞、排水等工程,施工难度较大。
为确保工程顺利进行,提高施工质量,本项目对施工测量进行了严格控制。
二、测量任务1. 控制测量:包括平面控制测量和高程控制测量,确保道路中心线、路基边缘线、桥梁墩柱等位置的精度。
2. 地形图测绘:根据设计要求,实地测量道路附近的带状地形图,为施工提供依据。
3. 中线测量:按照设计要求将道路位置测设于实地,确保道路中心线准确无误。
4. 纵、横断面图测绘:测定道路中心线方向和垂直于中心线方向的地面高低起伏情况,并绘制纵、横断面图。
5. 施工测量:按照设计要求和施工进度及时放样各种桩点作为施工依据。
三、测量方法及过程1. 控制测量(1)平面控制测量:采用GPS定位技术,布设平面控制网,确保控制点精度达到毫米级。
(2)高程控制测量:采用水准测量方法,布设高程控制网,确保高程点精度达到毫米级。
2. 地形图测绘(1)采用全站仪进行实地测量,收集道路附近的带状地形数据。
(2)利用测量软件进行数据处理,生成地形图。
3. 中线测量(1)根据设计图纸,确定道路中心线位置。
(2)利用全站仪进行实地放样,确保道路中心线准确无误。
4. 纵、横断面图测绘(1)利用全站仪进行实地测量,收集道路中心线方向和垂直于中心线方向的地面高低起伏数据。
(2)利用测量软件进行数据处理,生成纵、横断面图。
5. 施工测量(1)根据设计图纸和施工进度,确定放样桩点。
(2)利用全站仪进行实地放样,确保桩点准确无误。
四、测量成果及效果1. 成果本项目施工测量成果包括:平面控制网、高程控制网、地形图、纵、横断面图、放样桩点等。
2. 效果(1)确保了道路中心线、路基边缘线、桥梁墩柱等位置的精度,为施工提供了可靠依据。
(2)为道路工程的设计、施工、验收提供了重要数据。
(3)提高了施工效率,降低了施工成本。
施工测量方案1 工程测量1.1本工程配备经纬仪、水平仪,以满足工程的测量精度及进度要求。
1.2工程的桩号测量定位工作由我队专业测量人员完成。
测量过程中配技术专职人员负责轴线、标高、垂直控制点设定。
1.3本工程定位采用平面坐标测量定位的方法进行。
根据业主在总平面图中提供的红线、测设座标点及定位座标点和有关图纸,根据原点和主控轴线建立区域直角坐标,由原点开始分别依次定出周边轴线最后与原点闭合。
1.4所有轴线控制点必须远离挖土影响,一般为边轴线向外3-5m,以防控制点移位。
2 平面控制2.1施工进场后,对业主提供的原始控制点(水准点、坐标点)进行复核,复核无误后,经监理工程师签字后,设置控制网和高程引测点,进行定位放线。
2.2由布设的施工控制网向线轴线引测,一般20~40米引测一次。
道路段适当增加引测次数,各控制点之间自然接顺。
应对各点坐标进行复测,确保测设精度。
3 技术要求3.1熟识施工图纸,掌握设计意图,严格按照规范规定的程序要求和标准进行精心施测,现场放样做到准确无误。
3.2经纬仪、水平仪等测量仪器,应经常保养和校验,保证测量仪器的完好。
3.3钢尺、盒尺等应进行鉴定误差、温度测定误差的修正,并消除定线误差、钢尺倾斜误差、钢尺对准误差、读数误差等等。
3.4要做到“勤”、“精”、“复”。
1)“勤”,即勤测,每一道工序开始时都要施测,认为必要时可以重测或加密施测。
2)“精”,施测时要精确,技术要熟练,设计和规范的要点要精通,施测方法要先进,措施要可靠。
3)“复”即测量工作要不厌其烦,反复施测,不放过每一个疑点,确保准确无误。
3.5所有外业测量资料,都应有墨水登记,测量完成后,需经监理工程师复核并签字认可。
3.6对于比较重要,要求较高的部位,测量前应针对实际情况,优选出最佳测量方案。
施工测量工程施工方案一、施工前的准备工作1.1 工程概况本次施工测量工程主要包括土方开挖、地基基础、结构施工等内容,总工期为60天。
工程位置位于XX市XX区XX路XX号,总建筑面积为1000平方米,总投资额为100万元。
1.2 施工单位及人员本次施工由XX施工公司承担,施工队伍由一名工程师、两名测量员、三名工人等组成。
1.3 施工设备及材料施工设备包括挖掘机、推土机、混凝土搅拌机等。
施工材料包括水泥、钢筋、砖块等。
1.4 施工范围及标高控制施工范围为建筑物内部,标高控制以设计提供的标高为准。
二、土方开挖工程2.1 土方开挖范围土方开挖范围为建筑物的地基部分,深度根据设计要求确定。
2.2 土方开挖方法采用机器开挖的方式进行土方开挖,根据设计图纸确定开挖的深度和坡度。
2.3 土方开挖质量控制测量员负责对土方开挖的质量进行检查,确保开挖的深度和坡度符合设计要求。
三、地基基础工程3.1 基础施工范围地基基础施工范围为土方开挖后的基础部分,包括桩基础、承台和柱基础等。
3.2 基础施工方法根据设计要求采用混凝土浇筑的方式进行基础施工,测量员负责对混凝土的配比和浇筑质量进行检查。
3.3 基础施工质量控制工程师负责对基础施工的质量进行监督和检查,确保基础施工符合设计要求。
四、结构施工工程4.1 结构施工范围结构施工范围包括建筑物的墙体、楼板、柱子等部分。
4.2 结构施工方法根据设计要求采用砌筑、浇筑等方式进行结构施工,测量员负责对结构施工的尺寸和质量进行检查。
4.3 结构施工质量控制工程师负责对结构施工的质量进行监督和检查,确保结构施工符合设计要求。
五、施工后的收尾工作5.1 清理现场施工结束后,施工队伍负责清理施工现场,清理材料和设备,确保施工现场整洁。
5.2 编制施工总结报告施工结束后,工程师负责编制施工总结报告,总结本次施工的经验和教训,为下次施工提供参考。
以上为本次施工测量工程的施工方案,希朇力的执行。

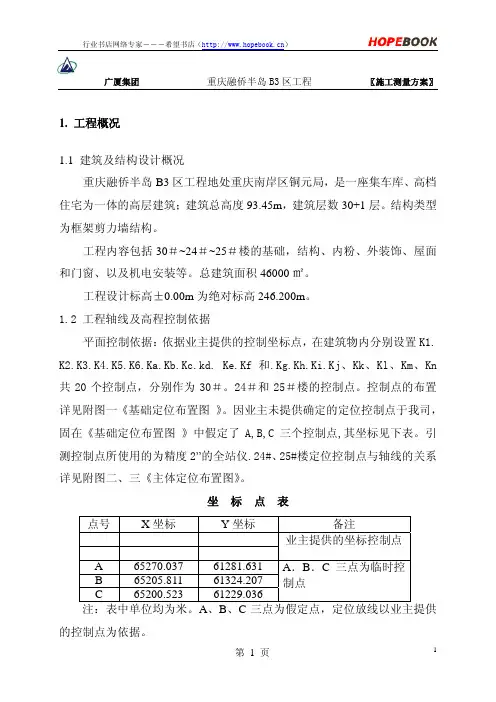

施⼯测量⽅案施⼯测量⽅案第⼀节⼯程概况⼀、⼯程名称:芜湖⽂化公园及其配套项⽬(美丽华⼤剧院、酒店、商住楼)⼆、参建单位:建设单位:安徽恒天⽂化置业有限公司勘探单位:江苏南京地质⼯程勘察院设计单位:上海新华建筑设计有限公司监理单位:上海安正建设管理咨询有限公司承建单位:安徽鲁班建设投资集团有限公司三、⼯程地点:位于九华南路以西,花津南路以东,纬⼆路以南,纬三路以北,地块东侧是奥体中⼼,地块中部与东侧的迎客松⼤道正对。
四、规划⽤地⾯积:规划总⽤地⾯积约193647m2;包括公园及A、B、C三个配套项⽬;其中A地块⾯积约21999m2(使⽤性质:剧院、黄梅戏艺术培训基地);B地块⾯积约12070m2(使⽤性质:⽂化商业、酒店);C地块⾯积约28295m2(使⽤性质:居住);公园⾯积约131283m2。
五、建筑⾯积:A地块剧院:总建筑⾯积51448m2,其中地下12983m2,地上38465m 2,建筑占地⾯积9321m2;B地块酒店:建筑⾯积54817m2,其中地下15175m2,地上39642m2,建筑占地⾯积3542m2;C地块商住楼:由C1、C2、C3、C4、C5、C6座住宅及地下车库、商铺、会所等组成,建筑总⾯积200128m2,其中地下60128m2,地上140000m2【其中住宅⾯积136153m2(C1座地上建筑⾯积28588.4m2,C2座地上建筑⾯积4526m2,C3座地上建筑⾯积28588.4m2,C4座地上建筑⾯积24288.6 m2,C5座地上建筑⾯积24123.12m2,C6座地上建筑⾯积24288.6m2),商业⽹点⾯积1020m2,会所⾯积1587m2,社区居委会296m2,物业管理444 m2,物业其他配套500m2】,建筑占地⾯积7266m2。
D区建筑总⾯积为4899.15m2,其中地下4899.15m2,地上0m2。
六、⼯程特点:1、基础:地基基础设计为甲级,基础采⽤PHC AB500(100)和PHC AB400(95)静压桩,A地块为桩+筏板基础,其余均为筏板基础。
深茂铁路站前III标4工区
(DK160+600-DK169+700)
施工测量方案
编 制 人:
审 核 人:
批 准 人:
中铁港航局集团有限公司深茂铁路III标4工区
二零一五年一月
目录
一、工程概况: 3
二、测量范围: 3
三、编制依据: 4
四、测量人员、测量仪器: 4
五、施工测量工作任务和工程流程 5
六、施工测量管理制度 7
七、设计图纸的复核 10
八、验收标准 11
九、施工放样方法 11
十、测量安全制度 16
一、工程概况:
深茂铁路位于广东省西南沿海地区,东起深圳,西至茂名,北联广州,途经东莞、中山、江门、阳江等市。
其中江门至茂名段为先期建设工程,设计为Ⅰ级双线铁路,旅客列车设计行车速度200km/h,执行客货共线标准,地震动峰值加速度0.05g,地震动反应谱特征周期0.35s,地震基本烈度VI级。
深圳至江门段规划预留。
深茂铁路JmZQ-3标4工区管段位于广东省江门市台山市境内,涉及台城街道和水步镇,起讫里程DK160+600~
DK169+700,全长9115.243m(含断链),总造价约为3.5亿。
工程主要包括梁式特大桥3座,共计3809.17延米,其中桩基24930m(混凝土量21424m3),承台混凝土13223m3,墩台身混凝土19607m3,框架桥3座822.12顶平米;涵洞17座798.53横延米;隧道1座276m;区间路基5段2314.84m,其中挖方46万m3,填方24.6万m3;站场路基(台山站)1座2700m,其中挖方49万m3,填方82万m3;路基附属挡墙11684m3,桩板墙、抗滑桩32112m3,预应力锚索13264m,锚杆12061m,旋喷桩250195m,
CFG桩282183m。
二、测量范围:
本方案的测量使用范围为深茂铁路III标4工区(起止里程
为DK162+700-DK171+800)。
三、编制依据:
1.《铁路工程测量规范》(TB10101-2009 J961-2009);
2.《国家三、四等水准测量规范》(GB12898-2009);
3.《铁路工程卫星定位测量规范》(TB10054-2010);
4.《全球定位系统(GPS)测量规范》(GBT/18314-2010);
5.《高速铁路工程测量规范》(TB10601-2009 J962-2009);
6.设计院交桩资料
7. 控制网复测报告及成果。
四、测量人员、测量仪器:
本工区成立测量队,主要人员名单见下表
主要测量人员信息表
序号姓名性别专业技术职称
1李臻男工程测量助理工程师
2姜剑男工程测量中级测量工
3徐琪男工程测量中级测量工
4周方男工程测量中级测量工
测量使用仪器统计表
序号设备名称规格型号数量标称精度1全站仪中纬ZT8012″
2全站仪中纬ZT8012″
3水准仪中纬ZAL 6321 1.5mm
4水准仪中纬ZAL 6321 1.5mm
5水准仪中纬ZAL 6321 1.5mm
6水准仪中纬ZAL 6321 1.5mm
所有仪器均经测绘仪器计量检定单位鉴定合格,并在有效期内。
可用于本工区相应等级精度要求的测量工作。
五、施工测量工作任务及主要工作内容和工程流程
(一)、测量负责人主要任务职责,具体职责如下:
1、代表工区参加业主、监理单位主持的有关测量方面的工作会议,并将会议内容和精神以书面形式传达到相关单位。
接受项目指挥部发布测量方面工作指令,参加指挥部组织召开测量方面的工作会议。
2、全面管理本工区的测量工作,进行放样、复核、指导;组织并编写测量设计交底。
3、组织施工中间过程测量、贯通测量成果复核工作;组织竣工测量和参加竣工交接工作。
4、负责工区的测量仪器设备保养、标定,测量资料整理与保管,沉降观测资料的测量、上报。
5、并对本工区测量工作定期进行检查,核实。
(二)、测量人员的主要任务职责,具体如下:
1、负责日常施工测量工作,负责精密网控制点的保护工作,按相关测量标准、规范及设计单位提出的精度标准要求,负责施工过程中各阶段的测量放样工作。
2、参加工区经理部组织的各自管段测量设计交底,制定测量方案,点收设计移交的精密控制点,签署交接桩纪要。
3、负责在设计精密控制网基础上根据施工需要加密施工控制点。
4、在复测过程中发现差错资料与现场不符时,应立即书面通知工区经理部工程部,以便及时处理。
5、负责按照相关规定正确保存、使用精密测量成果。
6、接受监理单位的监督管理工作,按监理要求提交相关测量资料。
7、负责各工区测量队测量仪器设备保养、标定,负责加密控制网测量资料的整理与管理。
8、在本标段指挥部统一组织下按要求进行竣工测量。
(三)、测量队测量具体工作如下:
1、路基工程放样测量检验部位:
(1)施工前路基中心坐标及其原地面高程;
(2)施工中路基基底顶面中心坐标及其高程;路基开挖线、边坡、附属工程放样及检查;
(3)施工后路基顶面中心坐标及其高程;
(4)铺轨前线路中心坐标及其高程;
2、桥梁工程放样测量检验部位:
(1)施工前墩台中心位置坐标及其原地面高程;
(2)施工中桥台、承台中心坐标及其高程;桩基、承台、墩身、托盘、支撑垫石的定位、高程测量控制及检查;
(3)架梁前桥台、墩身顶面中心坐标及其高程;连续梁标高的定位,平面位置控制等。
(4)铺轨前线路中心坐标及其高程;
3、涵洞工程放样测量检测部位:
(1)施工前涵洞中心坐标及原地面高程;
(2)施工中涵洞基底顶面中心坐标及其高程;轴线及细部位置放样检查;
(3)施工后涵洞顶面中心坐标及其高程;
(4)填土后涵洞线路路基顶面中心坐标及其高程;
4、站场工程放样测量检验部位:
(1)站场路基工程放样测量按第一项第1条检验;
(2)施工中站场线路中心及道岔中心坐标及其高程;
(3)施工中如有新建站舍、地道、天桥、站台及桥涵等施工项目比照相应建筑(构)物的检验标准项目进行检验;
5、隧道工程放样测量检验部位:
(1).洞内控制点的设置。
(2).隧道洞内断面测量,中线测量。
(3).隧道平面位置测量,高程测量。
(4).隧道贯通测量。
(5).隧道竣工测量。
6、竣工测量:
对竣工测量的内外业工作进行抽查检验。
六、施工测量管理制度
1、 测量工作是技术保证体系的重要组成部分,是建筑企业的基础工作,是实现设计意图、保证工程质量的关键性工作。
2、工区测量人负责测量资料的复核、复测资料的自省、本工区的平差工作,指导各管段的测量工作。
并定期将测量仪器送交有关单位进行检测。
3、负责工区管段内的开工前的复测复核、施工测量工作。
负责路、桥、涵的定线,对构筑物关键部位的施工放样把关,具体内容包括:线路导线点和水准点的布设、桥梁的桩基础测量放样,墩台位控制轴线和各部位的水准高程测量;路基工程原地面的横断面复测及边桩放样。
4、做好线路控制桩橛、导线点和水准点的保护工作,尤其是对桥梁范围内的永久性控制点、水准点的保护。
在控制桩点周围设置有效的防护措施。
施工期间每半年至少应复测一次控制点,季节冻融地区,在冻融以后也应进行复测。
5、与相邻分部、标段接头处必须进行联测,联测时必须超过分界线2~3个控制点,能进行闭合。
做好搭接测量工作。
形成记录存档,对在搭接测量中发现的问题要及时上报指挥部测量负责人,以便能够得到及时处理。
6、严格执行换手复测制度。
所有的测量计算资料必须换手复核。
通过相互间自检避免出现差错。
本项目的重点工程主要是特大桥及隧道放样,要求所有计算资料各分部测量队自身计算复核后还要交指挥部测量复测人进行复核,并形成资料汇总存档。
由指挥部测量负责人组织对现场放样的位置进行抽查或复核。
为确保测量成果质量,对工程项目的关键测量科目必须实行彻底换手测量,一般测量科目应实行一般换手测量。
彻底换手测量,须更换全部测量人员、仪器及计算资料;一般换手测量,须更换观测和计算人员,并做好记录,签署姓名和日期。
7、不得随意修改已批准的精测方案,确有必须修改的条款应陈述充分的理由并报项目指挥部总工同意,需监理单位审批同意的还需报监理单位审批。
8、精密测量项目的测量必须严格按照经过审批的测量技术方案。
