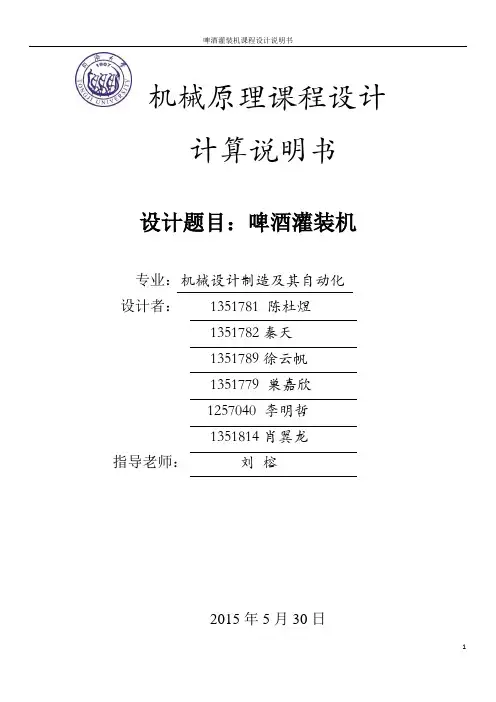

机械原理课程设计计算说明书设计题目：啤酒灌装机专业：机械设计制造及其自动化设计者：1351781 陈杜煜1351782秦天1351789徐云帆1351779 巣嘉欣1257040 李明哲1351814肖翼龙指导老师：**2015年5月30日目录一、设计题目及内容-----------------------------------------------------------------41.1工作原理-----------------------------------------------------------------41.2原始数据及要求--------------------------------------------------------41.3设计任务-----------------------------------------------------------------4二、整机工作运动分析--------------------------------------------------------------52.1 整机结构示意图-------------------------------------------------------------52.2 局部机构运动说明----------------------------------------------------------52.2.1 减速箱装置-----------------------------------------------------------52.2.2 瓶盖拨正装置--------------------------------------------------------62.2.3 压盖装置--------------------------------------------------------------72.2.4 凸轮机构--------------------------------------------------------------82.2.5 圆形轨道装置--------------------------------------------------------92.2.6进瓶装置---------------------------------------------------------------102.3 运动循环图-------------------------------------------------------------------11三、机械运动方案的拟定----------------------------------------------------------123.1 瓶盖拨正装置---------------------------------------------------------------123.2 压盖装置---------------------------------------------------------------------143.3. 旋转装置--------------------------------------------------------------------16四、设计计算及运动图像----------------------------------------------------------174.1 送瓶机构计算---------------------------------------------------------------174.2 瓶盖拨正机构计算---------------------------------------------------------174.3 圆形轨道机构计算---------------------------------------------------------184.4 压盖机构计算----------------------------------------------------------------194.5 凸轮机构计算----------------------------------------------------------------20五、设计心得体会--------------------------------------------------------------------23六、人员分工--------------------------------------------------------------------------25七、主要参考文献--------------------------------------------------------------------26八、附图--------------------------------------------------------------------------------26一、设计题目及内容1.1工作原理由三个三相异步电动机供给运动和动力，分别经三条传动路线传到相应位置。
三者配合协调地安全可靠地完成灌装机封口任务。
三条路线为：1)空啤酒瓶经传送带运到，拨正沿导向槽进入轨道。
酿造好的啤酒经管道输送到灌注口（由电子线路控制灌注流量时间）。
2)轨道内的空酒瓶在一定位置上升，瓶口对准灌注口，压紧、灌注，灌注一定容量后沿轨道再前进到一定位置压气、压盖、封口，沿轨道稳妥送出，完成灌注全过程。
3)瓶盖经漏斗容器送下，拨正使已压好形状的瓶盖口朝下送到压盖封口位置。
1.2 原始数据及要求1)瓶子和盖子均为标准件，电动机为标准产品。
2)三相交流异步电动机选定如图表1所示。
3)4)每次同时灌装6瓶或8瓶。
灌注选用：a圆形导向轨道，转速：2.5～3r/min.b直线导向轨道，线速度：0.28～0.32m/min5)要求输送瓶子的过程、啤酒灌注过程和充气盖压过程三者配合协调、工作可靠，采用的零件已加工制造。
1.3 设计任务1)按生产要求拟定运动循环图2)进行机械送瓶，灌注，充气压盖三条生产路线的机构选型3)机械运动方案的评定与选择4)各路线传动方案的具体拟定5)对传动机构、执行机构进行运动尺寸的设计计算6)画出机械运动方案简图7)编写设计计算说明书二、整机工作运动分析2．1 整机结构示意图（注：三号电机及瓶盖拨正装置将在局部机构说明中展示）2．2 局部机构运动说明2.2.1 减速箱装置2.2.2 瓶盖拨正装置俯视图：正视图：局部轮系示意图：设计说明：该转动系统动力由JO2-31-6电机提供，n1=10r/min。
瓶盖被运送时有两种放置方式：开口朝上以及开口朝下。
此装置是为了将瓶盖拨正，使所有瓶盖开口朝下，以便于压盖。
其中，电动机经减速箱后传动到皮带轮。
传感器可以检测瓶盖的放置方式，当检测到开口朝上的瓶盖通过时，离合器将合上使皮带轮带动与曲柄相连的齿轮转动，时曲柄摇杆机构启动，将瓶盖拨正。
皮带数为2，且间隔为16mm，使瓶盖可以同时放在两根皮带上，曲柄摇杆机构的摇杆放置于两皮带之间，用于拨正瓶盖。
2.2.3 压盖装置设计说明：该转动系统动力由JO2-41-4电机提供，通过轴1接入，n1=7.5r/min。
此压盖装置功能便是对无盖的啤酒瓶进行压盖的一个过程。
啤酒瓶在底部通过旋转机构与传送带一次性进8个瓶，然后通过圆柱凸轮上升至压盖区。
瓶盖通过滑道进入压盖器再进行压杆机构的上下运动完成压盖动作，最后啤酒瓶下降转出此工作区，完成整个过程。
2.2.4 凸轮机构凸轮阔线设计：H=150 R=184 L=1156.1 (单位：mm)该转动系统动力由JO2-41-4电机提供，n11=7.5r/min，负责圆形托盘的同步提升。
整个过程分为四个阶段：入瓶阶段、上升阶段、工作阶段和下降阶段。
入瓶阶段中，凸轮转动，滚子高度保持不变。
当进满八只啤酒瓶后，滚子沿圆柱上的导向槽爬升，带动圆形托盘做竖直向上移动，即为上升阶段。
进行灌注、压气、压盖等动作时，托盘水平位置不变，此为工作阶段。
所有动作完毕后，滚子沿导轨下降，托盘下降，使啤酒瓶脱离灌注口，此为下降阶段。
至此，一个工作周期完成。
2.2.5 圆形轨道装置功能区分布图齿轮分布图设计说明：该转动系统动力由JO2-41-4电机提供，通过轴a接入，na=7.5r/min。
通过定轴轮系系5-8将转速降为1r/min,从而齿轮9转一圈即为啤酒灌装机的一个工作周期。
然后运用不完全齿轮9、10使齿轮10在系统60s周期内，30s的时间不转动，另外30s的时间每隔8s转动2s,共转动3次，并将转动通过轴b带动啤酒灌装机功能区c转动，功能区c分为8个区域对应8个啤酒瓶，每个区域有三个小区域对应灌注、压气、压盖三个动作，故每次转动使功能区旋转1/24圈。
2.2.6 进瓶装置设计说明：该传送系统由JO2-31-4电机提供，通过轴1接入，经过减速箱减速得n1=7.5r/min，轮2与轴1固定所以n2=7.5r/min，φ2=200 通过皮带将动力传送至轮3，φ3=130.43，n3=11.5r/min ,轮3与轮4固定，φ4=200,N4=11.5r/m,而轮5又和轮2通过皮带连接，n5=3r/min，φ5=80.在20s 的传送周期内进瓶传送带刚好能传送8个酒瓶，而灌注部分的圆盘刚好能转完1圈。
2.3运动循环图凸轮工作循环图三、机械运动方案的拟定3.1瓶盖拨正装置：旧方案图俯视图：主视图：左视图：原理：瓶盖压紧前放置呈梯形，利用形状特点对瓶盖进行筛选拨正，使最后滑落到传送带上的瓶盖均为开口朝上。
