管道的设计压力、温度以及试验压力压力容器人管道设计压力的确定原则①管道设计压力不得低于最大工作压力。
②装有安全泄放装置的管道，其设计压力不得低于安全泄放装置的开启压力（或爆破压力）。
③所有与设备相连接的管道，其设计压力应不小于所连接设备的设计压力。
④输送制冷剂、液化气类等沸点低的介质的管道，按阀被关闭或介质不流动时介质可能达到的最大饱和蒸气压力作为设计压力。
⑤管道或管道组成件与超压泄放装置间的通路可能被堵塞或隔断时，设计压力按不低于可能产生的最大工作压力来确定。
⑥工程设计规定需要计算管壁厚度的管道，其“管壁厚度数据表”中所列的计算压力即为该管道的设计压力，与计算压力相对应的工作温度即为该管道的设计温度。
管道设计压力的选取①设有安全阀的压力管道：ｐ≥安全阀开启压力②与未设安全阀的设备相连的压力管道：ｐ≥设备设计压力③离心泵出口管道：ｐ≥泵的关闭压力管道的设计温度管道设计温度Ｔ,系指管道在正常工作过程中，相应设计压力下可能达到的管道材料温度。
工艺系统专业人员根据化工工艺专业提供的正常工作过程中各种工况的工作温度，按“最苛刻条件下的压力温度组合”来选取管道设计温度。
有工艺系统专业提出的管道设计温度可参见以下原则确定。
（１）以传热计算或实测得出的正常工作过程中，介质的最高工作温度下的管壁壁温作为设计温度。
（２）在不便于传热计算或实测管壁温度的情况下，以正常工作过程中介质的最高（或最低）工作温度作为管道设计温度。
①金属管道ａ介质温度小于３８℃的不保温管道，Ｔ＝介质最高温度。
ｂ介质温度不小于３８℃的管道，Ｔ＝９５％×介质最高温度。
ｃ外部保温管道，Ｔ＝介质最高温度。
ｄ内保温管道（用绝热材料衬里），Ｔ＝传热计算管壁温度或试验实测的管壁温度。
ｅ介质温度不大于０℃，Ｔ＝介质最低温度。
②非金属管道及非金属衬里的金属管道ａ无环境温度影响的管道，Ｔ＝介质最高温度。
ｂ安装在环境温度高于介质最高温度的环境中的管道（除已采取防护措施者之外），Ｔ＝环境温度。
管道水压试验安全距离的计算公式
在进行管道水压试验时，为了确保人员和设备的安全，需要计算管道水压试验
的安全距离。
安全距离是指在测试过程中，保持人员和设备远离可能发生爆炸或溢流等危险情况的距离。
计算管道水压试验安全距离的公式如下：
安全距离 =（安全系数 * 压力 * 管道直径）/放射平方根
其中，安全系数是一个经验值，通常取2或3。
压力是指管道水压试验中施加
的压力值，单位为兆帕（MPa）或磅力/平方英寸（PSI），取决于具体的试验标准。
管道直径是指管道的直径，单位取决于具体的管道尺寸标识。
放射平方根是一个数学运算符号，表示计算结果的平方根。
通过使用这个计算公式，可以确定管道水压试验期间需要保持的安全距离，以
防止发生意外事故。
这个公式的目的是为了确保测试过程中的安全性，保护人员和设备免受潜在的危险。
需要注意的是，计算公式提供的是一个基本的安全距离估计值，实际情况可能
因环境条件、测试过程、管道材料等因素而有所不同。
因此，在实际操作中，仍需要根据具体情况进行合理评估和调整，以确保安全。
总结而言，管道水压试验安全距离的计算公式是安全距离 =（安全系数 * 压力
* 管道直径）/放射平方根。
通过使用这个公式，可以确定管道水压试验期间需要
保持的安全距离，以确保人员和设备的安全性。
需要注意，实际情况可能需要根据具体情况进行评估和调整。

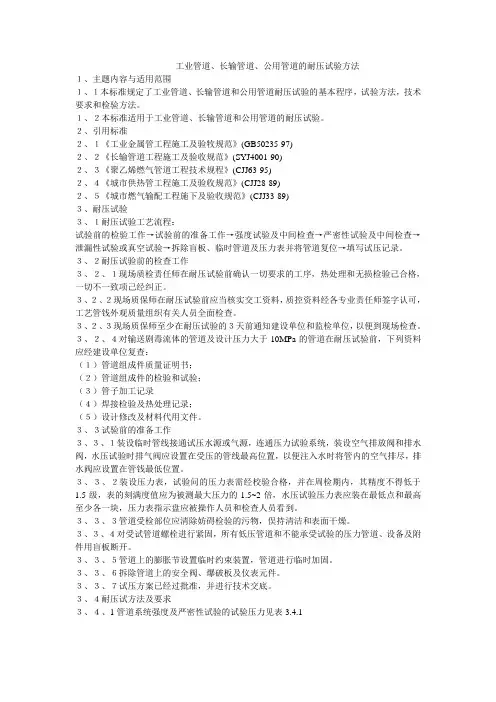

工业管道、长输管道、公用管道的耐压试验方法１、主题内容与适用范围１、１本标准规定了工业管道、长输管道和公用管道耐压试验的基本程序，试验方法，技术要求和检验方法。
１、２本标准适用于工业管道、长输管道和公用管道的耐压试验。
２、引用标准２、１《工业金属管工程施工及验牧规范》(GB50235-97)２、２《长输管道工程施工及验收规范》(SYJ4001-90)２、３《聚乙烯燃气管道工程技术规程》(CJJ63-95)２、４《城市供热管工程施工及验收规范》(CJJ28-89)２、５《城市燃气输配工程施下及验收规范》(CJJ33-89)３、耐压试验３、１耐压试验工艺流程：试验前的检验工作→试验前的准备工作→强度试验及中间检查→严密性试验及中间检查→泄漏性试验或真空试验→拆除盲板、临时管道及压力表并将管道复位→填写试压记录。
３、２耐压试验前的检查工作３、２、１现场质检责任师在耐压试验前确认一切要求的工序，热处理和无损检验己合格，一切不一致项己经纠正。
３、２、２现场质保师在耐压试验前应当核实交工资料，质控资料经各专业责任师签字认可，工艺管钱外观质量组织有关人员全面检查。
３、２、３现场质保师至少在耐压试验的３天前通知建设单位和监检单位，以便到现场检查。
３、２、４对输送剧毒流体的管道及设计压力大于10MPa的管道在耐压试验前，下列资料应经建设单位复查：（１）管道组成件质量证明书；（２）管道组成件的检验和试验；（３）管子加工记录（４）焊接检验及热处理记录；（５）设计修改及材料代用文件。
３、３试验前的准备工作３、３、１装设临时管线接通试压水源或气源，连通压力试验系统，装设空气排放阀和排水阀，水压试验时排气阀应设置在受压的管线最高位置，以便注入水时将管内的空气排尽，排水阀应设置在管钱最低位置。
３、３、２装设压力表，试验问的压力表需经校验合格，并在周检期内，其精度不得低于1.5级，表的刻满度值应为被测最大压力的1.5~2倍，水压试验压力表应装在最低点和最高至少各一块，压力表指示盘应被操作人员和检查人员看到。

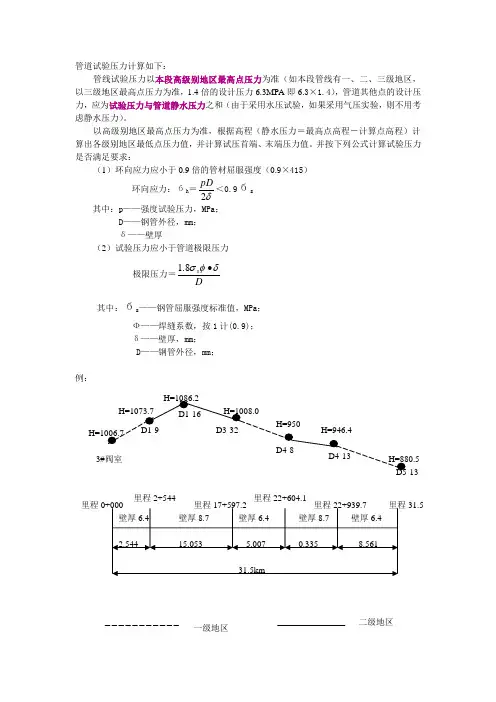

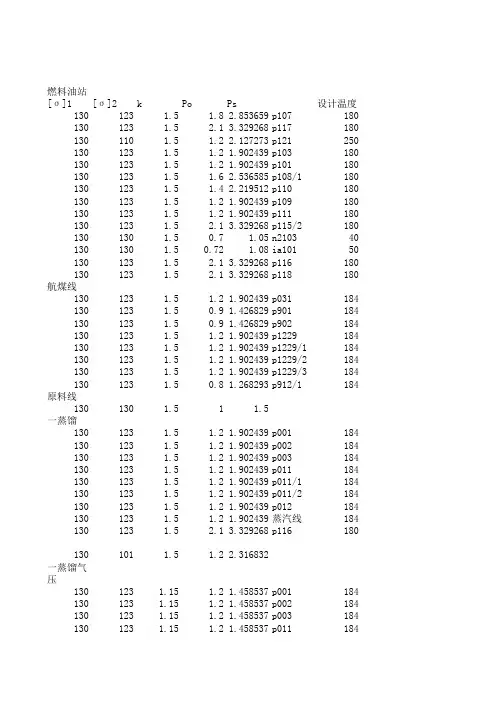

31.5 里程22+604.1 里程2+544 二级地区 一级地区里程管道试验压力计算如下：管线试验压力以本段高级别地区最高点压力为准（如本段管线有一、二、三级地区，以三级地区最高点压力为准，1.4倍的设计压力6.3MPA 即6.3×1.4），管道其他点的设计压力，应为试验压力与管道静水压力之和（由于采用水压试验，如果采用气压实验，则不用考虑静水压力）。
以高级别地区最高点压力为准，根据高程（静水压力＝最高点高程－计算点高程）计算出各级别地区最低点压力值，并计算试压首端、末端压力值。
并按下列公式计算试验压力是否满足要求：（1）环向应力应小于0.9倍的管材屈服强度（0.9×415）环向应力：бh ＝δ2pD ＜0.9бs其中：p ——强度试验压力，MPa ；D ——钢管外径，mm ；δ——壁厚（2）试验压力应小于管道极限压力极限压力＝Ds δφσ∙8.1 其中：бs ——钢管屈服强度标准值，MPa ；Ф——焊缝系数，按1计(0.9)；δ——壁厚，mm ；D ——钢管外径，mm ；例：本段管道以壁厚8.7mm的管段最高点压力为准;H=1086.2 1、壁厚8.7管线最高点D1-16:P=6.3×1.25=7.875MPa2、壁厚8.7管线最低点D4-13：P=7.875+（1086.2-946.4）×0.01=9.273MPa极限压力=5084157.88.1⨯⨯=12.78＞9.273（可以不用计算极限压力，只计算环向应力即可）环向应力：бh=7.82508273 .9⨯⨯=270.7＜415×90℅=373.53、壁厚6.4管线最低点压力D5-13: P=7.875+(1082.6-880.5)=9.135MPa极限压力=5084154.68.1⨯⨯=9.4＞9.135环向应力：бh=4.62508135 .9⨯⨯=362.5＜373.54、试压首端压力P=7.875+(1086.2-1006.7)×0.01=8.67试压末端压力P=9.135。
