以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：冷冻水泵的扬程估算：1.冷水机组阻力:60-100kpa(取100kpa即10m水柱）2.管路阻力：制冷机房,除污器、集水器、分水器及管路等的阻力：50kpa(5m水柱）；取输配侧管路长度250m，其比摩阻200pa/m.则摩擦阻力为:250X200=50000pa=50kpa (5m水柱）考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为50X0。
5=25kpa（2。
5m水柱）统计管路的总阻力为：50+50+25=125kpa（12。
5m水柱）。
3.空调末端装置阻力：20—50kpa(取20kpa即2m水柱）4.调节阀的阻力：40kpa（4m水柱）冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa(28m水柱）冷冻水泵扬程：取10％的安全系数，则扬程H=28。
5X1。
1=31m。
冷却水泵扬程估算：1.冷水机组阻力:60—100kpa（10)2.管路阻力:制冷机房，除污器及管路等的阻力：30kpa取输配侧管路长度100m，其比摩阻200pa/m.则摩擦阻力为：100200=20000pa=20kpa (2m水柱)考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为200。
5=10kpa统计管路的总阻力为:30+20+10=60kpa（6m水柱）3.调节阀的阻力：40kpa冷却水系统的各部分阻力之和为：80+60+40=180kpa(18m水柱）设冷却塔进出水高差为4m，则总阻力和为20m水柱.水泵扬程：取10％的安全系数，则扬程H=20X1.1=22m。
管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。
图6-1-1 直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。
摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。
在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。
通常，高速风管的流动状态也处于过渡区。
只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。
计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中K——风管内壁粗糙度，mm；D——风管直径，mm。
进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。
只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。
线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。
管道阻力损失计算公式
管道阻力损失是流体在管道中经历的机械能损失，由其内的摩擦力，压力损失和间断损失组成。
管道阻力损失的计算公式是：
ΔP = L × 0.109 × (V²/ D4) × (f / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：流体流速，单位是m/s；
D：管道内径，单位是m；
f：管道内摩擦系数；
2g：重力加速度，一般把2g定为9.8。
管道阻力损失计算公式可以帮助我们计算管道中流体的机械能损失，从而更好地控制管道的设计和运行。
管道阻力损失的计算公式可以用于计算水管、汽油管、空气管、蒸汽管等各种流体的阻力损失。
例如，可以用来计算水管中水流的阻力损失，计算公式如下：
ΔP = L × 0.109 × (V²/ D4) × (0.02 / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：水流流速，单位是m/s；
D：管道内径，单位是m；
0.02：水流的摩擦系数；
2g：重力加速度，一般把2g定为9.8。
通过计算管道的阻力损失，我们可以更好地控制管道的运行，从而更有效地利用管道的资源。
管道阻力损失的计算公式实际上是一种能量守恒定律，它也可以用于分析水力学系统中流体的流动特性，从而发现和解决流体流动中的问题。
总之，管道阻力损失计算公式是一个非常有用的工具，可以帮助我们计算管道中流体的机械能损失，更好地控制管道的设计和运行。
管道总阻力损失hw=∑hf＋∑hj，hw—管道的总阻力损失（Pa）；∑hf—管路中各管段的沿程阻力损失之和（Pa）；∑hj—管路中各处局部阻力损失之和（Pa）。
hf=RL、hf—管段的沿程损失（Pa）；R—每米管长的沿程阻力损失，又称比摩阻（Pa／m）；L—管段长度（m），R的值可在水力计算表中查得。
也可以用下式计算，hf=[λ×（L／d）×γ ×(v^2)]÷(2×g)，L—管段长度（m）；d—管径（m）；λ—沿程阻力因数；γ—介质重度（N／m2）；v—断面平均流速（m／s）；g—重力加速度（m／s2）。
管段中各处局部阻力损失hj=[ζ×γ ×(v^2)]÷(2×g)，hj—管段中各处局部阻力损失（Pa）；ζ—管段中各管件的局部阻力因数，可在管件的局部阻力因数表中查得。
（引自《简明管道工手册》．P．56—57）管道压力损失怎么计算其实就是计算管道阻力损失之总和。
管道分为局部阻力和沿程阻力：1、局部阻力是由管道附件(弯头，三通，阀等)形成的，它和局阻系数，动压成正比。
局阻系数可以根据附件种类，开度大小通过查手册得出，动压和流速的平方成正比。
2、沿程阻力是比摩阻乘以管道长度，比摩阻由管道的管径，内壁粗糙度，流体流速确定总之，管道阻力的大小与流体的平均速度、流体的粘度、管道的大小、管道的长度、流体的气液态、管道内壁的光滑度相关。
它的计算复杂、分类繁多，误差也大。
如要弄清它，应学“流体力学”，如难以学懂它，你也可用刘光启著的“化工工艺算图手册”查取。
管道主要损失分为沿程损失和局部损失。
Δh=ΣλL/d*（v²/2g）+Σξv²/2g。
其中的λ和ξ都是系数，这个是需要在手册上查询的。
L-------管路长度。
d-------管道内径。
v-------有效断面上的平均流速，一般v=Q/s，其中Q是流量，S是管道的内截面积。

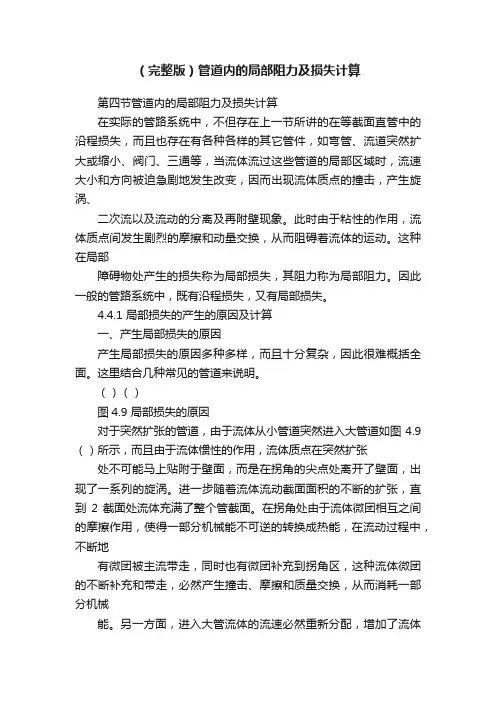

第四节管道内的局部阻力及损失计算在实际的管路系统中，不但存在上一节所讲的在等截面直管中的沿程损失，而且也存在有各种各样的其它管件，如弯管、流道突然扩大或缩小、阀门、三通等，当流体流过这些管道的局部区域时，流速大小和方向被迫急剧地发生改变，因而出现流体质点的撞击，产生旋涡、二次流以及流动的分离及再附壁现象。
此时由于粘性的作用，流体质点间发生剧烈的摩擦和动量交换，从而阻碍着流体的运动。
这种在局部障碍物处产生的损失称为局部损失，其阻力称为局部阻力。
因此一般的管路系统中，既有沿程损失，又有局部损失。
4.4.1 局部损失的产生的原因及计算一、产生局部损失的原因产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。
这里结合几种常见的管道来说明。
（）（）图4.9 局部损失的原因对于突然扩张的管道，由于流体从小管道突然进入大管道如图 4.9 （）所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。
进一步随着流体流动截面面积的不断的扩张，直到 2 截面处流体充满了整个管截面。
在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。
另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。
局部损失就发生在旋涡开始到消失的一段距离上。
图4.9（）给出了弯曲管道的流动。
由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。
在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。
综上所述，碰撞和旋涡是产生局部损失的主要原因。
当然在 1-2之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。
管道压力损失计算管道总阻力损失hw=∑hf＋∑hj，hw—管道的总阻力损失（Pa）；∑hf—管路中各管段的沿程阻力损失之和（Pa）；∑hj—管路中各处局部阻力损失之和（Pa）。
hf=RL、hf—管段的沿程损失（Pa）；R—每米管长的沿程阻力损失，又称比摩阻（Pa／m）；L—管段长度（m），R的值可在水力计算表中查得。
也可以用下式计算，hf=[λ×（L／d）×γ ×(v^2)]÷(2×g)，L—管段长度（m）；d—管径（m）；λ—沿程阻力因数；γ—介质重度（N／m2）；v—断面平均流速（m／s）；g—重力加速度（m／s2）。
管段中各处局部阻力损失hj=[ζ×γ ×(v^2)]÷(2×g)，hj—管段中各处局部阻力损失（Pa）；ζ—管段中各管件的局部阻力因数，可在管件的局部阻力因数表中查得。
（引自《简明管道工手册》．P．56—57）管道压力损失怎么计算其实就是计算管道阻力损失之总和。
管道分为局部阻力和沿程阻力：1、局部阻力是由管道附件(弯头，三通，阀等)形成的，它和局阻系数，动压成正比。
局阻系数可以根据附件种类，开度大小通过查手册得出，动压和流速的平方成正比。
2、沿程阻力是比摩阻乘以管道长度，比摩阻由管道的管径，内壁粗糙度，流体流速确定总之，管道阻力的大小与流体的平均速度、流体的粘度、管道的大小、管道的长度、流体的气液态、管道内壁的光滑度相关。
它的计算复杂、分类繁多，误差也大。
如要弄清它，应学“流体力学”，如难以学懂它，你也可用刘光启著的“化工工艺算图手册”查取。
管道主要损失分为沿程损失和局部损失。
Δh=ΣλL/d*（v²/2g）+Σξv²/2g。
其中的λ和ξ都是系数，这个是需要在手册上查询的。
L-------管路长度。
d-------管道内径。
v-------有效断面上的平均流速，一般v=Q/s，其中Q是流量，S是管道的内截面积。

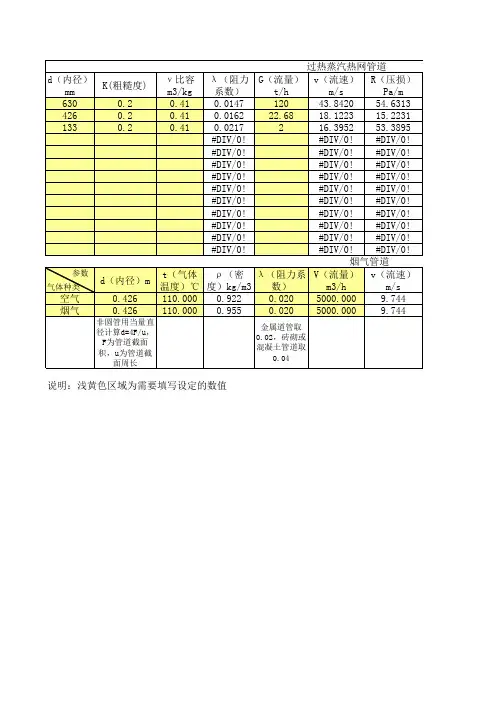

管道阻力损失计算式一、雷若数Re 的计算 Re ＝d u ρ/μ ＝（m ）（m/s ）（kg/m 3）/（N.s/m 2）＝m 0kg 0s 0 式中：d 管径，u 流速，μ流体粘度，ρ流体密度。
流体粘度μ的计算式：μ=469.0R(00158.0460.0s11）φη--= （mPa.s ）式中：溶剂（水）密度η1（g/cm 3），纯溶质密度η2（g/cm 3）， R ＝η1/η2 ， 固体体积分率Φs 。
（备注：20℃时，水密度η1＝1g/cm 3，石灰密度η2＝0.64g/cm 3，石灰浆液中质量浓度为5％，8％，10％，15％，20％的石灰浆液密度ρ（g/cm 3）和固体体积分率Φs 分别为：1.031，1.055，1.061，1.093，1.126；0.05，0.08，0.1，0.15，0.2。
）二、湍流时的摩擦损失因数 λ （一）光滑管 1. 柏拉修斯式：λ＝0.316/Re 0.25其适用范围为Re ＝5×103~105 2. 顾袖珍式：λ＝0.0056+0.5/ Re 0.32其适用范围为Re ＝3×103～3×106 3. 尼库拉则与卡门式1/λ0.5＝2 logRe λ0.5－0.8此式可用于更广的湍流范围，但由于式两边都含有待求的λ，计算较为不便。
（二）粗糙管 1. 顾袖珍式：λ＝0.01227+0.7543/ Re 0.38上式适用范围为Re ＝3×103～3×106。
此式所指的粗糙管为内径50～200mm 的新钢铁管。
2. 柯尔布鲁克式：1/λ0.5＝1.14－2 log[ e/d + 9.35/ (Re λ0.5）]其适用范围甚广（Re ＝4×103～108，e/d ＝5×10-2～10-6），但由于算式两边都含有待求的λ，计算较为不便。
（e/d为管壁粗糙度与管径之比，即相对粗糙度）三、阻力损失计算直管（管径一至）损失：h f = λL/d×u2/2g = (m)90°弯头损失：h f = ∑ξu2/2g =λ∑Le/d×u2/2g = (m)式中：ξ为90°弯头阻力系数，ξ＝0.75，λ为管道摩擦因数，L/d为管长与管径之比，Le为当量长度，90°弯头的当量长度与管径之比Le/d＝35。
管道的阻力计算
风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。
图6-1-1 直管与弯管
（一）摩擦阻力
1．圆形管道摩擦阻力的计算
根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：
（6-1-1）
对于圆形风管，摩擦阻力计算公式可改为：
（6-1-2）
圆形风管单位长度的摩擦阻力（又称比摩阻）为：
（6-1-3）
以上各式中
λ——摩擦阻力系数；
v——风秘内空气的平均流速，m/s；
ρ——空气的密度，kg/m3；
l——风管长度，m；
Rs——风管的水力半径，m；
f——管道中充满流体部分的横断面积，m2；
P——湿周，在通风、空调系统中即为风管的周长，m；
D——圆形风管直径，m。
摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。
在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。
通常，高速风管的流动状态也处于过渡区。
只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。
计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：
（6-1-4）
式中K——风管内壁粗糙度，mm；
D——风管直径，mm。
进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。
只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。
线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度
v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。
当实际使用条件下上述条件不相符时，应进行修正。
（1）密度和粘度的修正
（6-1-5）
式中Rm——实际的单位长度摩擦阻力，Pa/m；
Rmo——图上查出的单位长度摩擦阻力，Pa/m；
ρ——实际的空气密度，kg/m3；
v——实际的空气运动粘度，m2/s。
（2）空气温度和大气压力的修正
（6-1-6）
式中Kt——温度修正系数。
KB——大气压力修正系数。
（6-1-7）
式中t——实际的空气温度，℃。
（6-1-8）
式中B——实际的大气压力，kPa。
（3）管壁粗糙度的修正
在通风空调工程中，常采用不同材料制作风管，各种材料的粗糙度K见表6-1-1。
当风管管壁的粗糙度K≠0.15mm时，可按下式修正。
Rm=KrRmo Pa/m （6-1-9）
Kr=（Kv）0.25 （6-1-10）
式中Kr——管壁粗糙度修正系数；
K——管壁粗糙度，mm；
v——管内空气流速，m/s。
表6-1-1 各种材料的粗糙度K
风管材料
粗糙度（mm）
薄钢板或镀锌薄钢板
0.15～0.18
塑料板
0.01～0.05
矿渣石膏板
1.0
矿渣混凝土板
1.5
胶合板
1.0
砖砌体
3～6
混凝土
1～3
木板
0.2～1.0
2．矩形风管的摩擦阻力计算
上述计算是按圆形风管得出的，要进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。
再由此求得矩形风管的单位长度摩擦阻力。
所谓“当量直径”，就是与矩形风管有相同单位长度摩擦阻力的圆形风管直径，它有流速当量直径和流量当量直径两种。
（1）流速当量直径
假设某一圆形风管中的空气流速与矩形风管中的空气流速相等，并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为此矩形风管的流速当量直径，以Dv表示。
根据这一定义，从公式（6-1-1）可以看出，圆形风管和矩形风管的水力半径必须相等。
圆形风管的水力半径
矩形风管的水力半径
令
则
（6-1-11）
Dv称为边长为a×b的矩形风管的流速当量直径。
（2）流量当量直径
设某一圆形风管中的空气流量与矩形风管的空气流量相等，并且单位长度摩擦阻力也相等，则该圆形风管的直径就称为此矩形风管的流量当量直径，以DL表示。
根据推导，流量当量直径可近似按下式计算。
（6-1-12）
必须指出，利用当量直径求矩形风管的阻力，要注意其对应关系：采用流速当量直径时，必须用矩形风管中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
用两种方法求得的矩形风管单位长度摩擦阻力是相等的。
3．摩擦阻力的转换计算式
在实际设计计算中, 一般将上述摩擦阻力计算式作一定的变换, 使其变为更直观的表达式. 目前有如下两种变换方式:
(1) 比摩阻法
令
称Rm为比摩阻，Pa/m，其意义是单位长度管道的摩擦阻力。
这样摩擦阻力计算式则变换成下列表达式：
（6-1-13）
为了便于工程设计计算, 人们对Rm的确定已作出了线解图, 设计时只需根据管内风量、管径和管壁粗糙度由线解图上即可查出Rm值, 这样就很容易由上式算出摩擦阻力。
(2) 综合摩擦阻力系数法
管内风速，L为管内风量，f为管道断面积。
将代入摩擦阻力计算式：
后,
令
则摩擦阻力计算式变换为下列表达式：
（6-1-14）
称Km为综合摩擦阻力系数, N·S2/m8。
采用计算式更便于管道系统的分析及风机的选择，因此，在管网系统运行分析与调节计算时，多采用该计算式。
（二）局部阻力的计算
当空气流过断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）和流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算
（6-1-15）
式中——局部阻力系数。
局部阻力系数一般用实验方法确定。
实验时先测出管件前后的全压差（即局部阻力Z），再除以与速度v相应的动压，求得局部阻力系数值。
有的还整理成经验公式。
计算局部阻力时，必须注意值所对应的气流速度。
由于通风、空调系统中空气的流动都处于自模区，局部阻力系数只取决于管件的形状，一般不考虑相对粗糙度和雷诺数的影响。
局部阻力在通风、空调系统中占有较大比例，在设计时应加以注意，为了减小局部阻力，通常采取以下措施：
(1) 避免风管断面的突然变化。
(2) 减少风管的转弯数量, 尽可能增大转弯半径。
图6-1-2 管道弯头
如图6-1-2。
布置管道时，应尽量以直线，减少弯头。
圆形风管弯头的曲率半径一般大于（1～2）倍管径；矩形风管弯头断面的长度比（B/A）愈大，阻力愈小。
在民用建筑中，常采用矩形直角弯头，应在其中设导流片。
（3）三通汇流要防止出现引射现象, 尽可能做到各分支管内流速相等. 分支管道中心线夹角要尽可能小, 一般要求不大于30°。
如图6-1-3。
三通内流速不同的两股气流汇合时的碰撞，以及气流速度改变时形成涡流是造成局部阻力的原因。
两股气流在汇合过程中的能量损失一般是不相同的，它们的局部阻力应分别计算。
合流三通内直管的气流速度大于支管的气流速度时，会发生直管气流引射支管气流的作用，即流速大的直管气流失去能量，流速小的支管气流得到能量，因而支管的局部阻力有时出现负值。
同理，直管的局部阻力有时也会出现负值。
但是，不可能同时为负值。
必须指出，引射过程会有能量损失，为了减小三通的局部阻力，应避免出现引射现象。
为减小三通的局部阻力，还应注意支管和干管的连接，减小其夹角。
同时还应尽量使支管和干管内的流速保持相等。
图6-1-3 三通
(4) 降低排风口的出口流速, 减少出口的动压损失。
通风排气如不需要通过大气扩散进行稀释，应降低排风立管的出口流速，以减小出口动压损失。
如图6-1-4所示。
图6-1-4 动能回收型风管出口
(5) 通风系统各部件及设备之间的连接要合理, 风管布置要合理，尽量避免在接管处产生局部涡流（图6-1-5）。
图6-1-5 风管布置。
