氮化硅的制备、性质及应用

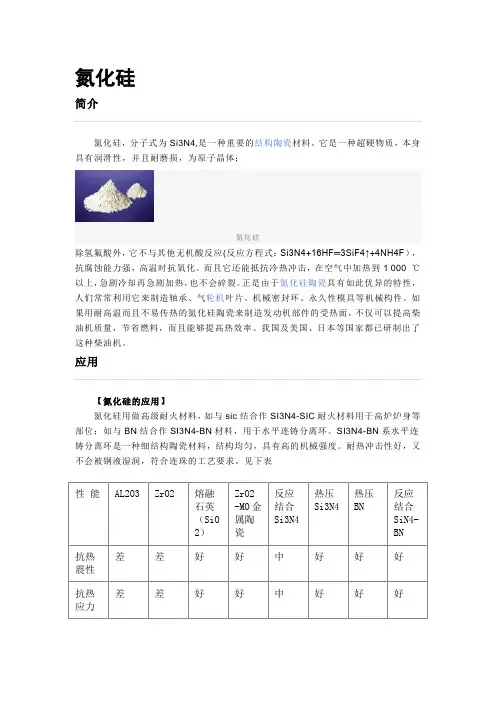

氮化硅简介氮化硅，分子式为Si3N4,是一种重要的结构陶瓷材料。

它是一种超硬物质，本身具有润滑性，并且耐磨损，为原子晶体；氮化硅除氢氟酸外，它不与其他无机酸反应(反应方程式：Si3N4+16HF═3SiF4↑+4NH4F），抗腐蚀能力强，高温时抗氧化。

而且它还能抵抗冷热冲击，在空气中加热到1 000 ℃以上，急剧冷却再急剧加热，也不会碎裂。

正是由于氮化硅陶瓷具有如此优异的特性，人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件。

如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面，不仅可以提高柴油机质量，节省燃料，而且能够提高热效率。

我国及美国、日本等国家都已研制出了这种柴油机。

应用【氮化硅的应用】氮化硅用做高级耐火材料，如与sic结合作SI3N4-SIC耐火材料用于高炉炉身等部位；如与BN结合作SI3N4-BN材料，用于水平连铸分离环。

SI3N4-BN系水平连铸分离环是一种细结构陶瓷材料，结构均匀，具有高的机械强度。

耐热冲击性好，又不会被钢液湿润，符合连珠的工艺要求。

见下表更多信息物理性质相对分子质量140.28。

灰色、白色或灰白色。

六方晶系。

晶体呈六面体。

密度3.44。

硬度9~9.5，努氏硬度约为2200，显微硬度为32630MPa。

熔点1900℃（加压下）。

通常在常压下1900℃分解。

比热容为0.71J/(g·K)。

生成热为-751.57kJ/mol。

热导率为16.7W/(m·K)。

线膨胀系数为2.75×10-6/℃(20~1000℃)。

不溶于水。

溶于氢氟酸。

在空气中开始氧化的温度1300~1400℃。

比体积电阻，20℃时为1.4×105 ·m,500℃时为4×108 ·m。

弹性模量为28420~46060MPa。

耐压强度为490MPa（反应烧结的）。

1285摄式度时与二氮化二钙反应生成二氮硅化钙，600度时使过渡金属还原，放出氮氧化物。

氮化硅材料的性质及其在电子行业的应用作为一种重要的材料，氮化硅材料在现代电子行业应用广泛。

那么氮化硅材料的性质到底如何，它有哪些优势和应用呢？接下来，本文将着重探讨氮化硅材料的性质及其在电子行业的应用。

一、氮化硅材料的性质氮化硅材料具有一系列独特的性质，下面，我们就来一一介绍。

1. 良好的导热性能：氮化硅材料的导热系数很高，是铜的三倍以上，而且随着温度的升高，其导热系数还会增加，因此氮化硅材料非常适合用作高功率电子器件的散热材料。

2. 超高强度：氮化硅材料的强度比很多传统材料都要高，它在高温和高压下仍然能够保持一定的强度，而且还具有良好的耐腐蚀性能。

3. 很强的耐磨性：氮化硅材料的硬度比钢还要高，因此它可以很好地抵抗磨损和刮擦，使其广泛应用在机械加工领域。

4. 特殊的光学特性：氮化硅材料可以实现透明或半透明，而且它的光学性能比玻璃、陶瓷等材料都要好。

5. 很强的化学惰性：氮化硅材料能够很好地抵抗介质的侵蚀，因此它非常适合在腐蚀性或黏附性介质的环境下使用。

二、氮化硅材料在电子行业的应用由于氮化硅材料的一系列优异性能，它在电子行业有着广泛的应用。

下面，我们针对具体的应用来谈一谈。

1. 氮化硅散热片氮化硅散热片是氮化硅材料的应用之一。

由于氮化硅的导热性和耐高温性，它被广泛地应用在高功率半导体器件中，如功率场效应晶体管、光电器件等。

这些器件在工作时会产生大量的热量，会导致温度过高而影响器件的性能，因此需要保持其温度在可承受的范围内。

氮化硅散热片正是能够很好的解决这一问题。

2. 氮化硅晶体氮化硅晶体被广泛应用于LED照明系统、射频功率放大器、微波电路和太阳能电池等领域。

由于氮化硅晶体具有极高的热导率和热容量，可以很好地控制器件的温度，同时也使其具有很高的稳定性和可靠性。

3. 氮化硅纳米管氮化硅纳米管是材料领域最新的研究热点之一，它的应用主要在纳米电子器件、电池技术和生物医学等领域。

由于氮化硅材料的硬度比其他半导体材料都强，所以制成的氮化硅纳米管具有更高的强度和稳定性，可以用来设计更加高效的电子器件，也可以应用于生物医学器械中。

氮化硅生产工艺氮化硅是一种重要的无机材料，具有优异的耐高温、耐腐蚀、耐磨损等特性，广泛应用于半导体、光电子、陶瓷等领域。

氮化硅的生产工艺对其质量和性能起着至关重要的作用，下面将介绍氮化硅的生产工艺流程。

氮化硅的生产通常采用氮气和硅粉为原料，在高温条件下进行反应制备。

具体工艺流程如下：1. 原料准备：硅粉和氮气是氮化硅生产的主要原料，硅粉要求纯度高，颗粒度均匀。

氮气作为反应气体，要求纯度高，水分和杂质含量低。

2. 混合和预处理：将硅粉和氮气按一定比例混合，并在高温下进行预处理，使其达到一定的反应活性。

3. 反应制备：经过预处理的原料进入反应炉，在高温下与氮气发生气相反应，生成氮化硅。

反应过程需要控制温度、压力、气氛等参数，以确保反应的顺利进行。

4. 产物处理：经过反应后得到的氮化硅产物需要经过冷却、分离、粉碎等处理步骤，得到最终的产品。

5. 产品检测：对生产出的氮化硅产品进行质量检测，包括化学成分、物理性质、颗粒度等指标的检测，确保产品符合相关标准要求。

以上是氮化硅生产的主要工艺流程，下面将重点介绍一些关键工艺环节。

首先是原料的准备，硅粉的纯度和颗粒度对氮化硅的质量和性能有重要影响。

高纯度的硅粉可以减少杂质对产品的影响，颗粒度的均匀性可以提高反应的均匀性和速度。

因此，原料的选择和预处理工作至关重要。

其次是反应制备过程，控制反应温度、压力、气氛等参数对产品质量起着决定性作用。

适当的反应温度和气氛可以提高反应速率和产物纯度，而过高或过低的温度都会影响产品质量。

因此，需要精确控制反应条件，确保反应的高效进行。

最后是产品处理和检测环节，产物经过冷却、分离、粉碎等处理步骤后需要进行质量检测。

化学成分、物理性质、颗粒度等指标的检测可以帮助生产厂家了解产品的质量状况，及时调整生产工艺，提高产品质量和产量。

总的来说，氮化硅的生产工艺需要精密的控制和严格的质量管理，只有确保每个环节的顺利进行，才能生产出高质量的氮化硅产品，满足不同领域的需求。

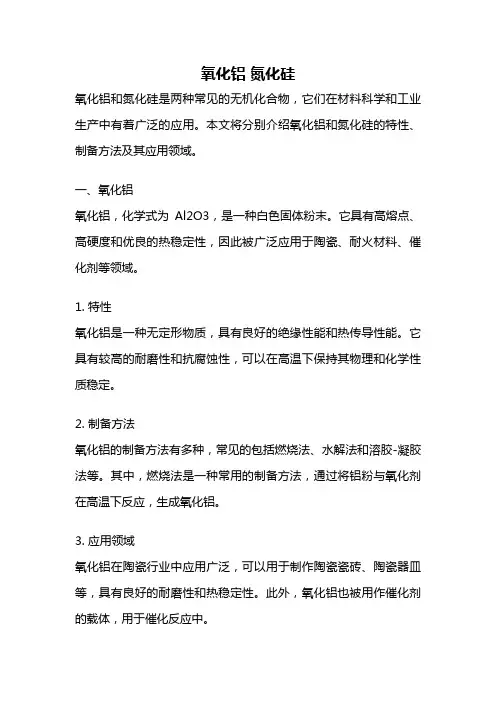

氧化铝氮化硅氧化铝和氮化硅是两种常见的无机化合物，它们在材料科学和工业生产中有着广泛的应用。

本文将分别介绍氧化铝和氮化硅的特性、制备方法及其应用领域。

一、氧化铝氧化铝，化学式为Al2O3，是一种白色固体粉末。

它具有高熔点、高硬度和优良的热稳定性，因此被广泛应用于陶瓷、耐火材料、催化剂等领域。

1. 特性氧化铝是一种无定形物质，具有良好的绝缘性能和热传导性能。

它具有较高的耐磨性和抗腐蚀性，可以在高温下保持其物理和化学性质稳定。

2. 制备方法氧化铝的制备方法有多种，常见的包括燃烧法、水解法和溶胶-凝胶法等。

其中，燃烧法是一种常用的制备方法，通过将铝粉与氧化剂在高温下反应，生成氧化铝。

3. 应用领域氧化铝在陶瓷行业中应用广泛，可以用于制作陶瓷瓷砖、陶瓷器皿等，具有良好的耐磨性和热稳定性。

此外，氧化铝也被用作催化剂的载体，用于催化反应中。

二、氮化硅氮化硅，化学式为Si3N4，是一种重要的无机陶瓷材料。

它具有高硬度、高熔点和良好的耐磨性，广泛应用于电子、光学和陶瓷等领域。

1. 特性氮化硅具有优良的绝缘性能和热传导性能，是一种重要的高温结构陶瓷材料。

它具有较高的硬度和抗腐蚀性，可以在恶劣环境下长期稳定使用。

2. 制备方法氮化硅的制备方法有多种，常见的包括热分解法、化学气相沉积法和气相反应法等。

其中，热分解法是一种常用的制备方法，通过将硅源和氨气在高温下反应，生成氮化硅。

3. 应用领域氮化硅在电子行业中应用广泛，可以用于制作集成电路、高功率器件等。

由于氮化硅具有优良的光学性能，还可以用于制作激光器、光纤等光学器件。

此外，氮化硅也被用作陶瓷材料，用于制作陶瓷刀具、陶瓷轴承等。

氧化铝和氮化硅是两种重要的无机化合物，在材料科学和工业生产中发挥着重要作用。

它们具有不同的特性、制备方法和应用领域，为人们提供了丰富的选择。

随着科学技术的不断发展，氧化铝和氮化硅的应用前景将会更加广阔。

氮化硅陶瓷粉末氮化硅陶瓷粉末，是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。

本文将从氮化硅陶瓷粉末的性质、制备工艺、应用领域等方面进行阐述。

一、氮化硅陶瓷粉末的性质氮化硅陶瓷粉末具有许多优异的性质，如高硬度、高强度、优异的耐磨性、耐腐蚀性和耐高温性等。

它的硬度接近于金刚石，仅次于碳化硅陶瓷。

同时，氮化硅陶瓷粉末具有优异的导热性能，其导热系数远高于普通陶瓷材料，可达到100-200 W/(m·K)。

此外，它还具有良好的绝缘性能和较低的热膨胀系数，能够在高温环境下保持稳定的性能。

氮化硅陶瓷粉末的制备主要通过高温反应法进行。

一种常用的制备方法是将硅粉和氨气在高温下进行反应，生成氮化硅粉末。

在制备过程中，需要严格控制反应温度和气氛，以确保反应的进行和产物的纯度。

三、氮化硅陶瓷粉末的应用领域氮化硅陶瓷粉末由于其优异的性能，在多个领域得到广泛应用。

首先，在电子行业中，氮化硅陶瓷粉末可用于制备高导热性的散热器和散热模块，有效降低电子元器件的温度，提高其工作性能和寿命。

其次，在机械工程领域，氮化硅陶瓷粉末可用于制备高硬度和耐磨性的零部件，如轴承、密封件和切削工具等。

此外，氮化硅陶瓷粉末还可应用于化学工业、医疗器械和航空航天等领域，用于制备耐腐蚀、耐高温的设备和零部件。

氮化硅陶瓷粉末是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。

它的制备工艺相对简单，但需要严格控制反应条件以确保产物的纯度。

在电子、机械、化工等领域中，氮化硅陶瓷粉末发挥着重要的作用，为各行各业提供了高性能的材料解决方案。

随着科学技术的不断发展，相信氮化硅陶瓷粉末将在更多领域展现其巨大的潜力和价值。

氮化硅制备方法氮化硅是一种重要的功能材料，广泛应用于电子、光电子、光伏等领域。

本文将介绍氮化硅的制备方法。

一、热分解法热分解法是制备氮化硅的常用方法之一。

该方法通过在高温下使硅源与氨气反应，生成氮化硅。

具体步骤如下：1. 将硅源（如硅粉、硅片等）装入高温反应炉中。

2. 加热反应炉至适当温度，通入氨气。

3. 在氨气的作用下，硅源表面的硅原子与氨气中的氮原子发生反应，生成氮化硅。

4. 冷却反应炉，取出生成的氮化硅。

热分解法制备氮化硅的优点是制备过程简单、适用于大规模生产；缺点是反应温度较高，能耗较大。

二、物理气相沉积法物理气相沉积法是另一种常用的氮化硅制备方法。

该方法通过在低压下，将硅源和氨气分别作为反应气体，使其在基底上沉积生成氮化硅薄膜。

具体步骤如下：1. 准备气相沉积设备，包括反应室、泵系统、加热系统等。

2. 将基底放置在反应室中，加热至适当温度。

3. 通入硅源和氨气，使其在基底表面发生反应，生成氮化硅薄膜。

4. 控制反应时间和温度，使氮化硅薄膜达到所需厚度。

5. 关闭气体通路，冷却基底，取出生成的氮化硅薄膜。

物理气相沉积法制备氮化硅的优点是薄膜质量较好、可控性强；缺点是设备复杂、生产成本较高。

三、化学气相沉积法化学气相沉积法是另一种常用的氮化硅制备方法，该方法通过在化学反应过程中使硅源和氨气反应生成氮化硅。

具体步骤如下：1. 准备化学气相沉积设备，包括反应室、泵系统、气体供应系统等。

2. 将硅源和氨气分别作为反应气体，控制其流量和比例。

3. 在适当温度下，在反应室中使硅源和氨气发生化学反应，生成氮化硅。

4. 控制反应时间和温度，使氮化硅达到所需性质。

5. 关闭气体通路，取出生成的氮化硅。

化学气相沉积法制备氮化硅的优点是反应条件温和、速度较快；缺点是设备复杂、流程控制难度较大。

氮化硅的制备方法主要包括热分解法、物理气相沉积法和化学气相沉积法。

不同的制备方法适用于不同的应用场景，选取合适的方法可以获得高质量的氮化硅材料。

氮化硅的制备、性质及应用一、氮化硅的制备氮化硅（Si3N4）是一种高性能陶瓷材料，具有极高的硬度、耐热性、耐腐蚀性和机械强度。

在高温、高压、化学侵蚀和磨损等环境中都能够保持稳定的性能，因此被广泛地应用于诸如机械制造、航空航天、电子、能源等领域。

其制备主要有以下几种方法：1.1 气相沉积法(Gas-Phase Deposition)氮化硅经常采用气相沉积法制备，一般将硅酸气体和氨混合后，置于反应室内，在高温高压的条件下，氨气和硅源发生氧化还原反应，生成氮化硅。

这种方法可以分为化学气相沉积法(CVD)、低压化学气相沉积法(LPCVD)和物理气相沉积法(PVD)等。

CVD法是将硅源和氨气混合后通过一个加热的反应室，通过热解反应生成氮化硅薄膜。

LPCVD法是在比CVD更低的压力下进行，从而减少了薄膜内的杂质和气孔。

PVD法是将氮化硅蒸发到底材上，通过物理冷凝来生成薄膜。

这三种方法均可以获得高质量的氮化硅薄膜，但设备成本较高。

1.2 热压法(Hot-Pressing)热压法是利用模压设备，在高温和高压下对加工的氮化硅粉末进行压缩成形。

在这个过程中，氮化硅粉末粒子被压实在一起形成高性能的氮化硅材料。

此方法适用于制备较厚的氮化硅坯体，但制造成本较高。

1.3 热等静压法(Hot Isostatic Pressing)热等静压法是在高温和高压的条件下，通过固态反应生成氮化硅。

这种方法通过将氮化硅粉末置于气密的容器中，通过加热和压缩气体的方式进行固态反应。

与热压法相比，这种方法可以制备更大尺寸范围内的氮化硅零件，并且可以减少气孔和缺陷。

二、氮化硅的性质氮化硅是一种重要的工程陶瓷材料，具有许多优异的物理和化学特性。

以下是氮化硅的主要特性：2.1 高硬度与热稳定性氮化硅具有非常高的硬度，通常为9到10的莫氏硬度。

在极端条件下，如高温热应力、化学侵蚀和高压下，氮化硅能够保持稳定的物理特性和化学特性。

2.2 良好的热导性和电绝缘性氮化硅具有较高的热导性和良好的电绝缘性能，这使得它在电子行业和热管理行业中具有良好的应用前景。

高纯氮化硅研究报告摘要：本研究报告旨在探究高纯氮化硅的制备、性质及应用。

研究发现，采用高纯度的硅和氮气源，在高温气氛下反应制备的氮化硅具有优异的热稳定性、抗腐蚀性和高硬度等特点，可广泛应用于电子、光电、陶瓷等领域。

本报告详细介绍了氮化硅的制备方法、性质表征及应用领域，并对未来的研究方向进行了探讨。

关键词：高纯氮化硅、制备、性质、应用。

一、引言氮化硅是一种具有高热稳定性、高硬度、抗腐蚀性等优异特性的无机材料，已经被广泛应用于电子、光电、陶瓷等领域。

随着科技的不断发展，对氮化硅的要求也越来越高，因此，如何制备高纯度的氮化硅成为了当前研究的热点之一。

二、高纯氮化硅的制备方法目前，制备高纯氮化硅的方法主要有气相法、液相法和固相法等。

其中，气相法是一种常用的制备方法。

该方法的原理是将高纯度的硅和氮气源在高温气氛下反应，生成氮化硅。

液相法和固相法则是通过化学反应或高温热解的方式制备氮化硅。

三、高纯氮化硅的性质表征通过X射线衍射(XRD)、扫描电镜(SEM)、透射电镜(TEM)等技术手段对氮化硅的结构和形貌进行了表征。

结果显示，制备的氮化硅呈现出一定的晶体结构，且纯度较高，硬度和热稳定性也较好。

四、高纯氮化硅的应用高纯氮化硅具有优异的热稳定性、抗腐蚀性和高硬度等特点，可广泛应用于电子、光电、陶瓷等领域。

在电子领域，氮化硅可用于制备高功率半导体器件；在光电领域，氮化硅可用于制备LED、激光器等器件；在陶瓷领域，氮化硅可用于制备高温陶瓷。

五、未来展望随着科技的不断发展，对氮化硅的要求也越来越高。

未来的研究方向将集中在制备高纯度、高品质的氮化硅材料，以满足各种应用领域的需求。

同时，还需要探索新的氮化硅应用领域，为其开拓更广阔的市场。

溶胶凝胶法制备氮化硅原理溶胶凝胶法制备氮化硅的原理溶胶凝胶法制备氮化硅是一种基于化学溶液沉积的工艺，通过以下步骤进行：前驱体溶液的制备：首先，制备含氮和硅元素的金属-有机前驱体溶液。

常用的前驱体包括六甲基二硅胺 (HMDS) 和六氨合硅酸钴 (Co(NH3)6Cl3)。

将这些前驱体溶解在适当的溶剂中，如乙醇或异丙醇，形成均匀的溶液。

溶胶形成：在前驱体溶液中加入水进行水解反应，生成溶胶。

水解过程会打破金属-有机键，产生亲水性的羟基 (-OH) 基团。

这些羟基基团与前驱体分子相互连接，形成胶体粒子，称为溶胶。

凝胶化：通过蒸发溶剂或加入交联剂，溶胶可以转化为凝胶。

交联剂，如四氯化钛 (TiCl4)，会促进溶胶颗粒之间的架桥，形成连续的凝胶网络。

凝胶的孔隙率和孔径分布可以通过调整溶胶的浓度和交联条件来控制。

干燥和热处理：凝胶随后被干燥，以去除剩余的溶剂。

干燥过程通常在温和的温度下进行，以避免凝胶开裂。

干燥后的凝胶进一步在惰性气氛中进行热处理，以去除有机基团并形成氮化硅陶瓷。

热处理的温度和持续时间会影响氮化硅的晶体结构、相组成和性能。

氮化硅陶瓷的性质：通过溶胶凝胶法制备的氮化硅陶瓷具有出色的热稳定性、化学惰性、机械强度和抗氧化性。

这些特性使其适用于各种应用，包括：半导体器件光学窗口耐磨涂层高温结构部件过程参数的影响：溶胶凝胶法制备氮化硅的工艺参数，如前驱体浓度、溶剂类型、水解条件和热处理方案，会对最终陶瓷的性质产生显着影响。

通过优化这些参数，可以定制氮化硅陶瓷以满足特定应用的要求。

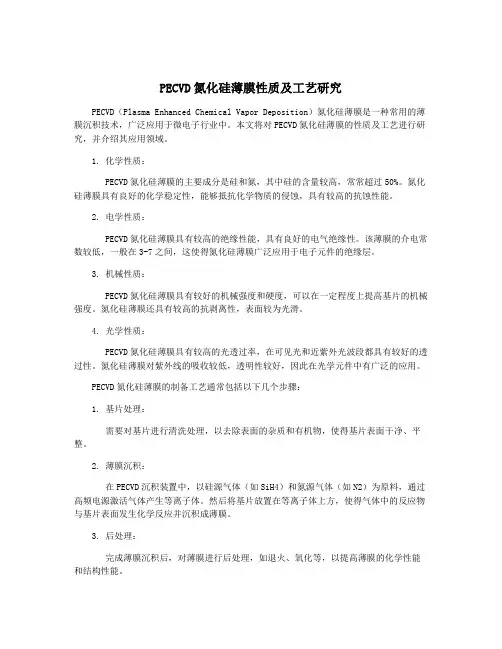

PECVD氮化硅薄膜性质及工艺研究PECVD（Plasma Enhanced Chemical Vapor Deposition）氮化硅薄膜是一种常用的薄膜沉积技术，广泛应用于微电子行业中。

本文将对PECVD氮化硅薄膜的性质及工艺进行研究，并介绍其应用领域。

1. 化学性质：PECVD氮化硅薄膜的主要成分是硅和氮，其中硅的含量较高，常常超过50%。

氮化硅薄膜具有良好的化学稳定性，能够抵抗化学物质的侵蚀，具有较高的抗蚀性能。

2. 电学性质：PECVD氮化硅薄膜具有较高的绝缘性能，具有良好的电气绝缘性。

该薄膜的介电常数较低，一般在3-7之间，这使得氮化硅薄膜广泛应用于电子元件的绝缘层。

3. 机械性质：PECVD氮化硅薄膜具有较好的机械强度和硬度，可以在一定程度上提高基片的机械强度。

氮化硅薄膜还具有较高的抗剥离性，表面较为光滑。

4. 光学性质：PECVD氮化硅薄膜具有较高的光透过率，在可见光和近紫外光波段都具有较好的透过性。

氮化硅薄膜对紫外线的吸收较低，透明性较好，因此在光学元件中有广泛的应用。

PECVD氮化硅薄膜的制备工艺通常包括以下几个步骤：1. 基片处理：需要对基片进行清洗处理，以去除表面的杂质和有机物，使得基片表面干净、平整。

2. 薄膜沉积：在PECVD沉积装置中，以硅源气体（如SiH4）和氮源气体（如N2）为原料，通过高频电源激活气体产生等离子体。

然后将基片放置在等离子体上方，使得气体中的反应物与基片表面发生化学反应并沉积成薄膜。

3. 后处理：完成薄膜沉积后，对薄膜进行后处理，如退火、氧化等，以提高薄膜的化学性能和结构性能。

三、PECVD氮化硅薄膜的应用领域PECVD氮化硅薄膜由于其良好的绝缘和机械性能，以及较高的光透过性，因此在微电子行业中有广泛的应用，主要包括以下几个方面：1. 电子器件绝缘层：PECVD氮化硅薄膜可作为电子器件的绝缘层和封装层，用于提高器件的绝缘性能和机械强度。

在CMOS中，氮化硅薄膜可用作电阻层和高频电容器的绝缘层。

氮氧化硅氮化硅
摘要：
1.氮氧化硅和氮化硅的定义及性质
2.氮氧化硅和氮化硅的生产方法
3.氮氧化硅和氮化硅的应用领域
4.氮氧化硅和氮化硅的优缺点对比
5.我国在这方面的研究和发展状况
正文：
氮氧化硅和氮化硅是两种具有相似性质的化合物，它们的主要成分都是硅和氮。

这两种化合物在工业生产中有广泛的应用，特别是在陶瓷、电子和高温领域。

1.氮氧化硅和氮化硅的定义及性质
氮氧化硅（SiO2）是一种无机非金属材料，其结构中包含硅、氧两种元素。

氮化硅（Si3N4）也是一种无机非金属材料，由硅和氮元素组成。

氮氧化硅具有良好的熔点、硬度和化学稳定性，而氮化硅具有高硬度、高热导率和低热膨胀系数等优点。

2.氮氧化硅和氮化硅的生产方法
氮氧化硅主要通过硅酸盐和金属氧化物的反应生成，而氮化硅可以通过硅和氮气的直接反应得到。

这些生产方法在工业生产中具有较高的效率和较低的成本。

3.氮氧化硅和氮化硅的应用领域
氮氧化硅广泛应用于陶瓷、玻璃、涂料等行业，具有良好的绝缘性能和耐磨性。

氮化硅主要用于制造高温结构陶瓷、磨料、切削工具等，具有高硬度、高热导率和低热膨胀系数等特点。

4.氮氧化硅和氮化硅的优缺点对比
氮氧化硅具有良好的绝缘性能和耐磨性，但硬度较低；氮化硅具有高硬度、高热导率等优点，但耐磨性较差。

在实际应用中，需要根据具体需求选择合适的材料。

5.我国在这方面的研究和发展状况
我国在氮氧化硅和氮化硅的研究和生产方面取得了显著的进展。

不仅成功研发了具有自主知识产权的生产技术，还建立了一批具有国际水平的生产基地。

PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种具有优异性能和广泛应用的材料。

在集成电路、太阳能电池和液晶显示器等领域，PECVD氮化硅薄膜被广泛应用作为绝缘层、阻隔层和抗反射层等。

本文通过对PECVD氮化硅薄膜的性质及其制备工艺的研究，以期提高氮化硅薄膜的性能和优化其制备工艺。

1.1 物理性质PECVD氮化硅薄膜的密度在2.0~2.25 g/cm^3之间，硬度在8~12 GPa之间。

它的折射率范围在1.9~2.2之间，其红外吸收波长范围在800~1200 cm^-1之间。

PECVD氮化硅薄膜的电容率介于6~10之间，导电率非常低（10^-10~10^-12 S/cm），具有优异的绝缘性能。

此外，它还具有优异的热稳定性和低介电损耗。

PECVD氮化硅薄膜的折射率与波长有关，在400~700 nm范围内，其折射率略高于SiO2（1.45），在700~1100 nm范围内，其折射率略低于SiO2（1.45）。

由于其折射率与波长有一定关联，因此可以通过控制PECVD过程参数来调节其光学性能。

2. 制备工艺2.1 基质清洗在PECVD过程中，基质表面的污染物会降低薄膜的质量和性能，因此基质必须进行彻底的清洗。

常见的基质清洗方法包括化学方法和物理方法，比如超声波清洗和高温退火等。

在基质清洗过程中，应该避免使用含氢氧化物的清洗剂，因为其可能引起基质表面的氧化。

2.2 气氛控制PECVD过程需要在惰性气氛下进行，以避免氧化反应的发生。

此外，通过控制反应器内的压力控制反应速率和薄膜的厚度。

在一定程度上，反应器内气氛的化学组成对薄膜的性质也有影响。

2.3 元素掺杂通过将杂质元素引入PECVD反应中，可以改变氮化硅薄膜的性能和特性，比如提高其导电性和光学透过率等。

元素掺杂的方法包括共淀积和后修饰等。

PECVD过程中的工艺参数包括沉积时间、温度、功率、压力等。

这些参数的变化都会对薄膜的性质和质量产生影响。

通过优化工艺参数，可以改善PECVD氮化硅薄膜的性质。

氮化硅材料的制备及其在电子器件中的应用氮化硅材料是一种优良的半导体材料，其物理性质和结构与硅非常相似。

氮化硅材料的广泛应用领域涵盖了电力、光电子、微电子、生物医学等领域。

本文将介绍氮化硅材料的制备方法及其在电子器件中的应用。

制备方法目前，氮化硅材料的制备方法主要有两种，一种是物理气相沉积(physical vapor deposition, PVD)方法，另一种是化学气相沉积(chemical vapor deposition, CVD)方法。

其中，CVD方法是制备氮化硅材料的主要方法。

CVD方法是将气态前驱体输送到反应腔内，通过热分解、氧化还原等反应，生成氮化硅膜。

CVD方法主要分为低压CVD(LPCVD)、化学气相沉积(CVD)和气体增强化学气相沉积(PECVD)三种。

LPCVD方法一般需要1000℃以上的高温，反应速度较慢，但膜质量较高。

CVD方法操作简单，生长速度较快，适合大面积均一生长。

PECVD则是在CVD基础上加入等离子体，提高反应速度和生长速度。

在CVD方法中，选择合适的气态前驱体对于生长高质量氮化硅膜很重要。

常用的气态前驱体有SiH4、NH3和N2等。

其中SiH4是主要的Si前驱体，NH3为主要N前驱体。

此外，加入其他气体如H2、N2O等也会影响氮化硅膜的生长质量。

掌握好气态前驱体的选择和操作方法，对于优化氮化硅膜的精度和性能有着非常大的影响。

应用领域氮化硅材料在电子器件中的应用已非常广泛。

以下将介绍氮化硅材料在器件中的主要应用。

1. 氮化硅场效应晶体管氮化硅场效应晶体管是近年来电子器件中极为热门的一个领域。

氮化硅材料的电介质常数大、介电强度高，对电子迁移率的影响小，因此能大幅度提高晶体管的工作频率和可靠性。

2. 氮化硅发光二极管氮化硅发光二极管是一种新型的半导体器件。

氮化硅材料具有多项良好的物理特性，如宽带隙、较高的电子耐压、稳定的化学性质等，这些特性为氮化硅材料的发展带来了很好的基础。

PECVD氮化硅薄膜性质及工艺研究一、引言随着半导体、光电子、微电子等领域的快速发展，对薄膜材料的要求也越来越高。

PECVD（等离子体增强化学气相沉积）氮化硅薄膜因其优异的性能，被广泛应用于集成电路、太阳能电池、显示器件等领域。

本文将对PECVD氮化硅薄膜的性质及工艺进行研究和探讨。

1.制备工艺流程PECVD氮化硅薄膜是通过将硅源气体（如二硅鳞片）和氨气或氮气等高能离子轰击的氮源气体放入高频电场中，通过等离子体的作用在衬底表面生成一层氮化硅薄膜。

制备步骤（1）清洗衬底表面，去除油污与氧化物；（2）将清洁后的衬底放入PECVD反应室中，抽真空至一定压力；（3）加入硅源气体和氮源气体，碰撞产生等离子体，反应生成氮化硅薄膜；（4）控制沉积时间和沉积温度，最终得到所需的氮化硅薄膜。

2.影响薄膜性质的工艺参数制备PECVD氮化硅薄膜时，工艺参数的设置对薄膜的性质有着重要的影响。

（1）气体流量：硅源气体和氮源气体的流量比例会影响薄膜的成分，氮气流量过大会导致薄膜中氮含量过高，影响其性能。

（2）反应压力：反应压力的大小会影响气体的碰撞频率和离子能量，进而影响薄膜的致密性和成核情况。

（3）沉积温度：温度对薄膜生长速率和结晶度有着重要的影响，需根据具体应用来选择合适的温度。

（4）衬底表面处理：正确选择和处理衬底表面可以改善薄膜的附着力和致密性。

1.力学性能氮化硅薄膜的力学性能是其在实际应用中的一个重要指标。

通常通过硬度和弹性模量来评价薄膜的力学性能。

研究表明，PECVD氮化硅薄膜的硬度高、弹性模量大，具有较好的耐磨损性和抗划伤性能，适合用于硬质涂层材料。

2.光学性能PECVD氮化硅薄膜在光学性能方面表现出色，具有良好的透明性和抗反射性能。

它被广泛应用于太阳能电池、显示器件等领域。

3.电学性能氮化硅薄膜在电学性能方面也有着出色的表现，具有较高的绝缘电阻率和较低的介电常数。

这些性能使其成为集成电路中绝缘材料的理想选择。

氮化硅（Si3N4）是一种重要的结构陶瓷材料，具有优异的耐热、耐腐蚀和机械性能，被广泛应用于工业、航空航天和电子等领域。

硅粉氮化法是一种常用的制备氮化硅粉体的方法，通过对氨气和硅粉进行反应，可以得到高纯度的氮化硅粉体。

这种方法制备的氮化硅粉体具有一定的指标，包括颗粒大小、比表面积、化学成分等。

本文将就硅粉氮化法制备的氮化硅粉体的指标进行详细介绍。

一、颗粒大小1.1 颗粒大小分布氮化硅粉体的颗粒大小是其性能的重要指标之一。

硅粉氮化法制备的氮化硅粉体，其颗粒大小分布应符合特定的要求。

通常要求氮化硅粉体的颗粒大小分布均匀，无明显的聚集和堆积现象。

颗粒大小分布的均匀性直接影响到氮化硅制品的性能和加工工艺。

1.2 颗粒平均直径氮化硅粉体的颗粒平均直径也是重要的指标之一。

硅粉氮化法制备的氮化硅粉体，其颗粒平均直径应符合特定的要求，一般在数十微米至数百微米之间。

二、比表面积2.1 比表面积的确定方法比表面积是氮化硅粉体的重要物理性能之一，直接影响其在陶瓷材料中的应用效果。

硅粉氮化法制备的氮化硅粉体，其比表面积可以通过比表面积仪等仪器进行测试，得到粉体样品的比表面积值。

2.2 比表面积的稳定性氮化硅粉体的比表面积稳定性也是重要的指标之一。

在实际应用中，氮化硅粉体的比表面积随着储存时间的增加可能会发生变化，其比表面积的稳定性也需要得到重视和研究。

三、化学成分3.1 氮化硅含量氮化硅粉体的化学成分是其质量和性能的基础。

硅粉氮化法制备的氮化硅粉体，其氮化硅含量应符合特定的要求，通常要求氮化硅含量高于99.5。

3.2 杂质含量另外，氮化硅粉体中的杂质含量也是重要的指标之一。

杂质对氮化硅粉体的性能和应用效果有着重要影响，因此需要对氮化硅粉体中的杂质含量进行严格控制和测试。

硅粉氮化法制备的氮化硅粉体的指标包括颗粒大小、比表面积、化学成分等多个方面，这些指标直接影响着氮化硅粉体的质量和性能。

为了获得高质量的氮化硅粉体，需要通过严格的工艺控制和检测手段来保证氮化硅粉体的各项指标符合要求。
