金纳米棒的制备性质及应用精品PPT课件

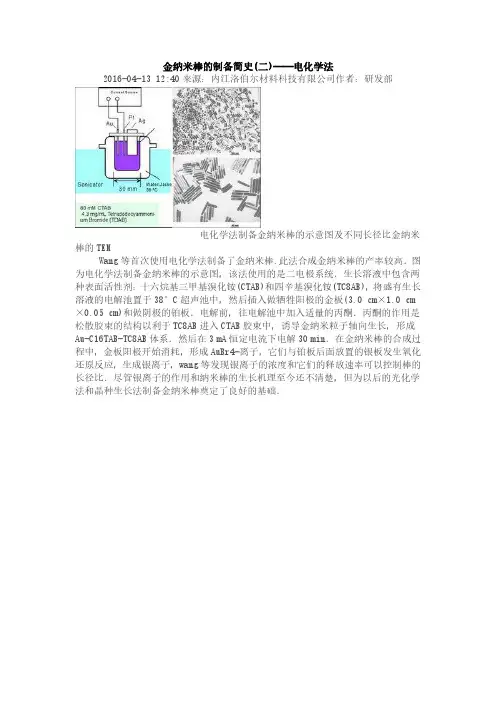

金纳米棒的制备简史(二)——电化学法
2016-04-13 12:40来源：内江洛伯尔材料科技有限公司作者：研发部
电化学法制备金纳米棒的示意图及不同长径比金纳米棒的TEM
Wang等首次使用电化学法制备了金纳米棒.此法合成金纳米棒的产率较高．图为电化学法制备金纳米棒的示意图，该法使用的是二电极系统．生长溶液中包含两种表面活性剂：十六烷基三甲基溴化铵(CTAB)和四辛基溴化铵(TC8AB)，将盛有生长溶液的电解池置于38°C超声池中，然后插入做牺牲阳极的金板(3.0 cm×1.0 cm ×0.05 cm)和做阴极的铂板．电解前，往电解池中加入适量的丙酮．丙酮的作用是松散胶束的结构以利于TC8AB进入CTAB胶束中，诱导金纳米粒子轴向生长，形成Au-C16TAB-TC8AB体系．然后在3 mA恒定电流下电解30 min．在金纳米棒的合成过程中，金板阳极开始消耗，形成AuBr4−离子，它们与铂板后面放置的银板发生氧化还原反应，生成银离子，wang等发现银离子的浓度和它们的释放速率可以控制棒的长径比．尽管银离子的作用和纳米棒的生长机理至今还不清楚，但为以后的光化学法和晶种生长法制备金纳米棒奠定了良好的基础．。

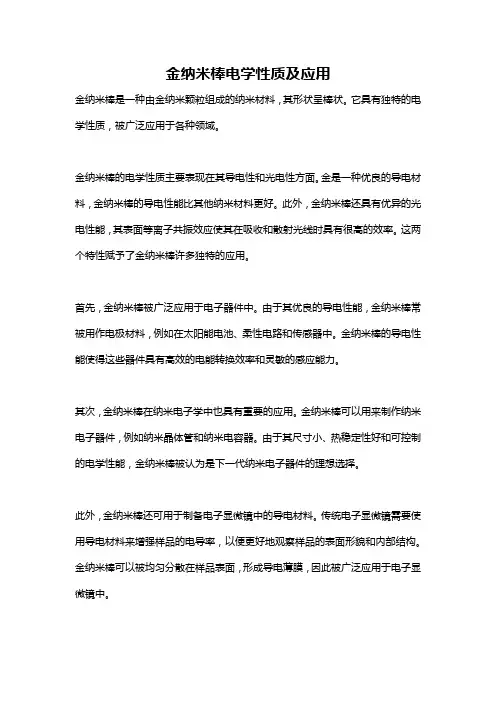

金纳米棒电学性质及应用金纳米棒是一种由金纳米颗粒组成的纳米材料，其形状呈棒状。

它具有独特的电学性质，被广泛应用于各种领域。

金纳米棒的电学性质主要表现在其导电性和光电性方面。

金是一种优良的导电材料，金纳米棒的导电性能比其他纳米材料更好。

此外，金纳米棒还具有优异的光电性能，其表面等离子共振效应使其在吸收和散射光线时具有很高的效率。

这两个特性赋予了金纳米棒许多独特的应用。

首先，金纳米棒被广泛应用于电子器件中。

由于其优良的导电性能，金纳米棒常被用作电极材料，例如在太阳能电池、柔性电路和传感器中。

金纳米棒的导电性能使得这些器件具有高效的电能转换效率和灵敏的感应能力。

其次，金纳米棒在纳米电子学中也具有重要的应用。

金纳米棒可以用来制作纳米电子器件，例如纳米晶体管和纳米电容器。

由于其尺寸小、热稳定性好和可控制的电学性能，金纳米棒被认为是下一代纳米电子器件的理想选择。

此外，金纳米棒还可用于制备电子显微镜中的导电材料。

传统电子显微镜需要使用导电材料来增强样品的电导率，以便更好地观察样品的表面形貌和内部结构。

金纳米棒可以被均匀分散在样品表面，形成导电薄膜，因此被广泛应用于电子显微镜中。

此外，金纳米棒还具有用于生物医学领域的应用潜力。

由于其生物相容性好、表面修饰容易和高效的光热转换性能，金纳米棒可以用于药物运载、癌症治疗和生物传感器等领域。

例如，在癌症治疗中，可以利用金纳米棒的表面等离子共振效应吸收红外光，将光能转化为热能，从而实现高效的光热治疗。

总之，金纳米棒具有出色的电学性质和多样的应用前景。

通过对金纳米棒的表面修饰和形态控制，可以进一步优化其电学性能，并拓展其应用领域。

随着科学技术的不断发展，金纳米棒有望在电子学、医学和材料科学等领域发挥更大的作用。

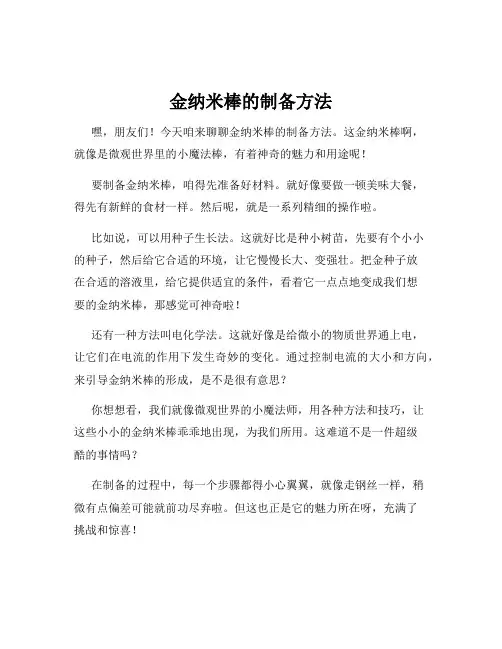

金纳米棒的制备方法嘿，朋友们！今天咱来聊聊金纳米棒的制备方法。

这金纳米棒啊，就像是微观世界里的小魔法棒，有着神奇的魅力和用途呢！要制备金纳米棒，咱得先准备好材料。

就好像要做一顿美味大餐，得先有新鲜的食材一样。

然后呢，就是一系列精细的操作啦。

比如说，可以用种子生长法。

这就好比是种小树苗，先要有个小小的种子，然后给它合适的环境，让它慢慢长大、变强壮。

把金种子放在合适的溶液里，给它提供适宜的条件，看着它一点点地变成我们想要的金纳米棒，那感觉可神奇啦！还有一种方法叫电化学法。

这就好像是给微小的物质世界通上电，让它们在电流的作用下发生奇妙的变化。

通过控制电流的大小和方向，来引导金纳米棒的形成，是不是很有意思？你想想看，我们就像微观世界的小魔法师，用各种方法和技巧，让这些小小的金纳米棒乖乖地出现，为我们所用。

这难道不是一件超级酷的事情吗？在制备的过程中，每一个步骤都得小心翼翼，就像走钢丝一样，稍微有点偏差可能就前功尽弃啦。

但这也正是它的魅力所在呀，充满了挑战和惊喜！而且哦，不同的制备方法会得到不同特性的金纳米棒呢。

这就跟不同的烹饪方法能做出不同口味的菜一样。

有的金纳米棒可能更细长，有的可能更粗壮，它们都有着各自独特的用处呢。

制备金纳米棒可不只是在实验室里玩玩哦，它在很多领域都有着重要的应用呢。

比如在医学上，它可以帮助诊断疾病、治疗疾病，就像是小小的健康卫士。

在材料科学里，它能让材料变得更厉害、更有用。

所以说呀，学会制备金纳米棒的方法，那可真是打开了一扇通往神奇微观世界的大门呢！咱可得好好钻研钻研，说不定还能发现更多关于金纳米棒的秘密和惊喜呢！怎么样，是不是对金纳米棒的制备方法充满了好奇和期待呢？那就赶紧行动起来，去探索这个奇妙的微观世界吧！。

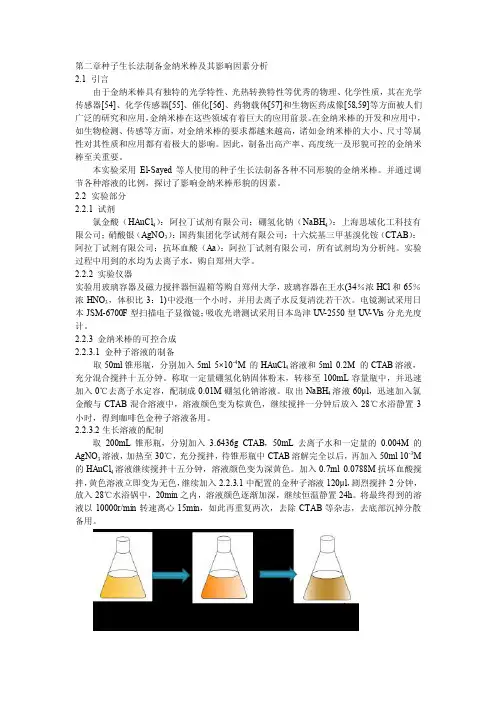

第二章种子生长法制备金纳米棒及其影响因素分析2.1 引言由于金纳米棒具有独特的光学特性、光热转换特性等优秀的物理、化学性质，其在光学传感器[54]、化学传感器[55]、催化[56]、药物载体[57]和生物医药成像[58,59]等方面被人们广泛的研究和应用，金纳米棒在这些领域有着巨大的应用前景。

在金纳米棒的开发和应用中，如生物检测、传感等方面，对金纳米棒的要求都越来越高，诸如金纳米棒的大小、尺寸等属性对其性质和应用都有着极大的影响。

因此，制备出高产率、高度统一及形貌可控的金纳米棒至关重要。

本实验采用El-Sayed等人使用的种子生长法制备各种不同形貌的金纳米棒。

并通过调节各种溶液的比例，探讨了影响金纳米棒形貌的因素。

2.2 实验部分2.2.1 试剂氯金酸（HAuCl4）：阿拉丁试剂有限公司；硼氢化钠（NaBH4）：上海思域化工科技有限公司；硝酸银（AgNO3）：国药集团化学试剂有限公司；十六烷基三甲基溴化铵（CTAB）：阿拉丁试剂有限公司；抗坏血酸（Aa）：阿拉丁试剂有限公司，所有试剂均为分析纯。

实验过程中用到的水均为去离子水，购自郑州大学。

2.2.2 实验仪器实验用玻璃容器及磁力搅拌器恒温箱等购自郑州大学，玻璃容器在王水(34％浓HCl和65％浓HNO3，体积比3：1)中浸泡一个小时，并用去离子水反复清洗若干次。

电镜测试采用日本JSM-6700F型扫描电子显微镜；吸收光谱测试采用日本岛津UV-2550型UV-Vis分光光度计。

2.2.3 金纳米棒的可控合成2.2.3.1 金种子溶液的制备取50ml锥形瓶，分别加入5ml 5×10-4M 的HAuCl4溶液和5ml 0.2M 的CTAB溶液，充分混合搅拌十五分钟。

称取一定量硼氢化钠固体粉末，转移至100mL容量瓶中，并迅速加入0℃去离子水定容，配制成0.01M硼氢化钠溶液。

取出NaBH4溶液60μl，迅速加入氯金酸与CTAB混合溶液中，溶液颜色变为棕黄色，继续搅拌一分钟后放入28℃水浴静置3小时，得到咖啡色金种子溶液备用。

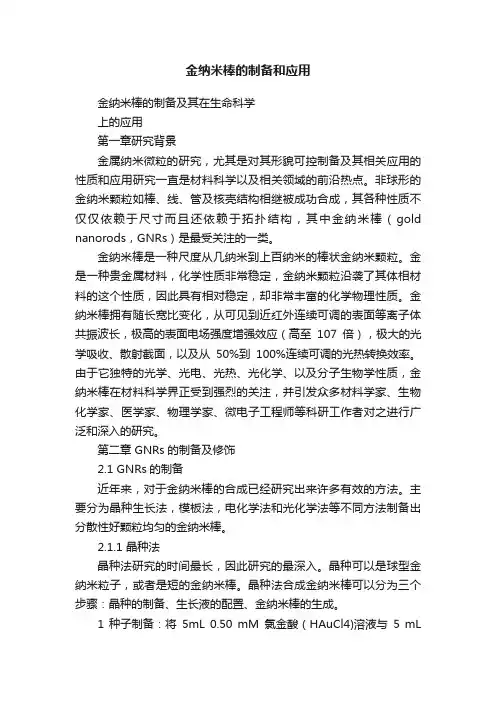

金纳米棒的制备和应用金纳米棒的制备及其在生命科学上的应用第一章研究背景金属纳米微粒的研究，尤其是对其形貌可控制备及其相关应用的性质和应用研究一直是材料科学以及相关领域的前沿热点。

非球形的金纳米颗粒如棒、线、管及核壳结构相继被成功合成，其各种性质不仅仅依赖于尺寸而且还依赖于拓扑结构，其中金纳米棒（gold nanorods，GNRs）是最受关注的一类。

金纳米棒是一种尺度从几纳米到上百纳米的棒状金纳米颗粒。

金是一种贵金属材料，化学性质非常稳定，金纳米颗粒沿袭了其体相材料的这个性质，因此具有相对稳定，却非常丰富的化学物理性质。

金纳米棒拥有随长宽比变化，从可见到近红外连续可调的表面等离子体共振波长，极高的表面电场强度增强效应（高至107倍），极大的光学吸收、散射截面，以及从50%到100%连续可调的光热转换效率。

由于它独特的光学、光电、光热、光化学、以及分子生物学性质，金纳米棒在材料科学界正受到强烈的关注，并引发众多材料学家、生物化学家、医学家、物理学家、微电子工程师等科研工作者对之进行广泛和深入的研究。

第二章 GNRs的制备及修饰2.1 GNRs的制备近年来，对于金纳米棒的合成已经研究出来许多有效的方法。

主要分为晶种生长法，模板法，电化学法和光化学法等不同方法制备出分散性好颗粒均匀的金纳米棒。

2.1.1 晶种法晶种法研究的时间最长，因此研究的最深入。

晶种可以是球型金纳米粒子，或者是短的金纳米棒。

晶种法合成金纳米棒可以分为三个步骤：晶种的制备、生长液的配置、金纳米棒的生成。

1 种子制备：将5mL 0.50 mM氯金酸（HAuCl4)溶液与5 mL0.2M十六烷基溴化铵（CTAB）混合，加入0.6 mL 冰冻的0.01 M 硼氢化钠（NaBH4）溶液，搅拌 2 min 后25℃静置2h。

2 生长溶液制备：向反应容器中依次加入5mL 0.20 M CTAB，5mL 1 mM HAuCl4， 0.5 mL硝酸银（AgNO3）， 0.07 mL 0.10 M抗坏血酸（AA），搅拌 2 min。
