排水管道布置和敷设要求及注意事项样本

城市地下排水施工方式的管道敷设和施工质量要求随着城市的快速发展，城市排水系统的建设变得越来越重要。

在城市地下排水的施工中，管道的敷设和施工质量是至关重要的，它直接关系到城市排水系统的正常运行和居民的日常生活。

本文将探讨城市地下排水施工方式的管道敷设和施工质量的要求，旨在提高城市地下排水系统的质量和效率。

【1】管道敷设的要求在城市地下排水施工中，管道敷设的质量直接影响排水系统的功能和稳定性。

以下是管道敷设的一些要求：（1）合理设计：在施工前，需要进行合理的设计，确定排水管道的布局和走向。

要充分考虑地势、建筑物分布、地下管线等因素，在设计上合理选择管径和坡度，以确保排水畅通。

（2）材料选择：在选择管道材料时，应根据实际情况选择适当的材料。

一般情况下，使用耐腐蚀性好、强度高的管材，并保证材料符合国家相关标准。

（3）管道连接：管道连接之间的密封性是非常重要的。

要确保连接紧密，不漏水，可以使用胶圈密封、焊接等方式进行连接。

（4）管道支承：在管道敷设时，考虑地质条件和地下水位，合理设置管道的支承方式，以保证管道的稳定性和安全性。

【2】施工质量的要求施工质量是城市地下排水施工中至关重要的一环。

以下是施工质量的要求：（1）施工人员：施工人员应具备相应的资质和技术，熟悉相关的施工规范和标准，能够正确操作施工设备，保证施工质量。

（2）施工工艺：施工过程中应按照标准施工工艺进行操作，包括开挖、管道敷设、连接和回填等各个环节。

严禁使用不合格材料和设备，保证施工过程的安全和质量。

（3）检测验收：在施工完成后，需要进行管道的检测验收。

通过漏水试验、真空试验等手段，检验管道的密封性和稳定性，确保施工质量符合要求。

（4）安全措施：在施工过程中，要做好相应的安全措施，确保施工人员的人身安全。

同时，要注意保护周边环境和设施，防止施工对周围地下管线和建筑物产生不良影响。

【结论】城市地下排水施工方式的管道敷设和施工质量要求是确保城市排水系统正常运行的重要环节。

排水管道布置一．排水管道敷设的原则和不准设置的场所1.建筑物内排水管道布置应符合下列要求：（1）自卫生器具至排出管的距离应最短，管道转弯应最少。

（2）排水立管宜设在排水量最大、靠近最脏、杂物最多的排水点出。

立管尽量不转弯。

（3）排水管道明敷或暗敷布置应根据建筑物的性质，使用要求和建筑平面布局确定。

一般宜地下埋设或在地面上、楼板下明设，如建筑或工艺有特殊要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于安装和检修。

在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。

（4）塑料排水管道布置应远离热源。

如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施，如采用轻质隔热材料保温。

立管与家用灶具边缘净距不得小于0.4m。

（5）塑料排水管道应避免布置在易受机械撞击处。

如不能避免，应采取设金属套管、做管径或管窿、加防护遮挡等保护措施。

（6）塑料排水管道应根据环境温度变化、管道布置位置及管道接口形式等考虑是否设置伸缩节，但埋地或埋设墙体、混凝土柱体内的管道不应设置伸缩节。

（7）塑料排水管道穿越楼层防火墙或管径时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级要求设置防火装置。

1）高层建筑内公称外径大于或等于110mm的明设排水立管，在穿越楼层处应采取设置防火圈或防火套管等防止火灾贯穿的措施。

2）高层建筑内公称外径大于或等于100mm的明敷排水横支管接入管道井、管窿内的立管（立管上未设置火圈）时，在穿越井、管窿壁处应采取设置阻火圈或防火套管等，防止火灾贯穿的措施。

3）排水横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取设置阻火圈或防火套管等防火灾贯穿的措施。

4）公共建筑排水立管宜设在管道井内，当管道井的面积大于1㎡时，应每隔2~3层结合管道井的封堵采取设置防火圈或防火套管等防延燃措施。

（8）排水管道的链接应符合下列要求：1）卫生器具排水管与排水管连接时，可采用90°斜三通。

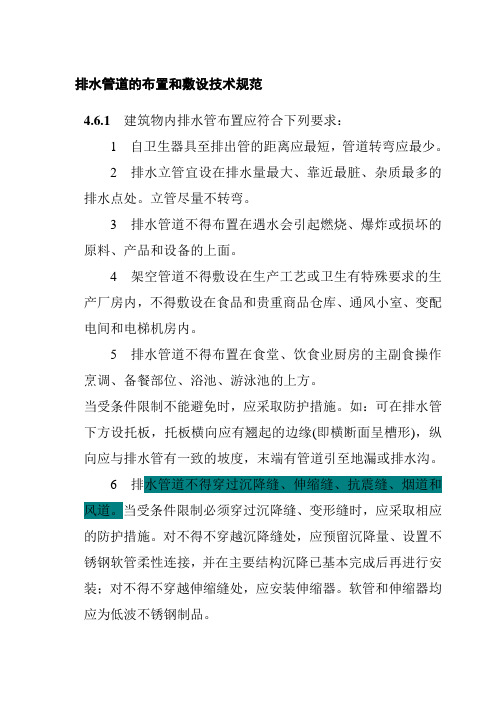

排水管道的布置和敷设技术规范4.6.1建筑物内排水管布置应符合下列要求：1 自卫生器具至排出管的距离应最短，管道转弯应最少。

2 排水立管宜设在排水量最大、靠近最脏、杂质最多的排水点处。

立管尽量不转弯。

3 排水管道不得布置在遇水会引起燃烧、爆炸或损坏的原料、产品和设备的上面。

4 架空管道不得敷设在生产工艺或卫生有特殊要求的生产厂房内，不得敷设在食品和贵重商品仓库、通风小室、变配电间和电梯机房内。

5 排水管道不得布置在食堂、饮食业厨房的主副食操作烹调、备餐部位、浴池、游泳池的上方。

当受条件限制不能避免时，应采取防护措施。

如：可在排水管下方设托板，托板横向应有翘起的边缘(即横断面呈槽形)，纵向应与排水管有一致的坡度，末端有管道引至地漏或排水沟。

6 排水管道不得穿过沉降缝、伸缩缝、抗震缝、烟道和风道。

当受条件限制必须穿过沉降缝、变形缝时，应采取相应的防护措施。

对不得不穿越沉降缝处，应预留沉降量、设置不锈钢软管柔性连接，并在主要结构沉降已基本完成后再进行安装；对不得不穿越伸缩缝处，应安装伸缩器。

软管和伸缩器均应为低波不锈钢制品。

7 排水埋地管道，不得穿越生产设备基础或布置在可能受重物压坏处。

在特殊情况下，应与有关专业协商处理。

如：保证一定的埋深(可参考本《措施》表4．7．4）和做金属防护套管，并应采用柔性接口。

8 楼层排水管道不应埋设在结构层内。

当在地下室必须埋设时，不得穿越沉降缝，宜采用耐腐蚀的金属排水管道，坡度不应小于通用坡度，最小管径不应小于75mm，并应在适当位置加设清扫口。

9 生活排水立管不得穿越卧室、病房等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻的内墙。

10 排水管道不应穿过图书馆的书库；生活污水立管不应安装在与书库相邻的内墙上。

11 排水管道不得穿越档案馆库区。

12 排水管道不宜穿越橱窗、壁柜。

13 住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

14 生活给水泵房内不应有污水管道穿越。

排水管道布置的原则与要求排水管道布置呢，有这么些原则和要求哈。

一、原则。

1. 就近排放原则。

就像人要上厕所，肯定想找最近的地儿。

排水管道也一样，要让污水或者雨水能尽快地排到该去的地方。

比如说家里的洗菜水，最好能直接就近接到总的排水管道，别绕个大弯子，不然污水在路上“闲逛”，万一漏出来可就麻烦啦。

2. 重力流原则。

这就好比水往低处流是天性。

排水管道得顺着这个天性来，尽量让水靠重力自己流走。

要是违背这个原则，非得让水往高处跑，那就得用上水泵之类的东西来帮忙，这又费电又容易出故障。

就像你硬要把球往坡上推，多费劲啊，还不如让它自己顺着坡滚下去来得轻松。

3. 不影响室内布局原则。

排水管道可不能在屋里横冲直撞，把好好的房间布局给搅乱了。

它得巧妙地躲在墙角啊、墙里面啊之类的地方。

要是在客厅中间弄根大粗排水管，那这个客厅就没法看了，像个工地似的。

4. 便于维护原则。

管道布置得让人能方便地检查和修理。

不能把管道都藏在特别难到达的地方，比如说埋在一个超级深又窄的沟里，要是管道堵了或者漏了，维修师傅得费好大劲儿才能找到问题在哪。

这就好比你把东西乱放，等到找的时候就抓狂了，管道可不能这么布置。

二、要求。

1. 管径合适要求。

管道的粗细得合适。

就像人穿衣服得合身一样。

如果管径太小，水流量大的时候就会“挤”不过去，就像很多人要同时通过一个很窄的门，那就得堵在那儿了。

但要是管径太大呢，又浪费材料，还占地方，就像给小蚂蚁盖个大房子，没必要嘛。

2. 坡度要求。

排水管道得有一定的坡度，这样水才能顺利流走。

这个坡度就像滑梯一样，要是滑梯太平了，滑起来就不利索。

一般来说，不同管径的管道有不同的坡度要求。

比如说，小一点管径的管道可能需要更陡一点的坡度，大管径的可以稍微缓一点，但都得保证水能够畅快地流下去，可不能让水在管道里“积水成潭”。

3. 防臭要求。

这可很重要哦。

排水管道得防止臭味往上冒。

不然家里或者公共场所就会有一股难闻的气味。

这就需要安装一些像存水弯之类的东西，存水弯里存着一点水，就像一个小水坝，把臭味给拦住，不让它顺着管道跑到屋里来。

排水管道布置和敷设要求及注意事项排水管道是建筑物中重要的管道系统之一，它负责将污水、雨水等废水从建筑物中排出。

正确的排水管道布置和敷设对于保障建筑物的安全和卫生非常重要。

下面是排水管道布置和敷设的要求及注意事项。

一、布置要求：1.排水管道的布置应符合设计要求，按照建筑物的结构和功能进行合理布局。

主排管应沿着建筑物的中心线或主要梁下设置，便于管道的维护和检修。

2. 主排管和分支管的管径应根据使用人数、排水量等因素确定，以保证正常排水。

主排管的直径一般不小于100mm，分支管的直径一般不小于75mm。

3.在布置过程中，要避免将污水管道穿过食堂、厨房等饮食场所，以免影响食品安全。

同时要避免将污水管道与供水管道、燃气管道等混淆在一起，以防交叉污染。

4.应保证排水管道的坡度符合规范要求，一般为1%~3%。

排水管道的坡度应保证污水自然流动，不得产生积水或倒流现象。

二、敷设要求：1.管道敷设应按照图纸要求进行，管道的接口应连接牢固，不得有渗漏现象。

排水管道的连接方式一般有胶圈密封、橡胶垫片密封、熔融连接等。

2.竖向管道应用管架固定，水平管道应用吊杆固定。

吊杆应安装牢固，能够承受管道自身重量和运行时的压力。

管道与墙壁、楼板等构件的固定应使用强度合适的连接件。

3.在穿越墙体、楼板等结构时，应采取措施保证其结构的完整性和承重能力。

一般情况下，需要在管道周围加设穿孔套管或穿墙套管，以缓冲管道与结构的冲击和摩擦。

4.管道的走线应牢固、整齐，避免交叉重叠，以方便维修和检修工作。

管道的走线应避开电缆线路、通风管道等，以免相互干扰或破坏。

三、注意事项：1.在敷设排水管道时，应做好防水处理。

如在室内排水管道的周围涂刷防水材料，以防止渗漏问题。

2.在施工过程中要注意保护管道，避免外力冲击、损坏。

施工现场应设置警示标识和防护措施，避免人为破坏或扰乱排水管道。

3.在穿越层板或结构时，应设立穿管口，以方便未来的维修和更换。

穿管口应封闭完善，避免污染和异味外溢。

一、室排污管道的布置要求1、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶暗设，但应便于安装和检修。

2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房，以及食品和贵重商品仓库，通风小室和配电间。

4、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时，应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下，应与相关专业协商处理。

7、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。

8、排污立管应设在靠近最脏、杂质最多的排水点。

9、管道应避免曲线偏置，当条件限制时，宜用乙字管或两45°弯头连接。

10、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m.。

11、高耸构筑物和构筑高度在50m以上，或抗震设防8度地区的高层建筑，应在立管每隔二层设置伸缩接头。

12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。

最低横管与立管连接处至立管底部距离表1注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0 m.③不能满上述两条件时,则排水支管应单独排出室外。

13、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。

管材和附件一、管材的选用：1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2.工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。

室内排水管道系统的布置和敷设要求1．器具排水管：只连接一个卫生器具的排水管。

（1）器具排水管上应设有水封装置，以防止排水管道中的有害气体进入室内，水封有S型、P型存水弯及水封盒、水封井等。

（2）器具排水管与排水横支管连接时，宜采用450三通或900斜三通。

2．排水横支管：连接二个或二个以上器具排水支管的水平排水管。

（1）排水横支管可沿墙敷设在地板上，也可用间距为1～1.5m的吊环悬吊在地板上，底层的横支管宜埋地敷设。

（2）排水横支管不宜穿过沉降缝、伸缩缝、烟道和风道。

（3）排水管道容易渗漏和产生凝结水，故悬吊横支管不得布置在不能遇水的设备和原料上方、卧室内和炉灶上方以及库房、通风室及配电室天棚下。

（4）排水横支管不宜过长，以防因管道过长而造成虹吸作用对卫生器具水封的破坏。

（5）排水横支管应以一定的坡度坡向立管，并要尽量少拐弯，尤其是连接大便器的横支管，宜直线地与立管连接，以减少阻塞及清扫口的数量。

（6）排水横支管与立管连接处应采用450三通或900斜三通。

3．排水立管：连接排水横支管的垂直排水管的过水部分。

（1）排水产管一般在墙角处明装，高级建筑的排水立管可暗装在管槽或管井中。

（2）排水立管宜靠近杂质多、水量大的排水点，民用建筑一般靠近大便器，以减少管道堵塞机会。

（3）排水立管一般不允许转弯，当上下位置错开时，宜用乙字弯或两个450弯头连接。

（4）排水立管穿过实心楼板时应预留孔洞，预留洞时注意使排水立管中心与墙面有一定的操作距离。

排水立管中心与墙面距离及楼板留洞尺见表1-1-8。

（5）立管的固定常采用管卡，管卡间距不得超过3m，但每层至少应设置一个，托在承口的下面。

4．排水干管和排出管：排水干管是连接二个或二个以上排水立管总横管，排水干管一般埋在地下与排出管连接，排出管即室内污水出户管。

（1）为保持水流通畅，排水干管应尽量少拐弯。

（2）排水干管与排出管在穿越建筑物承重墙或基础时，要预留孔洞，其管顶上部的净空高度不得小于沉降量，且不小于0.15m。

城市排水系统的管道敷设规范要求随着城市化进程的加快，城市排水系统的建设变得越来越重要。

排水系统中的管道敷设是其中一个关键环节，它直接影响着城市排水的效率和质量。

为了保证排水系统的顺利运行，管道敷设必须符合一定的规范要求。

本文将从管道材料、管道敷设过程等方面探讨城市排水系统的管道敷设规范要求。

1. 管道材料选择在进行城市排水系统的管道敷设之前，首先需要选择合适的管道材料。

一般来说，城市排水系统中常用的管道材料有混凝土管、塑料排水管和金属排水管等。

在选择材料时，需要考虑以下因素：1.1 压力承受能力：根据排水系统的需求，选择能够承受相应压力的管道材料。

一些重要的排水管道需要承受较高的压力，因此应选择具有较高强度的材料。

1.2 耐久性：排水管道通常需要长时间使用，因此管道材料应具有较长的使用寿命，并且能够抵抗腐蚀和磨损。

1.3 成本因素：管道材料的选择还要考虑成本因素。

不同材料的价格有所不同，需要综合考虑其性能和经济性。

2. 管道敷设工艺管道敷设是城市排水系统中的核心环节，其规范要求主要包括以下几个方面：2.1 管道敷设深度：管道应按照规定的深度敷设，以确保管道不受地面荷载和温度变化的影响。

通常情况下，大型排水管道要求不能小于2米的敷设深度。

2.2 坡度要求：为了保证排水畅通，管道应按照一定的坡度敷设，使污水能够顺利流向处理设备。

一般要求管道坡度为1‰～2‰，在特殊情况下可调整坡度。

2.3 管道连接方式：管道连接应牢固可靠，避免漏水和污水外泄。

常见的连接方式有橡胶密封圈连接、焊接连接和承插式连接等。

在不同的环境和场合下，选择合适的连接方式。

2.4 弯头和清洁孔设置：为了方便管道的维修和清洗，管道系统中应设置弯头和清洁孔。

弯头的连接应符合相关标准，以确保通畅无阻。

3. 管道防腐要求为了延长管道的使用寿命，防止腐蚀对管道造成损害，城市排水系统的管道敷设还需满足防腐要求：3.1 防腐涂层：在一些腐蚀性较强的环境下，排水管道的外表面需要进行防腐处理。
