排水管道布置与敷设要求

铺设排水管安全要求在建筑物、路面、公共大厦等场所中，排水管道是必不可少的建筑构件，以确保排水系统正常运转，从而保障人们的生活环境的卫生和舒适。

在进行排水管道的施工和维护过程中，需要注意以下几点安全要求。

安全要求1. 人员安全在铺设排水管道的过程中，需要人员协同作业，并使用各种大型机器和工具。

因此，为确保人员的安全，需遵循以下要求：•所有参与该项目的人员均需要经过相关岗位培训及安全培训，熟知安全操作规程。

•工地应根据安全标准设立防护措施，如钢管搭设围栏、安全警示标识、工地隔离等。

•工人应佩戴工服、工作鞋等安全装备，不能穿拖鞋、高跟鞋、拖鞋等不安全的鞋子。

•不能在施工现场喝酒、吸烟，也不可以在施工现场使用明火等危险物品。

•所有的机械设备和工具必须进行定期检测以确保符合标准和安全性能。

2. 环境安全在排水管道的施工和维修过程中，首要考虑的是环境安全：•水污染防治：排放的污水不能直接泄入污水系统，需设置处理设备和防洪设施，避免造成地下水、土壤等环境的污染。

•噪音防治：施工现场应保持尽量低的噪音水平，避免影响周围居民或者上班人员的正常生活和工作。

•空气污染防治：施工现场中会产生大量的粉尘、有害气体等，需要进行有效的加强对施工现场的管理，避免对环境造成污染。

•土壤保护：在排水管道施工过程中还应保护周围地壤，避免施工对土壤造成损害。

•垃圾及残余物品的处理：需要定期对施工现场垃圾进行清理和处理，保持施工现场的清洁卫生。

总结在排水管道铺设的建造过程中，施工和维护过程中要严格遵守各种安全标准和操作规程，确保人员和环境的安全。

以上所述仅为排水管铺设中一些安全要求，实际操作中，还需要根据具体情况和现场环境来进行具体落实。

给水排水管道布置设计规范建筑给排水管道布局设计标准一、建筑给排水管道的平面图及竖向布局应依据工厂地貌、厂区建筑平面图、设备(单元)的需水量和排放量、冻土层深层、水文地质状况和管道材质明确。

二、生产制造与生活给水管网布局应考虑供水安全、经济发展有效等要求，可选用枝状给水管网、环状给水管网或两者相结合的方式;消防给水管网布局应合乎现行标准国家行业标准《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GB50016的相关要求。

三、厂区内生产制造、日常生活建筑给排水主干管，宜挨近需水量及排放量很大的设备(单元)布局。

四、户外建筑给排水管道宜埋地敷设;运输易堆积物质、有危害物质及其腐蚀物质的管道不适合埋地敷设，当不可以防止埋地时，应采用防腐蚀、防渗对策。

建筑给排水管道不可与运输易燃性、易燃或有危害的液体或气体的管道同管沟敷设。

五、建筑给排水管道不适合在车行道下纵向敷设，宜各自相对性集中化布局在道路一边或两边人行横道下和绿化带下;带有易燃液体的生产制造污水干管不可纵向敷设于车行道下和加工工艺管廊下。

六、消防给水管道及雨水管道宜挨近道路布局。

七、户外埋地建筑给排水管道与别的管道、管线、建(构)筑物的最少净距应考虑管道工程施工、安装、维修的要求，并宜合乎表1和表2的要求。

表1给水管道与别的管道、管线、建(构)物的最少净距(m)八、埋地管道接口法兰、卡箍及紧固件应安装在检查井或管沟内，当直埋在土壤层中时应做防腐蚀解决。

九、日常生活给水管道与污水管道或运输有危害液体管道交叉敷设时，日常生活给水管道应敷设在上面，且在交接处3m范畴内不可有管道接头。

当日常生活给水管道布局在下面时，应采用防污染对策。

十、重力流管道由缓坡变成陡坡处，其管径可依据水力计算减少，但不可超出2级，并不可低于相对物质的最少管径。

十一、管道的埋设深层，应依据管材特性、外界载荷、冰冻状况和土壤层特性、抗浮要求明确。

给水管道应埋设在冰冻线以内，排水管道宜埋设在冰冻线以内，并应合乎下述要求:1机动车道下的金属管道填土深层不适合低于0.7m，非金属管道填土深层不适合低于0.8m。

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

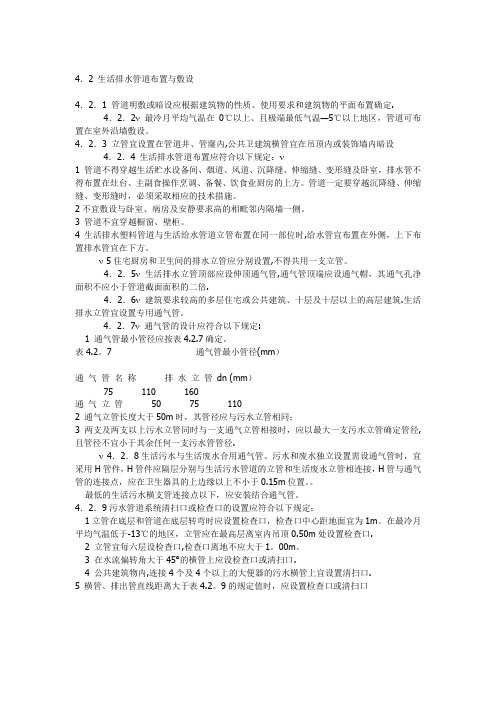

4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定.4．2．2ν最冷月平均气温在0℃以上、且极端最低气温—5℃以上地区，管道可布置在室外沿墙敷设。

4．2．3 立管宜设置在管道井、管窿内,公共卫建筑横管宜在吊顶内或装饰墙内暗设4．2．4 生活排水管道布置应符合以下规定：ν1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。

管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。

2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。

3 管道不宜穿越橱窗、壁柜。

4 生活排水塑料管道与生活给水管道立管布置在同一部位时,给水管宜布置在外侧，上下布置排水管宜在下方。

ν 5住宅厨房和卫生间的排水立管应分别设置,不得共用一支立管。

4．2．5ν生活排水立管顶部应设伸顶通气管,通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍.4．2．6ν建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑.生活排水立管宜设置专用通气管。

4．2．7ν通气管的设计应符合以下规定:1 通气管最小管径应按表4.2.7确定。

表4.2。

7 通气管最小管径(mm）通气管名称排水立管dn (mm）75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径,且管径不宜小于其余任何一支污水管管径.ν 4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置。

最低的生活污水横支管连接点以下，应安装结合通气管。

4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

排水管道布置和敷设要求及注意事项排水管道是建筑物中重要的管道系统之一，它负责将污水、雨水等废水从建筑物中排出。

正确的排水管道布置和敷设对于保障建筑物的安全和卫生非常重要。

下面是排水管道布置和敷设的要求及注意事项。

一、布置要求：1.排水管道的布置应符合设计要求，按照建筑物的结构和功能进行合理布局。

主排管应沿着建筑物的中心线或主要梁下设置，便于管道的维护和检修。

2. 主排管和分支管的管径应根据使用人数、排水量等因素确定，以保证正常排水。

主排管的直径一般不小于100mm，分支管的直径一般不小于75mm。

3.在布置过程中，要避免将污水管道穿过食堂、厨房等饮食场所，以免影响食品安全。

同时要避免将污水管道与供水管道、燃气管道等混淆在一起，以防交叉污染。

4.应保证排水管道的坡度符合规范要求，一般为1%~3%。

排水管道的坡度应保证污水自然流动，不得产生积水或倒流现象。

二、敷设要求：1.管道敷设应按照图纸要求进行，管道的接口应连接牢固，不得有渗漏现象。

排水管道的连接方式一般有胶圈密封、橡胶垫片密封、熔融连接等。

2.竖向管道应用管架固定，水平管道应用吊杆固定。

吊杆应安装牢固，能够承受管道自身重量和运行时的压力。

管道与墙壁、楼板等构件的固定应使用强度合适的连接件。

3.在穿越墙体、楼板等结构时，应采取措施保证其结构的完整性和承重能力。

一般情况下，需要在管道周围加设穿孔套管或穿墙套管，以缓冲管道与结构的冲击和摩擦。

4.管道的走线应牢固、整齐，避免交叉重叠，以方便维修和检修工作。

管道的走线应避开电缆线路、通风管道等，以免相互干扰或破坏。

三、注意事项：1.在敷设排水管道时，应做好防水处理。

如在室内排水管道的周围涂刷防水材料，以防止渗漏问题。

2.在施工过程中要注意保护管道，避免外力冲击、损坏。

施工现场应设置警示标识和防护措施，避免人为破坏或扰乱排水管道。

3.在穿越层板或结构时，应设立穿管口，以方便未来的维修和更换。

穿管口应封闭完善，避免污染和异味外溢。

一、室排污管道的布置要求1、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶暗设，但应便于安装和检修。

2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房，以及食品和贵重商品仓库，通风小室和配电间。

4、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时，应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下，应与相关专业协商处理。

7、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。

8、排污立管应设在靠近最脏、杂质最多的排水点。

9、管道应避免曲线偏置，当条件限制时，宜用乙字管或两45°弯头连接。

10、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m.。

11、高耸构筑物和构筑高度在50m以上，或抗震设防8度地区的高层建筑，应在立管每隔二层设置伸缩接头。

12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。

最低横管与立管连接处至立管底部距离表1注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0 m.③不能满上述两条件时,则排水支管应单独排出室外。

13、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。

管材和附件一、管材的选用：1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2.工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。

排水管道布置一．排水管道敷设的原则和不准设置的场所1.建筑物内排水管道布置应符合下列要求：（1）自卫生器具至排出管的距离应最短，管道转弯应最少。

（2）排水立管宜设在排水量最大、靠近最脏、杂物最多的排水点出。

立管尽量不转弯。

（3）排水管道明敷或暗敷布置应根据建筑物的性质，使用要求和建筑平面布局确定。

一般宜地下埋设或在地面上、楼板下明设，如建筑或工艺有特殊要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于安装和检修。

在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。

（4）塑料排水管道布置应远离热源。

如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施，如采用轻质隔热材料保温。

立管与家用灶具边缘净距不得小于0.4m。

（5）塑料排水管道应避免布置在易受机械撞击处。

如不能避免，应采取设金属套管、做管径或管窿、加防护遮挡等保护措施。

（6）塑料排水管道应根据环境温度变化、管道布置位置及管道接口形式等考虑是否设置伸缩节，但埋地或埋设墙体、混凝土柱体内的管道不应设置伸缩节。

（7）塑料排水管道穿越楼层防火墙或管径时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级要求设置防火装置。

1）高层建筑内公称外径大于或等于110mm的明设排水立管，在穿越楼层处应采取设置防火圈或防火套管等防止火灾贯穿的措施。

2）高层建筑内公称外径大于或等于100mm的明敷排水横支管接入管道井、管窿内的立管（立管上未设置火圈）时，在穿越井、管窿壁处应采取设置阻火圈或防火套管等，防止火灾贯穿的措施。

3）排水横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取设置阻火圈或防火套管等防火灾贯穿的措施。

4）公共建筑排水立管宜设在管道井内，当管道井的面积大于1㎡时，应每隔2~3层结合管道井的封堵采取设置防火圈或防火套管等防延燃措施。

（8）排水管道的链接应符合下列要求：1）卫生器具排水管与排水管连接时，可采用90°斜三通。

建筑排水管道布置和敷设4．4管道布置和敷设4．4．1室内排水管道布置应符合下列规定：1自卫生器具排至室外检查井的距离应最短，管道转弯应最少；2排水立管宜靠近排水量最大或水质最差的排水点；3排水管道不得敷设在食品和贵重商品仓库、通风小室、电气机房和电梯机房内；4排水管道不得穿过变形缝、烟道和风道；当排水管道必须穿过变形缝时，应采取相应技术措施；5排水埋地管道不得布置在可能受重物压坏处或穿越生产设备基础；6排水管、通气管不得穿越住户客厅、餐厅，排水立管不宜靠近与卧室相邻的内墙；7排水管道不宜穿越橱窗、壁柜，不得穿越贮藏室；8排水管道不应布置在易受机械撞击处；当不能避免时，应采取保护措施；9塑料排水管不应布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0．4m；10当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。

4．4．2排水管道不得穿越下列场所：1卧室、客房、病房和宿舍等人员居住的房间；2生活饮用水池（箱）上方；3遇水会引起燃烧、爆炸的原料、产品和设备的上面；4食堂厨房和饮食业厨房的主副食操作、烹调和备餐的上方。

4．4．3住宅厨房间的废水不得与卫生间的污水合用一根立管。

4．4．4生活排水管道敷设应符合下列规定：1管道宜在地下或楼板填层中埋设，或在地面上、楼板下明设；2当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修；3在气温较高、全年不结冻的地区，管道可沿建筑物外墙敷设；4管道不应敷设在楼层结构层或结构柱内。

4．4．5当卫生间的排水支管要求不穿越楼板进入下层用户时，应设置成同层排水。

4．4．6同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

住宅卫生间宜采用不降板同层排水。

4．4．7同层排水设计应符合下列规定：1地漏设置应符合本标准第4．3．4条～第4．3．9条的规定；2排水管道管径、坡度和最大设计充满度应符合本标准第4．5．5条、第4．5．6条的规定；3器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；4埋设于填层中的管道不宜采用橡胶圈密封接口。
