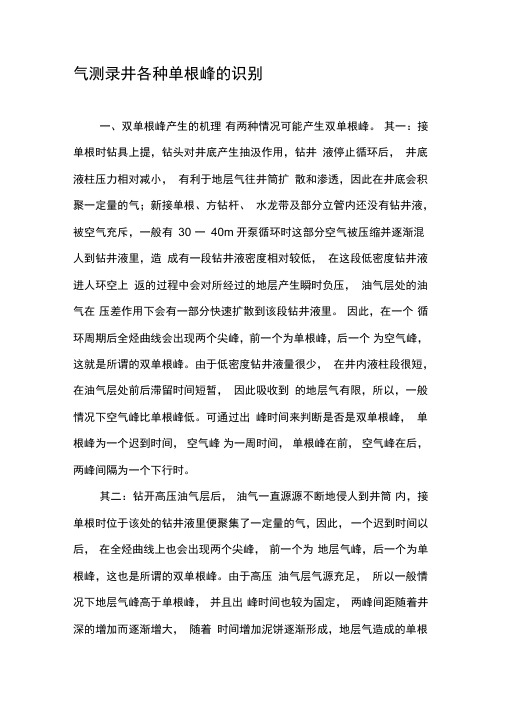

气测录井各种单根峰的识别一、双单根峰产生的机理有两种情况可能产生双单根峰。
其一：接单根时钻具上提，钻头对井底产生抽汲作用，钻井液停止循环后，井底液柱压力相对减小，有利于地层气往井筒扩散和渗透，因此在井底会积聚一定量的气；新接单根、方钻杆、水龙带及部分立管内还没有钻井液，被空气充斥，一般有30 一40m开泵循环时这部分空气被压缩并逐渐混人到钻井液里，造成有一段钻井液密度相对较低，在这段低密度钻井液进人环空上返的过程中会对所经过的地层产生瞬时负压，油气层处的油气在压差作用下会有一部分快速扩散到该段钻井液里。
因此，在一个循环周期后全烃曲线会出现两个尖峰，前一个为单根峰，后一个为空气峰，这就是所谓的双单根峰。
由于低密度钻井液量很少，在井内液柱段很短，在油气层处前后滞留时间短暂，因此吸收到的地层气有限，所以，一般情况下空气峰比单根峰低。
可通过出峰时间来判断是否是双单根峰，单根峰为一个迟到时间，空气峰为一周时间，单根峰在前，空气峰在后，两峰间隔为一个下行时。
其二：钻开高压油气层后，油气一直源源不断地侵人到井筒内，接单根时位于该处的钻井液里便聚集了一定量的气，因此，一个迟到时间以后，在全烃曲线上也会出现两个尖峰，前一个为地层气峰，后一个为单根峰，这也是所谓的双单根峰。
由于高压油气层气源充足，所以一般情况下地层气峰高于单根峰，并且出峰时间也较为固定，两峰间距随着井深的增加而逐渐增大，随着时间增加泥饼逐渐形成，地层气造成的单根峰将渐渐消失。
不论是哪种情况，要产生双单根峰必须满足一定的条件，一是已钻穿油气层，二是钻井液处于欠平衡或近平衡状态，二者缺一不可，否则双单根峰现象很难出现。
二、举例分析1. 标准双单根峰举例假设某井在钻进到2000.00m 时，全烃由0.0500%上升至5.0000%之后基值整体上升，后效、停泵峰、单根峰十分活跃，并于2019.00m 时出现双峰现象。
该井录井曲线情况：第一峰出现时间与迟到时间吻合，第二峰出现时间与一周时间吻合，两峰间隔正好为一个下行时间，因此，可断定第一峰为单根峰，第二峰为空气峰。
气测录井资料解释规程气测录井资料解释规程1 主题内容与适用范围本标准规定了色谱气测井资料定性解释的程序、内容、方法和要求。
本标准适用于各类探井的气测资料解释。
2 解释井段2.1 全烃大于0.2%或高于基值2倍（含2倍）的气测异常井段。
2.2 低钻时并且有气测色谱分析资料的井段。
3 解释工作要求与流程3.1 解释工作要求气测井资料解释以可靠的现场录井资料为基础，以气测井油气显示为主导，及时搜集、分析现场油、气、水显示等情况，进行初步解释，提供中途测试层位和完井方法。
通过计算机处理，进行综合分析解释，确定油气层段、提出试油意见。
3.2 解释工作流程3.2.1 搜集邻近井的地质资料及测井资料。
3.2.2 验收气测井资料。
3.2.3 分析色谱气测井资料与现场资料解释。
3.2.4 分层、选值、计算、绘图解、运用各种资料进行气测井综合分析解释，提出解释结论，进行完井讨论（见图书馆）3.2.5 整理编写单井解释总结报告。
3.2.6 整理有关资料图件、并经审核。
3.2.7 按归档要求归档上报。
4 气测井资料的处理4.1 气测井原图人工处理（采用联机设备的可省略）4.1.1 按每米深度进行人工整理、查出相应的数值填写色谱气测记录。
4.1.2 在原图上划出异常井段，并根据钻时进行深度校正。
4.1.3 查出异常值。
4.2 气测资料计算机脱机处理4.2.1 对气测井资料进行抽查，异常井段、地质设计目的层数据抽查率100%，其它井段数据抽查率10%。
4.2.2 把原始数据输入到计算机。
4.2.3 对输入数据进行审核。
4.2.4 绘制气测录井图。
4.2.5 绘制解释图。
4.2.6 打印解释数据表。
4.2.7 编写气测井解释报告5 气测井解释的基本方法及要求5.1 油、气储集层位置和厚度的确定方法5.1.1 根据全烃含量和钻时确定a、在砂质岩层段，对全烃含量值较高井段参照钻时曲线和全烃显示幅度划分油气储集层的起止深度；b、在泥质岩层段，钻时变化不明显时，应依据全烃曲线的高峰起止值划分油气储集层的起止深度；c、复杂岩层段，根据地质录井资料和测井资料来归位油气储集层起止深度。
气测录井及其影响因素分析气测录井是一种用于测定油气井地下储层参数的地球物理勘探技术，通过对地质结构及储层特征进行分析，从而为油气井的开发和生产提供科学依据。
气测录井技术在石油勘探领域中起到了非常重要的作用，对油气勘探的效率和精度起到了很大的提升。
本文将重点从气测录井技术的原理、影响因素以及应用前景进行分析。
一、气测录井技术原理气测录井技术是通过在井下或井口进行测量，获取地下岩石储层的相关参数，从而揭示油气资源的分布和赋存状态。
这种技术主要是利用了地层中的气体分析和温度监测等方法，通过测定地层中气体的类型、含量和分布情况，以及地下温度的分布，来判断储层特性和油气分布状态。
气测录井技术主要包括测井、录井和分析三个步骤。
在测井过程中，通过在井中放置测井工具，测量地层中的电性、密度、自然伽马辐射、声波传播速度等参数，并记录下来。
在录井过程中，将这些数据传输至地面，并进行记录和处理。
在分析阶段，通过对这些数据的分析和计算，得出储层特性、油气分布情况等信息。
二、影响因素分析1. 地质条件地质条件是影响气测录井技术的关键因素之一。
地下岩层的类型、厚度、渗透性等都会直接影响气测录井的效果。
不同类型的地层含气量不同，导致测井数据的差异，进而影响到储层参数的分析和判断。
2. 井筒环境井筒环境对气测录井技术也有着重要的影响。
井深、井径、井眼形状等因素会影响到测井工具的通行能力和测量精度。
井筒环境的干扰也会导致测井数据的失真。
3. 测井工具测井工具的选用和性能也是影响气测录井技术的重要因素。
不同类型的测井工具在测量精度、分辨率和适用范围等方面有所不同，选择合适的测井工具对于获取准确的数据十分重要。
4. 地下气体成分地下气体成分的差异会直接影响到气测录井的效果。
不同类型的气体在地层中的分布情况、含量以及对测井工具的响应特性都不尽相同，对气测录井技术的应用提出了更高的要求。
5. 数据处理与分析数据处理与分析的质量也直接影响了气测录井技术的成效。
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。

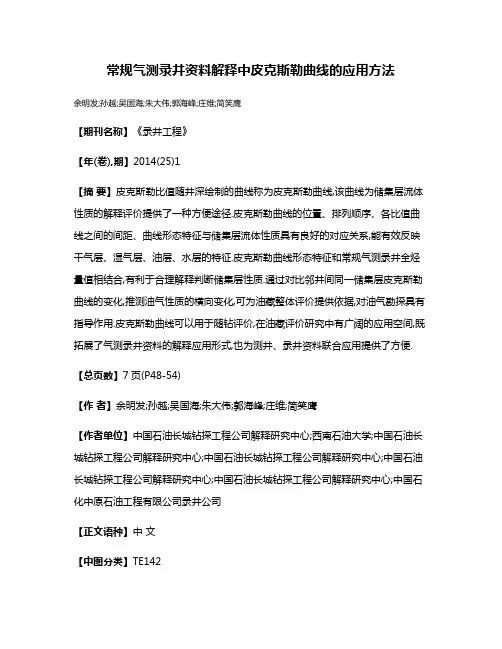

常规气测录井资料解释中皮克斯勒曲线的应用方法
余明发;孙越;吴国海;朱大伟;郭海峰;庄维;简笑鹰
【期刊名称】《录井工程》
【年(卷),期】2014(25)1
【摘要】皮克斯勒比值随井深绘制的曲线称为皮克斯勒曲线,该曲线为储集层流体性质的解释评价提供了一种方便途径.皮克斯勒曲线的位置、排列顺序、各比值曲线之间的间距、曲线形态特征与储集层流体性质具有良好的对应关系,能有效反映干气层、湿气层、油层、水层的特征.皮克斯勒曲线形态特征和常规气测录井全烃量值相结合,有利于合理解释判断储集层性质.通过对比邻井间同一储集层皮克斯勒曲线的变化,推测油气性质的横向变化,可为油藏整体评价提供依据,对油气勘探具有指导作用.皮克斯勒曲线可以用于随钻评价,在油藏评价研究中有广阔的应用空间,既拓展了气测录井资料的解释应用形式,也为测井、录井资料联合应用提供了方便.【总页数】7页(P48-54)
【作者】余明发;孙越;吴国海;朱大伟;郭海峰;庄维;简笑鹰
【作者单位】中国石油长城钻探工程公司解释研究中心;西南石油大学;中国石油长城钻探工程公司解释研究中心;中国石油长城钻探工程公司解释研究中心;中国石油长城钻探工程公司解释研究中心;中国石油长城钻探工程公司解释研究中心;中国石化中原石油工程有限公司录井公司
【正文语种】中文
【中图分类】TE142
【相关文献】
1.气测录井皮克斯勒图板解释方法适用性解析
2.数学距离在气测录井资料解释中的应用
3.南鲍金根油田侏罗系油藏气测录井资料解释及特征分析
4.探采对比在地震资料解释中的应用方法及效果
5.一种新的气测录井资料解释图版——以南海东部L凹陷为例
因版权原因，仅展示原文概要，查看原文内容请购买。
探讨气测录井工作原理及常用的气测录井解释方法
张岩
【期刊名称】《石油石化物资采购》
【年(卷),期】2024()2
【摘要】气测录井作为油气勘探开发过程中的重要环节,其工作原理是通过测量和记录钻井液中携带的气体组分和含量的变化来揭示地下油气层的特征。
基于此,对气测录井工作原理进行了论述,并介绍了常见的几种气测分析手段。
在此基础上对两种常用的气测录井解释方法(全烃曲线形态解释法和气体重组分变化趋势法)进行系统分析。
明确了该两种气测解释方法都是基于气测录井数据并结合地质资料进行综合分析,以判断油气层的工作情况、性质、成熟度等关键参数。
这些方法在油气勘探过程中发挥着至关重要的作用,为钻探和开发决策提供准确的数据支持,推动石油和天然气工业的发展。
【总页数】3页(P165-167)
【作者】张岩
【作者单位】中法渤海地质服务有限公司
【正文语种】中文
【中图分类】P61
【相关文献】
1.利用气测录井对含气显示层进行定量评价的方法探讨
2.王府断陷区气水层气测录井解释评价方法
3.气测录井甲烷校正法与气测解释方法选择原则
4.气测录井定量解释方法探讨
5.一种基于参数重构的气测录井解释方法
因版权原因，仅展示原文概要，查看原文内容请购买。
录井资料的解释和应用作者：骆鹏飞来源：《数字化用户》2013年第29期【摘要】随着录井技术的快速发展，录井资料的收集、整理与解释工作量越来越重，如何又快又准地解释评价油气水层是录井资料解释工作面临的重要课题。
本文首先介绍了录井资料解释的相关概念和包括的内容，之后以综合录井资料解释在油气层中的应用为例进行了说明。
【关键词】录井资料解释室气测录井资料油气层随着油田勘探开发程度的不断提高，勘探目标由简单到复杂，勘探难度日趋增大。
具体表现为深层、紧邻大断层断阶带、碳酸盐岩潜山、砂砾岩体、低阻薄层及泥岩裂缝性等复杂油气层日益成为勘探重点；再加之现代工程技术条件的影响，客观地质条件要求录井必须对油气显示层及时进行综合评价解释，并不断提高录井评价解释水平。
同时，随着录井技术的快速发展，录井资料的收集、整理与解释工作量越来越重，如何又快又准地解释评价油气水层是录井资料解释工作面临的重要课题。
一、录井资料解释的相关概述（一）录井的含义。
所谓录井，它是记录、录取钻井过程中的各种相关信息。
录井技术是油气勘探开发活动中最基本的技术，是发现、评估油气藏最及时、最直接的手段，具有获取地下信息及时、多样，分析解释快捷的特点。
（二）录井资料解释的概念。
录井资料解释，是指由录井公司及专业的录井技术人员，依据录井、测井、岩心分析、测试等资料作出的综合解释。
它是以录井资料为基础，测井等其它资料为辅助，这是其不同于测井解释以及其他综合解释的主要特色之处。
（三）录井资料解释内容。
录井资料解释内容包括：地层岩性剖面的建立；油气水层的解释；异常地层压力的解释；钻井工程施工中的异常事件的解释。
例如，录井队以及井场地质家们依据现场录井采集资料可以提供初步的解释结论，其中，岩性剖面建立和钻井工程异常事件预报是以现场解释判断为主的。
二、录井资料解释的具体应用本文以综合录井资料在油气水层中的反映为例，利用综合录井资料解释来评价油气层。
（一）气测录井资料在油气水层中的反映。
