站台屏蔽门系统简介）站台屏蔽门系统简介摘要：本⽂从屏蔽门的概念⼊⼿，然后从屏蔽门的系统构成、控制⽅式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等⽅⾯对屏蔽门系统做了⼀个简单的介绍。

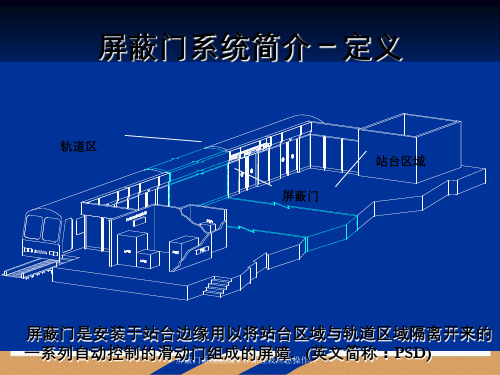

关键词：屏蔽门构成控制⼀、屏蔽门的概念轨道交通站台屏蔽门系统（即Platform Screen Doors，简称PSD 系统，也称站台门或⽉台幕门）是上世纪80 年代出现的在城市轨道交通中应⽤的⼀种安全节能装置。
它是⼀项集建筑、机械、材料、电⼦和信息等学科于⼀体的⾼科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可⾃动开启和关闭，为乘客营造了⼀个安全、舒适的候车环境。
站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了⼴泛的应⽤，运⾏效果良好。
⼆、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。
门体结构⼀般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。
门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。
电源是屏蔽门系统运⾏的动⼒能源，为了保证屏蔽门系统在地铁运营中的⾼可靠性，必须采⽤⼀级负荷与双路互为备⽤的电源。
控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。
控制系统具有控制和检测 2 项基本功能。
控制模式按操作的⽅式和地点不同分为4 种：系统级控制、车站级控制、站台级控制和就地级控制。
此4种控制⽅式可分别实现屏蔽门系统的3 种运⾏模式，即正常运⾏模式（系统级控制）、⾮正常运⾏模式（车站级控制和站台级控制）、紧急运⾏模式（站台级控制和就地级控制）。
屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制⼦系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运⾏及系统状态；障碍物探测；故障信息采集和报警。
三、屏蔽门的控制⽅式屏蔽门控制系统具有3 级控制⽅式：系统级控制（⾃动控制）、站台级控制和⼿动操作。
地铁屏蔽门系统(PSD)（一）【引言】地铁屏蔽门系统(PSD)是一种用于控制地铁站台出入口的安全设备，可以帮助乘客安全进出地铁车站。
PSD系统通过一系列传感器和门控制器来实现对出入口的管理和控制，大大提高了地铁运营的安全性和便利性。
本文将介绍地铁屏蔽门系统的工作原理、主要功能以及它的多种应用场景。
【正文】1. 工作原理- 传感器检测：地铁屏蔽门系统通过安装在出入口区域的传感器来感知乘客的到来和离去，实时监测人流情况。
- 门控制器控制：基于传感器的数据，门控制器指令地铁屏蔽门的打开和关闭，确保乘客安全进出地铁车站。
- 警报系统：PSD系统还配备了警报系统，当异常情况发生时，例如乘客被卡在门中间时，系统能及时报警，以确保乘客的安全。
2. 主要功能- 乘客安全进出：PSD系统可以精确控制地铁屏蔽门的打开和关闭，防止人们在进出站时受到任何意外伤害。
- 人流管理：通过实时监测人流情况，PSD系统可以调整出入口的开放程度，有助于合理控制站台上的人流量，避免拥堵。
- 安全监控：PSD系统配备了多种安全监控设备，如视频监控和闸机识别系统，实时监视站点的安全情况。
- 突发事件响应：PSD系统还具备快速反应能力，当地铁站发生突发事件时，系统可以迅速关闭屏蔽门，保障乘客安全。
- 无障碍通行：PSD系统考虑到了残疾人和行动不便者的需求，设计了相应的无障碍通行功能，确保他们能便捷而安全地进出车站。
3. 应用场景- 地铁车站：PSD系统最主要的应用场景就是地铁车站，通过安装在车站出入口的屏蔽门，可以确保乘客在进出站时的安全。
- 高铁站：随着高铁的普及，越来越多的高铁站也开始引入PSD系统，提高高铁站的运营安全性和效率。
- 机场：部分机场的安检通道也采用屏蔽门系统，从而减少乘客在候机过程中的安全隐患。
- 公共建筑：某些高档的写字楼或商场等公共建筑也会考虑引入PSD系统，以保障人员出入的安全和便利。
- 其他场所：除了上述场所外，PSD系统还可应用于各类需要进行人流控制和管理的场所，如体育场馆、会展中心等。
站台屏蔽门系统简介摘要：本文从屏蔽门的概念入手，然后从屏蔽门的系统构成、控制方式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等方面对屏蔽门系统做了一个简单的介绍。
关键词：屏蔽门构成控制一、屏蔽门的概念轨道交通站台屏蔽门系统（即Platform Screen Doors，简称PSD 系统，也称站台门或月台幕门）是上世纪80 年代出现的在城市轨道交通中应用的一种安全节能装置。
它是一项集建筑、机械、材料、电子和信息等学科于一体的高科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可自动开启和关闭，为乘客营造了一个安全、舒适的候车环境。
站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了广泛的应用，运行效果良好。
二、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。
门体结构一般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。
门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。
电源是屏蔽门系统运行的动力能源，为了保证屏蔽门系统在地铁运营中的高可靠性，必须采用一级负荷与双路互为备用的电源。
控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。
控制系统具有控制和检测2 项基本功能。
控制模式按操作的方式和地点不同分为4 种：系统级控制、车站级控制、站台级控制和就地级控制。
此4 种控制方式可分别实现屏蔽门系统的3 种运行模式，即正常运行模式（系统级控制）、非正常运行模式（车站级控制和站台级控制）、紧急运行模式（站台级控制和就地级控制）。
屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制子系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运行及系统状态；障碍物探测；故障信息采集和报警。
三、屏蔽门的控制方式屏蔽门控制系统具有3 级控制方式：系统级控制（自动控制）、站台级控制和手动操作。
站台屏蔽门系统简介摘要：本文从屏蔽门的概念入手，然后从屏蔽门的系统构成、控制方式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等方面对屏蔽门系统做了一个简单的介绍。
关键词：屏蔽门构成控制一、屏蔽门的概念轨道交通站台屏蔽门系统（即Platform Screen Doors，简称PSD 系统，也称站台门或月台幕门）是上世纪80 年代出现的在城市轨道交通中应用的一种安全节能装置。
它是一项集建筑、机械、材料、电子和信息等学科于一体的高科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可自动开启和关闭，为乘客营造了一个安全、舒适的候车环境。
站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了广泛的应用，运行效果良好。
二、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。
门体结构一般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。
门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。
电源是屏蔽门系统运行的动力能源，为了保证屏蔽门系统在地铁运营中的高可靠性，必须采用一级负荷与双路互为备用的电源。
控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。
控制系统具有控制和检测2 项基本功能。
控制模式按操作的方式和地点不同分为4 种：系统级控制、车站级控制、站台级控制和就地级控制。
此4 种控制方式可分别实现屏蔽门系统的3 种运行模式，即正常运行模式（系统级控制）、非正常运行模式（车站级控制和站台级控制）、紧急运行模式（站台级控制和就地级控制）。
屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制子系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运行及系统状态；障碍物探测；故障信息采集和报警。
三、屏蔽门的控制方式屏蔽门控制系统具有3 级控制方式：系统级控制（自动控制）、站台级控制和手动操作。
城市轨道交通屏蔽门（PSD）图纸培训及故障分析1、屏蔽门（PSD)继电器名称：GMJ 屏蔽门关门指令继电器KMJ 屏蔽门开门指令继电器HKMJ 屏蔽门半开门继电器FGMJ 屏蔽门关门复式继电器MGJ 屏蔽门关闭且锁闭继电器MPLJ 屏蔽门互锁解除继电器注意：GMJ、KMJ、HKMJ 为联锁驱动继电器；2、联锁驱动电路3、当联锁机接受到开门命令当联锁机接受到开门命令后，联锁驱动KMJ吸起，此时：KMJ吸起后，通过自身接点71-72、81-82将20v左右的直流电送给屏蔽门控制室，使其打开屏蔽门。
3 当联锁机接受到半开门命令当联锁机接受到半开门命令后，联锁驱动HKMJ吸起，此时：在HKMJ吸起后通过自身接点71-72、81-82将20v左右的直流电送给屏蔽门控制室，使其屏蔽门动作。
4 当联锁机接受到关门命令当联锁机接受到关门命令后，联锁驱动GMJ吸起，此时：在GMJ吸起后，KMJ、HKMJ处于落下状态，此时有：此电路图可知，KZ→KMJ(31-33)→HKMJ(31-33)→GMJ(31-32)→FGMJ(1-4)→GM J(41-42))→HKMJ(41-43)→KMJ(41-43)→KF,此时FGMJ继电器吸起，在经过电路PSD+→F2-703-1→05-11→FGMJ(71-72)→GMJ(1-2)→FGMJ(81-8 2)→PSD-,将20v左右的直流电送给屏蔽门控制室，屏蔽门控制室在接受到20v 的电压后，使MG1、MG2吸起，则有如下电路沟通：当MG1/MG2吸起时，LZ(SP2)→RD1→F2-702-1→MG1→F2-702-3→MGJ→F2-702-4→MG2→F2-702-2→RD1→F2-2D-D6-3→LF(SP1),由此MGJ吸起，只有在MGJ吸起，联锁采集到MGJ状态，才能表明PSD已关闭且锁闭。
5 车门和屏蔽门不能联动当屏蔽门故障，车门和屏蔽门不能联动，且又不能影响行车时，司机在屏蔽门前端按下屏蔽门互锁解除按钮，屏蔽门控制室的MPL1/MPL2吸起，此时有下电路沟通6 采集电路注：采集电路为联锁A/B采集，只采集MGJ/MPLJ状态。
