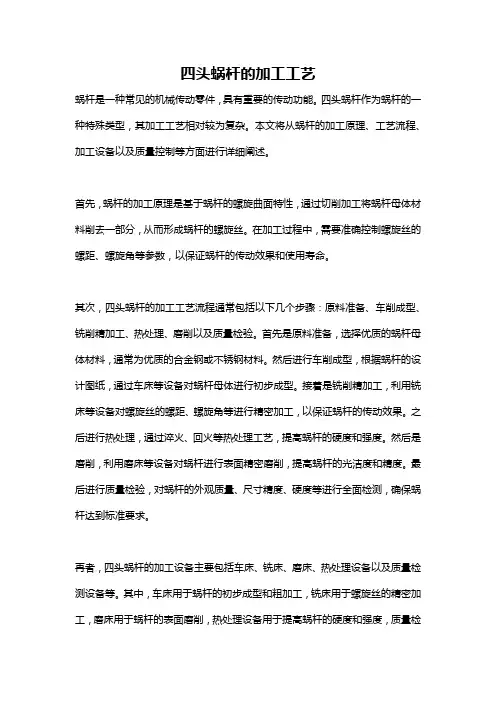

蜗杆加工工艺技术蜗杆加工工艺技术是指将蜗杆从原始材料加工成最终产品的一系列工艺步骤和技术要点。
蜗杆是一种常用于传动机械的重要零部件，其加工精度和质量直接影响到传动系统的工作效率和寿命。
下面将介绍一些常用的蜗杆加工工艺技术。
首先，蜗杆的加工开始于材料的选择。
常用的材料有钢、铜、铝等，具体的选择要根据实际使用条件和要求来确定。
在选择材料时需要考虑材料的硬度、耐磨性、耐腐蚀性等因素。
其次，蜗杆的加工包括多道工序，其中最主要的是车削和齿切割。
在车削过程中，通过旋转蜗杆，并在刀具上施加一定的切削力，将材料逐渐削除，形成蜗杆的外轮廓。
在齿切割过程中，通过使用专用的齿轮切割机床，将蜗杆的刀具与齿轮进行配合切削，形成蜗杆的蜗杆轮廓。
为了保证蜗杆加工的精度和质量，需要注意以下几个方面。
首先是刀具的选择，要选择合适的刀具类型和刀具参数，以确保切削效果。
其次是刀具的安装调试，要保证切削刀具的位置和角度的精确度。
此外，还需要注意切削速度和进给速度的调节，以防止因切削速度过高或进给速度过快而引起的加工缺陷。
除了车削和齿切割，蜗杆加工还涉及到光磨和热处理等工艺。
在光磨过程中，通过使用磨削工具和磨粒，对蜗杆进行表面处理，以改善其光洁度和精度。
在热处理过程中，通过将蜗杆加热到一定的温度，然后快速冷却，以提高其硬度和韧性。
最后，蜗杆加工还需要进行质量检测和表面处理。
通过使用专用的测量工具和设备，对蜗杆的尺寸、形状和表面质量进行检测，以确保其符合设计要求。
在表面处理中，可以进行镀铬、喷涂等处理，以提高蜗杆的耐磨性和耐腐蚀性。
综上所述，蜗杆加工工艺技术包括材料选择、车削、齿切割、光磨、热处理等一系列步骤和技术要点。
通过合理的选择和应用这些技术，可以提高蜗杆的加工精度和质量，从而提高传动系统的工作效率和寿命。
蜗杆加工工艺技术是一项复杂的机械加工工艺，要求加工过程具有高度的精度和稳定性。
下面将继续介绍相关的技术内容。
在蜗杆的加工过程中，车削是一个关键的工艺步骤。

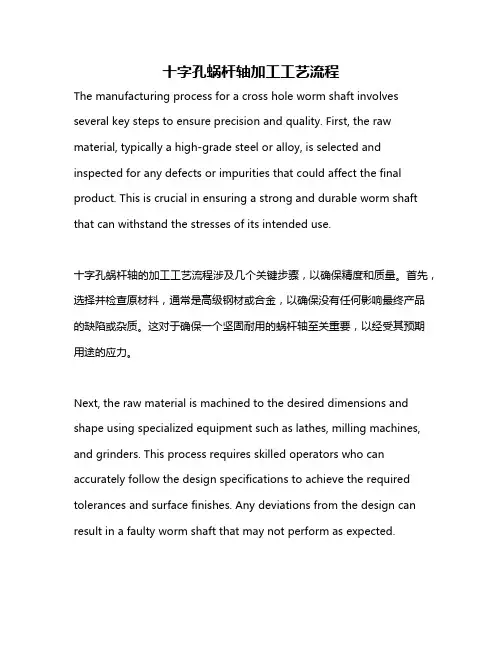

十字孔蜗杆轴加工工艺流程The manufacturing process for a cross hole worm shaft involves several key steps to ensure precision and quality. First, the raw material, typically a high-grade steel or alloy, is selected and inspected for any defects or impurities that could affect the final product. This is crucial in ensuring a strong and durable worm shaft that can withstand the stresses of its intended use.十字孔蜗杆轴的加工工艺流程涉及几个关键步骤，以确保精度和质量。
首先，选择并检查原材料，通常是高级钢材或合金，以确保没有任何影响最终产品的缺陷或杂质。
这对于确保一个坚固耐用的蜗杆轴至关重要，以经受其预期用途的应力。
Next, the raw material is machined to the desired dimensions and shape using specialized equipment such as lathes, milling machines, and grinders. This process requires skilled operators who can accurately follow the design specifications to achieve the required tolerances and surface finishes. Any deviations from the design can result in a faulty worm shaft that may not perform as expected.接下来，使用专门设备（如车床、铣床和磨床）对原材料进行加工，使其达到所需的尺寸和形状。
蜗杆加工工艺路线和论证蜗杆加工工艺路线：1. 材料选择：蜗杆材料通常选择高强度、高硬度的合金钢、不锈钢、铜合金等材料。
2. 切削加工：蜗杆是通过切削工艺来制造的,常见的切削方式有车削、铣削、磨削、拉削等。
3. 热处理：为了提高蜗杆的强度和耐磨性,通常需要对其进行热处理。
常见的热处理工艺有淬火、回火、渗碳等。
4. 精密加工：蜗杆是精密零件,需要进行精密加工处理。
常见的精密加工方式有磨齿、研磨等。
5. 表面处理：蜗杆表面处理通常采用镀铬、喷涂、阳极氧化等方式,提高其表面硬度和耐磨性。
6. 装配和检验：蜗杆制造完成后,需要进行装配和检验,确保其质量符合要求。
论证：蜗杆是机械传动中常用的零件之一,其加工质量的好坏直接影响到机械传动的稳定性和可靠性。
针对蜗杆的加工工艺路线,需要考虑以下几个方面：1. 材料选择的合理性：蜗杆通常承受较大的负荷,因此需要选择高强度、高硬度的材料。
在选择材料时需要综合考虑其成本、可加工性、耐磨性等因素。
2. 切削加工的精度和表面质量：蜗杆是高精度零件,其几何形状和表面粗糙度直接影响到传动的精度和噪声水平。
因此在切削加工时需要考虑刀具的选择、切削参数的控制、加工过程中的冷却和润滑等因素。
3. 热处理的工艺控制：蜗杆的热处理需要精确控制温度、时间和冷却方式,以保证其组织结构和性能指标符合要求。
4. 精密加工的工艺控制：蜗杆的磨齿和研磨加工需要使用高精密度的设备,并严格控制加工过程中的参数和误差,以确保蜗杆的精度和表面质量符合要求。
5. 表面处理的效果评价：蜗杆表面处理需要注意其基材与涂层之间的黏着度和密合性,以及涂层的厚度和硬度等因素。
需要进行表面质量的评价和质量检查,确保蜗杆表面的质量符合要求。
6. 装配和检验的质量控制：在蜗杆的装配和检验过程中,需要严格控制加工误差和装配偏差,保证蜗杆的传动精度和噪声水平符合要求,并进行可靠性测试。
精通双线蜗杆的加工细节，助力工艺完美双线蜗杆是数控加工中常见的零件之一。
它通常用于传动机构中，是一种带有歯轮的蜗轮蜗杆传动系统。
由于其结构特殊，制造难度较大。
在制造双线蜗杆的同时，切削工具的选择、加工工艺的合理调配及各个细节的处理都直接关系到双线蜗杆的质量和性能。
本文将从加工工具、数控加工及细节处理等方面进行探讨，以期帮助工程师在加工双线蜗杆的时候能够做到事半功倍、制造高品质的产品。
一、加工工具的选择在加工双线蜗杆的时候，切削工具的选择非常重要。
由于蜗杆的齿廓和蜗轮的齿廓都十分特殊，在加工的时候需要使用高精度的切削工具。
特别是在加工蜗轮的时候，由于蜗轮的齿形偏瘦而且齿根的肉厚不一样，一般需要使用高硬度的切削工具来保证加工的精度和效率。
在选择刀具时应注意选择合适类型的结构和尺寸，来保证切削质量和材料加工精度，满足蜗轮齿形和蜗杆齿形的精度要求。
二、数控加工双线蜗杆是一种高精度的零件，其制造需要高精度的数控加工设备。
由于蜗轮蜗杆的传动比较大，因此需要进行连续加工。
在装夹中心时，应注意蜗轮的齿廓的定位，力求达到最小间隙定位，保证加工的精度和效果。
同时，采用高高速走刀等加工方法，可以大大提高加工效率和精度。
三、细节处理在加工双线蜗杆的时候，由于零件特殊的结构和功能，需要对一些细节进行精细处理。
具体而言如下：1.加工前需要清洗：对于双线蜗杆的表面，应及时清洗干净，以免被切屑污染或残留的油脂影响加工效果。
同时，对钢材的表面也要清洗干净，使得钢材表面光洁度更高。
2.选择合适的润滑油：在数控加工过程中，适当使用一些润滑油可以提高切削效果和延长刀具使用寿命，但应选择合适的量和类型。
3.压力控制：采用高效的压力控制装置，对加工过程中的力量进行控制，避免其对双线蜗杆进行损伤。
4.合理选用渐近圆弧插入：在加工蜗轮的时候，采用渐近圆弧插入方法可以避免拉出大缺口，同时提高铣削质量和切削效率。
精通双线蜗杆的加工细节可以助力工艺完美，制造高品质的产品。
蜗轮蜗杆的工艺性分析蜗轮蜗杆是一种常用的传动装置，具有传动效率高、传动精度高、承载能力强等特点，广泛应用于工程机械、船舶、冶金、化工等领域。
蜗轮蜗杆的工艺性分析主要从制造工艺、加工工艺、装配工艺三个方面进行。
一、制造工艺分析蜗轮蜗杆的制造工艺包括锻造、车削、磨削等工序。
首先是锻造工艺，通过热锻或冷锻将蜗轮蜗杆锻造成半成品。
锻造工艺对于蜗轮蜗杆的性能影响很大，不合理的锻造工艺容易导致材料的晶粒粗化，从而影响蜗轮蜗杆的剪切强度和耐磨性。
其次是车削工艺，通过车床将蜗轮蜗杆进行精确加工。
车削工艺的关键是对切削刀具和刀具刃磨的精确控制，以保证蜗轮蜗杆的尺寸精度和表面质量。
最后是磨削工艺，通过研磨机对蜗轮蜗杆进行修整。
磨削工艺能够提高蜗轮蜗杆的表面粗糙度和尺寸精度，增强其耐磨性和传动效率。
二、加工工艺分析蜗轮蜗杆的加工工艺主要包括机械加工和热处理两个环节。
机械加工是对蜗轮蜗杆进行精确加工，确保其尺寸精度和表面质量。
机械加工过程中，切削刀具和刀具刃磨的选择非常重要，合理的切削条件和切削参数可以提高蜗轮蜗杆的加工效率和加工质量。
热处理是对蜗轮蜗杆进行退火处理，以消除内部应力，提高材料的强度和韧性。
热处理工艺的关键是加热温度和保温时间的控制，过高或过低的温度都会影响蜗轮蜗杆的性能。
三、装配工艺分析蜗轮蜗杆的装配工艺主要包括配合间隙的设计和装配精度的控制。
蜗轮蜗杆的配合必须满足一定的间隙要求，既不能过大以影响传动精度，也不能过小以增加传动功率损失。
装配过程中，需要对蜗轮蜗杆的尺寸精度和运动配合进行严格控制，以保证蜗轮蜗杆装配后的工作性能。
综上所述，蜗轮蜗杆的工艺性分析涉及制造工艺、加工工艺和装配工艺三个方面。
制造工艺的良好选择和控制能够提高蜗轮蜗杆的性能和精度，加工工艺的优化能够提高蜗轮蜗杆的加工效率和质量，装配工艺的精确控制能够确保蜗轮蜗杆的工作性能。
蜗轮蜗杆的工艺性分析对于提高蜗轮蜗杆的传动效率和使用寿命具有重要意义，也对推动相关行业的发展起到积极的推动作用。

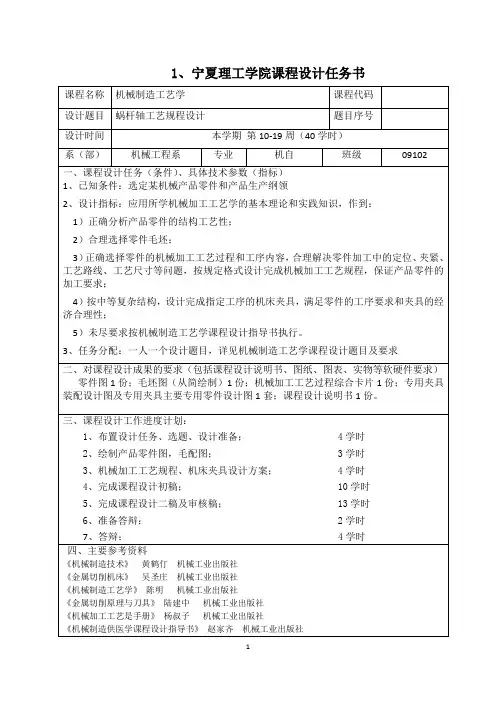

1、宁夏理工学院课程设计任务书任课教师（签名）：张春兰2012 年3月10 日机械系主任（签名）：张春兰2012 年3月10 日2、机械制造工艺学课程设计题目一、题目：“蜗杆轴”零件的机械加工工艺规程设计二、设计条件：产品年生产纲领3500台，零件备品率3%，零件废品率1%三、课程设计的内容及步骤。
（二一）题目为“蜗杆轴”零件的机械加工工艺规程设计1．编制工艺规程（1）计算零件生产纲领，确定生产类型。
（2）分析产品零件，审查零件图样的工艺性，确定并绘制零件设计图样。
（3）选择毛坯的制造形式，绘制毛坯图。
（4）拟定工艺路线选择定位基准，选择零件表面的加工方法，划分加工阶段，安排工艺顺序，比选工艺方案，确定工艺路线。
（5）确定各工序加工余量和毛坯尺寸（6）确定各工序采用的加工设备及工艺装备（7）确定各工序的工艺尺寸（8）填写机械加工工艺过程综合卡2．课程设计说明书。
（1）课程设计封面（2）课程设计任务书指导教师：张春兰2012年3月10日3、蜗杆轴零件的机械加工工艺规程设计45钢一、产品年生产纲领产品年生产纲领3500台零件备品率3%零件废品率1%N=3500×1×（1+0.03+0.01）=3640二、分析产品零件，审查零件图样的工艺性，确定并绘制零件设计图样。
1、零件的作用蜗杆轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。
它支撑其他转动件回转并传动扭矩同时又通过轴承与机器连接。
2、零件的工艺分析该蜗杆轴ø20j6，ø17k5两外圆表面为支撑轴颈，锥体部分是装配离合器表面，M18×1处装配圆螺母来固定轴承轴向位置。
以两端中心孔为中心加工表面两端中心孔以及端面倒角的加工。
主要加工表面为两端中心孔。
两端中心孔的轴线要作为加工定位与工序基准。
以轴头外圆面为中心的加工表面这一组表面加工它把轴段外圆面、螺纹、锥面轴段外圆面主要加工表面为轴段外圆面螺纹锥体用来支撑轴和离合器的以两轴段外圆面为中心的加工表面这组加工表面包括两个轴段外圆面右端面的倒角两个退刀槽以分度圆直径为ZA蜗杆螺旋面为中心的加工这组加工表面分度圆直径为ZA蜗杆螺旋面，轴段外圆面及两侧的退刀槽 ZA蜗杆螺旋面为主要加工表面，两个轴段外圆面，轴段外圆面把两端中心孔轴线A-B作为公共基准，有圆跳动要求。
蜗杆加工工艺与工装设计一、蜗杆加工工艺蜗杆是一种常用于传动装置中的零件，具有高精度、高可靠性和高耐磨性等特点。
蜗杆的加工工艺是指对蜗杆进行加工的一系列工艺过程。
下面将从材料选择、车削加工、热处理和磨削加工等方面介绍蜗杆的加工工艺。
1.材料选择：蜗杆通常选择高强度、高耐磨性和高韧性的材料，如45号钢、40Cr、42CrMo等。
材料的硬度要保证达到一定的标准，以保证蜗杆的传动性能。
2.车削加工：蜗杆的加工一般采用车削加工的方法。
在车削前，需要根据蜗杆的尺寸要求制定相应的车削工艺，并选择适当的车削刀具和车削参数。
蜗杆的车削一般需要进行多道次的切削，以保证蜗杆的精度和表面质量。
3.热处理：蜗杆在车削加工完成后需要进行热处理，以提高其硬度和耐磨性。
热处理一般包括淬火和回火两个步骤。
淬火后蜗杆的硬度会大幅提高，但其脆性也会增加，因此需进行回火处理以降低其脆性，提高其韧性。
4.磨削加工：磨削是蜗杆加工的最后一个步骤。
蜗杆磨削主要是为了提高其精度和表面质量。
常用的磨削方法有外圆磨削、蜗杆磨削和蜗轮磨削等。
磨削加工时需要选择合适的砂轮和磨削工艺参数，并对蜗杆进行适当的冷却，以避免高温对蜗杆的影响。
二、蜗杆工装设计蜗杆工装设计是指为了保证蜗杆加工质量和效率，设计和制造相应的工装装置。
下面将从工装的结构设计、定位与夹紧和装置制造等方面介绍蜗杆工装设计的重点。
1.结构设计：蜗杆工装的结构设计应根据蜗杆的尺寸和加工工艺要求进行设计。
工装一般由基座、定位夹具、夹紧装置和切削刀具等组成。
基座需要具备足够的刚性和稳定性，以保证工装的稳定性。
夹具和夹紧装置需要根据蜗杆的形状和尺寸进行设计，以确保其在加工过程中的固定和夹紧。
2.定位与夹紧：蜗杆在加工过程中需要进行定位和夹紧。
定位主要是确定蜗杆的加工位置和方向，通常使用定位销、定位块等来实现。
夹紧则是将蜗杆固定在工装上，通常使用夹紧器、夹爪等来实现。
定位和夹紧应根据蜗杆的加工需求和加工精度进行设计和选型。

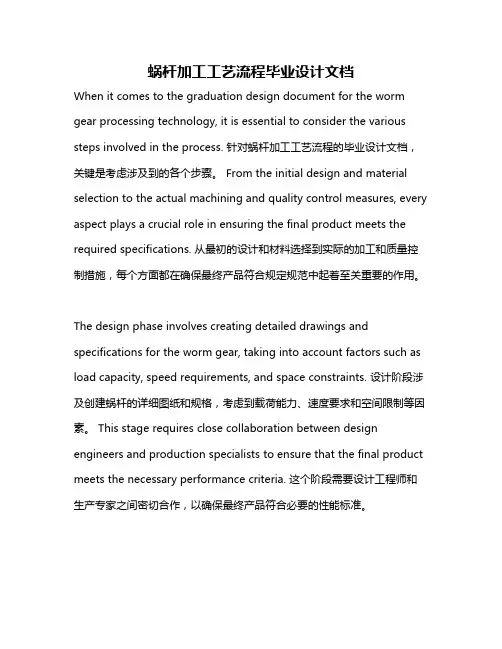

蜗杆加工工艺流程毕业设计文档When it comes to the graduation design document for the worm gear processing technology, it is essential to consider the various steps involved in the process. 针对蜗杆加工工艺流程的毕业设计文档，关键是考虑涉及到的各个步骤。
From the initial design and material selection to the actual machining and quality control measures, every aspect plays a crucial role in ensuring the final product meets the required specifications. 从最初的设计和材料选择到实际的加工和质量控制措施，每个方面都在确保最终产品符合规定规范中起着至关重要的作用。
The design phase involves creating detailed drawings and specifications for the worm gear, taking into account factors such as load capacity, speed requirements, and space constraints. 设计阶段涉及创建蜗杆的详细图纸和规格，考虑到载荷能力、速度要求和空间限制等因素。
This stage requires close collaboration between design engineers and production specialists to ensure that the final product meets the necessary performance criteria. 这个阶段需要设计工程师和生产专家之间密切合作，以确保最终产品符合必要的性能标准。
涡轮蜗杆零件加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!涡轮蜗杆零件加工是一种复杂的机械加工过程，涉及到多个环节。
蜗杆轴零件的加工工艺1. 简介蜗杆轴是一种常见的传动装置，在机械设备中用于实现传动和变速功能。
蜗杆轴零件的加工工艺对于其质量和性能起着决定性的作用。
本文将介绍蜗杆轴零件的加工工艺流程以及相关注意事项。
2. 加工工艺流程2.1 材料准备蜗杆轴常用的材料有钢、铸铁等，选择合适的材料对于提高蜗杆轴的耐磨性和强度非常重要。
在加工工艺中，需要根据设计要求选择相应的材料，并进行材料预处理。
2.2 切削加工蜗杆轴的加工通常包括车削、铣削、钻削等切削加工过程。
在切削加工中，需要根据蜗杆轴的尺寸和形状要求，采用适当的切削工艺和工具进行加工。
切削加工时，需确保加工精度和表面质量，避免产生划痕和变形等缺陷。
2.3 热处理蜗杆轴常常需要进行热处理，以提高其硬度和耐磨性。
常用的热处理方法包括淬火、回火和表面渗碳等。
在热处理中，需要控制好加热温度和保温时间，以及冷却速度，以确保蜗杆轴在热处理后具有良好的性能。
2.4 修磨和校验蜗杆轴的表面精度和几何形状对于传动的性能有很大影响。
因此，在加工过程中，需要进行修磨和校验工序。
修磨过程中使用砂轮或砂带进行研磨，校验过程中则使用测量工具如千分尺、游标卡尺等对蜗杆轴进行检测和校正。
2.5 表面处理为了提高蜗杆轴的耐腐蚀性和摩擦性能，常常需要对其进行表面处理。
常见的表面处理方法有镀铬、电镀、喷涂、氮化等。
选择合适的表面处理方法，可以大幅度提高蜗杆轴的使用寿命和传动效率。
3. 注意事项在蜗杆轴零件的加工过程中，还需要注意以下几点：3.1 安全操作加工过程中，需要严格遵守安全操作规程，使用合适的防护设备，避免事故发生。
同时，要保证加工环境良好，防止灰尘、杂质等对加工质量的影响。
3.2 加工精度蜗杆轴是一种高精度零件，加工过程中需严格控制尺寸公差和表面粗糙度。
需要使用合适的切削工具和设备，保证加工精度符合设计要求。
3.3 耐磨性和润滑性蜗杆轴在工作过程中承受较大的摩擦和磨损，因此在加工过程中要注意提高其耐磨性和润滑性。
蜗杆加工工艺学院：机械工程学院班级：机械设计及其自动化姓名：学号：目录一、零件的分析………………………………………………二、工艺规程的设计…………………………………………（一）确定毛坯的制作形式…………………………………（二）基准的选择……………………………………………三、蜗杆加工工艺过程卡片……………………………………四、蜗杆加工工序卡片…………………………………………五、零件图………………………………………………………六、典型工序加工用量计算……………………………………七、附表…………………………………………………………八、参考文献……………………………………………………一：零件分析（一）零件的作用与结构特点蜗杆主要用于一些机械设备变速箱中，通过与操作机构的结合，与涡轮搭配从而实现变速。
一般分为蜗杆和涡轮两部分。
在减速过程中，因为单级传动比比较大，故适用于需要减速大的场合。
但是由于蜗杆传动功率较低，所以产热比较大，因此，要注意它的散热，否则会因为温度过高，产生胶合等失效。
（二）零件的工艺分析该零件属于轴类零件，形状规则，尺寸精度和形位精度要求均较高，零件的主要技术分析如下：（1）蜗杆端面对准A的圆跳动公差不超过0.02mm，主要是保证端面平整光滑。
（2）由于零件轴向距离较小，根据生产纲领是选择合理的加工工艺。
（3）蜗杆要求加工精度高，要严格控制好定位（4）8mm的键槽是一比较重要的键，因此加工键槽的工序是比较重要的。
要在夹具设计中考虑保证到此孔精度及粗糙度要求。
二：加工工艺规程的确定（一）确定毛坯的制造形式由于零件结构简单，尺寸较小，且有台阶轴，力学性能要求较高，精度较高且要进行大量生产所以选用模锻件，其加工余量小，表面质量好，机械强度高，生存率高。
工件材料选用45钢，毛坯的尺寸精度要求为IT11—12级（二）基准的选择(1)粗基准的选择粗基准的选择：对蜗杆轴这样的回转体零件来说，选择好粗基准是至关重要。
对回转体零件我们通常以外圆作为粗基准。
（2）精基准的选择在加工完左右圆以后各工序则以两端外圆为定位精基准。
这样就满足了基准重合的原则和互为基准的原则。
在加工某些表面时，可能会出现基准不重合，这时需要进行尺寸链的换算。
三：蜗杆加工工艺过程卡片机械工程学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称蜗杆共 3 页第 3 页材料牌号45 毛坯种类模锻毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工步设备工艺装备工时准终单件11 磨磨φ25，φ45，φ52外圆。
磨键槽。
机加专用夹具，专用卡规12 钳去毛刺13 检终检设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期四：蜗杆加工工序卡片产品名称零件名称蜗杆共10 页第01 页车间工序号工序名称材料牌号机加01 车45毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 1设备名称设备型号设备编号同时加工件数专用铣床 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 装夹游标卡尺、专用机床2 车两端面400 25.12 1 1.53 钻中心孔4设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）机械工程学院机械加工工序卡片产品型号零件图号产品名称零件名称蜗杆共10 页第02 页车间工序号工序名称材料牌号机加02 车45毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 1设备名称设备型号设备编号同时加工件数卧式车床CA6140 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分) 准终 单件工步号 工 步 内 容工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/minm/minmm/r mm机动 辅助 1 装夹 外圆车刀、游标卡尺、三爪卡盘2粗车右端外圆400 25.12 1 1.5 3 4设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 03 页车间 工序号 工序名称材 料 牌 号机加 03 车45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数卧式车床CA61401 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号 工 步 内 容工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹 外圆车刀、游标卡尺、三爪卡盘，2车左端外圆450 28.26 1 1.2 3 450 1 1.2 4设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）车间 工序号工序名称 材 料 牌 号产品名称零件名称蜗杆 共10 页 第 04 页车间 工序号 工序名称材 料 牌 号机加 04 车45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数卧式车床CA61401 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分) 准终 单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/minm/minmm/r mm机动 辅助 1 装夹专用量具，专用夹具2半精车右端各外圆，倒角450 39.56 1 1.2 34设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 05 页车间 工序号 工序名称材 料 牌 号机加 05 车45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数卧式车床CA61401 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号 工 步 内 容工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹外圆车刀、游标卡尺、三爪卡盘，顶尖2半精车左端外圆，倒角500 31.4 0.5 0.5 3 4设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 06 页车间 工序号 工序名称材 料 牌 号机加 06 车45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数卧室车床CA61401 夹具编号夹具名称切削液工位器具编号 工位器具名称工序工时 (分)工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹专用量具，成型车刀，顶尖2成形蜗杆200 6.28 1 1.5 34设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 07 页车间 工序号 工序名称材 料 牌 号机加 07 铣45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数立式铣床X52W1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹专用夹具，高速钢立铣刀 游标卡尺2铣键槽（粗铣）200 3.77 11.5 34设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 08 页车间 工序号 工序名称材 料 牌 号机加 08 铣45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数立式铣床X52W1 夹具编号夹具名称切削液工位器具编号 工位器具名称工序工时 (分)工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹专用夹具，高速钢立铣刀 游标卡尺2铣键槽（精铣）200 3.77 11.5 34设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称 零件名称 蜗杆 共10 页 第 09 页车间 工序号 工序名称材 料 牌 号机加 09 磨45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数磨床M2501 夹具编号 夹具名称切削液工位器具编号工位器具名称工序工时 (分)工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时 r/min m/min mm/r mm 机动 辅助 1 装夹专用夹具，专用卡规2磨右端外圆200 3.77 1 1.5 3 300 6.59 1 1.5 450012.560.50.5设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）产品名称零件名称 蜗杆 共10 页 第 10 页车间 工序号 工序名称材 料 牌 号机加 10 磨45 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数模锻 1 1 设备名称 设备型号 设备编号同时加工件数磨床M2501 夹具编号 夹具名称切削液工位器具编号工位器具名称工序工时 (分)五：零件图六:典型工序加工用量计算【已知】加工材料#45，=647M a p，锻件，有外皮b工件尺寸 D=60mm,车削后d=55mm ，加工长度350mm ， 加工要求 车削后表面粗糙度为a R 10m μ, 车床C6140 解：【1】选择刀具由于工件时锻件毛坯，加工余量为2mm ，一次走刀即可完成。
粗车加工余量为2mm 。
（1）选择刀具，根据表1.1，由于C6140车床的中心高为360mm,故选刀杆尺寸BxH=20x20,厚度5.5mm 。
（2）根据表1.2，粗车带外皮的锻件毛坯，可选择YT5牌号硬质合金。
【2】计算切削用量（1）确定切削深度p a 由于粗加工余量为2mm ，可在一次走刀完成，故 p a =256-60mm=2mm (2)确定进给量f 根据表1.4，在粗车时，刀杆尺寸20mmx20mm,p a ≤3mm 以及工件的直径为30~50mm, 时 f=0.3~0.5mm/r 可选择f=0.4mm/r(3)选择车刀磨钝标注及寿命 根据表1.9，车刀后刀面最大磨损量为1mm,车刀寿命T=60min.(4)确定切削速度v 根据表1.10，使用YT15硬质合金刀具加工b σ=630~700M a p 、p a ≤7mm 、f ≤0.54mm/r ，切削速度t ν=109m/min 。
