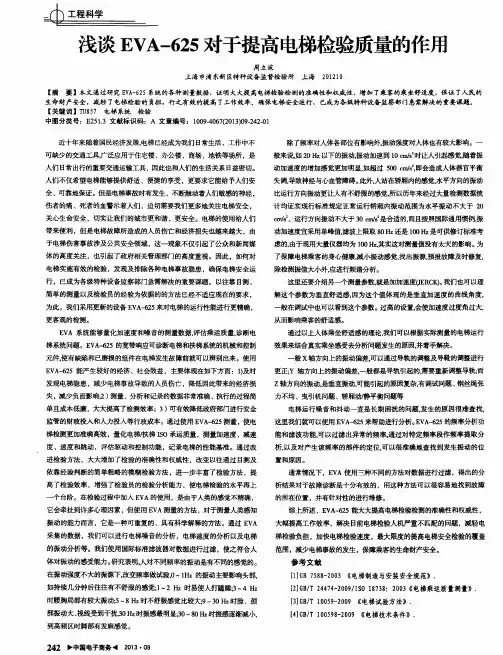

浅谈ＥＶＡ一６２５对于提高电梯检验质量的作用
周立波
上海市浦东新区特种设备监督检验所
上海
２０１２１０
【摘要】本文通过研究ＥＶＡ一６２５系统的各种测量数据，证明大大提高电梯检验检测的准确・ｌ生和权威性，增加了乘客的乘坐舒适度，保证了人民的生命财产安全，减轻了电梯检验的负担，行之有效的提高了工作效率。确保电梯安全运行，已成为各级特种设备监察部门急需解决的重要课题。
这里我们就可以使用ＥＶＡ一６２５来帮助进行分析。ＥＶＡ－６２５的频率分析功能和滤波功能。可以过滤出异常的频率，通过对特定频率段作频率提取分析，以及对产生该频率的部件的定位，可以很准确地查找到发生振动的位
置和原因。
梯检测更加准确高效，量化电梯，扶梯ＩＳＯ承运质量，测量加速度、减速
除了频率对人体各部位有影响外，振动强度对人体也有较大影响。一般来说，如２ＯＨｚ以下的振动，振动加速到１０ｃｍ，ｓ时让人引起感觉，随着振动加速度的增加感觉更加明显，如超过５００ｅｎｄｓ，即会造成人体器官平衡
人们不仅希望电梯能够提供舒适、便捷的享受，更要求它能给予人们安
于电梯伤害事故涉及公共安全领域，这一现象不仅引起了公众和新闻媒

AHAI6256型振动分析仪使用说明书

该仪器可广泛应用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域，完成环境振动测量、机器设备的振动分析等应用上。
2 主要特点
大于 110 dB 的超大级线性范围，1 档大量程，无需切换；多分析功能、记录、录音同步启动；彩屏显示器，分辨率 240×320，阳光下可读，显示内容丰富，亮度可自动调节；具有电池和外接电源自动切换功能；低功耗，续航时间长； RS232/485 可切换通信接口；内嵌蓝牙模块，实现无线打印和手机 app 通信（选配）；大容量存贮：最大支持 32 GB SD 卡（选配）。
手传振动测量 Vwhi、VwheqT、Vwheq4h、Vwheq8h
Max、Min、Leq,T、5 个 Ln(n 可以从 1 到 99 低频 1/3 OCT 分析之间设定)、30 个中心频率点、AP、SD、5
振动 1/3 OCT 分析
个合成频率计权（wz、wx、wm、wk、wu） Max、Min、Leq,T、30 个中心频率点、acc、 vel、disp
1
AHAI6256 型振动分析仪使用说明书
3 主要技术性能
1) 符合标准： —— GB/T 23716—2009 人体对振动的响应测量仪器（ISO 8041：2005 , IDT）； —— GB/T 3241—2010 电声学倍频程和分数倍频程滤波器（IEC 61260：1995, MOD）； —— GB/T 10071—1988 城市区域环境振动测量方法； —— GB/T 13441.1—2007 机械振动与冲击人体暴露于全身振动的评价第 1 部分：一般要求（ISO 2631-1:1997 , IDT）； —— GB/T 13441.2—2008 机械振动与冲击人体暴露于全身振动的评价第 2 部分：建筑物内的振动（1 Hz～80 Hz）（ISO 2631-2:2003, IDT）； —— GB/T 14790.1—2009 机械振动人体暴露于手传振动的测量与评价第 1 部分：一要求（ISO 5349-1:2001, IDT）； —— GB/T 14790.2—2014 机械振动人体暴露于手传振动的测量与评价第 1 部分：工作场所测量实用指南（ISO 5349-1:2001, IDT）； —— GB/T 50355-2005 住宅建筑室内振动限值及其测量方法标准； —— JGJ/T 170-2009 城市轨道交通引起建筑物振动与二次辐射噪声限值及其测量方法标准； —— 其他相关标准等；

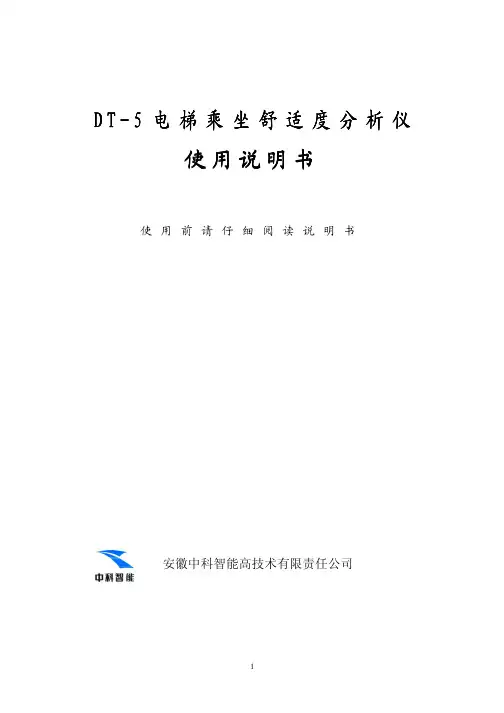

DT-5电梯乘坐舒适度分析仪使用说明书090224

DT-5 电梯乘坐舒适度分析仪使用说明书
使用前请仔细阅读说明书
安徽中科智能高技术有限责任公司
1
目录
目录 ....................................................................................................2
调整比例 ....................................................................................................13 移动曲线 ....................................................................................................14 参数显示 ....................................................................................................14 光标功能 ....................................................................................................14
2
3.4. 3.5. 3.6. 3.7. 3.8. 3.9.
显示速度、位移、加加速度曲线 ............................................................15 FFT 频谱分析 .............................................................................................16 滤波 ............................................................................................................17 打印报告 ....................................................................................................17 设置 DT-5 时间 ..........................................................................................17 校准和标定 ................................................................................................18

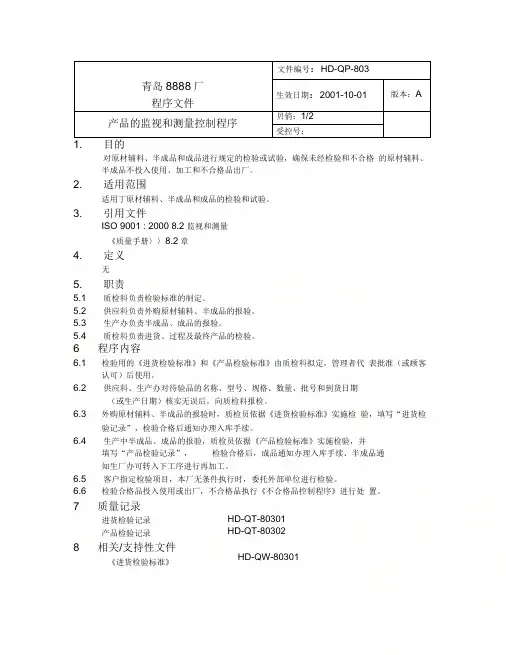

2019年整理【管理精品】803监视和测量

青岛8888厂程序文件文件编号：HD-QP-803生效日期：2001-10-01版本：A产品的监视和测量控制程序贝俏：1/2受控号：1. 目的对原材辅料、半成品和成品进行规定的检验或试验，确保未经检验和不合格的原材辅料、半成品不投入使用、加工和不合格品出厂。

2. 适用范围适用丁原材辅料、半成品和成品的检验和试验。

3. 引用文件ISO 9001 : 2000 8.2 监视和测量《质量手册〉〉8.2章4. 定义无5. 职责5.1 质检科负责检验标准的制定。

5.2 供应科负责外购原材辅料、半成品的报验。

5.3 生产办负责半成品、成品的报验。

5.4 质检科负责进货、过程及最终产品的检验。

6 程序内容6.1 检验用的《进货检验标准》和《产品检验标准》由质检科拟定，管理者代表批准（或顾客认可）后使用。

6.2 供应科、生产办对待验品的名称、型号、规格、数量、批号和到货日期（或生产日期）核实无误后，向质检科报检。

6.3 外购原材辅料、半成品的报验时，质检员依据《进货检验标准》实施检验，填写“进货检验记录”，检验合格后通知办理入库手续。

6.4 生产中半成品、成品的报验，质检员依据《产品检验标准》实施检验，并填写“产品检验记录”，检验合格后，成品通知办理入库手续、半成品通知生厂办可转入下工序进行再加工。

6.5 客户指定检验项目，本厂无条件执行时，委托外部单位进行检验。

6.6 检验合格品投入使用或出厂，不合格品执行《不合格品控制程序》进行处置。

7 质量记录进货检验记录产品检验记录8 相关/支持性文件《进货检验标准》HD-QT-80301 HD-QT-80302HD-QW-80301青岛8888厂程序文件产品的监视和测量控制程序文件编号：HD-QP-803生效日期：2001-10-01版本：A 贝俏：2/2受控号：拟稿审核批准HD-QW-80302HD-QP-804。

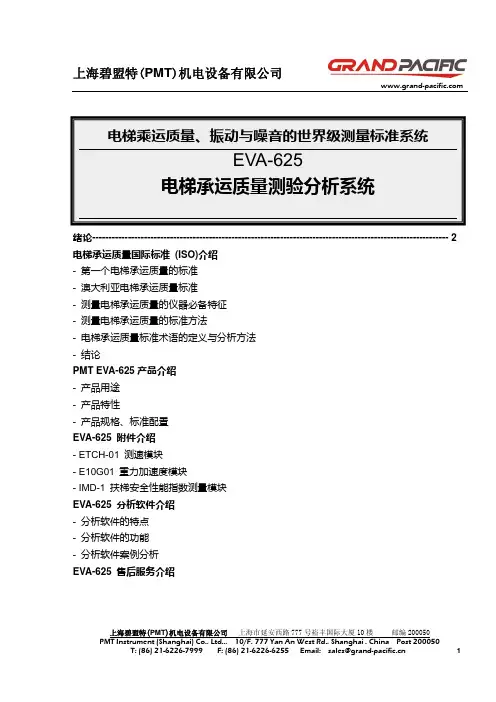

电梯乘运质量、振动与噪音的世界级测量标准系统 EVA-625电梯承运质量测验分析系统

上海碧盟特(PMT)机电设备有限公司电梯乘运质量、振动与噪音的世界级测量标准系统EVA-625 电梯承运质量测验分析系统绪论-------------------------------------------------------------------------------------------------------------- 2 电梯承运质量国际标准 (ISO)介绍 - 第一个电梯承运质量的标准 - 澳大利亚电梯承运质量标准 - 测量电梯承运质量的仪器必备特征 - 测量电梯承运质量的标准方法 - 电梯承运质量标准术语的定义与分析方法 - 结论 PMT EVA-625 产品介绍 - 产品用途 - 产品特性 - 产品规格、标准配置 EVA-625 附件介绍 - ETCH-01 测速模块 - E10G01 重力加速度模块 - IMD-1 扶梯安全性能指数测量模块 EVA-625 分析软件介绍 - 分析软件的特点 - 分析软件的功能 - 分析软件案例分析 EVA-625 售后服务介绍上海碧盟特(PMT)机电设备有限公司上海市延安西路 777 号裕丰国际大厦 10 楼邮编 200050 PMT Instrument (Shanghai) Co., Ltd.., 10/F, 777 Yan An West Rd., Shanghai , China PostPage 1 of 23 200050 T: (86) 21-6226-7999 F: (86) 21-6226-6255 Email: sales@ 1上海碧盟特(PMT)机电设备有限公司绪论随着国民经济发展,电梯将是日常生活不可缺少的交通工具,因此电梯的质量已是人们关注的焦点.电梯开关、故障停梯、运行不正常等是生活在高层建筑中口头抱怨的话题，从抱怨、申诉、直到要求仲裁事例逐渐增多。

为此，除了必须提高电梯设计、制造与安装质量，对电梯的验收、年检及日常检查是极为重要的工作。

DTIII系列电梯称重装置完整版

D T I I I系列电梯称重装置集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]DTZZIII系列电梯称重装置(DTZZⅢ-DJ) 使用手册秦皇岛开发区前景光电技术有限公司内容提要感谢使用秦皇岛开发区前景光电技术有限公司DTZZIII-DJ型电梯重量载荷指示控制仪使用手 ... DTZZIII系列电梯称重装置(DTZZⅢ-DJ)使用手册秦皇岛开发区前景光电技术有限公司内容提要感谢使用秦皇岛开发区前景光电技术有限公司DTZZIII-DJ型电梯重量载荷指示控制仪使用手册。

本手册对DTZZIII-DJ型电梯重量载荷指示控制仪结构原理、调试使用等进行了简洁系统的阐述。

本手册可作为采用我公司DTZZIII-DJ 型电梯重量载荷指示控制仪设计的参考资料，也可作为系统安装、调试、维护的使用资料目录一用途 (2)二特点 (2)三工作原理 (2)四技术参数 (3)五控制仪端子功能 (3)六安装 (4)七调试 (5)八运行 (7)九常见故障排除 (8)十用户须知 (9)十一控制仪保养 (9)DTZZⅢ-DJ型——电梯重量载荷指示控制仪一、用途DTZZⅢ-DJ型电梯重量载荷指示控制仪(以下全部简称控制仪)是客梯、货梯、液压梯、医用梯等各种直升式电梯实现安全运行必不可少的仪器。

控制仪可以输出满载、超载两组继电器触点信号，超载时控制仪声、光报警二、特点(1)显示控制仪采用3位数码管显示：用于显示实际载重量与电梯载荷值的百分比、显示电梯楼层，显示电梯额载设定吨位，方便用户操作。

(2)输入控制仪的输入端都采用光电隔离技术，适合触点信号输入。

(3)操作自由设定电梯载荷值或直接读取电梯内实际重量为设定载荷，传感器安装在绳头处。

(4)克服电梯运行中的惯性误报警控制仪采用对电梯开门时进行检测及控制输出，电梯上升或下降时，控制仪不进行检测及控制输出的工作方式。

三、工作原理控制仪是由压力传感器将重量转换成电信号经传输电缆与控制仪连接，经控制仪求和放大器、A/D 转换器、单片机运算，实现电子称重。

重庆市计量质量检测研究院_企业报告(业主版)

178.6
2023-06-21
TOP2
激光跟踪仪、荧光光谱仪等设备
重庆秦度科技有限公司
128.8
2023-08-11
四川省外贸集团成
TOP3 绿色产品安全检测平台
都进出口有限责任
89.6
公司
TOP4
绿色产品安全检测平台 (CQS23A00187)中标（成交）结果公告
重庆洽捷科技有限公司
82.9
一、采购需求
1.1 总体指标
近 1 年(2022-09~2023-08)：
项目数(个)
681
同比增长：26.6%
项目总金额(万元)
(不含费率与未公示金额)
￥14229.77
同比增长：-26.1%
平均金额(万元)
￥25.37
同比增长：-43.5%
平均节支率
8.9%
同比增长：-16.0%
*平均节支率是指，项目节支金额与预算金额的比值的平均值。（节支金额=项目预算金额-中标金额）
本报告于 2023 年 08 月 12 日生成
2/32
1.4 行业分布
近 1 年重庆市计量质量检测研究院的招标采购项目较为主要分布于质检技术服务仪器仪表医疗设备行业，项目数量分别达到 173 个、133 个、60 个。其中质检技术服务仪器仪表医疗设备项目金额较高，分别达到 2113.89 万元、1921.55 万元、1262.20 万元。近 1 年(2022-09~2023-08)：
目录
企业基本信息 .................................................................................................................................1 一、采购需求 .................................................................................................................................1

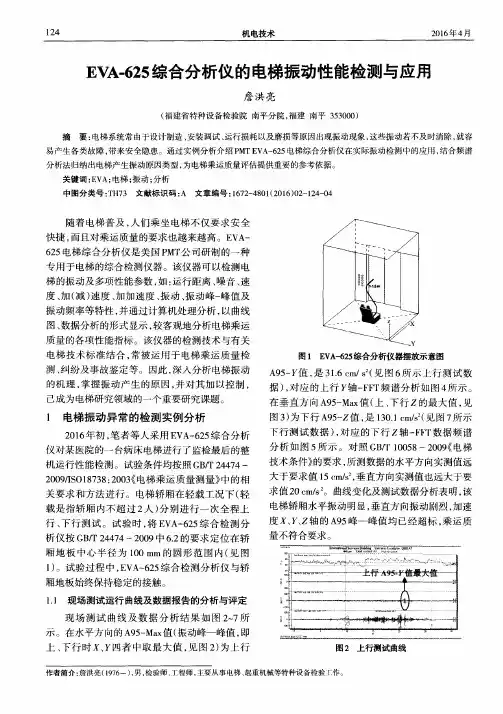

EVA-625综合分析仪的电梯振动性能检测与应用

２００９／ＩＳ０１８７３８：２００３（电梯乘运质量测量》中的相关要求和方法进行。电梯轿厢在轻载工况下（轻
载是指轿厢内不超过２人）分别进行一次全程上
求值２０ｃｍ／ｓ２ｏ曲线变化及测试数据分析表明，该
图２上行测试曲线
作者简介：詹洪亮（１９７６一），男，检验师、工程师，主要从事电梯、起重机械等特种设备检验：Ｔ作。
Hale Waihona Puke 图３）为下行Ａ９５一Ｚ值，是１３０．１ｃｍ／ｓ（见图７所示下行测试数据），对应的下行ｚ轴一ＦＦＴ数据频谱
ｌ电梯振动异常的检测实例分析
２０１６年初，笔者等人采用ＥＶＡ一６２５综合分析仪对某医院的一台病床电梯进行了监检最后的整
专用于电梯的综合检测仪器。该仪器可以检测电梯的振动及多项性能参数，如：运行距离、噪音、速度、加（减）速度、加加速度、振动、振动峰一峰值及
振动频率等特性，并通过计算机处理分析，以曲线
图、数据分析的形式显示，较客观地分析电梯乘运
电梯轿厢水平振动明显，垂直方向振动剧烈，加速度、ｌ，、ｚ轴的Ａ９５峰一峰值均已经超标，乘运质
行、下行测试。试验时，将ＥＶＡ一６２５综合检测分
析仪按ＧＢ／Ｔ２４４７４—２００９中６．２的要求定位在轿

电梯质量振动分析仪DTA_803

电梯振动分析仪安迪世纪电子第1章系统说明1.1 总体概述随着各行各业对电梯的使用越来越普及，电梯的乘运质量关系到乘客的安全、舒适，以及作为衡量电梯质量的标准，需要制造一台能够满足全方位检测电梯质量的仪器，本文将提供智能电梯乘运质量测试系统方案。

基于本方案系统，针对电梯乘运质量的如下目标实施测试：✓实现对电梯的振动和噪声信号的采集、实时存储、处理；✓实现对采集仪器的简单操作从而完成整体测试过程；✓实现对测试过程的实时显示；✓实现采集仪器的便携使用。

1.2 需求分析鉴于电梯的特殊性及重要性，电梯乘运质量测试系统的设计应根据国家标准的要求，贯彻国家已颁布实施的有关“规”和“标准”，考虑到成本，并综合运用电子信息技术、计算机网络技术、安全防技术等，构成先进、可靠、经济适用的电梯乘运质量检测系统。

根据客户需求，场景为检测电梯从启动、运动、停止整个过程，将检测仪器固定于电梯，仪器自动记录电梯的x、y、z轴的加速度应变数据，数据支持通过无线网络发送至手持设备，数据还可以通过接口传输至计算机。

系统提供数据分析软件，软件能够根据采集到的数据生成完整的信号图，并根据采集的数据计算出加速度过程平均加速度、加速度过程最大加速度、加速度过程a95加速度、加速过程持续时间、减速过程平均减速度、减速度过程最大减速度、减速度过程a95减速度、减速度持续时间、最大位移、最大速度、V95速度、最大加加速度等。

1.3 测试规系统配置是根据业主国家或行业批准发布的相关产品/系统标准而设计的。

《电梯乘运质量测量 GB/T 24474-2009/ISO 18738:2003》第 2 章系统功能介绍2.1 系统拓扑图2.1电梯质量振动分析仪器功能描述根据《电梯乘运质量测量》规程，测量仪器满足测量x、y、z轴的振动数据，分辨能力为0.005m/s2,测量围为最大瞬时加速度以上20%到最小瞬时加速度以下20%；1.电梯的启动加速度测试和制动减速度测试。

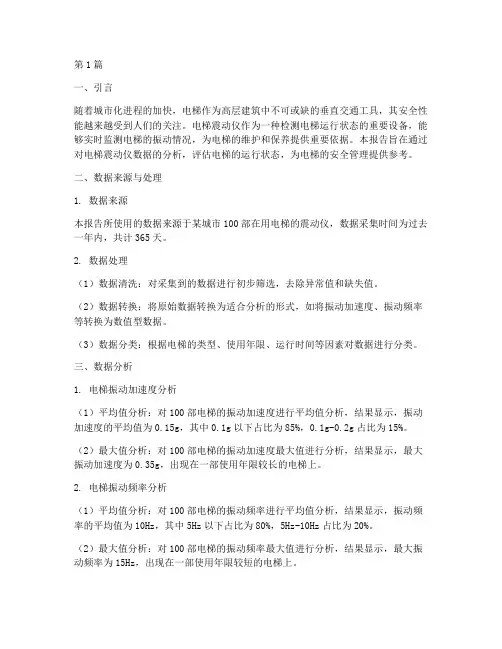

电梯震动仪数据分析报告(3篇)

第1篇一、引言随着城市化进程的加快，电梯作为高层建筑中不可或缺的垂直交通工具，其安全性能越来越受到人们的关注。

电梯震动仪作为一种检测电梯运行状态的重要设备，能够实时监测电梯的振动情况，为电梯的维护和保养提供重要依据。

本报告旨在通过对电梯震动仪数据的分析，评估电梯的运行状态，为电梯的安全管理提供参考。

二、数据来源与处理1. 数据来源本报告所使用的数据来源于某城市100部在用电梯的震动仪，数据采集时间为过去一年内，共计365天。

2. 数据处理（1）数据清洗：对采集到的数据进行初步筛选，去除异常值和缺失值。

（2）数据转换：将原始数据转换为适合分析的形式，如将振动加速度、振动频率等转换为数值型数据。

（3）数据分类：根据电梯的类型、使用年限、运行时间等因素对数据进行分类。

三、数据分析1. 电梯振动加速度分析（1）平均值分析：对100部电梯的振动加速度进行平均值分析，结果显示，振动加速度的平均值为0.15g，其中0.1g以下占比为85%，0.1g-0.2g占比为15%。

（2）最大值分析：对100部电梯的振动加速度最大值进行分析，结果显示，最大振动加速度为0.35g，出现在一部使用年限较长的电梯上。

2. 电梯振动频率分析（1）平均值分析：对100部电梯的振动频率进行平均值分析，结果显示，振动频率的平均值为10Hz，其中5Hz以下占比为80%，5Hz-10Hz占比为20%。

（2）最大值分析：对100部电梯的振动频率最大值进行分析，结果显示，最大振动频率为15Hz，出现在一部使用年限较短的电梯上。

3. 电梯运行状态分析（1）电梯运行平稳性分析：通过对振动加速度和振动频率的综合分析，评估电梯的运行平稳性。

结果显示，大部分电梯的运行平稳性较好，但仍有部分电梯存在较大振动，需进行针对性维护。

（2）电梯使用年限与振动关系分析：通过对不同使用年限电梯的振动数据进行分析，发现使用年限较长的电梯振动加速度和振动频率普遍较高，可能与电梯老化有关。

EAV-625测试仪在检测电梯垂直振动源的应用

１电梯垂直振动超标问题的案例
作者简介：陈建宇（５１９年一）男，９，工程师，事电梯安装、试及维修技术指导工作。从调
２农Ｊ０ＮＩｌＯ１ｊＮ０机Ｇ
．
研究与探索
振动值已严重超标。
成本。
永磁同步主机：Ｙ１３０．ＷＪ０ —２３ＶＶＶＦ调速系统一西威变频器
载重量：Ｏ０ｇｌ０ｋ
梯速：．ｍｓ２５／
层站：９１１／９
ＥＡ６５可以记录电梯运行时的三个方向（Ｖ一２三
维）的振动加速度：水平ｘ轴（后方向）水平Ｙ轴前、
例，阐述了如何利用ＥＶ６５振动加速度测试仪和ＥＶ／Ｔ软件来分析、断电梯垂直振动源。Ａ一２ＡＦＦ判关键ｈ：电梯垂直振动；Ａ一２ｉＥＶ６５测试仪；Ａ／ＦＥＶＦＴ软件使用；动源分析振中图分类号：Ｕ７＋．文献标识码：Ｔ９３６Ａ
其中的振动分析工具一ＦＴ软件，查找引起连续振Ｆ来
动超标的根源，对其进行整改，从而排除振动源，高提电梯运行的舒适感。
ＦＴ（ａｒ）快速傅立叶变
ＥＡ６５和ＥＡ电梯振动分析软件是一个记录Ｖ一２Ｖ和分析电梯／扶梯运行状况的组合体，美国ＰＴ公是Ｍ
司（ｈｓｃｌＭａｕｅｅｔＴｃｎｌｇｅ，Ｉｃ）Ｐｙｉａｅｓｒｍｎｅｈｏｏｉｓｎ．的

电梯运行安全评价方法和运用探究

742022年7月上第13期总第385期工艺设计改造及检测检修China Science & Technology Overview电梯是人们日常出行的重要交通工具，电梯运行故障的出现不仅会影响电梯的使用性能，而且也会影响到人们的生命财产安全。

为了能够保障电梯的运行安全，需要相关人员采取积极的措施对电梯进行安全管理，并在电梯运行中引入电梯运行安全评价方法，通过科学的电梯运行安全评价来防范电梯运行过程中可能出现的一系列故障，提高电梯设备的应用水平。

1.电梯运行安全评价方法的分析电梯运行安全分析方法对比研究可以从性质特点、逻辑思维方式、使用周期等方面进行研究，由此得出以下几个特点：第一，从系统安全角度进行分析考虑，具体包含定量分析和定性分析。

定性分析是对生产系统全过程状况进行全面的分析，在具体分析时所使用的方法可以是直观判断，也可以是根据自己过往的经验。

定性安全分析被广泛应用到电梯运行生产各个阶段，具体包含电梯的设计阶段、电子的制造、电梯的检验、电梯的试运行管理。

定量分析是在定性分析方法基础上，依托大量经验、实验结果来对系统的运行情况进行定量分析，从而有效判定出电梯故障的严重程度。

第二，逻辑思维方法分析。

逻辑思维方法是一种归纳方法，是根据电梯基本故障类型和失误来推断可能发生的灾害事故。

第三，从寿命周期思路分析。

电梯运行全寿命周期分析包含初始阶段的设计分析、使用过程分析评价、系统寿命完结阶段的分析[1]。

2.曳引驱动电梯的综合因素分析2.1曳引驱动电梯故障影响因素分析在挖掘电梯运行数据信息发现电梯在早上8点到10点阶段的时候很容易出现故障。

按照《电梯曳引机》的规定，机房温度在5℃～40℃。

较高的温度会对曳引机的运行产生不利的影响，电梯故障发生概率也会大大加大。

医院、住宅也是电梯故障的高发区域，住宅建筑的使用频率比较高、楼层也比较高，相应的电梯额定运行速度也会提升。

与此同时，业主装修房屋期间在搬运砂石、泥土等过程中也会诱发电梯门系统的故障。

无机房电梯的振动信号远程监测系统

２１２数据采集原理．．数据采集原理图如图２示。所
位读写常用ＵＢ存储设备，可自由定义其数据结Ｓ并
构。
２２２ＵＢ控制传输模块．．Ｓ
Ｃ３２是Ｃ３５芯片的功能简化版。Ｃ３２在Ｈ７Ｈ７Ｈ７
Ｃ３５的基础上减少了ＵＢ主机方式和串口通信方Ｈ７Ｓ
如图１示。所
。系统总体框图
随着无机房电梯的不断普及，它在给人们带来便利的同时，其在运行检修过程中亟待解决的问题也日益凸显，如在运行过程中，电梯轿箱往往由于结构件相互作用、向轮偏差、导导轨不平或与轿箱固有频率产生共振等因素而产生噪声和振动等现象，而降低乘客从乘坐的舒适感、增加了维修的困难度。
Ｆａｈｌ供用户存储程序等。这不仅简化了下位系统结ｓ构，也大大降低了成本。
为了满足系统采集和转换精度要求，系统采用了ｌ６位的ＡＳ３１数转换芯片。该芯片是一款采样Ｄ８６模
到单片机、Ｓ、Ｕ和ＭＵ等控制器的系统总线上。ＤＰＭＣＰＣ３５还内置了处理海量存储设备专用通信协议的固Ｈ７件，使外部单片机可直接以５２１Ｂ的物理扇区为基本单
无机房电梯的振动信号远程监测系统闰学勤。等
无机房电梯的振动信号远程监测系统
ＲｅｏｅＭｏｉｉｇＳｓｅｆｈｂａｉｎＳｉａｆＭａｈｎ－ｏｍ－ｓＥｌｖｔｒｍｔｎｔｎｙｔｍｏｒｔｅＶｉｒｔｇｎｌｃｉｅ－ｏ－ｅａｏｓｏｒｏｏｒｌｅｓ

一种电梯质量振动分析仪[实用新型专利]

专利名称：一种电梯质量振动分析仪专利类型：实用新型专利
发明人：王克兵,王光明,王涛
申请号：CN201120383791.2
申请日：20111011
公开号：CN202216855U
公开日：
20120509
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种电梯质量振动分析仪，其包括壳体、三向振动传感器、数据采集模块、显示屏、可充电电池以及电源开关；其中，所述三向振动传感器、数据采集模块和可充电电池收容于壳体内；所述数据采集模块分别和三向振动传感器、可充电电池和显示屏电性连接；所述显示屏安装于壳体的前表面；所述电源开关安装于壳体的侧面。

本实用新型的电梯质量振动分析仪具有功能齐全、成本低、携带方便且扩展性能好等诸多优点。

申请人：北京安迪世纪电子有限公司
地址：100016 北京市朝阳区大屯路慧忠北里311楼703室
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

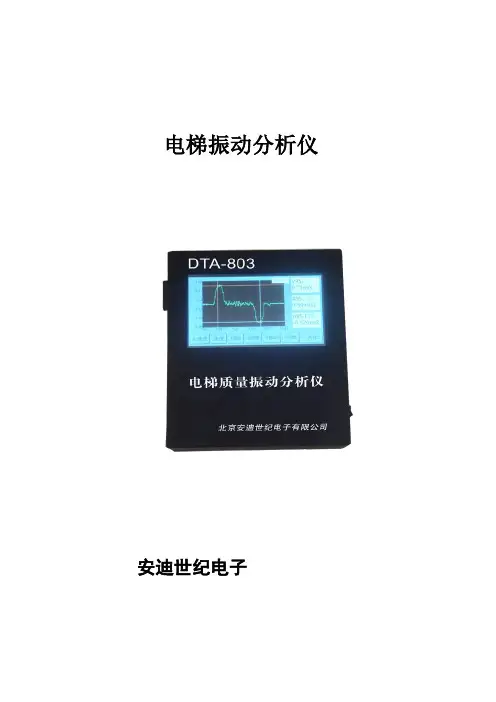

电梯振动分析仪
北京安迪世纪电子有限公司
第1章系统说明
1.1 总体概述
随着各行各业对电梯的使用越来越普及，电梯的乘运质量关系到乘客的安全、舒适，以及作为衡量电梯质量的标准，需要制造一台能够满足全方位检测电梯质量的仪器，本文将提供智能电梯乘运质量测试系统方案。

基于本方案系统，针对电梯乘运质量的如下目标实施测试：
✓实现对电梯的振动和噪声信号的采集、实时存储、处理；
✓实现对采集仪器的简单操作从而完成整体测试过程；
✓实现对测试过程的实时显示；
✓实现采集仪器的便携使用。

1.2 需求分析
鉴于电梯的特殊性及重要性，电梯乘运质量测试系统的设计应根据国家标准的要求，贯彻国家已颁布实施的有关“规范”和“标准”，考虑到成本，并综合运用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济适用的电梯乘运质量检测系统。

根据客户需求，场景为检测电梯从启动、运动、停止整个过程，将检测仪器固定于电梯内，仪器自动记录电梯的x、y、z轴的加速度应变数据，数据支持通过无线网络发送至手持设备，数据还可以通过接口传输至计算机。

1.3 测试规范
系统配置是根据业主国家或行业批准发布的相关产品/系统标准而设计的。

《电梯乘运质量测量 GB/T 24474-2009/ISO 18738:2003》
第 2 章系统功能介绍
2.1 系统拓扑图
2.1电梯质量振动分析仪器功能描述
根据《电梯乘运质量测量》规程，测量仪器满足测量x、y、z轴的振动数据，分辨能力为0.005m/s2,测量范围为最大瞬时加速度以上20%到最小瞬时加速度
以下20%；
1.电梯的启动加速度测试和制动减速度测试。

2. 电梯的最大加速度测试和最大减速度测试。

3. 电梯水平方向振动加速度测试和垂直方向振动加速度测试。

4. 电梯加减速时间测试、最大运行时间测试和运行速度测试。

5.系统会自动算出V95、A95上、A95下
6.三向振动采集直接显示加速度、速度、X振动动、X频谱、Y振动、Y频谱等图形
2.2 技术参数说明
2.3 电梯质量振动分析仪产品性能特征：
1. 仪器面板带触摸显示屏蔽屏，现场人员操作方便灵活。

2. 智能自动判断试验测试结果，减少工作人员的工作强度。

3. 测试界面上实时动态显示加速度、振动及运行速度的曲线，同时显示
出数据处理的结果。

测试效率高。

4. 电梯振动频谱分析与图示，帮您分析震源，解决振动问题。

5. 支持测试曲线、数据保存功能。

可以通过有线或无线传输到计算机上。

6. 系统采样频率为：500Hz。

7. 可实时数字滤波可为：10Hz，30Hz，100Hz，200Hz等
8. 系统加速度峰值误差在0.5%内。

9. 仪器内置可充点电池，可以连续工作8小时以上。

10. 采集设备支持通过无线WIFI网络传输至便携设备，目前暂时支持
WINCE 5.0以上或WM6.0以上PDA，设备需安装指定软件进行数据接收和
处理。

2.3 电梯质量振动分析系统软件功能特征
2.3.1 分析仪独立工作时仪器分析软件功能
➢系统会自动算出V95、A95上、A95下
➢直接显示各种曲线，显示六张波形图
➢加速度、速度、X震动、X频谱、Y震动、Y频谱
➢可以直接显示提升的速度和总位移及上升的时间。

2.3.2 振动分析仪仪器计算机上的处理分析功能
1.数据导入
用户在仪器上采集的数据可以通过USB口导入到计算机；也可以通过PDA 设备的有线或存储卡与计算机连接，客户端软件能够将数据自动导入并保存在
指定目录下。

2.3.2 数据分析
⏹数据编辑
系统提供将数据根据时间进行编辑，可将电梯运行的整个过程按照时
间进行区分，例如：区分出电梯离开端站开始关门前0.5s
⏹数据显示
系统提供以列表的形式显示数据，数据显示分为时间、数值
⏹图形显示
系统提供波形图显示
⏹数据计算
系统提供根据计算公式自动计算功能，并将数据同步保存至测量数据库。

报表导出
系统提供数据的导出，导出可以根据时间阶段、测试批次导出，导出格式支持
文本和EXCEL文件格式，测试结果可以直接打印。

第三章系统优势
3.1.1 高性能
●基于电梯整体工作流程的高采样率检测。

●在保持99%的极高检测率（POD）的同时，具有少于1个/毫秒的极低误
报率（FAR）。

●对于非平坦地板的检测检测具有很高的可靠性。

3.1.2 自动存储化
●超长时间待机，检测过程不用人为干预即可自动保存在仪器自带的存
储芯片中，存储超过10小时的工作数据；
●数据支持独立本地存储，通过连接线输出至计算机。

3.1.3 实时无线输出及显示
●采集仪器支持以无线WIFI协议进行数据高速传送；
●接收设备为手持PDA设备或计算机设备，设备装有实时显示软件，保
证了数据的实时显示性。

3.1.4 易使用
●设备操作简单，按钮少；
●软件操作容易学习和使用，采用最新人机交互方式，使用者能够很快
掌握软件的的操作，无需学习。

所有的配置选项都非常容易设置，通常只需几分钟就可以完成。

输出格式大众化，文本文件和EXCEL便于导入其他软件进行二次计算，并可直接打印
3.1.5 系统防震性高
系统运行的稳定性，防止外界强电压、大电流浪涌串入系统，损坏系统的设备，造成系统不能正常运行，我们将从采集信号、存储信号、网络信号、电源四个方面做好防护措施，来保证系统很好的抗干扰性
第四章系统安装部署图
仪器放置在电梯地板表面，仪器支脚采用铅块或其他重物将仪器固定于电梯地板。
