断路器振动分析仪

谐波分析仪1. 简介谐波分析仪是一种用于分析市电供电系统中谐波及其污染的仪器，可用于研究市电中的谐波频率、谐波含量、谐波歪曲度等。

谐波分析仪通常由一个能够够测量电流和电压的夹子以及一个数据处理器组成。

其核心功能是测量电系统中的电压和电流，并分析这些数据以确定电网中的谐波频率和谐波含量。

2. 谐波的概念谐波是指一个波形中有两个或多个频率的波合成而成的波形。

在市电中，谐波是由非线性负载引起的。

负载因素可能包括电力电子设备，如调光器或逆变器，以及电动机和照明设备等。

这些设备可能会损害电力网络。

我们需要对市电中的谐波进行监测和分析，以确保系统稳定，并消除谐波污染。

3. 谐波分析仪的工作原理谐波分析仪的工作原理是通过夹子传感器测量电压和电流来分析市电中谐波的含量。

夹子传感器是一种非接触式测量电流的传感器。

它可以夹在电缆、导线或用于测量配电盘内的电流采样器上。

夹子传感器中有一段可打开的夹子，通过夹住电流导线来测量电流。

夹子传感器能够提供60Hz的电流文件和高于60Hz的电流文件。

谐波分析仪将得到的电压和电流数据通过FFT（快速傅里叶变换）算法转换成频谱图。

FFT算法能够将时域信号转换为频域信号，这个频域信号就可以被用于谐波分析。

谐波分析的结果被用于分析市电中的谐波频率和谐波含量。

通过对谐波的分析，可以发现存在的谐波问题，并采取措施加以解决。

4. 谐波分析仪的应用谐波分析仪是一种非常实用的设备，它被广泛应用于电力工业和电能质量监测领域。

其主要应用领域如下：4.1 电力系统的谐波分析通过谐波分析仪，电力系统中的谐波含量可以被测量并分析。

分析结果可以帮助电力系统解决谐波污染引起的问题。

4.2 非线性负载的电能质量监测非线性负载会引起电能质量的下降，谐波分析仪可以通过监测非线性负载中的谐波含量来监测电能质量。

4.3 频谱分析除了谐波分析，谐波分析仪还可以进行频谱分析，并通过成色图对分析结果进行可视化，用于更好地理解结论。

振动测试仪原理
振动测试仪是一种用于测量和分析物体振动特性的仪器。

它通过测量物体在外加激励下的振动信号并进行分析，可以获得物体的振动频率、幅值、相位等信息，从而评估物体的结构健康状况。

振动测试仪的原理是基于物体振动与声学相似的原理。

当物体受到外界激励时，会产生振动，振动会传播到物体表面并引起物体表面的位移。

振动测试仪通过安装在物体表面的加速度传感器来检测物体的振动信号。

加速度传感器由感应层、传输层和发射层组成，感应层用于感应物体表面的振动，传输层用于将振动信号传递给发射层，发射层则通过放大和滤波等处理将振动信号转换为电信号输出。

振动测试仪利用物体的振动信号进行信号处理，常用的处理方法包括时域分析、频域分析和波形分析等。

时域分析是指将振动信号转化为时间序列，通过观察振动信号在时间上的变化来分析物体的振动特性。

频域分析是指将振动信号转化为频谱图，通过观察振动信号在频率上的分布来分析物体的振动频率。

波形分析是指将振动信号转化为波形图，通过观察振动信号的波形特征来分析物体的振动形态。

通过振动测试仪的测量和分析，可以判断物体的振动频率是否存在异常，以及异常频率的幅值和相位是否符合要求。

同时，振动测试仪还可以用于发现和诊断物体振动引起的故障或损坏，如松动、脆性、疲劳等问题。

因此，振动测试仪在工程领域中被广泛应用于振动监测、故障诊断和结构健康评估等方面。

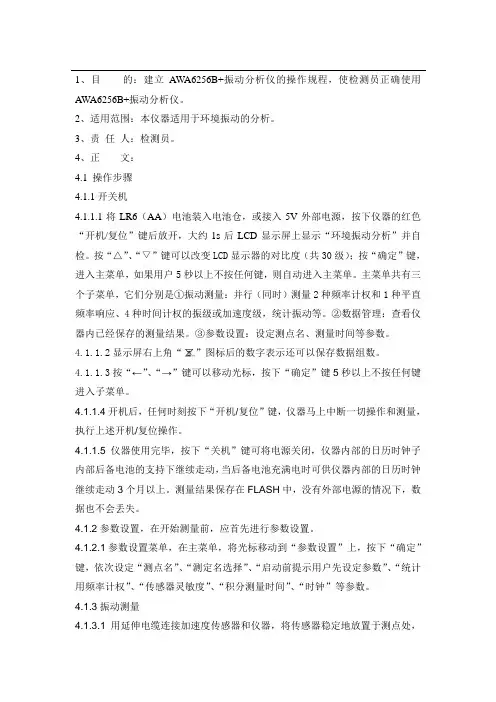

1、目的：建立AWA6256B+振动分析仪的操作规程，使检测员正确使用AWA6256B+振动分析仪。

2、适用范围：本仪器适用于环境振动的分析。

3、责任人：检测员。

4、正文：4.1 操作步骤4.1.1开关机4.1.1.1将LR6（AA）电池装入电池仓，或接入5V外部电源，按下仪器的红色“开机/复位”键后放开，大约1s后LCD显示屏上显示“环境振动分析”并自检。

按“△”、“▽”键可以改变LCD显示器的对比度（共30级）；按“确定”键，进入主菜单，如果用户5秒以上不按任何键，则自动进入主菜单。

主菜单共有三个子菜单，它们分别是①振动测量：并行（同时）测量2种频率计权和1种平直频率响应、4种时间计权的振级或加速度级，统计振动等。

②数据管理：查看仪器内已经保存的测量结果。

③参数设置：设定测点名、测量时间等参数。

4.1.1.2显示屏右上角“”图标后的数字表示还可以保存数据组数。

4.1.1.3按“←”、“→”键可以移动光标，按下“确定”键5秒以上不按任何键进入子菜单。

4.1.1.4开机后，任何时刻按下“开机/复位”键，仪器马上中断一切操作和测量，执行上述开机/复位操作。

4.1.1.5仪器使用完毕，按下“关机”键可将电源关闭，仪器内部的日历时钟子内部后备电池的支持下继续走动，当后备电池充满电时可供仪器内部的日历时钟继续走动3个月以上。

测量结果保存在FLASH中，没有外部电源的情况下，数据也不会丢失。

4.1.2参数设置，在开始测量前，应首先进行参数设置。

4.1.2.1参数设置菜单，在主菜单，将光标移动到“参数设置”上，按下“确定”键，依次设定“测点名”、“测定名选择”、“启动前提示用户先设定参数”、“统计用频率计权”、“传感器灵敏度”、“积分测量时间”、“时钟”等参数。

4.1.3振动测量4.1.3.1用延伸电缆连接加速度传感器和仪器，将传感器稳定地放置于测点处，传感器上的箭头方向与测量的主轴方向一致。

按“开机/复位”键开机，进入“参数设置”子菜单，检查电源电压、测点名、统计用频率计权、传感器灵敏度、积分测量时间、时钟等是否正确，确认后退出“参数设置”子菜单，进入“振动测量”子菜单，选择量程、工作方式，按下“启动”键，仪器开始积分测量和统计分析。

HZFX-ZCSF6综合分析仪产品说明书武汉赫兹电力设备有限公司尊敬的顾客：感谢您购买本公司HZFX-ZC SF6综合分析仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

为了防止火灾或人身伤害，只有合格的技术人员才可执行维修。

使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

――安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

断路器机械特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：1000mm分辨率：1mm3．测量误差时间测量误差：1行程测量误差：1.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V10频率：50Hz功耗：≤60w使用环境温度：040 C使用环境湿度：≤90RH体积：400350200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。

振动分析仪的使用方法
振动分析仪是一种用于测量和分析物体的振动特性的仪器，常用于机械设备、电机、汽车等领域的故障诊断和健康监测。

下面是一般的振动分析仪使用方法：
1. 准备工作：确保振动分析仪已经充电或连接电源，并检查传感器与仪器的连接是否牢固。

2. 安装传感器：根据测量的目标和位置，选择合适的传感器，并将其安装在被测物体上。

传感器的位置应尽量接近被测部位，以获取准确的振动数据。

3. 参数设置：根据被测物体的特点和目标，通过振动分析仪上的菜单或按钮设置相关参数，如测量时间、采样频率、滤波器设置等。

4. 数据采集：启动振动分析仪并按照预设参数开始进行数据采集。

在采集过程中，确保传感器与被测物体保持稳定，避免外部干扰。

5. 数据分析：采集完成后，将数据导入计算机或分析软件中进行进一步的处理和分析。

根据需要，可以进行频域分析、时域分析、轨迹图等操作，以获取振动信号的频率、振幅、相位等信息。

6. 故障诊断：根据分析结果，对振动信号进行诊断和判断。

常见的故障类型包括不平衡、松动、轴承磨损等，可以通过振动频谱图和轨迹图等图像来判断故障
位置和严重程度。

7. 报告生成：根据分析结果，生成报告并保存相关数据。

报告应包含振动信号和分析图表，以及对振动故障的诊断和建议。

需要注意的是，使用振动分析仪时要遵循操作指南和安全规范，保护好仪器和传感器，并根据实际情况进行合理的数据采集和分析。

振动监测及分析系统（VMAS）在发电厂的应用摘要：振动状态监测及分析系统自动连续地采集与设备安全有关地主要状态参数：机组的振动、摆度、键相/转速、轴振、瓦振、轴位移、胀差、偏心、机组轴承负荷及温度、压力和开关量等，并自动形成各种数据库。

它能够自动识别设备的运行状态，预测和诊断设备的故障；能够促进设备维修方式向预知维修（状态维修）的转变，确保设备安全稳定地运行。

关键词：振动状态监测及分析系统（VMAS）；信号处理；诊断。

0. 引言随着对发电厂主要设备可靠性、稳定性、以及对电厂设备寿命要求的提高，越来越多的监测和诊断分析系统应用到实际电厂项目中。

汽轮机、发电机、以及主要高压电动机设备作为发电厂的主要运行设备，更是成为监测和诊断的重要对象。

随着先进信号处理技术以及诊断技术的发展，振动监测及分析系统（VMAS）能在故障出现的早期阶段及时地预告故障的存在和发展，避免灾难性事故发生，并可以将现有的周期预防性维修改为预知性的维修, 选择最佳停修时间，提高机组可利用率。

1. 振动状态监测及分析系统（VMAS）的定义振动状态监测及分析系统，英文全称是Vibration monitoring and analyze system ，缩写为VMAS。

振动状态监测及分析系统的主要功能是用于主辅机（通常包括汽轮机、发电机、以及主要的高压设备）状态监测与故障诊断，实现监测、控制、报警、诊断功能。

而在早期，振动状态监测和分析系统主要应用于汽轮发电机组，叫做旋转机械诊断监测管理系统，英文TDM (Turbine diagnosis management) ，在电厂中一般是指汽轮发电机组振动在线状态监测和分析系统。

实际上，这两个叫法是针对一套系统，只是监测的范围不同。

2. 振动状态监测及分析系统基本配置振动状态监测及分析系统是以计算机为平台的旋转机械振动状态在线监测及故障诊断系统，用于对汽轮机、发电机、电动机、风机、泵等设备的振动、转速、压力、流量、温度等信号进行连续监测。

高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。

这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。

2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。

这些参数可以反映断路器在操作过程中的电气性能。

3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。

4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。

5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。

6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。

7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。

8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。

总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。

断路器机械特性检测仪的作用与原理断路器机械特性检测仪是一种被广泛应用于电力行业的设备，主要用于检测和分析断路器的机械性能参数。

本篇文章将对断路器机械特性检测仪的作用与原理进行介绍。

作用检测电器机械特性断路器机械特性检测仪是一种能够测试断路器机械性能参数的设备。

它可以测试断路器的故障电流、闭合时间、分闸时间等电器参数，并且可以绘制出合格率等图形，方便用户对断路器进行全面、精准的检测和分析。

分析故障原因当断路器出现异常状态时，使用断路器机械特性检测仪可以有效地分析故障原因。

通过对断路器的机械性能进行测试和分析，可以找到故障原因并协助维修。

提高生产效率断路器机械特性检测仪可以使企业的生产效率得到提高。

通过对设备进行精确的检测和分析，可以避免假设故障原因，减少不必要的停机时间，并保证设备的正常使用。

原理断路器机械特性检测仪的测试原理主要包括下面两部分：传感器传感器是断路器机械特性检测仪的重要部分，它可以用来检测断路器的电器特性，如故障电流、闭合时间、分闸时间等。

常见的传感器有压电传感器、霍尔传感器、磁阻传感器等。

这些传感器可以测量电器特性并将数据传输到电脑上进行分析。

分析软件分析软件是将传感器测量到的数据进行分析和处理的关键部分。

它可以将数据转换成方便分析的格式并进行剖析，最后以图表的形式展现在电脑上。

根据这些图表，用户可以判断断路器是否合格并进行故障分析。

总结本文介绍了断路器机械特性检测仪的作用和原理。

断路器机械特性检测仪作为电力行业中一个重要的检测设备，可以有效地检测断路器的电器特性和分析故障原因，从而提高生产效率和设备的使用效果。

振动分析仪的使用方法振动分析仪是用于测量和分析振动的设备，使用方法可能因设备型号和制造商而有所不同。

以下是一般振动分析仪的可能使用方法：1.准备工作：检查振动分析仪的状态，确保设备处于正常工作状态。

如果需要校准或标定，按照设备的说明书进行操作。

2.安装传感器：根据测量目的选择合适的振动传感器（加速度传感器、速度传感器或位移传感器），并安装在需要测量的位置。

确保传感器安装牢固且能够准确感知振动。

3.连接电源：如果振动分析仪需要外部电源供电，将设备连接到电源。

确保电源连接正确并稳定。

4.设置测量参数：根据测量的要求，设置振动分析仪的测量参数，例如采样频率、时间范围、测点位置等。

5.启动测量：启动振动分析仪，让设备开始测量振动信号。

一些设备可能具有自动启动功能，也可以手动启动。

6.实时监测：振动分析仪通常配备有实时显示屏，用户可以实时监测振动信号的波形、频谱等。

观察显示屏上的数据，并根据需要进行调整。

7.数据记录：振动分析仪会记录振动信号的数据，包括频谱、振动幅值等。

这些数据可以用于后续的分析和评估。

8.停止测量：在需要停止测量时，按下停止按钮或根据设备的操作指南执行停止操作。

9.数据分析：使用振动分析仪提供的分析工具，对测得的数据进行分析。

这可能包括频谱分析、波形分析、趋势分析等。

10.报告输出：根据分析结果生成报告，并通过设备上的数据导出接口或其他手段输出数据以备将来参考。

11.关机：关闭振动分析仪的电源，将设备置于适当的存储位置。

需要注意的是，不同型号的振动分析仪可能具有不同的功能和操作界面，因此在使用之前，务必详细阅读设备的说明书以了解其特定型号的操作方式和功能。

此外，根据需要，进行设备的校准和维护，以确保其准确性和可靠性。

施耐德断路器测试仪使用指南施耐德断路器测试仪使用指南1、概述1.1 施耐德断路器测试仪的作用和功能1.2 本文档的目的和适用范围2、施耐德断路器测试仪的组成2.1 设备结构2.1.1 主机2.1.2 接线端口2.1.3 控制面板2.2 附件2.2.1 测试线缆2.2.2 夹具2.2.3 电源适配器3、准备工作3.1 确认设备是否完好3.2 准备测试样品3.3 连接测试线缆3.4 校准测试仪4、使用步骤4.1 打开测试仪4.2 设置测试参数4.2.1 电流参数4.2.2 电压参数4.2.3 时间参数4.3 连接测试样品4.3.1 如何正确连接样品 4.3.2 注意事项和安全规范 4.4 开始测试4.4.1 执行测试命令4.4.2 监控测试过程4.4.3 记录测试结果4.5 结束测试4.5.1 断开测试样品连接4.5.2 关闭测试仪5、故障排除5.1 常见故障现象及解决方法5.1.1 电源问题5.1.2 连接问题5.1.3 测试结果异常6、注意事项和安全规范6.1 设备使用限制6.2 安全操作要求6.3 正确保养和维护7、附件按需要提供相关附件，如测试样品的接线图、测试记录表格等。

注释：1、施耐德：指施耐德电气公司（Schneider Electric）2、断路器测试仪：一种用于测试和检测电路断路器的专用仪器3、校准：调整测试仪的测量参数以确保准确度和精度4、测试参数：设置测试仪进行测试时使用的参数，例如电流、电压和时间5、样品：指待测试的断路器或电器设备6、故障排除：根据故障现象对设备进行检查和修复的过程7、安全规范：使用设备时需要符合的安全操作规范和标准。

震动感觉阈值检测仪产品技术要求
结构组成：震动感觉阈值检测仪由主机及检测手柄组成。

预期用途：用于人体体表神经震动感觉阈值的测量。

1.1产品型号/规格：VPT-Ⅰ。

1.2划分说明
1.3结构组成
震动感觉阈值检测仪由主机及检测手柄组成。

2.性能指标
2.1 外观
2.1.1主机表面应色泽均匀，无斑痕，划痕，裂纹等缺陷，文字和标志应清晰。

2.1.2 操作件灵活、可靠，紧固部件应无松动，显示装置应清晰。

2.2 性能
2.2.1 震动电路电压：
震动电路最大输出电压的有效值不大于30VAC。

2.2.2震动频率：
检测手柄震动头的震动频率50Hz，误差±1%。

2.2.3震动头振幅峰-峰值
震动头最大振幅峰-峰值25μm，误差±15%。

2.3安全要求
产品满足《GB 9706.1-2007医用电气设备第一部份：安全通用要求》的要求，电气安全基本特征见附录A。

2.4电磁兼容要求
应符合《YY 0505-2012医用电气设备第1-2部分安全通用要求并列标准电磁兼容要求和试验》的要求。

2.5环境试验要求
应符合《GB/T14710-2009医用电器环境要求及试验方法》气候环境试验Ⅱ组、机械环境Ⅱ组的规定及附录B表2的规定。

振动分析仪的使用方法振动分析仪是一种专门用于检测和分析机械设备振动情况的仪器。

它可以帮助我们实时监测设备的运行状态，并提供数据用于故障诊断和预测维护。

振动分析仪的应用范围广泛，可以用于电机、泵、风机、发电机、齿轮箱、轴承等机械设备的振动监测和分析。

下面我将介绍振动分析仪的使用方法，主要包括以下几个方面：1. 准备工作：在使用振动分析仪之前，需要先进行准备工作。

首先，确保仪器的电源充足，并正确连接传感器和外部设备，例如计算机或打印机。

同时，检查传感器的连接线路是否正常，是否牢固地固定在机械设备上。

2. 设置参数：在进行振动分析之前，需要根据具体的监测对象和需求，设置合适的参数。

振动分析仪通常提供了多种参数，包括测量范围、频率范围、采样率、时长等。

根据具体情况，设置合理的参数可以保证采集的数据具有较高的精确性和可靠性。

3. 进行振动监测：设置好参数后，可以进行振动监测。

将传感器固定在机械设备的适当位置上，并启动振动分析仪。

仪器会即时采集振动信号，并在显示屏上实时显示振动波形图和频谱图。

4. 数据分析与诊断：采集到的振动数据可以用于进行数据分析与故障诊断。

振动分析仪通常配备了数据分析软件，可以快速处理和分析振动数据。

通过对振动频谱图的观察和分析，可以判断机械设备的工作状态是否正常，是否存在异常振动。

同时，还可以根据振动信号的幅值、相位等特征参数，进行更加深入的故障诊断。

5. 故障诊断与维护建议：根据振动分析的结果，可以对机械设备的故障进行诊断，并提出相应的维护建议。

例如，如果分析结果显示机械设备存在过大的振动和频率异常，可能是由于轴承磨损或不平衡引起的。

在这种情况下，可以根据分析结果，及时更换轴承或进行动平衡操作，以减少振动并延长设备寿命。

6. 数据记录和报表生成：振动分析仪通常具备数据记录和报表生成功能，可以将振动数据保存并生成相应的报表。

将振动数据记录下来，可以用于日后的对比分析和振动趋势监测。

同时，通过生成的报表，方便与其他相关人员交流和共享。

断路器动特性测试仪安全操作及保养规程断路器动特性测试仪是一种用于测试电力设备断路器动态特性的检测设备，广泛应用于电力系统、矿山、冶金、石化等行业。

为确保设备正常运行，需要对其进行安全操作和保养。

本文将从操作前注意事项、操作步骤、保养维护等方面详细介绍断路器动特性测试仪的安全操作及保养规程。

操作前注意事项1.断路器动特性测试仪是一种高压设备，请在安全环境下操作，严禁在潮湿、易燃、易爆或有大量粉尘的地方使用。

2.操作人员必须经过专业培训并持有相关资格证书，对设备的性质和操作方法有充分的理解和掌握。

3.在使用设备前，必须对设备开展检查和维护保养。

对设备进行电气检查，包括线路、接地、绝缘电阻等指标进行检查，保证设备的可靠性和质量。

4.操作人员应严格按照设备的技术说明书进行操作，不得擅自更改操作参数和设备内部构造，避免设备故障和操作人员伤害。

5.在操作设备前，应仔细阅读使用说明书，并遵守注意事项和使用方法。

操作步骤1.将设备放置于平稳表面，检查设备线路和电源是否符合工作要求，并进行电气检查。

操作人员应佩戴绝缘手套、鞋和工作帽等绝缘保护装备。

2.打开相应电源，按下“开”按钮，设备开始工作。

根据需要进行电动机参数设置，测试仪器将自动测量动态特性指标。

需要注意的是，测试时间不应过长，避免设备过热、损坏或人员受伤。

3.测试结束后，压下“停止”按钮，关闭电源，等待设备自然冷却。

检查设备是否存在电压、电流泄漏、缺相等现象。

设备使用完毕后，应该将设备清洁干净，并妥善存放。

保养维护1.定期检查设备绝缘电阻、电源线、加热器、充气泵等部件，确保设备正常使用。

如果检查到老化或者损坏，需要及时更换。

2.每次使用后，应对设备进行彻底清洁，尤其是电源插头、电路板等易受灰尘和湿气的地方进行清理，保证设备的干燥、清洁。

3.避免设备长时间静置不用，尽量定期进行通电操作，使设备内部的电气元器件得到充分的放电，保证设备使用寿命。

4.设备长时间停用之前，还应将其全部打开，使设备内部构造得到充分的通风，并对设备进行详细的检查和保养。

断路器振动声学指纹在线监测相关标准
目前，国内外均未出台针对断路器振动声学指纹在线监测的专门标准。

但是，可以参考以下几个具有相关性的标准：
1. GB/T 19862-2005《高电压开关设备的振动试验》：该标准适用于6 kV及以上电压等级的高压交流断路器、隔离开关、负荷开关以及挥动线圈的高压开关设备的振动试验。

2. IEC 62271-201:2014《高压开关设备和控制设备的交流开关器和控制器的标准规范》：该标准是针对高压开关和控制设备的国际标准，其中包括了对设备振动的相关要求。

3. ASTM E2859-11《在线监测及分析离散事件（OMADE）的标准实施规程》：该标准针对各种类型的离散事件在线监测及分析，包括了振动事件等。

4. IEEE 1233-2014《高压开关设备的试验程序和要求》：该标准是针对高压开关设备试验的国际标准，其中也包括了对设备振动的相关要求。

综上所述，参考以上标准，可以制定出适用于断路器振动声学指纹在线监测的相关标准。
