WLAN勘察设计的指导意见321

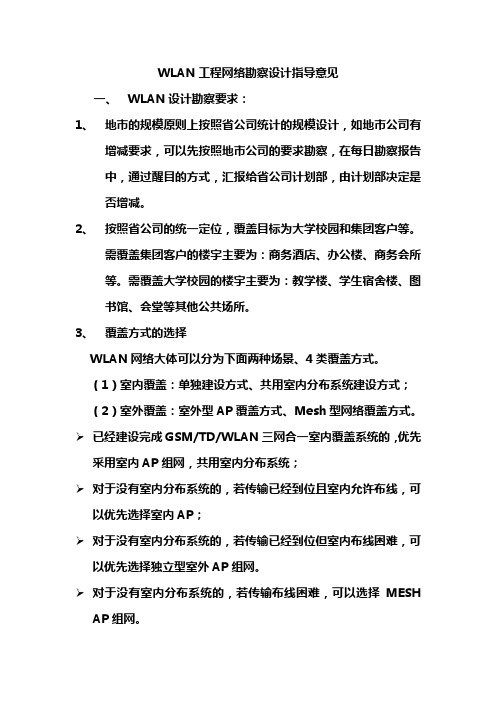

WLAN工程网络勘察设计指导意见一、WLAN设计勘察要求：1、地市的规模原则上按照省公司统计的规模设计，如地市公司有增减要求，可以先按照地市公司的要求勘察，在每日勘察报告中，通过醒目的方式，汇报给省公司计划部，由计划部决定是否增减。
2、按照省公司的统一定位，覆盖目标为大学校园和集团客户等。
需覆盖集团客户的楼宇主要为：商务酒店、办公楼、商务会所等。
需覆盖大学校园的楼宇主要为：教学楼、学生宿舍楼、图书馆、会堂等其他公共场所。
3、覆盖方式的选择WLAN网络大体可以分为下面两种场景、4类覆盖方式。
（1）室内覆盖：单独建设方式、共用室内分布系统建设方式；（2）室外覆盖：室外型AP覆盖方式、Mesh型网络覆盖方式。
已经建设完成GSM/TD/WLAN三网合一室内覆盖系统的，优先采用室内AP组网，共用室内分布系统；对于没有室内分布系统的，若传输已经到位且室内允许布线，可以优先选择室内AP；对于没有室内分布系统的，若传输已经到位但室内布线困难，可以优先选择独立型室外AP组网。
对于没有室内分布系统的，若传输布线困难，可以选择MESH AP 组网。
二、技术要求：1、信号覆盖电平在设计目标覆盖区域内95%以上位臵，接收信号强度大于等于-80dBm，有特殊要求的重要热点接收信号强度大于等于-75dBm。
2、信噪比在设计目标覆盖区域内95%以上位臵，用户终端无线网卡接收到的信噪比（SNR）大于20dB。
3、可接通率在WLAN无线覆盖区内90%的位臵，99%的时间内无线网卡可以接入网络。
4、室内天线功率根据国家环境电磁波卫生标准，室内天线的发射功率应小于17 dBm/载波。
5、系统吞吐量在信号强度大于-70dBm的区域，在802.11b模式下，上行或下行单向吞吐量应达到不低于5Mbps；在802.11g模式下，上行或下行单向吞吐量应达到不低于20Mbps；在可选的802.11a模式下，上行或下行单向吞吐量应达到不低于20Mbps。
01.无线地勘概述及基本原则
多媒体教室、阅览室、自习室 礼堂、体育馆、学术报告厅
第四章 地勘知识和方法 小区域、低密度无线覆盖
■ 此类场所面积较小，没有大的遮挡物，接入用户数量少，一般只需单个
AP即可覆盖。 ■ 此类场所一般包括酒吧、咖啡厅、小会议室、居民家庭等。 ■ 对于居民家庭，需根据房屋布局来综合考虑AP的布点，以兼顾屋内各 房间的信号。
■ 合理的射频功率调整
合理调整AP功率，避免设备间相互干扰。
11 6 1 11 6 11 6
11 6 1 11 6 11 6
11 6 1 11 6
11 6 1 11 6
合理的信道设计，不合理的功率设计
合理的信道和功率设计
第三章 如何避免无线传播干扰
什么是智分部署方案？
天线
Radio 1
AP
• 智分系统是一种在宿舍，办公楼等场合进行无 •
6 6
11 6
11 11
6 11
6 11
6 11
6
6
不合理的二维信道设计
Channel 11 Channel 1
合理的二维信道设计
Channel 6
Channel 6
Channel 11
Channel 1
Channel 1
Channel 6
Channel 11
合理的三维信道设计
第三章 如何避免无线传播干扰
线覆盖的部署方案，包括智分系统 AP ，射频 线缆，天线以及专门的设计与施工方法 锐捷通过将 11n AP天线工作制式进行改变， 从而使每个天线口可以独立的工作 采用独特的美化天线，通过线缆将天线引入室 内，保证室内的覆盖效果，是目前业界最优， 最简易的部署方案
Radio 2
•
无线覆盖现场勘查规范

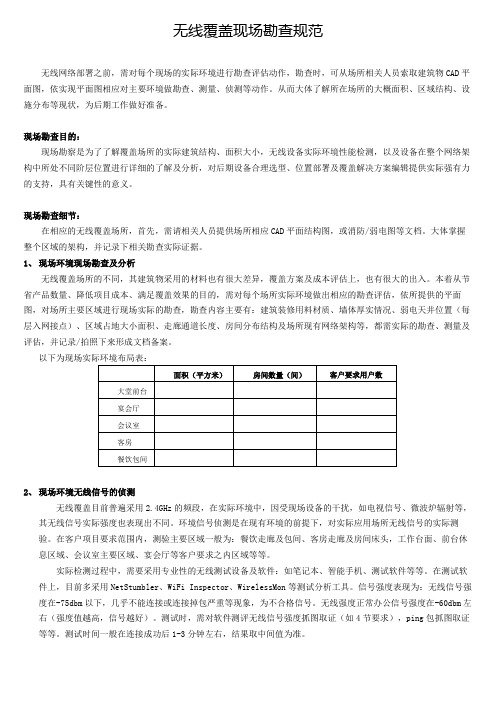

无线覆盖现场勘查规范无线网络部署之前，需对每个现场的实际环境进行勘查评估动作，勘查时，可从场所相关人员索取建筑物CAD平面图，依实现平面图相应对主要环境做勘查、测量、侦测等动作。
从而大体了解所在场所的大概面积、区域结构、设施分布等现状，为后期工作做好准备。
现场勘查目的：现场勘察是为了了解覆盖场所的实际建筑结构、面积大小，无线设备实际环境性能检测，以及设备在整个网络架构中所处不同阶层位置进行详细的了解及分析，对后期设备合理选型、位置部署及覆盖解决方案编辑提供实际强有力的支持，具有关键性的意义。
现场勘查细节：在相应的无线覆盖场所，首先，需请相关人员提供场所相应CAD平面结构图，或消防/弱电图等文档。
大体掌握整个区域的架构，并记录下相关勘查实际证据。
1、现场环境现场勘查及分析无线覆盖场所的不同，其建筑物采用的材料也有很大差异，覆盖方案及成本评估上，也有很大的出入。
本着从节省产品数量、降低项目成本、满足覆盖效果的目的，需对每个场所实际环境做出相应的勘查评估，依所提供的平面图，对场所主要区域进行现场实际的勘查，勘查内容主要有：建筑装修用料材质、墙体厚实情况、弱电天井位置（每层入网接点）、区域占地大小面积、走廊通道长度、房间分布结构及场所现有网络架构等，都需实际的勘查、测量及评估，并记录/拍照下来形成文档备案。
2、现场环境无线信号的侦测无线覆盖目前普遍采用2.4GHz的频段，在实际环境中，因受现场设备的干扰，如电视信号、微波炉辐射等，其无线信号实际强度也表现出不同。
环境信号侦测是在现有环境的前提下，对实际应用场所无线信号的实际测验。
在客户项目要求范围内，测验主要区域一般为：餐饮走廊及包间、客房走廊及房间床头，工作台面、前台休息区域、会议室主要区域、宴会厅等客户要求之内区域等等。
实际检测过程中，需要采用专业性的无线测试设备及软件：如笔记本、智能手机、测试软件等等。
在测试软件上，目前多采用NetStumbler、WiFi Inspector、WirelessMon等测试分析工具。
无线通信基站勘查设计要点
⽆线通信基站勘查设计要点⽆线通信基站勘查设计要求⽆线⽹络勘察是对实际的⽆线传播环境进⾏实地勘测和观察，并进⾏相应数据采集、记录和确认⼯作。
⽆线⽹络勘察主要⽬的是为了获得⽆线传播环境情况、天线安装环境情况、以及其它共站系统情况，以提供给建设单位及⽹络规划单位相应信息。
⼀、勘查准备⼯作1.⾸先明确⼯程项⽬组成员。
在获得设计委托后，项⽬组认真阅读领会，项⽬负责⼈制定勘察计划，并分析可能存在的问题及项⽬的特殊性，提出重点勘察内容。
2.准备有关的⽂件资料（包括相关地图、规划站表、调查表格等）。
3.应准备的⼯具：(1)GPS：⽤于测量基站经纬度、海拔。
(2)指北针：测量基站机房及建筑物的⽅位，天线⽅向等。
(3)钢卷尺：⽤于测量机房及室外天⾯尺⼨，绘制机房平⾯及天⾯图。
(4)数码相机：⽤于拍摄基站室内室外设备、环境照⽚。
(5)室外测距望远镜(6)室内测距仪(7)笔记本电脑(8)配备相关勘查记录表格。
4.根据各地区基站规模和地理位置制定勘查计划及合理的勘察路线。
5.与相关的建设单位、配合⼈员、维护⼈员取得联系，确保勘察顺利可⾏。
⼆、勘察作业流程⽆线通信基站勘察作业流程如下图所⽰：三、勘察步骤及内容1.基站选址基站站址的选定是移动通信⽹络建设当中⾮常重要的⼀个环节。
基站选址的原则如下：(1)以规划的形象站址为主要依据，站距不应过⼤或过⼩，满⾜⽹络规划的要求，并结合交通、城市规划等因素综合⽐较选定。
注意，4G新建基站与规划站址偏差应⼩于50m。
(2)选择站址时宜避免⼏个基站覆盖的重叠区位于移动⽤户集中的地区。
(3)站址选择不宜在⼤功率⽆线电发射台，⼤功率电视发射台、⼤功率雷达站和具有电焊设备、X光设备或⽣产强脉冲⼲扰的企业附近设站。
不宜在电⼒传输线附近设站。
(4)基站的⽬标覆盖区应视野开阔，其附近没有⾼于基站天线⾼度的⾼⼤建筑物阻挡。
(5)站址宜选在有可靠电源和适当⾼度的建筑物或铁塔可以利⽤的地点。
如果建筑物的⾼度不能满⾜基站天线⾼度要求，需要建铁塔时，应有屋顶设塔或地⾯⽴塔的条件，并征得⼟地专业的同意。
无线网络勘测与设计
掌握WLAN各种勘测、设计模板
目录
WLAN网络勘测操作指导 WLAN室内覆盖勘测设计 WLAN室外覆盖勘测设计
WLAN网络勘测操作指导
网络勘测前的准备 业主提供的保障条件
网络勘测的内容
3
网络勘测前的准备
WLAN工程设计人员在接到网规任务书后，首先应仔细阅 读《H3C无线系统现场工勘规范》，制定网规实施计划， 就网络勘测条件和网络勘测计划与需求方共同协商，明确 以下信息：
距离（m） 10 50 100 传播损耗（dB） ？ ？ ？
PathLoss(dB) = 46 +10* n*Log D（m）
12
解答
一般写字楼内的办公环境情况下n取值为2.76。
距离（m） 10 50 100 传播损耗（dB） 73.6 92.9 101.2
PathLoss(dB) = 46 +10* n*Log D（m）
10
空间传播损耗
就电波空间传播损耗来说，2.4G频段的电磁波有近
似的路径传播损耗公式为：
PathLoss(dB) = 46 + 10*n*LogD（m）
其中，D为传播路径，n为衰减因子。
11
问题
一般写字楼内的办公环境情况下n取值为2.76。
36
小区覆盖原则
由于是定向覆盖，AP使用的天线一般选择定向天线。 天线的最佳安装位置一般是楼层的中间位置。
如果确实难以找到可以利用的建筑物，则需要考虑利用生 活小区内的路灯柱，或另加水泥柱作AP和天线的固定物。
37
小区楼宇覆盖方式（一）
8m
在衡量墙壁等对于AP信号的穿透损耗时，需考虑 AP信号入射角度
无线勘察设计规范 PPT课件
2)新建基站勘察要求
(3)交流引入方便。交流引入方式有两种，即高压与低压。基站高压引入 方式主要为高压T接、自建变压器，这种方式主要用在野外基站，如果当 地的低压电网稳定可靠，考虑降低建设成本，在引入距离不长的情况下 应采用公变低压引入。 (4)机房地面负荷符合承重要求或者进行承重加固处理后满足负荷要求； 另外，机房建筑应有一定的抗震强度。 (5)城区站址要注意选择1-2个备用站点。 (6)满足以上条件的基础上，应首选建设难度小、后期维护便利的站点。 (7)避免在易燃、易爆的仓库，以及生产过程中容易发生火灾和爆炸危险 的工业、企业附近和大功率微波雷达站附近设站，远离高压电线。 站址选择应在现场查勘中进行，可以利用建设单位的初选成果，但必须 设计人员现场勘定，并提出站址设计参数，包括：站名、经纬度、地面 海拔高
勘察进驻现场是勘察过程承前启后的关键环节，主要工作是 进行信息交互、沟通和协调。 进驻现场前，勘察负责人或勘察人员应与甲方相关部门取得 联系，商定勘察设计进驻现场时间。 入场后勘察负责人应首先和甲方进行信息沟通：确定实际勘 察规模，了解甲方对勘察工作的一些特殊要求，确定甲方勘 察工作协调负责人，确定详细的勘察路由和时间安排。（对 需要勘察的站点建议首先在地图上进行大致的落点，站点落 到地图上后，不要着急下去查勘，为了避免重复路由造成时 间上延误和节约成本两方面原因不防做个整体的基站查勘路 由规划，理顺路由再行查勘。）
3-站点勘察
勘察工具使用 注意事项
新建基站勘察要求
扩容基站勘察 要求
站点勘察要点
BSC勘察要求
勘察实例
1)勘察工具使用注意事项
➢GPS：开机后，待显示屏上的数据变化平稳后再读数。 ➢指北针 使用时须将指南针水平放置； 注意将指南针远离高压线、变压器和磁铁等有强磁的地方， 避免强磁场对指南针的影响； 使用时应使指南针上的刻度线与房屋平行，再读出房屋与 北方向的夹角。 ➢望远镜：主要用于新建基站选址以及观察铁塔上的天线的 布置和馈线的走向，能够辩明天线和馈线的归属。
无线地勘设计和实施,布料,物料,设备清单
无线地勘设计和实施,布料,物料,设备清单无线地勘是一项极为重要的活动，它是指通过使用无线技术，对地下资源进行勘探的一种方式。
在无线地勘过程中，设计和实施是非常重要的环节，是成功完成工作的关键，下面我们将从布料、物料、设备清单等方面阐述无线地勘的设计和实施。
1. 布料
在进行无线地勘前，首先需要布置好场地。
场地的选择应该是平整、无障碍、没有电磁干扰，这样可以保证无线传输的质量。
在场地内需要安装天线、天线支架、电缆等设备。
因此，在进行无线地勘布料时，需要考虑到场地的大小、形状、地形地貌等因素，同时还需要根据实际情况来确定天线的数量、位置和高度等因素，以确保数据的采集精度。
2. 物料
在无线地勘中，需要使用到各种不同的物料。
例如，需要使用天线、天线支架、电缆等设备，需要使用电源、发电机等电气物料，还需要使用标识牌、安全带、安全帽等安全物料。
在选购物料时，需要严格按照规格要求采购，并选择质量好、性价比高的物料，以确保无线地勘的顺利进行。
3. 设备清单
无线地勘需要使用到的设备包括：数据采集设备、无线电设备、
计算机、移动电话等。
在设计和实施无线地勘时，需要根据实际需要
选择合适的设备，并确保设备的性能、质量、稳定性等方面达到标准
要求。
此外，需要对设备进行保养和维护，以确保设备的正常运转，
保证数据的准确性和可靠性。
总之，无线地勘的设计和实施需要全面考虑各种因素，包括场地、物料、设备等方面。
只有在各方面都充分准备和按照标准要求进行操作，才能顺利完成无线地勘的任务，为后续的资源开发提供准确可靠
的数据支持。
无线基站勘察与设计
9
辽宁邮电规划设计院有限公司
基站勘察前的准备工作
准备工器具
1、必备工器具 a.工具包、地图（市区用通用地图，标注好现有站点，郊区可用军事 地图）或电子地图、记录本、勘察记录表。 b.工具包括GPS（全球定位系统）、数码相机、军用指北针、30/50m 皮尺、5m钢卷尺、测距仪。 c.测试手机（GSM/CDMA)、望远镜、电池。 2、工器具的检查、调试 电池一定要充足，每到一个新地区要先使用GPS定位一次，下次定位 时速度会较快。
总体要求
勘察仔细认真，记录详细，应达到勘察后图纸可供其他人绘制的要求。 设计合理，满足网络需求和技术要求，提高机房面积和公用设备的利用 率。 考虑扩容，便于施工，节省安装材料和费用。 尽量缩短布线长度，减少转弯，避免电缆往返交叉。
辽宁邮电规划设计院有限公司
7
无线基站勘察设计规范
10
辽宁邮电规划设计院有限公司
基站勘察前的准备工作
工具名称 数码相机 GPS 用途 注意事项 拍摄基站周围无线传播环境，天面信息以及共 携带相机充电器和充好电的电池 站址信息 GPS中显示搜索到3颗以上卫星才可用，所处位 确定基站的经纬度 置要求尽量开阔 请注意：GPS测试高度信息的精度受到接受卫星 数量等的影响很大，一般不准确；由于GPS很耗 电，所以不用时需要关掉。 使用时注意不要靠近铁物质，不要将指南针直接 确定天线方位角 放到屋顶以免受磁化影响精度。 记录勘测数据使用圆珠笔，特别在雨天，纸件容 易被雨水打湿，使用水笔的话字迹将变的模糊甚 至消失，对勘测报告的编写带来问题。 使用纸面地图的时候，注意纸面地图的处理方式， 部分城市的纸面地图是经过变形处理的，从纸面 地图上画出的站点位置不一定准确，需要将站点 位置信息导入Mapinfo或者其他工具中才能观察 出真实的位置。
TD-LTE无线网络勘察作业指导书
TD-LTE无线网络(eNode B)勘察作业指导书项目名称文档编号版本号V1.0.0作者史跃文版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录日期更新人版本备注2010-04-27 史跃文V1.0.0 创建文档目录1引言 (1)1.1编写目的 (1)1.2预期读者和阅读建议 (1)1.3文档约定 (1)1.4参考资料 (1)2概述 (1)3勘察规范 (2)3.1勘察人员要求 (2)3.2勘察准备事项 (2)3.3勘察注意事项 (2)3.4测量要求 (3)4勘察内容 (3)4.1勘察设计总流程 (3)4.2初勘 (4)4.3复勘 (6)5初勘要求及注意事项 (9)5.1规划数据获取要求 (9)5.2环境勘察注意事项 (9)5.3站址选择注意事项 (10)5.4特殊场景选站注意事项 (10)6复勘要求及注意事项 (11)6.1机房室内勘察要求及注意事项 (11)6.2天面室外勘察 (12)7勘察资料整理要求及注意事项 (17)7.1单站文件夹介绍、内容及模板 (17)7.2基站基础数据表的整理注意事项 (17)8CAD图纸的绘制 (18)8.1TD系统网络设计CAD绘图规范 (18)8.2图纸内容 (18)8.3图纸信息管理 (20)8.4图纸实例 (20)8.5图纸管理与传递 (20)9辅材作业精度要求 (20)9.1总体要求 (20)9.2室外宏基站作业误差的标定 (21)9.3室内分布作业误差的标定 (22)10附录 (24)10.1附录一大唐移动基站现场勘察记录表 (24)10.2附录二TD-LTE工程现场勘察报告 (24)10.3附录三基站规划勘察设计信息表 (24)10.4附录四TD-LTE规划室外站点基本信息 (24)10.5附录五XX基站硬件配置清单 (24)10.6附录六图纸实例 (24)1 引言1.1 编写目的《TD-LTE无线网络勘测作业指导书》是TD-LTE系统无线网络勘察作业的规范性文档，是针对大唐TD-LTE eNode B产品新建、扩容、改造工程进行现场勘测时的操作指导文件。
WLAN网络勘测设计指导意见
WLAN网络勘测设计指导意见在WLAN无线局域网部署前，不能明确地知道设备的部署数量和安装方式。
只有在对覆盖地点进行勘测和指标计算后，才能确定出AP、天线及其他器件的型号和数量。
同时通过勘测和指标计算，才能确定AP布放的位置、天线的方位角等工程设计参数，作为工程安装的指导资料。
一、WLAN网络勘测操作指导（一）WLAN网络勘测前的准备WLAN工程设计人员在接到网规任务书后，首先应仔细阅读《WLAN无线系统现场工勘规范》，制定网规实施计划，就网络勘测条件和网络勘测计划与需求方共同协商，明确以下信息：1、确定覆盖区域，并明确覆盖要求；2、熟悉覆盖区域的平面图；3、了解现网组网情况。
（二）业主提供的保障条件1、确定覆盖区域，并明确覆盖要求；2、直接提供覆盖区域的平面图；3、提供设备可能的安装位置；4、提供现网组网情况；5、负责协调现场情况；6、协调覆盖区域的物业管理人员随同勘测，并对设备的安装位置、供电方式等作出明确的答复。
（三）WLAN网络勘测的内容1、覆盖区域平面情况，包括覆盖区域的大小、平面图；2、覆盖区域障碍物的分布情况，以分析对信号的阻挡；3、需要接入的用户数量和带宽要求；4、设备可以安装的位置；5、现网有线网组网情况，出口资源等。
二、WLAN室内覆盖勘测设计（一）室内覆盖规划原则WLAN室内规划一般只考虑在同一楼层区域内通过WLAN方式接入该区域的数据用户，楼内不同楼层应该分别考虑进行覆盖规划。
在规划WLAN网络时，首先应该考虑的是AP与无线终端之间无线信号的有效交互，其次是接入用户的有效带宽。
（二）室内信号损耗及传播模型1、WLAN室内传播模型WLAN信号室内传播时，接收电平估算公式如下：Pr[dB] = Pt[dB] + Gt[dB] - Pl[dB] + Gr[dB]其中，Pr[dB]为接收电平；Pt[dB]为最大发射功率；Gr[dB]为接收天线增益；Gt[dB]为发射天线增益；Pl[dB]为路径损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、勘察及设计基本流程
目 录Байду номын сангаас
2、勘察工作要点 3、设计工作要点 4、现网常见设备介绍
一、勘察及设计基本流程
1-勘察工作基本流程
编制并签署勘察纪要
下达勘察设计任务
勘察设计任务书
建设方下达勘 察设计委托， 设计单位项目 策划组织(技 术部)编制勘 察设计任务书。
由项目负责人 制定组织计划 书，对勘察和 设计提出具体 实施要求，启 动勘察工作。
配合建设单位对工 程实施过程中遇到 的技术问题进行解 释答疑，及其他需 要配合的相关事宜 进行处理，处理设 计变更等问题
设计会审
设计修改
正式设计出版
二、勘察工作要点
1、勘察准备工作
2、勘察入场
3、站点勘察
3.1勘察工具使用注意事项
3.2新建基站勘察；
3.3扩容基站勘察； 3.4 BSC勘察。
2)新建基站勘察要求
(3)交流引入方便。交流引入方式有两种，即高压与低压。基站高压引 入方式主要为高压T接、自建变压器，这种方式主要用在野外基站，如 果当地的低压电网稳定可靠，考虑降低建设成本，在引入距离不长的情 况下应采用公变低压引入。 (4)机房地面负荷符合承重要求或者进行承重加固处理后满足负荷要求； 另外，机房建筑应有一定的抗震强度。 (5)城区站址要注意选择1-2个备用站点。 (6)满足以上条件的基础上，应首选建设难度小、后期维护便利的站点。 (7)避免在易燃、易爆的仓库，以及生产过程中容易发生火灾和爆炸危 险的工业、企业附近和大功率微波雷达站附近设站，远离高压电线。 站址选择应在现场查勘中进行，可以利用建设单位的初选成果，但必须 设计人员现场勘定，并提出站址设计参数，包括：站名、经纬度、地面 海拔高度、站型，天线位置及离地高度等。
2)新建基站勘察要求
站点数据记录
照相要求 a) 基站覆盖的每个扇区方向各照1张； b) 基站站址所在位置、站址远景各照1张； c) 如果是租用机房或者购买机房，增加机房室内照片和楼顶照片，均 不限张数，以能清楚反映现场情况为准； d) 交流引入源照1张； e) 地网埋设位置照1张，如果为利旧大楼接地系统，2个接地点各照1张； f) 每张基站照片必须按内容命名，便于回忆勘察现场，1个基站1个文 件夹，并按站名命名，所有本站照片须全部存放在此文件夹下。
3-站点勘察
新建基站勘察要求 扩容基站勘察 要求
勘察工具使用 注意事项
站点勘察要点
BSC勘察要求
勘察实例
1)勘察工具使用注意事项
GPS：开机后，待显示屏上的数据变化平稳后再读数。 指北针 使用时须将指南针水平放置； 注意将指南针远离高压线、变压器和磁铁等有强磁的地方， 避免强磁场对指南针的影响； 使用时应使指南针上的刻度线与房屋平行，再读出房屋与 北方向的夹角。 望远镜：主要用于新建基站选址以及观察铁塔上的天线的 布置和馈线的走向，能够辩明天线和馈线的归属。
3.5勘察实例
4、整理资料、签署勘察纪要
1-勘察准备工作
勘察入场前的准备工作直接影响勘察质量的好坏。
1）勘察负责人编制勘察组织计划和勘察注意事项
勘察负责人和单项负责人应首先了解本次工程建设的背景，理清本期工 程建设规模，建设单位对设计单位设计的深度、范围及工程进度要求， 以便根据要求做出相应的勘察组织计划、提出相应的勘察要求制定统一 的勘察模板。勘察组织计划要有人员、车辆、时间进度的要求以及人员 联系表；勘察注意事项应针对工程特点（是新建站工程还是扩容站工程， 新建站和扩容站侧重的勘察技术要点也有所不同）有针对性的提出，并 组织全体勘察人员进行讲解答疑。 2）资料、工具准备 勘察人员根据勘察组织计划书和勘察注意事项掌握工程勘察规模和勘察 要求。勘察人员出发前应准备好足够的勘察纪要和绘图纸，准备好ＧＰ Ｓ、指北针、卷尺\皮尺、数码相机、测试手机、测距仪、望远镜、多 色笔等工具。同时，准备好一套新版的、道路、地名全面的勘察地区地 图册会使工程勘察非常顺利的进行（有电子地图最好）。
设计后期工程技术支持及服务
项目负责人对 图纸提出规范 性要求，单项 负责人具体组 织完成。预算 和设计说明编 制完成后均需 将完成信息反 馈项目负责人， 由项目负责人 按照审核流程 提交审核。
单项负责人组织 完成设计PDF电 子文档转换和 PDF文件检查， 项目负责人进行 汇总、检查、刻 盘。单项负责人 完成设计阶段 ISO9000资料。
站天线 选型
室内覆 盖天线 选型
农村基 站天线 选型
隧道覆 盖天线 选型
天线 选型
山区覆 盖天线 选型 公路覆 盖天线 选型
郊区基 站天线 选型
站点数据记录 --天线选型
市区基站天线选择 应用环境特点：基站分布较密，要求单基站覆盖范围小，希望尽量减少越区覆盖的现象，减少基 站之间的干扰，提高频率复用率。 天线选用原则 (1) 极化方式选择：由于市区基站站址选择困难，天线安装空间受限，建议选用双极化天线。 (2) 方向图的选择：在市区主要考虑提高频率复用度，因此一般选用定向天线。 (3) 半功率波束宽度的选择：为了能更好地控制小区的覆盖范围来抑制干扰，市区天线水平半功率 波束宽度选60～65°。在天线增益及水平半功率角度选定后，垂直半功率角也就定了。 (4) 天线增益的选择：由于市区基站一般不要求大范围的覆盖距离，因此建议选用中等增益的天线。 同时天线的体积和重量可以变小，有利于安装和降低成本。根据目前天线型号，建议市区天线增益 视基站疏密程度及城区建筑物结构等选用15～18dBi增益的天线。若市区内用作补盲的微蜂窝天线增 益可选择更低的天线如10～12dBi的天线。 (5) 预置下倾角及零点填充的选择：市区天线一般都要设置一定的下倾角，因此为增大以后的下倾 角调整范围，可以选择具有固定电下倾角的天线（建议选3 °～6°）或电调天线。由于市区基站覆 盖距离较小，零点填充特性可以不作要求。 (6) 下倾方式选择：由于市区的天线倾角调整相对频繁，且有的天线需要设置较大的倾角，而机械 下倾不利于干扰控制，所以在可能的情况下建议选用预置下倾天线。条件成熟时可以选择电调天线。 (7) 下倾角调整范围选择： 要求天线支架的机械调节范围在0～15°。 推荐：半功率波束宽度65°/中等增益/带固定电下倾角或可调电下倾 + 机械下倾的双极化天线。
2)新建基站勘察要求
站点数据记录
载频数量配置 基站载频数量应根据覆盖区话务量的大小，按照爱尔兰B表或者运 营商统计除的每载波话务能力进行载频数量配置。实际配置载频数 量要预留60%-70%的冗余。 天线选型 天线选型应根据网络的覆盖要求、话务量、干扰和网络服务质量等 实际情况来选择天线。天线选择得当，可以改善覆盖效果，减少干 市区基 扰，改善服务质量。
1)勘察工具使用注意事项
数码相机的使用： 记录机房的环境、设备的配置和有疑难地方的现场情况， 以备回来后研究解决办法。 对每个基站照完相后，应现场记录相片的编号与该基站 的对应关系，避免与其他基站的相片混淆。 每天摄完像后，应及时将相机内的图片导入笔记本中。 多颜色圆珠笔：可以用不同颜色画不同的设备走线架层， 以便区分多线条中的不同设备。 在每次勘察完毕后，要清点工具数量后才能离去，避免工 具的遗失。
2)新建基站勘察要求
站点数据记录
勘察纪要填写 勘察时间一定要准确填写，勘察纪要编号需准确反应勘察顺序； 基站名称需与移动随工人员定义清楚，不要随意更改，对基站要进行临 时编号，以便索引查找； 经纬度按照度的格式填写，海拔高度统一记录地面海拔高度； 所有空格都必须填写完整，完成后由随工签字，当地分公司盖章。
预算及设计说明的编制
设计文件出版（电子版，备会审）
项目负责人对图纸提出规 范性要求，单项负责人具 体组织完成。预算和设计 说明编制完成后均需将完 成信息反馈项目负责人， 由项目负责人按照审核流 程提交审核。
单项负责人组织完成设计 PDF电子文档转换和PDF文 件检查，项目负责人进行 汇总、检查、刻盘。单项 负责人完成设计阶段 ISO9000资料。
2)新建基站勘察要求
站点数据记录
资料整理及进度信息反馈 a) 察勘纪要：按上诉要求检查是否完整准确，确认无误后录入基站察 勘汇总表； b) 草图整理：按上诉草图要求检查，如果有遗漏和不准确之处，需根 据照片回忆进行修正； c) 照片整理：按上诉照片要求检查每张基站照片是否按内容命名，每 张照片是否存放在相应的文件夹下； d) 勘察纪要和图纸的排放顺序制定索引目录，便于后期查找。 e) 信息反馈：察勘人员每天向各地区勘察负责人汇报进度、车辆人员、 安全情况；再由各地区负责人向单项负责人汇报察勘进度；每县察 勘完成后资料填写到电子汇总表格发给各地区勘察负责人汇总，再 由地区负责人向单项负责人汇报并发送察勘汇总表。最开始察勘的 几天，察勘人员需将察勘纪要和草图以照片的形式发送给设计负责 人，由设计负责人审核后回复察勘的建议。
工程相关资料、 勘察人员车辆、 工具仪表、人 员联系表、与 建设方商定勘 察设计进驻现 场时间。
同建设单位确 定勘察规模和 内容，制定详 细的勘察路线 和时间安排。 现场勘察记录 数据。
单项负责人对勘察资料进行汇总、审核，项目负责人对勘察资料需再次进行检查， 单项负责人和项目负责人对发现的勘察问题需及时处理，确保勘察质量。勘察完 成后，单项负责人完成勘察阶段的ISO9000资料。
工程图纸绘制
一、勘察及设计基本流程
2-设计工作基本流程
项目负责人对图纸提出规 范性要求。设计人员完成 图纸设计、整理绘图需要 的工程资料，提交绘图人 员，由绘图人员完成图纸 描绘。图纸绘制完成后， 单项负责人将完成信息反 馈项目负责人，由项目负 责人按照审核流程提交审 核。（建议图纸绘制初始， 由单项负责人检查图纸绘 制是否符合要求，对不符 合要求的需提出修改意见、 及时更正，以便减少后期 的图纸修改工作量。）
勘察准备工作
汇总勘察数据， 汇报勘察情况， 勘察各方签署 勘察纪要。
目 录Байду номын сангаас
2、勘察工作要点 3、设计工作要点 4、现网常见设备介绍
一、勘察及设计基本流程
1-勘察工作基本流程
编制并签署勘察纪要
下达勘察设计任务
勘察设计任务书
建设方下达勘 察设计委托， 设计单位项目 策划组织(技 术部)编制勘 察设计任务书。
由项目负责人 制定组织计划 书，对勘察和 设计提出具体 实施要求，启 动勘察工作。
配合建设单位对工 程实施过程中遇到 的技术问题进行解 释答疑，及其他需 要配合的相关事宜 进行处理，处理设 计变更等问题
设计会审
设计修改
正式设计出版
二、勘察工作要点
1、勘察准备工作
2、勘察入场
3、站点勘察
3.1勘察工具使用注意事项
3.2新建基站勘察；
3.3扩容基站勘察； 3.4 BSC勘察。
2)新建基站勘察要求
(3)交流引入方便。交流引入方式有两种，即高压与低压。基站高压引 入方式主要为高压T接、自建变压器，这种方式主要用在野外基站，如 果当地的低压电网稳定可靠，考虑降低建设成本，在引入距离不长的情 况下应采用公变低压引入。 (4)机房地面负荷符合承重要求或者进行承重加固处理后满足负荷要求； 另外，机房建筑应有一定的抗震强度。 (5)城区站址要注意选择1-2个备用站点。 (6)满足以上条件的基础上，应首选建设难度小、后期维护便利的站点。 (7)避免在易燃、易爆的仓库，以及生产过程中容易发生火灾和爆炸危 险的工业、企业附近和大功率微波雷达站附近设站，远离高压电线。 站址选择应在现场查勘中进行，可以利用建设单位的初选成果，但必须 设计人员现场勘定，并提出站址设计参数，包括：站名、经纬度、地面 海拔高度、站型，天线位置及离地高度等。
2)新建基站勘察要求
站点数据记录
照相要求 a) 基站覆盖的每个扇区方向各照1张； b) 基站站址所在位置、站址远景各照1张； c) 如果是租用机房或者购买机房，增加机房室内照片和楼顶照片，均 不限张数，以能清楚反映现场情况为准； d) 交流引入源照1张； e) 地网埋设位置照1张，如果为利旧大楼接地系统，2个接地点各照1张； f) 每张基站照片必须按内容命名，便于回忆勘察现场，1个基站1个文 件夹，并按站名命名，所有本站照片须全部存放在此文件夹下。
3-站点勘察
新建基站勘察要求 扩容基站勘察 要求
勘察工具使用 注意事项
站点勘察要点
BSC勘察要求
勘察实例
1)勘察工具使用注意事项
GPS：开机后，待显示屏上的数据变化平稳后再读数。 指北针 使用时须将指南针水平放置； 注意将指南针远离高压线、变压器和磁铁等有强磁的地方， 避免强磁场对指南针的影响； 使用时应使指南针上的刻度线与房屋平行，再读出房屋与 北方向的夹角。 望远镜：主要用于新建基站选址以及观察铁塔上的天线的 布置和馈线的走向，能够辩明天线和馈线的归属。
3.5勘察实例
4、整理资料、签署勘察纪要
1-勘察准备工作
勘察入场前的准备工作直接影响勘察质量的好坏。
1）勘察负责人编制勘察组织计划和勘察注意事项
勘察负责人和单项负责人应首先了解本次工程建设的背景，理清本期工 程建设规模，建设单位对设计单位设计的深度、范围及工程进度要求， 以便根据要求做出相应的勘察组织计划、提出相应的勘察要求制定统一 的勘察模板。勘察组织计划要有人员、车辆、时间进度的要求以及人员 联系表；勘察注意事项应针对工程特点（是新建站工程还是扩容站工程， 新建站和扩容站侧重的勘察技术要点也有所不同）有针对性的提出，并 组织全体勘察人员进行讲解答疑。 2）资料、工具准备 勘察人员根据勘察组织计划书和勘察注意事项掌握工程勘察规模和勘察 要求。勘察人员出发前应准备好足够的勘察纪要和绘图纸，准备好ＧＰ Ｓ、指北针、卷尺\皮尺、数码相机、测试手机、测距仪、望远镜、多 色笔等工具。同时，准备好一套新版的、道路、地名全面的勘察地区地 图册会使工程勘察非常顺利的进行（有电子地图最好）。
设计后期工程技术支持及服务
项目负责人对 图纸提出规范 性要求，单项 负责人具体组 织完成。预算 和设计说明编 制完成后均需 将完成信息反 馈项目负责人， 由项目负责人 按照审核流程 提交审核。
单项负责人组织 完成设计PDF电 子文档转换和 PDF文件检查， 项目负责人进行 汇总、检查、刻 盘。单项负责人 完成设计阶段 ISO9000资料。
站天线 选型
室内覆 盖天线 选型
农村基 站天线 选型
隧道覆 盖天线 选型
天线 选型
山区覆 盖天线 选型 公路覆 盖天线 选型
郊区基 站天线 选型
站点数据记录 --天线选型
市区基站天线选择 应用环境特点：基站分布较密，要求单基站覆盖范围小，希望尽量减少越区覆盖的现象，减少基 站之间的干扰，提高频率复用率。 天线选用原则 (1) 极化方式选择：由于市区基站站址选择困难，天线安装空间受限，建议选用双极化天线。 (2) 方向图的选择：在市区主要考虑提高频率复用度，因此一般选用定向天线。 (3) 半功率波束宽度的选择：为了能更好地控制小区的覆盖范围来抑制干扰，市区天线水平半功率 波束宽度选60～65°。在天线增益及水平半功率角度选定后，垂直半功率角也就定了。 (4) 天线增益的选择：由于市区基站一般不要求大范围的覆盖距离，因此建议选用中等增益的天线。 同时天线的体积和重量可以变小，有利于安装和降低成本。根据目前天线型号，建议市区天线增益 视基站疏密程度及城区建筑物结构等选用15～18dBi增益的天线。若市区内用作补盲的微蜂窝天线增 益可选择更低的天线如10～12dBi的天线。 (5) 预置下倾角及零点填充的选择：市区天线一般都要设置一定的下倾角，因此为增大以后的下倾 角调整范围，可以选择具有固定电下倾角的天线（建议选3 °～6°）或电调天线。由于市区基站覆 盖距离较小，零点填充特性可以不作要求。 (6) 下倾方式选择：由于市区的天线倾角调整相对频繁，且有的天线需要设置较大的倾角，而机械 下倾不利于干扰控制，所以在可能的情况下建议选用预置下倾天线。条件成熟时可以选择电调天线。 (7) 下倾角调整范围选择： 要求天线支架的机械调节范围在0～15°。 推荐：半功率波束宽度65°/中等增益/带固定电下倾角或可调电下倾 + 机械下倾的双极化天线。
2)新建基站勘察要求
站点数据记录
载频数量配置 基站载频数量应根据覆盖区话务量的大小，按照爱尔兰B表或者运 营商统计除的每载波话务能力进行载频数量配置。实际配置载频数 量要预留60%-70%的冗余。 天线选型 天线选型应根据网络的覆盖要求、话务量、干扰和网络服务质量等 实际情况来选择天线。天线选择得当，可以改善覆盖效果，减少干 市区基 扰，改善服务质量。
1)勘察工具使用注意事项
数码相机的使用： 记录机房的环境、设备的配置和有疑难地方的现场情况， 以备回来后研究解决办法。 对每个基站照完相后，应现场记录相片的编号与该基站 的对应关系，避免与其他基站的相片混淆。 每天摄完像后，应及时将相机内的图片导入笔记本中。 多颜色圆珠笔：可以用不同颜色画不同的设备走线架层， 以便区分多线条中的不同设备。 在每次勘察完毕后，要清点工具数量后才能离去，避免工 具的遗失。
2)新建基站勘察要求
站点数据记录
勘察纪要填写 勘察时间一定要准确填写，勘察纪要编号需准确反应勘察顺序； 基站名称需与移动随工人员定义清楚，不要随意更改，对基站要进行临 时编号，以便索引查找； 经纬度按照度的格式填写，海拔高度统一记录地面海拔高度； 所有空格都必须填写完整，完成后由随工签字，当地分公司盖章。
预算及设计说明的编制
设计文件出版（电子版，备会审）
项目负责人对图纸提出规 范性要求，单项负责人具 体组织完成。预算和设计 说明编制完成后均需将完 成信息反馈项目负责人， 由项目负责人按照审核流 程提交审核。
单项负责人组织完成设计 PDF电子文档转换和PDF文 件检查，项目负责人进行 汇总、检查、刻盘。单项 负责人完成设计阶段 ISO9000资料。
2)新建基站勘察要求
站点数据记录
资料整理及进度信息反馈 a) 察勘纪要：按上诉要求检查是否完整准确，确认无误后录入基站察 勘汇总表； b) 草图整理：按上诉草图要求检查，如果有遗漏和不准确之处，需根 据照片回忆进行修正； c) 照片整理：按上诉照片要求检查每张基站照片是否按内容命名，每 张照片是否存放在相应的文件夹下； d) 勘察纪要和图纸的排放顺序制定索引目录，便于后期查找。 e) 信息反馈：察勘人员每天向各地区勘察负责人汇报进度、车辆人员、 安全情况；再由各地区负责人向单项负责人汇报察勘进度；每县察 勘完成后资料填写到电子汇总表格发给各地区勘察负责人汇总，再 由地区负责人向单项负责人汇报并发送察勘汇总表。最开始察勘的 几天，察勘人员需将察勘纪要和草图以照片的形式发送给设计负责 人，由设计负责人审核后回复察勘的建议。
工程相关资料、 勘察人员车辆、 工具仪表、人 员联系表、与 建设方商定勘 察设计进驻现 场时间。
同建设单位确 定勘察规模和 内容，制定详 细的勘察路线 和时间安排。 现场勘察记录 数据。
单项负责人对勘察资料进行汇总、审核，项目负责人对勘察资料需再次进行检查， 单项负责人和项目负责人对发现的勘察问题需及时处理，确保勘察质量。勘察完 成后，单项负责人完成勘察阶段的ISO9000资料。
工程图纸绘制
一、勘察及设计基本流程
2-设计工作基本流程
项目负责人对图纸提出规 范性要求。设计人员完成 图纸设计、整理绘图需要 的工程资料，提交绘图人 员，由绘图人员完成图纸 描绘。图纸绘制完成后， 单项负责人将完成信息反 馈项目负责人，由项目负 责人按照审核流程提交审 核。（建议图纸绘制初始， 由单项负责人检查图纸绘 制是否符合要求，对不符 合要求的需提出修改意见、 及时更正，以便减少后期 的图纸修改工作量。）
勘察准备工作
汇总勘察数据， 汇报勘察情况， 勘察各方签署 勘察纪要。
