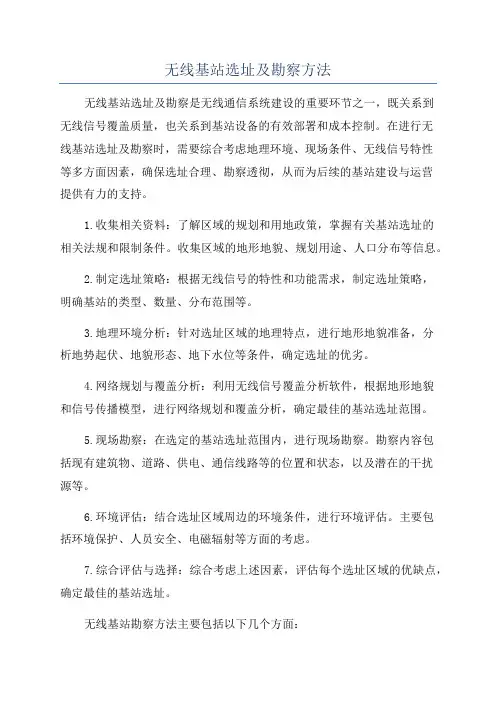

无线基站选址及勘察方法无线基站选址及勘察是无线通信系统建设的重要环节之一，既关系到无线信号覆盖质量，也关系到基站设备的有效部署和成本控制。
在进行无线基站选址及勘察时，需要综合考虑地理环境、现场条件、无线信号特性等多方面因素，确保选址合理、勘察透彻，从而为后续的基站建设与运营提供有力的支持。
1.收集相关资料：了解区域的规划和用地政策，掌握有关基站选址的相关法规和限制条件。
收集区域的地形地貌、规划用途、人口分布等信息。
2.制定选址策略：根据无线信号的特性和功能需求，制定选址策略，明确基站的类型、数量、分布范围等。
3.地理环境分析：针对选址区域的地理特点，进行地形地貌准备，分析地势起伏、地貌形态、地下水位等条件，确定选址的优劣。
4.网络规划与覆盖分析：利用无线信号覆盖分析软件，根据地形地貌和信号传播模型，进行网络规划和覆盖分析，确定最佳的基站选址范围。
5.现场勘察：在选定的基站选址范围内，进行现场勘察。
勘察内容包括现有建筑物、道路、供电、通信线路等的位置和状态，以及潜在的干扰源等。
6.环境评估：结合选址区域周边的环境条件，进行环境评估。
主要包括环境保护、人员安全、电磁辐射等方面的考虑。
7.综合评估与选择：综合考虑上述因素，评估每个选址区域的优缺点，确定最佳的基站选址。
无线基站勘察方法主要包括以下几个方面：1.地形地貌勘察：根据选址区域的地形地貌特征，选择合适的方法对地势、地貌、地质等进行详细勘察和测量。
2.现有建筑物勘察：记录现有建筑物的位置、结构、高度等信息，分析是否对无线信号的传播和覆盖产生影响。
3.供电勘察：了解供电系统的位置、容量等情况，确保基站设备的正常供电。
4.通信线路勘察：了解通信线路的走向和分布，避免与其冲突或干扰。
5.干扰源勘察：对周边的干扰源进行勘察，如高压输电线路、大型机械设备等，排除可能产生的干扰。
6.环境保护勘察：了解选址区域的环境保护情况，以及对环境的影响程度，保护生态环境。
无线基站选址及勘察方法随着移动通信技术的快速发展，无线基站作为通信网络的重要组成部分，在城市和农村地区广泛分布。
基站的选择和勘察是建设高效可靠的通信网络的关键步骤。
本文将介绍无线基站选址的一般原则和勘察方法。
一、无线基站选址原则1.覆盖范围：基站的选址必须能够覆盖到通信网络所辖区域内的绝大部分区域，以提供稳定的信号覆盖。
2.地形和环境条件：基站选址时要考虑地势坡度、高度和建筑物密度等因素，有利于信号传输和接收。
3.电磁环境：潜在的干扰源会削弱或干扰基站的信号，所以基站选址要尽可能远离电磁污染源。
4.便捷性：基站选址要尽量选择交通便利、施工条件较好的地方，以减少工程建设的成本和时间。
5.安全性：基站选址要考虑安全因素，尽量避开悬崖、地震带、水域等不安全地区。
二、勘察方法1.地理勘察：通过地形图、地貌图、卫星图像等信息，了解基站周围的地理环境和地形地貌特征，包括山地、丘陵、平原、湖泊、河流等，确定基站选址范围。
2.环境勘察：调查基站周围的建筑物密度、土地利用情况、潜在的干扰源等环境因素，分析对信号质量的影响，以确保基站选址的稳定性。
3.电磁勘察：通过使用电磁波测量仪器和分析软件，评估基站选址附近的电磁干扰强度和频率使用情况，避免可能的干扰源和频率冲突。
4.技术勘察：基站勘察人员应根据通信网络规划要求，选择适当的基站类型、功率和天线高度等参数，根据实际情况确定基站位置。
5.交通勘察：调查基站附近的交通流量和道路情况，选择交通便利和交通阻塞较少的地点，以确保基站施工和维护的便利性。
6.安全勘察：评估基站附近的安全风险，避免选择潜在的自然和人为灾害风险区域，确保基站设备的安全运行。
7.法律勘察：了解基站选址地区的法律法规要求，包括用地政策、建设许可和环保要求等，确保基站建设符合相关法律规定。
总之，无线基站的选址和勘察必须综合考虑地理、环境、电磁和技术等因素，以保证基站的稳定性和高效性。
基于对现场情况的详细调查和分析，选择合适的基站位置，有助于建设高效可靠的通信网络。

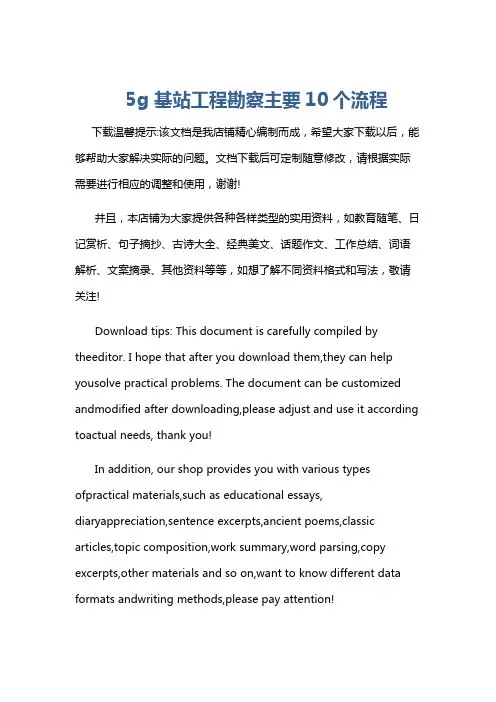

5g 基站工程勘察主要10个流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!5G 基站工程勘察主要 10 个流程一、项目启动阶段。
无线基站建设方案及勘察 工作方法广东省电信规划设计院有限公司 移动通信咨询设计院 陈伟杰 2011.12.271、基站建设方案的基本知识 1.1 无线网络结构 1.2 基站建设模式 1.3 站点条件要求 2、典型区域/场景的站点建设方案 3、基站查勘的工作流程 4、基站的美化隐蔽措施目 录GSM网络结构原理图BSS系统MSC/VLR MS BTS PCU MS BTS SGSN GPRS IP Network BSCHLRPSTN PLMN Network SubSystemMGWSS7 NetworkEIR AUCGGSN Base Station System Internet GPRS SystemØ GSM网络的无线设备网元主要有：ü ü ü MS：移动台 BTS：基站 BSC：基站控制器PDNBSC（基站控制器）Base Station ControllerØ 基站控制器（BSC）是基站子系统（BSS）的控制部分， 负责对下属基站（BTS）的综合管理，包括接口、链路 资源、运行性能及操作维护等。
Ø Ø 完成BSS系统与NSS（网络子系统）系统的对接功能，包 括电路域及分组域两部分。
主要功能：无线信道分配、呼叫建立、切换管理、与Ｍ ＳＣ连接、控制多个ＢＴＳBSC从逻辑上可分为以下功能模块：IP 业务框级 ATM 接口处理模块 IP Switch Platform IP Switch Platform TDM系统级信令 控制 模块业务 处理 模块时钟 模块综合 管理 模块电源、 环境 监控 模块1. 2. 3. 4. 5. 6. 7.数据交换模块 信令控制模块 业务处理模块 接口处理模块 时钟模块 综合管理模块 电源、环境监控模块BTS（基站） Base Transceiver StationØ 基站（BTS）属于基站子系统的无线部分，是由基站控制 器（BSC）控制，服务于某个小区的无线收发设备 Ø 完成BSC与无线信道之间的转换，实现BTS与移动台 （MS）之间的无线传输及相关的控制 Ø BTS主要功能：有线－无线间的转换、RF测量、天线分集、 加密、跳频、非连续发射、时间调制、监视与测试Ø BTS主要功能模块1. 中央控制单元 2. 传输接口模块 3. 基带处理模块 4. 射频处理模块 5. 时钟模块 6. 电源及防雷模块 7. 天馈子系统BSC 传输接 口单元 基带处理 (BBU)BTS逻辑结构图射频处理 天馈系统 -48V/24V DC控制单元电源部分GSM无线设备介绍按设备类型分： 按适用环境分：BTS（基站） 分类按供电方式分：宏基站/微基站 分布式基站 射频拉远室外型 室内型直流(48V/+24V） 交流（220V）1 2 3室外一体化机柜 分布式 室内安装 室外集中安装拉远式 射频模块/ RRU 基带处理模块BBU4如RBS6601设备：BBU、RRU可组合成多种形态基站，适应并满足不同的站址安装要求，如 设备室内集中安装、室内分布安装、室外集中安装、室外分布安装。
做国内最佳、创国际一流的通信咨询设计企业现场查勘要求2绘图要求13典型差错案例4提升查勘设计质量的措施l查勘的定义l专业人员通过专用仪器对现场进行实地调查l查勘的作用l设计标准流程中最重要的基础环节l实地查勘数据指导整个设计方案。
l查勘质量直接决定了设计质量。
基站查勘是网络规划工作中的重要一环l建设基站的简述：l规划阶段Ø根据容量预测、话务分布、覆盖要求等条件，估算所需基站数量；Ø确定基站的理论位置；Ø假定基站的有关参数：网络层次结构、发射功率、天馈系统等；l实施阶段Ø对理想站址进行选择和确认。
Ø现场设计查勘Ø工程施工l一旦基站位置确定下来，就要制定详细基站查勘计划。
l目前上海移动的站址规划及确认流程中，规划阶段由网络规划部门（即优化中心）负责，实施阶段由网优、设计院和建设工单位联合完成。
l收集项目资料：l查勘前应收集、整理与项目有关的各种资料ü现有网络情况；ü建站目的（解决覆盖、容量、网络结构、投诉）；ü基站查勘登记表；ü最近一期工程的最新基站图纸；ü相关查勘人员及配合人员信息。
l查勘工具准备：l查勘前应准备好查勘必要的工具，包括但不限于üGPS；ü指北针；ü测距仪；ü卷尺；ü百米尺；ü数码相机；l查勘前应提前通知好相关人员，包括：ü查勘用车司机ü基站购租人（针对新建站）ü基站维护人（针对现网站）ü电源专业设计人员ü传输专业设计人员ü土建专业设计人员（包括机房设计、天面抱杆设计、铁塔设计、美化天线设计等）ü施工人员（分为室内安装施工、室外安装施工及塔类安装施工）其中，电源专业设计人员由无线专业兼任，传输与土建专业设计根据甲方委托决定，土建专业中，自建机房设计与铁塔设计归口工程部管理并由工程部指派，天面抱杆与美化天线若高度超过5米也由工程部负责。
山东省邮电规划设计院有限公司无线基站工程设计勘察细则
文件编号：SPTPDI/WI 07-02
版本：A
受控状态：□是□非
受控号：
编制：陈勇
批准：韩炳忠
生效日期：20XX年2月25日
目录
1、目的 (1)
2、适用范围 (1)
3、职责 (1)
4、资格 (1)
5、工作程序 (1)
5.1勘察准备 (1)
5.1.1勘察资料准备 (1)
5.1.2勘察工具及用品 (1)
5.1.3与建设单位的沟通 (2)
5.2实施勘察 (2)
5.2.1勘察碰头会 (2)
5.2.2新建基站勘察 (2)
5.2.2.1新建铁塔 (2)
5.2.2.2确定机房和设备的安装位置 (2)
5.2.2.3相关配合问题 (3)
5.2.3扩建基站勘察 (3)
5.2.3.1现有铁塔 (4)
5.2.3.2现有机房设备安装情况 (4)
5.2.4勘察总结会议 (5)
5.3勘察报告 (5)
5.4有关说明 (5)
1、目的
为无线基站工程设计现场勘察提供指南，确保勘察结果满足工程设计质量要求。
2、适用范围
适用于移动通信、无线寻呼、无线市话、微波传输等无线基站新建或扩建工程设计的勘察控制。
3、职责
所主管或项目负责人组织勘察设计人员实施现场勘察。
4、资格
项目负责人应具备助理工程师资格，同时参加工作两年以上。
5、工作程序
5.1 勘察准备
5.1.1勘察资料准备
(1)项目负责人（所主管）根据“设计任务书”的要求，组织勘察人员对工程建设规模及相关文件资料，进行充分的讨论和认识，确定勘察范围及内容。
(2)收集原始设计文件（扩建基站），相关机房平面图，军用地图（1：5万）等资料。
(3)勘察报告记录专用纸，勘察工作备忘录。
5.1.2 勘察工具及用品
(1)测量用GPS、罗盘仪、7.5m钢卷尺、30m皮卷尺，相机、胶卷、电池等。
(2)直尺、三角尺、文件夹、记录笔、橡皮等用品。
(3)按公司的相关管理规定，提前申请勘察用车及费用。
5.1.3与建设单位的沟通
与建设单位确认勘察日程及相关事宜。
5.2 实施勘察
5.2.1 勘察碰头会
到达勘察现场后，应与建设单位就工程勘察内容、日程安排及相关工作配合等事宜进行协商，确保勘察工作顺利进行。
5.2.2 新建基站勘察
(1)根据勘察设计分工，勘察人员应认真勘察,合理选址，并在军用地图上准确标注站址位置。
(2)用GPS测量站址经纬度数据，与军用地图上站址位置比较以确定其准确性。
(3)调查站址环境情况并记录。
(4)调查基站天线及铁塔安装条件，考虑近远期通信工程发展的需要，确定天线安装方式和位置（地面塔、房上塔或楼顶塔），测量磁偏角及相应尺寸并记录。
5.2.2.1新建铁塔
(1) 采用地面塔时，要提出新建铁塔的位置、高度、平台数量及高度、天线安装方式、接地系统工艺要求。
确定本期工程天线安装高度。
(2)采用房上塔或楼顶塔时，应记录房顶总平面图和房顶高度等。
5.2.2.2确定机房和设备的安装位置
(1)对新建机房，应提出所占机房位置、面积需求、楼层高度、工艺要求等基本数据。
(2)对已建机房要了解机房的基本情况，测量机房的长、宽、高等相应尺寸。
根据天馈线的进线方向和建设单位的发展计划，合理确定机房位置及本期设备的安装位置。
(3)确定设备安装方案、各种线缆走向及加固方式并予以记录。
(4)提出与设备安装、线缆走向有关的孔洞工艺要求。
5.2.2.3相关配合问题
(1)处理好电源、传输、建筑等相关专业的技术接口问题。
(2)与电源、传输专业等勘察人员紧密配合，核对好勘察记录，确定专业配合及分工。
(3)确定并记录电源线、传输线、接地线及天馈线在室内的走线方式。
(4)对需要照片记录的情况，应进行拍照。
(5)根据基站的实际情况调查，与建设单位讨论确定天线、设备等安装方案，并在勘察工作备忘录上签字确认。
(6)勘察结束时，应全面清点勘察工具和资料等。
5.2.3 扩建基站勘察
(1)核对军用地图上已有的站址位置。
对原始资料与实际情况不符的，应在地图上实施修改。
(2)用GPS测量站址经纬度数据等信息。
(3)调查站址环境情况并记录。
(4)根据原始资料，确认基站天线安装形式和位置（地面塔、房上塔或房顶塔），测量磁偏角及相应尺寸。
5.2.3.1现有铁塔
(1)对已建的铁塔，记录铁塔位置图、铁塔平面形状图、已安装的天线位置和方向图。
(2)记录铁塔类型、高度、平台数量及高度，已安装的天线高度等相关数据资料。
(3)确定本期工程天线安装高度和安装方式，对需要改造的铁塔提出改造工艺要求。
5.2.3.2现有机房设备安装情况
(1)根据原始资料，详细记录机房平面图及机房内已安装的设备情况，包括设备型号、规格、生产厂家、安装使用日期和使用情况。
测量机房及设备的相关尺寸并记录。
(2)了解现有机房电源、传输等相关专业技术接口问题，确定本期工程方案并记录。
(3)了解现有天线和设备安装方案、各种线缆走向及加固方式并予以记录。
(4)对需要照片记录的情况，进行拍照。
(5)根据基站实际情况调查其他相关资料（如建设单位对部分基站的设备、天线或线缆走线方式有特殊考虑）并记录。
(6)与建设单位讨论确定安装方案,并在勘察工作备忘录上签字确认。
