无线基站勘察设计介绍46页PPT

工程设计依据及技术规范
省公司及网发部设计依据
3. 中兴设备厂家提供的相关技术资料；
4. 网运部提供的CDMA、LTE1.8G现网参数情况； 5. 历次方案会审过程中各单位提出的意见及达成的结论；
6. 中通建设计院人员现场勘查资料。
提纲
工程设计流程 工程设计依据及技术规范 单站设计流程
租金不增加，电费少量增加，LTE800M实现2T4R，可保证覆盖效果。
单站设计流程
场景2.2：1.8G业务量高，有CA需求
基站现状 场景描述 BBU方案 RRU方案 天面方案 主流区域
更换原L1800独立 C+L1800，C C和L1800独立天馈，L1800 利旧1.8G BBU，在该BBU内更换主控板 1、新增L800单模RRU； L1800已部署 天线为8端口天线， CCE1，新增BPN2信道板和电源模块 2、L800RRU 配置60W 网双极化天线 承载载扇数不大于12个 区域 CDMA天线不动
使用场景
替换原CDMA普通天线或者新增单模场景且原天线安装于抱杆上 替换原双频六端口普通天线或与LTE1.8G（普通天线）共天线场景 替换原CDMA美化天线或者新增单模美化天线场景 替换原双频六端口美化天线或与LTE1.8G（美化天线）共天线场景
2. 天线方位角及下倾角应与原CDMA天线方位角和下倾角一致，对于现场 测得CDMA天线下倾角和方位角有误的情况，会审时与网运讨论后确定。
利旧L1800 BBU CDMA BBU
PM
SA
在业务量高、可能达到CA门限的密集城区可采用该方案，便于L800和L1800做CA；
方案 拆除的L1800天线可用于后续L1800工程建设； 特点 租金增加10%，电费增加，LTE800M实现2T4R，可保证覆盖效果；

的用户需求。
02
无线基站选址原则与流程
选址原则
技术可行性
确保所选地点满足无线传输需 求，包括覆盖范围、信号干扰
等。
经济合理性
考虑建设成本、运营维护费用 ，确保投资回报。
环境友好性
尽量减少对周边环境的负面影 响，符合环保要求。
交通便利性
便于日后维护和巡检。
选址流程
需求分析
明确基站覆盖范围、容量需求等。
环境因素
避开高压线、强磁场等干扰源。
03
无线基站勘察方法

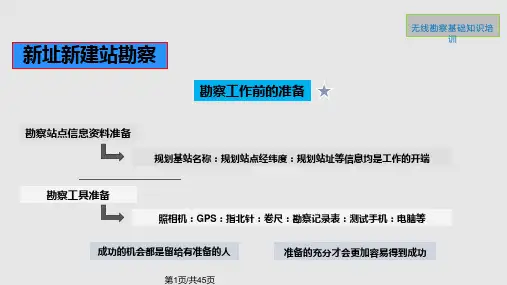

勘察前的准备工作
01
02
03
收集相关资料
收集基站覆盖区域内的地 图、地形、建筑物分布等 资料，以便更好地了解基 站周围的环境。
确定勘察范围
根据基站覆盖范围和地形 等因素，确定勘察范围， 并制定勘察计划。
准备勘察工具
准备必要的勘察工具，如 测量仪器、GPS定位仪、 望远镜等，以确保勘察工 作的顺利进行。
勘察方法
在山区进行无线基站勘察时，应先对地形进行详细了解，掌握山区的地势、地貌、植被等 情况。同时，应采用专业的测量仪器和设备，对信号传播条件进行测试和分析，以确保无 线基站的覆盖范围和信号传输质量。
案例分析
在某山区，由于地形复杂，常规的无线基站难以满足信号覆盖需求。经过勘察和分析，最 终选择在山顶建设无线基站，并通过合理的天线设置和信号处理技术，实现了良好的信号 覆盖效果。
勘察方法
在大型场馆进行无线基站勘察时，应 先对场馆的建筑结构、布局、用途等 情况进行详细了解。同时，应采用专 业的测量仪器和设备，对场馆内的信 号传播条件进行测试和分析，以确保 无线基站的覆盖范围和信号传输质量 。
案例分析
在某大型体育场馆，由于空间广阔、 人员密集，常规的无线基站难以满足 信号覆盖需求。经过勘察和分析，最 终选择在场馆中心位置建设无线基站 ，并通过合理的天线设置和信号采用了 相应的信号增强和优化技术。

• 室内窗口处与室内中部信号差别较大 • 建筑物材质、墙体厚度对穿透损耗影响较大 • 电磁波的入射角对穿透损耗影响较大
d
w1 D w2
E2
ε 0μ 0
ε μ ε 0μ 0
θ
θ E1
WdBm XdBm
穿透损耗=X-W=B dB
电磁波穿透墙体的反射和折射
目录
一、无线电传播基本原理 二、天线基础 三、网络规划基站勘测 四、LTE基站设备
• 极化分集
• 频率分集
GSM体制采用跳频 CDMA体制采用扩频技术
一、无线电传播基本原理 绕射损耗
• 电磁波在绕射点四处扩散 • 绕射波覆盖除障碍物外的所有方向 • 扩散损耗最为严重 • 计算公式复杂，随不同绕射常数变化
T R
一、无线电传播基本原理 穿透损耗
• 室内信号取决于建筑物的穿透信号和绕射信 号的矢量和
ELF VF
VLF LF MF HF
VHF UHF SHF EHF
不同的频段内的频率具有不同的传播特性
一、无线电传播基本原理 传播途径
直射波及地面反射波 （最一般的传播形式）
对流层散射波 （传播具有很大的随机性）
山体绕射波 （阴影区域信号来源）
电离层反射波 （超视距通讯途径）
一、无线电传播基本原理
建筑的高楼层覆盖） – 目前一般天线均有6度预置下倾
二、天线基础-安装
异系统隔离
TD-LTE与其他系统共站时，应考虑其他系统的干扰因素，保证必要的空间隔离。在 工程实施中，两系统天线之间适当进行垂直或水平空间隔离，建议TD-LTE基站天线 安装间距采用如下标准：
二、天线基础-选型 天线选型原则－公路
应用环境特点： • 该应用环境下话务量低、用户高速移动、此时重点解决的是覆盖问题。

绘图要点该图纸内容比例应适当，文字应清晰，图纸内容尽量占满图框内空白区域。图纸天线、器件、馈线、设备等应与图例一致，比例大小应适当，不应过大或者过小。按照方案内容修改图纸中的文字说明。
附录：设计图纸绘制
附录：设计图纸绘制（远端设备安装示意图/就近引电示意图）
设计作业人员：重点体现远端设备的安装要求、整体布局、材料型号及用量、引电方式等。质检人员：审核远端设备安装位置是否合理，线缆配置及引电路由是否存在错误。
绘图要点凡是图纸中的经纬度信息，均保留5位小数基站地址要尽量详细，需明确到楼宇门牌号或楼宇号基站周边环境的绘制要与实际一致，可参考草图并结合GoogleEarth等地图工具进行绘制基站周边楼宇等信息要尽量详细，绘制时需标明门牌号或楼宇号基站位置与重要参照物的距离需标注，便于站点的准确定位需对物业点及周边危险源进行描述性说明，提示安全风险
主要功能描述站点光缆路由（不含接入段）的光缆型号、路由方式、材料用量、组网成端方式
绘图要点该图纸内容比例应适当，文字应清晰，图纸内容尽量占满图框内空白区域。图纸光缆、分纤盒、ODF图块等应与图例一致，比例大小应适当，不应过大或者过小。设备型号、成端位置应描述详细、准确
附录：设计图纸绘制
附录：设计图纸绘制（基站机房设备平面布置图）
专业负责人
质检人员
设计作业人员
第三步：交付设计资料：
专业负责人：汇总内部质检通过的图纸及预算，作为统一接口人或者指定统一接口人交付建设单位。
室分设计在平时-设计图纸绘制
设计作业人员：重点体现本期方案需求的设备和天线的数量、型号情况，并按图纸模板进行体现。质检人员：审核方案和需求的合理性，与建设原则无明显偏差，与实际现场情况无较大偏差。
主要功能无线设计中开关电源槽位示意图主要体现本次工程中无线设备取电对应的开关电源里无线设备接电端子
