常用公差配合

3．圆度
图3-11 平面度及其公差带
圆度是限制实际圆对理想圆变动量的一项指标，它是对 具有圆柱面（包括圆锥面、球面）的零件，在一正截面 内的圆形轮廓要求，如图3-12所示。
图3-12 圆度及其公差带
4. 圆柱度
圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标，它控 制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直 线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。
本章要点
1. 与尺寸、公差有关的术语及定义。 2. 配合与基准制。 3. 表面粗糙度的概念、特征代号及标注。 4. 形位公差项目、符号及标注。
3.1 尺寸公差与配合
3.1.1 与尺寸有关的术语和定义
1. 基本尺寸
基本尺寸是指设计给定的尺寸。它是根据零件的结构、 强度、刚度和工艺性等要求，通过计算、试验或按类比 法确定的。基本尺寸的代号：孔用D表示，轴用d表示。
xcdnpx dgxcdn dgxcpx xcwxpx xunchi-px 0759mz
第3章 lczx188 shbeking hd8go hd88go oemgc 189288 hzp580
yjoem oemdg xcdnpx oemdg zhongtezc yanjigz 189288 oemgc yanjigz yjoem hfoem 189286
当极限尺寸大于、小于或等于基本尺寸时，极限偏差分 别为正、负或零值，所以偏差可以为正、负或零值。
图3-1 尺寸、公差与偏差的示意图
1. 尺寸公差
零件在制造过程中，由于加工或测量等因素的影响，完 工后的实际尺寸总存在一定的误差。为保证零件的互换 性，必须将零件的实际尺寸控制在允许变动的范围内， 这个允许的尺寸变动量称为尺寸公差。所以尺寸公差是 指在切削加工中零件尺寸允许的变动量，用T表示。尺 寸公差等于最大极限尺寸与最小极限尺寸之差，或等于 上偏差与下偏差之差，所以公差总是为正值。在基本尺 寸相同的情况下，尺寸公差愈小，则尺寸精度愈高。孔 公差用Th表示，轴公差用Ts表示。

常用尺寸公差与配合表以下是常用的尺寸公差与配合表：1. H 系列公差与配合表：- H6：工件公差为±0.009mm，配合公差为0~0.025mm。

- H7：工件公差为±0.018mm，配合公差为0~0.050mm。

- H8：工件公差为±0.030mm，配合公差为0~0.080mm。

- H9：工件公差为±0.050mm，配合公差为0~0.120mm。

- H10：工件公差为±0.080mm，配合公差为0~0.180mm。

2. JS 系列公差与配合表：- JS6：工件公差为±0.012mm，配合公差为-0.006mm~0.020mm。

- JS7：工件公差为±0.020mm，配合公差为-0.009mm~0.030mm。

- JS8：工件公差为±0.028mm，配合公差为-0.012mm~0.040mm。

- JS9：工件公差为±0.040mm，配合公差为-0.016mm~0.050mm。

- JS10：工件公差为±0.060mm，配合公差为-0.022mm~0.070mm。

3. P 系列公差与配合表：- P6：工件公差为±0.005mm，配合公差为-0.006mm~0mm。

- P7：工件公差为±0.010mm，配合公差为-0.010mm~0mm。

- P8：工件公差为±0.018mm，配合公差为-0.012mm~0mm。

- P9：工件公差为±0.030mm，配合公差为-0.015mm~0mm。

- P10：工件公差为±0.048mm，配合公差为-0.018mm~0mm。

这些只是一些常见的尺寸公差与配合表，实际应用中可能会根据具体情况选择其他标准或特殊公差。

常用尺寸轴、孔公差与配合的选择在机械加工、制造领域中，轴和孔的组合是一个非常普遍的情况。

而轴和孔之间应该具备一定的配合，才能使得机件组合后正常工作。

本文将介绍常见的尺寸轴、孔公差，以及它们之间如何选择配合，以便确保正确的机件组合。

常用尺寸轴在机械制造中，常见的尺寸轴有以下三种：1.h6轴h6轴是最常见的轴。

h表示“差配”，数字6表示轴的公差等级，越小则制造难度越大，制造成本越高，使用也越严格。

h6轴的公差范围为-0.009mm~0mm，通常用于一般的精度要求。

2.h7轴h7轴公差范围为-0.015mm~0mm，相比h6轴，h7轴的制造难度较小，成本也相对较低，被广泛用于各种机械加工领域。

3.h8轴h8轴公差范围为-0.030mm~0mm。

与h6和h7轴相比，h8轴的制造难度较小，成本也相对较低，并且适用范围更广，通常用于一些不要求很高精度的机械部件中。

常用孔公差类似于轴的公差，孔的公差也是分等级的。

常用的孔公差等级有以下几种：1.H7孔和h7轴类似，H7孔公差范围为-0.015mm~0mm，被广泛用于一般精度以及高精度要求不是太高的机械部件中。

2.H8孔H8孔公差范围为-0.025mm~0mm，相比H7孔，制造难度较大，成本也相对较高，通常用于对精度要求较高的机械部件。

3.H9孔H9孔公差范围为-0.040mm~0mm，制造难度更大，成本也更高，因此适用范围更加有限，通常只用于对精度要求非常高的机械部件。

配合选择在选择轴和孔的配合时，需要根据不同的精度要求、使用场景和工作环境等因素进行综合考虑。

常见的配合有以下几种：1.过盈配合过盈配合是指在轴与孔的配合中，轴的直径大于孔的直径，使得轴在孔中具有压力形成紧固的配合方式。

过盈配合能够保证机件之间的相对位置准确，但是在拆卸和更换时比较困难。

常用于高精度的机械部件。

2.渐进配合渐进配合是指在轴与孔的配合中，轴的直径与孔的直径相等，从而形成一种适合轻微移动的配合方式。

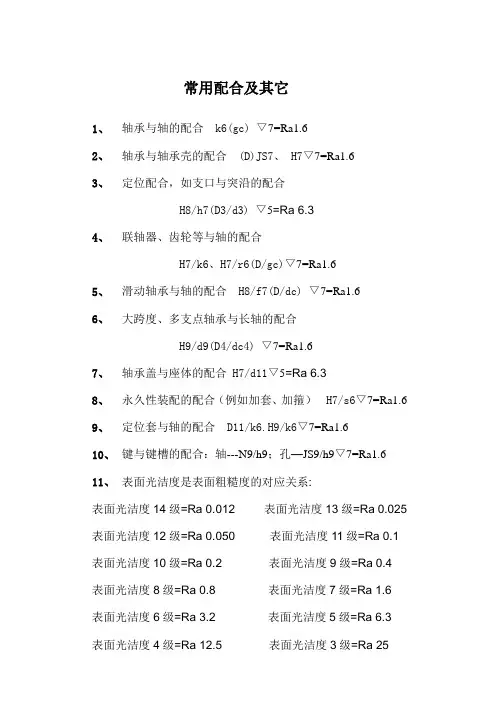

常用配合及其它
1、轴承与轴的配合 k6(gc)▽7=Ra1.6
2、轴承与轴承壳的配合 (D)JS7、 H7▽7=Ra1.6
3、定位配合，如支口与突沿的配合
H8/h7(D3/d3)▽5=Ra 6.3
4、联轴器、齿轮等与轴的配合
H7/k6、H7/r6(D/gc)▽7=Ra1.6
5、滑动轴承与轴的配合 H8/f7(D/dc)▽7=Ra1.6
6、大跨度、多支点轴承与长轴的配合
H9/d9(D4/dc4)▽7=Ra1.6
7、轴承盖与座体的配合 H7/d11▽5=Ra 6.3
8、永久性装配的配合（例如加套、加箍） H7/s6▽7=Ra1.6
9、定位套与轴的配合 D11/k6.H9/k6▽7=Ra1.6
10、键与键槽的配合：轴---N9/h9；孔—JS9/h9▽7=Ra1.6
11、表面光洁度是表面粗糙度的对应关系:
表面光洁度14级=Ra 0.012 表面光洁度13级=Ra 0.025 表面光洁度12级=Ra 0.050 表面光洁度11级=Ra 0.1 表面光洁度10级=Ra 0.2 表面光洁度9级=Ra 0.4
表面光洁度8级=Ra 0.8 表面光洁度7级=Ra 1.6
表面光洁度6级=Ra 3.2 表面光洁度5级=Ra 6.3
表面光洁度4级=Ra 12.5 表面光洁度3级=Ra 25
表面光洁度2级=Ra 50 表面光洁度1级=Ra 100
12、公差与配合在图样上的标注
)(665021.0002.0++∅k 6730f H ∅6
65k ∅。
