NDJ-8S型数显粘度计

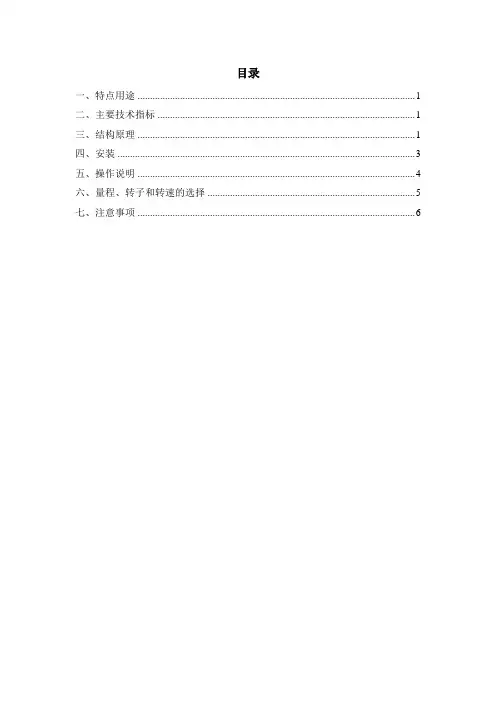

目录一、特点用途 (1)二、主要技术指标 (1)三、结构原理 (1)四、安装 (3)五、操作说明 (4)六、量程、转子和转速的选择 (5)七、注意事项 (6)NDJ-9S数显粘度计使用说明亲爱的用户，在您启用NDJ-9S型数字显示粘度计之前，请认真阅读本说明书，以利您正确使用本仪器，谢谢!一、特点用途NDJ—9S型数显粘度计是智能化的液体粘度测量仪器，在计算机控制下，自动完成液体粘度的测量工作，结果由显示屏输出。

本仪器具有结构小巧、工作稳定、抗干扰性能好、测量精度高等特点。

可用于测量液体的粘性阻力与液体的绝对粘度。

广泛适用于油脂、油漆、塑料、食品、药物、胶粘剂、化妆品等各种流体的粘度测量。

二、主要技术指标表1 主要技术指标三、结构原理1，如（结构原理图）所示，同步电机以稳定的转速旋转带动电机传感片，再通过游丝带动与之连接的游丝传感片、转轴的转子旋转。

如果转子未受到液体阻力，上下两传感片同速旋转，保持在“零”的位置上。

反之，如果转了受到液体的粘滞阻力，则游丝产生扭矩与粘滞阻力抗衡，最后达到平衡。

光电糟换装置将上下传感片先队平衡位置转换成计算机能识别的信息，经过计算机处理，最后输出显示被测液体的粘度值。

图1 结构原理图2.本仪器配有1～4号四种转子(转子示意图)，可根据被测液体粘度的高低连同转速配合使用。

图2 转子示意图3.利用齿轮系统及离合器进行变速，由专用变速执手（主视图）操作，分四档转速，根据测定需要选择。

4.保护框架（主视图)是为稳定测量和保护转了用。

使用保护框架进行测量可以取得较稳定的测量结果。

5.仪器配有同定支架及升降机构(侧视图)。

仪器必须同定在支架上方可测量。

图3 主视图图4 侧视图与后视图四、安装1．从包装箱中取出存放箱、支架和立柱等。

2．将立柱旋入支架后部之螺孔，并将立柱上的齿形面面向支架正后方。

用扳手将六角螺母拧紧，防止立柱转动。

3．转动升降夹头旋钮，检查升降夹头的灵活性和自锁性，发现过松或过紧的现象可以用十字螺丝刀调节夹头后部松紧螺栓使之能上下升降，以防装上仪器后，产生下落现象。

NDJ-5S/NDJ-8S 系列微机型数字显示粘度计操作手册P R I N T I N C H I N A O C T -08-2013前言NDJ-5S(8S)型数字显示粘度计是本厂旋转粘度计的升级换代产品。

本仪器采用先进的机械设计、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝背光、高亮度的LED 显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。

本仪器还配有RS-232、温度传感器、打印机等接口功能。

选配与PC 机连接线并安装光盘后，可按需记录各项测试数据；选配温度传感器可实测液体的温度；选配微型打印机可直接打印测试结果。

仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测拾取，经计算机处理后得出被测液体的粘度。

本仪器采用微电脑技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

本仪器标配有4种转子（1、2、3、4号）。

NDJ-5S 有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。

NDJ-8S 有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。

（一）仪器的结构仪器的结构如图1所示。

头水准泡晶显示屏子保护架机底座操作键盘转子接头转子主机底座水平调节图1（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求；按国家有关规定，其接地端应有可靠的接地线。

目录一、概述二、主要技术指标三、仪器的工作原理四、仪器的结构与安装五、仪器的操作和使用六、注意事项七、附录一、概述NDJ-5S/8S型数字显示粘度计是本公司旋转粘度计的升级换代产品。

本仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。

二、主要技术指标三、仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-5S配有4个转子（1、2、3、4号）和4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。

四、仪器结构与安装（一）仪器的结构仪器的结构如图1所示。

图 1（1）水准泡（2）液体显示屏（3）外罩（4）转子保护架（5）主机底座（6）操作键盘（7）转子连接头（8）转子（9）主机底座水平调节旋钮（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

N D J-8S旋转粘度计操作规程.d o c xNDJ-8S旋转粘度计标准操作规程1、目的:通过制定旋转粘度计标准操作规程，掌握粘度计操作方法，确保测试准确无误。

2、适应范围:适用于NDJ-8S旋转粘度计。

3、依据:NDJ-8S旋转粘度计说明书。

4、责任人员:实验室操作人员。

5、工作原理:本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大;反之液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。

6、面板操作:6.1 开启仪器背面电源开关，进入等待选择状态。

6.2 按键，来进行当前项的数据修改，按键进行参数项选择，再按“确定”键即可进入测量界面。

6.3 进入测试界面后按键，把测量的当前数据传送到电脑，或打印机等是否要进行数据切换；按键，即可打印当前所测量的各项数据。

6.4如仪器显示温度的值和实际的温度值有出入，可通过修改TC的值来进行温度的修正，修改后按“复位”即可退出初始状态。

6.5 对于未知样品的粘度测量，首先应估算样品的粘度值。

再选择相对应的几组转速、转子组合来进行测量。

当估计不出被测流体的大致粘度时，应假定被测样品为较高的粘度;试用由小到大的转子(表面积小)和由慢到快的转速。

粘度测量的原则是高粘度的流体选用小的转子(表面积小)、慢转速;低粘度的流体选用大(表面积大)的转子和快的转速进行测试。

6.6转子与转速的组合所对应的粘度范围，可参考下表:7、操作步骤7.1 开机:开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。

7.2 量程:估计被测样品的粘度范围，根据上表选择转子，将选用的转子旋如连接螺杆(向左选入装上，向右旋出卸下)。

估计不到的样品，试用从小体积(4、3)到大体积(2、1)转子。

7.3 使用升降台，使样品上升;或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。

NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5 个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

NDJ型旋转式粘度计操作规程1. 前言NDJ型旋转式粘度计是一种常用的测试粘度的仪器，广泛应用于涂料、化学、食品、制药等行业中。

本规程旨在规范使用NDJ型旋转式粘度计的流程，确保粘度测试的准确性和可靠性。

2. 仪器介绍2.1 型号和参数NDJ型旋转式粘度计主要参数如下：•测量范围：1-2,000,000mPa·s•测量精度：±2%•旋转粘度参数: mPa·s、Pa·s、cP、P2.2 结构和原理NDJ型旋转式粘度计由转子和固定器构成，通过控制旋转转子的转速及测试时间，计算液体的粘度值。

其原理为：液体通过试管向上抬升转子，转子在液体中产生转动，产生剪切应力，根据牛顿运动定律计算液体的粘度。

3. 操作步骤3.1 准备工作将NDJ型旋转式粘度计放置在水平台面上，接通电源，按下开机按钮，等待仪器自检完成。

准备好所需的液体样品、试管、注射器、清洁剂等。

3.2 测量前的操作•打开试管夹，取下固定器和转子，清洗干净并用纸巾擦干。

•用注射器将待测试的液体样品注入试管，液面高度应该稍微低于试管的半径。

•将转子装配到固定器上，注意转子不能搭配错误。

•按下调零按钮，等待常数稳定，按下旋转按钮，转子开始旋转，测试时间为1分钟。

3.3 测量后的操作•测试完成后，按下停止按钮，试管夹会自动松开，取下试管，将试管倒置在清洁剂中清洗。

•清洗转子和固定器，将仪器放置在合适的地方保存。

4. 注意事项•操作过程中要注意安全，避免发生事故。

•测试样品应当充分搅拌均匀，排除气泡。

•试管的横截面要求尽量圆滑，不得有棱角或凸起，以免影响粘度测试准确性。

•测量前应当确保仪器和试管的表面干净，以避免对测试结果产生干扰。

5. 结论NDJ型旋转式粘度计是一种可靠、准确的测试粘度仪器，使用前应当了解其结构和原理，按照规程操作，遵守注意事项。

掌握好操作流程，能够快速、准确地得到粘度测试结果，保证产品质量及设备稳定性的提升。

NDJ型旋转式粘度计操作规程1. 简介NDJ型旋转式粘度计是用于测试各种液体粘度的专用测试设备。

在使用前需要仔细阅读本操作规程，了解设备的使用方法，避免误操作造成伤害和设备损坏。

2. 设备介绍NDJ型旋转式粘度计由主机、转子和螺旋升降机构组成。

主机包括电动机、变速箱、数字显示屏、显示面板和控制按钮等。

转子直接安装在变速箱上，大小取决于被测试液体的性质。

螺旋升降机构可以提升转子，在操作时用来放置和得到被测试液体。

3. 操作步骤3.1 准备工作1.清洗转子和螺旋升降机构，并擦干保证表面干净无尘，转子无悬挂物。

2.将样品放置在测试杯中，放入螺旋升降机构中，并将其固定在机构的测试架上。

3.打开主机的电源，将测试杯置于升降板上方。

4.等待约2分钟，直到样品与测试温度相等时，进行下一步操作。

3.2 启动测试1.使用数字显示屏右侧的按钮选择所需的测试转速。

2.在右上方的液晶显示屏上可以看到你选择的测试转速。

3.将转子插入测试液体，使其贴紧测试液体表面。

4.点击测试按钮，开始测试。

5.结束测试时，即时拔出旋转式粘度计，停止测试。

3.3 记录和读数1.记录测试结束时的数值，清洗测试杯便于下次测试使用。

2.因为样品温度随时在变化，每次测试至少重复三次，得出平均值作为最终的测试结果。

3.手动将数据写入测试报告表格，包括测试液体的名称、温度、测量时间，以及其对应的粘度值。

4.在样品环境温度或测量结果存在大异常时，应重新测试。

4. 注意事项1.严格按照操作规程进行操作。

2.仅用于测试高分子粘度，如酯液、油、乳及酸等。

3.转速不应过高，否则会影响测试结果，甚至发生仪器故障。

4.转子应定期清洗，擦拭干净。

5.设备应放置在干燥通风的室内，避免异物进入。

6.请勿在卫生间等潮湿的地方使用设备。

7.请勿用手直接触碰设备内部。

8.请勿拆卸设备，只允许专业人员进行维护。

5. 结论NDJ型旋转式粘度计是一种精准且可靠的测试设备，应按照操作规程进行使用，以得到准确和可重复的测试结果。

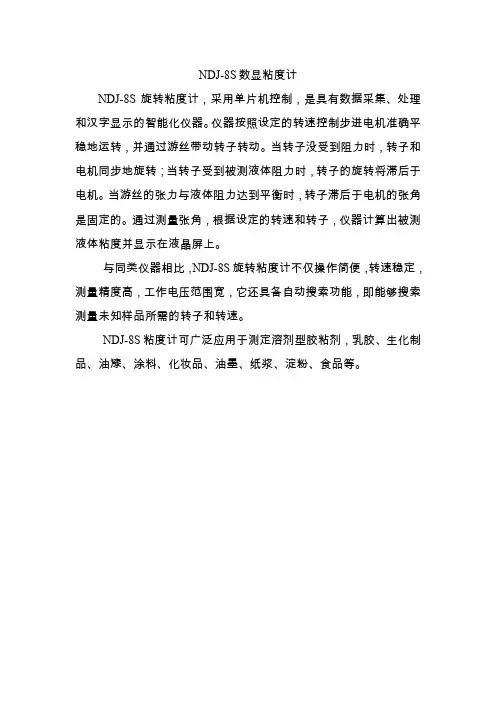

NDJ-8S数显粘度计
NDJ-8S旋转粘度计，采用单片机控制，是具有数据采集、处理和汉字显示的智能化仪器。

仪器按照设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子，仪器计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-8S旋转粘度计不仅操作简便，转速稳定，测量精度高，工作电压范围宽，它还具备自动搜索功能，即能够搜索测量未知样品所需的转子和转速。

NDJ-8S粘度计可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等。

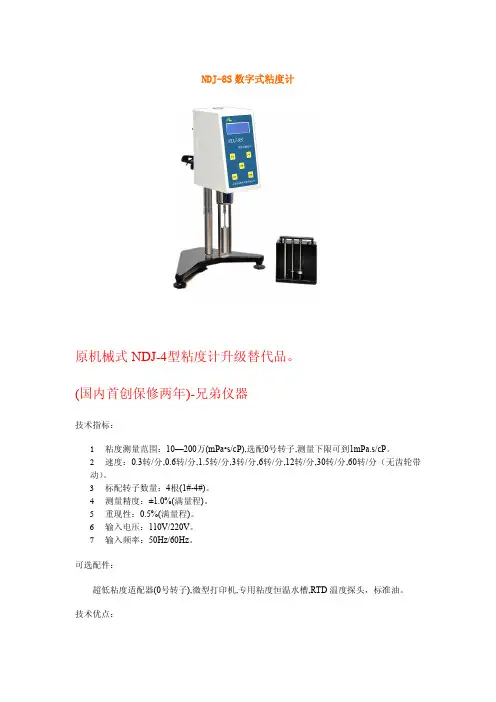

NDJ-8S数字式粘度计原机械式NDJ-4型粘度计升级替代品。

(国内首创保修两年)-兄弟仪器技术指标：1粘度测量范围：10—200万(mPa•s/cP),选配0号转子,测量下限可到1mPa.s/cP。

2速度：0.3转/分,0.6转/分,1.5转/分,3转/分,6转/分,12转/分,30转/分,60转/分（无齿轮带动）。

3标配转子数量：4根(1#-4#)。

4测量精度：±1.0%(满量程)。

5重现性：0.5%(满量程)。

6输入电压：110V/220V。

7输入频率：50Hz/60Hz。

可选配件：超低粘度适配器(0号转子),微型打印机,专用粘度恒温水槽,RTD温度探头，标准油。

技术优点：8应用本公司的发明专利，克服了国产仪器一转只能采样一次的弊端，实现单转多次采样的技术。

9高细分驱动步进电机旋转,转速准确、平稳，交流电压频率变化不影响测量粘度准确性。

10针对触变性非牛顿液体，仪器的定时功能能保证获得良好的一致性数据。

11步进电机直接传动，无噪声、变速方便、转速显示一目了然，可靠性好，无抖动现象。

12LCD液晶带蓝色背光功能，直接显示粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的最大粘度值。

粘度值显示连续变化。

超出测量范围有报警声提示。

13计算机全量程线性校正，测量精度为满量程的±1.0。

14开关电源适配器，宽电源输入,抗干扰性。

15可选RTD温度探头,实时监控样品温度。

16选配RS232接口,通过微型打印机实时打印样品测量数据,节省人工。

NDJ-8S数字式粘度计的专业生产销售厂家:河南兄弟仪器设备有限公司。

NDJ-8S数字式粘度计是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！。

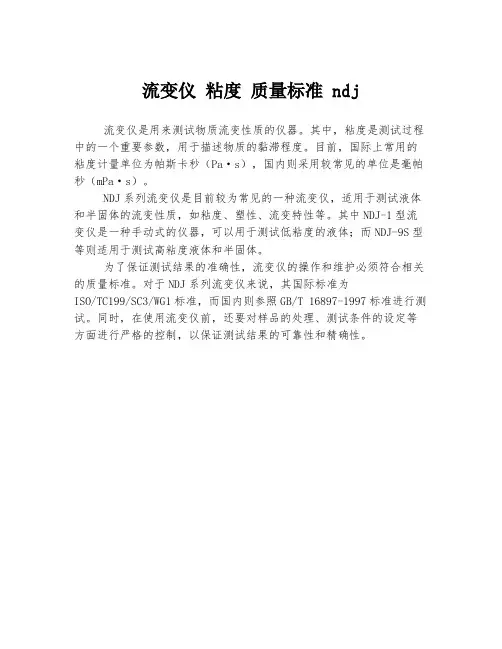

流变仪粘度质量标准 ndj
流变仪是用来测试物质流变性质的仪器。

其中，粘度是测试过程中的一个重要参数，用于描述物质的黏滞程度。

目前，国际上常用的粘度计量单位为帕斯卡秒（Pa·s），国内则采用较常见的单位是毫帕秒（mPa·s）。

NDJ系列流变仪是目前较为常见的一种流变仪，适用于测试液体和半固体的流变性质，如粘度、塑性、流变特性等。

其中NDJ-1型流变仪是一种手动式的仪器，可以用于测试低粘度的液体；而NDJ-9S型等则适用于测试高粘度液体和半固体。

为了保证测试结果的准确性，流变仪的操作和维护必须符合相关的质量标准。

对于NDJ系列流变仪来说，其国际标准为
ISO/TC199/SC3/WG1标准，而国内则参照GB/T 16897-1997标准进行测试。

同时，在使用流变仪前，还要对样品的处理、测试条件的设定等方面进行严格的控制，以保证测试结果的可靠性和精确性。

NDJ系列数显旋转式粘度计采用16位微处理器核心控制电路，无齿轮带动，蓝屏液晶数显直接显示粘度值。

并可设定测量定时功能，按键醒目、转速平稳、测量精确，可选配打印机和RTD温度探头。

1.产品型号和主要技术指标型号NDJ-5S NDJ-8S SNB-1 SNB-2 SNB-3* 量程范围20～100K 20～2M 20～600K 12～6M 160～80M (毫帕·秒)旋转速度(转/分钟) 6、12、30、600.3、0.6、1.5、3、6、12、30、601～60 0.1～99.9无级变速转子配置随机配置L1、L2、L3、L4 转子各一支测量超低粘度液体专用的L0 转子为选配件测量误差±1 %（FS）牛顿流体重复性±0.5 %（相对误差）电源专用电源适配器（输入100～240V 50～60Hz）*：K=1,000 ；M=1,000,0002. 基本结构和工作原理如下图所示，步进电机带动A指针、游丝（弹性元件）、B指针、转轴和转子恒速旋转，液体未受剪切时不产生粘性力矩，A指针B指针上下重合，如果转子放入液体中，则液体受到剪切产生粘性力矩并作用在转子上，使游丝扭转而产生扭矩，此扭矩与粘性力矩平衡时，仪器通过光电单元测量出A、B两指针间的角度即游丝的偏转角，并将测量数据提供给微电脑处理器进行处理，随即在显示屏上直接显示被测液体的粘度值，单位为mPa·s 。

3 . 随机标准配置件3.1 主机1台 3.2 升降架和升降机构1套3.3 保护框1只 3.4 专用电源适配器1只3.5 扳手1把 3.6 底座和水平调节脚1套3.7 转子（L1～L4转子各一支装于转子架内）1套3.8 随机文件（产品使用说明书和产品合格证）1套可根据需要选购以下配置件：3.9 超低粘度适配器（配L0转子一支）3.10 少量样品适配器（配21、27、28、29号转子各一支）3.11 RTD温度探头（温度范围：0℃～100℃±0.1℃SNB系列标配）3.12 RS232标准输出接口3.13 数据采集分析和绘图软件(仅供SNB系列产品选配)3.14 专用打印机4 . 安装步骤和方法（参见总装示意图）4.1 开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等，如选购相关配置件也应同时清点。

题目旋转粘度计NDJ-8S使用标准操作规程编制审核批准文件编号HM-QP-页次1/6 杨秀珍胡火明胡火明管理部门品质部1. 目的制定旋转粘度计NDJ-8S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。

2. 范围本规程适用于维德（宁波）仪器有限公司NDJ-8S旋转粘度计的操作。

本仪器具有测量灵敏度高，测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。

3内容3.1 仪器的操作和使用3.1.1开机：开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。

3.1.2准备被测液体，将被测液体置于直径不小于60mm，高度不低于120mm的烧杯或直筒形容器中。

3.1.3准确地控制被测液体的温度，恒温至25℃±1℃。

3.1.4仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。

3.1.5参照量程表（表1），选择适配的转子旋入转子连接头（向右旋装上，向左旋卸下）。

估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。

原则上高粘度的液体选用小转子（转子号高），慢转速，低粘度的液体选用大转子（转子号低），快转速。

题目 旋转粘度计NDJ-8S 使用标准操作规程编制 审核 批准 文件编号 HM-QP-页次2/6杨秀珍胡火明胡火明管理部门品质部（表1）NDJ-8S 量程表3.1.6缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。

3.1.7参数设定及测定3.1.7.1打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。

3.1.7.2按“ ”或“ ”键选择所需语言模式，按“OK/确定”键进入。

光标停在“1#”处，按“ ”或“ ”键选择所需转子号，转子号为5种，即“1#、2#、3#、4#及0#”转子。

NDJ-5S型数字式(LCD)粘度计(VISCOMETER)NDJ-5S型数字式（LCD粘度计（VISCOMETERNDJ-5S型数字式（LCD）粘度计（VISCOMETER采用16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直接显示粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能达到国外同类型先进水平。

可选附件：超低粘度适配器（ULA）;小量样品适配器（SMALL SAMPLE ADAPTER）；标准油；打印机；专用粘度测量恒温槽；遥控操作器；RTD温度探针；加热器粘度测量范围cp （mPa- s）: 1—100000 （10 万mP a s）速度（RPM）: 6 转/分12转/分30转/分60转/分（无齿轮带动）转子数量：4种（0号转子为选配件）测量精度:士2.0% 重现性:0.5%电源:220V 士10NDJ-8S型数字式（LCD粘度计（VISCOMETERNDJ-8S型数字式（LCD粘度计（VISCOMETER采用16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直接显示粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能达到国外同类型先进水平。

粘度测量范围cp （mP a s） : 1 —2000000 （200 万mP a s ）速度（RPM） :0.3转/分0.6转/分1.5转/分3转/分6转/分12转/分30转/分60转/分（无齿轮带动）转子数量：4种（0号转子为选配件）测量精度：士2.0重现性：0.5%源: 220V±10V油打印机恒温水槽遥控操作器SNB数据采集和绘图软件SNB-1型数字式(LCD粘度测量仪(VISCOMETERSNB-1型数字式(LCD)粘度测量仪。

NDJ系列粘度计是采用高细分驱动步进电机、16位微电脑处理器为核心的、数字式液晶带蓝色背光功能的数显粘度计。

仪器转速平稳、精确，按键标示明确，操作简便，程序化设计。

当扭矩低于20%（或10%）（以仪器报警界限为准）高于90%测量仪器会发出报警声。

屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

提供RS232接口，打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC接口进行计量校正，其性能、功能达到国外同类型先进水平。

SNB系列粘度计是基于NDJ系列粘度计的升级产品。

除具备NDJ系列粘度计的性能、特点外，SNB系列粘度计的测量范围更广；转速选择改为全程无级变速；配置RTD温度探头实时监测粘度温度，精度可达0.1℃，温度测量范围为0℃-120℃；选配SNB数据采集和绘图软件通过PC接口进行全自动化数据采集，数据保存及历史数据对比等多项数理统计分析任务。

DV系列数字式粘度测量仪是世界上最通用粘度测量仪。

该仪器价廉物美深受客户欢迎，其功能、性能达到国外同类型产品先进水平。

除具备SNB系列粘度计的性能、特点外，还可进行精确剪切速率、剪切应力测量。

双向RS232接口，可与电脑通讯，实现程控和数据采集。

选购DV程控脱机下载软件将自定义的测量程序下载到仪器上实现自动化操作和个性化操作。

选购DV数据采集和程控分析软件实现电脑全自动化采集和分析流体流变特性曲线，另可实现数据保存，历史数据对比等功能。

NDJ系列、SNB系列、DV系列粘度计用于测量液体的粘性阻力即液体的动力粘度。

广泛应用于测定油脂、油漆、油墨、食品、涂料、造纸、化妆品、化工、胶囊、胶粘剂、胶水、精密陶瓷、树脂、牙膏、锂电池浆料及药物等各种流体的粘度。

1. 各仪器主要技术指标NDJ系列主要技术规格M表示百万型 号 NDJ-5S NDJ-8S测量范围(mPa·s)1-10万1-2M旋转速度(RPM) ( 转/分钟 ) 6、12、30、600.3、0.6、1.5、36、12、30、60转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量精度 ± 1.0% （满量程）重 现 性 0.5% （满量程）电 源 输入AC100 V-220 V，50Hz/60Hz 输出 DC15V 1.2ASNB系列主要技术规格M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-60万 1-6M 6-80M1-6M或3-80M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200.0无级变速转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-2M 1-6M 转子数量 1、2、3、4 号4 种转子（0号为选配件）型 号 RDV-1+PRO RDV-2+PRO测量范围(mPa·s)100-13M 100-40M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)200-26M 200-80M 型 号 HBDV-1+PRO HBDV-2+PRO测量范围(mPa·s)800-104M 800-320M 转子数量 2、3、4、5、6、7 号6种转子（1号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A配小量样品适配器各系列量程SNB系列量程M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-10万 1-1M 6-10M1-1M或3-10M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200无级变速转子数量 21、27、28、29 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-33万 1-1M 型 号 RDV-1+PRO RDV-2+PRO 测量范围(mPa·s)50-3.3M 25-10M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)100-6.6M 50-20M 型 号 HBDV-1+PRO HBDV-2+PRO 测量范围(mPa·s)400-26.4M 800-80M转子数量 21、27、28、29 号4种转子（0号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A2. 数字式粘度计结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。

NDJ8S数显粘度计操作规程一．操作使用1.准备好被测试样，倒入直径不小于60mm的烧杯或平底容器中，正确控制被测液体的温度。

2.将仪器保护架逆向旋入仪器下端头上。

3.选好使用的转子旋入仪器万向接头上（逆时针旋入）。

注意：装转子时必须微微向上托起万向接头，防止损坏转动轴尖。

4.旋转升降钮使转子缓慢浸入被测液体，直至转子液面标志（转子杆上的凹槽或刻线）和液面成一平面。

5.再次调整好仪器水平。

6.试样测试时的温度必须稳定，以保持显示值稳定准确。

二．面板操作开启仪器背面电源开关，进入等待选择状态。

这时面板显示如下信息：S1 V6 T…℃% …CP 000000如果选择使用1号转子、6转速/分的话，即可直接按面板启动键进入测量状态，待显示值稳定后按停止键读取CP的显示值即可。

如果选择的不是默认的S1和V6，可按转子、转速选择键，进入选择状态，然后再按确认键确认。

设定好后再按启动键进入测量状态。

转子S0 – S4、V0.3/V0.6/V1.5/V3/V6/V12/V30/V60是循环滚动显示的。

对于未知样品的粘度测量，首先应估算样品的粘度值。

再选择相对应的几组转速、转子组合来进行测量。

当估计不出被测流体的大致粘度时，应假定被测样品为较高的粘度；试用由小到大的转子（表面积小）和由慢到快的转速。

粘度测量的原则是高粘度的流体选用小的转子（表面积小）、慢转速；低粘度的流体选用大（表面积大）的转子和快的转速进行测试。

转子与转速的组合所对应的粘度范围，可参考下表：NDJ-8S量程表：一．注意事项1.本仪器常温下工作时，被测试样品的温度波动应在±0.1℃以内（0.01℃更佳），否则会严重影响测量的准确度。

2.（特别重要）关注扭拒百分比的数值,当显示的数值过高或过低时,应变换转子或转速.使该数值处于10%~~80%之间为佳,否则会影响测量精度.3.仪器须在干净、干燥、没有震动、强电场、磁场的环境下使用，否则会影响测量精度。
