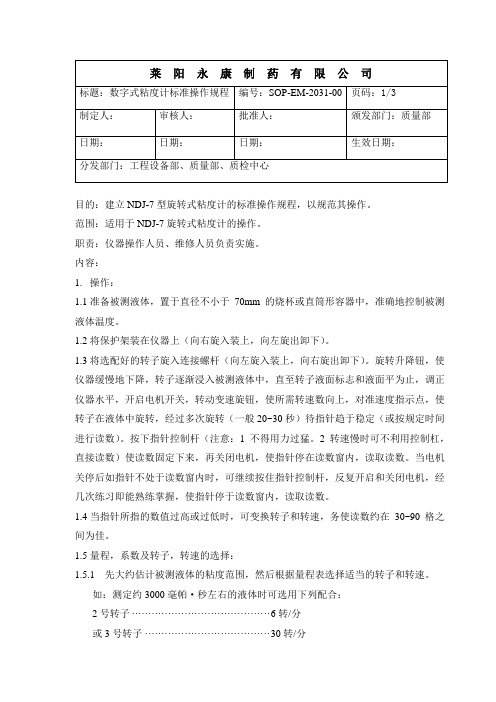

NDJS数字式粘度计操作规程

目的：建立NDJ-7型旋转式粘度计的标准操作规程，以规范其操作。

范围：适用于NDJ-7旋转式粘度计的操作。

职责：仪器操作人员、维修人员负责实施。

内容：1.操作：1.1准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被测液体温度。

1.2将保护架装在仪器上（向右旋入装上，向左旋出卸下）。

1.3将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。

旋转升降钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面平为止，调正仪器水平，开启电机开关，转动变速旋钮，使所需转速数向上，对准速度指示点，使转子在液体中旋转，经过多次旋转（一般20~30秒）待指针趋于稳定（或按规定时间进行读数）。

按下指针控制杆（注意：1 不得用力过猛。

2 转速慢时可不利用控制杠，直接读数）使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。

当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经几次练习即能熟练掌握，使指针停于读数窗内，读取读数。

1.4当指针所指的数值过高或过低时，可变换转子和转速，务使读数约在30~90格之间为佳。

1.5量程，系数及转子，转速的选择：1.5.1先大约估计被测液体的粘度范围，然后根据量程表选择适当的转子和转速。

如：测定约3000毫帕·秒左右的液体时可选用下列配合：2号转子························································6转/分或3号转子···················································30转/分1.5.2当估计不出被测液体的大致粘度时，应假定为较高的粘度，试用由小到大的转子和由慢到快的转速。

NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5 个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

NDJ-5(8)SB数字粘度计使用说明书上海天辰现代环境技术有限公司南北潮商城 一、工作原理及用途：NDJ-5(8)SB旋转式数字显示粘度计,采用单片机控制，是具有数据采集、处理和汉字显示的智能化仪器。

仪器按照设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子,仪器计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-5(8)SB粘度计不仅操作简便，转速稳定，测量精度高，工作电压范围宽，它还具备自动搜索功能，即能够搜索测量未知样品所需的最佳转子和转速。

可以连接电脑，可通过打印机打印出测量结果，其功能和性能达到国内外同等水平。

NDJ-5(8)SB粘度计。

可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等。

二、主要技术指标粘度测量范围：10-100000mPa·S(NDJ-5SB)10-2000000mPa·S(NDJ-8SB)选配0号转子，测量下限可到1mPa·S粘度测量精度：±3%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S(用0号转子，分辨率为0.1mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：6、12、30、60转/分(NDJ-5SB)四挡0.3、0.6、1.5、3、6、12、30、60转/分(NDJ-8SB)八挡温度测量范围：-50~99℃(选配半导体温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC100~240V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

5.3将选用的转子使用碎布擦拭干净，左手捏紧连接螺杆，右手逆时针将转子旋入固定；5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圆圈中间；5.4 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线；5.5左手轻托粘度计主体，右手旋转升降旋钮徐徐下降仪器,将转子浸入烧杯内浆料中,使浆料界面与转子刻度线平齐；5.5 打开粘度计电源，进入欢迎界面（图1）；5.7 点击“OK”键，显示界面自动跳到转子选择界面（图2），点击“＞”调节到“4#转子”（图3）；5.8 点击“∨”键，跳到转速选择（图4），然后按“＞”键，调整为转速“60转/分”（图5）；5.9 点击“OK键”开始测量,待粘度显示数值比较稳定，百分比达到100%时读取数据,记录数据；（图6）；图5 图6 图75.10记录数据后，点击“RESET”键，停止粘度计工作（图7），关闭开关,取下物料、转子、清洗烧杯、转子等。

6．检验标准6.1正极、负极粘度标准：依《正、负极配料作业指导书》,抽检频率为每批次每台机的浆料都进行粘度测定。

6.2 转子转速的选择：（1）正负极胶液、浆料粘度测试选择4#转子，转速60转/分；（2）其它液体粘度测试根据需要选择不同的转子；7.注意事项7.1装卸转子时应小心操作，不可用力过大，不可使转子横向受力，以免转子弯曲；7.2 升降仪器时，应用手托住，防止仪器自重坠落损坏；7.3电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz；7.4使用时应保持仪器的水平位置,并且要安全牢固；7.5仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器；7.6 使用后，及时拆除转子，防止转子生锈产生测量误差；7.7转子应选择仪器佩带转子，严禁数台仪器和转子混合使用；8.记录表单《负极配料过程记录表》《正极配料过程记录表》。

NDJ型旋转式粘度计操作规程1. 前言NDJ型旋转式粘度计是一种常用的测试粘度的仪器，广泛应用于涂料、化学、食品、制药等行业中。

本规程旨在规范使用NDJ型旋转式粘度计的流程，确保粘度测试的准确性和可靠性。

2. 仪器介绍2.1 型号和参数NDJ型旋转式粘度计主要参数如下：•测量范围：1-2,000,000mPa·s•测量精度：±2%•旋转粘度参数: mPa·s、Pa·s、cP、P2.2 结构和原理NDJ型旋转式粘度计由转子和固定器构成，通过控制旋转转子的转速及测试时间，计算液体的粘度值。

其原理为：液体通过试管向上抬升转子，转子在液体中产生转动，产生剪切应力，根据牛顿运动定律计算液体的粘度。

3. 操作步骤3.1 准备工作将NDJ型旋转式粘度计放置在水平台面上，接通电源，按下开机按钮，等待仪器自检完成。

准备好所需的液体样品、试管、注射器、清洁剂等。

3.2 测量前的操作•打开试管夹，取下固定器和转子，清洗干净并用纸巾擦干。

•用注射器将待测试的液体样品注入试管，液面高度应该稍微低于试管的半径。

•将转子装配到固定器上，注意转子不能搭配错误。

•按下调零按钮，等待常数稳定，按下旋转按钮，转子开始旋转，测试时间为1分钟。

3.3 测量后的操作•测试完成后，按下停止按钮，试管夹会自动松开，取下试管，将试管倒置在清洁剂中清洗。

•清洗转子和固定器，将仪器放置在合适的地方保存。

4. 注意事项•操作过程中要注意安全，避免发生事故。

•测试样品应当充分搅拌均匀，排除气泡。

•试管的横截面要求尽量圆滑，不得有棱角或凸起，以免影响粘度测试准确性。

•测量前应当确保仪器和试管的表面干净，以避免对测试结果产生干扰。

5. 结论NDJ型旋转式粘度计是一种可靠、准确的测试粘度仪器，使用前应当了解其结构和原理，按照规程操作，遵守注意事项。

掌握好操作流程，能够快速、准确地得到粘度测试结果，保证产品质量及设备稳定性的提升。

系列数字粘度计安全操作及保养规程数字粘度计是常用的计量仪器，广泛应用于各种物料的粘度测试，但粘度计的使用也需要严格遵守操作规程和维护保养。

以下是数字粘度计的安全操作及保养规程：安全操作规程1. 操作前检查在使用数字粘度计之前，必须注意检查以下几项：•校准：数字粘度计需要在使用前进行校准。

如果经过一段时间后出现不正常的液体读数，就需要重新进行校准。

•清洁：确保数字粘度计及测量舱室干净，并且没有任何污物或化学物质的残留。

一些物质可能会影响粘度计的正常测量。

•准备：准备好所需要的工具和品种的夹具以及校准曲线和相关读数表。

2. 实验室安全当在实验室中使用数字粘度计时，必须遵循以下规则：•食品和饮料禁止进入实验室：任何实验室内都不允许食品和饮料的消耗或者进入。

•液体倒入：将待测试液体倒入粘度计室顶部，要慢慢地且稳定地倒入，避免气泡在液体中产生。

倒入液体时，液面高度不得超过标记线。

•电子设备使用：遵守实验室中的其他电子设备的安全操作规则。

•化学品储存：所有化学品必须按照标准规定的方法存放，以免造成任何危险或者隐患。

3. 操作过程中应注意在数字粘度计进行测量时需要注意以下事项：•测定：在进行测量时，必须依照使用说明书中的所有程序和步骤进行测量，不可盲目使用。

不要在承受过多压力时使用数字粘度计。

如果需要测量高压样品，必须使用特殊的高压用夹具。

•操作指南：必须遵守使用说明书中对夹具和其他测试设备操作的指南。

4. 安全操作结束在完成实验并计算出数据后，必须遵循以下规则：•维护设备：必须保持设备清洁和干燥。

防止在器具表面晾晒原液。

•存储设备：必须正确地存储数字粘度计，防止额外的故障和损坏。

保养规程1. 清洗设备在数字粘度计测量后，必须清洗所使用的装置以删除样品残留和清除多余的化学物质。

•清洗布：在对数字粘度计进行清洗前，用清洗布擦拭外壳和测量舱室。

•清洗液：使用清淡的洗涤液和一些工具进行清洗，需要浸泡五分钟，随后再用清水冲洗干净。

NDJ型旋转式粘度计操作规程1. 简介NDJ型旋转式粘度计是用于测试各种液体粘度的专用测试设备。

在使用前需要仔细阅读本操作规程，了解设备的使用方法，避免误操作造成伤害和设备损坏。

2. 设备介绍NDJ型旋转式粘度计由主机、转子和螺旋升降机构组成。

主机包括电动机、变速箱、数字显示屏、显示面板和控制按钮等。

转子直接安装在变速箱上，大小取决于被测试液体的性质。

螺旋升降机构可以提升转子，在操作时用来放置和得到被测试液体。

3. 操作步骤3.1 准备工作1.清洗转子和螺旋升降机构，并擦干保证表面干净无尘，转子无悬挂物。

2.将样品放置在测试杯中，放入螺旋升降机构中，并将其固定在机构的测试架上。

3.打开主机的电源，将测试杯置于升降板上方。

4.等待约2分钟，直到样品与测试温度相等时，进行下一步操作。

3.2 启动测试1.使用数字显示屏右侧的按钮选择所需的测试转速。

2.在右上方的液晶显示屏上可以看到你选择的测试转速。

3.将转子插入测试液体，使其贴紧测试液体表面。

4.点击测试按钮，开始测试。

5.结束测试时，即时拔出旋转式粘度计，停止测试。

3.3 记录和读数1.记录测试结束时的数值，清洗测试杯便于下次测试使用。

2.因为样品温度随时在变化，每次测试至少重复三次，得出平均值作为最终的测试结果。

3.手动将数据写入测试报告表格，包括测试液体的名称、温度、测量时间，以及其对应的粘度值。

4.在样品环境温度或测量结果存在大异常时，应重新测试。

4. 注意事项1.严格按照操作规程进行操作。

2.仅用于测试高分子粘度，如酯液、油、乳及酸等。

3.转速不应过高，否则会影响测试结果，甚至发生仪器故障。

4.转子应定期清洗，擦拭干净。

5.设备应放置在干燥通风的室内，避免异物进入。

6.请勿在卫生间等潮湿的地方使用设备。

7.请勿用手直接触碰设备内部。

8.请勿拆卸设备，只允许专业人员进行维护。

5. 结论NDJ型旋转式粘度计是一种精准且可靠的测试设备，应按照操作规程进行使用，以得到准确和可重复的测试结果。

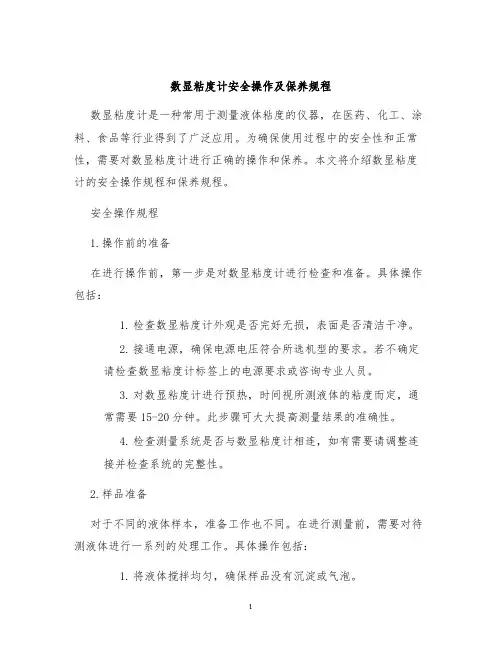

数显粘度计安全操作及保养规程数显粘度计是一种常用于测量液体粘度的仪器，在医药、化工、涂料、食品等行业得到了广泛应用。

为确保使用过程中的安全性和正常性，需要对数显粘度计进行正确的操作和保养。

本文将介绍数显粘度计的安全操作规程和保养规程。

安全操作规程1.操作前的准备在进行操作前，第一步是对数显粘度计进行检查和准备。

具体操作包括：1.检查数显粘度计外观是否完好无损，表面是否清洁干净。

2.接通电源，确保电源电压符合所选机型的要求。

若不确定请检查数显粘度计标签上的电源要求或咨询专业人员。

3.对数显粘度计进行预热，时间视所测液体的粘度而定，通常需要15-20分钟。

此步骤可大大提高测量结果的准确性。

4.检查测量系统是否与数显粘度计相连，如有需要请调整连接并检查系统的完整性。

2.样品准备对于不同的液体样本，准备工作也不同。

在进行测量前，需要对待测液体进行一系列的处理工作。

具体操作包括：1.将液体搅拌均匀，确保样品没有沉淀或气泡。

2.确定液体的温度，称取足够数量的液体样本，使其可以全部测量完毕。

3.选择合适的测量头和样品瓶。

3.进行测量在进行测量时，应按照下列步骤进行：1.将待测液体倒入样品瓶中。

在注液时，不要超过样品瓶的最大容量，并确保倒液的速度平稳。

2.将样品瓶插入数显粘度计的支架中，将测量系统插入样品瓶中。

3.开始测量。

按下测量按钮，等待数显粘度计自动完成测量。

在此过程中，应保证操作区域干净整洁，不能有杂质干扰测量结果。

4.读取测量结果。

根据机型和测量的液体种类不同，读数的单位和记录的时间也有所不同。

4.测量后的处理1.当测量结束后，先将样品瓶从支架中取出来，进行清洗和处理。

2.关闭数显粘度计的电源，并进行清洁和保养。

保养规程数显粘度计的保养工作是确保其长期运行的关键。

正确的保养可大大降低故障率和延长使用寿命。

1.日常保养1.对数显粘度计进行定期清洁。

使用软布或棉纱蘸取少量清洁剂，清洁设备外表面。

清洁液体测量系统时，注意不能使用有腐蚀性的物质。

NDJ-5S数字旋‎转粘度计使用说明书‎上海地学仪‎器研究所一、概述NDJ-5S型数字‎旋转粘度计‎是一种依托‎单片微处理‎机技术开发‎研制，用于测定液‎体的粘性阻‎力与液体的‎绝对粘度的‎新型数字化‎仪器。

与同类仪器‎相比，具有测量精‎度高、粘度值显示‎稳定、易读、操作简便、抗干扰性能‎好等优点，广泛适用于‎测定油脂、油漆、食品、药物、胶粘剂及化‎妆品等各种‎流体的粘度‎。

二、主要技术性‎能1.测定范围：10mPa‎·s~10000‎0m Pa·s2.转子规格：1、2、3、4号四种转‎子3.转子转速：6转/分、12转/分、30转/分、60转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm‎×120mm‎×160mm‎（不包括底座‎）7.净重：2.5kg（不包括底座‎）8.使用环境条‎件：(1)环境温度5‎℃~35℃；(2)相对湿度：不大于80‎%；(3)供电电源：电压220‎V±22V，频率50H‎z±0.5Hz；(4)产品附近无‎强的电磁场‎干扰，无剧烈震动‎，无腐蚀性气‎体。

三、工作原理1.程控电机根‎据程序给定‎的转速带动‎转轴稳定旋‎转，通过钮矩传‎感器再带动‎标准转子旋‎转。

当转子在某‎种液体中旋‎转时，由于液体的‎粘滞性，转子就受到‎一个与粘度‎成正比的扭‎力，通过扭矩传‎感器测量这‎个扭力的大‎小，就可得到液‎体的粘度。

为了扩大测‎量范围，所以配备了‎四种标准转‎子和给定了‎四个转速档‎。

2.要测量10‎m Pa·s~10000‎0m Pa·s这样宽的‎粘度范围，必须采用不‎同组合的转‎子和转速。

本仪器的转‎速分为四档‎，转子也分为‎四种不同的‎规格。

由它们组成‎各种不同的‎组合，就可以测出‎测定范围内‎的任何粘度‎值。

面板中间有‎上、下、左、右、回车5个组‎合键。

NDJ型粘度计NDJ-5S数字旋转粘度计使用说明1目的:依据检测液体粘度的主要影响因素（液体的温度、测量容器、选择的转子和转速），规范NDJ-5S粘度计操作。

2适用范围:适用于检验员使用NDJ-1旋转式粘度计检测洗涤类产品的粘度。

3 仪器3.1温度计（精确到0.1℃）3.2 NDJ-1旋转粘度计3.3 烧杯500Ml塑料杯（口径≥70mm）4 检测4.1仪器预先置于室温（25℃左右）稳定的房间内2—3小时，样品消泡后置于室温（25℃左右）恒温2—3 小时；4.2 调整仪器的水平状态,使气泡置于水平泡中间位置;4.3 测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

可先估计被测液体的大致粘度，选择合适的转子和转速，安装和设置好转子和转速，旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。

按下确定键即可开始测量。

4.4 用水银温度计检测液体的温度,精确到0.1℃;5 数据:用数值乘以相应的系数,记录数据格式为：mpa.s/ ℃η=ka式中：η-粘度（mPa.s）K-系数a-指针指示读数粘度计系数表6 注意事项6．1大部分仪器需要调整水平，在更换转子和调节转子高度后以及在测量过程中随时注意水平问题，否则会引起读数偏差甚至无法读数。

6.2 装卸转子时应小心操作，应将连接螺杆微微抬起，不要用力过大，不要让转子横向受力，以免转子弯曲。

6.3 连接螺杆和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动的稳定性。

6.4 每次使用完毕，应及时清洗转子（不得在仪器上进行转子清洗）。

清洁后要妥善安放于转子架中。

6.5 装上转子后不得在无液体的情况下“旋转”，以免损坏轴尖。

6.6 不得随意拆动、调整仪器零件，不要自行加注润滑油。

6.7 仪器搬动和运输时应套上黄色保护帽，托起连接螺杆，拧紧保护帽上螺钉。

6.8 确定是否为近似牛顿流体，对于非牛顿流体应经过选择后规定转子、转速和旋转时间，以免误解为仪器不准。

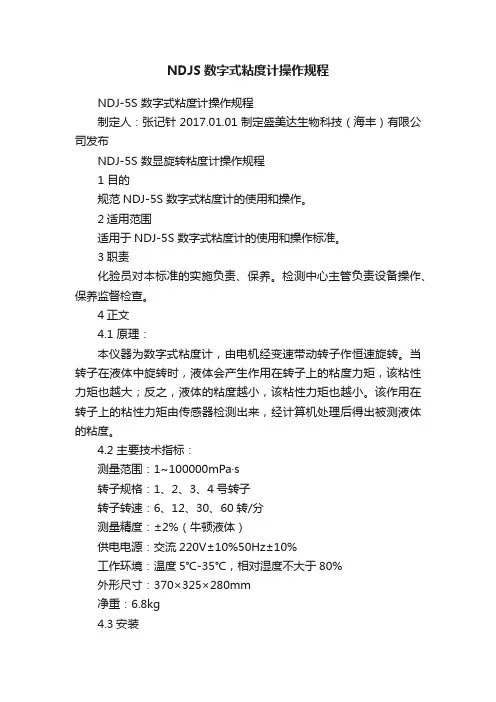

NDJS数字式粘度计操作规程NDJ-5S 数字式粘度计操作规程制定人：张记针 2017.01.01 制定盛美达生物科技（海丰）有限公司发布NDJ-5S 数显旋转粘度计操作规程1 目的规范NDJ-5S 数字式粘度计的使用和操作。

2适用范围适用于NDJ-5S 数字式粘度计的使用和操作标准。

3职责化验员对本标准的实施负责、保养。

检测中心主管负责设备操作、保养监督检查。

4正文4.1 原理：本仪器为数字式粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时，液体会产生作用在转子上的粘度力矩，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。

4.2 主要技术指标：测量范围：1~100000mPa·s转子规格：1、2、3、4号转子转子转速：6、12、30、60转/分测量精度：±2%（牛顿液体）供电电源：交流220V±10%50Hz±10%工作环境：温度5℃-35℃，相对湿度不大于80%外形尺寸：370×325×280mm净重：6.8kg4.3安装4.3.1从存放箱中取出支架和支柱等，将支柱旋入支架后部之螺孔中，用扳手将支柱拧紧，防止支柱转动并将支柱上的齿形面面向支架正前方。

4.3.2从存放箱中取出粘度计，把粘度计的升降夹头装在支柱上，调整夹头紧松螺钉，不要过松，也不要过紧，旋转升降旋钮，使其能上下升降，偏紧为宜，以防粘度计产生自动坠落情况。

4.3.3旋松产品下端的保护帽螺钉，取下黄色保护帽。

4.3.4观察水平泡，调节支架下部的水平调整螺钉，使气泡在水平泡的中间位置，说明产品接近水平。

4.3.5接上电源线。

4.4操作步骤：4.4.1准备被测液体，将被测液体置于直径不小于 70mm，高度不低于 125mm 的烧杯或直筒形容器中。

4.4.2准确地控制被测液体的温度。

NDJ系列数显旋转式粘度计采用16位微处理器核心控制电路，无齿轮带动，蓝屏液晶数显直接显示粘度值。

并可设定测量定时功能，按键醒目、转速平稳、测量精确，可选配打印机和RTD温度探头。

1.产品型号和主要技术指标型号NDJ-5S NDJ-8S SNB-1 SNB-2 SNB-3* 量程范围20～100K 20～2M 20～600K 12～6M 160～80M (毫帕·秒)旋转速度(转/分钟) 6、12、30、600.3、0.6、1.5、3、6、12、30、601～60 0.1～99.9无级变速转子配置随机配置L1、L2、L3、L4 转子各一支测量超低粘度液体专用的L0 转子为选配件测量误差±1 %（FS）牛顿流体重复性±0.5 %（相对误差）电源专用电源适配器（输入100～240V 50～60Hz）*：K=1,000 ；M=1,000,0002. 基本结构和工作原理如下图所示，步进电机带动A指针、游丝（弹性元件）、B指针、转轴和转子恒速旋转，液体未受剪切时不产生粘性力矩，A指针B指针上下重合，如果转子放入液体中，则液体受到剪切产生粘性力矩并作用在转子上，使游丝扭转而产生扭矩，此扭矩与粘性力矩平衡时，仪器通过光电单元测量出A、B两指针间的角度即游丝的偏转角，并将测量数据提供给微电脑处理器进行处理，随即在显示屏上直接显示被测液体的粘度值，单位为mPa·s 。

3 . 随机标准配置件3.1 主机1台 3.2 升降架和升降机构1套3.3 保护框1只 3.4 专用电源适配器1只3.5 扳手1把 3.6 底座和水平调节脚1套3.7 转子（L1～L4转子各一支装于转子架内）1套3.8 随机文件（产品使用说明书和产品合格证）1套可根据需要选购以下配置件：3.9 超低粘度适配器（配L0转子一支）3.10 少量样品适配器（配21、27、28、29号转子各一支）3.11 RTD温度探头（温度范围：0℃～100℃±0.1℃SNB系列标配）3.12 RS232标准输出接口3.13 数据采集分析和绘图软件(仅供SNB系列产品选配)3.14 专用打印机4 . 安装步骤和方法（参见总装示意图）4.1 开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等，如选购相关配置件也应同时清点。

NDJ-5S数显粘度计操作作业指导书1.目的规范NDJ-5S数显粘度计操作程序，正确使用仪器，保证检测工作顺利进行，保障操作人员人身安全和设备安全。

2．使用范围适用于NDJ-5S数显粘度计的使用操作，用来测量牛顿型液体的绝对粘度和非牛顿型液体的表现粘度，广泛应用于涂料等各种流体粘度的测量。

3.职责3.1 NDJ-5S数显粘度计操作人员按照本规程操作仪器，对仪器进行日程维护，点检，做使用登记。

3.2 仪器保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

4.使用设备NDJ-5S数显粘度计.1号，2号，3号，4号转子5.定义5.1 粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为液体的粘性，粘性的大小用粘度表示。

是用来表征液体性质相关的阻力因子。

5.2 粘度单位：mp a·s5.3 仪器结构5.3.1 仪器前面结构5.3.3 仪器键盘结构6. 使用操作流程6.2 测量注意事项6.2.1 在测量前，首先估计被测液体的粘度范围，然后在量程表中，选择合适的转子和转速。

6.2.2 当估计不出被测液体的大致粘度时，应视为较高粘度，选用由小到大的转子和由慢到快的转速。

6.2.3 仪器具有超程报警功能，若测量值大于100﹪，测量值显示为OVER，为保证测量精度，测量时量程百分比度数应控制在10﹪～90﹪之间为准。

6.2.4 在任何状态下，按RESET键，程序将从起状态开始运行，操作界面回到用户选择工作状态。

6.2.5 量程表7. 点检7.1 每日点检8．保养8.1 每次使用完毕应及时清洗转子，清洗时要拆卸下转子进行清洗，严格在仪器上进行转子的清洗，转子清洁后要妥善安放在存放箱中。

9. 异事处理9.1 当功能无法正常运行时，及时通知仪器保管人员。

10. 参考文件无11. 应用表单11.1 粘度计点检表。

NDJ-5S 数显粘度计作业指导书
1.目的：
规范NDJ-5S 数显粘度计的操作与维护,，确保测量结果准确有效。

2.使用范围：
用来测量牛顿型液体的绝对粘度和非牛顿型液体的表面粘度。

广泛适用于油脂、油漆、塑料、药物、食品、涂料，等液体
3.职责：
测试员：负责需测试材料的准备、仪器的操作和维护.
质控课长：每周对仪器的保养情况进行检查。

4．仪器介绍
4、1仪器外形
粘度计头水准泡 液晶显示屏
外罩
转子保护架 主机底座 电源 操作健盘 转子连接头 1-4#转子 保险丝
保护帽
扳手
水平调节旋钮
4、2主要技术指标 测量范围：1-100000mPa.s
转子规格：1-4#转子
转子转速：6、12、30、60转/分
自动档： 能自动选择合适转子号和转速
操作界面选择：中文/英文
读数稳定光标：竖条方块光满格时显示读数基本稳定 测定精度：±2%牛顿液体
供电电源：交流220V ±10% 50Hz ±10%
工作环境：温度5℃-35℃，相对湿度不大于80% 外形尺寸：370*325*280MM
净重：6.8KG
4.3仪器的工作原理
电源开关
保护架安装孔 机头手柄 电源线接口
保险丝座 温度传感器探头接口 升降松紧调节螺钉 机头固定手轮 升降手轮
立柱固定螺母
立柱。

NDJ-1S/4S数显粘度计使用说明书NDJ-1S(4S)型数字显示粘度计是传统指针式旋转粘度计的升级换代产品。

本仪器采用先进的机械设计、制造工艺和单片机控制技术，LED数码管显示，测量准确；本粘度计采用简洁的三个按键操作模式，一键选配转子号，一键调整转速，一键读取粘度值，使用极为方便。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。

型号NDJ-1SNDJ-4S测量范围1～1×105mPa.s 1～2×106mPa.s转子规格标配1-4号转子（选配0号转子可测低粘度至0.1~10mPa.s）转子转速（转/分）6、12、30、600.3、0.6、1.5、3、6、12、30、60测量停止测量结果稳定后，转子自动停止测量精度±2%（牛顿液体）供电电源交流220V±10% 50HZ±10%工作环境温度5℃~35℃，相对湿度不大于80% 外形尺寸280×320×390净重 4.5Kg本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测拾取，经单片机处理后得出被测液体的粘度。

本仪器采用单片机技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且LED数码管清晰地显示测量时设定的转子号、转速和被测液体的粘度值。

本仪器标配有4种转子（1、2、3、4号）。

NDJ-1S有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。

NDJ-4S有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。

旋转粘度计NDJ-5S使用标准操作规程1.目的制定旋转粘度计NDJ-5S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。

2.范围本规程适用于上海地学仪器研究所NDJ-5S旋转粘度计的操作。

本仪器具有测量灵敏度高。

测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。

3.内容3.1仪器的操作的使用3.1.1开机：开机前，将黄色保护盖帽取下，显示屏亮。

但电机不工作，预热20min.3.1.2准备被测液体，将被测液体置于直径不小于60mm,高度不低于120mm的烧杯或直筒形容器中。

3.1.3准确地控制被测液体的温度，恒度至25℃±1℃。

3.1.4仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。

3.1.5参照量程表（表1），选择适配的转子连接头（向右旋装上，向左旋卸下）。

估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。

原则上高粘度的液体选用小转子（转子号高），则转速，低粘度的液体选用大转子（转子号低），快转速。

3.1.6缓慢调节升降旋钮，调整转子在被被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。

3.1.7参数设定及测定3.1.7.1打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。

3.1.7.2”键进入。

光标停在“1#”处，按“▶”或“◀1#、2#、3#、4#及0#“转子。

3.1.7.3按“▲”或“▼”键可切换到转速位置。

例台光标停在“60转/分”处，按“▶”或“◀”键可旋转所需的转速。

NDJ-5S转速分为9档，分别为0.3转/分、0.6转/分、1.5转/分、3转/分、6转/分、12转/分、30转/分、60转/分及自动档。

3.1.7.4当选择好转子和转转速档位后，按“ok/确定“键，转子开始旋转，仪器开始测量，当右边坚条方块显示光标由下向上升至落刻度时，屏幕显示的粘度值即为测量什。

NDJ-9S旋转黏度计使用说明一、结构介绍1.本仪器配有1～4号四种转子(转子示意图)，可根据被测液体粘度的高低连同转速配合使用。

3.利用齿轮系统及离合器进行变速，由专用变速执手（主视图）操作，分四档转速，根据测定需要选择。

4.保护框架（主视图)是为稳定测量和保护转了用。

使用保护框架进行测量可以取得较稳定的测量结果。

5.仪器配有同定支架及升降机构(侧视图)。

仪器必须同定在支架上方可测量。

图1 转子示意图图2 主视图图3 侧视图与后视图图4 按键介绍二、安装1．从包装箱中取出存放箱、支架和立柱等。

2．将立柱旋入支架后部之螺孔，并将立柱上的齿形面面向支架正后方。

用扳手将六角螺母拧紧，防止立柱转动。

3．转动升降夹头旋钮，检查升降夹头的灵活性和自锁性，发现过松或过紧的现象可以用十字螺丝刀调节夹头后部松紧螺栓使之能上下升降，以防装上仪器后，产生下落现象。

4．打开存放箱，取出粘度计，将粘度计安装在升降夹头上，用手柄固定螺钉拧紧，然后取下套在粘度计转轴上的黄色护套。

5．调节支架两端的平调节螺钉，保持仪器水平。

三、操作说明（一）准备被测液体请将被测液体置于直径不小于70mm的烧杯或直筒容器中，准确地控制被测液体的温度。

（二）将保护框架安装在仪器上(向右旋入装上，向左旋出歇下)。

（三）安装转子将选配好的转子旋入连接螺杆（向右旋入装上，向左旋出歇下）。

旋转升降旋钮，使仪器缓缓地下降，转子逐渐浸入被测液体中，直至液体的表面与转子的液面线相平为止（尽量居中）。

再次调整仪器的水平。

（四）本仪器有四不同的转速，分别为6r/min、12r/min、30r/min、60r/min。

在仪器的左侧装有一个变速执手，上面刻有各转速的数字。

旋转变速执手，使表示各档转速的数字朝上，可切换6r/min、12r/min、30r/min、60r/min四档的不同转速。

上述工作完毕，请依次接通电源，打开电机开关（后视图）所示，显示二屏即显示本仪器的型号nd-9。
