NDJ-8S旋转粘度计操作规程

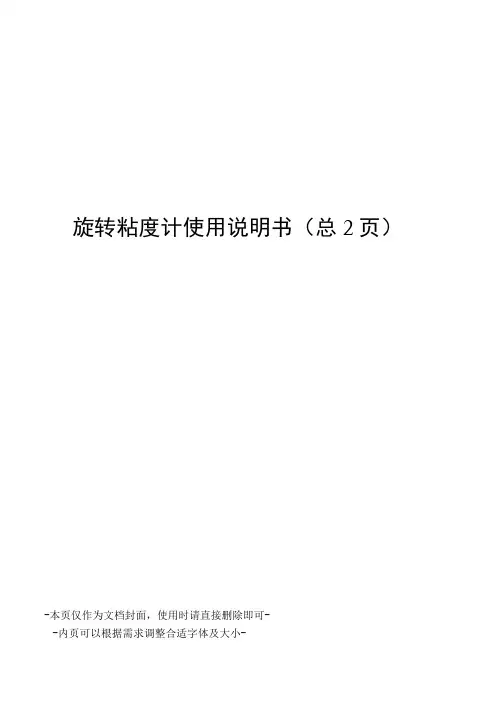

旋转粘度计使用说明书（总2页）-本页仅作为文档封面，使用时请直接删除即可--内页可以根据需求调整合适字体及大小-旋转粘度计操作步骤2.清理粘度计，调节两个水平调节脚.直至粘度计顶部的水泡在中央位置。

（调水平）2.将转子保护框架装在粘度计上（向右旋入装上，向左旋出卸下）3将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）4•插入电源.打开粘度计后面开关按钮。

5.输入选用的转子号：每按转子键一次，屏幕显示的转子号相应改变，直至屏幕显示为所选转子号。

6.选择转速：按“转速”键设置转速，并通过按“TAB”键可逐位移向当前显示转速的十位、个位及十分位，待选定后，通过按数字增加键或减|少键“”来设置卅位、个位及十分位等的转速大小。

转速设置完毕后，按转速键确认。

7.旋动升降架旋钮.使粘度计缓慢的下降，转子逐渐浸入被测液体当中，直至转子上的标记与液面相平为止。

调整粘度计位置至水平。

8•按下“测量”键，步进电机开始旋转，适当时间（读数大致稳定）后即可同时测得当前转子、该转速下的粘度值和百分计标度。

9.在测量过程中，如果需要转换转子’可直接按“复位”键。

（此时电机停止转动，而粘度计不断电）。

当转子更换完毕后，重复以上6-8项即可继续进行测量。

尤其要注意的是:更换转子后一定要调整仪器上对应的转子号SP。

20.测量完毕后，按•复位”键，同时关闭电源开关。

旋动升降架旋钮，使粘度计缓慢的上升，取出测量样品。

卸下转子，并将转子、仪器及试验台清理干净。

操作说明:1•转子选择先大约估计被测样品的粘度范围，高粘度的样品选择小体积（3、4号）转子和慢的转速，低粘度的样品选用大体积（1、2号）转子和快的转速。

每次产量的百分计标度（扭矩）在20^90%之间为正常值，在此范围内测得的粘度值为正确值。

否则要更换转速和转子，同时要根据选用的转子改变转子号SP。

（即低粘度用1号转子，高粘度用4号转子）2. 超出测量范围当超出当前转速和当前转子测量范围时，屏幕会有显示，同时发出“嘟嘟"的报警声。

NDJ-5S/NDJ-8S 系列微机型数字显示粘度计操作手册P R I N T I N C H I N A O C T -08-2013前言NDJ-5S(8S)型数字显示粘度计是本厂旋转粘度计的升级换代产品。

本仪器采用先进的机械设计、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝背光、高亮度的LED 显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。

本仪器还配有RS-232、温度传感器、打印机等接口功能。

选配与PC 机连接线并安装光盘后，可按需记录各项测试数据；选配温度传感器可实测液体的温度；选配微型打印机可直接打印测试结果。

仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测拾取，经计算机处理后得出被测液体的粘度。

本仪器采用微电脑技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

本仪器标配有4种转子（1、2、3、4号）。

NDJ-5S 有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。

NDJ-8S 有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。

（一）仪器的结构仪器的结构如图1所示。

头水准泡晶显示屏子保护架机底座操作键盘转子接头转子主机底座水平调节图1（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求；按国家有关规定，其接地端应有可靠的接地线。

目录一、概述二、主要技术指标三、仪器的工作原理四、仪器的结构与安装五、仪器的操作和使用六、注意事项七、附录一、概述NDJ-5S/8S型数字显示粘度计是本公司旋转粘度计的升级换代产品。

本仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。

二、主要技术指标三、仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-5S配有4个转子（1、2、3、4号）和4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。

四、仪器结构与安装（一）仪器的结构仪器的结构如图1所示。

图 1（1）水准泡（2）液体显示屏（3）外罩（4）转子保护架（5）主机底座（6）操作键盘（7）转子连接头（8）转子（9）主机底座水平调节旋钮（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

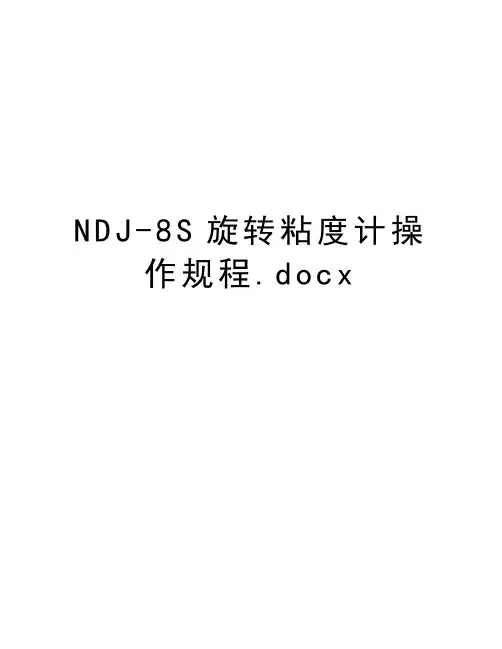

N D J-8S旋转粘度计操作规程.d o c xNDJ-8S旋转粘度计标准操作规程1、目的:通过制定旋转粘度计标准操作规程，掌握粘度计操作方法，确保测试准确无误。

2、适应范围:适用于NDJ-8S旋转粘度计。

3、依据:NDJ-8S旋转粘度计说明书。

4、责任人员:实验室操作人员。

5、工作原理:本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大;反之液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。

6、面板操作:6.1 开启仪器背面电源开关，进入等待选择状态。

6.2 按键，来进行当前项的数据修改，按键进行参数项选择，再按“确定”键即可进入测量界面。

6.3 进入测试界面后按键，把测量的当前数据传送到电脑，或打印机等是否要进行数据切换；按键，即可打印当前所测量的各项数据。

6.4如仪器显示温度的值和实际的温度值有出入，可通过修改TC的值来进行温度的修正，修改后按“复位”即可退出初始状态。

6.5 对于未知样品的粘度测量，首先应估算样品的粘度值。

再选择相对应的几组转速、转子组合来进行测量。

当估计不出被测流体的大致粘度时，应假定被测样品为较高的粘度;试用由小到大的转子(表面积小)和由慢到快的转速。

粘度测量的原则是高粘度的流体选用小的转子(表面积小)、慢转速;低粘度的流体选用大(表面积大)的转子和快的转速进行测试。

6.6转子与转速的组合所对应的粘度范围，可参考下表:7、操作步骤7.1 开机:开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。

7.2 量程:估计被测样品的粘度范围，根据上表选择转子，将选用的转子旋如连接螺杆(向左选入装上，向右旋出卸下)。

估计不到的样品，试用从小体积(4、3)到大体积(2、1)转子。

7.3 使用升降台，使样品上升;或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。

NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5 个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

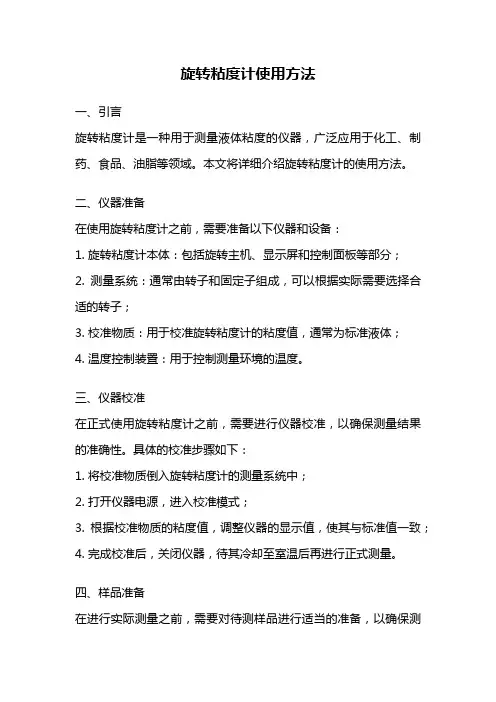

旋转粘度计使用方法一、引言旋转粘度计是一种用于测量液体粘度的仪器，广泛应用于化工、制药、食品、油脂等领域。

本文将详细介绍旋转粘度计的使用方法。

二、仪器准备在使用旋转粘度计之前，需要准备以下仪器和设备：1. 旋转粘度计本体：包括旋转主机、显示屏和控制面板等部分；2. 测量系统：通常由转子和固定子组成，可以根据实际需要选择合适的转子；3. 校准物质：用于校准旋转粘度计的粘度值，通常为标准液体；4. 温度控制装置：用于控制测量环境的温度。

三、仪器校准在正式使用旋转粘度计之前，需要进行仪器校准，以确保测量结果的准确性。

具体的校准步骤如下：1. 将校准物质倒入旋转粘度计的测量系统中；2. 打开仪器电源，进入校准模式；3. 根据校准物质的粘度值，调整仪器的显示值，使其与标准值一致；4. 完成校准后，关闭仪器，待其冷却至室温后再进行正式测量。

四、样品准备在进行实际测量之前，需要对待测样品进行适当的准备，以确保测量结果的准确性。

以下是一些常见的样品准备方法：1. 温度控制：根据待测样品的特性，控制测量环境的温度，以使样品达到所需的温度；2. 搅拌均匀：将待测样品进行适当的搅拌或摇匀，以确保样品的均匀性；3. 去气泡：对于易产生气泡的样品，可以通过轻轻震动或真空处理的方式去除气泡。

五、测量操作在进行测量之前，需要按照以下步骤进行操作：1. 打开仪器电源，进入测量模式；2. 将样品倒入旋转粘度计的测量系统中；3. 根据样品的特性和测量要求，选择合适的转子；4. 调整仪器的参数，如转速、温度等；5. 开始测量，并记录测量结果；6. 测量完成后，关闭仪器，并清洁测量系统，以防止残留物对下次测量的影响。

六、数据处理测量完成后，需要对测得的数据进行处理和分析。

常见的数据处理方法包括：1. 绘制粘度-剪切速率曲线：根据测得的粘度和对应的剪切速率，绘制曲线，以观察样品的流变性质；2. 计算平均值和标准偏差：对于多次测量的结果，可以计算平均值和标准偏差，以评估测量结果的稳定性；3. 与标准值对比：将测得的结果与标准值进行对比，以评估样品的质量和一致性。

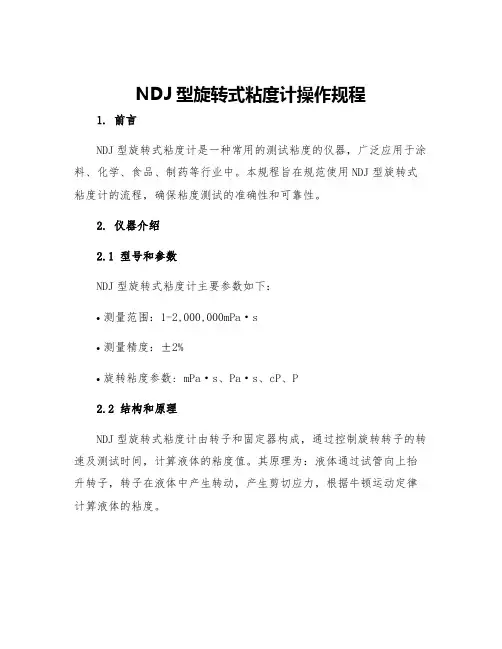

NDJ型旋转式粘度计操作规程1. 前言NDJ型旋转式粘度计是一种常用的测试粘度的仪器，广泛应用于涂料、化学、食品、制药等行业中。

本规程旨在规范使用NDJ型旋转式粘度计的流程，确保粘度测试的准确性和可靠性。

2. 仪器介绍2.1 型号和参数NDJ型旋转式粘度计主要参数如下：•测量范围：1-2,000,000mPa·s•测量精度：±2%•旋转粘度参数: mPa·s、Pa·s、cP、P2.2 结构和原理NDJ型旋转式粘度计由转子和固定器构成，通过控制旋转转子的转速及测试时间，计算液体的粘度值。

其原理为：液体通过试管向上抬升转子，转子在液体中产生转动，产生剪切应力，根据牛顿运动定律计算液体的粘度。

3. 操作步骤3.1 准备工作将NDJ型旋转式粘度计放置在水平台面上，接通电源，按下开机按钮，等待仪器自检完成。

准备好所需的液体样品、试管、注射器、清洁剂等。

3.2 测量前的操作•打开试管夹，取下固定器和转子，清洗干净并用纸巾擦干。

•用注射器将待测试的液体样品注入试管，液面高度应该稍微低于试管的半径。

•将转子装配到固定器上，注意转子不能搭配错误。

•按下调零按钮，等待常数稳定，按下旋转按钮，转子开始旋转，测试时间为1分钟。

3.3 测量后的操作•测试完成后，按下停止按钮，试管夹会自动松开，取下试管，将试管倒置在清洁剂中清洗。

•清洗转子和固定器，将仪器放置在合适的地方保存。

4. 注意事项•操作过程中要注意安全，避免发生事故。

•测试样品应当充分搅拌均匀，排除气泡。

•试管的横截面要求尽量圆滑，不得有棱角或凸起，以免影响粘度测试准确性。

•测量前应当确保仪器和试管的表面干净，以避免对测试结果产生干扰。

5. 结论NDJ型旋转式粘度计是一种可靠、准确的测试粘度仪器，使用前应当了解其结构和原理，按照规程操作，遵守注意事项。

掌握好操作流程，能够快速、准确地得到粘度测试结果，保证产品质量及设备稳定性的提升。

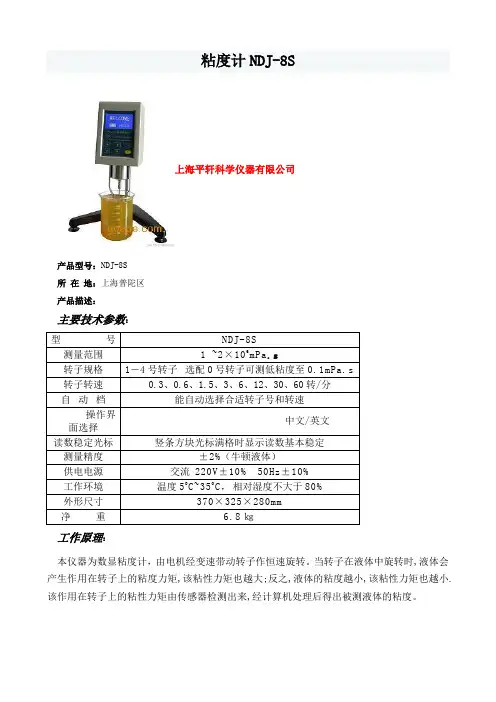

粘度计NDJ-8S上海平轩科学仪器有限公司产品型号：NDJ-8S所在地：上海普陀区产品描述：主要技术参数：工作原理：本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度。

本仪器采用微电脑技术，能方便地设定量程（转子号及转速）,对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。

随机附件：如何选择转子和转速该类仪器采用刻度盘加指针方式读数，粘度计的稳定性及读数偏差综合在一起有0.5格，如果读数偏小如5格附近，引起的相对误差在10％以上，如果选择合适的转子或转速使读数在50格，那么其相对误差可降低到1％。

如果示值在90格以上，使游丝产生的扭矩过大，容易产生蠕变，损伤游丝，所以一定要正确选择粘度计的转子和转速。

使用粘度计特别需注意的问题悬浊液、乳浊液、高聚物及其它高粘度液体中，很多都是“非牛顿液体”，其表观粘度随切变速度和时间变化而变化，故在不同的转子、转速和时间下测定，其结果不一致属正常情况，并非仪器不准（一般非牛顿液体的测定应规定转子、转速和时间）。

粘度计测量用的转子（包括外筒）要清洁无污物，一般要在测量后及时清洗，特别在测油漆和胶粘剂之后。

要注意清洗的方法，可用合适的有机溶剂浸泡，千万不要用金属刀具等硬刮，因为粘度计的转子表面有严重的刮痕时会带来测量结果的偏差粘度测定方法的分类(一)粘度定义粘度也叫粘性系数，为两层液体间一定面积、一定速度梯度时的内摩擦力。

粘度可用布拉班德（Brabender）粘度计、旋转粘度计和乌氏（Ubbelohde）粘度计等测量。

NDJ型旋转式粘度计操作规程1. 简介NDJ型旋转式粘度计是用于测试各种液体粘度的专用测试设备。

在使用前需要仔细阅读本操作规程，了解设备的使用方法，避免误操作造成伤害和设备损坏。

2. 设备介绍NDJ型旋转式粘度计由主机、转子和螺旋升降机构组成。

主机包括电动机、变速箱、数字显示屏、显示面板和控制按钮等。

转子直接安装在变速箱上，大小取决于被测试液体的性质。

螺旋升降机构可以提升转子，在操作时用来放置和得到被测试液体。

3. 操作步骤3.1 准备工作1.清洗转子和螺旋升降机构，并擦干保证表面干净无尘，转子无悬挂物。

2.将样品放置在测试杯中，放入螺旋升降机构中，并将其固定在机构的测试架上。

3.打开主机的电源，将测试杯置于升降板上方。

4.等待约2分钟，直到样品与测试温度相等时，进行下一步操作。

3.2 启动测试1.使用数字显示屏右侧的按钮选择所需的测试转速。

2.在右上方的液晶显示屏上可以看到你选择的测试转速。

3.将转子插入测试液体，使其贴紧测试液体表面。

4.点击测试按钮，开始测试。

5.结束测试时，即时拔出旋转式粘度计，停止测试。

3.3 记录和读数1.记录测试结束时的数值，清洗测试杯便于下次测试使用。

2.因为样品温度随时在变化，每次测试至少重复三次，得出平均值作为最终的测试结果。

3.手动将数据写入测试报告表格，包括测试液体的名称、温度、测量时间，以及其对应的粘度值。

4.在样品环境温度或测量结果存在大异常时，应重新测试。

4. 注意事项1.严格按照操作规程进行操作。

2.仅用于测试高分子粘度，如酯液、油、乳及酸等。

3.转速不应过高，否则会影响测试结果，甚至发生仪器故障。

4.转子应定期清洗，擦拭干净。

5.设备应放置在干燥通风的室内，避免异物进入。

6.请勿在卫生间等潮湿的地方使用设备。

7.请勿用手直接触碰设备内部。

8.请勿拆卸设备，只允许专业人员进行维护。

5. 结论NDJ型旋转式粘度计是一种精准且可靠的测试设备，应按照操作规程进行使用，以得到准确和可重复的测试结果。

旋转粘度计使用操作规程1. 简介旋转粘度计是一种用于测量液体粘度的仪器。

它主要由电动驱动装置、测量转子和测量装置组成。

本文将介绍旋转粘度计的使用操作规程。

2. 准备工作在使用旋转粘度计之前，需要进行以下准备工作：2.1 清洁确保仪器和测量转子是干净的。

使用洁净的纯水或其他合适的清洁剂清洗仪器和测量转子，并用纯水仔细冲洗干净。

使用柔软的纸巾或洁净的棉布轻轻擦干。

2.2 校准校准旋转粘度计，确保测量的准确性。

按照仪器使用手册的要求进行校准。

3. 操作步骤下面是旋转粘度计的使用操作规程：3.1 打开设备将电源插头插入适配器，并将适配器插入电源插座。

按下电源开关，等待设备启动。

3.2 安装测量转子根据测量需要，选择合适的测量转子并固定在测量转子装置上。

确保转子固定稳固。

3.3 录入参数根据实际情况，使用设备上的操作面板录入所需的测试参数，如测试温度、转速等。

确保参数设置正确。

3.4 样品准备将待测试的样品倒入样品杯中，确保样品量足够，并尽量避免产生气泡。

3.5 安装装置将样品杯插入仪器中相应的位置，并确保安装稳固。

保持仪器平稳，避免外部干扰。

3.6 开始测试按下开始测试按钮，仪器将开始转动测量转子并进行粘度测试。

此过程中应保持设备稳定并避免干扰。

3.7 记录结果当测试完成后，仪器会自动显示测量结果。

将结果记录下来，并按需求进行数据处理。

3.8 清洁仪器测试完毕后，将样品杯取出并清洁。

使用洁净的水或清洁剂彻底清洁样品杯，并用纯水冲洗干净。

擦干样品杯并放置在干燥的地方。

3.9 关闭设备测试完成后，按下电源开关，将旋转粘度计关闭。

拔出电源适配器，断开电源。

4. 注意事项在使用旋转粘度计时，需要注意以下事项：•避免突然停止或突然启动仪器，以免对设备造成损坏。

•避免将物质倒入仪器中，以免污染仪器主体。

•在测试前，确保仪器和测量转子干净无尘，以免影响测试结果。

•根据实际情况选择合适的测量转子，以保证测试结果的准确性。

NDJ系列数显旋转式粘度计采用16位微处理器核心控制电路，无齿轮带动，蓝屏液晶数显直接显示粘度值。

并可设定测量定时功能，按键醒目、转速平稳、测量精确，可选配打印机和RTD温度探头。

1.产品型号和主要技术指标型号NDJ-5S NDJ-8S SNB-1 SNB-2 SNB-3* 量程范围20～100K 20～2M 20～600K 12～6M 160～80M (毫帕·秒)旋转速度(转/分钟) 6、12、30、600.3、0.6、1.5、3、6、12、30、601～60 0.1～99.9无级变速转子配置随机配置L1、L2、L3、L4 转子各一支测量超低粘度液体专用的L0 转子为选配件测量误差±1 %（FS）牛顿流体重复性±0.5 %（相对误差）电源专用电源适配器（输入100～240V 50～60Hz）*：K=1,000 ；M=1,000,0002. 基本结构和工作原理如下图所示，步进电机带动A指针、游丝（弹性元件）、B指针、转轴和转子恒速旋转，液体未受剪切时不产生粘性力矩，A指针B指针上下重合，如果转子放入液体中，则液体受到剪切产生粘性力矩并作用在转子上，使游丝扭转而产生扭矩，此扭矩与粘性力矩平衡时，仪器通过光电单元测量出A、B两指针间的角度即游丝的偏转角，并将测量数据提供给微电脑处理器进行处理，随即在显示屏上直接显示被测液体的粘度值，单位为mPa·s 。

3 . 随机标准配置件3.1 主机1台 3.2 升降架和升降机构1套3.3 保护框1只 3.4 专用电源适配器1只3.5 扳手1把 3.6 底座和水平调节脚1套3.7 转子（L1～L4转子各一支装于转子架内）1套3.8 随机文件（产品使用说明书和产品合格证）1套可根据需要选购以下配置件：3.9 超低粘度适配器（配L0转子一支）3.10 少量样品适配器（配21、27、28、29号转子各一支）3.11 RTD温度探头（温度范围：0℃～100℃±0.1℃SNB系列标配）3.12 RS232标准输出接口3.13 数据采集分析和绘图软件(仅供SNB系列产品选配)3.14 专用打印机4 . 安装步骤和方法（参见总装示意图）4.1 开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等，如选购相关配置件也应同时清点。

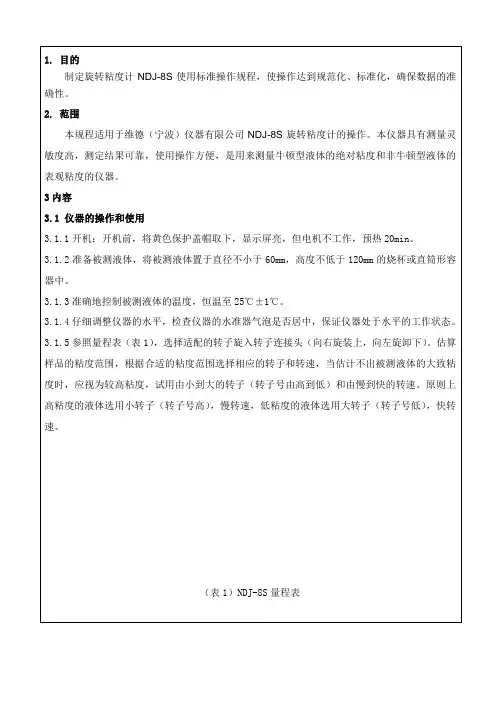

题目旋转粘度计NDJ-8S使用标准操作规程编制审核批准文件编号HM-QP-页次1/6 杨秀珍胡火明胡火明管理部门品质部1. 目的制定旋转粘度计NDJ-8S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。

2. 范围本规程适用于维德（宁波）仪器有限公司NDJ-8S旋转粘度计的操作。

本仪器具有测量灵敏度高，测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。

3内容3.1 仪器的操作和使用3.1.1开机：开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。

3.1.2准备被测液体，将被测液体置于直径不小于60mm，高度不低于120mm的烧杯或直筒形容器中。

3.1.3准确地控制被测液体的温度，恒温至25℃±1℃。

3.1.4仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。

3.1.5参照量程表（表1），选择适配的转子旋入转子连接头（向右旋装上，向左旋卸下）。

估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。

原则上高粘度的液体选用小转子（转子号高），慢转速，低粘度的液体选用大转子（转子号低），快转速。

题目 旋转粘度计NDJ-8S 使用标准操作规程编制 审核 批准 文件编号 HM-QP-页次2/6杨秀珍胡火明胡火明管理部门品质部（表1）NDJ-8S 量程表3.1.6缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。

3.1.7参数设定及测定3.1.7.1打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。

3.1.7.2按“ ”或“ ”键选择所需语言模式，按“OK/确定”键进入。

光标停在“1#”处，按“ ”或“ ”键选择所需转子号，转子号为5种，即“1#、2#、3#、4#及0#”转子。

NDJ—型旋转式粘度仪作业指导书一、注意事项1、本仪器使用于常温环境下使用。

2、仪器必须在指定频率和电压允差范围内测定，否则会影响测量精度。

3、尽可能利用支架固定仪器测定。

如手持操作则应保持仪器稳定和水平。

4、装卸转子时应小心操作，装卸时应将连接螺杆微微抬起进行操作，不要用力过大，不要使转子横向受力，以免转子弯曲。

5、装上转子后不得将仪器侧放或倒放。

6、不得在未按下指针控制杆时开动电机，一定要在电机运转时变换转速。

7、连接螺杆和转子连接端面及螺杆处应保持清洁，否则将影响转子的正确连接及转动时的稳定性。

8、仪器升降时应用手托住仪器，防止仪器自重坠落。

9、每次使用完毕应及时清洗转子（不得在仪器上进行转子清洗）清洗后要妥善安放于转子架中。

10、装上转子后不得在无液体的情况下“旋转”以免损坏轴尖。

11、不得随意拆动调整仪器零件，不要自行加注润滑油。

12、仪器搬动和运输时应用橡皮筋将指针控制杆圈住，并套上黄色保护帽托起连接螺杆，拧紧帽上螺钉。

13、悬浊液、乳浊液、高聚物及其他高黏度液体中很多都是“非牛顿液体”其表观黏度随切变速度和时间变化而变化，故在不同的转子、转速、和时间下测定，其结果不一致是属正常情况，并非仪器不准（一般非牛顿液体的测定应规定转子、转速和时间）。

14、做到下列各点能测锝较精确的数值：a、精确地控制被测液体的温度。

b、将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度一致。

C、保证液体的均匀性。

d、测定时尽可能将转子置于容器中心。

e、防止转子浸入液体时有气泡附粘于转子下面。

f、变换转子或转速使刻度圆盘上的读数偏高些。

g、使用保护架进行测定。

h、保证转子的清洁。

I、电源频率不准时按修正公式修正。

J、严格按照使用规则进行操作。

二、注意事项1、仪器出厂前经严格调校检验。

开机后仪器即可正常工作，请操作者操作前认真阅读本仪器说明书，严格按要求操作。

2、仪器由变速箱体，指针游丝及码脑轴承等组成，比较精密，因此按装要正确到位，操作要轻柔，一般情况下不得随意拆卸与调整零件，如果发现由于运输过程中因野蛮装卸引起仪器损坏，指针掉落（即游丝振乱）或外壳破碎等请即告本公司销售中心及时维修。

旋转粘度计使用说明书-CAL-FENGHAI.-(YICAI)-Company One1旋转粘度计操作步骤1. 清理粘度计，调节两个水平调节脚，直至粘度计顶部的水泡在中央位置。

（调水平）2. 将转子保护框架装在粘度计上（向右旋入装上，向左旋出卸下）3. 将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）4. 插入电源，打开粘度计后面开关按钮。

5. 输入选用的转子号：每按转子键一次，屏幕显示的转子号相应改变，直至屏幕显示为所选转子号。

6. 选择转速：按“转速”键设置转速，并通过按“TAB”键可逐位移向当前显示转速的十位、个位及十分位，待选定后，通过按数字增加键“”或减少键“”来设置十位、个位及十分位等的转速大小。

转速设置完毕后，按转速键确认。

7. 旋动升降架旋钮，使粘度计缓慢的下降，转子逐渐浸入被测液体当中，直至转子上的标记与液面相平为止。

调整粘度计位置至水平。

8. 按下“测量”键，步进电机开始旋转，适当时间（读数大致稳定）后即可同时测得当前转子、该转速下的粘度值和百分计标度。

9. 在测量过程中，如果需要转换转子，可直接按“复位”键。

（此时电机停止转动，而粘度计不断电）。

当转子更换完毕后，重复以上6-8项即可继续进行测量。

尤其要注意的是：更换转子后一定要调整仪器上对应的转子号SP。

10. 测量完毕后，按“复位”键，同时关闭电源开关。

旋动升降架旋钮，使粘度计缓慢的上升，取出测量样品。

卸下转子，并将转子、仪器及试验台清理干净。

操作说明：1. 转子选择先大约估计被测样品的粘度范围，高粘度的样品选择小体积（3、4号）转子和慢的转速，低粘度的样品选用大体积（1、2号）转子和快的转速。

每次产量的百分计标度（扭矩）在20%—90%之间为正常值，在此范围内测得的粘度值为正确值。

否则要更换转速和转子，同时要根据选用的转子改变转子号SP。

（即低粘度用1号转子，高粘度用4号转子）2.超出测量范围当超出当前转速和当前转子测量范围时，屏幕会有显示，同时发出“嘟嘟”的报警声。

NDJ-8S数显粘度计使用说明书上海加内特机电设备有限公司目录一．工作原理及用途二．主要技术指标三、使用环境条件四、仪器安装五、准备工作六、面板操作七、注意事项八、附图（转子及0号转子装配说明）一、工作原理及用途NDJ-8S旋转式数字显示粘度计是采用单片机控制，具有数据采集、处理和显示的智能化仪器。

粘度计按设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子,单片机计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-8S系列粘度计具有操作简便，测量精度高，转速稳定，工作电压范围宽等优点。

可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等材料的动力粘度。

二、主要技术指标粘度测量范围：10-2000000 mPa·S (NDJ-8S)选配0号转子测量下限可到1mPa·S粘度测量精度：±1%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S (选配0号转子，分辨率为0.1 mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：0.3、0.6、1.5、3、6、12、30、60转/分八挡(NDJ-8S)温度测量范围：-50~99℃(选配数字温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C；通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2.5kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC110~220V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

NDJ-8S旋转粘度计使用操作规程一、仪器介绍本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，公司用该设备进行强化液的粘度测量。

二、主要技术指标及参数1、测量范围：(10～2000000)mPa·s；2、转子规格：(1～4)号4种转子；3、转子转速：（0.3、0.6、1.5、3、6、12、30、60）转/分，4、测量误差：±1%(F·S)；5、供电电源：AC220V±10%、50Hz±10%；（12V适配器）6、工作环境：温度5℃～35℃，相对湿度不大于80%。

三、仪器的安装1、检查供电电源，应满足本仪器工作的要求；按规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

3、将带齿立柱旋入主机底座的螺孔之中，立柱上的齿形面面向底座的正前方，用扳手拧紧立柱上的螺母，以防止立柱转动。

4、把粘度计机头的升降夹头装在立柱上，旋动升降旋钮，使粘度计机头能上下移动。

若发现升降旋钮转动时有过紧或过松的情况，可调节升降夹头下底面的紧松螺钉。

在粘度计机头移动到适当位置时，可拧紧升降夹头后部的锁定螺钉以固定住粘度计机头。

5、旋松粘度计机头下方的黄色保护帽上的紧固螺钉，取下保护帽。

6、调整主机底座上的二个水平调节螺钉，使粘度计机头上的水准泡处于中间位置。

7、接上打印机（选配）的电源线，连接好粘度计机头打印机的串口传输线。

四、仪器的操作和使用1、准备被测液体，将被测液体置于直径不小于70mm ，高度不低于125mm 的烧杯或直筒形容器中。

2、准确地控制被测液体的温度。

3、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。

4、根据估算液体粘度选择适宜的转子和转速。

5、缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液面标志（凹槽中部）和液面相平为此。

NDJ系列粘度计是采用高细分驱动步进电机、16位微电脑处理器为核心的、数字式液晶带蓝色背光功能的数显粘度计。

仪器转速平稳、精确，按键标示明确，操作简便，程序化设计。

当扭矩低于20%（或10%）（以仪器报警界限为准）高于90%测量仪器会发出报警声。

屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

提供RS232接口，打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC接口进行计量校正，其性能、功能达到国外同类型先进水平。

SNB系列粘度计是基于NDJ系列粘度计的升级产品。

除具备NDJ系列粘度计的性能、特点外，SNB系列粘度计的测量范围更广；转速选择改为全程无级变速；配置RTD温度探头实时监测粘度温度，精度可达0.1℃，温度测量范围为0℃-120℃；选配SNB数据采集和绘图软件通过PC接口进行全自动化数据采集，数据保存及历史数据对比等多项数理统计分析任务。

DV系列数字式粘度测量仪是世界上最通用粘度测量仪。

该仪器价廉物美深受客户欢迎，其功能、性能达到国外同类型产品先进水平。

除具备SNB系列粘度计的性能、特点外，还可进行精确剪切速率、剪切应力测量。

双向RS232接口，可与电脑通讯，实现程控和数据采集。

选购DV程控脱机下载软件将自定义的测量程序下载到仪器上实现自动化操作和个性化操作。

选购DV数据采集和程控分析软件实现电脑全自动化采集和分析流体流变特性曲线，另可实现数据保存，历史数据对比等功能。

NDJ系列、SNB系列、DV系列粘度计用于测量液体的粘性阻力即液体的动力粘度。

广泛应用于测定油脂、油漆、油墨、食品、涂料、造纸、化妆品、化工、胶囊、胶粘剂、胶水、精密陶瓷、树脂、牙膏、锂电池浆料及药物等各种流体的粘度。

1. 各仪器主要技术指标NDJ系列主要技术规格M表示百万型 号 NDJ-5S NDJ-8S测量范围(mPa·s)1-10万1-2M旋转速度(RPM) ( 转/分钟 ) 6、12、30、600.3、0.6、1.5、36、12、30、60转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量精度 ± 1.0% （满量程）重 现 性 0.5% （满量程）电 源 输入AC100 V-220 V，50Hz/60Hz 输出 DC15V 1.2ASNB系列主要技术规格M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-60万 1-6M 6-80M1-6M或3-80M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200.0无级变速转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-2M 1-6M 转子数量 1、2、3、4 号4 种转子（0号为选配件）型 号 RDV-1+PRO RDV-2+PRO测量范围(mPa·s)100-13M 100-40M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)200-26M 200-80M 型 号 HBDV-1+PRO HBDV-2+PRO测量范围(mPa·s)800-104M 800-320M 转子数量 2、3、4、5、6、7 号6种转子（1号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A配小量样品适配器各系列量程SNB系列量程M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-10万 1-1M 6-10M1-1M或3-10M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200无级变速转子数量 21、27、28、29 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-33万 1-1M 型 号 RDV-1+PRO RDV-2+PRO 测量范围(mPa·s)50-3.3M 25-10M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)100-6.6M 50-20M 型 号 HBDV-1+PRO HBDV-2+PRO 测量范围(mPa·s)400-26.4M 800-80M转子数量 21、27、28、29 号4种转子（0号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A2. 数字式粘度计结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。

NDJ-8S型旋转粘度计
操作规程
1、开机前，将保护盖帽取下，显示屏亮，但电机不工作，预热20min。

估计被测样品的粘度范围。

使用升降台，使样品上升；或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。

2、调整粘度计位置至水平。

转子在样品中浸泡3min，使转子温度与样品温度一致。

按“测量”键，开始测量。

当转子在液体中旋转20圈以上（例如转速为1.5RPM，则需测量14min读数）读数。

3、每个试样应测量两次。

第一次测量完毕后，按“复位”键，待转子停止转动后，按“测量”键，开始第二次测量。

（注：在操作过程中严禁在转子旋转时，降转子逐渐浸入试样，以免损坏仪器。

）每次测量的百分计标度（扭矩）在20％～90％之间为正常值，否则粘度计会发出报警声，此时应更换转子或转速。

在测量过程中，如果需要更换转子，可直接按复位建，此时电机停止转动，而粘度计不断电。

当更换转子完毕后，重新测量。

4、测试结果取两次测量的算术平均值。

两次测量结果之差小于或等于两次测量结果平均值的10%，否则测量第三次。

注意事项：每次使用后应及时清洁转子和保护架，转子擦干净后放回倒转子架中。

切忌用硬物刮、擦转子，以免破坏转子结构。

不可把转子留在仪器上进行清洁。

当调换被测样品时，及时清洁（擦干净）转子和转子保护框架，比妙由于被测液体相混淆而引起的测量误差。

不要把已装上转子的粘度计侧放或倒放。

连接螺杆与转子连接端面及螺纹处保持清洁，否则会影响转子晃动度。
