旋转粘度计NDJ-5S使用标准操作规程1.目的制定旋转粘度计NDJ-5S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。
2.范围本规程适用于上海地学仪器研究所NDJ-5S旋转粘度计的操作。
本仪器具有测量灵敏度高。
测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。
3.内容3.1仪器的操作的使用3.1.1开机：开机前，将黄色保护盖帽取下，显示屏亮。
但电机不工作，预热20min.3.1.2准备被测液体，将被测液体置于直径不小于60mm,高度不低于120mm的烧杯或直筒形容器中。
3.1.3准确地控制被测液体的温度，恒度至25℃±1℃。
3.1.4仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
3.1.5参照量程表（表1），选择适配的转子连接头（向右旋装上，向左旋卸下）。
估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。
原则上高粘度的液体选用小转子（转子号高），则转速，低粘度的液体选用大转子（转子号低），快转速。
3.1.6缓慢调节升降旋钮，调整转子在被被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。
3.1.7参数设定及测定3.1.7.1打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。
3.1.7.2”键进入。
光标停在“1#”处，按“▶”或“◀1#、2#、3#、4#及0#“转子。
3.1.7.3按“▲”或“▼”键可切换到转速位置。
例台光标停在“60转/分”处，按“▶”或“◀”键可旋转所需的转速。
NDJ-5S转速分为9档，分别为0.3转/分、0.6转/分、1.5转/分、3转/分、6转/分、12转/分、30转/分、60转/分及自动档。
3.1.7.4当选择好转子和转转速档位后，按“ok/确定“键，转子开始旋转，仪器开始测量，当右边坚条方块显示光标由下向上升至落刻度时，屏幕显示的粘度值即为测量什。
目录一、概述二、主要技术指标三、仪器的工作原理四、仪器的结构与安装五、仪器的操作和使用六、注意事项七、附录一、概述NDJ-5S/8S型数字显示粘度计是本公司旋转粘度计的升级换代产品。
本仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。
本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。
二、主要技术指标三、仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。
当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。
NDJ-5S配有4个转子（1、2、3、4号）和4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度。
NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。
四、仪器结构与安装（一）仪器的结构仪器的结构如图1所示。
图 1（1）水准泡（2）液体显示屏（3）外罩（4）转子保护架（5）主机底座（6）操作键盘（7）转子连接头（8）转子（9）主机底座水平调节旋钮（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。
2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。
5.3将选用的转子使用碎布擦拭干净，左手捏紧连接螺杆，右手逆时针将转子旋入固定；5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圆圈中间；5.4 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线；5.5左手轻托粘度计主体，右手旋转升降旋钮徐徐下降仪器,将转子浸入烧杯内浆料中,使浆料界面与转子刻度线平齐；5.5 打开粘度计电源，进入欢迎界面（图1）；5.7 点击“OK”键，显示界面自动跳到转子选择界面（图2），点击“＞”调节到“4#转子”（图3）；5.8 点击“∨”键，跳到转速选择（图4），然后按“＞”键，调整为转速“60转/分”（图5）；5.9 点击“OK键”开始测量,待粘度显示数值比较稳定，百分比达到100%时读取数据,记录数据；（图6）；图5 图6 图75.10记录数据后，点击“RESET”键，停止粘度计工作（图7），关闭开关,取下物料、转子、清洗烧杯、转子等。
6．检验标准6.1正极、负极粘度标准：依《正、负极配料作业指导书》,抽检频率为每批次每台机的浆料都进行粘度测定。
6.2 转子转速的选择：（1）正负极胶液、浆料粘度测试选择4#转子，转速60转/分；（2）其它液体粘度测试根据需要选择不同的转子；7.注意事项7.1装卸转子时应小心操作，不可用力过大，不可使转子横向受力，以免转子弯曲；7.2 升降仪器时，应用手托住，防止仪器自重坠落损坏；7.3电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz；7.4使用时应保持仪器的水平位置,并且要安全牢固；7.5仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器；7.6 使用后，及时拆除转子，防止转子生锈产生测量误差；7.7转子应选择仪器佩带转子，严禁数台仪器和转子混合使用；8.记录表单《负极配料过程记录表》《正极配料过程记录表》。
NDJ-5S数显粘度计使用说明书上海加内特机电设备有限公司目录一．工作原理及用途二．主要技术指标三、使用环境条件四、仪器安装五、准备工作六、面板操作七、注意事项八、附图（转子及0号转子装配说明）一、工作原理及用途NDJ-5S旋转式数字显示粘度计是采用单片机控制，具有数据采集、处理和显示的智能化仪器。
粘度计按设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。
当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。
当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。
通过测量张角，根据设定的转速和转子,单片机计算出被测液体粘度并显示在液晶屏上。
与同类仪器相比，NDJ-5S粘度计具有操作简便，测量精度高，转速稳定，工作电压范围宽等优点。
可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等材料的动力粘度。
二、主要技术指标粘度测量范围：10-200000 mPa·S (NDJ-5S)选配0号转子测量下限可到1mPa·S粘度测量精度：±1%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S (选配0号转子，分辨率为0.1 mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：3、6、12、30、60转/分五挡(NDJ-5S)温度测量范围：-50~99℃(选配数字温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C；通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2.5kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC110~220V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。
NDJ型旋转式粘度计操作规程1. 前言NDJ型旋转式粘度计是一种常用的测试粘度的仪器，广泛应用于涂料、化学、食品、制药等行业中。
本规程旨在规范使用NDJ型旋转式粘度计的流程，确保粘度测试的准确性和可靠性。
2. 仪器介绍2.1 型号和参数NDJ型旋转式粘度计主要参数如下：•测量范围：1-2,000,000mPa·s•测量精度：±2%•旋转粘度参数: mPa·s、Pa·s、cP、P2.2 结构和原理NDJ型旋转式粘度计由转子和固定器构成，通过控制旋转转子的转速及测试时间，计算液体的粘度值。
其原理为：液体通过试管向上抬升转子，转子在液体中产生转动，产生剪切应力，根据牛顿运动定律计算液体的粘度。
3. 操作步骤3.1 准备工作将NDJ型旋转式粘度计放置在水平台面上，接通电源，按下开机按钮，等待仪器自检完成。
准备好所需的液体样品、试管、注射器、清洁剂等。
3.2 测量前的操作•打开试管夹，取下固定器和转子，清洗干净并用纸巾擦干。
•用注射器将待测试的液体样品注入试管，液面高度应该稍微低于试管的半径。
•将转子装配到固定器上，注意转子不能搭配错误。
•按下调零按钮，等待常数稳定，按下旋转按钮，转子开始旋转，测试时间为1分钟。
3.3 测量后的操作•测试完成后，按下停止按钮，试管夹会自动松开，取下试管，将试管倒置在清洁剂中清洗。
•清洗转子和固定器，将仪器放置在合适的地方保存。
4. 注意事项•操作过程中要注意安全，避免发生事故。
•测试样品应当充分搅拌均匀，排除气泡。
•试管的横截面要求尽量圆滑，不得有棱角或凸起，以免影响粘度测试准确性。
•测量前应当确保仪器和试管的表面干净，以避免对测试结果产生干扰。
5. 结论NDJ型旋转式粘度计是一种可靠、准确的测试粘度仪器，使用前应当了解其结构和原理，按照规程操作，遵守注意事项。
掌握好操作流程，能够快速、准确地得到粘度测试结果，保证产品质量及设备稳定性的提升。

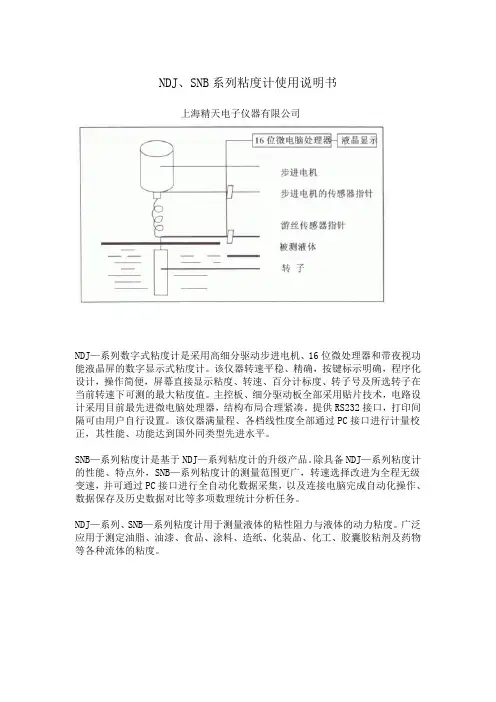

NDJ、SNB系列粘度计使用说明书上海精天电子仪器有限公司NDJ—系列数字式粘度计是采用高细分驱动步进电机、16位微处理器和带夜视功能液晶屏的数字显示式粘度计。
该仪器转速平稳、精确，按键标示明确，程序化设计，操作简便，屏幕直接显示粘度、转速、百分计标度、转子号及所选转子在当前转速下可测的最大粘度值。
主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。
提供RS232接口，打印间隔可由用户自行设置。
该仪器满量程、各档线性度全部通过PC接口进行计量校正，其性能、功能达到国外同类型先进水平。
SNB—系列粘度计是基于NDJ—系列粘度计的升级产品。
除具备NDJ—系列粘度计的性能、特点外，SNB—系列粘度计的测量范围更广，转速选择改进为全程无级变速，并可通过PC接口进行全自动化数据采集，以及连接电脑完成自动化操作、数据保存及历史数据对比等多项数理统计分析任务。
NDJ—系列、SNB—系列粘度计用于测量液体的粘性阻力与液体的动力粘度。
广泛应用于测定油脂、油漆、食品、涂料、造纸、化装品、化工、胶囊胶粘剂及药物等各种流体的粘度。
1、主要技术规格2、结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。
如果转子未受到液体的阻力，游丝传感器指针与步进电机的传感器指针在同一位置。
反之，如果转子受到液体的粘滞阻力，游丝产生扭矩与粘滞阻力抗衡，最后达到平衡。
这时分别通过光电传感器输出信号给16位微电脑处理器进行数据处理，最后在带夜视功能夜晶屏幕上显示液体的粘度值（mPa·s）。
3、仪器配置（1）数字式粘度计: 1台（2）升降架: 1套（3）转子保护框架: 1只（4）电源适配器: 1只（5）转子（1，2，3，4号各1支）（6）扳手: 1只（7）座脚: 1套可选择配置件：（1）超低粘度适配器（0号转子）（2）RTD温度探头（3）专用打印机（4）遥控操作器（5）SNB数据采集和绘图软件（仅适用于SNB—系列）4、安装（参照总装示意图后按下列步骤进行）（1）从包装箱中取出座脚1、2、升降架、保护框架等。
NDJ-5S数字旋转粘度计
使用说明书
一、概述
NDJ-5S型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。
与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。
二、主要技术性能
1.测定范围：10mPa·s~100000mPa·s
2.转子规格：1、2、3、4号四种转子
3.转子转速：6转/分、12转/分、30转/分、60转/分
4.测量方式：手动、自动
5.测量误差：±5%（牛顿液体）
6.外形尺寸：105mm×120mm×160mm（不包括底座）
7.净重：2.5kg（不包括底座）
8.使用环境条件：
(1)环境温度5℃~35℃；
(2)相对湿度：不大于80%；
(3)供电电源：电压220V±22V，频率50Hz±0.5Hz；
(4)产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
三、工作原理
1.程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。
为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。
2.要测量10mPa·s~100000mPa·s这样宽的粘度范围，必须采用不同组合的转子和转速。
本仪器的转速分为四档，转子也分为四种不同的规格。
由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。
面板中间有上、下、
左、右、回车5个组合键。
开机时仪器显示上一次操作时的转子和转速值，可通过上下键查看和选择。
测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。
可先估计被测液体的大致粘度，选择合适的转子和转速。
安装和设置好转子和转速，按下回车键即可开始测量。
仪器内部带有数据存储器，存储仪器的量程，默认转子、转速、各种系数以及测试数据。
微控制器根据用户的选择控制电机的转速。
3.仪器的转子保护架是为稳定测量和保护转子用的，使用转子保护架进行测定能取得较稳定的测试结果。
四、安装
1.从存放箱中取出支架和支柱等，将支柱旋入支架后部之螺孔中，用扳手将支柱拧紧，防止支柱转动并将支柱上的齿形面面向支架正前方。
2.从存放箱中取出粘度计，把粘度计的升降夹头装在支柱上，调整夹头紧松螺钉，不要过松，也不要过紧，旋转升降旋钮，使其能上下升降，偏紧为宜，以防粘度计产生自动坠落情况。
3.旋松产品下端的保护帽螺钉，取下黄色保护帽。
4.观察水平泡，调节支架下部的水平调整螺钉，使气泡在水平泡的中间位置，说明产品接近水平。
5.接上电源线。
五、操作使用
1.准备被测液体，置入直径不小于70mm的烧杯或直角容器中，准确地控制被测液体的温度。
2.将转子保护架装在仪器上（向右旋装入，向左旋卸下）。
3.将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。
装卸转子时，必须用手将连接螺杆微微向上抬起。
4.旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。
5.再次调整好仪器水平。
6.试样在测试温度下充分恒温，以保持示值稳定准确。
7.面板操作：
(1)打开仪器背面的电源开关，进入等待用户选择状态，面板显示如下：
•ROTOR 3#
VELOCLTY 30
提示符“•”在“ROTOR 3#”前面，表示记忆上一次测试选择的转子是3号转子，这时可以通过左右键来选择所需的转子号，按一下左键，表示选择2号转子；按一下右键，则表示您选择了4号转子。
选择好转子，按一下下键，提示符“•”在“VELOCITY 30”前面，表示记忆上一次测试选择的转速是30转/分。
转速的选择与转子的选择一样操作，共有6转/分、30转/分、60转/分和AUTO自动方式供选择。
选好转子和转速，按一下回车键，就可开始测量，面板显示如下：
测试数据mPa•s
R3# V30 75%FS
第一行显示测试数据和粘度单位，第二行依次显示转子号、转速和测试数据占该量程的百分比。
测量第二遍及以后各遍时，按一下复位键复位，再按一下回车键测量，重复上述显示过程。
(2)提示符号说明：
ROTOR 转子
VELOCITY 转速
AUTO 自动方式
R1# 1号转子
V30 转速为30转/分，手动方式
V60A 转速为60转/分，自动方式
75%FS 测量值占满量程的75%
INCR！请换大号转子！
DECR！请换小号转子！
INCV！请提高转速！
DECV！请降低转速！
OUT！样品超出测量范围！
(3)操作说明：
a）首先大约估计被测液体的粘度范围，然后根据下列量程表选择适合的转子和转速。
例如：被测液体的粘度约为3000mPa·s，可选择下列组合：
2号转子——6转/分
或3号转子——30转/分
b) 当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。
原则上高粘度的液体选用小转子（转子号高），慢转速，低粘度的液体选用大转子（转子号低），快转速。
c) 本仪器具有转速自动切换档功能。
只要在转速选择时设置自动模式“AUTO”即可。
这样，当测量粘度范围不明的样品时，可以先不设置转速，只要选定转子按一下回车键，仪器会自动开始测量，逐步搜索到合适的转速，最后显示测量结果。
d) 任何时间按复位键，仪器恢复到用户选择状态。
六、注意事项
1.本仪器适宜于常温下使用，被测样品的温度应在±0.1℃以内，否则会严重影响测量的准确度。
2.仪器必须在指定的电压和频率及允许的误差范围内使用，否则会影响测量精度。
3.装卸转子时应小心操作，应将连接螺杆微微抬起，不要用力过大，不要让转子横向受力，以免转子弯曲。
4.装上转子后不得将仪器侧放或放倒。
5.连接螺杆和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动的稳定性。
6.仪器升降时应用手托住，防止仪器自重坠落。
7.每次使用完毕，应及时清洗转子（不得在仪器上进行转子清洗）。
清洁后要妥善安放于转子架中。
8.装上转子后不得在无液体的情况下“旋转”，以免损坏轴尖。
9.不得随意拆动、调整仪器零件，不要自行加注润滑油。
10.仪器搬动和运输时应套上黄色保护帽，托起连接螺杆，拧紧帽上螺钉。
11.悬浊液、乳浊液、高聚物以及其他高粘度液体中很多都是“非牛顿液体”，表观粘度值随着切变速度和时间的变化而变化，故在不同的转子、转速和时间下测定，其结果不一致是属正常情况，并非仪器不准（一般非牛顿液体的测定应规定转子、转速和时间）。
12.做到下面各点能测得较为精确的数值：
(1)精确地控制被测液体的温度；
(2)保证环境温度的均匀；
(3)将转子以足够的时间浸于被测液体并同时进行恒温，使其能和被测
液体温度一致；
(4)保证液体的均匀性；
(5)测定时尽可能地将转子置于容器中心；
(6)防止转子浸入液体时有气泡附粘在转子下面；
(7)尽可能用接近满量程的档位进行测量；
(8)使用转子保护架进行测定；
(9)保证转子的清洁。
(10)严格按照使用规则进行操作。
装箱单
一、本包装箱内容：
1.NDJ-5S型数字旋转粘度计一台
2.支架一个
3.支柱一个
4.转子保护架一个
5.1号、2号、3号、4号转子各一个
6.电源线一根
二、本包装箱附装有关技术文件如下：
1.使用说明书一份
2.装箱单一份
3.合格证一份
4.质量保证书一份
包装员：检验员：
年月日。
