NDJ-5S数显粘度计作业指导书

旋转粘度计NDJ-5S使用标准操作规程1.目的制定旋转粘度计NDJ-5S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。

2.范围本规程适用于上海地学仪器研究所NDJ-5S旋转粘度计的操作。

本仪器具有测量灵敏度高。

测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。

3.内容3.1仪器的操作的使用3.1.1开机：开机前，将黄色保护盖帽取下，显示屏亮。

但电机不工作，预热20min.3.1.2准备被测液体，将被测液体置于直径不小于60mm,高度不低于120mm的烧杯或直筒形容器中。

3.1.3准确地控制被测液体的温度，恒度至25℃±1℃。

3.1.4仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。

3.1.5参照量程表（表1），选择适配的转子连接头（向右旋装上，向左旋卸下）。

估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。

原则上高粘度的液体选用小转子（转子号高），则转速，低粘度的液体选用大转子（转子号低），快转速。

3.1.6缓慢调节升降旋钮，调整转子在被被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。

3.1.7参数设定及测定3.1.7.1打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。

3.1.7.2”键进入。

光标停在“1#”处，按“▶”或“◀1#、2#、3#、4#及0#“转子。

3.1.7.3按“▲”或“▼”键可切换到转速位置。

例台光标停在“60转/分”处，按“▶”或“◀”键可旋转所需的转速。

NDJ-5S转速分为9档，分别为0.3转/分、0.6转/分、1.5转/分、3转/分、6转/分、12转/分、30转/分、60转/分及自动档。

3.1.7.4当选择好转子和转转速档位后，按“ok/确定“键，转子开始旋转，仪器开始测量，当右边坚条方块显示光标由下向上升至落刻度时，屏幕显示的粘度值即为测量什。

NDJ-5S/NDJ-8S 系列微机型数字显示粘度计操作手册P R I N T I N C H I N A O C T -08-2013前言NDJ-5S(8S)型数字显示粘度计是本厂旋转粘度计的升级换代产品。

本仪器采用先进的机械设计、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝背光、高亮度的LED 显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。

本仪器还配有RS-232、温度传感器、打印机等接口功能。

选配与PC 机连接线并安装光盘后，可按需记录各项测试数据；选配温度传感器可实测液体的温度；选配微型打印机可直接打印测试结果。

仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测拾取，经计算机处理后得出被测液体的粘度。

本仪器采用微电脑技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

本仪器标配有4种转子（1、2、3、4号）。

NDJ-5S 有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。

NDJ-8S 有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。

（一）仪器的结构仪器的结构如图1所示。

头水准泡晶显示屏子保护架机底座操作键盘转子接头转子主机底座水平调节图1（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求；按国家有关规定，其接地端应有可靠的接地线。

目录一、概述二、主要技术指标三、仪器的工作原理四、仪器的结构与安装五、仪器的操作和使用六、注意事项七、附录一、概述NDJ-5S/8S型数字显示粘度计是本公司旋转粘度计的升级换代产品。

本仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。

二、主要技术指标三、仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-5S配有4个转子（1、2、3、4号）和4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。

四、仪器结构与安装（一）仪器的结构仪器的结构如图1所示。

图 1（1）水准泡（2）液体显示屏（3）外罩（4）转子保护架（5）主机底座（6）操作键盘（7）转子连接头（8）转子（9）主机底座水平调节旋钮（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5 个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

5.3将选用的转子使用碎布擦拭干净，左手捏紧连接螺杆，右手逆时针将转子旋入固定；5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圆圈中间；5.4 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线；5.5左手轻托粘度计主体，右手旋转升降旋钮徐徐下降仪器,将转子浸入烧杯内浆料中,使浆料界面与转子刻度线平齐；5.5 打开粘度计电源，进入欢迎界面（图1）；5.7 点击“OK”键，显示界面自动跳到转子选择界面（图2），点击“＞”调节到“4#转子”（图3）；5.8 点击“∨”键，跳到转速选择（图4），然后按“＞”键，调整为转速“60转/分”（图5）；5.9 点击“OK键”开始测量,待粘度显示数值比较稳定，百分比达到100%时读取数据,记录数据；（图6）；图5 图6 图75.10记录数据后，点击“RESET”键，停止粘度计工作（图7），关闭开关,取下物料、转子、清洗烧杯、转子等。

6．检验标准6.1正极、负极粘度标准：依《正、负极配料作业指导书》,抽检频率为每批次每台机的浆料都进行粘度测定。

6.2 转子转速的选择：（1）正负极胶液、浆料粘度测试选择4#转子，转速60转/分；（2）其它液体粘度测试根据需要选择不同的转子；7.注意事项7.1装卸转子时应小心操作，不可用力过大，不可使转子横向受力，以免转子弯曲；7.2 升降仪器时，应用手托住，防止仪器自重坠落损坏；7.3电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz；7.4使用时应保持仪器的水平位置,并且要安全牢固；7.5仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器；7.6 使用后，及时拆除转子，防止转子生锈产生测量误差；7.7转子应选择仪器佩带转子，严禁数台仪器和转子混合使用；8.记录表单《负极配料过程记录表》《正极配料过程记录表》。

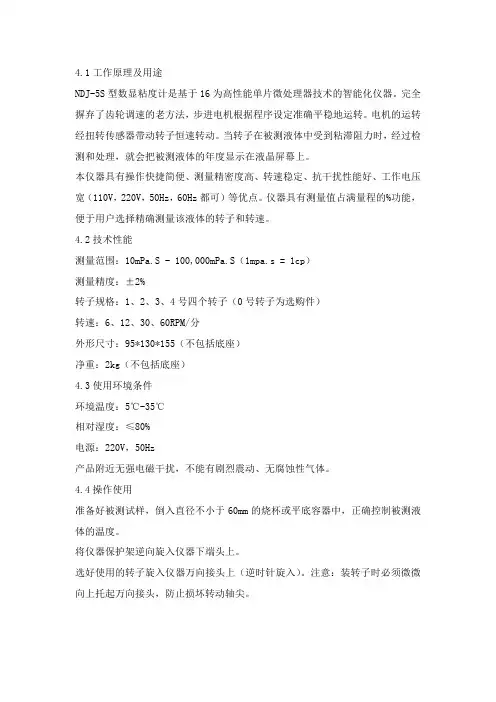

4.1工作原理及用途NDJ-5S型数显粘度计是基于16为高性能单片微处理器技术的智能化仪器。

完全摒弃了齿轮调速的老方法，步进电机根据程序设定准确平稳地运转。

电机的运转经扭转传感器带动转子恒速转动。

当转子在被测液体中受到粘滞阻力时，经过检测和处理，就会把被测液体的年度显示在液晶屏幕上。

本仪器具有操作快捷简便、测量精密度高、转速稳定、抗干扰性能好、工作电压宽（110V，220V，50Hz，60Hz都可）等优点。

仪器具有测量值占满量程的%功能，便于用户选择精确测量该液体的转子和转速。

4.2技术性能测量范围：10mPa.S - 100,000mPa.S（1mpa.s = 1cp）测量精度：±2%转子规格：1、2、3、4号四个转子（0号转子为选购件）转速：6、12、30、60RPM/分外形尺寸：95*130*155（不包括底座）净重：2kg（不包括底座）4.3使用环境条件环境温度：5℃-35℃相对湿度：≤80%电源：220V，50Hz产品附近无强电磁干扰，不能有剧烈震动、无腐蚀性气体。

4.4操作使用准备好被测试样，倒入直径不小于60mm的烧杯或平底容器中，正确控制被测液体的温度。

将仪器保护架逆向旋入仪器下端头上。

选好使用的转子旋入仪器万向接头上（逆时针旋入）。

注意：装转子时必须微微向上托起万向接头，防止损坏转动轴尖。

旋转升降钮使转子缓缓浸入被测液体，直至转子液面标志（转子杆上的凹槽或刻线）和液面成一平面。

再次调整好仪器水平。

试样测试时的温度必须稳定，以保持显示值稳定准确。

4.5注意事项4.5.1本仪器常温下工作时，被测试样品的温度波动应在±0.1℃以内（0.01℃更佳），否则会严重影响测量的准确度。

4.5.2（特别重要）关注扭矩百分比的数值，当显示的数值过高或过低时，应变换转子或转速，使该数值处于10%～80%之间最佳，否则会影响测量精度。

例如：用“S1、V60”转速组合测试，扭矩百分显示83%，那应降低转速。

NDJ-5S数显粘度计使用说明书上海加内特机电设备有限公司目录一．工作原理及用途二．主要技术指标三、使用环境条件四、仪器安装五、准备工作六、面板操作七、注意事项八、附图（转子及0号转子装配说明）一、工作原理及用途NDJ-5S旋转式数字显示粘度计是采用单片机控制，具有数据采集、处理和显示的智能化仪器。

粘度计按设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子,单片机计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-5S粘度计具有操作简便，测量精度高，转速稳定，工作电压范围宽等优点。

可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等材料的动力粘度。

二、主要技术指标粘度测量范围：10-200000 mPa·S (NDJ-5S)选配0号转子测量下限可到1mPa·S粘度测量精度：±1%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S (选配0号转子，分辨率为0.1 mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：3、6、12、30、60转/分五挡(NDJ-5S)温度测量范围：-50~99℃(选配数字温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C；通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2.5kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC110~220V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

1．目的：规范IPQC在制程中的检验方法，保证检验方法的一致性和检验结果的准确性。

2. 适用范围：适用于宜加新能源配料车间正、负极浆料粘度测试工序。

3. 测量工具：（1）NDJ-5S数显粘度计（2）烧杯（3）温度计4. 检验内容：检查正、负极桨料的粘度情况。

5．操作步骤：5.1.清理桌面,保持干净整洁,5.2用500ml的烧杯取已筛料完毕的桨料,装满至离瓶口15mm处;5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圈中间;5.4 接通电源,打开粘度计后方控制开关;5.6 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线;5.7 徐徐下降仪器,将转子浸入烧杯内浆料中,调整转子浸入深度(短距离可用升降螺母调节；5.8 开始测量,稳定30S后读数据,记录数据；5.9 关闭开关,取下物料、转子，清洗烧杯，转子。

要求对每批每台机的物料都进行粘度测定。

6．检验标准6.1正极、负极粘度标准：依《正、负极配料工艺标准》,抽检频率依《控制计划》。

6.2转速检验:将转速旋钮转自检时,仪器显示转速的检验周期值,设定转速值为30r/min,显示应为2000±10,在转速检验状态时转子选择无效。

7．粘度测定选择参考标准上取胜的30%-90%之间，此为最佳测量范围，如果难以达到，则必须使欲测粘度值大于所选量程上限的20%以上。

8．仪器保养7.1 电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz。

7.2 使用时应保持仪器的水平位置,并且要安全可靠。

7.3 仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器。

7.4 安装,拆卸和清洗转子时,应防止尘埃、金属粉末混入仪器内部。

7.5 避免将仪器长期倾斜或横向放置。

9.记录表单《负极配料过程记录表》《正极配料过程记录表》。

NDJ-5S数字旋‎转粘度计使用说明书‎上海地学仪‎器研究所一、概述NDJ-5S型数字‎旋转粘度计‎是一种依托‎单片微处理‎机技术开发‎研制，用于测定液‎体的粘性阻‎力与液体的‎绝对粘度的‎新型数字化‎仪器。

与同类仪器‎相比，具有测量精‎度高、粘度值显示‎稳定、易读、操作简便、抗干扰性能‎好等优点，广泛适用于‎测定油脂、油漆、食品、药物、胶粘剂及化‎妆品等各种‎流体的粘度‎。

二、主要技术性‎能1.测定范围：10mPa‎·s~10000‎0m Pa·s2.转子规格：1、2、3、4号四种转‎子3.转子转速：6转/分、12转/分、30转/分、60转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm‎×120mm‎×160mm‎（不包括底座‎）7.净重：2.5kg（不包括底座‎）8.使用环境条‎件：(1)环境温度5‎℃~35℃；(2)相对湿度：不大于80‎%；(3)供电电源：电压220‎V±22V，频率50H‎z±0.5Hz；(4)产品附近无‎强的电磁场‎干扰，无剧烈震动‎，无腐蚀性气‎体。

三、工作原理1.程控电机根‎据程序给定‎的转速带动‎转轴稳定旋‎转，通过钮矩传‎感器再带动‎标准转子旋‎转。

当转子在某‎种液体中旋‎转时，由于液体的‎粘滞性，转子就受到‎一个与粘度‎成正比的扭‎力，通过扭矩传‎感器测量这‎个扭力的大‎小，就可得到液‎体的粘度。

为了扩大测‎量范围，所以配备了‎四种标准转‎子和给定了‎四个转速档‎。

2.要测量10‎m Pa·s~10000‎0m Pa·s这样宽的‎粘度范围，必须采用不‎同组合的转‎子和转速。

本仪器的转‎速分为四档‎，转子也分为‎四种不同的‎规格。

由它们组成‎各种不同的‎组合，就可以测出‎测定范围内‎的任何粘度‎值。

面板中间有‎上、下、左、右、回车5个组‎合键。

NDJ型粘度计NDJ-5S数字旋转粘度计使用说明1目的:依据检测液体粘度的主要影响因素（液体的温度、测量容器、选择的转子和转速），规范NDJ-5S粘度计操作。

2适用范围:适用于检验员使用NDJ-1旋转式粘度计检测洗涤类产品的粘度。

3 仪器3.1温度计（精确到0.1℃）3.2 NDJ-1旋转粘度计3.3 烧杯500Ml塑料杯（口径≥70mm）4 检测4.1仪器预先置于室温（25℃左右）稳定的房间内2—3小时，样品消泡后置于室温（25℃左右）恒温2—3 小时；4.2 调整仪器的水平状态,使气泡置于水平泡中间位置;4.3 测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

可先估计被测液体的大致粘度，选择合适的转子和转速，安装和设置好转子和转速，旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。

按下确定键即可开始测量。

4.4 用水银温度计检测液体的温度,精确到0.1℃;5 数据:用数值乘以相应的系数,记录数据格式为：mpa.s/ ℃η=ka式中：η-粘度（mPa.s）K-系数a-指针指示读数粘度计系数表6 注意事项6．1大部分仪器需要调整水平，在更换转子和调节转子高度后以及在测量过程中随时注意水平问题，否则会引起读数偏差甚至无法读数。

6.2 装卸转子时应小心操作，应将连接螺杆微微抬起，不要用力过大，不要让转子横向受力，以免转子弯曲。

6.3 连接螺杆和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动的稳定性。

6.4 每次使用完毕，应及时清洗转子（不得在仪器上进行转子清洗）。

清洁后要妥善安放于转子架中。

6.5 装上转子后不得在无液体的情况下“旋转”，以免损坏轴尖。

6.6 不得随意拆动、调整仪器零件，不要自行加注润滑油。

6.7 仪器搬动和运输时应套上黄色保护帽，托起连接螺杆，拧紧保护帽上螺钉。

6.8 确定是否为近似牛顿流体，对于非牛顿流体应经过选择后规定转子、转速和旋转时间，以免误解为仪器不准。

NDJ-5S数字旋转粘度计使用说明书上海恒平科学仪器有限公司一、概述NDJ-5S 型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测 定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。

与同类仪器相比，具有 测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适 用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1.测定范围：10mPa.s~100000mPa.s2.转子规格：1、2、3、4 号四种转子3.转子转速：6 转/分、12 转/分、30 转/分、60 转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm×120mm×160mm（不包括底座）7.净 重：2.5kg（不包括底座）8.使用环境条件：(1) 环境温度 5℃~35℃；(2) 相对湿度：不大于 80%；(3) 供电电源：电压 220V±22V，频率 50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

三、工作原理1、程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2、要测量 10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。

本仪器的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有上、下、左、右、回车5个组合键。

开机时仪器显示上一次操作时的转子和转速值，可通过上下键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速,可通过上下键和左右键来选择和设置。

NDJ-5S数显粘度计操作作业指导书1.目的规范NDJ-5S数显粘度计操作程序，正确使用仪器，保证检测工作顺利进行，保障操作人员人身安全和设备安全。

2．使用范围适用于NDJ-5S数显粘度计的使用操作，用来测量牛顿型液体的绝对粘度和非牛顿型液体的表现粘度，广泛应用于涂料等各种流体粘度的测量。

3.职责3.1 NDJ-5S数显粘度计操作人员按照本规程操作仪器，对仪器进行日程维护，点检，做使用登记。

3.2 仪器保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

4.使用设备NDJ-5S数显粘度计.1号，2号，3号，4号转子5.定义5.1 粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为液体的粘性，粘性的大小用粘度表示。

是用来表征液体性质相关的阻力因子。

5.2 粘度单位：mp a·s5.3 仪器结构5.3.1 仪器前面结构5.3.3 仪器键盘结构6. 使用操作流程6.2 测量注意事项6.2.1 在测量前，首先估计被测液体的粘度范围，然后在量程表中，选择合适的转子和转速。

6.2.2 当估计不出被测液体的大致粘度时，应视为较高粘度，选用由小到大的转子和由慢到快的转速。

6.2.3 仪器具有超程报警功能，若测量值大于100﹪，测量值显示为OVER，为保证测量精度，测量时量程百分比度数应控制在10﹪～90﹪之间为准。

6.2.4 在任何状态下，按RESET键，程序将从起状态开始运行，操作界面回到用户选择工作状态。

6.2.5 量程表7. 点检7.1 每日点检8．保养8.1 每次使用完毕应及时清洗转子，清洗时要拆卸下转子进行清洗，严格在仪器上进行转子的清洗，转子清洁后要妥善安放在存放箱中。

9. 异事处理9.1 当功能无法正常运行时，及时通知仪器保管人员。

10. 参考文件无11. 应用表单11.1 粘度计点检表。

NDJ-5S 数显粘度计作业指导书
1.目的：
规范NDJ-5S 数显粘度计的操作与维护,，确保测量结果准确有效。

2.使用范围：
用来测量牛顿型液体的绝对粘度和非牛顿型液体的表面粘度。

广泛适用于油脂、油漆、塑料、药物、食品、涂料，等液体
3.职责：
测试员：负责需测试材料的准备、仪器的操作和维护.
质控课长：每周对仪器的保养情况进行检查。

4．仪器介绍
4、1仪器外形
粘度计头水准泡 液晶显示屏
外罩
转子保护架 主机底座 电源 操作健盘 转子连接头 1-4#转子 保险丝
保护帽
扳手
水平调节旋钮
4、2主要技术指标 测量范围：1-100000mPa.s
转子规格：1-4#转子
转子转速：6、12、30、60转/分
自动档： 能自动选择合适转子号和转速
操作界面选择：中文/英文
读数稳定光标：竖条方块光满格时显示读数基本稳定 测定精度：±2%牛顿液体
供电电源：交流220V ±10% 50Hz ±10%
工作环境：温度5℃-35℃，相对湿度不大于80% 外形尺寸：370*325*280MM
净重：6.8KG
4.3仪器的工作原理
电源开关
保护架安装孔 机头手柄 电源线接口
保险丝座 温度传感器探头接口 升降松紧调节螺钉 机头固定手轮 升降手轮
立柱固定螺母
立柱。

NDJ-5S型数字式〔LCD〕粘度计〔VISCOMETER〕NDJ-5S型数字式〔LCD〕粘度计〔VISCOMETER〕采纳16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直截了当显示粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采纳贴片技术，电路设计采纳目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能到达国外同类型先进水平。

可选附件:超低粘度适配器(ULA)；小量样品适配器(SMALL SAMPLE ADAPTER)；标准油；打印机；专用粘度测量恒温槽；远控操作器；RTD温度探针；加热器粘度测量范围cp〔mPa·s〕：1—100000 〔10万mPa·s〕速度(RPM):6转/分12转/分30转/分60转/分〔无齿轮带动〕转子数量:4种(0号转子为选配件)测量精度:±2.0%重现性:0.5%电源:220V±10NDJ-8S型数字式〔LCD〕粘度计〔VISCOMETER〕NDJ-8S型数字式〔LCD〕粘度计〔VISCOMETER〕采纳16位微电脑处理器为核心的步进电机高细分驱动、数字式液晶带蓝色背光功能的数显粘度计。

转速平稳、精确，按键标示明确，程序化设计，操作简便，报警功能，屏幕直截了当显示粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采纳贴片技术，电路设计采纳目前最先进微电脑处理器，结构布局合理紧凑。

该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能到达国外同类型先进水平。

粘度测量范围cp〔mPa·s〕：1—2000000 〔200万mPa·s〕速度(RPM)3转/分6转/分12转/分30转/分60转/分〔无齿轮带动〕转子数量：4种(0号转子为选配件)测量精度：±2.0重现性：0.5%电源：220V±10V可选附件：超低粘度适配器(ULA) 小量样品适配器(SMALL SAMPLE ADAPTER) 标准油打印机恒温水槽远控操作器SNB数据采集和绘图软件SNB-1型数字式〔LCD〕粘度测量仪〔VISCOMETER〕SNB-1型数字式〔LCD〕粘度测量仪。

NDJ系列粘度计是采用高细分驱动步进电机、16位微电脑处理器为核心的、数字式液晶带蓝色背光功能的数显粘度计。

仪器转速平稳、精确，按键标示明确，操作简便，程序化设计。

当扭矩低于20%（或10%）（以仪器报警界限为准）高于90%测量仪器会发出报警声。

屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。

提供RS232接口，打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC接口进行计量校正，其性能、功能达到国外同类型先进水平。

SNB系列粘度计是基于NDJ系列粘度计的升级产品。

除具备NDJ系列粘度计的性能、特点外，SNB系列粘度计的测量范围更广；转速选择改为全程无级变速；配置RTD温度探头实时监测粘度温度，精度可达0.1℃，温度测量范围为0℃-120℃；选配SNB数据采集和绘图软件通过PC接口进行全自动化数据采集，数据保存及历史数据对比等多项数理统计分析任务。

DV系列数字式粘度测量仪是世界上最通用粘度测量仪。

该仪器价廉物美深受客户欢迎，其功能、性能达到国外同类型产品先进水平。

除具备SNB系列粘度计的性能、特点外，还可进行精确剪切速率、剪切应力测量。

双向RS232接口，可与电脑通讯，实现程控和数据采集。

选购DV程控脱机下载软件将自定义的测量程序下载到仪器上实现自动化操作和个性化操作。

选购DV数据采集和程控分析软件实现电脑全自动化采集和分析流体流变特性曲线，另可实现数据保存，历史数据对比等功能。

NDJ系列、SNB系列、DV系列粘度计用于测量液体的粘性阻力即液体的动力粘度。

广泛应用于测定油脂、油漆、油墨、食品、涂料、造纸、化妆品、化工、胶囊、胶粘剂、胶水、精密陶瓷、树脂、牙膏、锂电池浆料及药物等各种流体的粘度。

1. 各仪器主要技术指标NDJ系列主要技术规格M表示百万型 号 NDJ-5S NDJ-8S测量范围(mPa·s)1-10万1-2M旋转速度(RPM) ( 转/分钟 ) 6、12、30、600.3、0.6、1.5、36、12、30、60转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量精度 ± 1.0% （满量程）重 现 性 0.5% （满量程）电 源 输入AC100 V-220 V，50Hz/60Hz 输出 DC15V 1.2ASNB系列主要技术规格M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-60万 1-6M 6-80M1-6M或3-80M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200.0无级变速转子数量 1、2、3、4 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-2M 1-6M 转子数量 1、2、3、4 号4 种转子（0号为选配件）型 号 RDV-1+PRO RDV-2+PRO测量范围(mPa·s)100-13M 100-40M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)200-26M 200-80M 型 号 HBDV-1+PRO HBDV-2+PRO测量范围(mPa·s)800-104M 800-320M 转子数量 2、3、4、5、6、7 号6种转子（1号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A配小量样品适配器各系列量程SNB系列量程M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-10万 1-1M 6-10M1-1M或3-10M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200无级变速转子数量 21、27、28、29 号4 种转子（0号为选配件） 测量方式 手动 手动、智能测量精度 ± 1.0% （满量程）重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-33万 1-1M 型 号 RDV-1+PRO RDV-2+PRO 测量范围(mPa·s)50-3.3M 25-10M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)100-6.6M 50-20M 型 号 HBDV-1+PRO HBDV-2+PRO 测量范围(mPa·s)400-26.4M 800-80M转子数量 21、27、28、29 号4种转子（0号为选配件）旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM（无级变速）0.1RPM—200RPM（无级变速）测量精度 ± 1.0% （满量程） 重 现 性 0.5%（满量程）电 源 输入AC100-220 V，50Hz/60Hz 输出 DC15V 1.2A2. 数字式粘度计结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。
