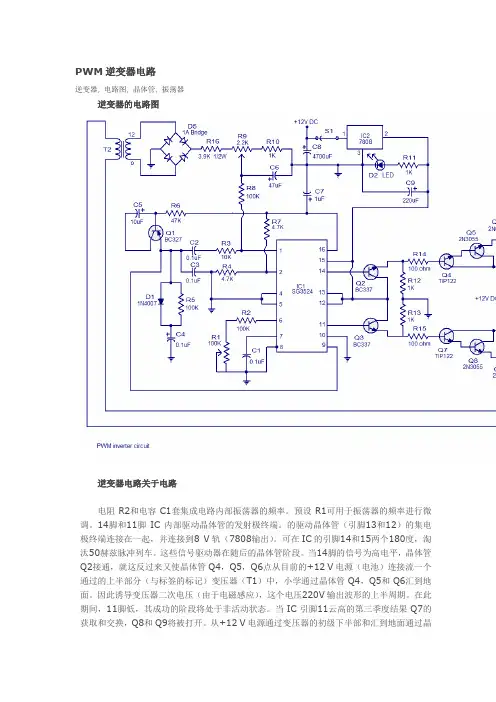

PWM逆变器电路逆变器, 电路图, 晶体管, 振荡器逆变器的电路图逆变器电路关于电路电阻R2和电容C1套集成电路内部振荡器的频率。
预设R1可用于振荡器的频率进行微调。
14脚和11脚IC内部驱动晶体管的发射极终端。
的驱动晶体管（引脚13和12）的集电极终端连接在一起，并连接到8 V轨（7808输出）。
可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。
这些信号驱动器在随后的晶体管阶段。
当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源（电池）连接流一个通过的上半部分（与标签的标记）变压器（T1）中，小学通过晶体管Q4，Q5和Q6汇到地面。
因此诱导变压器二次电压（由于电磁感应），这个电压220V输出波形的上半周期。
在此期间，11脚低，其成功的阶段将处于非活动状态。
当IC引脚11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。
从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期（标签上标明）电流流220V输出波形。
逆变电路的输出电压调节部分的工作原理如下。
逆变器输出（T2的输出）挖掘点的标记为B，C，并提供给变压器T2的主。
在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压（将逆变器的输出电压成正比）是提供的PIN1通过奥迪R8，R9，R16和（该IC的内部错误放大器的反相输入）这个电压与内部参考电压比较。
此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号（引脚14和12）为了使输出电压为所需的值的变化。
R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。
及其相关组件产生8V电源从12V电源供电IC及其相关的设计电路。
二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器（T2）初选时产生的电压尖峰。

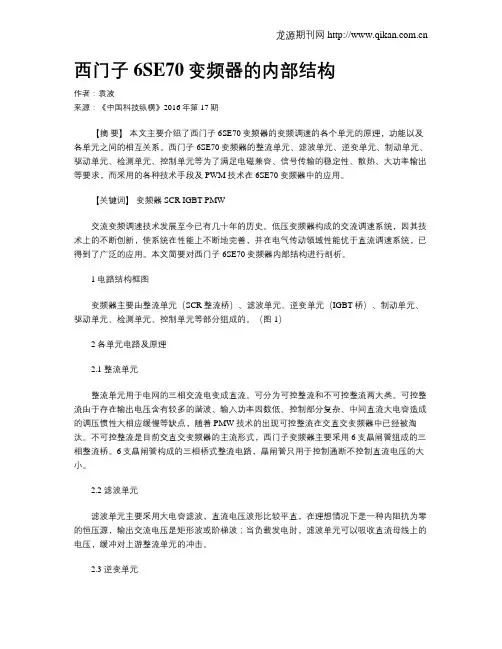

西门子6SE70变频器的内部结构作者：袁波来源：《中国科技纵横》2016年第17期【摘要】本文主要介绍了西门子6SE70变频器的变频调速的各个单元的原理，功能以及各单元之间的相互关系。
西门子6SE70变频器的整流单元、滤波单元、逆变单元、制动单元、驱动单元、检测单元、控制单元等为了满足电磁兼容、信号传输的稳定性、散热、大功率输出等要求，而采用的各种技术手段及PWM技术在6SE70变频器中的应用。
【关键词】变频器 SCR IGBT PMW交流变频调速技术发展至今已有几十年的历史。
低压变频器构成的交流调速系统，因其技术上的不断创新，使系统在性能上不断地完善，并在电气传动领域性能优于直流调速系统，已得到了广泛的应用。
本文简要对西门子6SE70变频器内部结构进行剖析。
1 电路结构框图变频器主要由整流单元（SCR整流桥）、滤波单元、逆变单元（IGBT桥）、制动单元、驱动单元、检测单元、控制单元等部分组成的。
（图1）2 各单元电路及原理2.1 整流单元整流单元用于电网的三相交流电变成直流。
可分为可控整流和不可控整流两大类。
可控整流由于存在输出电压含有较多的谐波、输入功率因数低、控制部分复杂、中间直流大电容造成的调压惯性大相应缓慢等缺点，随着PMW技术的出现可控整流在交直交变频器中已经被淘汰。
不可控整流是目前交直交变频器的主流形式，西门子变频器主要采用6支晶闸管组成的三相整流桥。
6支晶闸管构成的三相桥式整流电路，晶闸管只用于控制通断不控制直流电压的大小。
2.2 滤波单元滤波单元主要采用大电容滤波，直流电压波形比较平直，在理想情况下是一种内阻抗为零的恒压源，输出交流电压是矩形波或阶梯波；当负载发电时，滤波单元可以吸收直流母线上的电压，缓冲对上游整流单元的冲击。
2.3 逆变单元逆变单元由6个IGBT模块构成，IGBT模块中内置反并联续流二极管，用于反馈电动机制动运行时产生的能量到直流母线。
2.4 制动单元制动单元由IGBT和能耗电阻组成。
