VHF Series 叠层片式高频电感

浅析叠层片式大功率电感器的设计和制作技术摘要：伴随着科技时代的到来，各种信息技术正在飞速发展，电子元器件也在逐步进化，逐渐实现高频化、片式化、高性能、小型化以及低耗能。

电感器发展革新至今，已经逐步实现了片式化以及小型化，叠层片式电感器就是发展产物之一，叠层片式大功率电感器则是最具有代表性的一种。

关键词：电感器；叠层片式；设计；制作电子线路中有三大基础原件必不可少，即电阻、电感以及电容。

其中，电感器的工作原理是交流电通过导线的过程中在其内部以及周围产生磁场，主要的功能是过滤噪声、抑制干扰、筛选信号、稳定电流等等。

日常生活、工作、生产中的计算机、视频音频设备、电子自动化设备以及通讯设备都要应用电感器。

电感器发展至今已经有多种类型，其中较为常见的就是片式电感器，本文则针对叠层片式大功率电感器展开探讨。

一、叠层片式电感器概述（一）结构与材料如下图1所示，叠层片式电感器其外形为矩形，基体材料通常使用铁氧体或陶瓷材料。

内部导体线圈是导电部分，一般采用通孔成型技术或是交迭印刷技术制作完成，采用纯金属银作为材料，被外部陶瓷材料包裹。

内外部材料进行有效匹配后共同烧结得到独石结构的闭合磁体，其电磁兼容性很好，内外部彼此不发生干扰。

叠层片式电感器引出电极没有引线，内部导体线圈与内部导电部分互相连通。

外部电极的材料由外到内分别是锡铅合金、镍、银，共三层，能够用于插片、贴片等多种电焊方式。

图1 叠层片式电感器结构图（1、陶瓷本体；2、内部电极（银）；3、引出电极；4、外部电极）叠层片式电感器的材料组成可以分为三个部分，即电极材料和导体（内部）材料、基体材料以及镀层材料。

其中，内部导体所使用的材料通常为银，这要是因为银具有较好的电学性能，能够基本满足电感器的使用要求。

基体材料目前主要应用的包括：陶瓷材料，介电常数控制在4.5-8.2之间；镍锌铁氧体材料，磁导率控制在3-500之间。

镀层材料端头为银，外部电极材料为Sn，中间电极材料为Ni。

叠层片式铁氧体功率电感器铁氧体电感器可以在电路中起到滤波、隔离和稳压等重要作用。

而叠层片式铁氧体功率电感器作为其中的一种，具有体积小、功率大、频率宽、工作稳定等优点，在电子产品和通信系统中得到了广泛应用。

本文将重点介绍叠层片式铁氧体功率电感器的原理、结构和应用。

一、原理叠层片式铁氧体功率电感器的工作原理是基于铁氧体材料的磁性特性。

铁氧体具有高饱和磁感应强度、低磁导率和低居里温度等特点，可以在高频率和高磁通密度下工作。

在电感器中，通过铁氧体材料的磁性耦合效应，可以实现对电流波形的滤波和电能的储存。

同时，叠层片式结构使得电感器具有较低的直流电阻和较高的自感。

二、结构叠层片式铁氧体功率电感器由多层铁氧体片和引线绕组组成。

铁氧体片通常采用薄膜或厚片制成，以增加表面积和磁路长度，从而提高电感器的功率密度。

引线绕组则通过绝缘材料将铁氧体片连接起来，形成电感元件。

为了减小电感器的体积和提高其频率响应，通常采用多层堆叠的方式，使每一层的铁氧体片和引线绕组相互交错排列。

这种结构不仅能够增加电感值，还可以有效降低电感器的电阻和漏磁。

三、应用叠层片式铁氧体功率电感器广泛应用于各种电子产品和通信系统中。

在电源供应模块中，功率电感器可以起到稳流和滤波的作用，保证电路的稳定性和可靠性。

在高频变换器中，功率电感器可以实现能量的传输和转换，提高系统的效率。

在无线通信设备中，功率电感器用于实现功率放大和阻抗匹配等功能，提高信号的传输质量。

此外，功率电感器还广泛应用于电机驱动、电磁兼容和电磁波屏蔽等领域。

总结：叠层片式铁氧体功率电感器作为一种重要的电子元件，在电子产品和通信系统中发挥着关键作用。

其小体积、大功率、宽频率和稳定性等特点，使其适用于各种应用场景。

随着科技的不断进步和应用需求的增加，叠层片式铁氧体功率电感器的研发和应用将继续迎来新的机遇和挑战。

相信在不久的将来，这种高性能的功率电感器将会在电子领域中发挥更加重要的作用。

叠层电感叠层电感（Layered Inductor），又被称为片式电感（Chip Inductor）或多层电感（Multilayer Inductor），是一种常见的电子元件，广泛应用于电子设备和电路中。

它是一种电感器件，使用多层金属层和绝缘层叠加而成，具有小体积、高电感值和优异的高频特性等优点。

本文将对叠层电感的原理、结构、制造工艺和应用进行详细介绍。

1. 原理叠层电感的原理基于磁感应定律和自感定律。

当电流通过叠层电感时，会产生磁场，磁场的变化又会产生感应电动势，从而形成电感。

叠层电感的电感值与其自身的导体长度、导体间距、层数、导体截面积等因素密切相关。

2. 结构叠层电感的结构由多层金属层和绝缘层叠加而成。

金属层通常采用高导电材料，如铜或铝等。

绝缘层通常选用具有良好绝缘性能的有机材料或陶瓷材料。

金属层和绝缘层的叠加形成电感的结构，同时也能够提高叠层电感的压缩比和电感值。

3. 制造工艺叠层电感的制造工艺主要包括层间切割、层间涂覆和层间紧压等步骤。

首先，通过层间切割工艺将金属层和绝缘层割出成片。

切割工艺可以采用机械切割或激光切割等方式，确保切割边缘的平整度和精确度。

其次，通过层间涂覆工艺在金属层和绝缘层之间涂覆绝缘材料。

涂覆工艺可以采用喷涂、浸涂或印刷等方式，确保绝缘材料的均匀性和绝缘性能。

最后，通过层间紧压工艺将金属层和绝缘层紧密压合在一起。

紧压工艺可以采用热压或冷压等方式，确保金属层和绝缘层之间的良好接触和层间压缩力。

4. 应用叠层电感在电子设备和电路中有广泛的应用。

它主要用于电源管理、功率转换、信号滤波、通信设备、无线传输、传感器、医疗设备、汽车电子、计算机等领域。

在电源管理中，叠层电感可以用于电源滤波、分压和升压等功能，在保证电源稳定性和电磁兼容性方面发挥重要作用。

在无线传输中，叠层电感可以用于天线匹配、频率选择和信号调谐等功能，在增强无线信号传输效果方面具有重要意义。

在汽车电子中，叠层电感可以用于发动机控制、车载娱乐、安全系统和通信系统等功能，在提高车辆性能和安全性方面具有不可或缺的作用。

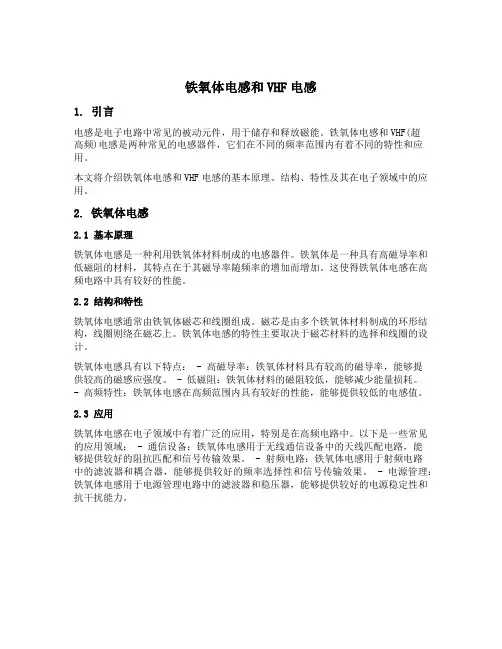

铁氧体电感和VHF电感1. 引言电感是电子电路中常见的被动元件，用于储存和释放磁能。

铁氧体电感和VHF(超高频)电感是两种常见的电感器件，它们在不同的频率范围内有着不同的特性和应用。

本文将介绍铁氧体电感和VHF电感的基本原理、结构、特性及其在电子领域中的应用。

2. 铁氧体电感2.1 基本原理铁氧体电感是一种利用铁氧体材料制成的电感器件。

铁氧体是一种具有高磁导率和低磁阻的材料，其特点在于其磁导率随频率的增加而增加。

这使得铁氧体电感在高频电路中具有较好的性能。

2.2 结构和特性铁氧体电感通常由铁氧体磁芯和线圈组成。

磁芯是由多个铁氧体材料制成的环形结构，线圈则绕在磁芯上。

铁氧体电感的特性主要取决于磁芯材料的选择和线圈的设计。

铁氧体电感具有以下特点： - 高磁导率：铁氧体材料具有较高的磁导率，能够提供较高的磁感应强度。

- 低磁阻：铁氧体材料的磁阻较低，能够减少能量损耗。

- 高频特性：铁氧体电感在高频范围内具有较好的性能，能够提供较低的电感值。

2.3 应用铁氧体电感在电子领域中有着广泛的应用，特别是在高频电路中。

以下是一些常见的应用领域： - 通信设备：铁氧体电感用于无线通信设备中的天线匹配电路，能够提供较好的阻抗匹配和信号传输效果。

- 射频电路：铁氧体电感用于射频电路中的滤波器和耦合器，能够提供较好的频率选择性和信号传输效果。

- 电源管理：铁氧体电感用于电源管理电路中的滤波器和稳压器，能够提供较好的电源稳定性和抗干扰能力。

3. VHF电感3.1 基本原理VHF电感是一种专门用于超高频范围的电感器件。

超高频是指频率范围在30MHz至300MHz之间的电磁波。

VHF电感的工作原理与普通电感相似，但其设计和制造要求更为严格。

3.2 结构和特性VHF电感的结构和普通电感类似，通常由线圈和磁芯组成。

与普通电感相比，VHF 电感的线圈更为精细，磁芯材料更为优化，以提供更好的高频性能。

VHF电感具有以下特点： - 高频性能：VHF电感在超高频范围内具有较好的性能，能够提供较低的电感值和较高的品质因数。

叠层片式高频电感Chip high frequency inductor1005 :-55～125℃OPEARATING TEMP.1608 2012特征　ＦＥＡＴＵＲＥＳ　・高自谐振频率・High self-resonant frequency.・叠层独石结构，具有高可靠性・Multilayer monolithic construction yields high reliability ・优良的焊接性和耐焊性，适合于回流焊和波峰焊・Excellent solderability and heat resistance for either wave or reflow soldering.应用　ＡＰＰＬＩＣＡＴＩＯＮＳ　・移动电话、寻呼机、ＰＨＳ和ＰＤＡ ・Portable telephone 、Pagers 、PHS and PDA ・各种高频回路 ・Miscellaneous high-frequency circuits ・抑制各种高频杂波　・EMI countermeasure in high frequency circuits规格型号表示方法　ＯＲＤＥＲＩＮＧ　ＣＯＤＥ　V H F 201209 H 47N J T ① ②③④⑤⑥ ①②③ ④⑤⑥产品代号 Product Code规格尺寸(L ×W ×T) (mm) Dimensions材料 Material Code感量(ｎH) Inductance误差 Tolerance包装方式 Packaging Style100505 1.0×0.5×0.5 H 1N0 1.0 S ± 0.3nH 1608081.6×0.8×0.810N10 D± 0.5nHT卷带盘装 Tape&Reel 201209 2.0×1.2×0.9 R10 100J ± 5% K ±10% B 散装 BulkVHF叠层片式 高频电感Very High Frequency InductorsN ＝0.0(nH) R ＝0.0(µH)M± 20%外形尺寸　ＳＨＡＰＥ　ＡＮＤ　ＤＩＭＥＮＳＩＯＮＳ　unit ：mm(inch)Part No.LWTD100505 1.0±0.15 (0.040±0.006) 0.5±0.15 (0.020±0.006) 0.5±0.15 (0.020±0.006) 0.25±0.10 (0.010±0.004) 160808 1.6±0.2 (0.063±0.008) 0.8±0.2 (0.031±0.008) 0.8±0.2 (0.031±0.008) 0.3±0.2 (0.01±0.008) 2012092.0±0.2 (0.079±0.008)1.2±0.2 (0.047±0.008)0.9±0.2 (0.035±0.008)0.5±0.3 (0.020±0.012)电性能参数　ＥＬＥＣＴＲＩＣＡＬ　ＣＨＡＲＡＣＴＥＲＩＳＴＩＣＳ　:-40～+85℃1005型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF100505H1N0S 1.0 7 100 8 20 26 34 39 10000 0.17 300 VHF100505H1N2S 1.2 7 100 8 20 26 34 39 10000 0.17 300 VHF100505H1N5S 1.5 7 100 8 20 26 34 39 6000 0.18 300 VHF100505H1N8S 1.8 7 100 8 18 24 30 35 6000 0.19 300 VHF100505H2N2S 2.2 7 100 8 17 24 29 35 6000 0.21 300 VHF100505H2N7S 2.7 7 100 8 17 23 29 34 6000 0.22 300 VHF100505H3N3S 3.3 7 100 8 17 23 28 34 6000 0.25 300 VHF100505H3N9S 3.9 7 100 8 17 23 28 33 4000 0.25 260 VHF100505H4N7S 4.7 7 100 8 17 23 28 33 4000 0.30 260 VHF100505H5N6S 5.6 8 100 8 17 22 28 33 4000 0.30 260 VHF100505H6N8D 6.8 8 100 8 17 22 27 33 3900 0.37 260 VHF100505H8N2J 8.2 8 100 10 16 22 28 32 3600 0.45 260 VHF100505H10NJ 10 8 100 10 17 22 30 32 3200 0.47 260 VHF100505H12NJ 12 8 100 11 17 24 31 34 2700 0.55 260 VHF100505H15NJ 15 8 100 11 18 24 30 33 2300 0.70 260 VHF100505H18NJ 18 8 100 11 18 24 30 32 2100 0.70 260 VHF100505H22NJ 22 8 100 11 18 24 30 31 1900 0.90 260 VHF100505H27NJ 27 8 100 11 18 23 27 29 1600 1.00 260 VHF100505H33NJ 33 8 100 11 18 22 25 25 1300 1.10 200 VHF100505H39NJ 39 8 100 11 18 22 24 23 1200 1.30 180 VHF100505H47NJ47 8 100 11 18 21 23 21 1000 1.40 1801608型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF160808H1N0S 1.0 8 100 10 20 30 35 50 10000 0.05 500 VHF160808H1N2S 1.2 8 100 10 20 30 35 50 10000 0.10 500 VHF160808H1N5S 1.5 8 100 10 22 37 38 68 10000 0.10 400 VHF160808H1N8S 1.8 8 100 10 21 33 35 61 9800 0.12 400 VHF160808H2N2S 2.2 8 100 10 26 40 39 60 7600 0.20 400 VHF160808H2N7S 2.7 8 100 12 23 27 37 47 7000 0.20 400 VHF160808H3N3S 3.3 8 100 12 23 27 36 47 6200 0.20 400 VHF160808H3N9S 3.9 8 100 12 25 28 38 47 5600 0.25 400 VHF160808H4N7S 4.7 8 100 12 26 30 38 49 4800 0.30 400 VHF160808H5N6S 5.6 8 100 12 26 29 35 34 4600 0.30 400 VHF160808H6N8S 6.8 8 100 12 23 27 35 40 4200 0.35 400 VHF160808H8N2J 8.2 8 100 12 22 26 33 39 3600 0.35 400 VHF160808H10NJ 10 8 100 13 25 31 38 45 3200 0.40 300 VHF160808H12NJ 12 8 100 13 24 28 35 39 2800 0.40 300 VHF160808H15NJ 15 8 100 13 22 27 34 40 2600 0.45 300 VHF160808H18NJ 18 8 100 13 24 28 35 38 2400 0.60 300 VHF160808H22NJ 22 8 100 15 27 32 38 43 2000 0.60 300 VHF160808H27NJ 27 8 100 14 26 29 36 44 1900 0.80 300 VHF160808H33NJ 33 8 100 14 26 29 35 34 1600 0.80 300 VHF160808H39NJ 39 8 100 14 22 25 28 28 1400 1.00 300 VHF160808H47NJ 47 8 100 15 25 29 30 25 1200 1.00 200 VHF160808H56NJ 56 8 100 17 28 31 31 25 1000 1.00 2001608型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF160808H68NJ 68 8 100 17 22 24 25 15 900 1.00 200 VHF160808H82NJ 82 8 100 17 23 24 22 13 800 1.00 200 VHF160808HR10J 100 8 100 17 25 27 24 17 700 1.00 200 VHF160808HR12J 120 8 50 15 24 23 600 1.20 150 VHF160808HR15J 150 8 50 13 19 500 1.50 1502012型TYPEQ Frequency (MHz) art No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF201209H1N5S 1.5 10 100 10 23 46 54 85 6000 0.10 600 VHF201209H1N8S 1.8 10 100 13 24 46 55 85 6000 0.10 600 VHF201209H2N2S 2.2 10 100 13 25 46 53 85 6000 0.10 600 VHF201209H2N7S 2.7 12 100 13 25 42 45 76 6000 0.10 600 VHF201209H3N3S 3.3 12 100 15 28 48 52 85 6000 0.13 600 VHF201209H3N9S 3.9 12 100 15 28 49 55 85 6000 0.15 600 VHF201209H4N7S 4.7 12 100 15 28 48 53 85 6000 0.20 400 VHF201209H5N6S 5.6 13 100 16 30 44 45 78 5400 0.23 400 VHF201209H6N8S 6.8 13 100 16 30 40 45 69 4500 0.25 400 VHF201209H8N2J 8.2 13 100 16 28 42 45 69 4000 0.28 400 VHF201209H10NJ 10 13 100 16 28 43 45 71 3650 0.30 300 VHF201209H12NJ 12 13 100 16 28 43 45 50 3000 0.35 300 VHF201209H15NJ 15 13 100 18 30 43 43 56 2500 0.40 300 VHF201209H18NJ 18 13 100 18 26 40 42 59 2450 0.45 300 VHF201209H22NJ 22 13 100 17 31 45 45 59 2000 0.50 300 VHF201209H27NJ 27 13 100 17 31 45 45 54 1750 0.55 300 VHF201209H33NJ 33 13 100 18 27 41 40 44 1700 0.60 300 VHF201209H39NJ 39 13 100 19 31 42 31 20 1550 0.70 300 VHF201209H47NJ 47 13 100 20 24 33 31 29 1350 0.80 300 VHF201209H56NJ 56 13 100 21 34 43 35 25 1300 0.80 300 VHF201209H68NJ 68 13 100 19 28 37 29 1200 0.85 300 VHF201209H82NJ 82 13 100 19 29 30 27 1150 0.90 300 VHF201209HR10J 100 13 100 13 27 36 1000 1.00 300 VHF201209HR12J 120 10 100 19 27 850 1.20 300 VHF201209HR15J 150 10 100 19 27 600 1.50 300 VHF201209HR18J 180 10 100 19 25 500 1.80 300 VHF201209HR22J 220 10 100 19 22 500 1.80 300□　感量公差Inductance tolerance （S:±0.3nH, D:±0.5nH, J:±5%, K:±10%,M:±20%）特性曲线 CHARACTERISTICS CURVES■电感量频率特性 Inductance VS. Frenquency■　Q值频率特性 Q Value VS. Frenquency■阻抗频率特性 Impedance VS. FrenquencyＲＥＬＩＡＢＩＬＩＴＹ　ＴＥＳＴＩＮＧ (VHF、CMI、CBG、CBW、CBH、CBY、CBA series)TypeItem Specified valueTest methods1Operatingtemperature range -40 to +125℃2Storagetemperature range-40 to +125℃3SolderabilityAt least 90% of terminal electrode is covered by new solderSolder temperature: 230±5℃ Duration: 4±1SPreheating temperature: 120 to 150℃ Preheating time: 60SFlux: immersion into methanol solution with colophony for 3 to 5 sec.Immersion speed: 25mm/sec4Resistance to soldering Appearance:No significant abnormality.At least 75% of terminal electrode is covered by new solderImpedance change: within ±20% Inductor change: within ±10%Solder temperature: 260±5℃ Duration: 10±0.5SPreheating temperature: 120 to 150℃ Preheating time: 60SFlux: immersion into methanol solution with colophony for 3 to 5 sec.Immersion speed: 25mm/sec 5Thermal shockAppearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10%Temperature: -40℃ for 30±3min +85℃ for 30±3minTransforming interval :max 20 sec Number of cycles: 326Loading at low temperature Appearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10% Temperature: -55±2℃ Duration: 500 hrs7Loading at high temperature Appearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10% Temperature: 85±2℃Duration: 1000240+−hrsApplied current: Rated current 8Loadingunder Damp HeatAppearance:No significant abnormality. Impedance change: within ±20% Inductor change : within ±10%Temperature: 55±2℃Duration: 500240+−hrsHumidity: 90 to 95%RH Applied current: Rated currentType Item Specified valueTest methods9 VibrationAppearance:No significant abnormality. Impedance change: within ±20%。

叠层片式电感知识首先，电感线圈是叠层片式电感的核心部分，它是由导电材料制成的线圈，具有规定的线圈数目、匝数和宽度等参数。

线圈数量的增加可以增加电感值，而线圈的匝数和宽度则可以影响电感的频率特性。

其次，绝缘层是用于隔离线圈之间的绝缘材料，它可以防止电磁干扰和电感间的短路。

常见的绝缘材料有聚酰亚胺（PI）、聚四氟乙烯（PTFE）等。

绝缘层的厚度和材料的选择对电感的性能也有一定影响。

最后，封装层是用于固定电感线圈和保护绝缘层的外壳材料，通常是由无机粘合剂或有机胶水制成。

封装层的材料选择应考虑其导热性、机械强度和耐高温等性能。

叠层片式电感的性能主要取决于电感线圈的几何参数、绝缘材料和封装层的性能选择。

首先，线圈的几何参数包括线圈数量、匝数和宽度等，它们直接影响到电感值和频率响应。

通常情况下，线圈数量和匝数越多，电感值越大。

其次，绝缘材料的选择和绝缘层的厚度也会影响到电感的性能。

较好的绝缘材料应具有良好的绝缘性能、高温稳定性和耐腐蚀性。

绝缘层的厚度应根据具体应用场景而定，一般来说，较大的厚度可以提供更好的绝缘效果，但也会增加电感的体积。

最后，封装层的选择应考虑到其导热性、机械强度和耐高温性能。

优秀的封装材料能够提供良好的固定和保护电感线圈的效果，同时也能够确保其在高温环境下的稳定性。

而导热性较好的封装材料可以提高电感的散热效果，避免温升过高导致性能下降。

综上所述，叠层片式电感是一种令人信赖的电子元件，因其高电感密度、高品质因数、小尺寸和低表面电阻等特点，在不同领域都有广泛的应用。

通过合理选择导电材料、绝缘材料和封装材料，可以进一步优化其性能，满足不同需求的电路设计。

叠层式片式电感器在卫星通信系统中的应用引言：随着科技的快速发展，卫星通信系统在现代社会中起到了举足轻重的作用。

而电感器作为电子元件的重要组成部分，对于卫星通信系统的性能和可靠性起到了至关重要的作用。

本文将重点介绍叠层式片式电感器在卫星通信系统中的应用，并探讨其优势和未来发展趋势。

一、叠层式片式电感器介绍叠层式片式电感器是一种采用薄膜技术制作的高性能电感器。

相较于传统的线圈式电感器，叠层式片式电感器具有尺寸小、重量轻、频率响应宽、电感精度高等优势。

这些特点使得叠层式片式电感器成为卫星通信系统中的理想选择。

二、叠层式片式电感器在卫星通信系统中的应用1. 高频滤波器卫星通信系统中常常需要进行高频信号的滤波处理。

传统的滤波器需要占用大量的空间，而叠层式片式电感器可以实现对高频信号的滤波功能，并且尺寸小巧，适用于紧凑型的卫星通信设备。

2. 电源管理在卫星通信系统中，电源管理是一个重要而复杂的部分。

叠层式片式电感器能够提供稳定的电压输出，有效过滤电源中的噪声，保证系统的正常运行。

同时，叠层式片式电感器的小尺寸和轻重量使得其在卫星通信系统的电源管理中具有独特的优势。

3. 信号传输卫星通信系统需要进行大量的信号传输，其中包括数据信号、音频信号、视频信号等。

叠层式片式电感器能够提供稳定的电感值，帮助信号在传输过程中保持一定的稳定性和准确性，提高通信质量和可靠性。

4. 电源滤波卫星通信设备常常面临电源噪声的困扰，这些噪声可能影响设备的正常运行。

叠层式片式电感器具有优秀的滤波性能，可以有效降低电源中的噪声，保证设备的正常工作。

三、叠层式片式电感器的优势1. 尺寸小巧：相较于传统的线圈式电感器，叠层式片式电感器体积更小，可以实现更紧凑的电子设备设计。

2. 重量轻：卫星通信系统对于重量是有严格要求的，叠层式片式电感器的轻量化设计使得其更适用于卫星通信系统。

3. 频率响应宽：叠层式片式电感器在更广泛的频率范围内具有良好的响应能力，能够适应不同频率的信号处理需求。

叠层电感概述叠层电感（Layered Inductor）是一种电子元件，用于储存能量或产生磁场。

它由多个叠放的线圈构成，通常由铁氧体和导电材料制成。

叠层电感在电子设备和电路中广泛应用，例如电源模块、滤波器、调谐电路等。

结构叠层电感的结构通常由多个磁芯和线圈组成。

磁芯常采用高磁导率的材料（如铁氧体），用于集中磁场，并控制电感的感应效果。

线圈则由导电材料（如铜）制成，通过绕制在磁芯上以增加线圈的感应效果。

线圈之间通过绝缘材料分隔以避免短路。

工作原理当电流通过叠层电感时，产生的磁场会储存能量。

当电流发生变化时，磁场会产生感应电压，使电感变成暂时的电源。

这种储能和释放能量的过程使得叠层电感在电子设备中可以实现信号滤波、稳压以及能量变换的功能。

特点和优势1. 尺寸小、重量轻相比传统的线圈电感，叠层电感的尺寸更小、重量更轻，这使得它在电子设备中占据更小的空间，同时减轻了设备的重量。

由于叠层电感采用了铁氧体磁芯，能够集中磁场，提高电感效果。

它的高效能使其在电子设备中能够更有效地转换能量。

3. 高频响应好叠层电感具有低直流电阻和高频响应的特点。

这使得它在高频应用中能够更好地过滤掉杂散信号和噪音，保证信号的准确传输。

4. 可扩展性强叠层电感采用模块化的设计，可以根据实际需求进行组合和扩展。

这种可扩展性使得它在不同的电子设备中能够灵活应用，并满足不同的设计要求。

应用领域叠层电感在电子设备和电路中有广泛的应用，包括但不限于以下领域：1. 电源模块叠层电感可以用于电源模块中，起到稳压和滤波的作用，以提供稳定的电源电压，并过滤掉电源中的噪音和杂散信号。

2. 滤波器在电子设备中，滤波器通常用于滤除信号中的杂散频率和噪音。

叠层电感在滤波器中扮演重要角色，能够有效地过滤掉高频噪音和杂散信号。

叠层电感可以用于调谐电路，通过调整电感的参数来实现对电路的频率调节。

这在无线通信设备和射频电路中是非常常见的应用。

4. 传感器叠层电感还可以作为传感器的元件之一，通过感应外部磁场的变化来实现对环境的监测和测量。

叠层片式高频电感叠层片式高频电感是一种常见的电子元件，广泛应用于高频电路中。

它具有体积小、重量轻、电感值可调、频率范围宽等特点，因此在无线通信、电子设备、医疗器械等领域有着重要的应用。

叠层片式高频电感由多个叠层的金属箔片和绝缘层组成。

金属箔片通常由铜或铝制成，而绝缘层则采用绝缘性能好的材料，如陶瓷、聚酰亚胺等。

这种结构使得电感器具有较低的电阻和电容，从而在高频电路中能够提供较好的性能。

叠层片式高频电感的制造工艺一般分为以下几个步骤：首先，将金属箔片和绝缘层用粘合剂粘合在一起形成叠层结构。

然后，利用激光切割或冲压工艺将叠层结构切割成所需的形状和尺寸。

接下来，对切割好的叠层结构进行焊接或压制，以确保各个叠层之间的连接良好。

最后，经过清洗、干燥等工艺处理，制成成品。

叠层片式高频电感的工作原理是基于电磁感应的原理。

当电流通过电感器时，会在金属箔片中产生磁场，磁场会将能量储存在电感器中。

当电流变化时，储存的能量会被释放出来，从而起到滤波、隔离、耦合等作用。

由于高频电路中的电流变化非常快，因此需要使用高频电感来提供足够的电感值。

叠层片式高频电感的主要特点之一是体积小。

由于它采用了叠层结构，相比传统的线圈式电感器，可以大大减小体积。

这使得它在电子设备中的应用更加灵活方便，尤其是对于体积要求较小的场合，如手机、平板电脑等。

另一个特点是重量轻。

由于叠层片式高频电感采用了金属箔片和绝缘层的结构，相比传统的线圈式电感器，重量更轻。

这使得它在一些对重量要求较高的场合，如航空航天、汽车电子等领域有着广泛的应用。

叠层片式高频电感的电感值可调。

通过改变叠层的数量和形状，可以调整电感器的电感值。

这使得它在不同的高频电路中能够适应不同的需求，提供合适的电感值，从而保证电路的正常工作。

叠层片式高频电感的频率范围宽。

由于其结构特殊，具有较低的电阻和电容，因此在高频电路中能够提供较好的性能。

它的频率范围通常从几十千赫兹到几百兆赫兹，能够满足大部分高频电路的需求。
