高锰钢铸件修补规范
一、焊接工艺
1．焊接条件
1．1 电焊条D256焊条，使用前用烘箱250℃烘干12小时，保存烘干筒内。
1．2 电流 3.2 MM电流70A~110A
4.0 MM电流100A~140A
5.0 MM电流140A~180A
1．3 水韧处理后焊接，去除氧化皮、水分、油渍。
1．4 焊接姿势向下
1．5 修补内容缺肉、冷隔、裂纹、气孔、夹渣砂等。
2．施工方法
2．1 缺陷去除冒口疏松、深度气孔用碳弧气刨清除疏松部分直到硬底为止；裂纹、冷隔用碳弧气刨或磨光片开坡口清除干净直到硬底为止；夹、渣砂清理干净。2．2 焊接电流大面积堆焊采用低电流短弧焊接；小缺陷采用大电流短弧焊接，从缺陷旁边5MM起弧往里焊，向前回5MM收弧。
2．3层间温度及处理焊接前用湿布盖住热影响区，焊缝长度不超过100MM，每焊完一层，必须马上用尖锤（气凿）敲击焊缝消除应力，冷却到150℃以下开始
下一层焊接。最后一层用平面锤打击。热影响区温度控制在300度以下。2．4 焊接顺序自下而上，从低到高，从外到里。防止夹渣缺陷，减小应力。
二、大面积焊接和机加工补焊标准
1．磨损面肉厚的10％以上或60*60MM面积以上，肉厚的20％以上或非磨损面60*60MM面积以上。
2. 大面积焊接时第一层, 用直流反接A307不锈钢焊条打底。
3．大面积堆焊和机加工补焊应做《焊接缺陷报告》。
三、电焊工资格
取得电焊工资格证书。
四、焊接验收标准
1．不得有夹渣、气孔、裂纹、咬边等焊接缺陷。
2. 清除焊渣、焊瘤。
3. 有必要时着色探伤检查。
4．由成品检验员进行验收。
五、冷补
经成品检验员同意不影响外观和使用的小缺陷部位可以冷补，磨损面禁止冷补，冷补后硬化24小时打磨。
六、处罚
出现用其它金属填充或弄虚作假的，每次扣电焊工100元。
不按规范操作和不按规定记录的每项扣10元。
本规范自2014年11月15日起执行
2014年11月3日星期一
高锰钢工艺 1．高锰钢有哪几种？其性能如何？ 锰含量约为11％～18％的钢称高锰钢。常用的铸造高锰钢ZMn13的化学成分为：Mn含量11％～14％，c含量1.0％～1.4％，Si含量0.3％～1.0％，P 含量<0.03％，S含量<0.05％。 高锰钢是一种耐磨钢，经过水韧处理的高锰钢可以得到较高的塑性和冲击韧性。所谓水韧处理，就是把钢加热到1000℃～1100℃，保温一段时间，使钢中的碳化物全部溶入奥氏体中，然后迅速冷却，使碳化物来不及从奥氏体中析出，从而保持了单一的均匀的奥氏体组织。经过水韧处理的高锰钢称为高锰奥氏 体钢。其力学性能为：σ b =980 MPa，σs=392 MPa，HB210，δ=80％，α k =2.94 MJ ／m2。 高锰钢具有很高的耐磨性，虽然它的硬度只有HB210，但它的屈服点σs 较低，只有σb的40％，因此具有较高的塑性和韧性。高锰钢在受到外来压力和冲击载荷时，会产生很大的塑性变形或严重的加工硬化现象，钢被剧烈强化，硬度显著提高，可达HB450～550，因此有了较高的耐磨性。 高锰钢可分为高碳高锰耐磨钢、中碳高锰无磁钢、低碳高锰不锈钢和高锰耐热钢。几种高锰钢的牌号和性能见表5-1。
2．高锰钢有哪些切削加工特点？ 高锰钢锰含量高达11％～18％，具有较高的塑性和韧性，在切削加工中有以下特点： (1)加工硬化严重：高锰钢在切削过程中，由于塑性变形大，奥氏体组织转变为细晶粒的马氏体组织，从而产生严重的硬化现象。加工前硬度一般为 HB200～220，加工后表面硬度可达HB450～550，硬化层深度0.1～0.3 mm，其硬化程度和深度要比45号钢高几倍。严重的加工硬化使切削力增大，加剧了刀具磨损，也容易造成刀具崩刃而损坏。 (2)切削温度高：由于切削功率大，产生的热量多，而高锰钢的导热系数比不锈钢还低，只有中碳钢的1/4，所以切削区温度很高。当切削速度Vc<50 m/min 时，高锰钢的切削温度比45号钢高200℃～250 ℃，因此，刀具磨损严重，耐用度降低。 (3)断屑困难：高锰钢的韧性是45号钢的8倍，切削时切屑不易拳曲和折断。 (4)尺寸精度不易控制：高锰钢的线膨胀系数与黄铜差不多，在高的切削温度下，局部产生热变形，尺寸精度不易控制。切削高锰钢时，应先进行粗加工，工件冷却后再进行精加工，以保证工件的尺寸精度。 3．怎样通过热处理改善高锰钢的切削性能？ 金属材料的切削性能主要取决于材料的力学、物理性能，如：强度、硬度、塑性、韧性、耐磨性及线膨胀系数等。通过热处理可以改变金属材料的力学、物理性能，从而改善其切削性能。改善高锰钢的切削性能可以通过高温回火来实现。将高锰钢加热至600℃～650℃，保温两小时后冷却，使高锰钢的奥氏体组织转变为索氏体组织，其加工硬化程度显著降低，加工性能明显改善。加工完成的零件在使用前应进行淬火处理，使其内部组织重新转变为单一的奥氏体组织。 4．切削高锰钢时怎样选择刀具材料？
.耐磨高锰钢铸件的铸态余热热处理 为缩短热处理周期，可利用铸态余热进行高锰钢水韧处理。其工艺为：铸件于ll00～1180。C时自铸型中取出，经除芯清砂后，铸件温度允许冷却到900～1000。C，然后装入加热到l050。1080。C的炉内保温3～5h后水冷。该处理工艺简化了热处理工艺，减少了铸件在型内的冷N啪3,但ue产操作上有一定难度。表11—18为不同热处理工艺的高锰钢试样的力学性能。 2．耐磨高锰钢铸件的沉淀强化热处理 耐瞎高锰钢沉淀强化热处理的目的，是在加入适量碳化物形成元素(如钼、钨、钒、钛、铌和铬)的基础上，通过热处理方法在高锰钢中得到一定数量和大小的弥散分布的碳化物第二相质点，强化奥氏体基体，提高高锰钢的抗磨性能。但这种热处理工艺较复杂，并使生产成本增加。 3．耐磨高锰钢铸件的固溶热处理——水韧处理耐磨高锰钢的铸态组织中有大量析出的碳化物，因而其韧度较低，使用中易断裂。 高锰钢铸件固溶热处理的主要目的，是消除铸态组织中晶内和晶界上的碳化物，得到单相奥氏体组织，提高高锰钢的强度和韧度，扩大其应用范围。 要消除其铸态组织的碳化物，须将钢加热至1040。C以上，并保温适当时间，使其碳化物完全固溶于单相奥氏体中，随后快速冷却得到奥氏体固溶体组织。这种固溶热处理又称为水韧处理。 (1)水韧处理的温度：水韧温度取决于高锰钢成分，通常为1050～1100。含碳量高或者合金含量高的高锰钢应取水韧温度的上限，如ZGMnl3钢和GXl20Mnl7钢。但过高的水韧温度会导致铸件表面严重脱碳，并促使高锰钢的晶粒迅速长大，影响高锰钢的使用性能。图ll-25为高锰钢在1100保温2h后铸件表面碳和锰元素的变化。 (2)加热速率：高锰钢比一般碳钢的导热性差，高锰钢铸件在加热时应力较大而易开裂，因此其加热速率应根据铸件的壁厚和形状而定。一般薄壁简单铸件可采用较快速率加热；厚壁铸件则宜缓慢加热。为减少铸件在加热过程中变形或开裂，生产上常采用预先在650左右保温，使厚壁铸件内外温差减小，炉内温度均匀，之后再快速升到水韧温度的处理工艺。图ll—26为典型高锰钢件的热处理工艺规范。 (3)保温时间：保温时间主要取决于铸件壁厚，以确保铸态组织中的碳化物完全溶解和奥氏体的均匀化。通常保温时间可按铸件壁厚25mm保温lh计算。图ll—27为保温时间对高锰钢表面脱碳层深度的影响。 (4)冷却：冷却过程对铸件的性能指标及组织状态有很大的影响。 水韧处理时铸件入水前的温度在950必上，以免碳化物重新析出。为此，铸件从出炉到A水时间不应超过30s；水温保持在30度以下．淬火后最高水温不超过60度。水温较高时高锰钢的力学性能显著下降。水韧处理时水量须达到铸件和吊栏重量的8倍以上，若用非循环水需定期增加水量．暑好使用水质干净的循环水或采用压缩空气搅动池水。用吊篮吊淬时，可采用摆动吊篮的方式加速铸件的冷却。 高锰钢水韧处理多用台车式．热处理炉。铸件人水常用自动倾翻或吊篮吊淬方式。前者对大件及形状复杂的薄壁件易引起变形，淬火后铸件从水池中取出也较为困难；后者淬火后取出铸件方便，但吊篮消耗大。 4．耐磨中铬钢铸件的热处理耐磨中铬钢铸件热处理的目的，是得到高强韧性和高硬度的马氏体基体组织，以提高钢的强度、韧度及耐磨性。
铸件检查验收标准 文件编号：07-NB-JS-03-2011版本：A 生效日期：2011-4-28 受控印章：
1. 主题内容与适用范围 本标准规定了冷冲模实型铸造铸件检查验收技术要求及检查程序，本标准适用于一汽模具制造有限公司实型铸造铸件的检查验收。 2. 外观质量要求 2.1 铸件形状位置准确，棱线清楚。 2.2 铸件表面光洁、无粘砂、无冷隔、无气孔、无针眼、无皱皮、无裂纹。2.3 非加工面无明显坑痕、无鼓包。坑深大于1mm小于5mm、面积大于10 mm2的用树脂修补，坑深大于5mm、面积大于20 mm2的应焊补。 2.4 加工面上的坑痕大于加工余量的1/2的、面积大于10 mm2的应焊补。 2.5 起重臂、起重耳和接触钢丝绳部位，全部做出光滑圆角。 3. 铸件材料成分及性能指标验收：参见铸件标准。 4.不良品类型 4.1 废品：铸造厂家重新铸造。 有下列问题之一的为废品： 形、台、肩等漏铸且无法修补的。 在铸件外表面或加工表面严重粘砂、夹砂、包砂、无法清理，影响加工的。 窥视孔，装配安装部位严重包砂、无法清理的。 铸件出现严重冷隔、裂纹、浇注不足、缩松、严重影响强度的。 铸件材料牌号不对或成分不合格，降低性能的。 有硬质点，无法进行机械加工的。 其它无法挽救的铸造缺陷。 4.2返修品：由铸造厂家派人对铸件进行修补。 没经抛丸处理和退火处理的。
2）涨箱等增加机加工工作量的。 3）起重臂孔径小或不同心、起吊、翻转螺纹孔不能正常使用的。 4.3 回用品：模具制造厂家对铸件进行修补后使用，并向铸造厂家提出索赔要求。 1)形、台、肩等漏铸但可修补的。 有粘砂、夹砂、包砂，但能清除的。 出现轻度冷隔、裂纹、浇注不足、缩松，经修补后不影响强度的。 形状尺寸错误，经修补后不影响强度的。 浇冒口处不光顺，有凸凹痕的。 起重臂、起重耳和接触钢丝绳部位不光滑，无圆角过渡的。 没做出内外倒角的。 加工余量超出最大极限（铸件变形、涨箱等），增加机加工工作量的。 非加工部位尺寸超过允差，但不影响强度和使用性能的。 标记不全的。 铸件表面不光洁、铸件棱线不清，影响冲模美观的。 5.检查验收程序 5.1按标准逐项检查，填入检查验收单。 5.2质检员检查铸件外观质量。 5.3铸件材料成分验收（每批） 5.4铸件尺寸偏差： 1）测量底面筋板厚度，检测上下底板底面余量。 2）底面龙门铣加工后ATOS检测上下底板、压料板、顶出器等大型铸件的余量。3）斜楔、滑块、镶块等尺寸、余量问题由机加工人员确认并通知质检员。 5.5 ATOS进行铸件检测流程简述：
铸钢铸铁铸铝件缺陷焊补 铸件上的某些缺陷，如气孔、夹渣、夹砂、裂纹、冷隔、渗漏等，如果超过有关标准、验收文件或订货协议中所允许的范围，可以按其规定进行修复。经修复、检验，确认合格的铸件，不应列入废品。 焊补法应用最广，最可靠；渗补法经济而有效；其它修复方法还有熔补、环氧树脂粘补、塞补、腻补、金属喷镀、冷焊机修补等。 1.1铸钢件的焊补 焊补是铸钢件的基本生产工序之一。铸钢件上的铸造缺陷几乎都可以用焊补法修复。电弧焊被广泛采用。 （1）铸钢的焊接性铸钢的含碳量对焊接性影响极大，合金元素的影响亦相当复杂。碳钢或低合金钢的焊接性通常用碳当量CE估计，近似计算公式颇多，大同小异，常用公式如下： 碳当量CE＜0.4%，焊接性良好；碳当量愈高，焊接性愈差。 常见合金元素对钢焊接性的影响，其见表28。 （2）焊补要点为了保证焊补品质（质量），应认真清理缺陷处的粘砂、氧化皮、夹杂物等；开出坡口；并根据钢的焊接性做好焊前预热和焊后热处理。
注：V 和Ti 在其正常含量范围内对焊接性的影响可不考虑，Si 含量在1.0%以下无明显影响。①形状简单的中小件可不预热。 1.2铸铁件的焊补 铸铁件上的气孔、砂眼、夹渣、裂纹、渗漏等缺陷，若不超过焊补的允许范围，可以进焊补修复。但是，铸铁的焊接性能差，焊后常用气孔、变形，易断裂，难加工，因此焊补铸铁时，应非常慎重。 （1）焊补方法铸铁的焊补方法通常按工件的预热温度分类：焊前不预热或仅预热到250℃以下，称为冷焊；焊前预热到250～450℃，称为半热焊；焊前预热到500～700℃，称为热焊。还有一种采用高频电火花放电修复，称为冷焊。冷焊机主要适用于修复铸铁、铸钢、铸铝件的细小缺陷修复，低热电火花堆焊补焊，具有不变形、不开裂、可进行机加工、结合强度高的特点。 铸铁常用焊补方法的特点及适用范围见表30。 .4 铬钢Cr＜1.0，C＜0.2 良不需不需Cr1.5～1.6，C＜0.3可 150～200℃①最好退火 镍钢Ni＜2.0，C＜0.2良不需不需 Ni2.0～3.0，C0.15～0.30 可100～150①最好退火Ni＞3.0，C0.3～0.4尚可150～300应进行 钼钢Mo0.4～0.6，C＜0.25可100①最好退火 Mo0.4～0.6，C0.25～0.35 可100～150①最好退火 铜钢Cu＜2.0，C＜0.2良不需不需
影响高锰钢力学性能的几个因素 【摘要】论述了影响高锰钢力学性能的因素有碳化物、夹杂物、化学成分、晶粒度。经实践摸索，我们认为碳化物、夹杂物是影响高锰钢力学性能的主要因素，在检验过程中应严格控制。根据我厂实际情况，对成分控制比较严格，一般都能达到成分要求，所以对性能影响也不会太大。当不存在穿晶现象时，晶粒度对高锰钢的力学性能影响较小，在检验过程中可做为一般检验项目。 高锰钢是历史最悠久，也是世界各国通用的一种抗磨钢。这种钢适用于在重力冲击或挤压的工作条件下经受摩擦的零件，这种奥氏体钢具有加工硬化性质，在冲击或重力挤压下，其表层发生加工硬化现象，硬度比原来大幅提高，可达到450～550HBW，而冲击韧度相应有所降低。这种具有高硬度的表层使铸件具有良好的抗磨性，至于铸件的内部则由于没有受到加工硬化，仍旧保持其原有的硬度和良好的韧性。当铸件的工作表面被磨掉一层后，显露出来的新的一层又被加工硬化，而同样获得了高的硬度，由于表层具有高硬度而内部具有良好的韧性这两方面很好的结合，所以铁路道岔中高锰钢辙叉铸件就是利用这一特性制造的。为了保证高锰钢的这种力学性能，必须严格检查其关键项点，使产品保质保量，避免生产过程中出现废品。 一、高锰钢的铸态组织 含Mn=11％～14％、C=0.9％～1.4％的钢，在900℃以上时，具有单一奥氏体组织，当温度降低到约900℃以下时将有碳化物Fe3C析出，
当温度继续下降至620℃左右时，开始共析转化，并一直持续到约300℃时终了，在这样平衡条件下得到的金相组织为铁素体和碳化物。但在铸造条件下，高锰钢结晶过程中的冷却速度大于平衡条件，因此组织转变不能按平衡条件进行，而是共析转化来不及发生，得到的金相组织是由奥氏体和碳化物组成的。 二、对影响高锰钢力学性能的因素探讨 1.碳化物对高锰钢性能的影响：无论是构成网状的析出碳化物还是未熔碳化物，对高锰钢力学性能的影响非常大，使其冲击值及抗拉强度大大降低，远远低于标准规定的数值，Rm≥750MPa，ak≥147j/cm2，所以，碳化物会严重影响高锰钢的力学性能，在检查时应严格控制。 2.非金属夹杂物对高锰钢性能的影响：碳化物不仅影响高锰钢的力学性能，非金属夹杂物的含量对钢的性能也有显著影响。高锰钢由于含大量的锰，因而在钢液中会产生大量的氧化锰(MnO)，由于氧化锰在钢液中的溶解度很大，而在固态钢中的溶解度极小，因此在钢液凝固时，大量的氧化锰以非金属夹杂物的形式析出在钢的晶界上，降低钢的冲击韧度，并使铸件的热裂纹倾向增大。因为在冶炼高锰钢时，要求钢液脱氧良好，尽量降低钢液中氧化锰的含量。另外，由于非金属夹杂物的强度和塑性都很低，它们在钢液中的作用有如空洞或裂纹一样，割裂钢的本体，降低钢的性能。非金属夹杂物越多，对钢的本体割裂作用越大，显著降低钢的性能，且随着钢中夹杂物数量的增多，钢的性能大幅降低。
高锰钢与超高锰钢铸件生产技术要点在高能量冲击的工作条件下，高锰钢与超高锰钢铸件的应用范围是广阔的。许多铸造厂，对生产此类钢种铸件缺乏必要的认识。现对具体操作做简要的说明，供生产者参考。 1化学成分 高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是％－％。受冲击大，碳含量低。锰含量在％－％之间，一般不应低于13％。超高锰钢尚无国标，但锰含量应大于18％。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于％为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于％。铬是提高抗磨性的，一般在％左右。 2炉料 入炉材料是由化学成分决定的。主要炉料是优质碳素钢（或钢锭）、高碳锰铁、中碳锰铁、高碳铬铁及高锰钢回炉料。这里特别提醒的是有人认为只要化学成分合适，就可以多用回炉料。这个认识是有害的。某些厂之所以产品质量不佳，皆出于此。不仅高锰钢、超高锰钢，凡是金属铸件，绝不可以过多的使用回炉料，回炉料不应超过25％。那么，回炉料过剩该如何只要把废品降到最低，回炉料就不会过剩。3熔炼 这里着重讲加料顺序，无论用中频炉，还是电弧炉熔炼，总是先熔炼碳素钢，而各类锰铁和其他贵重合金材料，要分多次，每次少量入炉，贵重元素在最后加入，以减少烧损。料块应尽量小些，以50－80mm
为宜。熔清后，炉温达到1580－1600℃时，要脱氧、脱氢、脱氮，可用铝丝，也可用Si-Ca合金或SiC等材料。将脱氧剂一定压到炉内深处。金属液面此时用覆盖剂盖严，隔断外界空气。还要镇静一段时间，使氧化物、夹杂物有充足时间上浮。然而，不少企业，只将铝丝甚至铝屑，撒在金属液面上，又不加覆盖，岂不白白浪费！在此期间，及时用中碳锰铁来调整锰与碳的含量。 钢液出炉前，将浇包烘烤到400℃以上是十分必要的。在出炉期间用V-Fe、Ti-Fe、稀土等多种微量元素做变质处理，是使一次结晶细化的必要手段，它对产品性能影响是至关重要的。 4炉料与造型材料 要延长炉龄，当分清钢种与炉衬的属性。锰钢属碱性，炉衬当然选用镁质材料。捣打炉衬要轮番周而复始换位操作。添加炉衬材料不可过厚，每次80毫米左右为宜，捣毕要低温长时间烘烤。如提高生产效率，笔者建议采用成型坩埚（沈阳力得厂和恒丰厂均有成品出售），从拆炉到装成，不用1小时，即可投入生产，同时成型坩埚对防穿炉大有裨益。当然，炉龄的长短与操作者大有关系。不少操作者像掷铅球的运动员一样，把炉料从三四米之外投入炉内，既不安全又伤炉龄，应将炉料置于炉口旁预热，然后用夹子慢慢地将炉料顺炉壁放入。 造型材料和涂料也应与金属液属性相一致，或者用中性材料（如铬铁矿砂、棕刚玉等）。若想获得一次结晶细化的基体，采用蓄热量大的铬铁矿砂是正确的，尤其是消失模生产厂，用它将克服散热慢的缺点。5铸造工艺设计
高锰钢检测项目和标准 高猛钢是一种合金钢，锰含量在10%以上。高锰钢是应用在重工业上的防磨钢材，主要应用在采石、采矿、挖掘、煤炭工业、铸造和钢铁行业等。 上海世通检测有多年检测行业经验，可以为企业提供高锰钢检测，出具检测报告。本文将会为您简单介绍如何办理高锰钢检测，如果您有疑问可以联系我们进行咨询。 高锰钢检测范围： 铸造用高锰钢，高锰钢弹簧，高锰钢刀，高锰钢焊条，高锰钢丝，高锰钢烧水壶，高锰钢管，高锰钢履带，高锰钢板等。 高锰钢检测项目： 初始硬度，金相检测，无损检测，性能检测，成分检测，密度，锰含量检测等。 高锰钢检测参考标准： ASTM E2209-2013用原子发射光谱法分析高锰钢的试验方法 GB/T 13925-2010铸造高锰钢金相 GB/T 37400.6-2019重型机械通用技术条件第6部分：铸钢件 GB/T 37400.7-2019重型机械通用技术条件第7部分：铸钢件补焊 JB/T 5940-2018工程机械高锰钢铸件通用技术条件 JB/T 6404-2017大型高锰钢铸件技术条件 JC/T 401.1-2011建材机械用铸钢件第1部分：高锰钢铸件技术条件 JC/T 401.3-2013建材机械用铸钢件第3部分：缺陷处理规定 JIS G5131-2008高锰钢铸件 KS D4104-1995高锰钢铸钢品 高锰钢检测需要提交的资料： 1、申请表：公司名称、地址、商标、营业执照； 2、产品信息：名称、型号、说明书等； 3、样品等。 高锰钢检测办理流程： 1、项目申请——向检测机构监管递检测申请。 2、资料准备——根据检测要求，企业准备好相关的文件。 3、产品测试——企业将待测样品寄到实验室进行测试。 4、编制报告——认证工程师根据合格的检测数据，编写报告。 5、递交审核——工程师将完整的报告进行审核。 6、签发报告——报告审核无误后，出具报告。
锰 锰最重要的用途就是制造合金----锰钢 锰钢的脾气十分古怪而有趣：如果在钢中加入2.5—3.5％的锰，那么所制得的低锰钢简直脆得象玻璃一样，一敲就碎。然而，如果加入13％以上的锰，制成高锰钢，那么就变得既坚硬又富有韧性。高锰钢加热到淡橙色时，变得十分柔软，很易进行各种加工。另外，它没有磁性，不会被磁铁所吸引。现在，人们大量用锰钢制造钢磨、滚珠轴承、推土机与掘土机的铲斗等经常受磨的构件，以及铁锰锰轨、桥梁等。 高锰钢 高锰钢(high manganese steel)是指含锰量在10％以上的合金钢。高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。随冲击载荷的不同，表面硬化层深度可达10～20mm。高硬度的硬化层可以抵抗冲击磨料磨损。高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。高锰钢极易加工硬化，因而很难加工，绝大多数是铸件，极少量用锻压方法加工。高锰钢的铸造性能较好。钢的熔点低(约为14()()℃)，钢的液、固相线温度间隔较小，(约为50℃)，钢的导热性低，因此钢水流动性好，易于浇注成型。高锰钢的线膨胀系数为纯铁的1．5倍，为碳素钢的2倍，故铸造时体积收缩和线收缩率均较大，容易出现应力和裂纹。为提高高锰钢的性能进行过很多合金化、微合金化、碳锰含量调整和沉淀强化处理等方面的研究，并在生产实践中得到应用。介稳奥氏体锰钢的出现则可较局gao大幅度降低钢中碳、锰含量并使钢的形变强化速度提高，可适用于高和中低冲击载荷的工况条件，这是高锰钢的新发展。 高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是0.75％－1.45％。受冲击大，碳含量低。锰含量在11.0％－14.0％之间，一般不应低于13％。超高锰钢尚无国标，但锰含量应大于18％。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于0.5％为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于0.07％。铬是提高抗磨性的，一般在2.0％左右。 无磁钢 这类钢含锰大于17％，碳含量一般均在1.0％以下，常在电机工业中用于制作护环等。这类钢的密度为7.87～7.98g／cm3。由于碳、锰含量均高，钢的导热能力差。导热系数为12.979W／(m?℃)，约为碳素钢的1／3。由于钢是奥氏体组织，无磁性，其磁导率μ为1．003～1．03(H/m)。 Mn13奥氏体高锰钢是碳含量为0.9%～1.3%、锰含量为11%～14%的高合金钢。奥氏体高锰钢经过热处理后，具有很高的韧性，是一种非常强韧的非磁性合金，在冲击载荷作用下，表面
经验交流 《铸造技术》12/2005 图2 采用覆盖剂保护熔炼浇注的镁合金试样 Fig.2 Magnesium alloy specimen with covering agent protecting during melting 图3 试样的SEM 断口形貌 Fig.3 Fractography of the specimen 平面应变条件下做低能量撕裂的断口,说明材料有较好的塑性。在该合金试样的断口上未发现明显的气缩孔,说明该合金试样较为致密。浇注成功与新模具的浇注方式,补缩与渣流冒口有关。3 室温力学性能 加入Sr 和稀土元素Y 和Nd 后,AM60B 镁合金的屈服强度和抗拉强度均得到改善,屈服强度达到了82.92M Pa ,比AM60B 镁合金提高了32%,断裂强度 为211.20M Pa ,比AM60B 镁合金提高了24%。4 结论 (1)采用覆盖剂保护熔炼,制备了较为致密、合格 的AM60B 及AM60B +(Sr ,Y ,Nd )合金试样。 (2)加入元素Sr 和稀土元素Y 、Nd 后,AM60B 镁合金的屈服强度和抗拉强度均得到改善,试样具有较好的塑性。 参考文献 [1] B.L.M ordike ,T Ebert.Magnesium Properties 2Applications 2 Potential[J ].Mater.Sci.Eng.,2001,(302):37245.[2] 王渠东,曾小勤,吕宜振,等.高温铸造镁合金的研究与应 用[J ].材料导报,2000(3):21223. [3] A Luo.Recent Magnesium Alloy Development for Autom otive Powertrain Applications [J ].Materials Science Forum ,2003(4192422):57266. [4] Y.G okan ,A.Suzuki ,S.Nozawa ,et al.Development of Heat Resistant Mg 2Zn 2Al 2Ca 2RE Diecasting Alloys [J ].Materials Science Forum ,2003(4192422):4512456.[5] 余 琨,黎文献,李松瑞,等.含稀土镁合金研究与开发 [J ].特种铸造及有色合金,2001(1):41243.收稿日期:2005205220; 修订日期:2005210224 作者简介:袁建路(19672 ),河北石家庄人,副教授.研究方向:金属成形工艺的研究. 高锰钢与超高锰钢铸件生产技术要点 李德臣 (沈阳新科龙铸造材料厂,辽宁沈阳110021) Mai n Poi nt s f or Hi g h S t e el a n d S up e r Ma n ga ne s e s S t e el of Pr o d uc ti v e Te c h ni q ue LI De 2chen (Shengyang X inK eLong Foundry Materials Works ,Shenyang 110021,China )中图分类号:T G269 文献标识码:B 文章编号:100028365(2005)1221168202 在高能量冲击的工作条件下,高锰钢与超级高锰钢铸件的应用范围是广阔的。许多铸造厂,对生产此类钢种铸件缺乏必要的认识。现对具体操作做简要的说明,供生产者参考。1 化学成分 高锰钢按照国家标准分为5个牌号(见G BS T568021998),主要区别是碳的含量,其范围是0.75% ～1.45%。受冲击大者,碳量低。锰含量在11.0%～14.0%之间,一般不应低于13%。超高锰钢尚无国 标,但锰含量应大于18%。硅含量的高低,对冲击韧度影响较大,故应取下限,以不大于0.5%为宜。低磷低硫是最基本的要求,由于高的锰含量自然起到脱硫 ? 8611?
本技术标准根据国标GB/T 1173，作为验收砂型铝合金铸件之用。 一．铸件分类： 1、铸件按照工作条件和用途分为三类： 第Ⅰ类:承受大载荷，工作条件复杂，用于关键部位、铸件损坏将危及整机安全运行的重要铸件。 第Ⅱ类:承受中等载荷，用于重要部位，铸件损坏将影响部件的正常工作，造成事故的铸件。 第Ⅲ类:承受低载荷，用于一般部位的铸件。 二．技术要求和检验： 1.化学成分 1）合金的化学成分应符合GB/T 1173的规定。 2）对于铸件的化学成分，供应商必须进行检测并出具相关报告。 2.力学性能 1）单铸件或附铸试样的力学性能应符合GB/T 1173的要求。 2）从铸件上切取试样检验力学性能，三根试样的抗拉强度和伸长率的平均值，分别不低于GB/T 1173规定值的70%和50%。 3）铸件硬度检验按GB/T 231.1进行，硬度不合格的铸件允许进行重复热处理，随后再检验硬度，第三次热处理后仍不合格时铸件予以报废。 4）铸件尺寸和几何形状应符合图纸规定，铸件尺寸公差及加工余量应符合GB/T6414。 三．表面质量： 1.铸件表面粗糙度应符合GB6060.1铸造表面粗糙度比较样块的规定。 2.铸件需抛光加工的表面按GB6060.4的规定执行。 3.铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行。 4.铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷。 5.铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷。 6.铸件的浇口,飞边,溢流口,隔皮等应清理干净,但允许留有痕迹。 7.螺纹孔内起始旋入四个牙距之内不允许有缺陷。 8.在不影响铸件使用的条件下,当征得需方同意,供方可以对铸件进行浸渗和修补(如焊补,变形校整等)处理，经修补处理后的压铸件应做相应的质量检验。 9.铸件内表面表面粗糙度为：25um。 10.铸件非加工表面及加工后表面，允许有： 1）在非加工表面上，单个孔洞的最大直径不大于3mm，深度不超过壁厚的1/3。在安装边上不超过壁厚的1/4，且不大于1.5mm。在上述缺陷的同一截面的反面不得有类似缺陷。成组孔洞，最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。 2)在加工表面上，不得有任何铸造缺陷。
铸件常见缺陷和处理Last revision on 21 December 2020
铸件常见缺陷、修补及检验 一、常见缺陷 1.缺陷的分类 铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成 份及组织和性能不合格五大类。(注：主要介绍铸钢件容易造成裂纹的缺陷)孔眼类缺陷 孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。 1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。 铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色 为白色或带一层旧暗色。(如照片) 气孔 照片1 产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸 气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇 铸时卷入气体、铸型或泥芯透气性差等。 1.1.2缩孔 缩孔别名缩眼，由收缩造成的孔洞。 缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。
产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。浇注温度过高浇注速度过快等。 1.1.3缩松 缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。 缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。(如照片2) 缩松 照片2 产生的原因同以上缩孔。 1.1.4渣眼
渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。 渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。(如照片3) 渣眼 照片3 产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。 1.1.5砂眼 砂眼是夹着砂子的砂眼。 砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。 产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。 1.1.6铁豆 铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。
ＺＧＭｎ13高锰钢的切削加工特点 高锰钢的种类锰含量在11%～18%的钢称高锰钢。高锰钢分为高碳高锰耐磨钢、中碳高锰无磁钢、低碳高锰不锈钢及高锰耐热钢。ＺＧＭｎ13是一种高锰钢,因其在承受外来的强大压力或冲击产生变形硬化后,显示出极高的耐磨性能而广泛应用于工程机械和矿山机械中。同时,它也是一种典型的难加工材料,其切削加工性能在高锰钢中很具有代表性。1 2高锰钢的性能( 1)高锰钢是一种耐磨钢,经过水韧处理的高锰钢可以得到较高的塑性和冲击韧性。( 2 )高锰钢具有很高的耐磨性。2ＺＧＭｎ13高锰钢的切削加工特点( 1)加工硬化严重。( 2 )切削温度高。( 3)切削力大。( 4 )断屑困难。( 5 )尺寸精度不易控制。3切削高锰钢的合理方法3 1通过热处理改善高锰钢的切削性能改善高锰钢的切削性能可以通过高温回火来实现。将高锰钢加热60 0～65 0℃,保温2ｈ后冷却,使高锰钢的奥氏体组织转变为索氏体组织,其加工硬化程度显著降低,加工性能明显改善。加工完成的零件在使用前应进行淬火处理,使其内部组织重新转变为单一的奥氏体组织。3 2合理选择刀具材料( 1)采用硬质合金刀片常用牌号有:ＹＧ8、ＹＧ6Ａ、ＹＧ6Ｘ、ＹＧ8Ｎ、ＹＷ1、ＹＷ2Ａ、ＹＷ3、ＹＣ4 5、767、798、813等。虽然ＹＧ类硬质合金较为常用,但其不适于高速切削。因为高速切削钢料时,切削时的高温将使刀具前刀面上形成强烈的月牙洼磨损,并加速后刀面磨损,刀具耐用度降低。在切削速度较高且切削过程较平稳的情况下可考虑选用ＹＴ类硬质合金。ＹＧ类硬质合金中添加适量的ＴａＣ或ＮｂＣ(一般为0 5 %～3% ) ,可提高其硬度和耐磨性而不降低其韧性。随着硬质合金中含钴量的增加,这些优点更为显著。因此,以ＴａＣ和ＮｂＣ为添加剂的

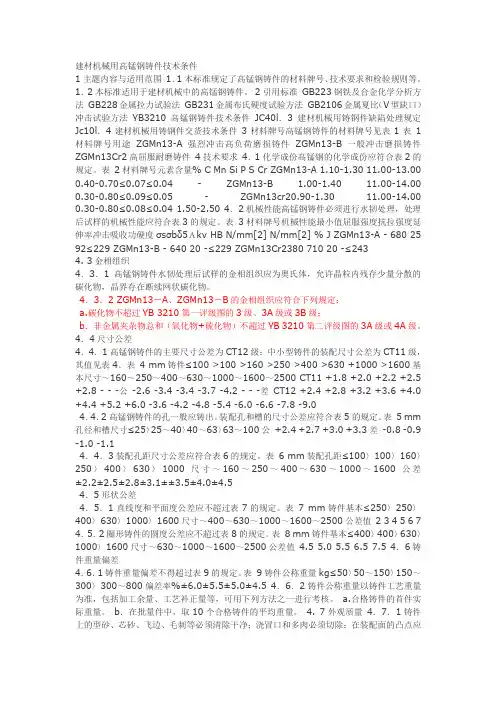

建材机械用高锰钢铸件技术条件 1主题内容与适用范围1．1本标准规定了高锰钢铸件的材料牌号、技术要求和检验规则等。1．2本标准适用于建材机械中的高锰钢铸件。2引用标准GB223钢铁及合金化学分析方法GB228金属拉力试验法GB231金属布氏硬度试验方法GB2106金属夏比（V型缺口）冲击试验方法YB3210高锰钢铸件技术条件JC40l．3建材机械用铸钢件缺陷处理规定Jc10l．4建材机械用铸钢件交货技术条件3材料牌号高锰钢铸件的材料牌号见表1表1材料牌号用途ZGMn13-A强烈冲击高负荷磨损铸件ZGMn13-B一般冲击磨损铸件ZGMn13Cr2高屈服耐磨铸件4技术要求4．1化学成份高锰钢的化学成份应符合表2的规定。表2材料牌号元素含量% C Mn Si P S Cr ZGMn13-A 1.10-1.30 11.00-13.00 0.40-0.70≤0.07≤0.04 - ZGMn13-B 1.00-1.40 11.00-14.00 0.30-0.80≤0.09≤0.05 - ZGMn13cr20.90-1.30 11.00-14.00 0.30-0.80≤0.08≤0.04 1.50-2.50 4．2机械性能高锰钢铸件必须进行水韧处理，处理后试样的机械性能应符合表3的规定。表3材料牌号机械性能最小值屈服强度抗拉强度延伸率冲击吸收功硬度σsσbδ5Ａkv HB N/mm[2] N/mm[2] % J ZGMn13-A - 680 25 92≤229 ZGMn13-B - 640 20 -≤229 ZGMn13Cr2380 710 20 -≤243 4. 3金相组织 4．3．1高锰钢铸件水韧处理后试样的金相组织应为奥氏体，允许晶粒内残存少量分散的碳化物，晶界存在断续网状碳化物。 4．3．2 ZGMn13－A、ZGMn13－B的金相组织应符合下列规定： a.碳化物不超过YB 3210第一评级图的3级、3A级或3B级； b．非金属夹杂物总和（氧化物+硫化物）不超过YB 3210第二评级图的3A级或4A级。4．4尺寸公差 4．4．1高锰钢铸件的主要尺寸公差为CT12级；中小型铸件的装配尺寸公差为CT11级，其值见表4。表4 mm铸件≤100 >100 >160 >250 >400 >630 +1000 >1600基本尺寸～160～250～400～630～1000～1600～2500 CT11 +1.8 +2.0 +2.2 +2.5 +2.8 - - -公-2.6 -3.4 -3.4 -3.7 -4.2 - - -差CT12 +2.4 +2.8 +3.2 +3.6 +4.0 +4.4 +5.2 +6.0 -3.6 -4.2 -4.8 -5.4 -6.0 -6.6 -7.8 -9.0 4．4．2高锰钢铸件的孔一般应铸出。装配孔和槽的尺寸公差应符合表5的规定。表5 mm 孔径和槽尺寸≤25〉25～40〉40～63〉63～100公+2.4 +2.7 +3.0 +3.3差-0.8 -0.9 -1.0 -1.1 4．4．3装配孔距尺寸公差应符合表6的规定。表6 mm装配孔距≤100〉100〉160〉250〉400〉630〉1000尺寸～160～250～400～630～1000～1600公差±2.2±2.5±2.8±3.1±±3.5±4.0±4.5 4．5形状公差 4．5．1直线度和平面度公差应不超过表7的规定。表7 mm铸件基本≤250〉250〉400〉630〉1000〉1600尺寸～400～630～1000～1600～2500公差值2 3 4 5 6 7 4．5．2圈形铸件的圆度公差应不超过表8的规定。表8 mm铸件基本≤400〉400〉630〉1000〉1600尺寸～630～1000～1600～2500公差值4.5 5.0 5.5 6.5 7.5 4．6铸件重量偏差 4．6．1铸件重量偏差不得超过表9的规定。表9铸件公称重量kg≤50〉50～150〉150～300〉300～800偏差率%±6.0±5.5±5.0±4.5 4．6．2铸件公称重量以铸件工艺重量为准，包括加工余量、工艺补正量等，可用下列方法之一进行考核。a.合格铸件的首件实际重量。b．在批量件中，取10个合格铸件的平均重量。4. 7外观质量4．7．1铸件上的型砂、芯砂、飞边、毛刺等必须清除干净；浇冒口和多肉必须切除；在装配面的凸点应
