供配电线路消防设计应注意问题

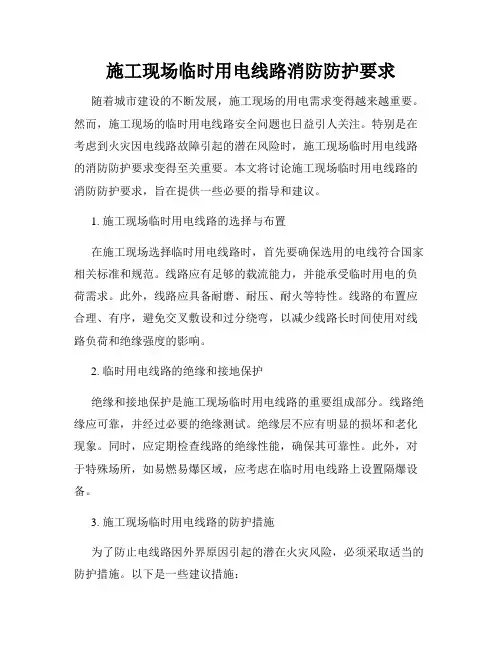

施工现场临时用电线路消防防护要求随着城市建设的不断发展，施工现场的用电需求变得越来越重要。

然而，施工现场的临时用电线路安全问题也日益引人关注。

特别是在考虑到火灾因电线路故障引起的潜在风险时，施工现场临时用电线路的消防防护要求变得至关重要。

本文将讨论施工现场临时用电线路的消防防护要求，旨在提供一些必要的指导和建议。

1. 施工现场临时用电线路的选择与布置在施工现场选择临时用电线路时，首先要确保选用的电线符合国家相关标准和规范。

线路应有足够的载流能力，并能承受临时用电的负荷需求。

此外，线路应具备耐磨、耐压、耐火等特性。

线路的布置应合理、有序，避免交叉敷设和过分绕弯，以减少线路长时间使用对线路负荷和绝缘强度的影响。

2. 临时用电线路的绝缘和接地保护绝缘和接地保护是施工现场临时用电线路的重要组成部分。

线路绝缘应可靠，并经过必要的绝缘测试。

绝缘层不应有明显的损坏和老化现象。

同时，应定期检查线路的绝缘性能，确保其可靠性。

此外，对于特殊场所，如易燃易爆区域，应考虑在临时用电线路上设置隔爆设备。

3. 施工现场临时用电线路的防护措施为了防止电线路因外界原因引起的潜在火灾风险，必须采取适当的防护措施。

以下是一些建议措施：3.1 安全距离设置：用电线路与易燃、易爆物品之间应保持足够的安全距离。

根据消防规范，不同电压等级的用电线路与易燃、易爆物品之间的安全距离是有明确规定的。

3.2 防护管道：对于沿墙走向的电线路，应安装有防护管道。

防护管道应由耐火材料制成，并保持与墙面的贴合度，以减少火灾蔓延。

3.3 温度控制：用电线路的温度应在允许范围内，不得超过导线额定温度。

如果线路过热，应及时采取措施进行检修或更换。

此外，对于设备容易过热的场所，应增加散热设施。

3.4 接头防护：施工现场临时用电线路的接头应避免在暴露于外部环境的情况下，防止接头受潮、受热或遭受机械破坏。

4. 定期检测和维护为确保施工现场临时用电线路的安全可靠运行，应定期进行检测和维护。

建筑电气设计中的消防配电设计要点分析发布时间：2022-03-31T09:23:13.656Z 来源：《建筑实践》2021年第32期作者：姜纪元[导读] 消防设备的配电设计应以安全、可靠为基本前提，进一步考虑电源的持续时间，应有效简化配电系统的接线，降低作业难度，减少在接线方面的成本投入姜纪元黑龙江龙煤矿业工程设计研究院有限公司黑龙江佳木斯 154002摘要：消防设备的配电设计应以安全、可靠为基本前提，进一步考虑电源的持续时间，应有效简化配电系统的接线，降低作业难度，减少在接线方面的成本投入。

关键词：建筑电气；消防配电；设计1 消防配电方式的选择消防配电模式主要有两种，分别是放射型、树干型，为了直观对比两种消防配电模式的应用特点，以办公楼的低压配电干线系统为例展开分析。

1.1 放射式在配电系统设计中应用放射模式，电气设备的配电线路具有灵活性与可靠性（独立敷设），某处发生短路故障时，其他电源输出线路的供电仍能维持稳定。

但低压配电柜引出的配电连接线路较多，需配套大量开关。

《民用建筑电气设计标准》（GB 51348—2019）指出，电源容量大以及重要电负荷均应以放射式并从低压电源配电室引出配电。

为了确保突发火灾事故时建筑内的消防设备仍可发挥灭火功能，消防泵、消防电梯在内的各类重要消防电气装置均应优先应用放射式配电的方法，保证各装置具有足够的独立性与稳定性。

1.2 树干式与放射式相比，树干式的干线数量较少，但线路故障会对整体造成不良影响。

在消防电气设备方面，根据《供配电系统设计规范》（GB 50052—2016）可知，建筑内消防应急用电设备负荷为一级且由交流电电源供电时，宜采取双电源的模式，即主电源及其他应急电源两部分协同供电，此时的供电方式可以选择放射式或树干式。

建筑物负荷不是一类且消防电力负荷为一级时，采用安装在灯上的蓄电池和集中电池组，应使用树干模式供电。

基于前述相关分析，将树干式应用于该项目的应急照明电源系统设计中。

消防供电及其配电线路要求向消防用电设备供给电能的独立电源叫消防电源。

现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。

这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。

消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全靠。

不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足靠的电能，确保消防设备正常运转、发挥应有的作用。

消防电源及其配电线路是现代建筑安全保障设施的重要组成部分，常言道：大楼消防电源在先。

楼宇的消防供电安全包括三个方面：一是要在多种不利情况下都能为消防电气设备提供充足的电能；二是要防止因供电线路或设备故障（包括雷击）引起火灾、或火灾发生后通过消防供电线路蔓延扩大；三是要求交流强电设备和供电线路不能对消防弱电系统构成干扰。

现行GB500521995供配电系统设计规范（以下简称供配电规范）、GB500162006建筑设计防火规范？（以下简称建规）以及其它相关防火规范对消防电源及其配电线路都作了相应规定和要求。

所以在消防电源及其配电线路设计中，必须认真考虑以最靠、合理、经济的方案满足消防供电要求。

2消防负荷的等级划分现行供配电规范根据其用电场所的重要性和中断供电在政治、经济上造成的损失或影响程度，将电力负荷等级划分为以下四级。

1.中断供电将造成人身伤亡时2.中断供电将在政治、经济上造成重大损失时，例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等3.中断供电将影响有重大政治、经济意义的用电单位的正常工作，例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷1.中断供电将在政治、经济上造成较大损失时，例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等2.中断供电将影响重要用电单位的正常工作，例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱不属于一级和二级负荷者为三级电力负荷建规、GB 500451995（2005年版）高层民用建筑设计防火规范？（以下简称高规）、GB501161998火灾自动报警系统设计规范（以下简称规）等现行防火规范，则根据建筑的结构、使用性质、火灾危险性、疏散和扑救难度、事故后果等基本情况，将建筑分为三大类，在同类建筑中消防负荷的供电等级与其它用电负荷相比处于最高供电等级，归纳起来，将消防负荷等级划分为以下三级。

建筑电气设计中的消防配电设计要点分析摘要：消防配电设计在实际应用中还存在很多问题，不能充分发挥消防配电设计的真正作用，针对这些问题需要采取有效的措施进行处理，实现消防配电设计的合理应用以此提升建筑电气设计质量和水平，消防配电系统是建筑物向用电设备供电的一种供电系统。

为了充分保证消防系统在建筑火灾过程中发挥最大的作用，在建筑电气设计过程中必须注意防火，消防配电设计保证了消防配电系统的安全稳定运行，维护了人民群众的生命安全。

关键词：建筑电气设计；消防配电设计；要点引言高层建筑的消防安全越来越受到人们的关注。

根据高层建筑的火灾特点，高层建筑的防火设计一般以自保为主。

确保高层建筑消防安全的关键是消防设备，其能否正常运行取决于消防设备的供配电。

文章主要研究建筑电气设计中消防配电设计的要点，进一步推动我国建筑电气设计中关于消防配电设计领域的建设与发展，为类似项目提供参考。

1建筑电气设计中消防配电设计的重要性在建筑电气设计中，消防配电设计非常重要。

工作人员应熟悉消防和配电的要求，使用电气系统查明火灾，控制火灾的蔓延，防止火灾危害人们的生命财产安全。

同时，在建筑电气设计中，可以根据监测过程有效控制建筑物内的各种消防设备。

首先，消防供配电系统是为建筑物内的消防设施提供可靠的供电动力系统，主要作用是确保消防用电设备、设施的有效性、安全性与可靠性。

其对供电电源类型与供电方式等都有一定的要求，工作人员在进行设计时应特别注意。

因此，在对建筑电气消防配电进行设计时，应重视消防电气的问题，并根据我国规定的标准、地方标准的强制程度进行消防配电设计。

在进行设计时应遵循线路保护为基本原则，加强消防报警装置、室内消火栓的联动控制等，严格按照电气基本设计原则进行设计。

在组织变电、土建、通信时，可根据建筑现场要求进行设计分界点，以此保障消防配电后续设计规范运行，并在设计完成后进行安全投运工作，从而优化电网结构，提高火灾探测功能，提升地区用电的可靠性、安全性等，以推进我国电力行业发展。

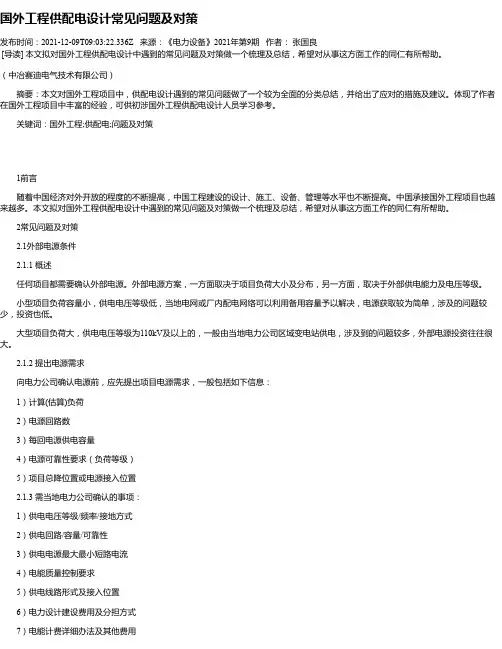

国外工程供配电设计常见问题及对策发布时间：2021-12-09T09:03:22.336Z 来源：《电力设备》2021年第9期作者：张国良[导读] 本文拟对国外工程供配电设计中遇到的常见问题及对策做一个梳理及总结，希望对从事这方面工作的同仁有所帮助。

（中冶赛迪电气技术有限公司）摘要：本文对国外工程项目中，供配电设计遇到的常见问题做了一个较为全面的分类总结，并给出了应对的措施及建议。

体现了作者在国外工程项目中丰富的经验，可供初涉国外工程供配电设计人员学习参考。

关键词：国外工程;供配电;问题及对策1前言随着中国经济对外开放的程度的不断提高，中国工程建设的设计、施工、设备、管理等水平也不断提高。

中国承接国外工程项目也越来越多。

本文拟对国外工程供配电设计中遇到的常见问题及对策做一个梳理及总结，希望对从事这方面工作的同仁有所帮助。

2常见问题及对策2.1外部电源条件2.1.1 概述任何项目都需要确认外部电源。

外部电源方案，一方面取决于项目负荷大小及分布，另一方面，取决于外部供电能力及电压等级。

小型项目负荷容量小，供电电压等级低，当地电网或厂内配电网络可以利用备用容量予以解决，电源获取较为简单，涉及的问题较少，投资也低。

大型项目负荷大，供电电压等级为110kV及以上的，一般由当地电力公司区域变电站供电，涉及到的问题较多，外部电源投资往往很大。

2.1.2 提出电源需求向电力公司确认电源前，应先提出项目电源需求，一般包括如下信息：1）计算(估算)负荷2）电源回路数3）每回电源供电容量4）电源可靠性要求（负荷等级）5）项目总降位置或电源接入位置2.1.3 需当地电力公司确认的事项：1）供电电压等级/频率/接地方式2）供电回路/容量/可靠性3）供电电源最大最小短路电流4）电能质量控制要求5）供电线路形式及接入位置6）电力设计建设费用及分担方式7）电能计费详细办法及其他费用8）当地消防/安全/劳动保障法规对供配电设计的相关规定9）预计供电时间2.1.4国外工程需特别注意事项：1）确定当地供电电压等级/频率/接地方式不同国家供电电压等级各不相同，需当地电力公司确定供电电压并提供各级配电电压规定。

关于消防用电设备配电线路的讨论摘要：想要保证消防用电设备配电线路的可靠性，一方面要提供可靠的电源，另一方面还要保证可靠的配电线路，这样才能确保消防用电设备能够持续的、安全的进行供电。

在城市化背景下，城市高层建筑越来越多，这些大规模的建筑物，其内部电线电缆布线比较复杂，且延伸的范围广泛，一旦着火，火势将迅速蔓延，后果不堪设想，所以在设计过程中，应该遵循配电线路设计的相关原则，确保能够达到最优的效果。

关键词：消防用电设备；配电线路；耐火耐热；敷设方法引言随着我国经济飞速发展，现代建筑越来越高，体量越来越大，消防负荷越来越大，供配电系统越来越复杂，消防隐患越来越多，火灾损失越来越大，扑救火灾难度越来越高，所以消防要求越来越严，在建筑消防负荷供配电系统的设计及竣工验收时必须深刻理解并正确运用相关消防规定，以确保人民群众生命财产安全和建筑本身的消防安全。

1供电要求消防用电设备应设有专用的供电回路，通常指：从配电室直接出线到消防设备最末级配电箱的专用配电线路，有的重要的高层建筑还安装有双回路线路。

线路中与生产生活用电、营业用电等线路完全断开，没有任何联系。

主要作用是当某一生产生活区域发生火灾，消防人员进行灭火时，要切断生产生活、营业用电等电源，防止其他线路蔓延扩大和避免触电事故。

因为消防用电设备多是高层建筑的消防电梯、增压水泵、消防专用照明、排烟设备设施等。

消防器材的供电线路和控制电路应按消防分区规划，分支线路也不得横穿防火分区，且应急照明支路也不得同时为防火分区供电。

而自备消防电源的供电时间和容量也应当符合各灭火用电设备设计中火灾时限的规定。

消防用电按照一级负荷进行供电的建筑，在使用自备水力发电装置为后备输入电源时，自备水力发电装置应配有自动和手动启动装置，且自动开启方式应可在30秒内供电；消防用电按照二级负荷进行供电的建筑，当不能进行自动启动时，可选择手动启动。

在消防设备末端进行切换的消防控制室、消防水泵房、防烟和排烟风机房的消防用电装置和消防电梯等设备的供电，应当在其供电线路最末一级的配电箱处设立自动转换装置。

2017年建筑电气专业疑难问题（160问）解析中国建筑东北设计研究院有限公司王金元一.供配电系统1.1 按GB50016-2014第10.1.9条，只要属于一、二级负荷，无论住宅还是公建，消防电箱（包括应急照明、消防电梯等）均应独立设置。

请问下图为某高层住宅系统图，满足该条款吗？(非消防配电合用）如果电源在建筑物引入前消防和非消防负荷统一计量后分成独立系统，审图能通过吗？【解析】问题：高层住宅电源引入线路为消防与非消防合一，问是否可行？住宅或公建电源引入原则：1.引入的电源为高压10（20、35）kV消防与非消防电源合一。

2.如果是低压电源0.4kV, 有两种供电方式：1)在变电所就将消防负荷与非消防负荷分开分别引入建筑物。

消防线路如明敷设，应采用950℃、3h或830℃、3h的耐火电缆。

优点是消防电源受非消防负荷的影响较小，应优先考虑；2）变电所至建筑物的电源线路，消防负荷与非消防负荷合用一根电缆，引入建筑物后在总配电柜将消防负荷与非消防负荷分开，这一方案在变电所两种负荷合用同一断路器保护。

如果此线路为地下室明敷设，应采用950℃、3h或830℃、3h的耐火电缆。

优点是线路简单；缺点是消防电源受非消防负荷的影响较大。

在住宅小区内，如果由电业局管理的箱式变电站不能为住宅提供分路电源时，可用此方案。

上述方案均符合设计规范要求。

1.2地下室潜水泵是防止灭火时供配电装置及消防设备被水淹的重要设施，是否应严格按消防设备配电。

如没有，图审应如何把握。

【解析】地下室潜水泵是防止消防水、洪水、自来水和室内采暖管路故障溢水流入地下室淹渍电气装置的重要设施，应采用消防电源供电。

假如采用非消防电源供电，火灾时电源被切断，消防积水流入地下室，将造成淹渍。

1.3 三级负荷消防用电，一定要二根电缆，末端切换吗？【解析】消防负荷为三级负荷供电时，可以单电源单回路供电。

三级负荷本身对电源无特殊要求，即便是消防负荷也是如此。

消防设备为三级负荷供电时，建筑物的规模较小，发生火灾时，不是靠消防设备自救，而是靠消防水车到现场救火。

一、电线电缆选型错误1、一类高层建筑未选用低烟无卤电线电缆聚氯乙烯在高温下的燃烧过程中，会释放出氯化氢、二恶英等大量有毒气体，同时产生大量的黑色烟雾。

发生火灾时，黑色烟雾阻挡视线，增加了被困人员疏散以及消防人员灭火和施救的难度，被困人员吸入上述有毒气体后，会严重损害身体健康，甚至导致窒息死亡。

为减少火灾情况下人员伤亡和财产损失，《民用建筑电气设计规范》JGJ16-2008第7.4.1条第2款规定：“对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。

”然而，审图时常常发现有些设计人员未按上述要求选用电线电缆，违反了规范的上述规定，存在重大安全隐患。

还有些设计人员虽然对一类高层建筑以及重要的公共场所等防火要求高的建筑物按规范要求选用了阻燃低烟无卤交联聚乙烯绝缘电缆、电线或无烟无卤电缆、电线，却采用PVC电线管或PVC线槽作为穿线管材。

大家知道，PVC电线管或PVC线槽的主要成分为含卤的聚氯乙烯，在高温下的燃烧过程中照样会释放出氯化氢、二恶英等大量有毒气体并产生大量的黑色烟雾。

因此，若选用了阻燃低烟无卤或无烟无卤电缆、电线，再采用PVC管或PVC线槽敷设方式，则失去了选用了阻燃低烟无卤或无烟无卤电缆、电线的实际意义。

这种做法与《民用建筑电气设计规范》JGJ16-2008第7.4.1条第2款规定的本意相矛盾，是非常不妥的，同样存在安全隐患。

因此，当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，不得采用PVC材质的电线管或线槽作为穿线管材，,这一点应引起电气设计人员的重视。

此外，当供配电线路根据规范要求应当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，同一建筑内的综合布线、火灾自动报警、安防等所有弱电系统配线，均应采用阻燃低烟无卤或无烟无卤线缆。

2、选用不存在的电线电缆型号在建筑施工图审查过程中，常常发现有些设计人员选用WDZ-BV电线、WDZ-VV电缆、WDZ-YJV 电缆或WDZN-BV电线、WDZN-VV电缆、WDZN-YJV电缆。

高层建筑消防供配电设计一、高层建筑消防电源配置1、规范对消防电源的要求根据《高层民用建筑设计防火规范》(以下简称“高规”)规定，高层建筑的消防用电应按现行的国家标准《供配电系统设计规范》的要求设计，一类建筑按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。

根据《民用建筑电气规范》(JGJ/T16-92)规定一级负荷由两个电源供电，当一个电源发生故障时，另一个电源不致于同时停电；一级负荷中特别重要负荷，除上述两个电源外，还必须增设应急电源即第三个电源；二级负荷的电源应做到当电力变压器发生故障或线路常见故障时，不致中断供电（或中断后迅速恢复），在负荷比较小或地区供电的条件困难时，二级负荷可以由一回6KV以上专用架空线或电缆供电。

2、高层建筑消防电源的构成消防电源是保证高层建筑平时和火灾情况下消防设备正常工作用电的电源。

通常认为主电源和应急电源构成消防电源。

当主电源发生故障时，应急电源能继续供电给消防设备。

常用的应急电源有：(1)独立于正常电源的发电机组（2）供电网络中独立于正常电源的专用的馈电线路。

（3）蓄电池；（4）干电池。

3、常用的消防电源（1）双电源高压单母线不分段供电。

双电源高压单母线不分段供电方式，两回路高压电源同时供电，正常时一备一用，这种方式减少中间联络柜和一个电压互感器柜，对节省基建投资、减小高压配电室建筑面积均有利，这种方式要求两路都保证100%的负荷用电，当清扫母线或母线故障时，将会造成全部停电，其供电的可靠性较差，一般不宜用在高层建筑。

（2）双电源高压单母线分段供电。

双电源高压单母线分段供电方式，两回路高压电源同时供电，互为备用。

这种方式的供电可靠性较高，尤其对消防用电设备的两个电源要求在最末一级切换的规定易于实现，因而是目前较为常用的接线方式。

（3）三电源高压单母线分段供电。

三电源高压单母线分段供电方式，三回路高压电源，正常时为两用一备，这种方式具有较高的可靠性，适用于一级负荷中较大容量的重要用户。

浅谈民用建筑消防电气设计的若干问题【摘要】针对消防设计在民用建筑电气设计中的重要性，结合相关国家规范，指出了设计中应该注意的问题和容易混淆的概念。

首先，要分清负荷属性，；其次，必须注意消防设备的过负荷保护的问题；最后就防火卷帘的控制问题进行了阐述。

【关键词】消防负荷；消防泵；双速风机；伴热电缆；过负荷保护；防火卷帘引言防火是建筑设计的重中之重，关系到千家万户的生命财产安全，因此，消防电气设计是建筑电气设计中的重要一环，消防设备的配电及控制也是设计的重点和难点，虽然国家规范中对该类设备的负荷性质、供电方式、控制要求等有明确规定，但在实际工作中，由于对规范的理解不够深刻、全面，以及设计经验不足等问题，仍然难免会出现这样那样的偏差。

本文根据相关国家规范，并结合工作实践，针对消防负荷的认定、消防设备的过负荷保护、防火卷帘的控制方式等问题进行了分析和探讨，以便更好地掌握消防电气设计的理论和方法。

1 负荷的消防属性gb50016-2006《建筑设计防火规范》第11.1.4条规定“消防用电设备应采用专用的供电回路”；gb50045-95《高层民用建筑设计防火规范》（2005年版）第9.1.3条亦有同样规定，其原因在于，消防人员到达火场时，为防止火势沿电气线路蔓延，避免触电事故，要首先切断非消防负荷电源，当消防负荷供电回路与非消防负荷供电回路无法区分时，消防人员不得不将所有负荷的电源切断，此时，失火建筑便失去了所有自救设备的支持，人员的安全疏散也无法保证，由此可见，负荷的属性判别是供配电设计中一个极其重要的因素。

1.1 泵类设备消火栓泵、喷淋泵等设备直接服务于消防灭火，其消防属性非常明确，一般不会出现错误，问题多出现在一些分散布置的小容量设备上，如排污泵，在建筑的地下层中，给排水专业往往会设置多种排污泵，这些排污泵的功能各不相同，有的是为车库排水设置的，有的是为地下层卫生间设置的，有的是为消防电梯设置的，有的是为水泵房设置的，有的是为变配电所、柴油发电机房设置的，这些排污泵哪些属于消防负荷，哪些属于非消防负荷，如何组织配电系统，还需要认真区别。
