消防工程师-建筑消防设施 第十四章 消防供配电

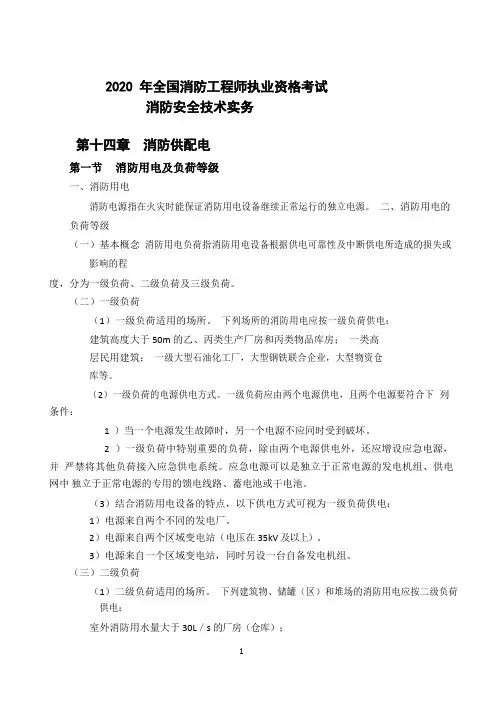

2020 年全国消防工程师执业资格考试消防安全技术实务第十四章消防供配电第一节消防用电及负荷等级一、消防用电消防电源指在火灾时能保证消防用电设备继续正常运行的独立电源。

二、消防用电的负荷等级（一）基本概念消防用电负荷指消防用电设备根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。

（二）一级负荷（1）一级负荷适用的场所。

下列场所的消防用电应按一级负荷供电：建筑高度大于50m 的乙、丙类生产厂房和丙类物品库房；一类高层民用建筑；一级大型石油化工厂，大型钢铁联合企业，大型物资仓库等。

（2）一级负荷的电源供电方式。

一级负荷应由两个电源供电，且两个电源要符合下列条件：1 ）当一个电源发生故障时，另一个电源不应同时受到破坏。

2 ）一级负荷中特别重要的负荷，除由两个电源供电外，还应增设应急电源，并严禁将其他负荷接入应急供电系统。

应急电源可以是独立于正常电源的发电机组、供电网中独立于正常电源的专用的馈电线路、蓄电池或干电池。

（3）结合消防用电设备的特点，以下供电方式可视为一级负荷供电：1）电源来自两个不同的发电厂。

2）电源来自两个区域变电站（电压在35kV 及以上）。

3）电源来自一个区域变电站，同时另设一台自备发电机组。

（三）二级负荷（1）二级负荷适用的场所。

下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：室外消防用水量大于30L／s 的厂房（仓库）；室外消防用水量大于35L／s 的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）；粮食仓库及粮食筒仓；二类高层民用建筑；座位数超过1500 个的电影院、剧场，座位数超过3000 个的体育馆，任一层建筑面积大于3000m2 的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L／s 的其他公共建筑。

（2）二级负荷的电源供电方式。

二级负荷的电源供电方式可以根据负荷容量及重要性进行选择：1）二级负荷的供电系统要尽可能采用两回线路供电。

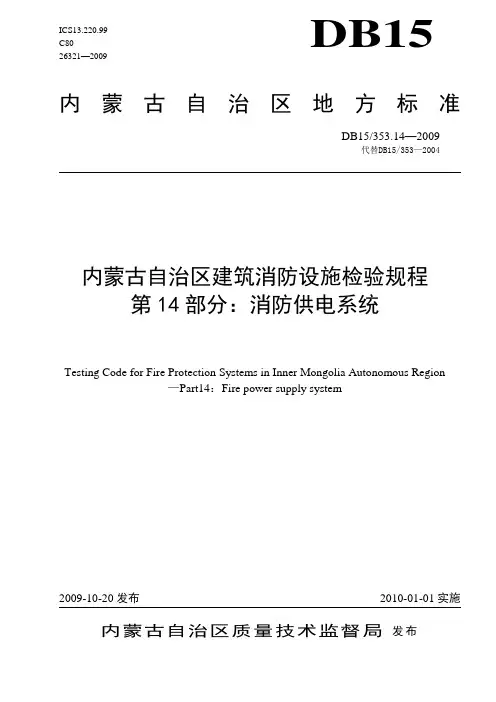

ICS13.220.99C8026321—2009 内蒙古自治区建筑消防设施检验规程第14部分：消防供电系统Testing Code for Fire Protection Systems in Inner Mongolia Autonomous Region—Part14：Fire power supply system内蒙古自治区质量技术监督局 发布DB15DB15/353.14—2009目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 要求 (1)3.1 一般要求 (1)3.2 消防电源 (1)3.3 线路敷设 (3)4 检验方法 (3)4.1 一般要求 (3)4.2 消防电源 (3)4.3 线路敷设 (5)5 检验规则 (5)5.1 检验类别 (5)5.2 检验项目分类 (5)5.3 检验结果判定 (5)附录A (6)IDB15/353.14—2009 IIDB15/353.14—2009前言本部分的第3章、第5章为强制性，其余为推荐性。

DB15/353《内蒙古自治区建筑消防设施检验规程》分为十四部分：－—第1部分：火灾自动报警系统；－—第2部分：消火栓系统；－—第3部分：自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统；－—第4部分：消防炮灭火系统；—－第5部分：干粉灭火系统；－—第6部分：泡沫灭火系统；－—第7部分：气体灭火系统；－—第8部分：防排烟、通风和空气调节系统；－—第9部分：防火门、防火卷帘系统；－—第10部分：火灾警报和应急广播系统；－—第11部分：消防电话系统；－—第12部分：消防应急照明及疏散指示系统；－—第13部分：消防电梯系统；－—第14部分：消防供电系统；本部分为DB15/353第14部分。

本部分代替DB15/353—2004《内蒙古自治区建筑消防设施检验规程》，与DB15/353—2004相比主要变化如下：－—对标准的结构与编写规则按GB/T1.1-2000 进行了修订；－—增加了一般要求的内容（3.1和4.1）；－—增加了消防设备应急电源的要求和检验方法（3.2.3和4.2.3）。

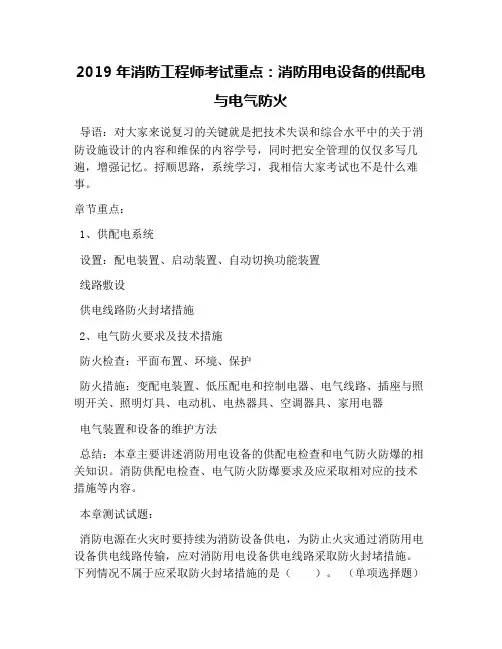

2019年消防工程师考试重点：消防用电设备的供配电与电气防火导语：对大家来说复习的关键就是把技术失误和综合水平中的关于消防设施设计的内容和维保的内容学号，同时把安全管理的仅仅多写几遍，增强记忆。

捋顺思路，系统学习，我相信大家考试也不是什么难事。

章节重点：1、供配电系统设置：配电装置、启动装置、自动切换功能装置线路敷设供电线路防火封堵措施2、电气防火要求及技术措施防火检查：平面布置、环境、保护防火措施：变配电装置、低压配电和控制电器、电气线路、插座与照明开关、照明灯具、电动机、电热器具、空调器具、家用电器电气装置和设备的维护方法总结：本章主要讲述消防用电设备的供配电检查和电气防火防爆的相关知识。

消防供配电检查、电气防火防爆要求及应采取相对应的技术措施等内容。

本章测试试题：消防电源在火灾时要持续为消防设备供电，为防止火灾通过消防用电设备供电线路传输，应对消防用电设备供电线路采取防火封堵措施。

下列情况不属于应采取防火封堵措施的是（）。

（单项选择题）A．穿越不同的防火分区B．沿竖井垂直敷设穿越楼板处C．管线进出竖井处D．消防泵房【答案】D【解析】消防用电设备供电线路的防火封堵部位有穿越不同的防火分区；沿竖井垂直敷设穿越楼板处；管线进出竖井处；电缆隧道、电缆沟、电缆问的隔墙处；穿越建筑物的外墙处；至建筑物的入口处，至配电间、控制室的沟道入口处；电缆引至配电箱、柜或控制屏、台的开孔部位。

建筑物内常用的电气设备和装置包括变、配电装置以及安装在装置中的低压配电和控制电器。

下列属于变、配电装置防火措施的检查的是（）。

（多项选择题）A．变压器保护B．防止雷击措施C．接地措施D．过电流保护措施E．接触器【答案】ABCD【解析】变、配电装置防火措施的检查有变压器保护、防止雷击措施、接地措施、过电流保护措施、短路防护措施以及剩余电流保护装置等。

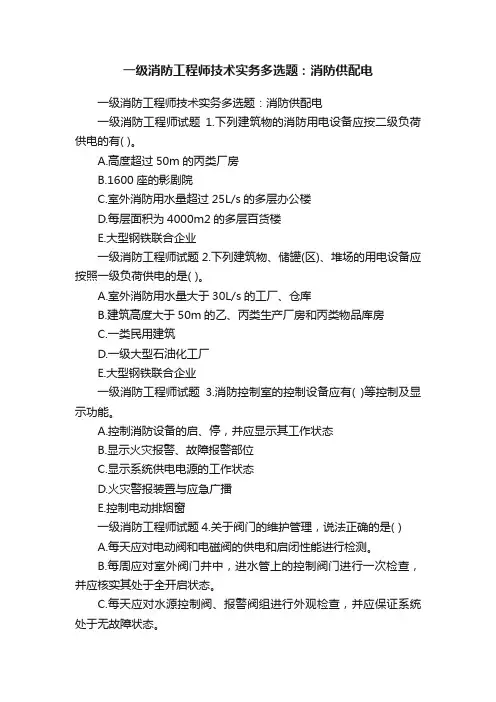

一级消防工程师技术实务多选题：消防供配电一级消防工程师技术实务多选题：消防供配电一级消防工程师试题1.下列建筑物的消防用电设备应按二级负荷供电的有( )。

A.高度超过50m的丙类厂房B.1600座的影剧院C.室外消防用水量超过25L/s的多层办公楼D.每层面积为4000m2的多层百货楼E.大型钢铁联合企业一级消防工程师试题2.下列建筑物、储罐(区)、堆场的用电设备应按照一级负荷供电的是( )。

A.室外消防用水量大于30L/s的工厂、仓库B.建筑高度大于50m的乙、丙类生产厂房和丙类物品库房C.一类民用建筑D.一级大型石油化工厂E.大型钢铁联合企业一级消防工程师试题3.消防控制室的控制设备应有( )等控制及显示功能。

A.控制消防设备的启、停，并应显示其工作状态B.显示火灾报警、故障报警部位C.显示系统供电电源的工作状态D.火灾警报装置与应急广播E.控制电动排烟窗一级消防工程师试题4.关于阀门的维护管理，说法正确的是( )A.每天应对电动阀和电磁阀的供电和启闭性能进行检测。

B.每周应对室外阀门井中，进水管上的控制阀门进行一次检查，并应核实其处于全开启状态。

C.每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态。

D.每季度应对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统启动、报警功能以及出水情况是否正常。

E.系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对铅封、锁链进行一次检查，当有破坏或损坏时及时修理更换。

一级消防工程师试题5.一类高层建筑自备发电设备的启动装置应符合下列要求：( )。

A.应设有自动启动装置B.应设有手动启动装置C.应设有机械启动装置D.应能在30秒内供电E.应能在60秒内供电1.【精析】BCD。

本题考查的是负荷用电。

下列建筑物、储罐(区)和堆场的消防用电应按二级负荷供电：室外消防用水量大于30L/s的厂房(仓库)，室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐(区)和甲、乙类液体储罐(区)，粮食仓库及粮食筒仓，二类高层民用建筑，座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000m2的商店和展览建筑，省(市)级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。

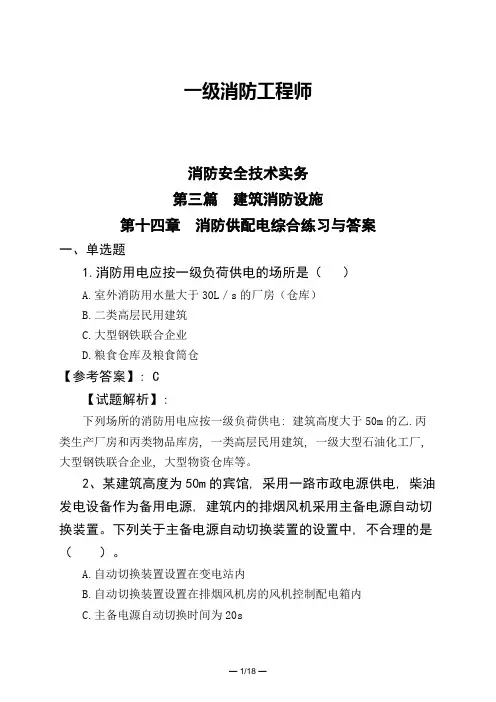

一级消防工程师消防安全技术实务第三篇建筑消防设施第十四章消防供配电综合练习与答案一、单选题1.消防用电应按一级负荷供电的场所是（）A.室外消防用水量大于30L／s的厂房（仓库）B.二类高层民用建筑C.大型钢铁联合企业D.粮食仓库及粮食筒仓【参考答案】: C【试题解析】:下列场所的消防用电应按一级负荷供电: 建筑高度大于50m的乙.丙类生产厂房和丙类物品库房, 一类高层民用建筑, 一级大型石油化工厂, 大型钢铁联合企业, 大型物资仓库等。

2、某建筑高度为50m的宾馆, 采用一路市政电源供电, 柴油发电设备作为备用电源, 建筑内的排烟风机采用主备电源自动切换装置。

下列关于主备电源自动切换装置的设置中, 不合理的是（）。

A.自动切换装置设置在变电站内B.自动切换装置设置在排烟风机房的风机控制配电箱内C.主备电源自动切换时间为20sD.主备电源自动切换时间为25s【参考答案】: A【试题解析】:本题考查主备电源自动切换装置的设置。

消防控制室.消防水泵.消防电梯.防烟排烟风机等的供电, 要在最末一级配电箱处设置自动切换装置。

当消防电源由自备应急发电机组提供备用电源时, 消防用电负荷为一级或二级的要设置自动和手动启动装置, 并在30S内供电；当采用中压柴油发电机组时, 在火灾确认后要在60S内供电。

3、下列消防配电设计方案中, 符合规范要求的是（）。

A.消防水泵电源由建筑一层低压分配电室出线B.消防电梯配电线路采用树干式供电C.消防配电线路设置过负载保护装置D.排烟风机两路电源在排烟机房内自动切换【参考答案】: D【试题解析】:消防配电设计要求: （1）消防水泵.喷淋水泵.水幕泵和消防电梯要由变配电站或主配电室直接出线, 采用放射式供电；防.排烟风机.防火卷帘和疏散照明可采用放射式或树干式供电；（2）消防水泵.防烟和排烟风机及消防电梯的两路低压电源应能在设备机房内自动切换, 其他消防设备的电源应能在每个防火分区配电间内自动切换；消防控制室的两路低压电源应能在消防控制室内自动切换。

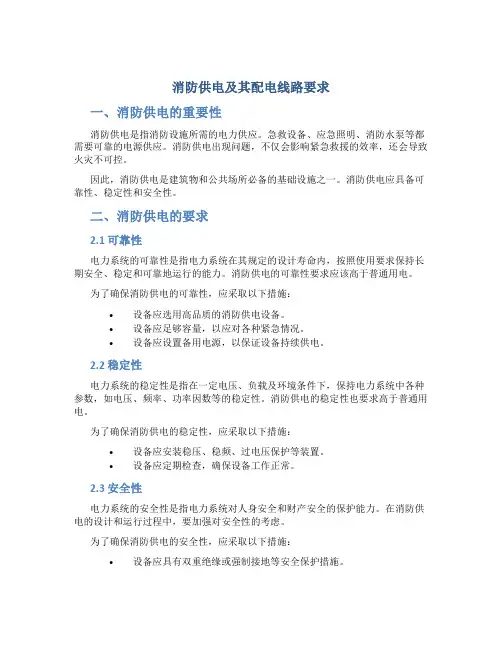

消防供电及其配电线路要求一、消防供电的重要性消防供电是指消防设施所需的电力供应。

急救设备、应急照明、消防水泵等都需要可靠的电源供应。

消防供电出现问题，不仅会影响紧急救援的效率，还会导致火灾不可控。

因此，消防供电是建筑物和公共场所必备的基础设施之一。

消防供电应具备可靠性、稳定性和安全性。

二、消防供电的要求2.1 可靠性电力系统的可靠性是指电力系统在其规定的设计寿命内，按照使用要求保持长期安全、稳定和可靠地运行的能力。

消防供电的可靠性要求应该高于普通用电。

为了确保消防供电的可靠性，应采取以下措施：•设备应选用高品质的消防供电设备。

•设备应足够容量，以应对各种紧急情况。

•设备应设置备用电源，以保证设备持续供电。

2.2 稳定性电力系统的稳定性是指在一定电压、负载及环境条件下，保持电力系统中各种参数，如电压、频率、功率因数等的稳定性。

消防供电的稳定性也要求高于普通用电。

为了确保消防供电的稳定性，应采取以下措施：•设备应安装稳压、稳频、过电压保护等装置。

•设备应定期检查，确保设备工作正常。

2.3 安全性电力系统的安全性是指电力系统对人身安全和财产安全的保护能力。

在消防供电的设计和运行过程中，要加强对安全性的考虑。

为了确保消防供电的安全性，应采取以下措施：•设备应具有双重绝缘或强制接地等安全保护措施。

•设备应定期检查，确保各个连接的接线端子处于紧固状态，以防止出现触电事故。

三、消防配电线路的要求3.1 线路安全消防配电线路在安装和使用时应注意线路的安全性。

首先，要保证线路的绝缘完好，未出现裸露的电线或者暴露的金属件。

其次，要保证线路接头稳定可靠。

3.2 线路容量消防配电线路的容量应预留一定的余量，以应对各种紧急情况。

在设计消防配电线路时，需要评估所需电源容量和消防设备的功率，确保配电线路符合使用要求。

3.3 线路数量消防配电线路的数量应根据实际需求确定。

为了确保消防设施的正常使用和应急响应，应保证线路数量充足。

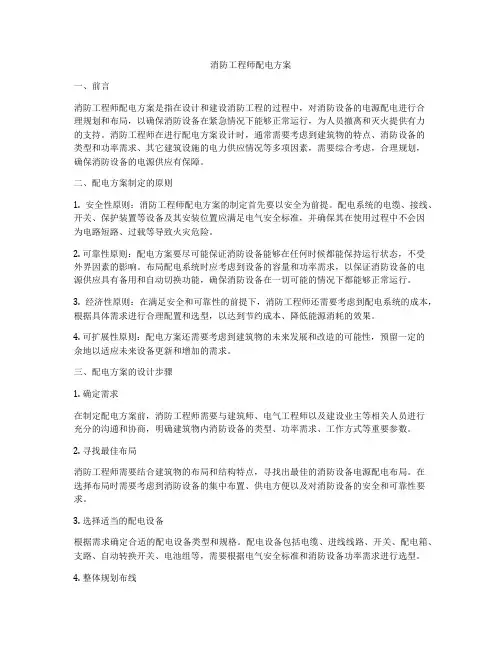

消防工程师配电方案一、前言消防工程师配电方案是指在设计和建设消防工程的过程中，对消防设备的电源配电进行合理规划和布局，以确保消防设备在紧急情况下能够正常运行，为人员撤离和灭火提供有力的支持。

消防工程师在进行配电方案设计时，通常需要考虑到建筑物的特点、消防设备的类型和功率需求、其它建筑设施的电力供应情况等多项因素，需要综合考虑，合理规划，确保消防设备的电源供应有保障。

二、配电方案制定的原则1. 安全性原则：消防工程师配电方案的制定首先要以安全为前提。

配电系统的电缆、接线、开关、保护装置等设备及其安装位置应满足电气安全标准，并确保其在使用过程中不会因为电路短路、过载等导致火灾危险。

2. 可靠性原则：配电方案要尽可能保证消防设备能够在任何时候都能保持运行状态，不受外界因素的影响。

布局配电系统时应考虑到设备的容量和功率需求，以保证消防设备的电源供应具有备用和自动切换功能，确保消防设备在一切可能的情况下都能够正常运行。

3. 经济性原则：在满足安全和可靠性的前提下，消防工程师还需要考虑到配电系统的成本，根据具体需求进行合理配置和选型，以达到节约成本、降低能源消耗的效果。

4. 可扩展性原则：配电方案还需要考虑到建筑物的未来发展和改造的可能性，预留一定的余地以适应未来设备更新和增加的需求。

三、配电方案的设计步骤1. 确定需求在制定配电方案前，消防工程师需要与建筑师、电气工程师以及建设业主等相关人员进行充分的沟通和协商，明确建筑物内消防设备的类型、功率需求、工作方式等重要参数。

2. 寻找最佳布局消防工程师需要结合建筑物的布局和结构特点，寻找出最佳的消防设备电源配电布局。

在选择布局时需要考虑到消防设备的集中布置、供电方便以及对消防设备的安全和可靠性要求。

3. 选择适当的配电设备根据需求确定合适的配电设备类型和规格。

配电设备包括电缆、进线线路、开关、配电箱、支路、自动转换开关、电池组等，需要根据电气安全标准和消防设备功率需求进行选型。

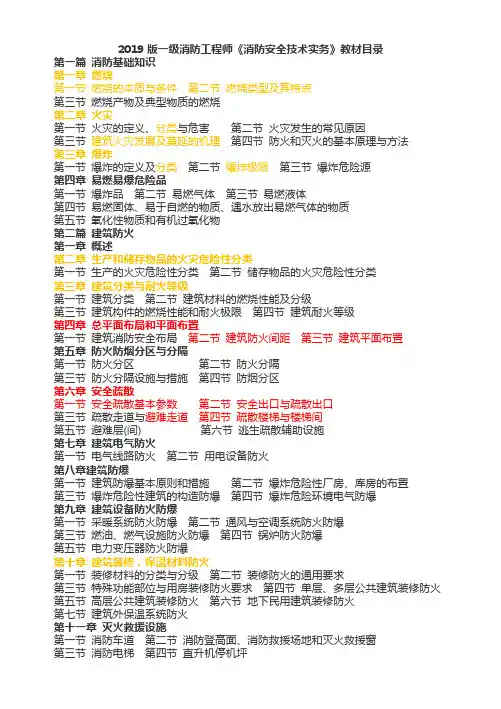

2019版一级消防工程师《消防安全技术实务》教材目录第一篇消防基础知识第一章燃烧第一节燃烧的本质与条件第二节燃烧类型及其特点第三节燃烧产物及典型物质的燃烧第二章火灾第一节火灾的定义、分类与危害第二节火灾发生的常见原因第三节建筑火灾发展及蔓延的机理第四节防火和灭火的基本原理与方法第三章爆炸第一节爆炸的定义及分类第二节爆炸极限第三节爆炸危险源第四章易燃易爆危险品第一节爆炸品第二节易燃气体第三节易燃液体第四节易燃固体、易于自燃的物质、遇水放出易燃气体的物质第五节氧化性物质和有机过氧化物第二篇建筑防火第一章概述第二章生产和储存物品的火灾危险性分类第一节生产的火灾危险性分类第二节储存物品的火灾危险性分类第三章建筑分类与耐火等级第一节建筑分类第二节建筑材料的燃烧性能及分级第三节建筑构件的燃烧性能和耐火极限第四节建筑耐火等级第四章总平面布局和平面布置第一节建筑消防安全布局第二节建筑防火间距第三节建筑平面布置第五章防火防烟分区与分隔第一节防火分区第二节防火分隔第三节防火分隔设施与措施第四节防烟分区第六章安全疏散第一节安全疏散基本参数第二节安全出口与疏散出口第三节疏散走道与避难走道第四节疏散楼梯与楼梯间第五节避难层(间) 第六节逃生疏散辅助设施第七章建筑电气防火第一节电气线路防火第二节用电设备防火第八章建筑防爆第一节建筑防爆基本原则和措施第二节爆炸危险性厂房、库房的布置第三节爆炸危险性建筑的构造防爆第四节爆炸危险环境电气防爆第九章建筑设备防火防爆第一节采暖系统防火防爆第二节通风与空调系统防火防爆第三节燃油、燃气设施防火防爆第四节锅炉防火防爆第五节电力变压器防火防爆第十章建筑装修，保温材料防火第一节装修材料的分类与分级第二节装修防火的通用要求第三节特殊功能部位与用房装修防火要求第四节单层、多层公共建筑装修防火第五节高层公共建筑装修防火第六节地下民用建筑装修防火第七节建筑外保温系统防火第十一章灭火救援设施第一节消防车道第二节消防登高面、消防救援场地和灭火救援窗第三节消防电梯第四节直升机停机坪第三篇建筑消防设施第一章概述第一节建筑消防设施的作用及分类第二节建筑消防设施的设置与管理第二章消防给水及消火栓系统第一节消防给水及设施第二节室外消火栓系统第三节室内消火栓系统第四节设计参数第三章自动喷水灭火系统第一节系统分类和组成第二节系统工作原理与适用范围第三节系统设计主要参数第四节系统主要组件及设置要求第五节系统控制第四章水喷雾灭火系统第一节系统灭火机理第二节系统分类第三节系统工作原理与适用范围第四节系统设计参数第五节系统组件及设置要求第五章细水雾灭火系统第一节系统灭火机理第二节系统分类第三节系统组成、工作原理与适用范围第四节系统设计参数第五节系统组件及设置要求第六章气体灭火系统第一节系统灭火机理第二节系统分类和组成第三节系统工作原理与控制方式第四节系统适用范围第五节系统设计参数第六节系统组件及设置要求第七章泡沫灭火系统第一节系统灭火机理第二节系统组成和分类第三节系统型式的选择第四节系统设计要求第五节系统组件及设置要求第八章干粉灭火系统第一节系统灭火机理第二节系统组成和分类第三节系统工作原理与适用范围第四节系统设计参数第五节系统组件及设置要求第九章火灾自动报警系统第一节火灾探测器、手动火灾报警按钮和火第二节系统组成、工作原理与适用范围第三节系统设计要求第四节可燃气体探测报警系统第五节电气火灾监控系统第六节消防控制室第十章防排烟系统第一节自然通风与自然排烟第二节机械加压送风系统第三节机械排烟系统第四节防烟排烟系统的联动控制第十一章消防应急照明和疏散指示系统第一节系统分类和组成第二节系统工作原理、功能与性能要求第三节系统设计要求第十二章城市消防远程监控系统第一节系统组成和工作原理第二节系统设计第三节系统主要设备第十三章建筑灭火器配置第一节灭火器的分类第二节灭火器的构造第三节灭火器的灭火机理与适用范围第四节灭火器的配置要求第十四章消防供配电第一节消防用电及负荷等级第二节消防电源供配电系统第四篇其他建筑、场所防火第一章概述第二章石油化工防火第一节石油化工火灾危险性及其特点第二节生产防火第三节储运防火第三章地铁防火第一节地铁火灾危险性及其特点第二节地铁建筑防火设计要求第三节地铁火灾工况运作模式第四章城市交通隧道防火第一节隧道的分类第二节隧道的火灾危险性及其特点第三节隧道建筑防火设计要求第五章加油加气站防火第一节加油加气站的分类分级第二节加油加气站的火灾危险性及其特点第三节加油加气站的防火设计要求第六章发电厂防火与变电站防火第一节发电厂的分类第二节火力发电厂的火灾危险性第三节火力发电厂的防火设计要求第四节变电站的火灾危险性第五节变电站的防火设计要求第七章飞机库防火第一节飞机库的分类第二节飞机库的火灾危险性第三节飞机库的防火设计要求第八章汽车库、修车库防火第一节汽车库、修车库的分类第二节汽车库、修车库的火灾危险性第三节汽车库、修车库的防火设计要求第九章洁净厂房防火第一节洁净厂房的分类第二节洁净厂房的火灾危险性第三节洁净厂房的防火设计要求第十章信息机房防火第一节信息机房的分类第二节信息机房的火灾特点第三节信息机房的防火设计要求第十一章古建筑防火第一节我国古建筑的分类第二节古建筑的火灾危险性第三节古建筑的防火设计要求第十二章人民防空工程防火第一节人民防空工程的分类第二节人民防空工程的火灾危险性及其特点第三节人民防空工程的防火设计要求第五篇消防安全评估第一章概述第一节风险管理第二节火灾风险评估的分类、作用与基本流程第二章火灾风险识别第一节火灾风险评估概念辨析第二节火灾风险来源第三节火灾风险源分析第三章火灾风险评估方法概述第一节安全检查表法第二节预先危险性分析法第三节事件树分析法第四节事故树分析法第五节其他火灾风险评估方法第四章建筑性能化防火设计评估第一节概述第二节火灾场景设计第三节烟气流动与控制第四节人员疏散分析第五节建筑结构耐火性能分析。

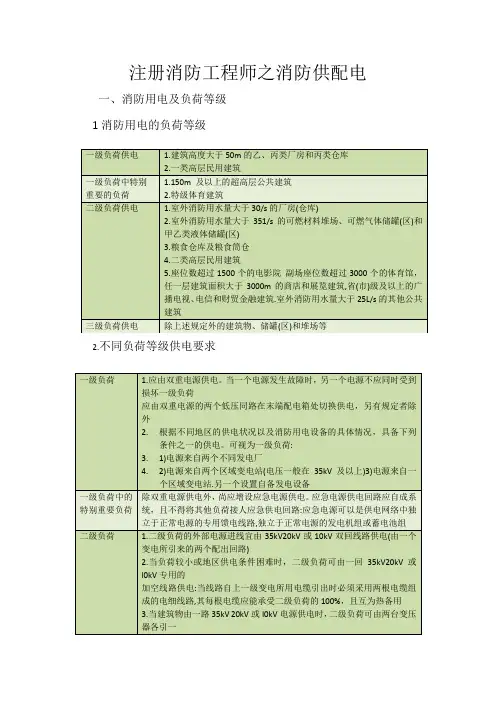

注册消防工程师之消防供配电一、消防用电及负荷等级1消防用电的负荷等级2.不同负荷等级供电要求二、消防电源及其配电1.消防用电设备的配电方式1）建筑高度100m及以上的高层建筑，低压配电系统宜采用分组设计方案。

2）消防用电负荷等级为一级负荷中特别重要负荷时，应由一段或两段消防配电干线与自备应急电源的一个或两个低压回路切换，再由两段消防配电干线各引一路在最末一级配电箱自动转换供电。

3）消防用电负荷等级为一级负荷时，应由双重电源的两个低压回路或一路市电和一路自备应急电源的两个低压回路在最末一级配电箱自动转换供电。

4）消防用电负荷等级为二级负荷时，应由一路10KV电源的两台变压器的两个低压回路或一路10KV电源的一台变压器与主电源不同变电系统的两个低压回路在最末一级配电箱自动切换供电。

5）消防用电负荷等级为三级负荷时，消防设备电源、可由一台变压器的一路低压回路供电或一路低压进线的一个专用分支回路供电6）消防末端配电箱应设置在消防水泵房、消防电梯机房、消防控制室和各防火分区的配电小间内；各防火分区内的防排烟风机、消防排水泵、防火卷帘等可分别由配电小间内的双电源切换箱放射式、树干式供电。

7）消防水泵、消防电梯、消防控制室等的两个供电回路，应由变电所或总配电室放射式供电。

2.消防用电设备的配电设计1）消防系统配电装置，应设置在建筑物的电源进线处或配变电所处，其应急电源配电装置宜与主电源配电装置分开设置。

当分开设置有困难，需要与主电源并列布置时，其分界处应设防火隔断。

消防系统配电装置应有明显标志。

2）当一级消防应急电源由低压发电机组提供时，应设自动启动装置，并应在30s内供电。

当采用高压发电机组时，应在60s内供电。

当二级消防应急电源由低压发电机组提供，且自动启动有困难时，可手动启动。

3）消防用电设备配电系统的分支干线宜按防火分区划分，分支线路不宜跨越防火分区。

4）除消防水泵、消防电梯、消防控制室的消防设备外，各防火分区的消防用电设备，应由消防电源中的双电源或双回线路电源供电，并应满足下列要求：①末端配电箱应安装于防火分区的配电小间或电气竖井内。

消防用电设备的供配电与电气防火防爆1. 消防用电设备的供配电：消防用电设备的供配电是指为消防设备提供电力供应和建立合理的电气布置，保障其正常运行和防止电气事故发生的一系列工作。

供电方式：消防用电设备可以采用直接供电方式和间接供电方式。

直接供电方式是指将电源直接连接到消防设备，例如将电缆直接连接到消防泵房的消防泵设备。

间接供电方式是指通过消防电站或发电机房提供电力，再通过馈线、接触网等将电力传输到消防设备，例如使用发电机为消防告警系统供电。

电力供应保证：在消防系统设计中，应充分考虑到电力的稳定性和可靠性。

为保证消防设备的供电正常，需要进行备电设计，如设置备用电源或多电源供电。

消防用电设备的电气防火防爆：电气防火防爆是指在消防用电设备的设计、安装和使用过程中，采取一系列的措施，以防止电气引起的火灾和爆炸事故。

合理电气布置：合理电气布置是指在消防用电设备的设计中，要根据电气设备的特点和电气负荷进行布置，合理划分电气区域，避免电气设备过度集中，导致电气泄漏和火灾风险增加。

防火保护：消防用电设备应根据具体情况选择防火措施，如设置防火隔离区域、防火墙，使用阻燃电缆等，确保设备在火灾时能够正常工作。

防爆保护：消防用电设备应采取防爆措施，如选择防爆型电气设备、设置防爆电气柜等，以确保设备在爆炸环境中能够安全运行。

设备维护与监控：对消防用电设备进行定期的维护和检修，确保设备处于良好的工作状态。

同时，建立电气监控系统，监测电气设备的运行状态，及时报警并采取措施，防止电气事故的发生。

员工培训与安全意识教育：对相关员工进行电气安全知识培训，提高其对电气安全的认识和意识，掌握正确的操作方法，减少电气事故的风险。

综上所述，消防用电设备的供配电与电气防火防爆是为了保障消防设备的正常运行和防止电气事故发生。

在供配电方面，需要选择合适的供电方式和保证电力供应的稳定性和可靠性；在电气防火防爆方面，需要进行合理的电气布置、防火保护和防爆保护，同时进行设备维护与监控，加强员工培训和安全意识教育。

消防用电设备的供配电与电气防火防爆一、消防用电设备的供配电消防用电设备的供配电是指消防设备使用电能时，通过电气系统将电源供给消防设备的过程。

这个过程需要考虑供电线路的安全性、稳定性以及电源的可靠性等因素，确保消防设备在正常工作过程中具备足够的电能供给。

1.供配电系统的设计消防用电设备的供配电系统应根据不同的消防设备的要求而设计。

一般来说，供配电系统应包括有电缆线路、电源开关设备、电源配电设备、电力照明设备、电动动力设备等。

在设计中应考虑到不同设备的功率、电流、电压、频率等参数，并根据实际情况选择合适的设备和线路。

2.供配电系统的安全性供配电系统的安全性是保证消防用电设备正常运行的重要条件。

首先，电缆线路应选择阻燃、耐热、耐火的材料，以防止火灾扩散。

其次，电源开关设备应具备过载保护、短路保护等功能，以防止电气设备过载或短路引发火灾。

此外，应设置相应的漏电保护器来保护人身安全。

还应安装相应的过电压保护设备，以防止因电压抖动、雷击等原因引发火灾。

3.供配电系统的可靠性供配电系统的可靠性是保证消防用电设备正常运行的另一个重要条件。

首先，应考虑供电线路的可靠性，避免因电缆老化、接头松动等原因导致断电。

其次，电源开关设备应选择高品质、可靠性高的产品，以确保供电系统不易故障。

此外，应定期维护和检查供配电系统，及时发现问题并进行修复。

二、消防用电设备的电气防火防爆消防用电设备的电气防火防爆是指消防用电设备在使用过程中，采取相应的措施来防止由于电气设备故障引发火灾和爆炸事故的发生。

1.电气防火措施第一，应使用符合国家标准的电缆线路和电气设备，以防止其发生短路、过载等故障导致火灾。

第二，应进行定期的维护和检查，及时发现和排除隐患，并保持设备良好的电气接触和绝缘性能。

第三，应设置专门的电控室，并采取防火防爆措施，如设置防火门、防火墙、防火窗等，以隔离电气设备和其他易燃物质。

第四，对于易燃易爆场所，应禁止使用电气设备或采取防爆措施，如使用防爆电气设备、加装防爆措施等。

消防工程师—消防供配电知识点消防供配电这一章节可以说并不是考试的宠儿，在历年的考试中技术实务和综合能力每科考2-3分，平均下来每年考5分。

供配电的内容相对比较专业和抽象，而且咱们日常不容易见到，学习起来比较困难。

一、消防用电的负荷等级（本表考了5年）二、消防备用电源的设计1.消防备用电源通常有三种：（1）独立于工作电源的带电回路；（2）柴油发电机；（3）应急供电电源（EPS）。

2.当消防电源由自备应急发电机组提供备用电源时，消防用电负荷为一级或二级的要设置自动和手动启动装置，并在30s内供电；当采用中压柴油发电机组时，确认火灾后要在60s内供电。

（5年考了3年）三、配电设计1.消防水泵、喷淋水泵、水幕泵和消防电梯要由变配电站或主配电室直接出线，采用放射式供电；防烟排烟风机、防火卷帘以及疏散照明可采用放射式或树干式供电。

（5年考了2年）2.消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，要在各自最末一级配电箱处设置自动切换装置。

如消防水泵应在消防水泵房的配电箱处切换、消防电梯应在电梯机房配电箱处切换，消防控制室应能在消防控制室内自动切换。

（5年考了3年）3.消防水泵、防烟排烟风机和正压送风机等设备不能用变频调速器作为控制装置。

电动机类的消防设备不能用EPS/UPS作为备用电源。

4.消防负荷的配电线路所设置的保护电器要具有短路保护功能，但不宜设置过负荷保护装置，如设置只能动作于报警而不能用于切断消防供电。

消防负荷的配电线路不能设置剩余电流动作保护和过、欠电压保护，因为在火灾这种特殊情况下，不管消防线路和消防电源处于什么状态或出现什么故障，为消防设备供电是最重要的。

（5年考了4年）四、消防用电线路的敷设（5年考了2年）1.消防用电设备应采用专用的供电回路，当建筑内的生产、生活用电被切断时，应能保证消防用电。

2.消防配电干线宜按防火分区划分，消防配电支线不宜穿越防火分区。

3.明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。

建筑电气消防供配电系统，这些内容，你应该要掌握的！消防在现代生活中被越来越多的人重视，而电又是人们生活中必不可少的一部分，那么对于用电、供电在消防领域又是怎样的一般情况呢？一起来学习学习！一、消防供配电系统的构成消防供电系统由几个不同用途的独立电源以一定的方式相互连接起来构成一个电力网络进行供电，这样可以提高供电的可靠性和经济性。

一般可按照其供电范围和时间把系统中的电源分为主电源和应急电源两类。

主电源指电力系统电源，应急电源可由自备柴油发电机组或蓄电池组担任。

对于停电时间要求特别严格的用电设备，可采用不停电电源（UPS）进行供电。

各电源示例图1—双回路电源；2—高压切换开关；3—低压变配电装置；4—柴油机；5—交流发电机；6、10—应急电源切换开关；7—充电装置；8—蓄电池；9—逆变器；11—消防动力设备（消防泵、消防电梯等）；12—应急事故照明与疏散指示标志；13——般动力照明电源向消防用电设备供给电能的独立电源叫消防电源。

现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。

这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。

消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全可靠。

不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足可靠的电能，确保消防设备正常运转、发挥应有的作用。

消防电源及其配电线路是现代建筑安全保障设施的重要组成部分，常言道：大楼消防电源在先。

楼宇的消防供电安全包括三个方面：一是要在多种不利情况下都能为消防电气设备提供充足的电能；二是要防止因供电线路或设备故障（包括雷击）引起火灾、或火灾发生后通过消防供电线路蔓延扩大；三是要求交流强电设备和供电线路不能对消防弱电系统构成干扰。
