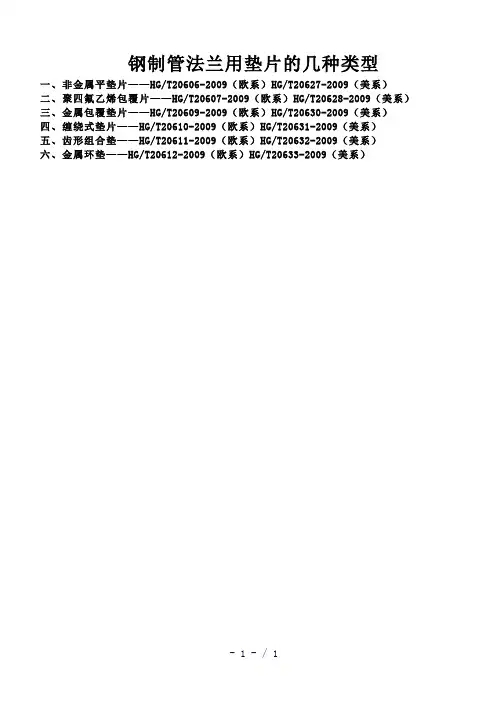

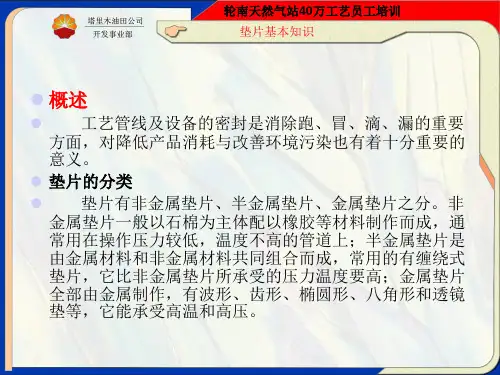

一、非金属平垫片——HG/T20606-2009（欧系）HG/T20627-2009（美系）二、聚四氟乙烯包覆片——HG/T20607-2009（欧系）HG/T20628-2009（美系）三、金属包覆垫片——HG/T20609-2009（欧系）HG/T20630-2009（美系）四、缠绕式垫片——HG/T20610-2009（欧系）HG/T20631-2009（美系）五、齿形组合垫——HG/T20611-2009（欧系）HG/T20632-2009（美系）六、金属环垫——HG/T20612-2009（欧系）HG/T20633-2009（美系）一、非金属平垫片—HG/T20606-2009\HG/T20627-20091、垫片型式：全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）突面带内包边（RF-E）。
2、垫片使用的材料3、垫片尺寸极限偏差FF型和RF型MFM型和TG型4、标记示例a、公称尺寸100㎜、公称压力25的突面法兰，用304不锈钢包边的XB450石棉橡胶板垫片：HG/T20606 垫片 RF-E 100-2.5 XB450/304b、公称尺寸500㎜、公称压力0.6MPa的全平面法兰用三元乙丙橡胶垫片：HG/T20606 垫片 FF 500-0.6 EPDMc、公称尺寸DN400，公称压力Class15的凹凸面法兰，选用厚度为3㎜的无机纤维橡胶压制板垫片：HG/T20627 垫片面性MFM 400-150 NAS（AAA/BBB）注：具体厂商（AAA）和牌号（BBB）钢制管法兰用垫片的几种类型二、聚四氟乙烯包覆垫—HG/T20607-2009\HG/T20628-20091、垫片型式：A型（剖切型）B型（机加工型）C型（折包型）2、垫片使用的材料包覆层：聚四氟乙烯——符合QB/T3625中规定的FSB-2和QB/T3626的规定。
嵌入层：石棉橡胶板或非石棉纤维橡胶板.3、垫片尺寸极限偏差垫片内径D1和外径D4尺寸公差及厚度的极限偏差4、垫片嵌入层常使用的材料5、标记示例a、公称尺寸DN200、公称压力PN10的钢制管法兰用剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20607 四氟包覆垫（NBR） A 200-10b、公称尺寸DN200、公称压力Class150的钢制管法兰用厚度T为2.5mm的剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20628 四氟包覆垫（NBR） A 200-150三、金属包覆垫片—— HG/T20609-2009\ HG/T20630-20091、垫片型式：Ⅰ型和Ⅱ型金属包覆垫片；2、垫片的包覆金属材料：3、填充材料：4、垫片尺寸的极限偏差5、标记示例：a、公称尺寸DN500、公称压力PN25、金属包覆层材料为0Cr18Ni9，填充材料为XB450石棉橡胶板的金属包覆垫片：HG/T20609 金属包覆垫片 500-25 304/XB450b、公称尺寸DN500、公称压力Class300、金属包覆层材料为0Cr18Ni9，填充材料为柔性石墨板的金属包覆垫片：HG/T20630 金属包覆垫片 500-300 304/FG四、缠绕式垫片——HG/T20610-2009\HG/T20631-20091、垫片型式：2、垫片材料3、垫片型式和材料代号垫片型式和材料代号(续)4垫片尺寸极限偏差表1——HG/T20610表2——HG/T206316、标记示例a、公称尺寸为DN100、公称压力PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222b、公称尺寸为DN1000、公称压力Class300的大直径钢制管法兰（B系列）用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20631 缠绕垫 D1000 B-300 1222※标志：垫片在对中环上应有永久性标志（如打钢印等）。
钢制管法兰用缠绕式垫片一、国标缠绕式垫片1、标记方法2、标记示例（1）管法兰用缠绕式垫片垫片型式为带外加强环形：金属带材料为0Cr18Ni9Ti；非金属材料为特制石棉；公称通径为150mm，公称压力为5MPa（50bar）：B31-150-50 GB/T4622-1993（2）压力容器法兰用缠绕式垫片。
垫片型式为带内加强环形；金属带材料为1Cr18Ni9Ti；非金属带材料为柔性石墨；公称通径为1000mm；公称压力为2.5MPa（25bar）：C42-1000-25 GB/T4622-19933、型式与代号（1）缠绕式垫片型式、代号见表1.16.2（2）金属带材料代号见表1.16.3（3）非金属带材料代号见表1.16.4注：推荐选用带内外环型，当用于PN≥6.3MPa法兰时，必须选用带内外环型。
聚四氟乙烯缠绕垫应采用A、B或D型。
二、化标（欧洲体系）缠绕式垫片1.标记内容（1）标准号（HG20610）；（2）型式代号（见表1.16.2）（3）公称通径（mm）（4）公称压力（MPa）（5）材料代号（见表1.16.11）。
公称通径100mm、公称压力4.0MPa（bar）的C型缠绕垫，外环材料为低碳钢，金属带材料为0Cr18Ni9，非金属带材料为柔性石墨：HG20610 缠绕垫C 100-4.0 12203、极限偏差垫片的尺寸极限偏差见表1.16.14表1.16.14 垫片的尺寸极限偏差/mm三、化标（美洲体系）缠绕式垫片1.标记内容标记内容与HG20610-1997（欧洲体系）相同。
2.标记示例（１）公称通径100mm、公称压力2.0MPa（Class150）的C型缠绕垫，外环材料为低碳钢，金属带材料为0Cr18Ni9，非金属带材料为柔性石墨：HG20631 缠绕垫 C 100-2.0 1220（2）公称通径700mm、公称压力2.0MPa（Class150）的C型缠绕垫，外环材料为0Cr18Ni9，金属带材料为0Cr18Ni9，非金属带材料为特制石棉纸：HG20631 缠绕垫 D 700-5.0 2242（3）公称通径300mm、公称压力11.0MPa（Class600）法兰用A型缠绕垫，金属带材料为0Cr17Ni12Mo2，非金属带材料为聚四氟乙烯：HG20631 缠绕垫 A 300-11.0 03303.极限偏差垫片的尺寸极限偏差见表1.16.18。
核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。
2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。
密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。
3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。
密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。
4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。
无密封面形式之分。
5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。
密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。
6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。
密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。
7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

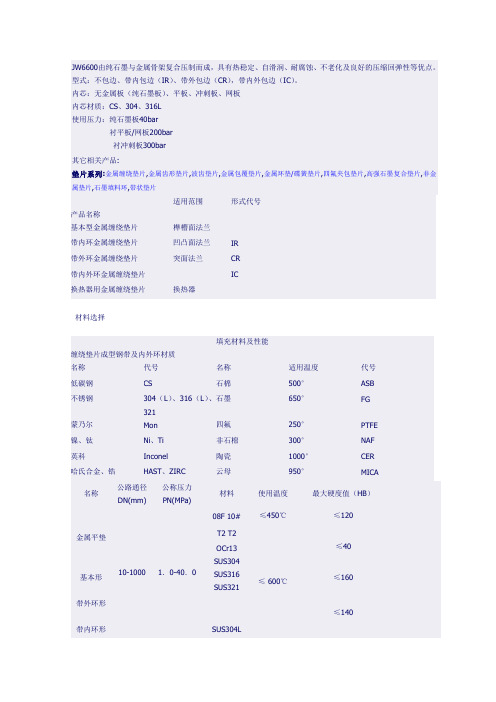

JW6600由纯石墨与金属骨架复合压制而成，具有热稳定、自滑润、耐腐蚀、不老化及良好的压缩回弹性等优点。
型式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar其它相关产品:垫片系列:金属缠绕垫片,金属齿形垫片,波齿垫片,金属包覆垫片,金属环垫/碟簧垫片,四氟夹包垫片,高强石墨复合垫片,非金属垫片,石墨填料环,带状垫片产品名称适用范围形式代号基本型金属缠绕垫片榫槽面法兰带内环金属缠绕垫片凹凸面法兰IR带外环金属缠绕垫片突面法兰CR带内外环金属缠绕垫片IC换热器用金属缠绕垫片换热器材料选择缠绕垫片成型钢带及内外环材质填充材料及性能名称代号名称适用温度代号低碳钢CS 石棉500°ASB不锈钢304（L）、316（L）、321石墨650°FG蒙乃尔Mon 四氟250°PTFE镍、钛Ni、Ti 非石棉300°NAF英科Inconel 陶瓷1000°CER哈氏合金、锆HAST、ZIRC 云母950°MICA名称公路通径DN(mm)公称压力PN(MPa)材料使用温度最大硬度值（HB）金属平垫10-1000 1．0-40．0 08F 10# ≤450℃≤120 T2 T2≤ 600℃≤40 OCr13SUS304SUS316SUS321基本形≤160 带外环形≤140 带内环形SUS304L带内外环形SUS316L用途：适用于炼油、石化、化工、化纤、冶金、热电、轻工、航天、原子能及制药等行业装置式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar要用于造船、制药、食品及化工要求清洁的环境，除国内品牌外同时根据用户要求生产生产以下品牌垫片：KLINGER（克林格）、VALQUA（华尔卡）、BELPA（标牌）TEADIT（特力）FrenzelitDURABLA(杜拉巴尔)、CrarlocK(卡洛克)、NICHIAS(蜻蜓牌)、3STAR（三星）及艾志等进口品牌。
４垫片型式和尺寸垫片的型式和尺寸按图４和表４一２一１一１的规定。
卜Ｄ氏图４一１垫片的型式表４一ＩＤ镇‘。
Ｎ。
ｍｍ突面法兰用金属包班垫的尺寸公称通径ＮＰＳ（ｍ）ｍ垫片内径公称压力ＰＭＰ（ｌＮ，ａＣａ，）５０，１０１１０５垫片厚度Ｔ（ａｓ０）Ｃｌｓ３０（ｎ）ＩＤＮ（ａ６０Ｃｌｓ０）（ａ９ＯＣｌｓ０）Ｄｌ垫片外径Ｄ：１／２３４／ｌ｝一５１２０一２５１２．２．８５５．０５６５４｝０５一５．６．４５１６０５６７２５３２１３５４８７１８．０５１一１７８．０５｝１｝｝一７．５５８５９．４５１１４／１１２／２２１２／３ｌ１一ｌ４５６８４４５０７３５０６５１５６５０一０｝１５１００１２３１５２１０５２００，５２５１１９．２５１９０１７２１６５４。
一９．２５１０９一１｝２７１６５４．１３９１１６１４５６．２２５０．２４４２５８３｝１５７２３１２８４３４０一１０９２７５３．２２５６．１１．１９５０２８５３．１０１２１一一１４ｌ６１８２０２０５３００３０５４００１１｝一２３３４３４５７．４５５２，６５｝３５８１４１８．５‘２８５６３３６５｝３４５１．一５．３６５９．４３５５．４１３４４５９．５７１｝一２４４４８一」４０５５００６００５３９｝４９一５｝一３．６０５１５５｝．３１５６１５４７１７４５５５１‘ ６９０６９７７７５｝５１一７｝６５一３１６４５一９．一５。
｝５．３表４Ｄ＞６０－２Ｎ０ｍｍ突面大直径法兰用金属包极垫的尺寸公称通径垫片ＮＰＳ（ｍｍ）公称压力ＰＭＰ（ｌｓＮ，ａａ）Ｃｓ内径Ｄ，ＤＮ６０５７００７０５８００８０５９００９０５１０００１５００１０１０１５１０１０２０１５２０１０３０１５３０１０４０１５４０１０５０６３７７４２７４５７．８５５２．８６５７．９７２９８７１２．０８５１７．０９５１３．１０５１８１１１３２２１８．２２５１３．３３５１８．３４５１３４５１８４６１３．５６５７７５６．８１５２．８２８５０．１．１０１．５０垫片厚度（ａｓ０Ｃｌｓ３）０（ａｓ０Ｃｌｓ６）０（ａｓ０Ｃｌｓ９）０Ｔ８４３８８９９５５１１０２１７００１２１０（ｎ）ｉ２６２８３０３２３４３６３８４０４２４４４６４８５０５２５４５６５８６０垫片外径Ｄ，７１６８６１８６７９９２９４９１４５０９６３９０９１４０４１９５０１４６１１９７１３１４７２１１３４１６３５１１４６１６４７１２７５１９１５１５３６１０７４４４９５技术要求５０１包覆层金属材料的机械性能和化学成份应符合相应标准的规定。

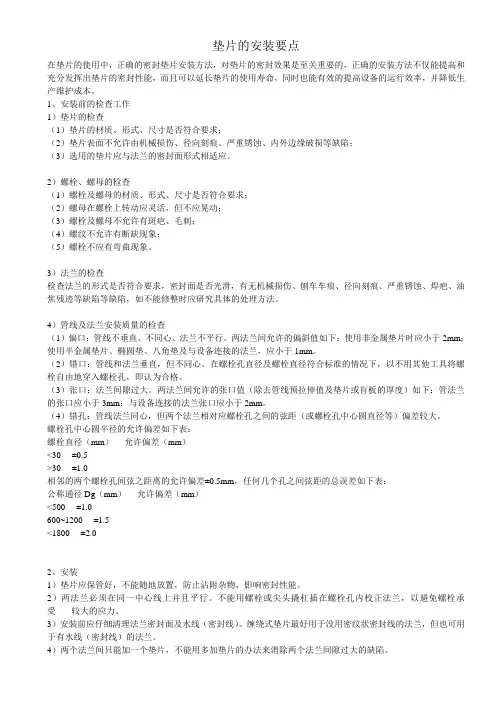

垫片的安装要点在垫片的使用中，正确的密封垫片安装方法，对垫片的密封效果是至关重要的，正确的安装方法不仅能提高和充分发挥出垫片的密封性能，而且可以延长垫片的使用寿命，同时也能有效的提高设备的运行效率，并降低生产维护成本。
1、安装前的检查工作1）垫片的检查（1）垫片的材质、形式、尺寸是否符合要求；（2）垫片表面不允许由机械损伤、径向刻痕、严重锈蚀、内外边缘破损等缺陷；（3）选用的垫片应与法兰的密封面形式相适应。
2）螺栓、螺母的检查（1）螺栓及螺母的材质、形式、尺寸是否符合要求；（2）螺母在螺栓上转动应灵活，但不应晃动；（3）螺栓及螺母不允许有斑疤、毛刺；（4）螺纹不允许有断缺现象；（5）螺栓不应有弯曲现象。
3）法兰的检查检查法兰的形式是否符合要求，密封面是否光滑，有无机械损伤、刨车车痕、径向刻痕、严重锈蚀、焊疤、油焦残迹等缺陷等缺陷，如不能修整时应研究具体的处理方法。
4）管线及法兰安装质量的检查（1）偏口：管线不垂直、不同心、法兰不平行。
两法兰间允许的偏斜值如下：使用非金属垫片时应小于2mm；使用半金属垫片、椭圆垫、八角垫及与设备连接的法兰，应小于1mm。
（2）错口：管线和法兰垂直，但不同心。
在螺栓孔直径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由地穿入螺栓孔，即认为合格。
（3）张口：法兰间隙过大。
两法兰间允许的张口值（除去管线预拉伸值及垫片或盲板的厚度）如下：管法兰的张口应小于3mm；与设备连接的法兰张口应小于2mm。
（4）错孔：管线法兰同心，但两个法兰相对应螺栓孔之间的弦距（或螺栓孔中心圆直径等）偏差较大。
螺栓孔中心圆半径的允许偏差如下表：螺栓直径（mm）允许偏差（mm）<30 ±0.5>30 ±1.0相邻的两个螺栓孔间弦之距离的允许偏差±0.5mm，任何几个孔之间弦距的总误差如下表：公称通径Dg（mm）允许偏差（mm）<500 ±1.0600~1200 ±1.5<1800 ±2.02、安装1）垫片应保管好，不能随地放置，防止沾附杂物，影响密封性能。

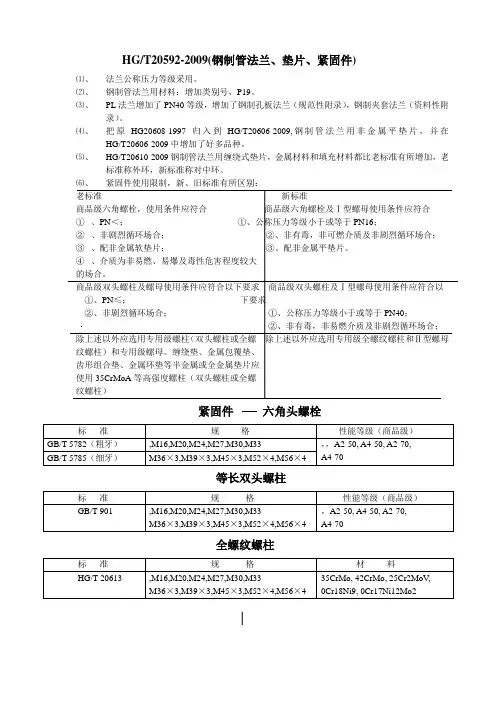

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用。
⑵、钢制管法兰用材料：增加类别号，P19。
⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。
⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。
⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。
⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合①、PN＜；①、公称压力等级小于或等于PN16；②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；③、配非金属软垫片；③、配非金属平垫片。
④、介质为非易燃、易爆及毒性危害程度较大的场合。
商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以①、PN≤；下要求②、非剧烈循环场合；①、公称压力等级小于或等于PN40；②、非有毒，非易燃介质及非剧烈循环场合；除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。
缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。
※垫片：·柔性石墨材料用氧化性介质时最高使用温度不超过450℃；·石棉和非石棉垫片不应用于极度和高度危害介质和高真空场合；·具有冷流倾向聚四氟乙烯平垫片，其密封面应采用FF，MFM，TG；·公称压力小于等于PN16的法兰，采用缠绕垫，金属包覆垫，半金属垫，金属环垫时应采用带颈对焊法兰.。
